В чём измеряют вылет диска ET?
Параметр
измеряется только в миллиметрах. Понадобятся линейка и деревянная (или металлическая)
рейка, длина которой совпадает с радиусом колеса.
- Прежде всего нужно снять с машины колесо, поставить автомобиль на
ручник. Если на колесах литые диски, процедура значительно упростится, так как
все гайки на них открыты. В противном случае придется снимать колпак. - Теперь можно снять с колеса диск. Делать это нужно резким
движением. - Колесо следует положить на землю противоположной от ступицы
стороной. Деревянную рейку кладем поверх обода диска. - Затем при помощи линейки измеряем расстояние от контактирующей со
ступицей поверхности до нижней части рейки — это будет расстояние А. - Далее колесо поворачиваем к земле другой стороной, рейку также
кладем на обод. - Измеряем расстояние от низа рейки до плоскости, за которой ступица
— это расстояние Б.
Как померить вылет диска вручную?
Чтобы измерить данный параметр, необходимо иметь под рукой ровную рейку и измерительную рулетку. Для измерения диск переворачивается, а рейка прикладывается к ободу. При помощи рулетки нужно измерить расстояние между нижним краем рейки и привалочной плоскостью — тыловой отступ, который назовем для формулы, — А.
После этого диск переворачивается тыльной стороной. К ободу прикладывают деревянную рейку, после чего измеряют расстояние от привалочной плоскости к краю рейки — фронтальный отступ, который назовем — В.
Далее используется формула ЕТ, где А суммируется с В, полученное число делится на 2, и из него вычитается показатель В. К примеру, Тыловой отступ А равен 118 миллиметрам, фронтальный отступ В равен 118 миллиметрам, применяем формулу ЕТ=(118+100)/2 — 100 и получаем в итоге число 9. Именно это и будет вылет.
Как определить вылет диска

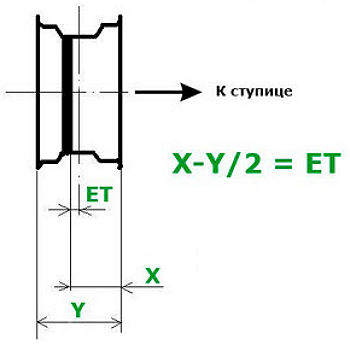

Расчет вылета ET производится по формуле «x-y/2», в которой параметр «x» обозначает расстояние между привалочной плоскостью и внутренней поверхностью диска, а параметр «y» – ширину искомого диска. Измеряется вылет в миллиметрах.
Однако вам необязательно измерять колеса своего автомобиля, чтобы определить вылет, — производители используют для этого стандартизированную маркировку, которая указывается непосредственно на диске, а также в документации к нему. Она выглядит в виде ETXX, где XX – это числовое значение вылета.
Как уже отмечено выше, параметр ET может иметь самые разные значения, как положительные, так и отрицательные. В частности, маркировка ET30 указывает на то, что вылет такого диска составляет 30 мм. Для моделей с нулевым вылетом используется маркировка ET0. Если же вылет отрицательный, то перед числовым обозначением ставится знак «-». Например, маркировка ET-15 показывает, что вылет такого диска составляет -15 мм.
Таким образом, мы показали, что соблюдение предписанного производителем значения вылета диска ET является залогом долговечности и стабильности работы подвески вашего автомобиля, уверенной управляемости и безопасности движения. Малейшее отклонение от рекомендованных величин приведет к ухудшению контроля над автомобилем и повышенным нагрузкам на ходовую часть. В результате минимальным последствием такой эксплуатации автомобиля станет необходимость преждевременного ремонта подвески.

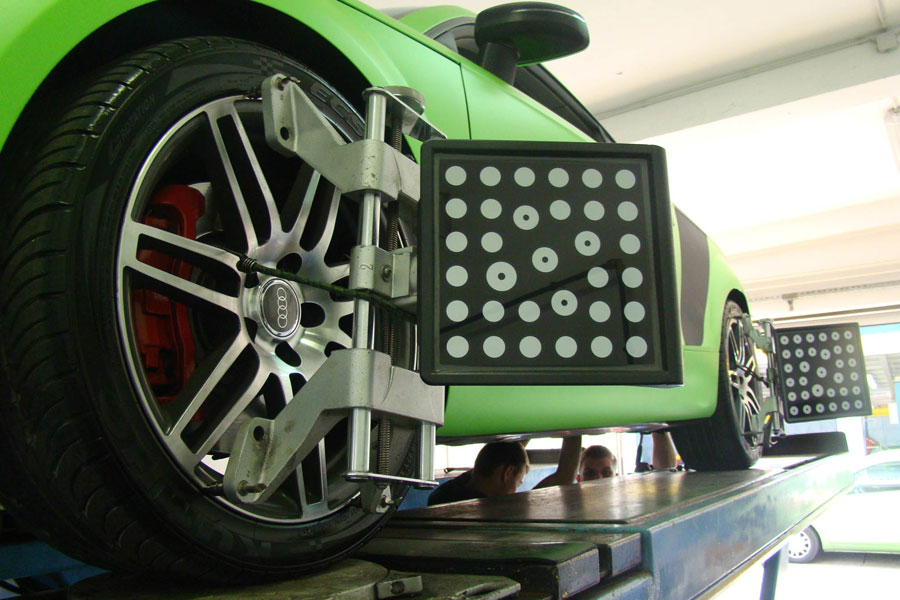

Силы воздействующие на элементы подвески
Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).
Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.
Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.
При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.
В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.
Что надо знать при покупке дисков и шин для легкового автомобиля?
При покупке дисков для легкового автомобиля необходимо знать несколько параметров:
1. Диаметр диска (D) ( в дюймах).
2. Ширина диска (B) ( в дюймах).
3. Диаметр центрального отверстия (DIA) (в мм.).
4. Вылет (ET) (в мм.).
5. Количество отверстий и диаметр на котором расположенны центры этих отверстий (PCD) .
Эту информацию можно посмотреть в инструкции по эксплуатации на Ваш автомобиль или по дискам, которые были установленны на заводе.
После того как Вы выбрали диски к ним надо купить шины летние или зимние, в зависимости что Вам надо.
Здесь выбор осуществляется по 3 параметрам, два из них жёсткие: это внутренний диаметр шины и ширина шины, должны строго соответствовать размерам диска, а вот высота профиля позволяет небольшие вариации. Но и здесь лучше придерживаться заводского размера шины, что бы не искажались показания спидометра и пробега.
Система обозначений автомобильных дисков, шин, а также таблица соответствия размера шины- размеру диска приведены ниже.
Система обозначения автомобильных дисков
.
Например: 5,5Jx14H2 ET49 PCD:4/100 d 56.6 5.5 — Ширина диска в дюймах (B).
14 — Диаметр диска в дюймах (D).
4/100 — Количество болтов (или гаек) в нашем случае 4. Диаметр, на котором они расположены, называется PCD (Pitch Circle Diameter) и в нашем случае он равен 100 мм.
PCD – диаметр окружности центров крепёжных отверстий (измеряется в миллиметрах).
Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию.
При необходимости PCD — можно рассчитать, измерив расстояние между центрами дальних отверстий (это можно сделать обычной линейкой не снимая колеса с автомобиля):
– у дисков с 5 (пятью) крепёжными болтами (или гайками), для получения значения PCD, расстояние между центрами дальних отверстий нужно умножить на коэффициент 1.051.
– у дисков с 4 (четырьмя) крепёжными болтами (или гайками): значение PCD равно самому расстоянию между центрами дальних отверстий.
ET 49 — Вылет (или вынос) диска, измеряется в мм. и в нашем случае он равен 49 мм. Это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска.
Немцы обозначают вылет ET (допустим, ET30 (мм), если его величина положительная, или ET-30, если отрицательная), французы – DEPORT, производители из других стран обычно пользуются английским OFFSET.
Вылет “положительный”, если привалочная плоскость не переходит за воображаемую плоскость. Вылет “отрицательный”, если привалочная плоскость переходит через воображаемую плоскостьd 56.6 — Диаметр центрального отверстия, которое измеряется со стороны привалочной плоскости. Диаметр (DIA) измеряется в мм. и в нашем случае равен 56.6 мм.
J и H2 – символы. В J зашифрована информация о конструкции бортовых закраин обода (может быть JJ, JK, K или L). А H2 – это код конструкции хампов (hump) – кольцевых выступов на посадочных полках обода, служащих для надежного удержания бескамерной шины на диске (вариаций много: H, FH, AH…). Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)… Иногда обходятся и без хампов;
hump — это небольшие выступы на поверхности диска, сделанные для бескамерной шины. В поворотах они улучшают фиксацию борта покрышки на диске, тем самым не допуская разгерметизацию колеса.
Многие производители легкосплавных дисков делают DIA большего диаметра, а для центровки на ступице используют переходные кольца.

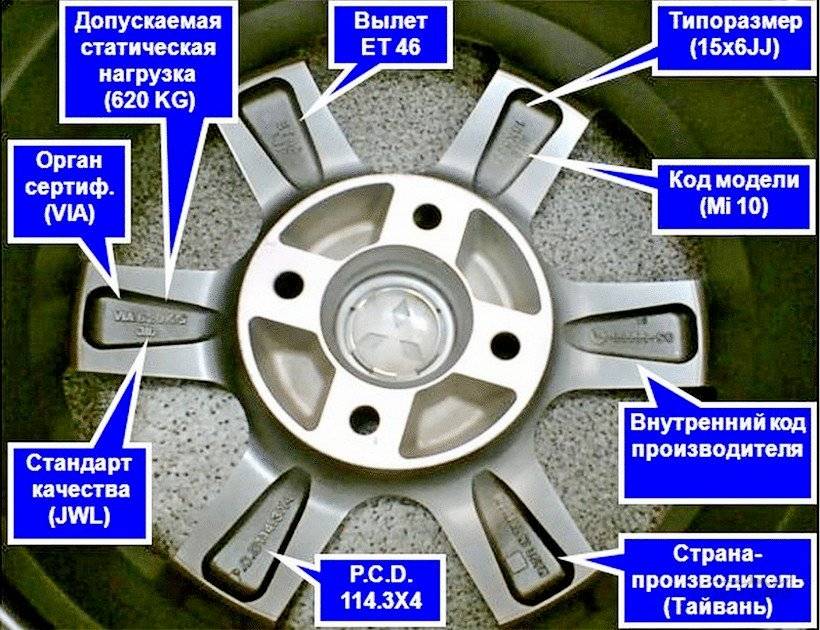

На диске также может быть указано:
– Дата изготовления. Обычно год и неделя. Например: 0307 означает, что диск выпущен в 3 неделю 2007 года.
– SAE, ISO, TUV – клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
– MAX LOAD 2000LB – очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)
– PCD 100/4 – присоединительные размеры;
– MAX PSI 50 GOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см) , словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.
Система обозначения автомобильных шин
На рисунке выше показана шина с маркировкой
185/70 R14 92T, где:18570 R1492индекс нагрузки шины
T — индекс скорости. Этот условный параметр определяет максимально допустимую скорость движения автомобиля, разрешённую при использовании данных шин.
Разные комплектации одной модели авто
Некоторые автолюбители обращали внимание, что для разных комплектаций одной модели машины довольно часто используют различные запчасти. Связано это с тем, что при проектировании и расчёте параметров узлов каждой модификации, учитывается огромное количество переменных, которые у автомобилей одной линейки могут заметно отличаться
Примером тому могут служить различные силовые установки, имеющие разные габариты и массу. Соответственно этим расчётам, учитывающим в каждом случае действующие силы и векторы их приложения, и формируется конечная конструкция подвески. Это позволяет гарантировать клиенту надёжность, комфорт во время езды, качественную управляемость и прочие характеристики, при минимальных производственных затратах.
В былые времена большая часть производителей автотранспорта изготавливала детали таким образом, чтобы обеспечивать большой запас прочности в основных конструкциях авто, включая подвеску. Сегодня же тенденция на рынке такова, что стало востребовано снижение себестоимости транспорта, которое достигается посредством более точных расчётов. Это и повлекло снижение запаса прочности большинства деталей.
Как рассчитать параметры вылета самостоятельно
Для самостоятельного вычисления вылета применяется очень простая формула:
ЕТ=(a+b)/2-b=(a-b)/2
а – расстояние между внутренней стороной диска и плоскостью его соприкосновения со ступицей.
b – ширина диска.
Если по какой-то причине на диске отсутствуют значения ЕТ, их не сложно вычислить самостоятельно.
Для этого потребуется ровная рейка, длиной немногим больше диаметра диска и рулетка или линейка для измерения. Если диск находится на автомобиле, то его потребуется снять, для чего нужен домкрат, баллонный ключ и башмаки для предотвращения отката.
Результаты измерения необходимо проводить в миллиметрах.
В первую очередь необходимо перевернуть колесный диск наружной стороной вниз и приложить рейку к ободу диска. Потом необходимо рулеткой измерять расстояние от привалочной части диска до нижнего края рейки.
Данная цифра является тыловым отступом а. Для наглядности расчета допустим, что это значение равно 114 мм.
После вычисления первого параметра необходимо перевернуть диск лицевой стороной наверх и также приложить рейку к ободу. Процедура замера практически не отличается от предыдущей. Получается параметр b. Для наглядности вычислений посчитаем его равным 100 мм.
Рассчитываем вынос колеса, используя вымеренные параметры, по формуле:
ЕТ=(а+b)/2-b=(114+100)/2-100=7 мм
Согласно проведенным размерам величина вылета положительная и равно 7 мм.
Какие силы могут действовать на подвеску
А теперь немного теории о том, как сила может действовать на подвеску. Если рассматривать каждую силу на отдельно взятый элемент всей подвески – можно написать том, равный по объему произведению Л.Толстого «Война и мир». Поэтому для понимания ограничимся подвеской МакФерсона.
В соответствии с третьим законом Ньютона вся масса автомобиля распределяется на все 4 колеса. При этом направление силы, действующей на каждое колесо, идет от дорожного полотна. Точка приложения этой силы приходится на центр пятна соприкосновения колеса с дорогой
Если принять во внимание исправное состояние подвески, то через этот центр будет проходить вертикальная ось колеса. К ней же направлена ось амортизаторной стойки
Исходя из конструкции подвески, сила воздействует на подшипник ступицы, рычаг, рулевые шарниры (растяжение), а также амортизатор (сжатие). Все это учитывается конструкторами на стадии разработки элементов подвески.
При этом изготовителем закладывается некоторое значение запаса прочности. Но здесь есть один нюанс: увеличенное значение запаса приводит к повышению стоимости изготовления всей подвески. Поэтому часто запас делается компромиссным.
Вылет диска как раз «регламентирует» расстояние от вертикальной оси колеса до ступицы. Со смещением этой оси также изменяется положение рулевой оси, в результате чего сила меняет свой вектор.
Руль при этом вращается уже не так, то есть маневры совершать теперь заметно труднее. К тому же резина изнашивается неравномерно. В результате подвеска работает в режиме, который не предусмотрен заводом-изготовителем. Вследствие чего узлы подвески быстрее выходят из строя.
Силы воздействующие на элементы подвески
Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).
Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.
Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие. Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции. Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.
При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения. Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем. Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.
В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.
Большой вылет (15,35,40,45) и его увеличение с помощью проставки
Подвеска грузового или же легкового автомобиля чётко нормирована и рассчитана заводом изготовителем и конструкторами, разрабатывающими его. Однако если подойти к этому тюнингу грамотно, то в итоге увеличенная база автомобиля и его колеи сможет повысить устойчивость машины.
И также выступающие за края автомобиля колёса окажутся плюсом при дополнении её пластиковыми модификаторами. Основное, что нужно чётко представлять автолюбителю — ресурс на который рассчитан данный ступичный подшипник, уменьшается в прямой пропорциональности разнице расстояния смещенного диска и родного, рекомендованного заводом изготовителем.
- Толщиной до 6 мм считаются небольшими, при этом, зачастую, длины родного крепёжного болта, хватает чтобы качественно зафиксировать диск вместе с железной проставкой.
- Толщина до 25 мм. в них уже имеется центровочная ступица которая исключает вариант дестабилизации балансировки параметра колеса. Авто приобретает нотки спортивного, агрессивного характера и установленные на него проставки визуально идентифицируются.
- Толщина проставки от 25 до 50 мм, считается достаточно большой. Крепятся к ступице или барабану не только болтами, но и шпильками. Болты рекомендованы для автомобилей типа ВАЗ, крепление шпилькой для таких марок, как Нива или же УАЗ.
Проставка для увеличения вылета должна быть выполнена из прочного метала. Поэтому перед тем как автолюбитель примется за изготовление их вручную стоит подумать, риски и последствия их установки. Всё-таки рекомендовано специалистами приобрести качественные заводские проставки и диски с вылетом, которые будут изготовлены из нужной марки стали, а также соответствовать всем требованиям надёжности и безопасности. Естественно, при выборе и уточнении параметров дисков и проставок стоит учесть количество болтов крепления и их длину.
Допустимые отклонения
Что такое выступ и как он вычисляется, мы уже рассмотрели. И прежде, чем перейти к вопросу о том, какая разница ребра ET 40 и ЕТ 45, давайте заранее рассмотрим допустимые отклонения данного показателя в таблице ниже:
Узнав: какой бывает допустимый вылет диска и как его рассчитать по формуле, можно смело переходить к следующему, самому важному вопросу, которым интересуются многие автолюбители: в чем разница выступов ЕТ 40 и ЕТ 45? А ответ будет следующий: во-первых, при установке на автомобиль колесного обода с меньшим ребром, нагрузка на его ступичные подшипники несколько вырастет. А это, в свою очередь, понизит износостойкость деталей, не дав им отслужить свой положенный срок
Однако, если сравнивать выступ именно 40 и 45 мм, то подобного негативного явления практически не будет заметно. А вот при сравнении ободов ЕТ 20 и ЕТ 50, пониженная износостойкость даст о себе знать уже через 2-3 месяца. Ну а в дополнение к этому явлению увеличится и жесткость подвески, из-за отсутствия люфта между колесом и ступицами.
Во-вторых, транспортное средство будет иметь визуальные отличия. А именно: при установке обода ЕТ 40, колеса практически не будут выглядывать из под арок машины, в то время как ЕТ 45 заставит их высунуться наружу аж на 5 мм, что визуально будет очень заметно. Но, единогласно утверждать, что такое изменение будет негативным, увы, не получится. Ведь некоторые автолюбители специально берут себе колеса с большим выступом (в разрешенных пределах), дабы колесная база авто казалась шире. В остальном же, разницы между вылетом диска 40 и 45 не будет. А это значит, что вы можете смело устанавливать оба варианта на свою машину, не боясь каких-либо последствий.
В чём измеряют вылет диска ET?
Параметр
измеряется только в миллиметрах. Понадобятся линейка и деревянная (или металлическая)
рейка, длина которой совпадает с радиусом колеса.
- Прежде всего нужно снять с машины колесо, поставить автомобиль на
ручник. Если на колесах литые диски, процедура значительно упростится, так как
все гайки на них открыты. В противном случае придется снимать колпак. - Теперь можно снять с колеса диск. Делать это нужно резким
движением. - Колесо следует положить на землю противоположной от ступицы
стороной. Деревянную рейку кладем поверх обода диска. - Затем при помощи линейки измеряем расстояние от контактирующей со
ступицей поверхности до нижней части рейки — это будет расстояние А. - Далее колесо поворачиваем к земле другой стороной, рейку также
кладем на обод. - Измеряем расстояние от низа рейки до плоскости, за которой ступица
— это расстояние Б.
Немного теории
Есть ступица. Она закреплена на подшипнике (подшипник внутри ступицы). К ступице крепится диск с шиной, и всё это опирается на стойку. Стойка с пружиной, в самой стойке находится амортизатор и в верхней части стойки есть крепёж, который крепит её непосредственно к кузову автомобиля. Правильно – это когда вы едете и попадая на неровности дороги, на препятствия, вся сила удара переходит чётко точку опоры стойки. Как это проверяется? Точка опоры, средина подшипника и наружная часть колеса должны быть на одной линии. Если скажем автовладелец купил автомобиль и у автомобиля четко соблюдается линия: точка опоры стойки – середина подшипника ступицы – наружная часть колеса, то в этом случае автомобиль идет мягко, подвеска хорошо «принимает» ямы и неровности дорожного покрытия. Это можно считать эталонным состоянием подвески. Лучшего здесь не придумать.
Понятие вылета диска
Вылет диска – разница между вертикальной плоскостью симметрии внутренности колеса и областью приложения диска к ступице. Исчисляют его в миллиметрах. В маркировках колесных дисков он отображается сокращением ET. Аббревиатура происходит от немецкого термина еEinpress Tief (глубина выдавливания).
Его формула расчета: ET = a — b/2
В данной формуле a соответствует расстоянию между внутренней областью колеса и местом его соединения со ступицей. А b – общая ширина диска. Зная оба этих параметра, можно узнать, какая маркировка диска подходит для автомобиля Производители редко меняют ходовые характеристики и конструкцию элементов подвески конкретной модели, поэтому эта величина постоянна. Либо воспользуйтесь нашей таблицей допустимых вылетов диска для популярных моделей. Если ваш автомобиль отсутствует в списке, обратитесь к руководству.
| Модель | Допустимый вылет, мм |
| AlfaRomeo | |
| 33 | 30 – 38 |
| GTV | 28 |
| 145 | 38 |
| 146 | 38 |
| 166 | 35 – 40 |
| 155 | 38 |
| 156 | 28 – 30 |
| Acura | |
| CL 2.3 i | 40 |
| CL 3.0 i | 40 |
| Integra 1.8 Type R | 42 |
| MDX 3.5 | 50 – 55 |
| TL 3.2 | 42 – 47 |
| Audi | |
| A4 | 35 |
| A8 | 35 |
| A6 | 35 |
| 80 | 35 – 42 |
| 100 | 35 – 42 |
| TT | 28 – 30 |
| Quattro | 35 – 42 |
| A3 | 30 – 40 |
| BMW | |
| 3 | 15 – 25 |
| 3 (E36) | 35 – 42 |
| M3 | 18 – 20 |
| 5 | 18 – 20 |
| 7 | 18 – 20 |
| 7 (E32) | 18 – 20 |
| 8 | 18 – 20 |
| Chevrolet | |
| Camaro | 38 – 50 |
| Corvette | 38 – 50 |
| Aveo 1,6 | 39 |
| Citroen | |
| Berlingo | 15 – 22 |
| Jumper | 35 |
| Xsara | 15 – 22 |
| Xantia | 15 – 22 |
| Evasion | 28 – 30 |
| Daewoo | |
| Espero | 38 – 42 |
| Lanos | 38 – 42 |
| Matiz | 38 |
| Leganza | 35 – 42 |
| Nubira | 38 – 42 |
| Nexia | 38 – 42 |
| Dodge | |
| Avenger 2.0i | 35 – 39 |
| Caliber 2.0 | 35 |
| Caliber SRT4 2.4i | 40 |
| Caravan 2.4i | 35 – 40 |
| Challenger 6.1 V8 | 40 |
| Durango 3.7 V6 | 15 |
| Magnum 2.7 V6 | 24 |
| Fiat | |
| Bravo 1.4i | 31 – 32 |
| Croma 2.2 | 35 – 41 |
| Doblo 1,9JTD 263 | 32 |
| Doblo 1.9JTD 223 | 32 |
| Qubo 1.3 | 40 – 44 |
| Ford | |
| Cougar | 35 – 38 |
| Explorer | 0 – 3 |
| Escort | 35 – 38 |
| Focus | 35 – 38 |
| Focus 2 | 35 – 38 |
| Fiesta | 35 – 38 |
| Granada | 35 – 38 |
| Galaxy | 42 – 45 |
| Ka | 35 – 38 |
| Mondeo 1 | 35 – 42 |
| Mondeo 2 | 35 – 42 |
| Mustang | 35 – 38 |
| Sierra | 35 – 38 |
| Scorpio | 35 – 38 |
| Orion | 35 – 38 |
| Puma | 35 – 38 |
| Windstar | 35 – 38 |
| Transit | 35 – 38 |
| Scorpio | 35 – 38 |
| Honda | |
| CRX | 35 – 38 |
| Accord | 35 – 38 |
| Integra | 35 – 38 |
| Civic | 35 – 38 |
| Civic VTEC | 38 |
| Concerto | 35 – 38 |
| Jazz | 35 – 38 |
| Prelude | 38 |
| Legend | 35 – 38 |
| CRV 5 | 40 – 45 |
| Shuttle | 35 – 38 |
| Hyundai | |
| Accent | 35 – 38 |
| Coupe | 35 – 38 |
| Lantra | 35 – 38 |
| Sonata | 35 – 38 |
| Excel | 35 – 38 |
| Pony | 35 – 38 |
| Isuzu | |
| Trooper | 3 – -15 |
| PickUp | 3 – -15 |
| Jeep | |
| Cherokee | 35 |
| GrandCherokee | 35 |
| Kia | |
| Ceed | 38 – 42 |
| Leo | 35 – 38 |
| Clarus | 35 – 38 |
| Sephia | 35 – 38 |
| Concord | 35 – 38 |
| Sportage | 0 – 3 |
| Mentor | 35 – 38 |
| Shuma | 35 – 38 |
| Lexus | |
| GS300 | 35 – 42 |
| SC300 | 35 – 42 |
| SC400 | 35 – 42 |
| LS400 | 35 – 42 |
| RX 300 | 35 |
| RX 330 | 35 |
| RX 350 | 30 – 35 |
| RX 400h | 30 – 35 |
| RX 450h | 32 – 35 |
| Mazda | |
| 323 | 35 – 42 |
| 626 | 35 – 42 |
| 929 | 35 – 42 |
| MX 3 | 35 – 42 |
| MX 5 | 35 – 42 |
| MX 7 | 35 – 42 |
| Xedos | 35 – 42 |
| Mercedes Benz | |
| A Class | 45 – 50 |
| B-Class | 47 – 52 |
| C-Class | 43 – 47 |
| E-Class | 48 – 54 |
| G-Class | 43, 50, 63 |
| M-Class | 46 – 50, 60 |
| S-Class | 36 – 43,5 |
| SLK | 45 – 50 |
| 600SL | 18 – 25 |
| 280SL | 18 – 25 |
| Vito | 45 – 50 |
| Sprinter | 45 |
| Mitsubishi | |
| Carisma | 35 – 42 |
| Cordia | 35 – 42 |
| Eclipse | 35 – 42 |
| Carisma 1.8 16V | 35 – 42 |
| Galant | 35 – 42 |
| Colt | 35 – 42 |
| L200 | 0 – -15 |
| L300 | 0 – -15 |
| Lancer | 35 – 42 |
| Pajero | -15 – -25 |
| Lancer X | 45 |
| SpaceWagon | 35 – 42 |
| Nissan | |
| Almera | 35 – 42 |
| Bluebird | 35 – 42 |
| Maxima | 35 – 42 |
| Micra | 35 – 42 |
| Patrol | -15 – -25 |
| Pathfinder | -15 – -25 |
| Cedric | 35 – 42 |
| Cherry | 35 – 42 |
| Gloria | 35 – 42 |
| Largo | 35 – 42 |
| Laurel | 35 – 42 |
| Primera | 35 – 42 |
| Sunny | 35 – 42 |
| Terrano | -15 – -25 |
| Terrano II | 0 – 3 |
| Opel | |
| Astra | 35 – 42 |
| Ascona | 35 – 42 |
| Combo | 35 – 42 |
| Calibra | 35 – 42 |
| Corsa | 42 – 45 |
| Commodore | 35 – 42 |
| Kadett | 42 – 45 |
| Frontera | |
| Rekord | 35 – 42 |
| Omega | 35 – 42 |
| Senator | 35 – 42 |
| Vectra | 35 – 42 |
| Zafira | 35 – 42 |
| Tigra | 35 – 42 |
| Peugeot | |
| 106 | 12 – 15 |
| 205 | 15 – 22 |
| 206 | 25 |
| 304 | 15 – 22 |
| 305 | 15 – 22 |
| 306 | 15 – 22 |
| 307 | 25 |
| 309 | 15 – 22 |
| 405 | 15 – 22 |
| 406 | |
| 806 | 28 – 30 |
| Boxer | 28 – 30 |
| Partner | 28 – 30 |
| Renault | |
| 4 | 35 – 38 |
| 5 | 35 – 38 |
| 8, 20, 30 | 35 – 38 |
| 9 | 35 – 38 |
| 19 | 35 – 38 |
| 21 | 35 – 38 |
| Clio | 35 – 38 |
| Laguna | 35 – 38 |
| Kangoo | 60 |
| Megane | 35 – 38 |
| Skoda | |
| Favorit | 35 – 38 |
| Yeti | 35 – 38 |
| Octavia | 35 – 38 |
| Forman | 35 – 38 |
| Felicia | 35 – 38 |
| Rapid | 35 – 38 |
| Superb | 35 – 38 |
| Subaru | |
| Forester | 40 – 50 |
| Legacy | 40 – 50 |
| Justy | 35 – 38 |
| Outback | 40 – 50 |
| Impreza | 40 – 50 |
| Suzuki | |
| Swift | 35 – 38 |
| SJ413 | -10 – 15 |
| X-90 | -10 – 15 |
| Vitara | -10 – 15 |
| Toyota | |
| Avensis | 35 – 38 |
| Camry | 35 – 38 |
| Corona | 35 – 38 |
| Carina | 35 – 38 |
| Corolla | 35 – 38 |
| Hi-Lux | -15 – 3 |
| Hi-Ace 4×4 | -15 – 3 |
| RAV4 | 35 – 38 |
| LandCruiser | -15 – 3 |
| Yaris | 35 – 38 |
| Volkswagen | |
| Bora | 32 – 38 |
| Golf | 32 – 38 |
| Caddy | 32 – 38 |
| Jetta | 32 – 38 |
| Polo | 32 – 38 |
| L 80 | 32 – 38 |
| Lupo | 32 – 38 |
| Passat до 1996 года | 32 – 38 |
| Passat после 1996 года | 35 – 40 |
| Passat VR6 | 32 – 38 |
| Volkswagen T1-Т4 | 35 – 40 |
| Volvo | |
| 740, 760, 780 | 18 – 22 |
| 940, 960 до 1994 года | 18 – 22 |
| 960 после 1994 года | 35 – 40 |
| S40, V40 | 35 – 38 |
| C70, S70, V70 | 35 – 40 |
| T4 | 35 – 38 |
| S90, V90 | 35 – 40 |
| T5-R | 35 – 40 |
| T5 | 35 – 40 |
| ВАЗ | |
| 2101-2107 | 35 – 38 |
| LadaAlegro | 35 – 38 |
| LadaNiva | 35 – 38 |
| LadaSamara | 35 – 38 |
| LadaRiva | 35 – 38 |
| УАЗ | |
| Hunter 2.2d | 20, 35 |
| Patriot 2.3d | 20, 35 |
| Patriot 2.7i | 5, 20, 35 |
В большинстве случаев вылет будет положительным. Случаи отрицательного значения крайне редки и свидетельствуют о том, что плоскость крепления колеса находится за пределами вертикальной оси диска. Но чаще всего осевая вертикаль колеса либо удалена на несколько миллиметров от ступицы, либо же совпадает с ней.
Как определить вылет колесного диска?
Полученное
по формуле значение может быть как плюсовым, так и минусовым (или нулевым). Параметр
определяет расстояние между осями задних и передних колес, формируя промежуток
меж колесами, установленными на одной оси. Параметры резины, обода и шины на ET
совершенно не влияют.
Нагрузку,
которой подвергается подвеска машины, можно рассчитать из плеча прилагаемой
нагрузки — расстояния от середины обода до ступицы. Для каждой конкретной
модели машины может быть только один ЕТ – значение этого
параметра не должно зависеть от размеров обода и установленной на него резины.
Значение вылета прописывают на колесе. Маркер может быть таким: ЕТ35. Цифра 35
означает расстояние в миллиметрах. В этом случае расстояние имеет положительное
значение. Расстояние будет отрицательным, если нанесен маркер ЕТ-35, или
нулевым — ЕТ0.
Маркировка и формула
Вычисления следует производить по формуле:
ET=(А+B) / 2
В нее нужно подставлять полученные при измерении значения.
Величина ET прописывается индивидуально для каждой машины. Все необходимые сведения по этому поводу находятся в инструкции по эксплуатации авто. Диски не подойдут для автомобиля, если полученное при измерении значение отличается от данных в этом документе. “Неродные” компоненты покупать не стоит, даже если продавец активно убеждает вас в обратном.
Нанесенную на диски маркировку надо внимательно изучать — только так можно убедиться, что использовать их безопасно. Маркировка у изделий стандартная. В любом случае в обозначении находится буква I или S. Буква I означает, что колесо “идентично” и устанавливается на серийных автомобилях. S говорит о том, что колесо специальное, то есть его сертификация не привязывается к конкретной марке машины. В некоторых случаях буквенное обозначение отсутствует — вместо этого на обод наносится название завода, где была изготовлена машина, и ее номер по каталогу.
Как пример рассмотрим маркер обода 7.5 j x16 H2 5/112 ET 35 d 66.6:
- Первые цифры – ширина диска. Например, цифра 7.5 означает, что ширина составляет 7,5 дюймов. Чтобы перевести в сантиметры, нужно умножить на 2,54.
- Буква J означает, что у колеса есть некоторые особенности в конструкции. Для потребителей эта информация интереса не представляет.
- X свидетельствует о нераздельности диска.
- Цифра 16 – это калибр колеса, соответствующий калибру шины.
- H2 сообщает, что на ободе 2 хампа.
- Цифра 5 — это количество отверстий для крепежа, 112 — диаметр, на котором они расположены.
- ET 35 говорит о плюсовом вылете, размер которого — 35 мм.
- d 66.6 — калибр центрального отверстия. В идеале он должен быть идентичен калибру ступицы. Если это не так, нужно использовать дополнительное кольцо для центрирования посадки. Его еще называют переходным.
Маркировка и формула
Вычисления
следует производить по формуле:
ET=(А+B) / 2
В
нее нужно подставлять полученные при измерении значения.
Величина
ET прописывается индивидуально для каждой машины. Все необходимые сведения по
этому поводу находятся в инструкции по эксплуатации авто. Диски не подойдут для
автомобиля, если полученное при измерении значение отличается от данных в этом
документе. “Неродные” компоненты покупать не стоит, даже если
продавец активно убеждает вас в обратном.
Нанесенную
на диски маркировку надо внимательно изучать — только так можно убедиться, что
использовать их безопасно. Маркировка у изделий стандартная. В любом случае в
обозначении находится буква I или S. Буква I означает, что колесо
“идентично” и устанавливается на серийных автомобилях. S говорит о
том, что колесо специальное, то есть его сертификация не привязывается к
конкретной марке машины. В некоторых случаях буквенное обозначение отсутствует
— вместо этого на обод наносится название завода, где была изготовлена машина,
и ее номер по каталогу.
Как
пример рассмотрим маркер обода 7.5 j x16 H2 5/112 ET 35 d 66.6:
- Первые цифры – ширина диска. Например, цифра 7.5 означает, что
ширина составляет 7,5 дюймов. Чтобы перевести в сантиметры, нужно умножить на
2,54. - Буква J означает, что у колеса есть некоторые особенности в
конструкции. Для потребителей эта информация интереса не представляет. - X свидетельствует о нераздельности диска.
- Цифра 16 – это калибр колеса, соответствующий калибру шины.
- H2 сообщает, что на ободе 2 хампа.
- Цифра 5 — это количество отверстий для крепежа, 112 — диаметр, на
котором они расположены. - ET 35 говорит о плюсовом вылете, размер которого — 35 мм.
- d 66.6 — калибр центрального отверстия. В идеале он должен быть
идентичен калибру ступицы. Если это не так, нужно использовать дополнительное
кольцо для центрирования посадки. Его еще называют переходным.
Почему для одного автомобиля допускаются разные детали
Конструкторы при проектировании автомобиля в целом просчитывают огромное количество параметров, в зависимости от конструкционных особенностей которых, вытекают требования к отдельным узлам и элементам, например, к подвеске.
Многим знакома ситуация, когда одинаковые автомобили, отличающие только типом двигателя, имеют разные узлы и детали подвески. Возникает вопрос: почему сайлентблоки, шаровые опоры, наконечники, рычаги на них разные? Ответ простой: разные двигатели имеют разный вес, поэтому получается иная сила давления на подвеску, возможно, изменится и вектор направления сил.
Проставки для колесных дисков
На заре автомобилестроения, производители закладывали многократный запас прочности, особенно в узлы подвески. К сожалению, современное автомобилестроение старается снизить себестоимость производства за счет понижения запаса прочности, поэтому вместо универсальных запчастей на один автомобиль мы имеем множество разных при малейшем изменении параметров.
Определение и методика расчета вылета дисков для автомобиля
Вылет относится к геометрическим параметрам диска. Он характеризует расстояние между плоскостью приложения диска к ступице и вертикальной средней линией колеса и измеряется в миллиметрах. Казалось бы, вычислить этот показатель весьма проблематично, но для этого потребуется определить и измерить всего две величины:
- Расстояние между плоскостью диска (внутренней) и плоскостью, которой диск прикладывается к ступице (а);
- Ширину диска в миллиметрах (b).
Формула для расчета вылета в общем виде выглядит следующим образом:
ЕТ= а-b/2
Геометричекие параметры диска
Стоит понимать, что этот показатель дает информацию о расстоянии по ширине между центрами симметрии колёс – колесной базе автомобиля. Именно этот параметр указывается производителем в технической документации к транспортному средству, а несоответствие его заявленному может негативно сказаться на эксплуатационных возможностях авто.
Если в процессе расчета вылета диска получилась отрицательная величина, то это никоим образом не означает, что расчет был произведен неверно. Это параметр может принимать значения:
- Положительные (наиболее распространенный вариант);
- Отрицательные;
- Нулевые.
Так, для удобства покупателей, изготовители колесных дисков разработали специальную маркировку. На внутреннюю поверхность диска наносится код вида ЕТхх, который позволяет судить о величине и типе вылета. О том, что этот показатель отрицательный, будет свидетельствовать надпись вида ЕТ-20, если же значение параметра положительное, то код будет выглядеть как ЕТ15. Маркировка ЕТ0 означает, что выбранный диск имеет нулевой вылет.
Схема вылета диска
