Планетарная коробка передач: устройство, принцип работы и особенности

Планетарный механизм: назначение и устройство

В устройстве трансмиссии планетарный механизм позволяет изменять скорость, а также при необходимости направление вращения выходного вала. При этом в работе механизма можно выделить зависимость, что чем ниже будет скорость вращения выходного вала, тем большим будет на нем крутящий момент.

Итак, планетарная передача в основе имеет несколько вращающихся шестерен. Шестерни бывают следующих видов:

солнечная шестерня;
коронная шестерня
сателлиты;

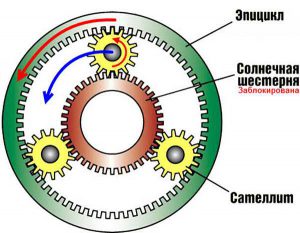

Само свое название планетарный механизм получил благодаря особенности размещения шестерен (подобно планетам вокруг солнца). Схема устройства предполагает, что в центре расположена солнечная шестерня, вокруг которой вращаются сателлиты. Сателлиты связаны между собой водилом, снаружи сателлитов установлена коронная шестерня. Указанные виды шестерен связаны с входным или выходным валом.

Общий принцип работы планетарной передачи состоит в том, чтобы одна из шестерен (солнечная, коронная или водило) имела жесткую фиксацию. В этом случае элемент становится передающим.

В качестве примера можно представить, если закреплена коронная шестерня, тогда входной вал передает крутящий момент на солнечную шестерню. От солнечной шестерни идет передача момента дальше на сателлиты. Сателлиты проходят по коронной шестерне и вращают водило.

Водило, в свою очередь, передает крутящий момент на выходной вал коробки. По такому принципу построена планетарная коробка передач, куда также включены специальные системы торможения (тормоза) и блокировки элементов планетарного механизма.

С учетом особенностей конструкции можно выделить два типа планетарных передач:

в первом типе блокируется только один тип шестерен (одноступенчатая планетарная передача);
во втором возможна блокировка разных видов шестерен (многоступенчатая планетарка);

Также планетарный ряд может быть как с закрепленным элементом, так и с дифференциальным. Во втором случае ни один из элементов не зафиксирован жестко, что позволяет изменять вращение отдельно (посредством усилий, которые прикладываются к валам). Данный механизм позволяет вращаться наименее нагруженному валу с наибольшей скоростью.

Где используется планетарный механизм в автомобиле

Начнем с того, что планетарная передача используется в устройстве различных типов техники. Что касается автоиндустрии, чаще всего планетарный механизм лежит в основе дифференциала автомобиля.

Дифференциал стоит на каждой ведущей оси. Именно в дифференциале использован такой тип планетарной передачи, где ни один из элементов не имеет жесткой фиксации. Через входной вал момент передается на шестерню (не коронную, так как зубья расположены не вниз, а по сторонам). Шестерня передает момент на сателлиты, к которым присоединены 2 солнечные шестерни.

Принцип работы таков, что сателлиты вращаются с одинаковой скоростью, однако солнечные шестерни могут иметь разную скорость вращения, причем отличную друг от друга. Однако если сложить скорости, сумма всегда является одинаковой.

Идем далее. Планетарная передача также лежит в основе гидромеханической планетарной коробки передач АКПП. Если просто, общий принцип работы также основывается на вращении трех типов шестерен. При этом устройство намного сложнее, так как современная коробка передач требует от 5-и до 6-и передач для движения вперед. Вполне очевидно, что на одном планетарном механизме невозможно реализовать такую задачу.

В устройстве современной трансмиссии инженеры используют целый планетарный ряд АКПП. Планетарные ряды фактически являются связанными между собой несколькими планетарными механизмами. Благодаря такой конструкции можно гибко реализовать диапазон передаточного соотношения от 0.7:1 (для повышенных передач) и 4.5:1 (на пониженных). Передаточное соотношение, например, 0.7:1, означает, что на один оборот выходного вала входной вал делает 0.7 оборота.

Также в устройстве АКПП имеются специальные тормозные механизмы, которые нужны для переключения передач. Указанные механизмы (тормоза АКПП) имеют возможность притормозить вращение шестерен, а также полностью их заблокировать для подключения других элементов.

Узлы и агрегаты на основе планетарного механизма

Самым распространенным агрегатом на основе планетарного механизма является дифференциал автомобиля. Он установлен на каждой ведущей оси автомобиля.

Здесь стоит планетарная передача, принцип действия которой основан на дифференциальной системе. Это когда ни один узел системы не закреплен жестко.

Входной вал подает крутящий момент на шестерню (не коронную, поскольку зубья размещены не вниз, а в сторону), та передает тягу на сателлиты, к которым присоединено две солнечные шестерни.

Механика здесь следующая: сателлиты вращаются с одной скоростью, а солнечные шестерни могут иметь разные скорости вращения отличные друг от друга, но сума их скоростей всегда одинакова.

На втором месте по распространению идет гидромеханическая планетарная коробка передач, принцип работы, которой основан так же на вращении трех видов шестеренок.

Но здесь все устроена намного сложнее так как в современном мире требуется от пяти и больше передач переднего хода. А это на одном планетарном механизме реализовать невозможно.

Для реализации современной трансмиссии инженеры планетарный ряд АКПП связывают из нескольких планетарных механизмов в один каскад. Который в свою очередь может реализовать диапазон соотношений от 0,7:1 на высших передачах до 4,5:1 при движении на низких скоростях Приведенное соотношение можно расшифровать так, что на один оборот выходного вала коробка делает 0,7 оборота входного вала и т.д.

Для переключения передач в состав АКПП входят механизмы которые сначала притормаживают необходимые шестеренки, а затем и вовсе их блокируют для задействования других узлов.

Так же планетарная передача принцип действия которой основан на блокировке одного или нескольких узлов применяется в постройке станков, подъёмного оборудования и тракторов. Ведь у такого механизма есть масса преимуществ, а именно:

невысокая шумность;
небольшие размеры (все шестерни находятся на одной оси и рядом друг с другом);
маленькая нагрузка на зубья (так как число их большое, на каждый приходиться меньшее усилие); большие значения передаточных чисел (поскольку зубья выдерживают большие нагрузки к тому же большое количество шестерней разных размеров).

Ну и без недостатков такой механизм не обошелся, а они следующие:

сложность конструкции и изготовления (очень много узлов позиционирование которых должно быть очень точным);
при проектировании систем с большими нагрузками снижается КПД (поскольку большое количество шестерней имеют большие потери на трение).

Виды планетарных редукторов

Отличительная черта планетарных редукторов – наличие двух и более степеней свободы. А скорость звена, напрямую связана с угловой скоростью остальных звеньев.

Существует несколько видов передач:

Одноступенчатая – наиболее простой вариант с небольшими габаритами.
Многоступенчатая – используется для получения большего придаточного числа.

Планетарные редукторы отличаются по расположению валов: вертикальному или горизонтальному.

Кроме того, планетарная передача различается по зацеплению зубчатых колёс, встречаются:

Прямые (традиционный способ) – так как монтаж такой конструкции самый простой. Используется при небольших скоростях и не высоких нагрузках.
Косозубые – его использование способно понизить шум редукторов, однако осевые нагрузки усложняют подбор подшипников. Угол наклона равен 18 градусам, ход более плавный, используются на скоростях среднего и высокого уровня.
Шевронные – зубцы направлены в разные стороны. Рекомендованы для передач с высокими нагрузками. Преимущества данного вида – практически отсутствует осевая нагрузка на подшипник, это продлевает срок службы всего узла. Данный вид передачи даёт возможность увеличивать наклонный угол зубьев, до 40 градусов. Недостаток вида – его дороговизна.

Особенности двухвальной и трехвальной МКПП

В случае трехвальной МКПП диск сцепления способствует передаче крутящего момента на первичный вал. После этого вращение переходит к промежуточному валу, который запускает элементы ведомого вала.

После того как была включена определенная передача, выбирается необходимая вилка и начинается продольное движение рычага. Вилка перемещается относительно вала и запускает синхронизатор. Зубчатый венец работает после того, как синхронизатор сравняет угловую скорость. Венец соединяет ведомый вал и необходимую шестеренку, и момент вращения направляется на хвостовик КПП и через кардан к заднему мосту.

Обычно в трехвальных КПП применяется прямая передача – благодаря синхронизаторам два вала связаны напрямую. В таком случае коэффициент передачи равен 1. Если применять разное количество зубьев на шестернях, то передаточное число можно варьировать. Тем не менее система передачи потеряет смысл, когда обороты мотора сравняются с оборотами вала. В МКПП используются косозубые шестеренки. Благодаря такой конструкции удается достичь плавного включения необходимой передачи.

Ремонт редуктора своими руками

Ремонт редуктора своими руками является весьма непростой задачей. Так, данный механизм очень непростой и состоит из множества частей. При ремонте своими руками часто можно даже при разборке не ведая, что внутри просто растерять целую кучу маленьких деталей, например, иголки моментально рассыпаются и теряются. Ремонт планетарного редуктора лучше всего оставить профессионалам.

Как и все редукторы, он может быть как одноступенчатым, так и многоступенчатым. Если Вы собираетесь приобрести механизм данного типа, то лучше всего покупать его у проверенных производителей, так как ремонт своими руками очень затруднен, а если он будет часто выходить из строя, то денег на него будет уходить много. В данной статье мы попытались собрать общую информацию по устройствам планетарного типа использующихся для производства автомобилей. Также нужно сказать, что данный вид устройства очень интенсивно внедряется во многие сферы и отрасли благодаря своим очень весомым преимуществам.

Разновидности механизмов

Чтобы избавиться от пробуксовок на скользком дорожном покрытии либо в условиях бездорожья, производители комплектуют транспортные средства дифференциальными устройствами следующих конструкций:

механизм свободного типа с принудительной блокировкой от привода;
частично блокирующийся дифференциал повышенного сопротивления;
самоблокирующаяся червячная передача типа Torsen.

В первом варианте применяется рассмотренный выше шестеренчатый узел, дополнительно оснащенный блокировочным устройством. Система функционирует просто: в случае необходимости водитель активирует привод, фиксирующий сателлиты в неподвижном состоянии. Крутящий момент начинает делиться ровно пополам, оси вращаются с одинаковой скоростью и транспортное средство успешно преодолевает проблемное место.

Принудительная блокировка межосевого дифференциала включается с помощью различных приводов:

механический – от рычага раздаточной коробки;
электрический;
пневматический;
гидравлический.

Аналогичные приводные элементы применяются для остановки и удержания сателлитов переднего либо заднего моста.

Автомобили дорогой комплектации производители оснащают антипробуксовочной системой. Она «обманывает» дифференциальное устройство другим способом: по сигналу датчика, фиксирующего быстрое вращение одного колеса, электроника отдает команду его притормозить. Тогда сателлитные шестеренки начинают передавать больше мощности на другую ось и авто прекращает «грестись» на месте.

Устройство повышенного сопротивления

Помимо сателлитов, ведущих и ведомых шестерен, дифференциал повышенного трения включает такие элементы:

корпус, жестко прикрепленный к планетарной шестеренке;
пакет фрикционных дисков, установленных на каждой полуоси;
стальные диски, чьи выступы зафиксированы в корпусе;
распорная пружина, вставленная между коническими шестернями полуосей.

Стальные и фрикционные диски (похожие применяются в сцеплении) установлены поочередно, первые вращаются вместе с корпусом, вторые – с осями. Конусообразная шестеренка надета на шлицы оси и способна смещаться на определенное расстояние. Пружина поддавливает 2 противоположных осевых шестерни.

Частичная блокировка дифференциала происходит следующим образом:

На прямолинейном сухом участке дороги сателлиты неподвижны, а диски вращаются друг относительно друга.
При попадании одной шины на скользкий участок начинается пробуксовка. Благодаря конусной форме зубьев шестеренки со стороны остановившегося колеса начнут взаимно отталкиваться.
Шестерня полуоси сдвинется и сожмет пакет дисков. Возникнет сила трения, заставляющая ось вращаться вместе с корпусом напрямую от «планетарки» в обход сателлитов.

Подобное устройство самостоятельно регулирует степень блокировки – чем медленнее крутится покрышка с хорошим сцеплением, тем сильнее сжимаются диски и подается больше крутящего момента.

Самоблокирующиеся передачи Torsen

Принцип работы данных механизмов базируется на одной особенности червячной пары: шестеренка способна передавать вращение сателлиту, но обратное действие невозможно. Все шестерни, включая сателлитные, сделаны в виде цилиндров с косыми дугообразными зубьями. Всего в механизме применяется 3 пары червячных сателлитов, установленных вокруг шестеренок полуосей.

Самоблокирующийся дифференциал работает так:

Во время прямолинейного движения червячные сателлиты ведут себя аналогично конусным – не крутятся сами, но вращают оси от главной передачи.
На повороте число оборотов одной полуоси вырастет и она придаст вращение парам сателлитов – мощность начнет распределяться по-разному.
Поскольку каждая пара сателлитов связана между собой прямозубой передачей, пробуксовка одного колеса исключается. Ось способна крутить свой сателлит, тот вращает соседний, который уже не может поворачивать вторую полуось. Механизм блокируется автоматически.

В среде любителей экстремальной езды по бездорожью известен простейший способ избежать пробуксовок – блокировка заднего дифференциала с помощью сварки. Сателлиты намертво привариваются к осям и всегда находятся в неподвижном состоянии. Правда, подобные автомобили предназначены только для езды по грунту и снегу – эксплуатировать их на твердом покрытии чересчур неудобно и дорого.

Планетарные редукторы в станках MULTICUT

Конструкция планетарного редуктора отличается высокой сложностью, и чтобы проявился весь комплекс его преимуществ, точность изготовления механизма должна быть очень высокой. Высокие требования предъявляются к соосности всех вращающихся деталей, к профилю и термообработке зуба

Важное условие работоспособности – герметичность уплотнений на входном и выходном валах

При выборе механического силового агрегата нужно учитывать не только заявленные в паспорте технические характеристики, но и обращать внимание на производителя

В планетарных приводах станков MULTICUT мы используем японские редукторы SHIMPO. Производитель специализируется на изготовлении приводной механики общепромышленного применения и специализированных узлов. Благодаря высокой точности нарезки зуба и прецизионной балансировке вращающихся деталей планетарные редукторы SHIMPO отличаются низким уровнем вибрации при работе на максимальных скоростях вращения и высокой точностью. Например, в планетарных серворедукторах общего назначения серии VRB максимальный люфт не превышает 3 угловых минут.

К особенностям конструкции SHIMPO можно отнести:

широкий диапазон передаточных чисел (3 – 100);
жесткий выходной вал;
легкий алюминиевый корпус;
автоматическое центрирование с мотором, обеспечивающее хорошую соосность;
исполнение IP65.

Для получения профессиональных консультаций по выбору элементов привода для станков MULTICUT отправьте ваши вопросы сотрудникам компании через обратную связь или задайте в телефонном режиме.

Преимущества планетарных устройств

По сравнению с традиционными редукторами можно выделить следующее преимущества, которые имеет это устройство: они могут создавать огромные передаточные отношения скоростей при невысоком количестве шестеренок. Шестерни механизма имеют небольшой размер благодаря их количеству. Так, одно более массивное колесо распределяет равномерно нагрузку по нескольким сателлитам. Из этого следует, что устройство получается не очень большим и громоздким. Однако, расчет и практика показывают, что при высоких передаточных числах работоспособность и коэффициент полезного действия сильно снижаются. И как вывод всего вышесказанного, основными преимуществами являются:

Большие передаточные числа;
Невысокая масса;
Относительная компактность;
Его можно чинить и собирать своими руками.

Такие преимущества требуют и соответствующего изготовления. Начиная с расчета, проектирования и заканчивая изготовлением – все должно быть прецизионно точно. Эти редукторы нашили очень широкий ряд применений в различных отраслях: прибостроительной, станкостроительной, машиностроительной и т.д. В данной статье остановимся более подробно на применении этого устройства в машиностроительной отрасли.

Современные гидромеханические АКПП: разновидности и особенности

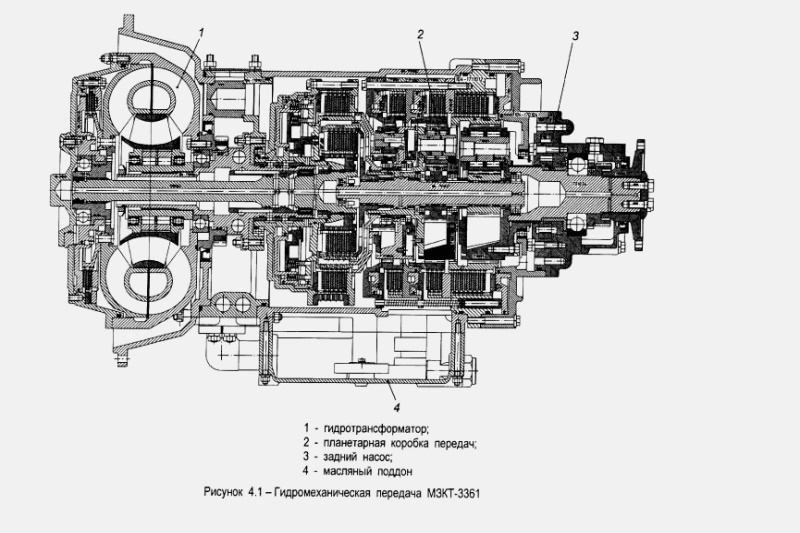

Гидромеханическая коробка – сложный механизм. Каждая конкретная модель автомата с ГМП рассчитана на определенные условия эксплуатации и характеристики автомобильной техники.

Виды автоматических трансмиссий:

многовальные;
двухвальные;
трехвальные;
с планетарным редуктором.

Системы с несколькими валами более востребованы для грузовой автомобильной техники и автобусов, с использованием в конструкции:

многодисковых муфт, которые работают в масляной ванне;
зубчатой муфты для включения первой скорости и реверсного режима.

Эти коробки совмещают в себе несколько параллельных и совмещенных механизмов, где за четные передачи отвечает один ряд, за нечетные второй. В работе находится первый узел, пока в это время включается нужная скорость на втором.

Функции и устройство гидротрансформатора

В автоматической коробке с ГМП гидротрансформатор заменяет сцепление. Он связывает мотор с трансмиссией, исключая прямой кинематический контакт между узлами. Такой принцип действия обеспечивает плавность работы, сглаживая динамические нагрузки, избавляет от отсоединения механизма от мотора для включения нужной скорости.

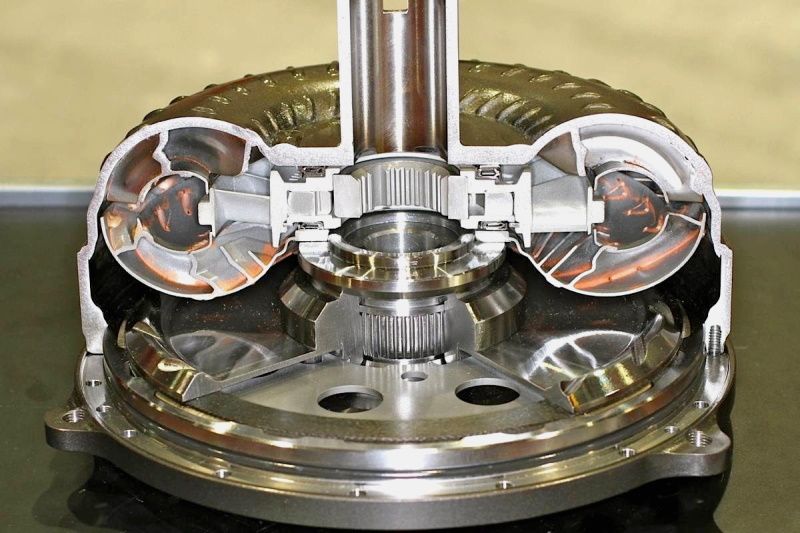

Гидротрансформатор получил неофициальное название бублика за характерную тороидальную форму корпуса, с которым соединен маховик, установленный на валу мотора. Маслонасос с лопатками внутри корпуса при вращении нагнетает поток масла, вращающий реакторное колесо, а через него – турбину, передающую момент на входной вал коробки передач с ГМП.

Функции и устройство гидротрансформатора

Планетарная коробка передач

Планетарная передача передает вращение на фрикционные муфты. Применяют разные варианты конструкции этого редуктора. Основа самого простого механизма – центральная солнечная шестерня, пребывающая в зацеплении с сателлитами (вспомогательными зубчатыми колесами). Коронная шестерня передает вращение ведомому валу, воспринимающему усилие.

Переключают скорости фрикционные пакеты. Диски покрыты специальным составом, обеспечивающим сцепление разных элементов. Детали сдавливает гидравлический поршень, срабатывающий от давления трансмиссионной жидкости, распределяемой гидроблоком.

При отключении напора, пружина разжимает пакет, выключая передачу. Также конструкция включает тормозные устройства для сцепления и передачи вращающего момента.

Планетарная коробка передачФрикционы и диски

ЭБУ – электронный блок управления АКПП

Управляет трансмиссией с ГМП электроника. Электронный блок подает команды для срабатывания соответствующих электромагнитных клапанов гидроблока (соленоидов). При управлении коробкой автоматика получает исходные данные из датчиков, регистрирующих обороты, нагрузку на трансмиссионный механизм и другие параметры.

ЭБУ программируют, используя программное обеспечение с соответствующими настройками работы трансмиссионного агрегата.

Как работает планетарная передача

Почему в АКПП в подавляющем большинстве случаев применяется планетарная передача, а не валы с шестернями, как в механической коробке? Планетарная передача более компактна, она обеспечивает более быстрое и плавное переключение скоростей без разрыва в передаче мощности двигателя. Планетарные передачи отличаются долговечностью, так как нагрузка передается несколькими сателлитами, что снижает напряжения зубьев.

В одинарной планетарной передаче крутящий момент передается с помощью каких-либо (в зависимости от выбранной передачи) двух ее элементов, из которых один является ведущим, второй — ведомым. Третий элемент при этом неподвижен.

Неподвижный	Ведущий	Ведомый	Передача
Корона	Солнце	Водило	Понижающая
Водило	Солнце	Повышающая
Солнце	Корона	Водило	Понижающая
Водило	Корона	Повышающая
Водило	Солнце	Корона	Реверс, понижающая
Корона	Солнце	Реверс, повышающая

Для получения прямой передачи необходимо зафиксировать между собой два любых элемента, которые будут играть роль ведомого звена, третий элемент при таком включении является ведущим. Общее передаточное отношение такого зацепления 1:1.

Таким образом, один планетарный механизм может обеспечить три передачи для движения вперед (понижающую, прямую и повышающую) и передачу заднего хода.

Передаточные отношения одиночного планетарного ряда не дают возможности оптимально использовать крутящий момент двигателя. Поэтому необходимо соединение двух или трех таких механизмов. Существует несколько вариантов соединения, каждое из которых носит название по имени своего изобретателя.

Механизм Симпсона

Планетарный механизм Симпсона, состоящий из двух планетарных редукторов, часто называют двойным рядом. Обе группы сателлитов, каждая из которых вращается внутри своей коронной шестерни, объединены в единый механизм общей солнечной шестерней. Планетарный ряд такой конструкции обеспечивает три ступени изменения передаточного отношения. Для получения четвертой, повышающей, передачи последовательно с рядом Симпсона установлен еще один планетарный ряд. Схема Симпсона нашла наибольшее применение в АКПП для заднеприводных автомобилей. Высокая надежность и долговечность при относительной простоте конструкции – вот ее неоспоримые достоинства.

Механизм Равинье

Планетарный ряд Равиньё иногда называют полуторным, подчеркивая этим особенности его конструкции: наличие одной коронной шестерни, двух солнечных и водила с двумя группами сателлитов. Главным преимуществом схемы Равиньё является то, что она позволяет получить четыре ступени изменения передаточного отношения редуктора

Отсутствие отдельного планетарного ряда повышающей передачи позволяет сделать редуктор коробки очень компактным, что особенно важно для трансмиссий переднеприводных автомобилей. К недостаткам следует отнести уменьшение ресурса механизма приблизительно в полтора раза по сравнению с планетарным рядом Симпсона. Это связано стем, что шестерни передачи Равиньё нагружены постоянно, на всех режимах работы коробки, в то время как элементы ряда Симпсона не нагружены во время движения на повышенной передаче

Второй недостаток – низкий КПД на пониженных передачах, приводящий к снижению разгонной динамики автомобиля и шумности работы коробки

Это связано стем, что шестерни передачи Равиньё нагружены постоянно, на всех режимах работы коробки, в то время как элементы ряда Симпсона не нагружены во время движения на повышенной передаче. Второй недостаток – низкий КПД на пониженных передачах, приводящий к снижению разгонной динамики автомобиля и шумности работы коробки.

Коробка передач Уилсона состоит из 3 планетарных редукторов. Коронная шестерня первого планетарного редуктора, водило второго редуктора, и коронная шестерня третьего постоянно соединены между собой, образуя единое целое. Кроме того, второй и третий планетарные редукторы имеют общую солнечную шестерню, которая приводит в действие передачи переднего хода. Схема Уилсона обеспечивает 5 передач вперед и одну заднего хода.

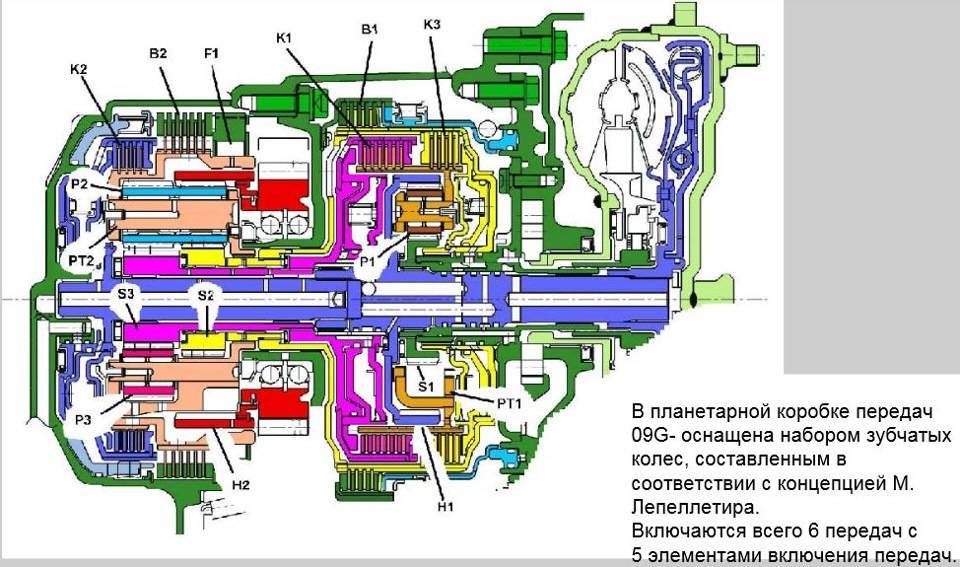

Планетарная передача Лепелетье объединяет в себе обыкновенный планетарный ряд и пристыкованный за ним планетарный ряд Равинье. Несмотря на простоту, такая коробка обеспечивает переключение 6 передач переднего хода и одну заднего. Преимуществом схемы Лепелетье является ее простая, компактная и имеющая небольшую массу конструкция.

Конструкторы постоянно совершенствуют АКПП, увеличивая количество передач, что улучшает плавность работы и экономичность автомобиля. Современные «автоматы» могут иметь до восьми передач.
