Устройство пневмоподвески, неисправности и ремонт пневмы

Что такое пневмоподвеска

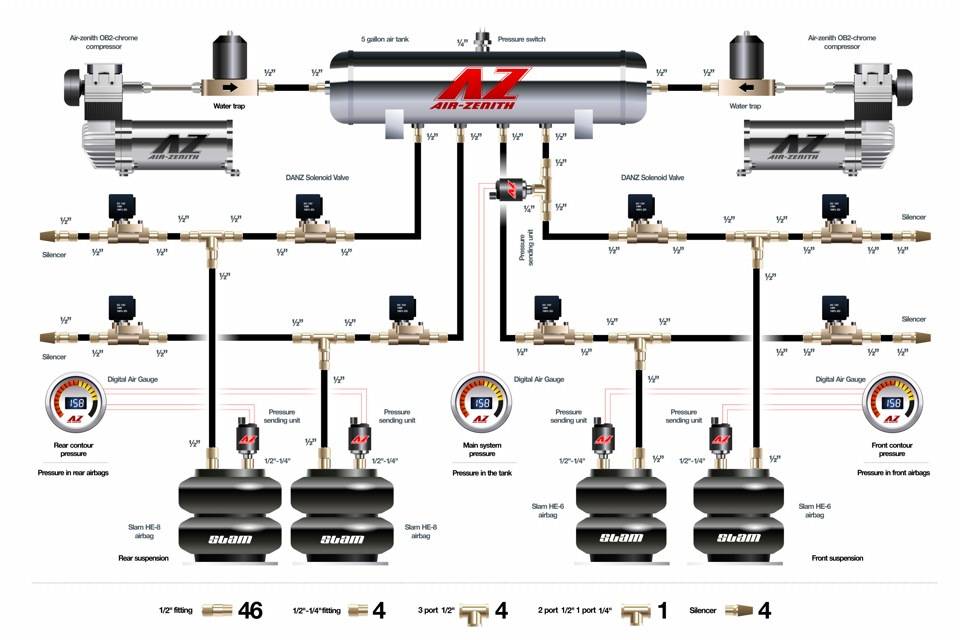

Схема автоматической четырёхконтурной пневматической подвески

При установке пневмоподвески штатные пружины, рессоры и торсионы заменяются армированными резиновыми пневматическими подушками. Упругим элементом в пневмоподушках является воздух, нагнетаемый специальной системой, в которую входят следующие части:

1. Компрессор.
2. Распределительная система клапанов.
3. Управляющий блок.
4. Ресивер.

По способу управления пневмоподвески бывают ручными и автоматическими.

• в подвесках с ручным управлением автовладелец самостоятельно устанавливает величину дорожного просвета (обычно такие устройства дополняются пневматическими амортизационными стойками, так что водитель может вручную устанавливать не только клиренс, но и жёсткость подвески);
• в автоматической подвеске электронный блок управления сам выберет величину дорожного просвета, опираясь на такие параметры, как скорость, масса, боковой крен кузова и т. д. Если адаптивность автоматической системы очень высокая, то в определённых условиях она способна серьёзно понизить центр тяжести машины и многократно улучшить управляемость, особенно на поворотах;

По конструкции пневмоподвески подразделяются на:

• одноконтурные. В них пневмоподушки с одинаковым давлением устанавливаются на одну из осей;
• двухконтурные. Здесь подушки тоже устанавливаются на одну ось, однако давление в них может быть разным;
• четырёхконтурные. Они считаются самыми лучшими (и самыми дорогими), поскольку в этих подвесках используются микрокомпьютеры, датчики давления и система из четырёх отдельных клапанов, по одному на каждое колесо;

Самое популярное место для установки ресивера и компрессора в легковом автомобиле — багажник, а точнее, ниша запасного колеса. Разумеется, запаску придётся либо переместить в другое место, либо убрать совсем, компенсируя её отсутствие шинным герметиком.

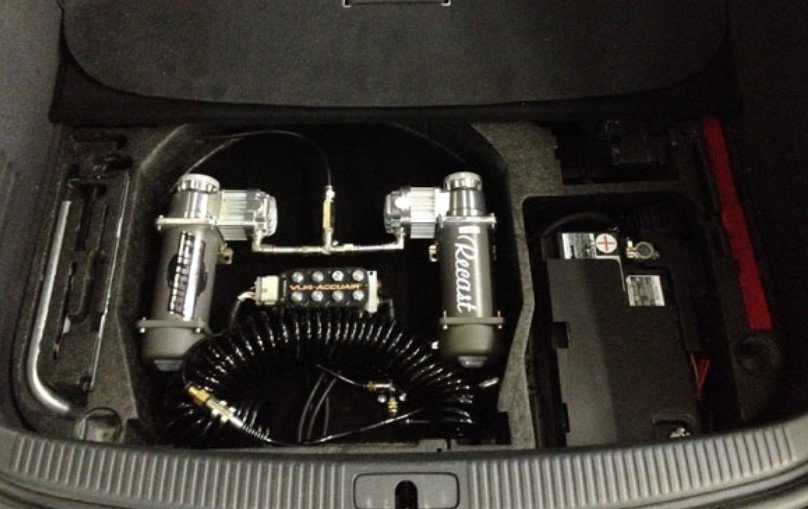

Компрессор и ресивер пневмоподвески, установленные в багажнике машины

Модификации

Существует три модификации пневматических подвесок:

1. Одноконтурные варианты предназначены для установки на одну ось и обеспечивают одинаковое давление в обеих подушках на ней, поскольку компрессор и баллоны располагаются на одном контуре.
2. Двухконтурные модификации также устанавливаются на одну ось, но по сути это две одноконтурных подвески, благодаря которым удаётся регулировать высоту передней и задней части автомобиля относительно друг друга. Основной недостаток заключается в крене машины, поскольку между двумя колёсами, которые идут по внешнему радиусу, наблюдается разница давления.
3. Четырёхконтурные варианты считаются лучшими, поскольку для управления используются четыре отдельных клапана для каждого колеса, датчики давления и микрокомпьютер. Следовательно, проблема с креном в данном случае исключена, поскольку подушка устойчиво держит необходимое давление.

Комплектующие пневмоподвески

1.Пневмоподушки(бублики либо рукава)

2. Ресивер(оптимальным является 12 литров)

3. Компрессор(исходя из множества отзывов на сегодняшний день оптимальным считается модель Berkut r20)

4. Пульт  управления — устройство с помощью которого вы сможете поднимать и занижать клиренс автомобиля, проще говоря это головное устройство которое отвечает за функции распределения сигналов на клапана. На сегодняшний день имеется множество выборов готовых пультов как под двух так и под четырехконтурную подвеску, с различными функциями от самых простых до более сложных беспроводных

5. Блок клапанов — отвечает за подачу и сброс давления в системе. Можно изготовить своими руками либо купить уже готовый комплект.

6. Манометры — необходимы для регулирования давления в системе. Бывают однострелочные и двустрелочные, также бывают электронные.

7. Влагоотделитель — необходим для того, что бы несобералась дополнительная влага в системе.

8. Реле давления

9. Соединители и фитинги

10. Обратный клапан

11. Соединительные трубки +Армированный шланг(для компрессора)— бывают 6, 8 и 10 мм.Чем больше диаметр трубка, тем быстрее производится накачка подушек. Оптимальным является трубки 0,8мм.

Изготовление пневмостоек

Перед изготовлением пневмостоек, необходимо определится с выбором подушек, исходя из веса транспортного средства и диаметра пружин.

Так же нужно учитывать расположение пружины(отдельно от амортизатора, либо амортизатор в пружины).

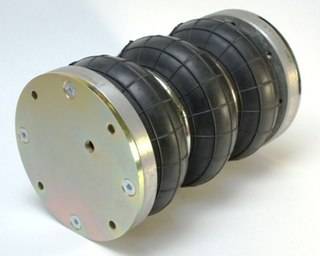

Для легкового автомобиля самыми распространенными и универсальными считаются пневмоподушки Rubena 114х2, 114х3, 130х2 и 130х3.

Для более тяжелых транспортных средств подходят модель Dunlop 152х2, 152х3 и Rubena 170х2, 170х3.

Для изготовления пневмостоек нам понадобится выточенные флянцы и брекеты, под крепление пневмоподушки.

Флянец под сварку(для стойки,амортизатора).

В продаже на сайтах имеются уже готовые флянцы под диаметр пневмоподушки, а так же готовые полукомплекты. Флянцы под диаметр вашей подушки и стойки  можно заказать у токоря.

Брекет может быть глухого типа(фото №1)(если амортизатор находится отдельно от пневмоподушки), или с отверстием по центру(фото №2) для хвостовика амортизатора(если амортизатор находится в нутри подушки).

фото №1

фото №2

Со стойки срезается площадка под пружину и наваривается флянец под крепление подушки.

На подушку надевается брекет.

И затягивается к привареному флянцу на стойку, с помощью болтов. С верху на подушку так же надевается брекет и притягивается болтами к флянцу, с верху на шток надевается резиновый уплотнитель.

Готовая пневмостойка.

Если задние амортизаторы установлены в пружины,то процесс изготовления аналогичен.

Если задний амортизатор находится отдельно от пружины,то процесс изготовления становится проще. Наваривать уже ничего не придется.

Готовая задняя пневмоподушка(при условии если амортизатор находится отдельно).

После изготовления пневмостоек их необходимо проверить на утечку воздуха перед установкой. После проверки остается снять старую подвеску и установить новую,протянуть шланги, провода, и подключить  блоку управления.

Установление пневматической подвески в специализированных центрах обойдется не в малую сумму денег, готовые пневмокоплекты либо комплектующие, и установка собственноручно сэкономят вам как минимум половину бюджета.

Преимущества и недостатки пневмоподвески

Благодаря положительным свойствам пневматической подвески наблюдается тенденция по её установке как на прицепные и грузовые транспортные средства, так и на легковые автомобили. Преимущества тюнинга авто пневмоподвеской представлены следующими возможностями:

1. Управление высотой дорожного просвета. Это улучшает управляемость при любых дорожных условиях. Пружины при этом не нужно менять на более мягкие и длинные либо короткие и жёсткие.
2. При большой загруженности можно исключить просадку, поскольку благодаря регулировке высоты и жёсткости можно добиться постоянного качества езды.
3. Управляемость существенно улучшается, также пневмоподвеска компенсирует разницу между жёсткими и мягкими пружинами посредством регулировки давления.
4. При езде на неровной дороге сглаживаются колебания кузова.
5. Возможна установка пневмоподвески на любой автомобиль.

Преимущества существенные и их немало, однако, стоит знать и о недостатках:

1. Плохая устойчивость к дорожным реагентам и морозам, которые существенно сокращают эксплуатационный срок подвески.
2. Уровень ремонтопригодности стремится к нулю, поэтому выход из строя одного из элементов требует полной замены подвески.
3. Стоимость по сравнению с традиционными амортизаторами намного выше.

Достоинства и недостатки

Теперь, давайте рассмотрим положительные стороны и найдём изъяны в установке регулируемой конструкции.

О преимуществах, в первую очередь.

Что отличает машину на пневмо. Это, в первую очередь, увеличенная энергоёмкость. Она не даёт машине выполнять рискованные крены при вхождении в поворот. Даже на высоких скоростях. Существенно снижается амплитуда колебаний. В результате, затрачивается меньше энергии на поглощение амортизаторами.

К плюсам установленной пневматической подвески можно отнести регулировку жёсткости в широком диапазоне. Это позволяет сделать езду более контролируемой. Речь идёт о выборе наиболее оптимального варианта жёсткости при передвижении по дороге с разным качеством дорожного полотна.

Ещё один положительный аспект, на котором хочется заострить внимание – это положение кузова автомобиля. О чём собственно речь? Стабильность позволяет в ночное время работать фарам в стационарном режиме. Исключены прыжки, раскачивание кузова авто

Следовательно, водитель не напрягается, а спокойно контролирует освещённую трассу

Исключены прыжки, раскачивание кузова авто. Следовательно, водитель не напрягается, а спокойно контролирует освещённую трассу.

Создаются дополнительные меры безопасного передвижения, как для владельца транспортного средства, так и для других участников ночного дорожного движения. Разница при установке и использовании пневматической подвески в этом очевидна.

Помимо этого, отличия пневматической подвески от обычного варианта, заключаются в следующем:

1. Появляется возможность увеличить грузоподъёмность транспортного средства.
2. Распределить нагрузку.
3. Регулировать тормозное усилие.
4. Повышается комфорт передвижения.
5. Ход авто становится более плавным.
6. Снижаются показатели уровня шума.
7. Появляется возможность регулировки и контроля клиренса.
8. Аэродинамика становится лучше.

Наряду с этим, существуют минусы подвески, о которых необходимо говорить вслух для полного понимания ситуации.

Минусы

В копилку негатива можно положить:

1. Дорогое обслуживание.
2. Постоянный контроль системы и регулярную очистку от грязи.
3. Передвижение зимой на пневме. При высоких минусовых температурах резина дубеет. Подушки могут порваться, потрескаться и пропускать воздух.
4. Сложно установить, а тем более, настроить самостоятельно.
5. Ресивер и аппаратура могут занять большой объём багажного отсека.

Неисправности и ремонт пневмы на автомобиле

В процессе эксплуатации автомобиля на пневме необходимо обращать внимание на основные признаки неисправности пневмоподвески. Среди симптомов неисправностей можно выделить:

• передняя и/или задняя часть опускается при заглушенном двигателе;
• при запуске мотора поднимается только задняя или передняя часть авто;
• после запуска двигателя не поднимается какая-либо сторона, может быть слышно шипение снаружи авто;
• передняя часть поднимается выше задней части;
• при активной езде передняя часть опускается, однако после остановки поднимается выше задней части;
• постоянно изменяется клиренс, кузов не может принять нужное положение;
• нет возможности изменять клиренс, не удается включить сервисный режим для ремонта пневмы, не удается сделать развал-схождение;

Часто на панели приборов загорается значок неисправности пневмоподвески. Это уведомление информирует водителя о проблемах, а также может указывать на то, что пневма работает в аварийном режиме.

Как правило, основные проблемы связаны со следующими неисправностями:

• утечка воздуха через пневмобаллоны или соединения;
• износ поршневых колец компрессора;
• неполадки датчиков и управляющей электроники.

Ремонт пневмоподвески

В зависимости от типа неисправности, выполняется ремонт пневмоподвески. Зачастую, из строя выходят пневмобаллоны или пневмостойки, так как их официальный ресурс составляет около 100 тыс. км, однако на практике проблемы могут возникать уже к 50-60 тыс. км. Особенно это касается пневмоподушек открытого типа. Если просто, подушка или пневматическая камера – это резиновый рукав высокого давления, который растягивается или сворачивается по направляющему поршню, что позволяет менять линейную длину амортизатора для изменения клиренса. Со временем каркас, а затем и резина перетираются, баллон начинает пропускать воздух.

В результате машина опускается, стойки не держат давление. Кстати, на компрессор сильно возрастают нагрузки, так как ему необходимо постоянно поддерживать давление. В подобной ситуации пневмобаллоны нужно скорее менять, так как через небольшой промежуток времени дополнительно потребуется ремонт или замена дорогостоящего пневмокомпрессора.

Также отметим, что кроме баллонов и компрессора, из строя может выйти блок клапанов пневмы, нагнетательный клапан или штуцер. Также проблемы могут быть с датчиками высоты, блоком управления подвеской или магистралью.

Схема пневмоподвески

Встречается пневматическая подвеска на легковых авто высокого класса, на внедорожниках, на грузовых автомобилях и автобусах, а также некоторых видах спецтехники. При этом на легковых автомобилях в плане конструкции пневма самая сложная, так как часто используются амортизаторы с электронным управлением (адаптивная подвеска).

Конструктивно «классическая» пневмоподвеска включает в себя:

• пневмоэлементы;
• компрессор;
• ресивер (не всегда);
• датчики положения кузова;
• систему управления.

Важно понимать, что фактически основной пневматической частью пневмоподвески является упругий элемент, который заменяет собой пружины, рессоры, торсионы. Это значит, что в целом такая подвеска конструктивно не сильно отличается от подвесок других типов (типа МакФерсон, многорычажной и т.д.). Основное отличие на легковых авто — пневмостойки, которые заменяют традиционные амортизаторы с пружинами

Основное отличие на легковых авто — пневмостойки, которые заменяют традиционные амортизаторы с пружинами.

Как устроена пневмостойка

Пневмоподушка (пневмоэлемент, пневмобаллон или пневматическая рессора) – это упругий элемент, который принимает на себя нагрузки при езде по неровностям (аналогично пружинам), при этом поддерживает кузов автомобиля в нужном положении, сохраняет заданный клиренс.

Для реализации такой задачи в пневмобаллоне постоянно поддерживается необходимое давление воздуха, который нагнетается компрессором. При этом пневмобаллон может быть единым целым с амортизатором или интегрироваться отдельно.

Если амортизатор и пневмоподушка выполнены одним целым — такая конструкция называется  пневмостойкой. Такая стойка напоминает конструкцию МакФерсон, при этом вместо пружины используется камера из резины, наполненная воздухом. Также камера имеет особый каркас, повышающий прочность и износостойкость.

Компрессор  «пневмы»

Основная задача компрессора — нагнетать воздух в систему для дальнейшей подачи в пневматические баллоны

При этом важно понимать, что компрессор пневматической подвески является не просто устройством для подачи воздуха под давлением

Данный элемент нагнетает воздух, постоянно контролирует его давление в системе на всех участках системы. Также компрессор имеет специальный осушитель, чтобы удалить лишнюю влагу из системы.

Ресивер пневмоподвески

Ресивером пневмы является резервуар, в котором накапливается сжатый воздух. Ресивер нужен для того, чтобы поддерживать давление в системе без необходимости постоянно задействовать компрессор. Компрессор срабатывает только тогда, когда в ресивере снижается давление.

В результате, благодаря наличию ресивера срок службы компрессора заметно увеличивается. Также ресивер позволяет более эффективно поддерживать оптимальное давление в пневмобаллоннах, так как не тратится время на включение компрессора и подкачку воздуха. Обычно при включении компрессор поднимает давление в ресивере, а не в самих пневмоподушках.

Электронная система управления пневмоподвеской

За счет наличия специальных клапанов и датчиков блок управления пневмой осуществляет контроль за давлением  воздуха, а также гибко распределяет его на каждый пневмобаллон.

Это возможно благодаря наличию:

• ограничительных клапанов;
• перепускных клапанов;
• электронных датчиков.

Датчики определяют эффективность работы всей пневмосистемы, учитывают положение кузова и скорость движения авто, угол поворота руля, положение педали газа и т.д. С учетом целого ряда показателей система самостоятельно регулирует положение кузова, отвечает за степень демпфирования амортизаторов на адаптивной подвеске и т.д. В результате водитель получает максимальный комфорт, лучшую устойчивость, минимальные крены в поворотах и т.д.

Также системой обычно можно управлять и в ручном режиме, изменять клиренс авто и настройки подвески. Для этого можно выбрать режимы «спорт», «стандарт», «комфорт» или «плохая дорога». В зависимости от типа автомобиля, режимы, функционал и настройки могут отличаться.

Как устроена пневматическая подвеска

Задача пневматической и механической подвесок одинакова – обеспечение плавности хода автомобиля вне зависимости от рельефа дороги и обеспечение оптимального клиренса. В механической подвеске все это зависит от металлической пружины или рессоры, в пневматической от пневмоподушки.

Компрессор создает в ресивере воздушной подвески максимальное давление, датчики уровня (клиренса) определяют расстояние от днища до земли, а контроллер управляет клапанами и подает воздух к той или иной подушке. При наезде на кочку масса автомобиля немного продавливает подушку. Если изменение клиренса укладывается в заданные настройки, контроллер не меняет давления в пневмоподушке.

Если же изменение оказывается более сильным, контроллер подает сигнал на управляющий клапан и увеличивает давление внутри подушки, благодаря чему кузов приподнимается над землей. То же самое происходит при излишнем увеличении клиренса, например, вызванном разгрузкой автомобиля. Контроллер подает сигнал на клапан и часть воздуха из подушки уходит в атмосферу.

На грузовых автомобилях и прицепах используют полностью пневматическую подвеску, в которой нет ни пружин, ни рессор. На современных легковых автомобилях используют два вида пневмоподвески – полностью пневматическую и пневмомеханическую, в которой корпус поддерживает как пневмоподушка, так и пружина или рессора.

Преимущества пневмоподвески очевидны – мягкость хода, возможность регулировать клиренс из кабины и дешевизна (по сравнению с пружинами или рессорами) пневмоподушек. Недостатков у пневмоподвески всего три – уязвимость пневмоподушки к повреждениям (особенно актуально на российских дорогах), наличие большого числа дополнительных элементов (это приводит к увеличению цены всей подвески) и сложность ремонта и настройки.

Устройство пневмоподвески

1. Пневмобаллоны – основные элементы пневматической подвески. Их ещё называют пневмоподушками.
2. Компрессор с ресивером.
3. Кузовные датчики и ЭБУ

А теперь поговорим о каждом элементе отдельно. Потому что каждый из них играет важную роль в работоспособности всей пневматической системы автомобиля.

Пневмоподушки

Они используются в качестве упругих элементов подвески – рессор или пружин. В некоторых системах они устанавливаются как отдельные детали подвески, в некоторых монтируются на амортизаторы. В этом случае их конструкция напоминает , только вместо пружин пневмоподушки.

Изготовлены они из специальной плотной резины. По форме напоминают две таблетки, сложенные друг на друга. Видели на шиномонтаже пневмодомкраты – подкатные тележки с резиновыми подушками, которые накачивают воздухом? Также выглядят пневмобаллоны подвески.

Основное назначение – смягчать удары от неровностей дорожного покрытия и контролировать высоту кузова относительно земли. Кроме этого, они заменяют собой  – уменьшают крены автомобиля в поворотах.

Существует адаптивная пневматическая подвеска. Благодаря ей можно менять жесткость ходовой. Водитель сам выбирает, когда подвеска должна быть мягкой, валкой, а когда собранной, жесткой. То есть, пневмоподвеска сама адаптируется под требования человека и стиля его езды.

Компрессор

Он закачивает воздух в пневмоподушки. Конструктивно он состоит из осушителя воздуха, чтобы не было в системе влаги и электромотора. В зависимости от количества контуров в пневматической подвеске, компрессор может накачивать попарно пневморессоры или по отдельности. Распределение воздуха по контурам занимаются электромагнитные клапана, которые контролируются системой управления.

Блок управления

Кроме электроклапанов в пневмосистеме установлены дополнительные датчики. Они контролируют положение кузова относительно земли, скорость движения автомобиля, угол поворота руля, давление в пневмостойках и т.д.

Система управления собирает эту информацию и при помощи электроклапанов меняет давление в пневматических подушках подвески. В случае адаптивной пневмосистемы, изменяется её упругость.

Ресивер

Здесь всё просто – он служит хранилищем сжатого воздуха. Чтобы постоянно не работал компрессор, в ресивере сохраняется избыточное давление. При необходимости воздух из него, через электроклапана распределяется между пневмоэлементами.

Если давление в нем снижается, только тогда включается компрессор. Это экономит ресурсы автомобиля и продлевает срок эксплуатации компрессора.

Самостоятельно проверяем пневмоподвеску

Если утром обнаружили, что ваша машина стоит как-то не правильно, передок или «задница» сидит на колесах, или только одно колесо опустилось – появилась серьезная проблема с пневматической системой. Можно сразу поехать на СТО, хотя и это будет проблематично сделать с опущенной подвеской. Существует ряд ограничений на самостоятельную транспортировку транспортного средства с неработающей пневмоподвеской, о них я сегодня тоже вспомню.

Можно самостоятельно определиться с неисправностями, чтобы знать, что нужно менять или ремонтировать. В противном случае с вас могут содрать лишние деньги, навешав лапши на уши. Тем более, для этого не нужны специальные инструменты, понадобиться только мыльный раствор и ваши глаза.

Открываем капот и мыльным раствором заливаем верхнюю часть пневмостойки, там, где подключается шланг подкачки пневмоподушки. Если машины уже «лежит» на колесах, нужно запустить двигатель, чтобы заработал компрессор. Сморим внимательно, если появились пузырьки – травит воздух из-под штуцера.

Проверяем пневмобаллоны на герметичность. Существует два типа – открытые и закрытые пневмоподушки. В первом и во втором случае действуем одинаково. Если открытого типа, то наносим пену на сам пневмоэлемент и наблюдаем за пузырьками.

С закрытым типом намыливаем сам пыльник сверху донизу, где сможете достать. Давление порядка 10 атм, воздух сможет найти себе выход. Появились пузырьки – элемент негерметичный, нужно его менять или всю стойку в сборе, если амортизатор утратил свои рабочие свойства.

Если компрессор не может поднять машину, то для проверки пневмоподвески, нужно домкратом самостоятельно поднять автомобиль. Так вы получите доступ к её элементам. Завести двигатель и воспользоваться мыльным раствором.

Проверка клапанов

Чтобы проверить блок управления клапанами, нужно:

1. Запустить мотор, чтобы компрессор накачал воздух и авто «поднялось».
2. Вынуть из блока предохранителей предохранитель, который отвечает за пневмосистему. Это обесточит её полностью и клапана автоматически закроются.
3. Дать выдержку несколько часов.
4. Если подвеска не «спустила», значит, проблема с блоком управления пневматическими клапанами, они не закрываются.

После подобной диагностики пневматической подвески машина всё равно опускается на брюхо, значит, проблема с баллонами – самая частая поломка. Если после проверки мыльным раствором пневмобаллонов утечек воздуха не нашли – потеря герметичности воздушной магистрали или клапанов.

Положительные и отрицательные качества

Распространение на авто премиум-сегмента, пневматическая подвеска получила благодаря:

• Обеспечению плавного хода;
• Бесшумности работы;
• Повышению управляемости;
• Регулировке высоты дорожного просвета;
• Широкому диапазону настроек (в адаптивно подвеске).

Этими достоинствами, кроме последнего, обладает даже самая простая пневмоподвеска, которой можно укомплектовать любой автомобиль. Но и недостатков у пневматической подвески немало, что и сказывается на ее распространении. Из основных негативных качеств можно выделить:

• сложность конструкции;
• ненадежность;
• занимает много места;
• низкая ремонтопригодность;
• подверженность воздействию агрессивных веществ (касается резиновых составляющих).

«Слабым» звеном в подвеске являются ее основные рабочие элементы – пневмоподушки. Они изготовлены из резины, поэтому «чувствительны» к химическим веществам, перепадам температуры. При этом баллон отремонтировать невозможно, поврежденный компонент только заменяется.

Виды пневматической подвески

Сегодня разработано и применяется три типа пневмоподвески:

С одним контуром.

Это простейшая система, которая устанавливается только на одну ось. Воздух подается к обоим пневматическим элементам одновременно.

Такой тип системы применяется на небольших грузовых авто и пикапах, где требуется достижение большей упругости.

Целью монтажа одноконтурной пневмоподвески становится повышение грузоподъемности.

Система с одним контуром также бывает двух типов — ресиверной и безресиверной.

В первом случае подача воздуха производится от ресивера до достижения давления в 8-14 бар с постоянной поддержкой этого параметра.

В случае с безресиверной подвеской воздушный поток подается к пневмоэлементам напрямую от компрессора, а сброс давления производится с применением клапана (бывает золотниковым или электрическим).

К особенностям системы относится контроль дорожного просвета с учетом текущих потребностей и возможности внесения корректировок.

Также устройство меняет параметр клиренса по мере необходимости.

Пневмоподвеска с двумя контурами.

Ставится на одну-две оси. При монтаже только на одной оси гарантируется независимость контуров.

Монтируется устройство на легкие грузовые авто, пикапы и прочие машины, предназначенные для перевозки груза.

Возможности пневмоподвески заключается в повышении грузоподъемности и компенсации неравномерного распределения массы.

Также система снижает риск переворачивания машины при резком вхождении в поворот. Управление производится при помощи специальных распределителей или кнопок.

При монтаже на двух осях получатся две системы с одним контуром, которые не зависят друг от друга.

Управление такое же, как в случае с одноконтурными устройствами. Для удобства управления и контроля устанавливаются манометры, измеряющие давление.

Устройство с четырьмя контурами.

Ставится на две оси машины. Здесь пневматический элемент независимый и может управляться отдельно. Такие системы бывают только ресиверными.

Что касается управления, то здесь вариантов много — управление с помощью пневматических кнопок, контроллеров или электрических переключателей.

Дорожный просвет контролируется, благодаря показаниям манометров, контроллеров или индикаторов цифрового типа.

Один из популярных вариантов — установка системы с четырьмя контурами и управлением на пневматических кнопках.

Еще один вариант — управление с помощью пневмораспределителей. Преимущества заключаются в дополнительных возможностях, повышении скоростью подъема и снижения клиренса машины (1-5 секунд).

Здесь же возможна реализация раскачек, когда левая и правая сторона меняет высоту.

Также (при необходимости) удается изменить дорожный просвет путем нажатия одной кнопки.

Если применяется цифровой контроллер, то возможностей еще больше.

Кроме управления пневматическими стойками устройство контролирует загрузку, давление в пневматических элементах и ресивере, позицию кузова, а также ряд других параметров с возможностью внесения корректировок.

Применение пневматической подвески

Самые простые пневматические системы (что,кстати, не значит дешёвые) могут быть установлены только на заднюю ось. Часто такие решения можно встретить на универсалах и больших кроссоверах. Система предполагает периодическую повышенную нагрузку на задний мост, поэтому регулирует клиренс и жёсткость подвески в зависимости от загрузки. В основном такие схемы работают в паре с многорычажкой Multilink, но могут использоваться и со стойками МакФерсон. Причём такая пневмоподвеска позволяет максимально “опустить” автомобиль, что очень упрощает погрузку и выгрузку.

Кнопки управления пневмоподвеской Мерседес

Однако чаще всего пневматика устанавливается на все четыре колеса. Это даёт возможность более гибко управлять клиренсом. Такая схема используется не только на дорогих кроссоверах, но и на спортивных автомобилях, где каждый миллиметр дорожного просвета будет влиять на аэродинамику и, как следствие, на скорость и управляемость.

В последние годы конструкция пневматической подвески становится все более надежной, что позволяет устанавливать ее не только на дорогие автомобили премиум-сегмента. Применение пневматической подвески позволяет сделать управление автомобилем более динамичным, повысить плавность хода и уровень комфорта. Это достигается за счет возможности изменения положения кузова и степени демпфирования амортизаторов.

Установка пневмоподвески

Установить пневмоподвеску самостоятельно достаточно тяжело, так как настроить систему в условиях гаража непросто. При ошибках в установке система будет постоянно стравливать воздух через утечки, так что жизнь автовладельца превратится в сплошные мучения. Однако если желание замены или установки пневмоподвески не отступает, то можно попробовать.

Полный набор для установки обойдется в несколько десятков тысяч рублей, в него входят пневмобаллоны, компрессор, баллон со сжатым воздухом, 4 электромагнитных клапана, пневматические трубки (можно использовать трубки от тормозов грузовых авто), блок управления, манометры для контроля давления воздуха. Первым делом устанавливаются пневмостойки (баллоны), затем в багажнике устанавливается ресивер (емкость для хранения воздуха), далее проводится проводка и устанавливается компрессор в подкапотное пространство.

Многие собственники авто с пневматической подвеской, устав от накопившихся проблем, демонтируют ее и устанавливают стандартную пружинную. Конечно, это позволяет избежать многих проблем, связанных с эксплуатацией, однако лишает авто своеобразного шарма. Так что в этом случае каждый волен выбирать то, что ему ближе.

Профилактика и диагностика перед ремонт пневмоподвески туарег

Каждый водитель может легко и наглядно проверить состояние пневмоподвески своего Touareg. Для этого:

• установите автомобиль на плоскую, ровную поверхность,
• запустите двигатель,
• установите минимальный, а затем максимально возможный дорожный просвет,
• вернуться в нормальное положение,
• заблокируйте пневматическую подвеску,
• измерьте высоту от центра каждого колеса до кожуха колеса,
• повторите измерение через 2 часа (изменений ожидать не следует),
• провести повторное измерение через 24 часа (допуск до 4 мм).

Если ни одно из действий не помогло или разница между измерениями превышает норму, приезжайте в ближайший автосервис нашей сети. Квалифицированные технические специалисты проведут профессиональную диагностику, включая поиск неисправностей с помощью диагностического сканера, измерение давления и производительности компрессора.

Вам не придется тратить время на поиск нужной детали. Все необходимое для ремонта вашего Tour уже есть на складе. Оригинальные детали и их аналоги соответствуют VIN-коду вашего автомобиля, поэтому детали подойдут на место и прослужат как можно дольше.
