Как подключить розетку прицепа? Распиновка по цветам, схемы

Виды розеток прицепов

Выбирая розетку для авто, обратите внимание на разнообразие товара. В продаже есть два типа (по количеству ядер):

В продаже есть два типа (по количеству ядер):

1. Семь ядер (7 PIN). Предназначен для излучения внешних источников света и используется для стандартных грузовых прицепов. Такая розетка в свою очередь может быть европейской или американской (они различаются разъемами). Особенность европейской схемы в том, что задействованы все семь проводов.
2. 13 проводов (13 PIN). В отличие от предыдущего типа здесь используются дополнительные разъемы, которые позволяют подключить автоприцеп и обеспечить работу всего дополнительного освещения и оборудования (холодильник, зарядное устройство и т.д.). Затем для зарядки аккумулятора предусмотрен собственный провод, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой предохранителя.

13-контактная розетка более функциональна и подходит для многих автомобилей США или ЕС. Но его покупка обходится дороже, и для подключения потребуется более высокий уровень навыков.

Иногда бывают ситуации, когда на машине есть розетка на 7 контактов, а на прицеп — розетка на 13 контактов (или наоборот). Это не проблема, благодаря переходникам с 13 по 7 или с 7 по 13.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

• Определить коммутативную схему.
• Выяснить, есть ли необходимость в модуле согласования.
• Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

Если же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

• Отслоение и коррозия проводки в местах пайки и контактных соединений.
• Короткие замыкания в местах трущихся элементов.
• Перегорание ламп накаливания.
• Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).

Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность

Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.

Схема подключения розетки прицепа

Если легковой автомобиль не оснащен фаркопом,
то этот элемент нужно установить. Проверьте необходимую комплектацию – она
должна включать в себя следующие компоненты:

• пластина для крепежа;
• розетка;
• крепежные составляющие;
• провода.

Кроме этого, понадобится термоусадочная трубка, изоляционная лента, а также
сама схема подключения.

Распиновка розетки автомобиля

Прежде всего, подготавливаем необходимую проводку, подходящую по
сечению и цвету. Из цельного куска проводов нарезаем кусочки нужной длины.
Кончики их очищаем от изоляции, после чего их необходимо залудить. Затем
кончики проводов припаиваем к клеммам, жгут проводки прокладываем, как того
требует схема, и подключаем провода.

При прокладке проводов следует обеспечить безопасность их использования. Для
этого проводку фиксируем специальными зажимами и хомутами. Во время работы
аккумулятор должен быть отключен. Если монтаж проводки будет проведен с
нарушениями, то во время ее эксплуатации нельзя исключить поломку
электроприборов, а также нагрев проводки с вероятностью последующего
возгорания. Поэтому, если вы не чувствуете в себе достаточно сил и опыта, лучше
эту работу доверить специалистам.

Для подключения розетки фаркопа лучше использовать только медный провод
сечением не менее 1,5 кв.мм. Провод должен покрывать толстый изоляционный слой
– лучше, если он будет двойным или даже тройным. После подключения нужно
защитить розетку от проникновения влаги. Для этого можно использовать
графитовую смазку – она также защищает контакты от окисления.

Стандартная

Электропроводку фаркопов по стандартной схеме подключают на машинах, не
оборудованных электроникой. На прицеп должна быть вмонтирована семиконтактная
розетка – купить ее можно в любом специализированном магазине, цена – 260-900
рублей. Каждый контакт розетки соединяется с нужной цепью. Перед проведением
работ тщательно изучаем распиновку семиконтактной розетки. Провода фиксируем к
клеммам при помощи пайки.

Распиновка Штекера и Розетки форкопа по стандартной схеме

Универсальная

На авто с ЭБУ приходится использовать согласующее устройство. Оно дает
возможность БУ определить дополнительное электрическое оборудование.

Подключение по универсальной схеме лучше доверить специалисту – профессионал
грамотно подключит оборудование и протестирует его работу в разных режимах.

Виды подключения прицепа к легковому автомобилю

При подключении нового или б/у автоприцепа могут возникать проблемы. Иногда выполнить работы без переходника невозможно, в иных случаях приходится самому автовладельцу (или приглашенному специалисту) корректировать проводку и направлять каждую жилу в нужное место. Проведение работ требует учитывать ряд моментов:

1. Если к авто будут подсоединять прицепы, выпущенные на разных заводах, логично зафиксировать на специальной площадке фаркопа (или где-то рядом) два 7-ми контактных гнезда;
2. Избегайте 13-ти контактных разъемов: к российским машинам их подключать крайне неудобно;
3. Даже если и машина и прицеп произведены в одной стране на одном и том же заводе, но в разные годы, не исключено, что распиновка будет отличаться;
4. Если вы становитесь владельцем машины с пробегом, вполне возможно, что предыдущий автовладелец сделала свое собственное подключение, поэтому распайку стоит проверить;
5. В ходе работ рекомендуется пользоваться электросхемой транспортного средства.

Наиболее популярны 2 метода электрического «соединения» авто и прицепа. Самый простой из них – традиционный. Нужно всего лишь подыскать штекер с проводами, совместимый с розеткой на фаркопе. Когда проводка внутри авто и в прицепе различаются, придется вооружиться паяльником и подогнать распиновку. Второй метод считается универсальным: наличие бортового компьютера вызывает сложности: подсоединиться, как описано выше, не получится. «Мозги» получат сигнал об увеличении нагрузки, и выдаст ошибку, а в худшем случае вообще выйдет из строя. Чтобы этого не случилось, используют блок согласования. Он включается между проводкой прицепа и шиной управления. Если все распаяно правильно, бортовой компьютер не «увидит» дополнительную нагрузку.

1. Практикуется в странах ЕС и России т. н. европейский метод подключения. Штепсель в разъем входит по принципу «папа-мама». Здесь ошибиться невозможно, даже в условиях нулевой видимости;
2. В США примерно такая же конструкция, но распиновка может быть иной. Реже встречается разъем с четырьмя лепестками;
3. И на европейских и американских легковых машинах чаще всего применяется 13-контактный разъем. «Лишние» клеммы дают возможность подключить «противотуманки», доставить электроэнергию в дом на колесах;
4. Разъем и штепсель с 15-ю контактами монтируется на автомобильных тягачах.

Гнездо и штепсель на 7 контактов

Виды разъемов и схемы подключения

Единственное ограничение для этого — наличие бортового компьютера. Перед тем как начать операцию, следует убедиться, что проводков хватает.
Рисунок 7. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств.
На астра бк думает что подключён прицеп и тестирует его постоянно типа проверте стоп сигналы повороты.
Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки.
Блок управления на таких авто обычно тестирует все системы, оптику и т. Если они совпадают визуально, то можно просто попробовать соединить одно к другому.
Типы соединительных разъемов Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом — прежде всего в Европе, получили 7-контактная 7-pin и контактная pin схемы подключения. Или я что-то не понимаю?
Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной.
Спиральный кабель подключения прицепа / полуприцепа.От тягаче к прицепу. Куда,какой провод,разъём

Читайте дополнительно: Как поменять электрощиток в квартире

Как подключить розетку фаркопа

Подключение розетки фаркопа не представляется сложной задачей, особенно при наличии такого универсального составляющего элемента, как разъем фаркопа. Удобно, когда розетка и вилка имеют соответствующее количество разъемов. Розетка состоящая из 7 гнезд соответствует 7-ми контактной вилке  фаркопа, а разетка с 13 гнездами — 13-ти контактной распайки евро.

В этом случае с наличием специального разъема подключение фаркопа состоит в обычном совмещении гнезда и соответствующей ему розетки. Предварительно стоит ознакомиться с расположением и внешним видом подключаемых разъемов. Если визуально они совпадают, можно пробовать присоединить одно к другому.

Качественная розетка фаркопа имеет крышку, предохраняющую от внешних воздействий в то время, пока автофаркоп не присоединен к прицепу.

Упрощенное подключение

Сделать подключение электрики можно более простой процедурой. Для этого следует лишь объединяя некоторые проводки в группы, составить более результативный симбиоз подачи электросигналов. Итак, можно срастить попарно контакты двух фар заднего хода, 2-х стоп-сигналов, габаритных огней и противотуманок, так как они всегда при использовании загораются синхронно. Выполняйте крепление кронштейнами, если это необходимо для навешивания дополнительной розетки.

Альтернативный вариант подключения

Следующим способом подключить ТСУ является внесение изменений в электросистему машины. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Если на вашем автомобиле — более сложная электрическая схема, на подключение проводки вашего фаркопа придется потратить чуть больше времени, чем в предыдущем случае.

Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального (имеющего 7 контактов) фаркоп-разъема. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения. При необходимости можно изготовить элементы проводки самостоятельно, взяв медные двух- или трехжильные 1,5-миллиметровые провода с маркировкой «ПВС».

Для подключения следует подать по одному одножильному проводу на поворот-сигналы, «стопы», фары противотуманные и габаритные, освещение номерного знака. Кроме этого, следует подсоединить 2 провода, которые называют «на массу», и на фару заднего хода (при наличии такой). Все перечисленные 11 жил составляют проводку фаркоп-розетки.

Включение с помощью блока согласования

Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства. При таком включении световые задние сигналы авто, фонари заднего хода и другие электрически зависимые элементы машины будут гармонично сочетаться и работать бесперебойно.

Включение электроники фаркопа автотранспортного средства предполагает факт использования прицепа, который должен оповещать о возможных маневрах сзади идущих участников движения световыми сигналами. Правильность присоединения электроконтактов будет влиять на возможность дальнейшей эксплуатации авто с прицепом согласно правил.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

• Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
• Европейский и Американский стандарт на тринадцать разъемных соединений;
• Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет – 6 проводников, по 2мм будет один провод.

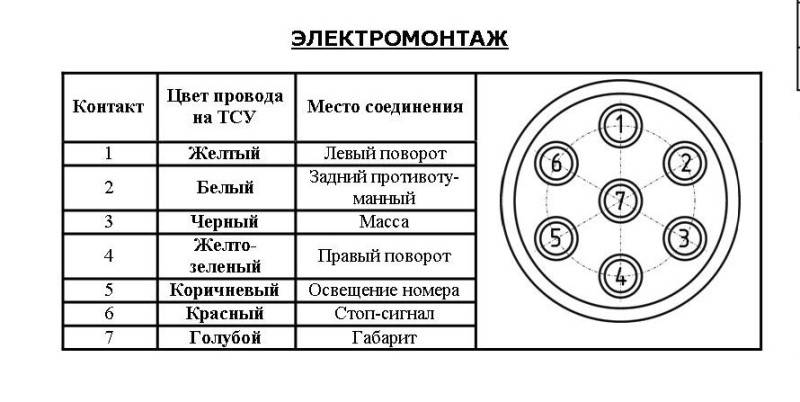

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

• сигнал на левый поворот;
• задний ход;
• масса 12В;
• сигнал на правый поворот;
• правый габаритный сигнал;
• Стоп сигнал;
• левый габаритный сигнал.

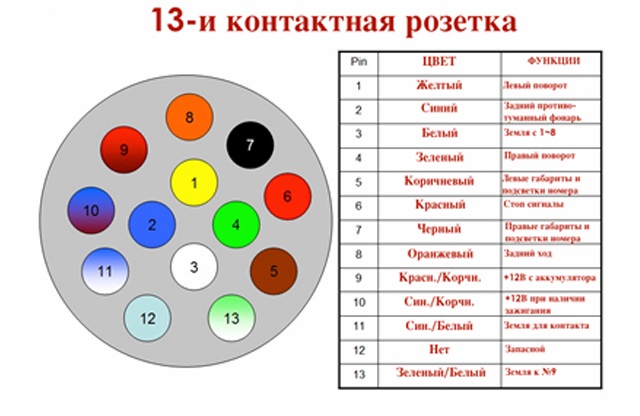

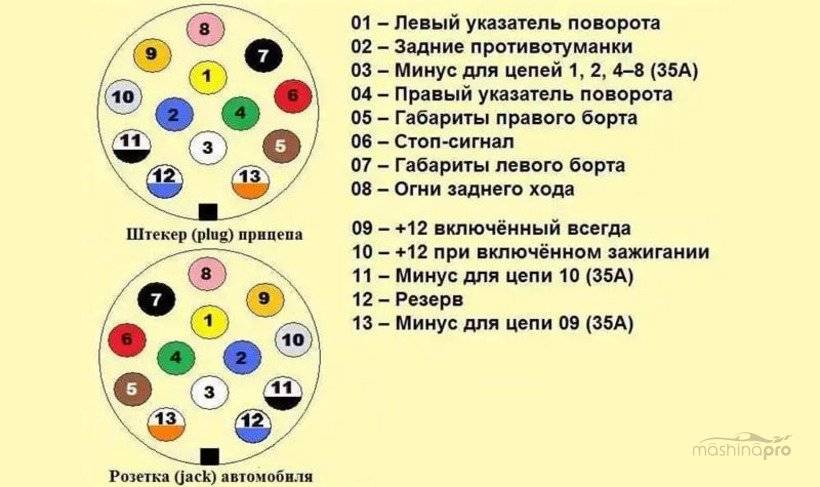

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

• указатель левого поворота;
• противотуманные задние фонари;
• масса в цепи 1,2,4-8;
• указатель правого поворота;
• сигнал правый габаритный;
• Стоп сигнал;
• сигнал левый габаритный;
• сигнал заднего хода;
• +12 В постоянно;
• +12В при включении зажигания;
• масса в цепи 10;
• Резервный пин;
• масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Основные стандарты

Характеристики разъёмов для автомобильных прицепов, согласно требований Международной организации по стандартизации (ISO), рассматриваются технической комиссией не менее одного раза в 5 лет. В стандарте предусматриваются габариты устройства, распиновка, необходимые испытания и требования к электрическим соединениям для буксирующих и буксируемых транспортных средств. Кроме того, в нём указывается парковочная розетка и вилка при отключении. По итогам заседания членов ISO утверждённый документ должен соответствовать Целям устойчивого развития (Sustainable Development Goals) установленным в 2015 г. на заседании ООН.

Основные стандарты разъемов для подключения тягачей, прицепов:

• пятиконтактный (5pin) ISO1724;
• семиконтактный (7pin): 12N (ISO1724), 12S (ISO3732), 24N (ISO1185), 24S (ISO3731);
• тринадцатиконтактный (13pin) ISO11446 (-1,-2);
• пятнадцатиконтактный (15pin) ISO12098.

Обозначение пинов по цветам определено в ISO4141. В основном требования вышеперечисленных стандартов распространяются на проводку с напряжением 12 В. Однако, в настоящее время у многих производителей встречаются собственные конструктивные решения, которые поддерживают системы подключения с питанием до 24 В (для крупногабаритного буксируемого транспорта). Разберём некоторые из них более поподробней.

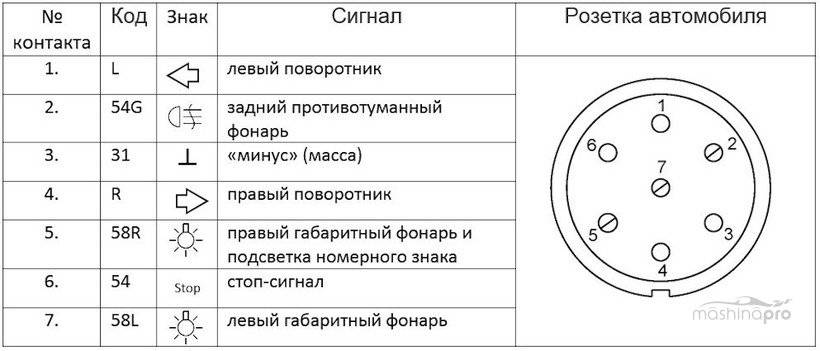

Распиновка 7 пиновой розетки

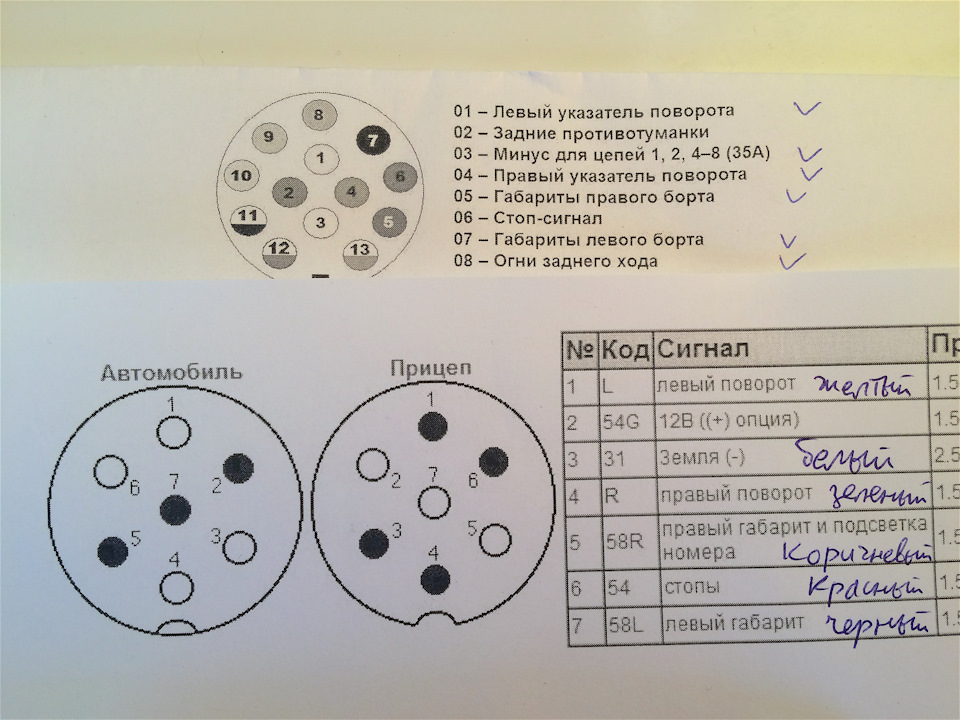

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

1. Сигнал управления поворотником левого борта.
2. Подключение ПТФ (в иномарках контакт может быть не задействован).
3. Масса.
4. Сигнал управления поворотником правого борта.
5. Габаритные огни левого борта.
6. Управление стоп-сигналами.
7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

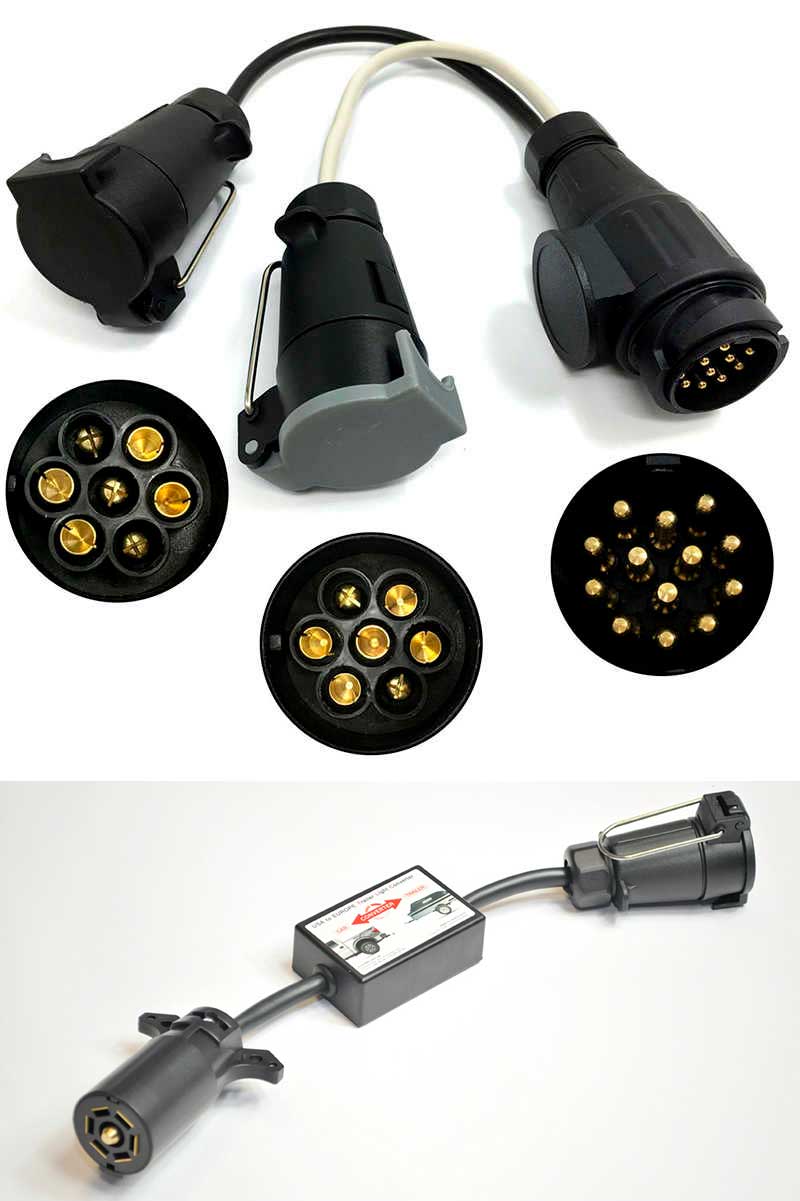

Переходник с 7 на 13 пин

Еще важно знать 5 нюансов о подключении:

Рисунок 4. 5 нюансов о подключении розетки фаркопа

Посмотрите на картинке разъем фаркопа. Выключение не составит особой сложности, особенно если имеется универсальный составляющий элемент, представляющий собой разъем фаркопа. Очень удобно производить соединение в том случае, если вилка и розетка совпадают по разъемам. Соответственно, розетка, состоящая из семи контактов, должна подключаться к семиконтактной вилке . В таком варианте можно будет производить обычное подключение, не забывай совмещать нужные гнезда с соответствующими розетками.

Рисунок 5. 7 пин
Рисунок 6. Крышка

Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Если они совпадают визуально, то можно просто попробовать соединить одно к другому. Если розетка фаркопа качественная, то на ней обязательно должна быть крышечка. Она нужна для предохранения от различных внешних воздействий. Такая защита потребуется в тот момент, когда авто фаркоп не соединён с прицепом.

Рисунок 7. Сращивание

Подключить электронику можно более простым способом. Чтобы совершить подобную операцию, необходимо объединить несколько поводков в группу, и создать результативный симбиоз подачи электрических сигналов. Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Это объясняется тем, что при эксплуатации автомобиля они будут использоваться синхронно. Крепление обеспечивается при помощи кронштейнов.

Следующий способ предполагает изменение электросистемы автомобиля. Это изменение заключается в объединении нескольких проводов, которые ведутся к задней световой, и сигнальной электрике прицепа. Их необходимо соединить с проводами от сцепного устройства. Если на автотранспортном средстве стоит сложная электросхема, тогда придется потратить чуть больше усилий, чем в предыдущих вариантах. Если сигнальные и световые лампочки автомобиля работают без специального микропроцессора, тогда можно подключить 7-канальный фаркоп разъем. Перед тем как начать операцию, следует убедиться, что проводков хватает. Если есть необходимость, то элементы проводки можно изготовить своими руками, используя медный трехжильный полторамиллиметровый провод. На них должна стоять маркировка «ПВС».

Розетка фаркопа

Чтобы правильно произвести соединение, необходимо по одному проводу подать на поворот сигналы, стопы, а также габаритные и противотуманные фары, также туда подключаете освещение номерных знаков. Также потребуется соединение нескольких проводов, которые идут на массу, фару заднего хода, если такая есть. На электронные блоки также устанавливают специальный переходник. Речь идёт о блоке согласования между электрикой, фаркопом и прицепной части автомобиля. При наличии такого соединения, все подключаемые части будут работать бесперебойно и не создавать проблем автомобилисту. Подключение блока согласования фаркопа производится своими руками.

Фото схем подключения схем фаркопа всегда помогут в работе, если возникли трудности.

Подключение розетки для прицепа

Материалы для установки

Для того чтобы розетка легкового прицепа работала безотказно, на материале лучше не экономить. Для работы потребуется:

1. Многожильный провод сечением не менее 1,5 мм. Изоляция должна обеспечивать работу в условиях перепадов температуры.
2. Гофра для укладки проводов в единый пучок. Она дополнительно создаст защиту.
3. Розетка. Нужно смотреть, чтобы ее крышка плотно закрывалась без перекосов. А уплотнительное кольцо обеспечивало герметичность. Клеммы внутри не должны болтаться, иначе это приведет к плохому контакту.
4. Соединители или обжимные замки для сращивания проводов.

Работа розетки происходит в условиях агрессивной среды, поэтому для защиты контактов можно дополнительно использовать силиконовую смазку или солидол.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов

Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.
