Как сделать прямоток тише
Для снижения громкости выхлопа используют устройства, которые уменьшают проходное сечение выхлопного патрубка глушителя. Рассмотрим часто используемые на автомобилях заслонку и флейту.
Установка заслонки
Заслонку устанавливают либо до, либо после глушителя. Громкость выхлопа прямотока будет явно снижена только при полностью закрытой заслонке. Остаются технологические просветы 3–5% для прохода отработавших газов — поэтому мотор не глохнет. В связи с этим мощность двигателя значимо уменьшается из-за перекрытия системы выхлопа.

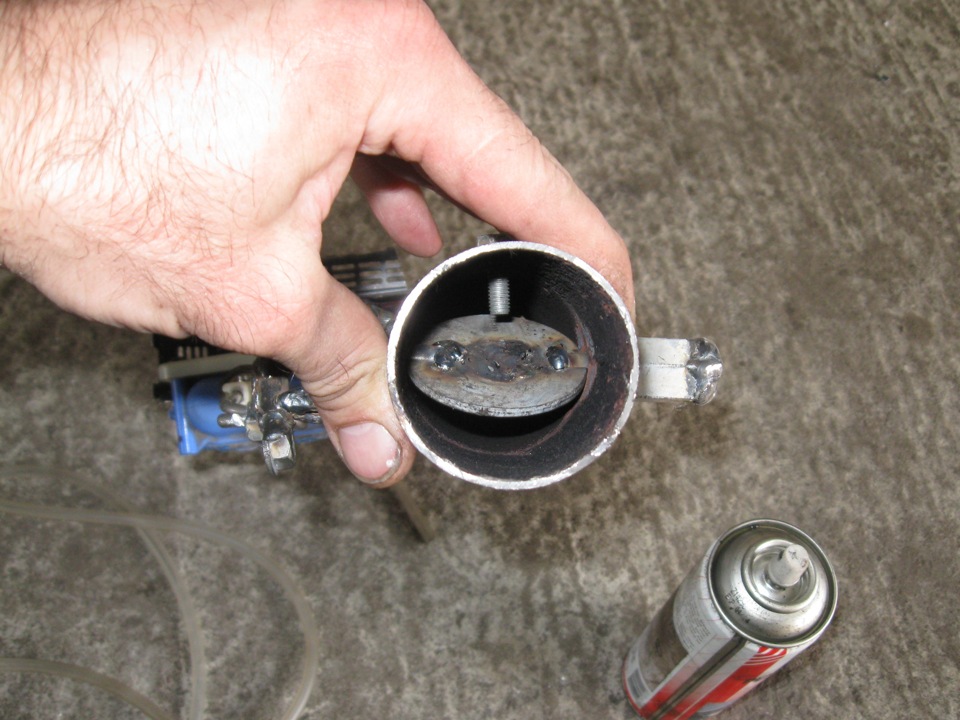

заслонка изготовлена своими руками
Также применяют заслонку для переключения с прямоточного на обратноточный глушитель и наоборот при необходимости. В этом случае устанавливают новый глушитель параллельно старому, а заслонку монтируют перед ними. Эту схему уже используют на некоторых марках автомобилей с завода.
механическая регулировка заслонки осуществляется на ходу водителем из кабины
Проехать с закрытой заслонкой небольшое расстояние можно, а ездить постоянно — неприемлемо для двигателя.
заслонка установлена перед глушителем
Изготовление и установка флейты
Флейта (сайленсер) обладает более предпочтительными характеристиками. Она заглушает просвет выхлопной трубы гораздо меньше, чем заслонка. Флейту можно купить, зная внутренний диаметр выпускного патрубка, или изготовить своими руками. Различные конструкции сайленсера показаны на фото.
заводские модели

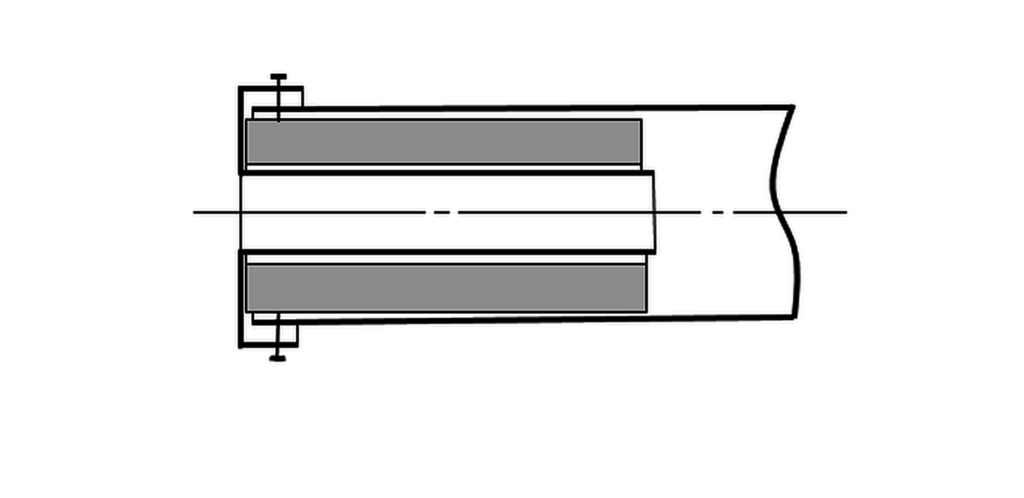

Варианты монтажа флейты
Возможные варианты исполнения флейты.
- Внешнее — для диаметров выпускного патрубка до 50–60 мм.
- Внутреннее — для больших диаметров. Диаметр меньшей трубы должен быть на 15–40% меньше диаметра выходного патрубка, длина — от 0,25–0,35 м до 0,50–0,75 м. В ней, как правило, выполняются разгрузочные отверстия.
- Для улучшения звукоизоляции выхлопа возможен вариант обмотки флейты минеральной ватой. Защищаем её от выдувания по периметру мелкой металлической сеткой, как делали на прямоточном глушителе. Потеря мощности двигателя в этом случае будет более ощутимой, но двигатель будет работать стабильней, чем с закрытой заслонкой.
звук становится «приятней» для ушей автоинспектора
Инструменты и материалы для изготовления флейты
Необходимые инструменты:
- болгарка;
- электродрель;
- аппарат для сварки;
- гаечные ключи.
Заготовки правильнее выбрать из нержавеющей стали толщиной 0,8–1,2 мм, что гарантирует длительность эксплуатации. Заготовки из «чёрных» металлов допустимы толщиной 2,0–2,5 мм или меньше, если планируем кратковременные периоды эксплуатации флейты. В качестве заготовок используем два обрезка трубы и листовой металл для фланца.
Изготовление флейты своими руками
Порядок выполняемых работ:
- Подгоняем все детали в требуемые размеры. Размеры фланца и большей трубы вымеряем «по месту».
Сверлим отверстия.
Для дополнительной разгрузки системы выпуска от избыточного давления отработавших газов сверлят отверстия во фланце.
- Зачищаем, готовим к сварке.
- Самостоятельно или с помощью сварщика свариваем детали, проводим зачистку швов.
- Для защиты от коррозии красим флейту термостойкой краской.
- Монтируем флейту на выхлопной патрубок и наслаждаемся звуком.
Видеоматериалы про флейту
Видео: звук выхлопа через прямоток без флейты
Видео: звучание флейты на том же автомобиле
Для чего нужен прямоточный глушитель?
data-full-width-responsive=»true»>
При проектировании любого автомобиля, конструкторами учитывается количество вырабатываемых двигателем выхлопных газов, и на основе этого создают под мотор систему отвода выхлопных газов с требуемой пропускной способностью.
Внося же изменения в конструкцию силового агрегата – тюнингуя его, меняются многие параметры, в том числе и повышается количество газов. Штатная же система отвода выхлопных газов будет не справляться с поставленной задачей, из-за этого большее количество отработанных газов просто будет «душить» двигатель, по сути, все переделки будут напрасными.
Поэтому тюнингуя силовую установку, переделывается и система отвода выхлопных газов, чтобы в первую очередь повысить пропускную способность. Для этого меняются практически все составные части этой системы – ставиться другой коллектор, трубы увеличенного диаметра и прямоточный глушитель. В результате газы отводятся значительно быстрее, а также осуществляется более лучшая продувка цилиндров от них, что и способствует повышению мощностных показателей, но сказывается на шумовом сопровождении. Мощность силовой установки от использования переработанной системы отвода повышается на 10-15%.
Теперь о звуке, точнее о том, откуда он берется. Вообще причиной сильного шумового эффекта в двигателях внутреннего сгорания является высокая скорость движения выхлопных газов. И чтобы его понизить, в конструкции системы отвода выхлопных газов используется глушитель. Его основная задача – по максимуму снизить скорость движения этих газов, тем самым и уменьшить звуковое сопровождение. По сути, этот элемент в конструкции представляет собой лабиринт для газа, после прохождения которого, скорость его движения значительно снижается, а значит, уменьшается и шум.
Использование в системе отвода выхлопных газов труб увеличенного диаметра и глушителя, у которого этот самый лабиринт отсутствует (прямоточный), приводит к тому, что скорость движения газов не снижается (именно это и нужно, чтобы цилиндры хорошо продувались), а значит, понижение шума системой не осуществляется. Отсюда и насыщенный низкочастотный звук.
Сборка прямотока в корпусе старого глушителя
Если по тем или иным причинам не устраивает вариант покупки готового прямоточного глушителя, возможны два варианта его создания своими руками:
- сборка в корпусе старого глушителя;
- постройка новой детали.
Первый вариант проще и дешевле. Для его осуществления достаточно относительно прямых рук и сварочного инвертора. Преимущество этого способа – минимальное влияние на настройки компьютера по датчику кислорода и незначительное (при правильной сборке) изменение шумности двигателя. Звук станет более басовитым на оборотах, не более.
Готовый самодельный прямоток
Алгоритм работы:
- Снять старый глушитель, вырезать в корпусе окно во всю длину.
- Удалить содержимое и выходную трубу.
- Изготовить и вварить в глушитель «флейту» из перфотрубы или обычной трубы, в которой болгаркой сделаны надрезы или дрелью высверлены отверстия. Такая конструкция рассеивает поток газов, уменьшает шум и температуру выхлопа.
- Вварить выпускную трубу. Для эстетики можно использовать одинарную или двойную хромированную трубу. Часть, которая находится внутри глушителя, перфорировать дрелью.
- Набить глушитель желательно минеральной ватой. Также можно использовать асбестовое полотно, стекловату или другой термоустойчивый материал.
- Заварить окно в корпусе.
Чтобы минимизировать унос наполнителя через отверстия в перфотрубе, ее можно предварительно обмотать металлической сеткой.
Замена обратноточного глушителя на прямоточный своими руками
При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.
Причины замены стандартного глушителя на прямоточный
Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:
- получение прибавки мощности двигателя;
- субъективное улучшение акустических параметров выхлопа;
- повышение эстетических параметров автомобиля;
- полная модернизация выпускного канала;
- установленный глушитель вышел из строя.
Инструменты и материалы для работы
Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.
Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:
- базальтовую или другую минеральную вату;
- мелкоячеистую металлическую сетку;
- металлические сеточки для кухни;
- металлическую стружку.
Инструменты:
- шлифовально-угловая машинка (болгарка);
- дрель или сверлильный станок;
- сварочный аппарат;
- расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.
Переделка старого глушителя
Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.
из старого глушителя вырезаем всё, что не нужно
Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.
небольшое количество мелких отверстий поможет сохранить при выхлопе сочный басистый гул от мотора
Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.
нержавеющая сталь помогает увеличить срок эксплуатации деталей и механизмов в несколько раз
В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.
длину трубы отрезаем в нужный размер
Надеваем на место перфорации трубы металлические сеточки для кухни.
внутреннюю перфорацию перекрываем мелкопористым негорючим материалом
Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.
усиливаем перфорацию, снижая её проницаемость для минеральной ваты
Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.
сварку проводим с соблюдением всех правил безопасности
Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.
наличие нескольких камер способствует большей функциональности глушителя
Работа с минеральной ватой требует индивидуальных средств защиты.
отсутствие металлической сетки между отверстиями и ватой приведёт к более быстрому «выдуванию» ваты из глушителя
- Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.
- Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.
- Монтируем на автомобиль. Заводим двигатель. Радуемся!
- Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.
Как самому сделать прямоточный глушитель
Ничего особо сложного в изготовлении прямотока своими руками нет, надо только обладать минимальными навыками работы с металлом, уметь его размечать, кроить, резать и сваривать. Потребуется также рабочее место и минимальный набор инструментов.
Инструменты
Редко кто планирует строить прямоток на всю оставшуюся жизнь, поэтому не стоит использовать дорогие сорта нержавеющей стали, титан, лазерную сварку и прочие космические технологии.
Но и не надо всё упрощать до сварки оставшимися от дедушки советскими электродами, обмазанными глиной с мелом. Всегда есть разумная середина, позволяющая решать вопросы быстро и эффективно.
Для этого потребуются:
- Сварочный полуавтомат инверторного типа и к нему баллон углекислого газа, оптимальный набор, позволяющий получать прекрасные швы даже начинающему сварщику. А вот с электродами или флюсовой проволокой связываться не стоит;
- Угловая шлифмашинка, в просторечии «болгарка», с дисками 125 мм, больше опасно, меньше неудобно, толщину для резки выбрать 1-1,2 мм, для шлифовки 2,5-6 мм;
- Хорошая двухскоростная электродрель с удобным зажимным патроном;
- Расходники, то есть сварочная проволока, диски для болгарки, свёрла, углекислота;
- Защитное снаряжение, очки, перчатки, маски для лица, костюм сварщика, обувь, исключающая попадание капель металла и искр на ноги работающего.
Для тех, кто никогда не варил металл, придётся потренироваться, хотя полуавтомат с углекислотой максимально лоялен к начинающим.
Материалы
Конкретный набор зависит от выбранного способа изготовления, но есть и общие ингредиенты.
- труба большого диаметра для наружного корпуса, можно использовать пустой газовый баллон подходящего размера;
- внутренняя труба диаметром 50-60 мм с толщиной стенок порядка 2 мм;
- подводящий и выхлопной патрубки;
- листовой металл 1,5-2 мм для фланцев корпуса;
- наполнитель, можно использовать металлическую губку, минеральную вату с обёрткой из стеклоткани;
Использовать можно конструкционную сталь, а для создания декоративного наружного патрубка насадку из нержавейки.
Инструкция + видео
Внутренняя труба должна иметь перфорацию стенки на расположенном внутри корпуса участке. Выполняется она сверлением множества отверстий диаметром 5-8 мм.
Затем к трубе привариваются фланцы, и она обматывается минеральной ватой со стеклотканью или металлической губкой, смотря какой вариант выбран.
Вся конструкция с фланцами и набивкой помещается в наружный корпус и фланцы обвариваются по диаметру, глушитель должен быть герметичен.
К полученному изделию приваривается подводящий фитинг и выходной патрубок.
Снаружи глушитель лучше покрасить специальной термостойкой краской для тормозных суппортов или выпускных систем. Обычные покрытия не подойдут, при такой температуре обгорит любая краска, кроме специализированных.
Как еще уменьшить шум выхлопной системы
Полученный звук и дополнительная мощность скорее всего понравятся только владельцу нового глушителя и его близким по духу друзьям. Для остальных можно предусмотреть некоторые меры по снижению шума, когда это будет критично.
Обычно используется или управляемая заслонка на выхлопе или съёмная коническая вставка в виде перфорированной трубки с расширителем, называемая ещё флейтой.
Флейту можно быстро установить или удалить, когда в ней нет необходимости, а заслонка, напоминающая дроссель инжекторного двигателя, способна управляться дистанционно, при желании хоть с места водителя.
В более сложных системах выпуска применяются даже переключающие заслонки, когда поток можно по желанию направлять либо в стандартный глушитель, либо в спортивный прямоточный.
Мощность и прямоток, три разных мнения
Многие владельцы автомобилей ВАЗ или, к примеру, Митсубиси Лансер 10, Мазда 3, устанавливая на свои транспортные средства прямоточные системы выхлопа преследуют несколько целей, как правило, их две:
- Тюнинговать свой автомобиль;
- Повысить мощность двигателя, мол установка спортивного аналога оставит многих сзади при трогании на светофоре.
Мнение первое – это действительно так. Насчет тюнинга споров нет, этот момент мы упускаем. А вот насчет увеличения мощности существует другое мнение, и оно противоположное.
Мнение второе – спортивный глушитель без глубокого тюнинга двигателя не даст прироста мощности и частично оно совпадает с мнением специалистов.
Третье мнение от профессионалов – ощутимое увеличение мощности двигателя возможно только после существенной его переработки, а прямоточный глушитель, это второстепенная часть вопроса.
Тюнингованный силовой агрегат вырабатывает больше выхлопных газов, а, следовательно, стандартная выхлопная система не будет, особенно на больших оборотах, справляться со своими задачами.
Поэтому необходимо будет увеличивать диаметр всех труб, ставить тюнингованный коллектор, а уже потом прямоточный глушитель.
Как раз на спортивных автомобилях устанавливают не простые двигателя, а требующие к себе особого внимания. И как раз прямоточная система выхлопа вписывается в общую картину тюнингового мотора.
Зачем это нужно
Не стоит говорить, что доработанная система выхлопа придаст автомобилю сверхмощность, но вот уровень создаваемого двигателем рёва способен напугать соседей и прохожих, ненароком оказавшихся рядом с вашей «ласточкой». Но зато на трассе ваш автомобиль будут пропускать вперёд и провожать удивлёнными взглядами водители «крутых» иномарок, двигатель которых обладает даже большей мощностью, чем ваш. Но вот обычная система выхлопа, не прошедшая модернизации и так называемого тюнинга, не даёт двигателю заработать на полную мощь.
Вот так выглядит прямоточный глушитель:
Прямоточный глушитель
Всего две трубы разного диаметра, помещённых одна в другую. Зато какой эффект!
Как сделать прямоток своими руками
Хорошая прямоточная система, выпускаемая производителями спортивных автомобилей, стоит серьезных денег, и желание сделать прямоток самостоятельно вполне понятно. Если смотреть на подобные аксессуары подробно, то можно заметить, что они представляют собой стандартный выхлопной выпуск с измененной конструкцией – сглаженные изгибы и малое число сварных швов. За счет подобного строения выхлопной системы автомобилю становится проще справляться с выбросом отработавших газов в атмосферу.
Сделать прямоток своими руками не так уж и сложно, как и установить его на автомобиль, но следует понимать, что подобное вмешательство в конструкцию машины по-своему сказывается на различных моделях. Чаще всего самодельную прямоточную систему устанавливают на «автомобили выходного дня», которые были приобретены, чтобы проводить над ними различные эксперименты.
Чтобы сделать прямоток самостоятельно, потребуется: металлическая труба с толщиной стенок не менее 3 миллиметров, сварочный аппарат, дрель, болгарка (для резки по металлу), нержавеющая сталь (чаще всего используются металлические губки для мытья посуды – около 50 штук).
Процесс самостоятельного производства прямотока следующий:
Необходимо снять с автомобиля установленный глушитель и вскрыть резонатор. Для этого возьмите болгарку и сделайте отверстие по всей длине резонатора, а после разведите в стороны металлические листы, будто вскрывая консервную банку; После этого вы будете видеть все внутренности резонатора, который состоит из двух частей трубы и нескольких ребер жесткости. Все это предстоит вырезать из резонатора «под ноль», чтобы осталась непосредственно его металлическая оболочка. Вырезать удобнее всего при помощи болгарки, но приготовьтесь к тому, что займет это немало времени. Удаляя куски труб, оставьте с каждой стороны по 3-4 сантиметра, чтобы позже было удобнее наваривать модифицированные варианты выхлопа;
Далее берем трубу такого же диаметра, как трубы, оставшиеся торчать в резонаторе с двух сторон. Обрезаем ее таким образом, чтобы ее длины хватило для установки в резонатор между обрезанными кусками и приварке с помощью сварочного аппарата
Здесь важно помнить правило: «Семь раз измерь, один раз отрежь». Если неверно изменить, и отрезанный размер трубы окажется меньше по длине, чем необходимо, придется резать новый кусок – складывать данную деталь из нескольких обрезков труб запрещено; Когда будет отрезана труба необходимой длины, надо приступить к ее модернизации. Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок
При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра
Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок. При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра.
После этого необходимо наварить дырявый кусок трубы на части труб, которые остались торчать в резонаторе; Когда кусок трубы будет надежно приварен, необходимо забить весь резонатор сетчатой нержавеющей сталью. Для этого возьмите 50 приобретенных металлических губок для мытья посуды и начните их укладывать в резонатор, забивая все свободное пространство.
Внимание: некоторые губки могут идти с импровизированными «крючками», сделанными из бумаги, пластика или ткани. Такие элементы обязательно удалить с металла перед его укладкой в резонатор
- Далее закройте резонатор и надежно приварите крышку;
- На этом создание прямотока своими руками можно считать завершенным. Остается установить автомобильный глушитель на место.
Важно отметить, что данный способ лишь один из многих вариантов самостоятельного создания прямоточной трубы из имеющегося глушителя. Некоторые автолюбителю собирают прямоток с нуля, что значительно дороже по затратам и более трудоемко. Подобная модификация простая, и ее сможет выполнить даже водитель без опыта
Подобная модификация простая, и ее сможет выполнить даже водитель без опыта.
Как сделать тихий глушитель на авто – тюнингуем тишину
Лишь небольшая часть автолюбителей хотела бы иметь на своём авто громкий спортивный выхлоп. Подавляющее большинство водителей, наоборот, озадачено вопросом, как сделать тихий глушитель. Езда может быть комфортной лишь в случае, когда в салон проникает как можно меньше посторонних звуков. Глушитель создаёт свой шумовой фон, который можно значительно снизить. Эффект от этого нельзя не заметить.
Основные способы, как сделать глушитель тише
Прежде чем приступать к модернизации выхлопной системы, следует разобраться в природе повышенного звука выхлопа.
С каждым рабочим ходом поршня в камере сгорания цилиндра мотора происходит микровзрыв, который сопровождается существенным резким расширением газов.
Естественно своеобразная взрывная волна, после того, как она сделала своё дело и переместила поршень вниз, с открытием выпускного клапана устремляется по выхлопной системе.
Таким образом, природа шума выхлопной системы двойствена:
- звук от расширения газов;
- шум от вибрации элементов выхлопной системы.
Как известно, основным способом борьбы с шумом является увеличение веса элементов. Чем толще металл, тем меньше вибрация и, соответственно шум. Поэтому выпускной коллектор, который первым принимает на себя раскаленные газы из ГБЦ, выполнен таким массивным.
Многие автолюбители, которые имели возможность сравнить вес выхлопной трубы отечественного автомобиля и зарубежного, отметили, что детали выхлопной системы иномарок значительно тяжелее. Именно поэтому «наши» авто менее комфортны при звукошумовом сравнении.
Снизить скорость движения газа в выхлопной трубе призваны специальные элементы: резонаторы и глушители. Первым в очереди находится резонатор.
Важно
Как только газы под давлением попадают в часть трубы с увеличенным объёмом, они сразу теряют часть энергии и дальше продвигаются с меньшим импульсом.
В системе лабиринтов глушителя выхлопные газы окончательно теряют свою энергию, рассеиваются. Настоящий тихий глушитель на иномарке довольно тяжелый и имеет несколько отдельных корпусов.
Делаем тихий глушитель своими руками
Принимаясь за модернизацию выхлопной системы с целью уменьшения звука выхлопа, следует быть готовым технически и материально. Для работы понадобится полный набор автослесарного инструмента. Кроме того, вам понадобится обязательно:
- сварочный аппарат (желательно полуавтомат или инвертор);
- углошлифовальная машина с набором дисков;
- верстак, оборудованный тисками.
Одним из самых доступных способов получить негромкий глушитель в условиях среднестатистического гаража, является включение в имеющуюся выхлопную систему дополнительного резонатора.
Вариантов модернизации выхлопной системы также два: инсталляция на участке между основным резонатором и глушителем дополнительного резонатора заводского производства или изготовление устройства своими руками.
Рассматривая вопрос о том, как сделать глушитель тише, следует учитывать, что любой из вариантов может повлечь разные расходы. Если автолюбитель не ограничен в бюджете, то можно смело покупать новый резонатор, вырезать часть трубы и вварить его на освободившееся место. Второй способ оказывается более увлекательным и о нём следует рассказать более подробно.
Технология изготовления дополнительного резонатора состоит из следующих этапов:
- изготовление корпуса (бочки) из отрезка стальной тонкостенной трубы или листовой стали в виде двух половинок;
- выполнение на участке трубы выхлопной системы, соответствующем длине корпуса, за основным резонатором отверстий;
- соединение половинок корпуса на трубе с отверстиями и обваривание;
- закладка в полость нового корпуса базальтовой минеральной ваты;
- заваривание торцевых частей резонатора.
В завершение следует обработать сварные швы, зачистить и обезжирить новый резонатор, при возможности покрасить его термоустойчивой краской.
Дополнительные проблемы тихого автомобиля
После того, как разрешен вопрос, как сделать тихий глушитель, становятся очевидными некоторые проблемные места. В первую очередь следует помнить, что любой из способов изготовление «тихой» системы выхлопа, обязательно приведёт к увеличению веса конструкции.
Это в свою очередь обязывает автолюбителя принять дополнительные меры по усилению кронштейнов и резиновых амортизаторов.
Другой момент, который следует учитывать – изменение баланса поступающего воздуха в мотор и выхлопных газов.
После модернизации системы выхлопа обязательно следует провести испытания работы мотора в разных режимах и осуществить дополнительные регулировки системы подачи топлива и фильтрации воздуха.
