Прерыватель-распределитель зажигания – подробно изучаем механизм

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания.
В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

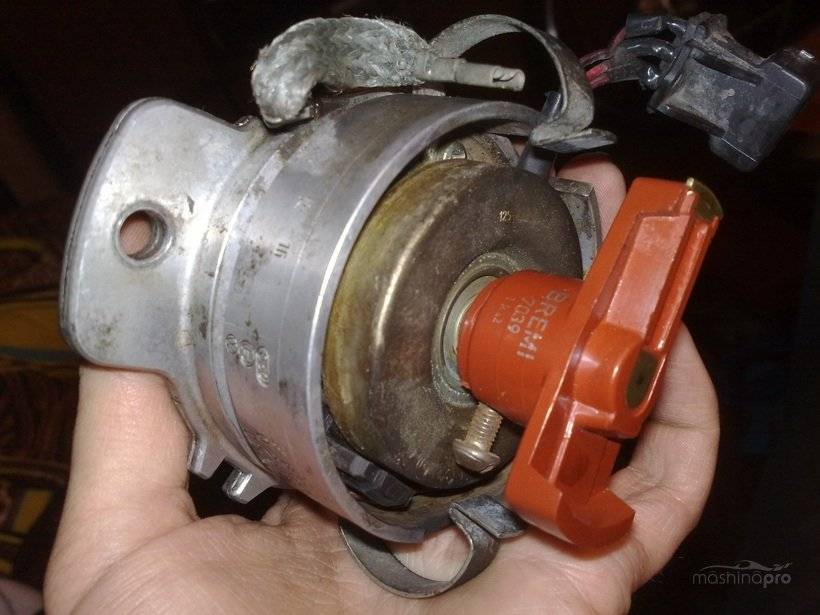

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя.

Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

Крышка

Крышка распределителя – это первая составляющая, на которую стоит обратить внимание. Именно в этой части трамблера происходят самые важные действия, именно здесь больше всего нагрузки

В связи с этим крышка и ее элементы приходят в негодность раньше остальных.

Помимо крышки, часто в зону риска из элементов трамблера попадают ротор, контактная группа, датчик холла, подшипники и т. д.

Итак, симптомы неисправной крышки распределителя незамысловаты, однако коварны. Сам мотор может начать дергаться в процессе езды, обороты его проваливаться или не набираться вовсе. А в дождь проблема даст о себе знать еще больше, вплоть до невозможности проехать и пару метров.

Контактная система зажигания

Контактная система зажигания является самым старым типом системы зажигания. В настоящее время данная система применяется на некоторых моделях отечественных автомобилей (т.н. «классике»). Создание высокого напряжения и распределение его по цилиндрам в данной системе происходит с помощью контактов.

Контактная система зажигания состоит из следующих элементов: источника питания, выключателя зажигания, механического прерывателя тока низкого напряжения, катушки зажигания, механического распределителя тока высокого напряжения, центробежного регулятора опережения зажигания, вакуумного регулятора опережения зажигания, свечей зажигания и высоковольтных проводов.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения. Катушка имеет две обмотки – низкого и высокого напряжения.

Механический распределитель обеспечивает распределение тока высокого напряжения по свечам цилиндров двигателя. Распределитель состоит из ротора (обиходное название «бегунок») и крышки. В крышке выполнены центральный и боковые контакты. На центральный контакт подается высокое напряжение от катушки зажигания. Через боковые контакты высокое напряжение передается на соответствующие свечи зажигания.

Прерыватель и распределитель конструктивно объединены в одном корпусе и приводятся в действие от коленчатого вала двигателя. Данное устройство имеет общее название прерыватель-распределитель (обиходное название – «трамблер»).

Центробежный регулятор опережения зажигания служит для изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя. Конструктивно центробежный регулятор состоит из двух грузиков. Грузики воздействуют на подвижную пластину, на которой расположены кулачки прерывателя.

Углом опережения зажигания называется угол поворота коленчатого вала двигателя, при котором происходит подача тока высокого напряжения на свечи зажигания. Для того, чтобы топливно-воздушная смесь полностью и эффективно сгорела зажигание производится с опережением, т.е. до достижения поршнем верхней мертвой точки.

Модуль зажигания ваз 2114

Установка угла опережения зажигания производится регулировкой положения прерывателя-распределителя в двигателе.

Вакуумный регулятор опережения зажигания обеспечивает изменение угла опережения зажигания в зависимости от нагрузки на двигатель. Нагрузка на двигатель определяется степенью открытия дроссельной заслонки (положением педали газа). Вакуумный регулятор соединен с полостью за дроссельной заслонкой и, в зависимости от степени разряжения в полости, изменяет угол опережения зажигания.

Высоковольтные провода служат для подачи тока высокого напряжения от катушки зажигания к распределителю и от распределителя на свечи зажигания.

Свеча зажигания предназначена для воспламенения топливно-воздушной смеси путем образования искрового разряда.

Принцип работы контактной системы зажигания

При замкнутом контакте прерывателя ток низкого напряжения протекает по первичной обмотке катушки зажигания. При размыкании контактов во вторичной обмотке катушки зажигания индуцируется ток высокого напряжения. По высоковольтным проводам ток высокого напряжения подается на крышку распределителя, от которой распределяется по соответствующим свечам зажигания с определенным углом опережения зажигания.

При увеличении оборотов коленчатого вала двигателя, увеличиваются обороты вала прерывателя распределителя. Грузики центробежного регулятора опережения зажигания под действием центробежной силы расходятся, перемещая подвижную платину с кулачками прерывателя. Контакты прерывателя размыкаются раньше, тем самым увеличивается угол опережения зажигания. При уменьшении оборотов коленчатого вала двигателя угол опережения зажигания уменьшается.

Дальнейшим развитием контактной системы зажигания является контактно-транзисторная система зажигания. В цепи первичной обмотки катушки зажигания применен транзисторный коммутатор, управляемый контактами прерывателя. В данной системе за счет применения транзисторного коммутатора уменьшена сила тока в цепи первичной обмотки, тем самым увеличен срок службы контактов прерывателя.

Lada 2106 exportSL › Logbook › Установка бесконтактной системы зажигания (БСЗ) на ВАЗ 2106

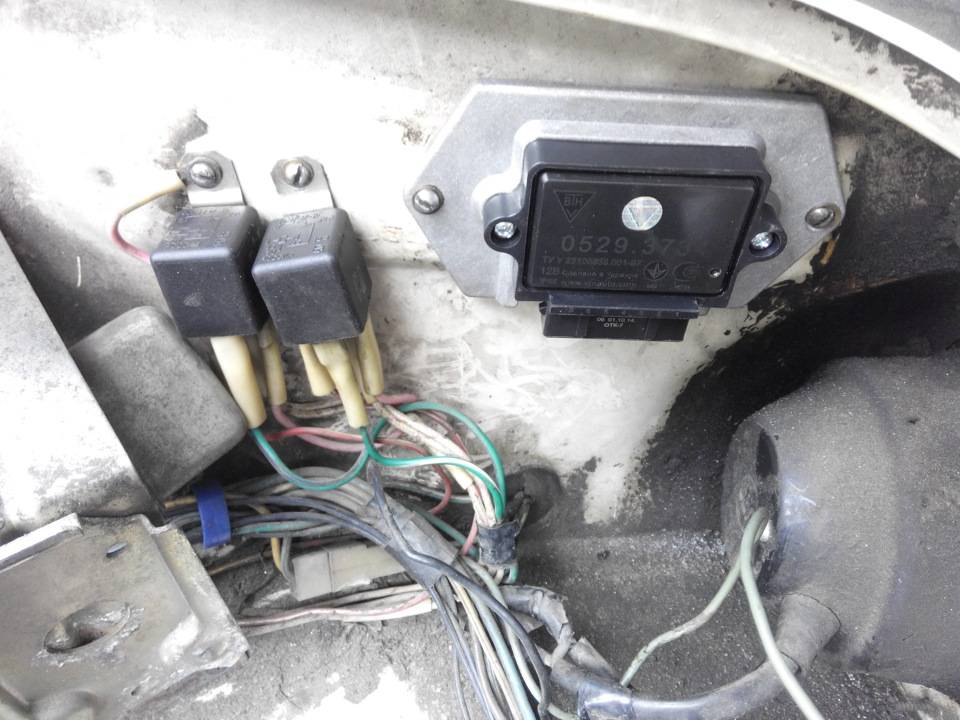

Всем Привет! Сегодня установил БСЗ на машину и также заменил 2 релюшки СССР на новодел, меньшего размера потому что старые много места занимали.

Устанавливал и регулировал по этой схеме:Установку совершайте уже с правильно отрегулированным зажиганием (старым трамблёром).1. Снимаем крышку, с высоковольтными проводами, трамблёра.2. Отключаем высоковольтный провод с катушки.3. При помощи стартера (короткими включениями) выставляем направление резистора (бегунка, с верху трамблера) ровно перпидикулярно двигателю (или так как Вам будет удобней запомнить точное направление «бегунка»). После этого проворачивать коленвал двигателя нельзя (включать стартер).4. Справа, на корпусе трамблёра, вместе где он прикасается с двигателем, есть пять меток для регулировки угла опережения зажигания — зделайте метку, на двигателе, напротив средней метки на трамблёре. Что бы потом правильно поставить корпус нового трамблёра.5. Ключём на 13 откручиваем гайку со шпильки на крепёжной вилке трамблера. И снимаем старый трамблер, а так же отключаем провод от катушки идущий к трамблёру.6. Берём новый трамблёр, снимаем с него крышку, и вставлям в двигатель (обратно вместо старого трамблёра), таким образом, что бы бегунок на новом трамблере встал в направлении, как вы заметили в пункте 3, точно перпендикулярно двигателю и досылаем трамблер в штатное место. Возможно небольшое отклонение, до 5 градусов, потом отрегулируем.7. Теперь поворачиваем корпус прамблера так, как вы заметили в пункте 4. Совместите метки: Средней меткой на корпусе трамблера с меткой, которую вы сделали на двигателе. И зажимаем гайкой крепёжную вилку трамблёра.8. Одеваем новую крышку трамблера, с высоковольтными проводами, на новый траблер.9. Меняем старую катушку на новую (27.3705)10. Подключаем штатные провода (кроме одного провода щедший от старого трамблера, мы его сняли вместе со старым трамблёром) к новой катушке вместе с новыми проводами синего и коричнового цветов (из нового пучка проводов от Нивы 21213, для подлючения бесконтактного зажигания, с двумя разъёмами). Коричневые провода к контакту «К», а синие к контакту «Б» новой катушки. А так же подключаем высоковольтный провод с крышки трамблера к высоковольтному контакту на катушке и один разъем, 3-х штырьковый, из пучка проводов (от Нивы) подключаем к трамблёру.11. Теперь устанавливаем комутатор. Удобнее свего его прикрутить к свободному месту между бачком омывателя и левой фарой, ближнего света (ВАЗ 2106), там есть такое место, выдавлено в металле плостая площадка, сантиметров 5 ввысоту и сантиметров 10-15 в длину. Вот на эту площадку и нужно установить коммутатор, радиатором на эту площадку (коммутатор установлен на собственны радиатор — металлическая пластина с двумя «ушами» для крепления). Сверлим две дырки под «уши» радиатора коммутатора (бачёк омывателя, пока лучше снять — для удобства.). Прикручиваем на саморезы, не забыв при этом из пучка проводов прикрутить контакт черного цвета (он самый короткий в пучке) на одно из «ух» радиатора коммутатора («Корпус» или «земля» или «общий»). Подключам коммутатор в соответствующий разъём (из пучка проводов от нивы).12. Проверяем подлючения всех проводов, согласно схеме!13. Если все согласно схеме, можно заводить.У меня завилась «с пол пинка»Если были отклонения (в пункте 6) при установке траблера — Регулируем угол опережения (трамблером). Ослабляем крепёжную вилку трамблёра и по маленьку поварачиваем корпус трамблёра, в пределах пяти меток на трамблере, относительно Вашей метки на двигателе ваз 2105. Специфику регулировки читайте в P.S.После этого Регулируем холостой ход. Специфику регулировки читайте в P.S. Или обратитесь в сервис.

1. Регулировка опережения зажигания без приборов, самостоятельно. (трамблёр).

Если Вы правильно выполнили инструкцию по установке, то машина у вас всёравно заведётся.

Разогрейте машину до 85-90 градусов (поездите), потом наберите скорость 40 км.час и на 4 передаче резко дайте «газу»

Идеальный вариант, когда ощущается детонация в течении 2-3 секунд и уверенно набирает скорость.

Если застучали «пальцы», то поверните чуть-чуть (1 градус) трамблер по часовой стрелке и снова так же попробуйте, до тех пор пока палцы перестанут стучать.

Если ощущается «провал» то поверните трамблёр против часовой стрелки.

Замена трамблера

Прежде чем приступать к снятию трамблера (распределителя зажигания) на ВАЗ 2109-2108, необходимо обязательно отсоединить минусовую клемму от аккумуляторной батареи

Данная процедура выполняется своими силами не так сложно, как может показаться, но есть очень важные моменты, на которые стоит обратить внимание

Об этом будет подробно рассказано в процессе описания процедуры. Для выполнения данного ремонта понадобятся следующие инструменты:

1. Ключ на 10 рожковый или накидной
2. Головка торцевая и трещоточная рукоятка
3. Отвертка с крестовым лезвием

Порядок снятия и установки трамблера на ВАЗ 2109-2108

Итак, прежде чем приступать к снятию, обратите внимание на положение установки трамблера относительно корпуса. Обязательно запомните или нанесите метки, чтобы при установке поставить его в такое же положение

метки положения трамблера на ВАЗ 2109-2108

Затем необходимо отсоединить высоковольтные провода от крышки распределителя: 4 свечных и один центральный с катушки зажигания: отсоединение высоковольтных проводов от трамблера на ВАЗ 2109-2108

Также необходимо отключить штекер с проводами, который наглядно показан на фото ниже: отсоединение штекера проводов от трамблера на ВАЗ 2109-2108

Затем сдергиваем тонкий шланг от вакуум-корректора распределителя: отсоединение шланга от вакуум-корректора трамблера на ВАЗ 2109-2108

Теперь можно приступать непосредственно к откручиванию гаек крепления самого трамблера ВАЗ 2109-2108. Всего их три штуки: одна находится по центру сверху: гайки крепления трамблера на Ваз 2109-2108

И две остальные находятся по бокам, и их удобнее откручивать обычным рожковым ключом, так как трещоткой с головкой туда просто не подлезть. Боковые пока не откручивайте до конца, так как нужно выставить метки ВМТ.

Но прежде чем снимать распределитель зажигания, необходимо установить поршень 1-го цилиндра в ВМТ. Для этого через отверстие в картере КПП (предварительно вынув резиновую заглушку) нужно совместить метки на корпусе и маховике. Установив рычаг КПП в нейтральное положение, ключом на 19 прокручивайте шкив коленвала до необходимого момента. Вот так это должно выглядеть: выставление меток ГРМ на ВАЗ 2109

И только после этого откручиваем две оставшиеся гайки и приступаем к снятию трамблера, снимая его со шпилек в сторону: замена трамблера на ВАЗ 2109-2108

Если вы решили произвести замену трамблера, то необходимо купить новый, цена которого на автомобили ВАЗ 2109-2108 составляет порядка 1000 рублей. Перед установкой необходимо снять крышку, открутив два болтика ее крепления: снять крышку трамблера на ВАЗ 2109-2108

И когда будете ставить на место, смотрите, чтобы наружный контакт бегунка во время установки находился ровно напротив вывода первого цилиндра на крышке: установка трамблера на ВАЗ 2109-2108

То есть, после того, как распределитель надели на шпильки корпуса, прислоните крышку и посмотрите, совпадает ли положение контакта бегунка с выводом 1-го цилиндра: правильно установить положение бегунка трамблера на ВАЗ 2109-2108

И после этого окончательно закручиваем все гайки крепления трамблера и устанавливаем крышку на свое место. И не забываем, что необходимо соблюдать первоначальное положение распределителя относительно корпуса, чтобы сохранить момент зажигания.

Виды трамблеров

Трамблёры бывают 3 видов:


• бесконтактный;
• контактный;
• электронный.




Современные системы зажигания схожи между собой — отличаются только процессы образования
импульса. Накопители делят на емкостные и индуктивные. Индуктивный накопитель —
трансформатор, состоящий из первичной и вторичной обмоток. Первичная индукция
формирует ток, вторичная — повышает напряжение, которого достаточно, чтобы
пробить воздушный зазор свечи.

При необходимости замены распределителя нужно покупать деталь под конкретную модель автомобиля. Например, на “Копейке” слишком короткий вал, для “Тройки” нужен подлиннее. Замену распределителя лучше доверить
мастерам-профессионалам, поскольку, если подойти к процедуре при отсутствии опыта
и должных навыков, можно не только наломать еще больше дров, но и получить серьёзную
травму.

Устройство системы зажигания ГАЗ 53

На ГАЗ-53 установлена бесконтактная транзисторная система зажигания, первичная цепь которой выдает напряжение 12 вольт. Система зажигания считается батарейной, состоящей из источников электрического тока, которым может выступать аккумуляторная батарея, катушки зажигания, коммутатора, датчика-распределителя, и другого электрооборудования газ 53, которое чаще всего и вызывает проблемы, так как его необходимо настраивать, свечей с наконечниками, добавочного резистора, выключателя зажигания проводов низкого и высокого напряжения.

на чертеже показана полная схема системы зажигания ГАЗ-53

Система зажигания является одной из самых важных систем в автомобиле, так как именно от ее исправной работы зависит работа двигателя, а также расход топлива всего автомобиля. Для подавления радиопомех, которые создают провода высокого напряжения и наконечники свеч, на первых установлены распределенное сопротивление, а на вторых — подавительные резисторы.

В свою очередь катушка состоит из трансформатора, в который вмонтирован железный сердечник. На этот сердечник сверху намотана первичная обмотка, а под ней вторичная. Сам трансформатор является стальным корпусом, который герметично закрыт, внутри него вместе с сердечником залито масло.

Для обслуживания этого трансформатора предусмотрена пластмассовая крышка, которая способна выдержать воздействие высокого напряжения.

Первые грузовые автомобили ГАЗ 53 имели контактно-транзисторную систему зажигания, затем она стала бесконтактной электронной. Так как контактная (или контактно-транзисторная) система уже безнадежно устарела, будем рассматривать бесконтактную систему. Система зажигания ГАЗ 53 состоит из низковольтной и высоковольтной цепи. В низковольтную цепь входит:

1. Аккумуляторная батарея. В батарее параллельно между собой соединены шесть банок по 2 вольта, в общей сложности получается 12 вольт. На ГАЗ 53 стандартно устанавливается аккумулятор 6СТ-75 емкостью 75 а/ч.
2. Аккумуляторные провода с клеммами. Провода многожильные и имеют большое сечение.
3. Замок зажигания. Служит для подачи питания в низковольтную цепь.

   В самом крайнем левом положении (по часовой стрелке) замыкаются контакты на втягивающем реле стартера, и двигатель стартером приводится в движение.

4. Прерыватель. В ГАЗ 53 он находится в трамблере. В контактном зажигании роль прерывателя выполняли кулачковый вал трамблера и контакты зажигания, в более современном варианте роль прерывателя выполняет датчик Холла.
5. Коммутатор. Обеспечивает стабильную работу прерывателя.
6. Вариатор (сопротивление). Обеспечивает стабильный запуск двигателя и разгружает работу катушки зажигания на больших оборотах ДВС. За счет вариатора катушка не перегревается. На более современных вариантах системы вариатор был убран (в модели газ 3307), а роль вариатора стал выполнять дополнительный транзистор, находящийся в схеме нового коммутатора.
7. Первичная обмотка катушки зажигания (КЗ). Имеет небольшое количество витков и относительно толстый медный провод.

Проверка катушки зажигания мультиметром

Во вторичной (высоковольтной) цепи присутствуют следующие элементы:

1. Вторичная обмотка КЗ. Имеет большое количество витков и тонкий медный провод.
2. Распределитель зажигания ГАЗ 53. Распределительная часть трамблера состоит из вала, крышки распределителя и бегунка.
3. Высоковольтные провода и наконечники. По ним высоковольтный импульс поступает на свечи зажигания.
4. Свечи зажигания.

Как известно, на грузовых автомобилях применяется такая система электрооборудования, где потребители тока соединяются с источниками лишь единственным проводом (другой провод идет на массу).

Из чего состоит устройство

Компоненты трамблера – это целый мир. Каждый из элементов играет важную роль в функционировании не только распределителя, но и всей системы зажигания. Рассмотрим основные детали, влияющие на работу устройства.

1. Ротор	Этот компонент функционирует в тандеме с шестерней распредвала.
2. Прерыватель	Деталь содержит кулачковую муфту, функционирующую в комплекте с центробежной муфтой.
3. Бегунок	Обязательный элемент, фиксируемый к валу. Он вращается одновременно с валом.
4. Катушка	Деталь имеет двойную обмотку, обязательный элемент электрики.
5. ВК	Регулятор вакуумный, четко обеспечивающий опережение зажигания. Основным компонентом ВК, в свою очередь, является конденсатор, поглощающий части заряда и защищающий контакты от возможного оплавления.

ВК-контроллер – это регулятор, способный оказывать влияние на УОЗ

Особенно это важно бывает, когда меняется нагрузка автомобильной силовой установки. Отдельно вносятся коррективы в работу компонентов распределительного устройства

Схема вакуумного регулятора опережения зажигания

Специалисты рекомендуют определять производительность с помощью дросс-заслонки.

По сути, ВК-контроллер являет собой закрытую полость. Внутри конструкции имеется диафрагма, обеспечивающая наилучшие рабочие характеристики. Одна из полостей направлена в сторону карбюратора.

В процессе разрядки диафрагма устремляется вперед и от этого сжимается диск подвижного типа, а также кулачок-прерыватель. По текущей ситуации, корректируется время срабатывания.

Распределитель способен видоизменять искрообразовательный момент, оказывая таким образом на действующие характеристики силовой установки влияние.

В распределителях определенных видов нередко устанавливается октан-корректор. Компонент отвечает за скорость вращения валика.

Трамблер и его устройство

Примечательно, что на самых первых моделях трамблера октан-корректор регулировался вручную. Это добавляло лишние хлопоты водителям. Современные компоненты функционируют полностью автоматически.

Октан-корректор трамблера – элемент важнейший, иначе бы его не ставили. Нормально функционировать без него определенный вид распределителя не может. Именно этот регулятор меняет УОЗ, если владельцем заливается топливо с другим ОЧ.

Что касается самой конструкции регулятора, то внешне октан-корректор напоминает две пластинки, наделенные еще стрелкой. На последней имеются особые риски, посредством которых регулируется УОЗ. Кстати, такая же стрелка монтируется и на силовую установку.

Каким бы ни был идеальным трамблер автомобиля, время, технический прогресс и стремление человека повысить эксплуатационный комфорт не стоят на месте. Бесконтактная система зажигания, это, безусловно, шаг вперед.

Она является конструктивным продолжением контактно-транзисторной системы зажигания. Отличие – вместо прерывающей и размыкающей контактной группы установлен датчик бесконтактного типа.

Новая система сегодня штатно устанавливается на все известные иномарки, некоторые модели отечественных авто. Преимущества этой системы перед старой налицо: снижается в несколько раз расход топлива, уменьшается количество выбросов, повышается мощность силовой установки. Благодаря новой системе зажигания лучше и качественнее сгорает также топливно-воздушная смесь.

Бесконтактная система зажигания схема

Бесконтактная система зажигания включает в свой состав ряд элементов, среди которых наиглавнейшее значение имеет, конечно же, трамблер. Он соединяется со свечами и интегрируется с катушкой зажигания. Для этого используются специальные бронепровода.

Классический принцип функционирования БСЗ представлен в таблице ниже.

1	При вращении коленчатого вала двигателя датчик-распределитель формирует импульсы напряжения и передает их на транзисторный коммутатор.
2	Коммутатор создает импульсы тока в цепи первичной обмотки катушки зажигания.
3	В момент прерывания тока индуцируется ток высокого напряжения во вторичной обмотке катушки зажигания.
4	Ток высокого напряжения подается на центральный контакт распределителя.
5	В соответствии с порядком работы цилиндров двигателя ток высокого напряжения подается по проводам высокого напряжения на свечи зажигания.
6	Свечи зажигания осуществляют воспламенение топливно-воздушной смеси.

Что касается корректировки УОЗ, то за это в бесконтактной системе в ответе бывает РОЗ. В ходе изменения нагрузки на мотор, регулирование УОЗ уже осуществляет ВК-регулятор.

Таким образом, зная содержимое трамблера, принцип его функционирования, назначение и преимущества, можно многое понять для себя.

С чего начать выставление зажигания

• Свечи зажигания. Убедитесь, что они находятся в исправном состоянии. Если на их поверхности есть нагар, удалите его. Также, не забудьте отрегулировать зазор свечей зажигания.
• Контакты прерывателя. Проверьте контакты, если на них есть следы выгорания металла или коррозия, замените их. Ремонтировать данные сегменты не рекомендуется, они стоят не больших денег и новые прослужат гораздо дольше.
• Конденсатор. Для проверки необходимо использовать специальный тестер на заряд — разряд. Наиболее оптимальным будет стрелочный прибор, он позволит определить максимально точно силу протекания тока, который должен проходить плавно и медленно.
• Катушка зажигания. Протестируйте контакты с помощью тестера, носначала хорошо очистите катушку, крышку распределителя итрамблер от загрязнений. Если крышка имеет нагар, ее нужно заменить новым аналогом.

Карбюратор. Протестируйте карбюратор, если он не в рабочем стоянии или в процессе диагностики были обнаружены мелкие сбои, рекомендуется отремонтировать его до того, как приступать к настройке зажигания.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

1. Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
2. Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

РЕГУЛИРОВКА ВЫСТАВЛЯЕМ ЗАЖИГАНИЕ

Установка зажигания на ВАЗ 2105 в значительной мере влияет на стабильность работы двигателя. Если оно выставлено неправильно, то возникают различные неполадки. Если оно раннее, возможно проявление следующих неприятных моментов:

• Появляется детонация в моторе, при разгоне сильно «стучат пальцы»;
• Проблемы при запуске ДВС – стартер крутит с трудом, идет обратная отдача;
• Двигатель трясет при увеличении оборотов;
• Холостые обороты плавают.

На позднем зажигании тоже немало признаков нестабильной работы двигателя, доставляющих достаточно хлопот автовладельцам:

• Потеря мощности ДВС;
• Хлопки в карбюратор или в глушитель;
• Провалы при нажатии на педаль газа;
• Повышенный нагрев мотора;
• Долгий запуск двигателя.

Как выставить зажигание на ВАЗ 2105, интересует многих начинающих автолюбителей. Сложности процесс регулировки никакой не представляет, и ее довольно просто выполнить своими руками. Какие потребуются инструменты, зависит от методов, с помощью которых будет производиться регулировка.

Как отрегулировать зажигание на ВАЗ 2105? Всего существуют несколько способов, чтобы выставить зажигание на ВАЗ 2105:

1. С помощью стробоскопа;
2. Использую автомобильную 12-вольтовую лампочку;
3. Опытным путем на работающем двигателе;
4. Просто по меткам.

Метки Самостоятельно проводя регулировку, мало кто из автовладельцев использует стробоскоп. Как минимум он стоит 600 рублей, а регулировка зажигания ВАЗ 2105 настолько проста, что покупка прибора не оправдывается. Стоимость проведения работ в автосервисе по установке зажигания находится в районе 100 рублей. Поэтому иной раз есть смысл доверить выполнение работы специалистам – они имеют достаточный опыт и все сделают быстро и качественно.

ВЫСТАВЛЯЕМ ПО ЛАМПОЧКЕ

Чтобы выставить зажигание на ВАЗ 2105 по лампочке, будут нужны инструменты и приспособления:

• Лампочка 12 Вольт, ввернутая в патрон, от которого идут два провода;
• Рожковый или комбинированный ключ на 13;
• Ключ для прокручивания храповика на 38.

Работы выполняем на заглушенном двигателе в следующем порядке:

1. Снимаем крышку трамблера, высоковольтные провода не выдергиваем;
2. Чтобы выставить зажигание на ВАЗ 2105 по меткам, проворачиваем храповичным ключом коленвал до совмещения метки на шкиве к/вала со средней меткой на передней крышке ДВС. На крышке всего три метки, и средняя будет обозначать опережение на 5 градусов. Еще нужно учесть, что при совмещении меток может быть выставлен либо первый, либо четвертый цилиндр. Цилиндр проверяется по бегунку – бегунок должен смотреть в сторону первого цилиндра (если смотреть по крышке трамблера);
3. Ослабляем ключом на 13 корпус трамблера – теперь он может свободно перемещаться по оси;
4. Соединяем один конец провода от лампочки с массой, другой конец с цепью низкого напряжения в цепи трамблера (можно с контактом «К» на катушке);
5. Включаем зажигание поворотом ключа в замке и начинаем поворачивать трамблер в обе стороны. При его вращении лампочка будет то загораться, то гаснуть. Нужно найти то положение, в котором лампа начинает загораться. Именно в этом положении и нужно ключом на 13 закрепить трамблер;
6. Регулировка выполнена – выключаем зажигание, ставим крышку трамблера на место, убираем лампочку и запускаем для проверки двигатель. При очень резком нажатии на педаль газа должны еле слышно прослушиваться «пальцы» – это будет признак правильной настройки.

ОПЫТНЫМ ПУТЕМ НА СЛУХ

Можно использовать «дедовский» метод, и провести регулировку на слух:

• Запускаем мотор;
• Ослабляем гайку крепления его корпуса на 13, при этом трамблер удерживаем от проворачивания;
• Пробуем его поворачивать в ту или другую сторону;
• Находим тот момент, когда двигатель наберет максимальные холостые обороты;
• Совсем немного отводим корпус по часовой стрелке;
• Крепим гайку на 13 и проверяем работу двигателя на ходу. Если регулировка не устраивает, делаем ее повторно.

Как работает датчик Холла и центробежный механизм

На автомобиле ВАЗ-2109 трамблер выполняет коррекцию угла опережения зажигания в процессе работы мотора. Это возможно за счет применения в конструкции центробежного устройства. Оно может воздействовать на бегунок, когда мотор резко набирает обороты. Центробежный механизм аналогичен по своей конструкции тем устройствам, что были установлены на системах зажигания контактного типа. Кроме того, прерыватель на автомобиле ВАЗ-2109 оснащен и вакуумным корректором. Когда во впускном коллекторе создается разрежение, оно затем передается по специальной трубке в камеру корректора. Там есть резиновая диафрагма. Последняя соединена с тягой, которая закреплена на пластине. Здесь и находится датчик Холла. Данный элемент позволил убрать из трамблера контактную группу и сделать работу системы зажигания более стабильной.

Датчик Холла вместе с этой пластиной может двигаться, регулируя тем самым момент зажигания. УОЗ при этом увеличивается или уменьшается. Это зависит от количества оборотов и от того, как интенсивно мотор их набирает.

Это должен знать каждый водитель

Любой блок зажигания имеет ключ для включения, но может быть установлена и кнопка. Реле зажигания устанавливают обычно в монтажном блоке, но иногда его можно встретить в моторном отсеке. Приборы, а также блок зажигания нуждаются в периодическом осмотре и обслуживании. Попадание моторного масла и грязи увеличивают сопротивление, что приводит к потерям. Ключ, кнопка и реле зажигания редко выходят из строя. Кнопка запускает в работу реле, а его мощные контакты подключают основную нагрузку.

Если происходит подгорание контактов, то увеличивается сопротивление в цепях и потери системы искрообразования. Поэтому зазор периодически проверяют и очищают. Некоторые водители меняют сопротивление в роторе куском провода. Мотор работать будет, но в радиусе нескольких сот метров будут сильные радиопомехи. Предохранитель устанавливать следует на ток, который рекомендован изготовителем машины.
