Устройство блока цилиндров двигателя: просто о сложном

Головка блока цилиндров

Головка блока цилиндров устанавливается сверху блока и является, по сути, крышкой, которая его закрывает. Для изготовления ГБЦ применяются в основном алюминиевые сплавы. Крепится головка к блоку с помощью шпилек или болтов, которые затягиваются динамометрическим ключом в строгой последовательности, как указано в руководстве по ремонту конкретного автомобиля.


Головка блока цилиндров

Камеры сгорания образуются путем плотного прилегания ГБЦ к БЦ. Чтобы отработавшие газы не проникали между головкой и блоком цилиндров, устанавливается уплотнительная прокладка. Она основана на асбестографитовой основе и способна выдерживать рабочую температуру и давление.

ГБЦ в сборе состоит из следующих элементов:

  • корпус с камерами сгорания, патрубками, масляными и каналами системы охлаждения;
  • газораспределительный механизм (впускные и выпускные клапаны, коромысла и толкатели);
  • распределительные валы с приводом от коленвала;
  • отверстия для свечей зажигания;
  • впускные и выпускные коллекторы для подачи воздуха и отвода отработавших газов;
  • прокладка ГБЦ.

На современных двигателях клапаны ГРМ и распредвал находятся именно в головке блока. Но раньше были моторы с нижним распредвалом. В V-образных двигателях на каждый ряд цилиндров устанавливается отдельная головка блока.

В передней части ГБЦ находится цепной или ременный привод газораспределительного механизма. По обеим сторонам на фланце крепятся впускной и выпускной коллекторы. Также рядом расположены патрубки для подвода охлаждающей жидкости.

Ремонт узлов автомобиля

Устройство блока цилиндров состоит из деталей, которые функционируют в агрессивных условиях, поэтому часто подвергаются поломке и износу.

Восстановление блока цилиндров двигателя состоит из таких операций:

№ работВыполняемые операцииТехническое оснащение.
1Шлифовка поверхности упор подшипников коленчатого валаВертикально-фрезерный станок
2Замена стертых втулок распредвалаУстройство для запрессовки
3Восстановление резьбовых отверстийСверленое оснащение, набор сверл, лерка, плашка
4Выпрессовка штифтов крепленияСпециальный пресс
5Расточка, ремонт крышки ЦПГ двигателя. Регулировка по плоскости, установка по отверстиямВертикально-фрезерный станок
6Обработка корпуса под гильзы и расточка под упорные кромкиВертикально-расточной станок
7Расточка посадочных мест коренных подшипниковГоризонтально-расточной станок
8Газо-термическое напыление на обработанные гнезда подшипниковСпециальное технологическое оснащение
9Двухконтурная расточка корпусаХонинговальный станок
10Мойка мотора и прочистка масляных каналовОборудование для струйной мойки деталей.
11Покраска блокаКраскопульт. Компрессор.

Ремонтирование блока цилиндров двигателя заканчивается контрольным осмотром на проверочной плите. С помощью щупа и индикаторных приспособлений проверяется жесткость установки и соосность крепления узлов в блоке цилиндров двигателя. После восстановление корпуса цилиндров двигателя проводится испытание на герметичность.

Сборка ГБЦ

Ремонт головки блока цилиндра двигателя выполняется по таким причинам:

  • обрыв ремня приводного вала;
  • деформация гбц вследствие перегрева;
  • длительность строк службы;
  • неправильная сборка после ремонта блока цилиндров агрегата.

Дефектовка деталей головки блока цилиндров двигателя

Восстановить дефекты можно следующими действиями:

  • притирание клапанов;
  • шлифуется головка блока цилиндров;
  • проводится замена прокладок, ремней;
  • растачиваются втулки, седла клапанов.

Послеремонтный контроль

После дефектовки головка блока цилиндров проходит покраску, проверяется давление в цилиндре.

Показатель, который указывает на эффективную работоспособность деталей устройства блока цилиндров двигателя — это компрессия.

Какое давление в цилиндрах двигателя разных марках.

Завершающий этап, покраска

Прежде чем покрасить блок цилиндров двигателя необходимо провести подготовительные операции, которые состоят из таких пунктов:

  • очистка деталей от налипшей грязи, масла, нагара;
  • удаление следов коррозии (если они есть);
  • шлифовка загрязненных резьбовых каналов.

Головка блока цилиндров красится отдельно, чтобы не забились воздушные и масляные каналы.

Работа цилиндров не зависит от покраски, но она важна для защиты блока от загрязнения.

Чем покрасить мотор зависит от финансовых возможностей. Интернет магазины предлагают большое разнообразие средств, которыми можно обработать поверхность деталей после ремонта блока и цилиндров двигателя.

Что будем ремонтировать в блоке цилиндров?

Технология ремонта блока цилиндров, в основе своей, требует применения специализированных станков для расточки или хотингования. Хотя, в некоторых случаях, осуществляя ремонт блока цилиндров двигателя своими руками, можно применять и ручную хотинговальную головку для электродрели.

Ремонт головки блока цилиндров, или замену прокладки ГБЦ, частично тоже можно отнести к ремонту блока цилиндров. Но, речь пойдёт конкретно именно о ремонте блока цилиндров.

Как квалифицированные профессионалы, мы прекрасно понимаем, что прежде, чем браться за молоток, нужно разобраться по какой детали стучать будем. То есть речь идет о традиционных неисправностях, при которых ремонт блока цилиндров просто необходим.

Износ поверхностей цилиндров. Это основной, но не единственный дефект. Ремонт цилиндров, как правило, сводится к расточке и хотингованию цилиндра. Таким образом, убирается эллипсность, возникающая от особенностей работы поршней, удаляются царапины и задиры поверхности цилиндров.

Сильный износ цилиндра может происходить из-за большого осевого зазора в упорном подшипнике коленвала. Самым частым считается «естественный» износ поверхности цилиндра. Он происходит в итоге длительной эксплуатации в нормальном режиме. Проявляется в верхней части цилиндра в зоне ВМТ (верхней мертвой точки) в момент прихода в нее поршня.

Обрыв шатуна. Как правило, обрыв шатуна и следующие за ним сколы и пробоины нижней части цилиндра происходят из-за перегрева шатунного подшипника. Это результат недостаточной смазки подшипника.

Обрыв клапана или разрушение седла приводят к тому, что происходит повреждение в верхней части цилиндра. В этом случае на поверхности цилиндра появляются задиры или забои.

Трещины в гильзе. Этот дефект встречается редко, но он имеет место быть. Причиной этой трещины может послужить чрезмерная или неправильная затяжка болтов ГБЦ.

Зачастую задиры поверхности цилиндра являются прямым следствием перегрева двигателя. Во всех перечисленных случаях требуется ремонт цилиндров. Мероприятие не из быстрых, и недешёвых. Перечисленные дефекты и неисправности, требующие проводить ремонт блока цилиндров, относятся к числу явных.

«Алюминиевые» двигатели и их преимущества

Использование в производстве современных технологий дает возможность изготовления легких «алюминиевых» двигателей, у которых блок цилиндров не имеет чугунных гильз. В рабочих поверхностях цилиндров в алюминиевых блоках электролитическим путем создается повышенное содержание кремния, а затем цилиндры подвергаются химическому травлению для создания на рабочей поверхности цилиндров износостойкой пористой пленки чистого кремния, хорошо удерживающей смазку.

Рабочие поверхности цилиндров современных алюминиевых блоков двигателей могут иметь покрытие, наносимое плазменным напылением. Напыляемый на стенки цилиндра порошок подается через плазматрон. Газ, предназначенный для создания плазмы, проходит через распылитель и поджигается электродугой. При этом температура газа повышается примерно до 11700°C и он переходит в плазменное состояние. Частицы порошка в расплавленном состоянии заполняют неровности поверхности цилиндра. При застывании частиц они надежно соединяются со стенками цилиндра. Дополнительно внутри напылённого слоя возникает напряжение сжатия, что еще больше укрепляет связь между металлом цилиндра и напылённым слоем.

После напыления, как и при традиционном исполнении цилиндров, производится хонингование, однако этом случае риски вследствие хонингования не так глубоки. Возникает весьма ровная наружная поверхность с небольшими впадинами (микроуглублениями), в которых находится масло. Каждое микроуглубление не связано с другими микроуглублениями, в отличие от хонингования чугунных гильз. Когда поршневое кольцо проходит над микроуглублением, в последнем создается давление, которое воздействует на поршневое кольцо. В результате этого поршневое кольцо всплывает поверху масляной подушки, чем и обеспечивается гидродинамическая смазка. Благодаря этому потери на трение и износ существенно уменьшаются.

Рекомендуем: Чем помыть двигатель автомобиля от масла

Преимуществами данного способа изготовления цилиндров по сравнению с обычными являются:

  • снижение массы по сравнению с конструкцией с вставными гильзами цилиндров
  • уменьшение размеров двигателя по сравнению с чугунным блоком цилиндров за счет сужения перемычек между цилиндрами
  • увеличение срока службы цилиндров благодаря износостойкому покрытию, наносимому плазменным напылением

Сборка двигателя, пошаговая инструкция

Сборка мотора предполагает следующие действия:

Начать следует с того момента, на котором закончили разборку мотора. Перед установкой коленчатого вала обратно, необходимо заменить старые вкладыши и тщательно обработать новые маслом. Не перепутайте их.
Затем необходимо нагреть в масле шатуны и аккуратно вставить в поршни новые пальцы. Далее надеваем новые кольца — первым надеваем маслосъемное кольцо, после чего второе компрессионное, затем первое компрессионное

Надевать кольца следует максимально осторожно, что бы не повредить их. С особенной осторожностью одевайте второе компрессионное кольцо, потому что его изготавливают из чугуна.
Теперь устанавливаем в блок цилиндров готовые поршни

Для этого нужна оправка. Если ее у вас нет, вы можете изготовить оправку своими руками. Для этого возьмите жестяную полоску, что бы обернуть ею головку поршня и зажмите оправку пассатижами. После этого корректируем оптимальное положение шатуна и потихоньку монтируем поршень на место.
Крышку картера возвращаем на место и устанавливаем мотор в транспортное средство. Закручиваем подушки, ставим маховик и сцепление, монтируем коробку переключения передач. Возвращаем машине коллектор, крышку блока цилиндров, генератор и карбюратор.
Прокручиваем коленчатый вал несколько раз и, если аккумулятор полностью заряжен, запускаем мотор.

Порядок работы двигателя

Если объяснять по-простому, то порядок работы двигателя – это выверенная последовательность и интервал работы его цилиндров. Как правило, цилиндры мотора не работают строго по очереди (за исключением двухцилиндровых моторчиков). Этому способствует «змейкообразная» форма коленвала.

Порядок работы движка всегда начинается с первого цилиндра. А вот дальнейший цикл уже у всех разный. Причем даже у однотипных моторов разных модификаций. Знание этих нюансов будет необходимым, если вы захотите откалибровать работу клапанов или настроить зажигание. Поверьте, просьба подключить высоковольтные провода на автосервисе вызовет у мастеров чувство жалости.

Клапанная крышка

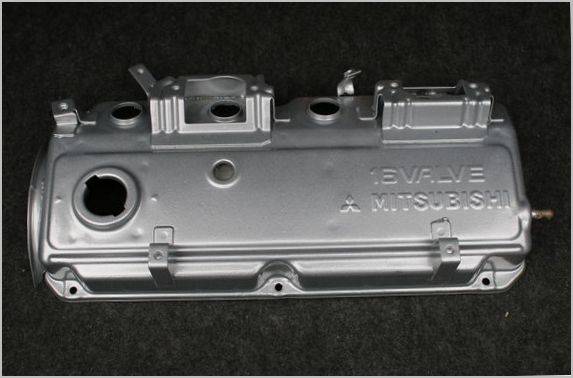

Клапанная крышка закрывает головку блока цилиндров и ГРМ. Крепится к голове болтами. Между головкой и крышкой также устанавливается прокладка для герметичного и плотного соединения. Это нужно для того, чтобы масло при эксплуатации не протекало наружу и не попадали грязь и пыль во внутрь. На крышке также есть маслозаливная горловина.

Раньше крышки делали из стали, но в современных двигателях предпочитают алюминиевые или пластиковые. Это снижает уровень шума и повышает надежность и доступность детали.

Блок цилиндров и головка цилиндров составляют основу двигателя. Многое зависит от материалов и качества производства. При правильной эксплуатации и своевременном уходе они служат долго.

Как работает двухтактный мотор

Выше было упомянуто, что поршневые двигатели делятся как на 4-тактные, так и на 2-тактные. Принцип работы вторых немного отличается от того, что был описан ранее. Да и само устройство такого агрегата значительно проще предыдущей конструкции. В двухтактном агрегате всего два окна в цилиндре — впускное и выпускное. Второе расположено чуть выше первого, и сейчас будет объяснено, для чего это.

Поршень при начале первого такта, до этого перекрывавший впускное окно, начинает двигаться наверх, в результате чего перекрывает собой окно впуска топлива. Поршень в это же время продолжает опускаться, что приводит к сжатию рабочей смеси. Как только деталь достигает нужного положения, на свече образуется первая искра, и созданная смесь тут же поджигается, воспламеняясь. Впускное окно к этому моменту уже открывается. Оно пропускает очередную порцию топлива и воздуха, продолжая работу механизма.

Начало второго такта характеризуется сменой направления движения поршня — он начинает перемещаться вниз. На него действуют газы, стремящиеся расширить имеющееся пространство. Поршень перемещается, открывая впускное окно, и оставшиеся после сгорания смеси газы уходят, пропуская внутрь новую порцию топлива.

Какая-то часть рабочей смеси также покидает цилиндр через открытый выпускной клапан. Поэтому становится понятным, почему двухтактные двигатели требуют такого количества топлива.

Watch this video on YouTube

Преимущества и недостатки

Преимуществом двухтактных поршневых агрегатов является достижение большой мощности при небольшом рабочем объеме, если сравнивать их с четырехтактными. Однако владелец авто будет страдать от внушительных расходов топлива, из-за чего в скором времени в его голове возникнет идея поменять агрегат.

Также плюсами двухтактных ДВС можно назвать простую конструкцию, понятную и равномерную работу, маленький вес и компактный размер. К минусам следует отнести грязный выхлоп, нехватку различных систем, а также быстрый износ деталей конструкции. Довольно часто владельцы машин с таким двигателем жалуются на перегрев агрегата и его поломку.

Устройство ДВС

Устройство двигателя внутреннего сгорания логично рассматривать с поршня, так как он является основным элементом работы. Он представляет собой своеобразный «стакан» с пустой полостью внутри.

Поршень имеет прорези, в которых фиксируются кольца. Отвечают эти самые кольца за то, чтобы горючая смесь не выходила под поршень (компрессионное), а так же за то, чтобы масло не попадало в пространство над самим поршнем (маслосъемное).

Порядок работы

  • При попадании внутрь цилиндра топливной смеси, поршень проходит четыре вышеописанных такта, и возвратно-поступательное движение поршня приводит в движение вал.
  • Дальнейший порядок работы двигателя следующий: верхняя часть шатуна закреплена на пальце, который находится внутри юбки поршня. Кривошип коленвала фиксирует шатун. Поршень, при движении, вращает коленвал и последний, в свое время, передает крутящий момент системе трансмиссии, оттуда на систему шестерен и далее к ведущим колесам. В устройстве двигателей автомобилей с задним приводом посредником до колес выступает еще и карданный вал.

Конструкция ДВС

Газораспределительный механизм (ГРМ) в устройстве двигателя внутреннего сгорания отвечает за впрыск топлива, а так же за выпуск газов.

Механизм ГРМ состоит из верхнеклапанного и нижнеклапанного, может быть двух видов – ременной или цепной.

Шатун чаще всего изготавливается из стали путем штамповки или ковки. Есть виды шатунов, изготовленные из титана. Шатун передает усилия поршня коленвалу.

Коленвал из чугуна или из стали представляет собой набор коренных и шатунных шеек. Внутри этих шеек есть отверстия, отвечающие за подачу масла под давлением.

Головка блока цилиндров (ГБЦ), большинства двигателей внутреннего сгорания, как и блок цилиндров, чаще всего изготавливается из чугуна и реже из различных сплавов алюминия. В ГБЦ находятся камеры сгорания, каналы впуска – выпуска, отверстия свечей. Между блоком цилиндров и ГБЦ находится прокладка, обеспечивающая полную герметичность их соединения.

В систему смазки, которую включает в себя двигатель внутреннего сгорания, входит поддон картера, маслозаборник, маслонасос, масляный фильтр и масляный радиатор. Все это соединено каналами и сложными магистралями. Система смазки отвечает не только за уменьшения трения между деталями мотора, но и за их охлаждение, а также за уменьшение коррозии и износа, увеличивает ресурс ДВС.

Устройство двигателя, в зависимости от его вида, типа, страны изготовителя, может быть чем-либо дополнено или, напротив, могут отсутствовать какие-то элементы ввиду устаревания отдельных моделей, но общее устройство двигателя остается неизменным так же, как и стандартный принцип работы двигателя внутреннего сгорания.

Дополнительные агрегаты

Само собой, двигатель внутреннего сгорания не может существовать как отдельный орган без дополнительных агрегатов, обеспечивающих его работу. Система запуска раскручивает мотор, приводит его в рабочее состояние. Существуют разные принципы работы запуска в зависимости от типа мотора: стартерный, пневматический и мускульный.

Трансмиссия позволяет развить мощность при узком диапазоне оборотов. Система питания обеспечивает ДВС двигатель малым электричеством. В нее входит аккумуляторная батарея и генератор, обеспечивающий постоянный поток электричества и заряд АКБ.

Выхлопная система обеспечивает выпуск газов. В любое устройство двигателя автомобиля входят: выпускной коллектор, который собирает газы в единую трубу, каталитический конвертер, который снижает токсичность газов путем восстановления оксида азота и использует образовавшийся кислород, чтобы дожечь вредные вещества.

Глушитель в этой системе служит для того, чтобы уменьшить выходящий из мотора шум. Двигатели внутреннего сгорания современных автомобилей должны соответствовать установленным законом нормам.

Расточка и гильзовка блока цилиндров

После появления дефектов и выработки на стенках применяют расточку цилиндров. Со стенок снимается металл определенной толщины, а затем устанавливаются другие ремонтные поршни и кольца под новый размер. Число расточек ограничено, так как объем постепенно увеличивается, а прочность снижается.

После максимального числа расточек применяют гильзовку. Это сложный процесс, который можно сделать только при наличии специального оборудования. «Мокрые» гильзы поменять намного легче, даже в полевых условиях. Если установлены «сухие» гильзы или это монолитный чугунный блок, то он растачивается под новые гильзы, которые запрессовываются с высокой точностью. Сам блок нагревается до 150-200 градусов, а новая гильза охлаждается. Так достигается наиболее плотная и точная посадка.

Кривошипно-шатунный механизм

  • Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
  • Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
  • Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
  • Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

Обзор основных деталей

Цилиндр двигателя

Основная деталь цилиндра двигателя – гильза.

Существуют гильзы двух типов:

впрессованные гильзы, (в алюминиевом блоке);

съёмные гильзы – они бывают «мокрыми» и «сухими».

Головка блока цилиндров – ГБЦ

Она закреплена сверху конструкции направляющими шпильками и болтами крепления ГБЦ. Очень важная деталь – прокладка блока, она расположена между ГБЦ и самим блоком. Изготавливают ее из асбестометалла, металла, а может быть безасбестовой.

ГБЦ состоит из: камеры сгорания, мест крепления ГРМ, рубашки охлаждения, каналов для смазки, резьбовых отверстий свечей (форсунок), отверстий впускных и выпускных каналов.

Отдельно стоит упомянуть технологию крепления ГБЦ. Для этого используются специальные болты крепления, а сама операция выполняется согласно инструкциям производителя. В частности затягивать головку нужно динамометрическим ключом с соблюдением момента затяжки и пользуясь схемой затяжки болтов.

Картер двигателя

Картер считается частью блока, и крепится к нему снизу. Закрывается поддоном. То есть, картер – можно назвать корпусом кривошипно-шатунного механизма.


корпусе блока цилиндров также есть отверстия и каналы для смазки и охлаждения. Сливная пробка нужна, чтобы осуществить слив охлаждающей жидкости. Моторное масло, сливается после извлечения пробки в поддоне картера.Предусмотрено место для привода распределительного вала. Спереди оно закрыто крышкой блока цилиндров. Внизу размещены опоры коренных подшипников коленчатого вала.

Теперь, когда вы сами познакомились с конструкцией блока цилиндров двигателя, поделитесь новыми знаниями с друзьями в соц.сетях. Пусть тоже подпишутся на наш блог, и знакомятся с увлекательным миром автотехники.

Источник

4-цилиндровый двигатель, самый распространенный

Как уже упоминалось выше, 4 цилиндровые двигатели являются наиболее распространенными в автомобильной промышленности. По количеству пар клапанов, приходящихся на один цилиндр, они разделяются на две группы.

8-клапанные двигатели устанавливаются в основном на моделях низкой ценовой группы. На каждый цилиндр в них приходится по одному впускному и выпускному клапану – в сумме получается 8 клапанов.

Особенность таких ДВС заключается в использовании одного распределительного вала, управляющего системами впрыска и удаления выхлопных газов. Для приведения его в действие используется цепной либо ременной механизм. Такая система легка в ремонте и текущем обслуживании, а из-за простоты конструкции существенно снижается стоимость автомобиля.

Использование двух впускных клапанов обеспечивает подачу большего количества топлива за один такт, из-за чего увеличивается мощность двигателя и его КПД. Также, благодаря наличию двух выпускных клапанов, сокращается расход горючего.

Разновидности

Существует несколько типов гильз:

Первый устанавливается в блок двигателя, который не имеет контакта с охлаждающей жидкостью.

Мокрые гильзы с одной стороны вступают в контакт с антифризом. Такие элементы оснащены специальными прокладками, которые исключают утечку жидкости из системы охлаждения и ее проникновение в цилиндр. Также данный уплотнитель предотвращает прорыв отработавших газов в СОД.

Основные требования к гильзам:

  • Устойчивость к перепадам температур.
  • Коррозионная защита.

При подборе данных элементов, обращают внимание на толщину стенок цилиндров, их эллипсность и конусность. Учитываются допуски под расточку гильзы после ее установки в двигатель

Порядок работы цилиндров и почему именно такой

Существует два типа 4 цилиндровых двигателей:

  • рядные;
  • оппозитные.

Схема коленвалов у них одинакова, но порядок работы цилиндров – разный. Это связано с различиями в конструкциях газораспределительного механизма, системы зажигания, а также зависит от углов между кривошипами коленвала.

В рядном 4 цилиндровом двигателе реализован порядок работы по схеме 1-3-4-2. Она используются в подавляющем большинстве автомобилей – и дизельных, и бензиновых, от Жигулей до Мерседеса. Здесь последовательно работают цилиндры, размещенные на противоположных шейках коленвала. Порядок работы цилиндров 4 цилиндрового оппозитного ДВС организован в другой последовательности: 1-3-2-4 либо 1-4-2-3.

Поршни при этом доходят до верхней мертвой точки и с одной, и с другой стороны одновременно. «Оппозитники» можно заметить практически на всех моделях Субару, за исключением некоторых малолитражек, продающихся на внутреннем рынке.

Гильзы

Гильзы применяются в блоках из алюминиевых сплавов, так как алюминий менее стоек к нагрузкам и тяжелым температурным режимам, в отличие от чугуна. Они бывают съемными и несъемными. Последние выполняются путем запрессовки в блок. Также гильзы делят на «мокрые» и «сухие». «Мокрыми» называют гильзы, которые непосредственно соприкасаются своими стенками с охлаждающей жидкостью в рубашке охлаждения блока. Таким образом, достигается лучшее охлаждение. «Мокрые» гильзы легко заменить. Часто их применяют на сельхозтехнике, тягачах и другом спецтранспорте.

Гильзы

«Сухие» гильзы чаще всего несъемные и запрессованы в тело цилиндра, что обеспечивает цельность и жесткость всего блока. Но «сухие» гильзы хуже отводят тепло, чем «мокрые».

Рабочий цикл

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

  1. Впуск ― выпускной клапан закрыт, впускной открыт, поршень движется вниз, производится всасывание воздушно-топливной смеси.
  2. Сжатие ― все клапаны закрыты поршень движется вверх, сжимая воздушно-топливную смесь.
  3. Рабочий ход ― клапаны остаются закрыты, по окончании предыдущего такта искра поджигает сжатую смесь. Поршень под действием давления газов, сгоревшей смеси, идет вниз вращая коленвал.
  4. Выпуск ― по окончании предыдущего такта открывается выпускной клапан. Поршень, толкаемый коленвалом, движется вверх и вытесняет продукты горения в выхлопной коллектор.

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Перед снятием головки цилиндров обратить внимание на следующее:

  • Головку цилиндров снимать только на холодном двигателе.
  • Головка цилиндров для восьмицилиндровых двигателей имеет отличную конструкцию от головок цилиндров, выпущенных после 1978 года для тех же двигателей.
  • При повреждениях привалочной плоскости гоповки цилиндров ее можно профрезеровать.
  • Каждая головка цилиндров фиксируется на блоке цилиндров двумя установочными штифтами и крепится 18 болтами, по 6 болтов на каждый цилиндр.
  • Прокладка головки цилиндров 3.5 и 4.5 литровых двигателей отличаются друг от друга диаметром отверстия цилиндров. Кроме того, конструкция прокладок изменялась в течение года, поэтому при покупке прокладки обязательно указывайте номер двигателя.
  • В процессе эксплуатации подтягивание болтов крепления головки цилиндров не требуется.
  • Крепление головки цилиндров производится только на холодном двигателе.
  • Резьба болтов крепления головки цилиндров покрыта слоем никеля: во избежание повреждения резьбы в блоке при замене использовать только такие болты.
  • Для защиты резьбы рекомендуется использовать пасту «Helicoil».
  • Снятие и установку головки цилиндров можно выполнять на двигателе, установленном на автомобиле.
  • Капот автомобиля поставить в вертикальное положение как при снятии двигателя.
  • Отсоединить провода от аккумуляторной батареи.
  • Слить охлаждающую жидкость из системы охлаждения, отвернув сливные пробки с левой и правой стороны блока цилиндров.
  • Снять топливные трубки.
  • Отвернуть болты крепления выпускных трубопроводов на обоих головках цилиндров.
  • Повернуть коленчатый вал двигателя до ВМТ в 1-м цилиндре. При этом метка на торцевой стороне поверхности блока цилиндров и нулевая отметка на шкиве должны совпасть как показано на рисунке.

  • В автомобилях с регулируемой подвеской колес отвернуть четыре болта крепления насоса гидросистемы подвески, снять насос вместе со шлангами и отвести в сторону. Снять детали привода гидросистемы.
  • Краской нанести метки на звездочки распределительных валов и цепь привода, даже если снимается только одна головка цилиндров.

  • Отвернуть болт крепления звездочки на распределительном валу, удерживая распределительный вал в средней части от проворачивания ключом в средней части или между зубьями звездочки и цепью привода поставить стопор соответствующей формы. Болт крепления до конца не отворачивать.
  • Снять звездочку с распределительного вала, при необходимости, легкими ударами молотка с пластмассовой рабочей поверхностью, затем отвернуть болт крепления звездочки. Во избежание соскакивания цепи с других звездочек цепь закрепить.

Рабочий цикл

В зависимости от числа тактов, составляющих рабочей цикл, ДВС делятся на двухтактные и четырехтактные. Двухтактные двигатели не ставят на современные автомобили, они используются лишь на мотоциклах и в качестве пускателей тракторных силовых агрегатов. Цикл четырехтактного бензинового двигателя внутреннего сгорания включает в себя следующие такты:

  1. Впуск ― выпускной клапан закрыт, впускной открыт, поршень движется вниз, производится всасывание воздушно-топливной смеси.
  2. Сжатие ― все клапаны закрыты поршень движется вверх, сжимая воздушно-топливную смесь.
  3. Рабочий ход ― клапаны остаются закрыты, по окончании предыдущего такта искра поджигает сжатую смесь. Поршень под действием давления газов, сгоревшей смеси, идет вниз вращая коленвал.
  4. Выпуск ― по окончании предыдущего такта открывается выпускной клапан. Поршень, толкаемый коленвалом, движется вверх и вытесняет продукты горения в выхлопной коллектор.

Цикл дизеля отличается тем что при впуске всасывается только воздух. Топливо же впрыскивается под давлением после сжатия воздуха, а воспламенение происходит от контакта дизеля с разогретым от сжатия воздухом.

Нумерация

Нумерация цилиндров рядного двигателя начинается с наиболее удаленного от коробки перемены передач. Иными словами, со стороны ремня ГРМ либо цепи.

Очередность работы

У коленвала рядного 4-х цилиндрового ДВС кривошипы первого и последнего цилиндра располагаются под углом 180° друг к другу. И под углом 90° к кривошипам средних цилиндров. Поэтому для обеспечения оптимального угла приложения движущих сил к кривошипам такого коленвала, порядок работы цилиндров бывает 1―3―4―2, как у вазовских и москвичевских ДВС либо 1―2―4―3, как у газовских моторов.

Чередование тактов 1-3-4-2

Угадать порядок работы цилиндров двигателя по внешнем признакам нельзя. Об этом следует читать в мануалах производителя. Порядок работы цилиндров двигателя проще всего узнать в инструкции по ремонту вашей машины.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
