Моторное масло в антифризе: почему возникает неисправность

Как определить антифриз в масле

Базовые вещества масла и охлаждающей жидкости (ОЖ) практически взаимно нерастворимы. Подобные продукты способны лишь образовать эмульсию – взвесь мельчайших капель одного вещества в другом.

Эмульсии обычно непрозрачны, меняют цвет получившегося продукта, поэтому легко определяются визуально. Вторым признаком станет увеличение объёма одной при уменьшении другой.

Доступ к жидкостям осуществляется через пробку заливной горловины и измерительный щуп для масла, а состояние антифриза видно при взгляде внутрь расширительного бачка радиатора. На пробке горловины клапанной крышки появится характерный налёт светлой маслянистой эмульсии, она же появится на щупе.

Поверхность же антифриза в бачке затянется масляным слоем, поскольку нефтепродукты обладают меньшей плотностью, чем антифриз, более чем наполовину состоящий из обычной воды.

Следует помнить, что небольшое количество эмульсии на пробке может присутствовать и в исправном ДВС. Это происходит при запуске холодного мотора из-за конденсации водяных паров и смешивания их с маслом. По мере прогрева такая эмульсия почти полностью исчезает.

Как понять, смешались ли моторное масло и хладагент?

Обратиться в сервисную компанию для диагностики автомобиля на вопрос протечки масла в антифриз нужно, если автомобилисту понятно по определенным признакам, что это произошло. Так, если в процессе избавления от охлаждающей жидкости в автомобиле обнаруживается довольно густая темная жидкость, частички которой на поверхности хладагента, то вероятнее всего масло попало в антифриз.

Обмакнув обычную салфетку в частицы, плавающие на поверхности антифриза, и поджигая ее, обнаружится горение салфетки. Наличие частиц сажи в моторном масле тоже говорит о протечке. Здесь возможна и другая проблема, когда частицы сажи забиваются в фильтр. Это может привести к полному отсутствию пропускания масла через фильтр и, следовательно, к поломке цилиндров.

В основе охлаждающей жидкости лежит спиртовой раствор, потому при попадании в него масла проходит определенная химическая реакция с присадками масла и антифриза. Это в последующем отражается на чистоте важных элементов как дизельного, так и бензинового двигателя.

Наиболее опасной в дизельных двигателях является искривление стенок гильзы цилиндра, приводящая к поступлению в камеру сгорания части антифриза. Как следствие, охлаждающая жидкость не будет иметь нужную плотность и двигатель остановится.

Монтаж

Перед установкой новой прокладки необходимо тщательно зачистить поверхность блока и головки. Герметик и остатки старого уплотнителя удаляются полностью. Очистку нужно выполнять аккуратно, дабы не повредить соприкасаемые поверхности.

Затем устанавливают новую прокладку, учитывая положение центрующих втулок. Отверстие с медной окантовкой должно находиться между третьим и четвертым цилиндром. Перед установкой головки нужно убедиться, что клапаны первого цилиндра закрыты.

При установке головки все болты ставятся в технологические отверстия. Сначала закручивают центральные, а затем боковые. Затяжка должна выполняться строго динамометрическим ключом. Сперва болты протягиваются с усилием в 20 Нм, далее 70-85. На следующий раз каждый болт протягивается еще на 90 градусов.

Затем выполняется установка навесных элементов. Это ремень, патрубки, свечи, провода, топливная рампа и другие узлы.

Причины попадания масла в антифриз

Далее разберемся, почему появляется эмульсия в расширительном бачке. На самом деле причин существует несколько, и их конкретный состав зависит от многих факторов. Рассмотрим основные из них, которые оказывают непосредственное влияние на работоспособность двигателя:

• износ или повреждение компонентов ГБЦ в виде трещин и изменения геометрии при ударе или перегреве;
• нарушение герметичности прокладки между деталями блока;
• износ помпы, приведший к возникновению утечки масла в систему охлаждения;
• повреждение масляного радиатора и охладителя;
• дефекты в патрубках и радиаторе.

Разрушение масляной магистрали в блоке цилиндров

Масло в тосоле может появиться по многочисленным причинам, но одной основной из них является повреждение масляной магистрали. Блок цилиндров пронизан каналами, по которым циркулирует охлаждающая жидкость. Так как в процессе работы мотор сильно нагревается, то таким образом антифриз быстрее отбирает сгенерированное тепло и отводит его на радиатор. Рубашка пронизывает корпус мотора в обоих блоках, то есть в нижней и в верхней его частях. Между ними имеется уплотнение в виде прокладки. Если она повредится любым способом, то в каналы начнет проникать масло. Это происходит из-за присутствия внутри мотора высокого давления, которое больше, чем в системе охлаждения.

Как определить дефект? На самом деле сразу по составу жидкости это слабо диагностируемо. Со временем она изменится и тогда потребуется производить разборку блока. Одним из вариантов проверки является воздушный. Все имеющиеся отверстия закрываются, и через последнее в него нагнетается давление. Находясь в вожде, из отверстия сочится воздух. Если проблема в трещине или деформации блока, то устранить поломку можно только заменой блока.

Попадание масла в систему охлаждения из-за износа прокладки ГБЦ

Не менее распространенная поломка, вызывающая попадание масла в систему охлаждения, заключается в изношенной прокладке ГБЦ. Со временем она трескается в основном из-за перегрева, что приводит к образованию отверстий, через которые из внутренней области наружу вытекает масло и смешивается с охлаждающей жидкостью

По любому регламенту она подлежит периодической замене, но важно купить качественный расходный материал, чтобы он прослужил долго. Для повышения герметичности применяют высокотемпературный герметик

Важно. Перед установкой новой прокладки необходимо тщательно очистить поверхность от остатков старой, чтобы она максимально плотно прилегала по всей площади

Особенно ответственно нужно подойти к процессу удаления, чтобы не повредить поверхность твердыми и острыми предметами.

Масло в расширительном бачке охлаждающей жидкости из-за трещин в теле ГБЦ

В причины попадания масла в антифриз также входят трещины в теле ГБЦ. В процессе работы блок сильно нагревается, что приводит его к температурному расширению и сужению. Если для изготовления блока было использован некачественный сплав, то данное обстоятельно вскоре приводит к образованию трещин, через которые масло проникает в систему охлаждения или антифриз засасывается в цилиндр в камеру сгорания. Такая проблема обычно возникает на ДВС без маслоотделителя. Устранение проблемы возможно только в процессе полной разборки мотора и выполнении опрессовки блока цилиндров.

Масло попадает в антифриз из-за износа прокладки теплообменника

В конструкции ДВС имеется такой компонент, как теплообменник. Он служит для охлаждения масла, циркулирующего в рубашке. Деталь также оснащена прокладкой, через которую она прикручена к основному телу блока. Со временем и в том числе из-за перегрева уплотнение разрушается и через него масло поступает в антифриз. Ремонт заключается в сливании антифриза и замене всех прокладок. Нужно тщательно удалить со всех деталей имеющиеся загрязнения.

Другие причины попадания масла в охлаждающую жидкость

Также нередко масло попадает в тосол из-за деформации блока цилиндров. Такое обычно наступает в результате сильного перегрева в процессе работы. Если это происходит, то течь обычно обнаруживается сразу, так как по корпусу появляются потеки. Не стоит исключить повреждение парубков и водяного насоса. Признаки могут проявляться также в виде утечки, заметной снаружи блока.

Устранение поломки

Нередко для диагностики приходится обращаться в СТО. Самостоятельно можно заменить прокладку маслоохладителя, если причина неисправности в ее износе.

Делается это так:

1. заливается жидкость для очистки в хладагент. Запускается мотор на некоторое время (до 10 минут). Это необходимо для разогрева ДВС до рабочей температуры и запуска вентиляторов охлаждения;
2. хладагент сливается полностью через сливное отверстие под днищем;
3. с помощью технических инструкций к автомобилю или консультации специалиста проводится демонтаж системы охлаждения;
4. требуется произвести чистку деталей и замену изношенных прокладок на новые;
5. снимается расширительный бачок ОЖ, тщательно промывается или заменяется новым;
6. далее требуется несколько раз промыть систему с помощью дистиллированной воды (ее потребуется до 15 литров). Для этого бачок монтируется на прежнее место и наполняется водой. На 10 минут запускается двигатель и обдув салона. После небольшого интервала, необходимого для остывания, жидкость сливается, и процедура повторяется до тех пор, пока слитая фракция не станет абсолютно прозрачной;
7. сливная пробка под днищем авто закручивается и заливается новый тосол. Он должен соответствовать рекомендованному для использования в данной модели транспортного средства продукту;
8. далее понадобится помощь еще одного человека. Он будет сдавливать патрубки охладительной системы в момент запуска мотора и давления на педаль газа. Крышка бачка при этом должна быть закрученной. Таким образом избавляются от воздушных пробок.

Почему масло попадает в систему охлаждения

Масло в расширительном бачке для охлаждающей жидкости может появляться по нескольким причинам. И каждая из них свидетельствует о серьезных неисправностях, устранять которые необходимо с максимальной оперативностью.

Рассмотрим основные причины, почему и как масло попадает в тосол или любую другую охлаждающую жидкость.

Нарушение целостности прокладки под головкой блока цилиндров (ГБЦ)

Эта неисправность, в свою очередь, может быть вызвана тремя причинами.

1. Термическое разрушение. Перегрев двигателя может прожечь в теле прокладки коридор, который соединит контур систем охлаждения и смазки. Причем для проникновения масла в антифриз, а не наоборот, антифриза в масло, должен соединиться канал подачи масла с высоким давлением, то есть идущий от насоса. Если соединится сливной масляный контур с жидкостным, то охлаждающая жидкость начнет попадать в масло. Все дело в разности давлений.
2. Вызвана перегревом двигателя. Но здесь уже происходит деформация ГБЦ. Сопрягаемые поверхности перестают быть плоскопараллельными друг другу, и прокладка между головкой и блоком уже не обеспечивает герметичности. Магистрали систем смазки и охлаждения соединяются.
3. Разрушение прокладки от времени. Если мотору более 10 лет, то прокладка ГБЦ за этот срок может просто разложиться. Под воздействием высоких температур, давления и времени материал прокладки деградирует со всеми вытекающими последствиями.

Трещина в ГБЦ или блоке цилиндров

Так же распространенная неисправность, ведущая к проникновению масла в антифриз. Напряжения в металле ГБЦ и блоке цилиндров, при содействии температуры, давления, вибраций и прочих механических воздействий, иногда перерастают в трещины.

Диагностировать такую неисправность не всегда легко, и часто она подтверждается со стопроцентной вероятность только после полной разборки ДВС. Относится она к числу неустранимых. Если образовалась трещина, то придется менять блок цилиндров или головку.

Повреждение теплообменника

В некоторых автомобилях применяется теплообменник для поддержания температуры масла АКПП или вариатора в рабочем диапазоне. Это эффективное решение. Мотор, прогреваясь до рабочей температуры гораздо быстрее коробки передач, через теплообменник антифризом разогревает масло в АКПП.

Таким же образом ОЖ отводит тепло от масла коробки передач при его разогреве выше рабочей температуры. При нарушении герметичности контуров теплообменника, масло АКПП может попасть в магистраль системы охлаждения.

Попадание масла в контур системы охлаждения в процессе ремонтных работ

Например, когда снимается ГБЦ, масло может частично попасть в рубашку блока цилиндров. Если масло попадет в антифриз, то негативные последствия проявятся довольно быстро. Сначала снизится эффективность теплоотвода.

Это отразится на рабочей температуре двигателя. Охлаждающая жидкость со временем может превратиться в эмульсию, что приведет к закупориванию магистралей системы охлаждения и радиатора. Может отказать помпа. В итоге перегрев и отказ двигателя станет лишь вопросом времени.

Газы в системе охлаждения двигателя признаки

Симптомы прорыва газов и закипания жидкости одинаковы. Но все таки существуют небольшие различия. Именно на начальном этапе необходимо увидеть признаки прорыва газов.

• Газы прорвавшиеся из камеры сгорания в первую очередь скапливаются в самой верхней точке  камеры сгорания. Как правило, это радиатор отопителя салона. То есть нарушается циркуляция жидкости в радиаторе отопителя салона. Поэтому постепенно будет снижаться температура воздуха подаваемая из отопителя. Причем во всём остальном. Изменений происходить не будет. Температура системы охлаждения при этом в норме. Жидкость из расширительного бачка выбиваться не будет. Единственное при открытии крышки расширительного бачка сбрасывается небольшое давление. Но определить это как прорвавшиеся газы не получится. Потому что при нагреве пары расширяются и создают небольшое избыточное давление в системе.
• Если внимательно присмотреться внутрь расширительного бачка. Будут видны небольшие пузырьки. Пузырьки эти могут появляться по разному. Они могут возникать на еще не прогретом двигателе. Могут появиться позднее, когда двигатель начнет прогреваться.

Отказ отопителя и появление пузырьков уже говорят о наличии проблемы. В результате выброса газов. Увеличивается давление системы. Из за повышенного давления увеличивается  температура закипания  жидкости. По принципу скороварки. То есть из за нарушения циркуляции увеличивается температура. а закипания не происходит. В результате резкого снижения давления по причине открывания крышки бачка или лопнувшего патрубка. Происходит мгновенное закипание. Жидкость под большим давлением выбрасывается наружу.  Это и является причиной ожогов когда пытаются открыть крышку бачка или радиатора. при возникновении проблем с системой охлаждения. Если обнаружено повышение температуры. Не нужно сразу глушить двигатель. Необходимо дать ему остыть на холостых оборотах. Что бы клапан  в крышке бачка справился со сбросом давления постепенно.

Тяжело определить почему закипела жидкость. От прорыва газов или из за неисправностей системы охлаждения. Как проверить идут ли газы в систему охлаждения на самом раннем этапе прорыва. Пока клапан крышки расширительного бачка ещё срабатывает и справляется с повышенным давлением.

При наличии самых первых признаков и нужно бить тревогу. Потому что количество прорывающихся газов будет только увеличиваться.

На первых этапах жидкость не будет поступать в камеру сгорания в местах прорыва газов. Или её поступать будет, но в  небольших количествах. Тем более возможно, что при остывании двигателя прорыв вообще устранится до следующего нагрева. На работу двигателя это не окажет практически ни какого влияния. Со временем жидкость будет накапливаться в камере сгорания в больших объемах. И если е накопится достаточно для того чтобы заполнить объём камеры сгорания произойдет гидроудар. Жидкость не сжимается. Поэтому произойдут разрушения гильзы поршня и шатуна.

Повторюсь что на начальном этапе прорыв газов можно определить по наличию пузырьков  в расширительном бачке. Нарушениям в работе отопителя. Может быть возникнет подтекание жидкости между головкой и блоком цилиндров. При нагреве в этих местах будет наблюдаться парение жидкости.

Можно использовать механический способ проверки прорыва газов. Если подвести поршень в ВМТ такта сжатия. В свечное отверстие при помощи переходника подать давление воздуха от компрессора. То в случае прорыва газов именно в этом цилиндре. Начнет подниматься уровень жидкости в расширительном бачке. Таким образом, необходимо проверить каждый цилиндр.

На окончательной стадии неисправности. Сомнений не возникает. При увеличении оборотов на не прогретом двигателе жидкость сильно выбивает из расширительного бачка. До этого доводить нельзя.

Единственный эффективный способ как проверить идут ли газы в систему охлаждения на начальном этапе. Это использовать специальную жидкость катализатор. Через неё пропускают газы скопившиеся в расширительном бачке. В случае наличия прорыва газов из камеры сгорания катализатор поменяет цвет. Жидкость катализатора заливается в специальную колбу.

Она имеет две полости. Одну для поступающих газов из расширительного бачка. Другую для заливки катализатора. Газы пропускаются через катализатор. И в случае изменения цвета с уверенностью можно судить о наличии повреждения.

Первые признаки протечки моторного масла и охлаждающего элемента

Владельцы транспортных средств, периодически обслуживая свой автомобиль, могут столкнуться с некоторыми проблемами, указывающими на тот факт, что в автомобиле протекает жидкость. К ним относят:

• наличие дыма густой плотности;
• если изменился цвет моторной жидкости или охлаждающего элемента;
• при проверке гильз цилиндра обнаружено их искривление;
• объем охлаждающей жидкости сократился;
• на масляном фильтре наблюдаются сгустки;
• появился довольно неприятный запах у охлаждающей жидкости.

Если обнаружены такие признаки, значит нужно найти причину попадания моторного масла в элементы охлаждения.

О промывке

В любом случае после ремонта у нас останется эмульсия в расширительном бачке. Как отмечают отзывы, чтобы не испортить новый тосол, нужно предварительно промыть охлаждающую систему. Для этого можно использовать специальные промывки:

• «Абро» АВ-505. Отзывы говорят, что продукт хорошо удаляет накипь, ржавчину, а также масляные отложения. Состав заливается в охлаждающую систему и смешивается с водой. После этого двигатель запускают и греют до рабочей температуры. Мотор должен проработать на холостых около получаса. Дальше смесь сливается. Если система все еще грязная, процедура повторяется еще раз.
• «Ликви-Моли». Если имеется эмульсия в расширительном бачке «Опель Астры», данная промывка отлично смоет все отложения – отмечают отзывы. В состав входят кислоты и щелочь. Продукт нейтрален к резиновым патрубкам и к металлу. Для промывки понадобится чистая вода. Смешивается состав в пропорции 1 флакон на 10 литров воды. Дальше мотор прогревают и дают ему поработать 20 минут. Затем оставляют жидкость еще на 3 часа, а после сливают.
• «Лавр». Данная компания предлагает набор для двухэтапной промывки. Сперва заливается очиститель накипи и ржавчины. Далее добавляется вода до минимального уровня. Прогревается двигатель и работает на холостых 30 минут. Затем смесь сливается, а вместо нее добавляется очиститель масляно-эмульсионных отложений. Вливается новая вода до минимальной отметки. Мотор запускают и дают ему поработать 15 минут на холостых. Дальше опять сливают смесь. Если осталась эмульсия в расширительном бачке, промывку повторяют еще раз.

Также существует и народный метод с использованием лимонной кислоты. Для этого нужно приготовить смесь: растворить 1 килограмм порошка в 10 литрах воды. Если эмульсия не существенная, можно использовать 500 грамм лимонной кислоты. Этот раствор добавляют в бачок и запускают двигатель на 20 минут. После автомобиль глушат и ждут 45 минут. Далее можно удалять раствор и заливать обычную воду.

Автомобили с интеркулером

Для увеличения мощности дизельных двигателей применяют интеркулер — это дополнительный охладитель (радиатор), расположенный после турбины. Устанавливается он для охлаждения воздуха, поступающего к камере сгорания вместе с топливом. Попадание моторной жидкости на этот элемент системы охлаждения, приводит к ухудшению работы всей турбированной системы. Причины попадания моторной жидкости на радиатор:

1. Повреждение маслопровода, находящегося между турбиной и картером силового агрегата, которое ведет к увеличению давления в смазочной системе — смазывающий материал попадает на интеркулер.
2. Возникновение трещин на корпусе радиатора. Их можно устранить только при помощи сварки.
3. Износ воздухоотвода, образование в нем дыр. Забивка этого элемента, которую можно решить при помощи прочистки воздухоотвода.
4. Нарушение работы масляного фильтра. Замените фильтрующий элемент новым.
5. Нарушение вентиляции картера. Сопровождается эта проблема увеличением уровня смазывающего материала в картере привода. Устранить поломку можно только при капитальном ремонте силового агрегата.

Большинство поломок дизельных двигателей, приводящих к утилизации, начинаются с попадания моторной смеси в ОЖ, устранить причину смешивания расходных материалов охладительной и смазывающей систем можно без больших денежных затрат, но автолюбители игнорируют указанную проблему — это приводит к полному выходу мотора из строя.

Причины попадания ОЖ в моторное масло

Прежде чем приступить к изучению вопроса, как диагностировать неисправность и что делать, чтобы её устранить, рассмотрим основные причины попадания антифриза в масло двигателя. Это в определённой мере поможет нам правильно локализовать поломку, чтобы принять правильное решение о способе минимизации последствий для силового агрегата.

В принципе, таких причин немного:

• потеря целостности прокладки, разделяющей две основные части мотора: верхнюю (головку блока) и нижнюю (сам блок). В частном случае охлаждающая жидкость при такой неисправности вообще не будет вытекать наружу, то есть при падении уровня тосола визуальный осмотр деталей и подсистем двигателя окажется безрезультатным. Мы уже говорили, что магистраль, по которой циркулирует антифриз, является замкнутой, обособленной и герметичной. Но поскольку мотор состоит из двух частей, а его внутренняя геометрия достаточно сложная, есть по крайней мере один большой стык (между БЦ и ГБЦ), который можно считать потенциальным источником разгерметизации системы охлаждения. Изначально между этими половинками устанавливается в меру мягкая прокладка (изготавливаемая или из тонкого листового металла, или из паронита с армированием и металлическим кантом по периметру), не допускающая ни взаимного проникновения технических жидкостей, ни вытекания их наружу. Повреждение этой прокладки и является одной из основных причин разгерметизации контура охлаждения, и в этом случае антифриз будет попадать в рабочие цилиндры – сферу ответственности моторного масла. причины повреждения прокладки могут быть разными, от прогорания (из-за малейших неточностей при установке прокладки) до нарушения идеально плоской геометрии посадочного места;
• возникновение дефектов в головке блока. Как правило, такие деформации возникают преимущественно на участке, непосредственно прилегающем к нижней части силового агрегата, то есть к блоку цилиндров. Последствия таких дефектов предсказуемы – ухудшение плотности прилегания к посадочным плоскостям прокладки. При этом она, даже не будучи повреждённой, начнет понемногу пропускать охлаждающую жидкость (по причине её гораздо меньшей вязкости, чем у моторного масла). В этом случае внешних признаков течи однозначно не будет, так что если вы обнаружите течь тосола, локализовать место, где он уходит, быстро не удастся. Если искривление посадочного места минимально, течь будет очень незначительной, и смешивание жидкостей тоже будет постепенным. Это плохо, поскольку последствия такого смешения масла и антифриза будут действовать намного дольше, и мы о них ещё поговорим. Определить такую неисправность можно только методом дефектовки, то есть после разборки ГБЦ;
• ещё одной причиной, почему тосол попадает в масло, является возникновение дефектов в самом корпусе блока цилиндров. Это могут быть трещины, расположенные на участках циркуляции охлаждающей жидкости, возникающие опять же при перегреве мотора или в результате столкновения автомобиля с препятствием. Данная неисправность считается самой серьёзной, поскольку для её выявления потребуется демонтаж всего двигателя.

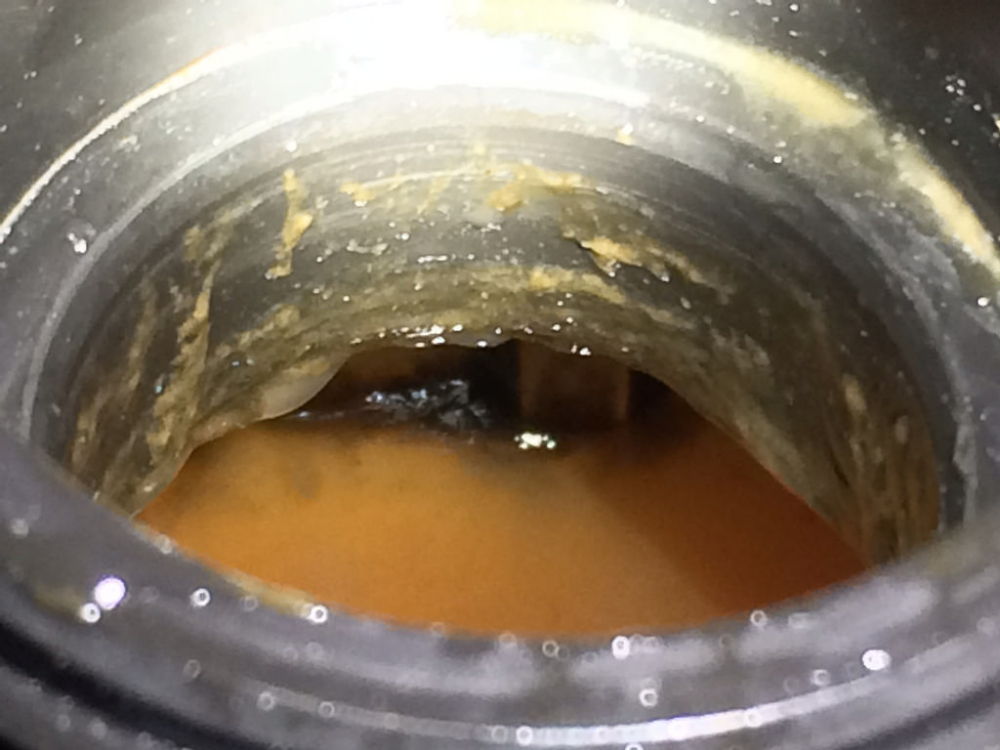

Так выглядит масло в охлаждающей жидкости
