Как работает автомобильный генератор, схемы

Как проверить работоспособность генератора автомобиля

Для того чтобы ответить на вопрос как проверить генератор на работоспособность или так сказать на правильность выдаваемого напряжения на выходе, а также и регулятор напряжения генератора – так как работают они сообща вам потребуется простой мультиметр, выставляете его в положение измерения постоянного тока на предел 20вольт и выше и произведите замеры на выходе генератора.

При этом отключать никакие приборы и провода не нужно, проверка проводится в естественных условиях и при этом вы должны увидеть цифры приблизительно 13.9 -16 вольт, так же можно давать скидку на погрешность прибора в пределах 0.5, то есть у вас показало 13.5 вольта то у вас скорее всего норма, возможно у вас реально 13.9 но прибор особенно китайские мультиметры могут давать погрешность и довольно существенную.

Поэтому по возможности лучше перемерять двумя разными мультиметрами от разных производителей и уже оттуда вывести среднюю величину, если данные не будут совпадать.

Техническое обслуживание генератора

Автомобильный генератор является таким автомобильным узлом, который не требует какого-то сверхъестественного обслуживания. Все техническое обслуживание генератора заключается в периодической чистке контактов,  проверке и подтяжке болтов крепления, проверке натяжения ремня генератора и замене щеточного узла или регулятора напряжения.

Каждые 15 тысяч км пробега:

1. Поверка крепления генератора к двигателю;
2. Проверка надежности крепления крышки генератора;
3. Проверка натяжения ремня генератора.
4. Чистка контактов проводов в местах подсоединения к АКБ, генератору и регулятору напряжения.

Каждые 50 — 60 тысяч км пробега:

1. Продувка генератора сжатым воздухом;
2. Проверка крепления шкива генератора и стяжных болтов;
3. Проверка натяжения ремня генератора и его подтяжка;
4. Проверка щеточного узла и регулятора напряжения.

В общем случае, обслуживание генератора следует проводить при каждом техническом обслуживании автомобиля. Лучше доверить эти процедуры специалистам.

Устройство автомобильного генератора

Автогенератор включает в себя несколько составляющих:

• Ротор.
• Статор.
• Блок щеток.
• Регулятор напряжения.
• Выпрямительный блок (диодный мост).

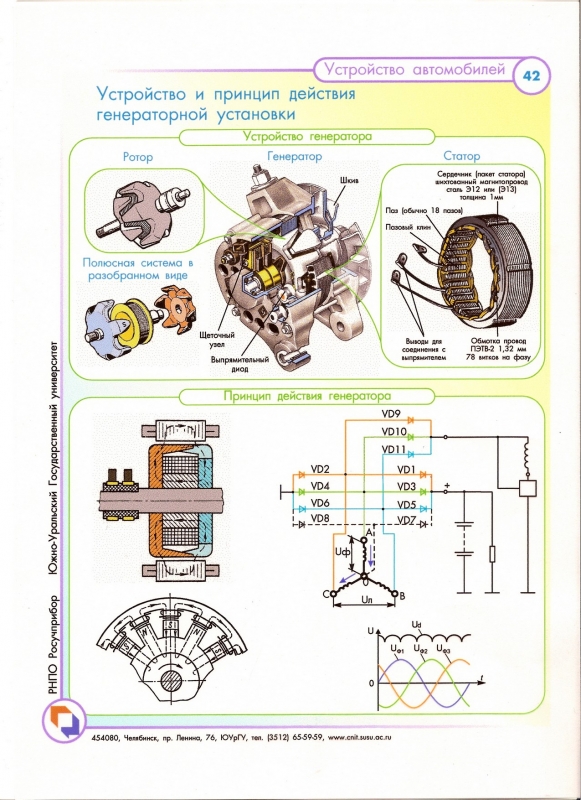

1 — задний подшипник; 2 — выпрямительный блок; 3 — контактные кольца; 4 — щетка; 5 — щеткодержатель; 6 — кожух; 7 — диод; 8 — втулка подшипника; 9 — винт; 10 — задняя крышка; 11 — крыльчатка; 12 — винт; 13 — ротор; 14 — обмотка ротора; 15 — передняя крышка; 16 — вал ротора; 17 — шайба; 18 — гайка; 19 — шкив; 20 — передний подшипник; 21 — обмотка ротора; 22 — статор.

Ротор

Ротором (от англ. rotation — вращение) называется подвижная часть автогенератора. Она представляет собой вал с расположенной на ней обмоткой возбуждения, находящейся между двумя полюсными половинками. Последние изготавливаются штамповкой, на каждой из них имеется шесть выступов в форме клюва, расположенных сверху обмотки. Эти половинки образуют систему полюсов и контактные кольца. Задача колец заключается в подаче электротока на обмотку через ее выводы.

Обмотка возбуждения предназначена для создания магнитного поля. Для решения этой задачи на нее должен быть подан слабый электроток. До запуска силового агрегата подачу тока для образования магнитного поля осуществляет АКБ. Когда ДВС заработает, и число оборотов достигнет нужной величины, подача тока на обмотку возбуждения будет производиться генератором

На роторе, кроме того, размещены:

• Приводной шкив.
• Подшипники качения.
• Охлаждающее устройство (вентилятор).

Ротор располагается внутри статора, зажатого между крышками корпусной части. Крышки снабжены посадочными местами, в которых помещаются роторные подшипники. Кроме того, в крышке, расположенной со стороны приводного шкива, имеются отверстия для вентиляции.

Схема вентиляции генераторов

Статор

Этот элемент, в отличие от вышеописанного, неподвижен (статичен), из-за чего и получил свое название. Его задача заключается в получении электротока переменной величины, возникающего под влиянием магнитного поля ротора. Статор состоит из обмоток и сердечника. Последний изготавливается из листовой стали и имеет пазы для укладки трех обмоток (по количеству фаз). Обмотки могут укладываться одним из двух способов: петлевым или волновым. Схема их соединения также может быть разной – в форме звезды или треугольника.

1 — сердечник; 2 — обмотка; 3 — пазовый клин; 4 — паз; 5 — вывод для соединения с выпрямителем.

При подключении по схеме «звезда» все обмотки соединяются вместе одним из концов в общей точке. Их вторые концы выполняют роль выводов. Схема «треугольник» предусматривает соединение обмоток по другому принципу: 1-я со 2-й, 2-я – с 3-ей, а 3-я, в свою очередь – с 1-й. В этом случае функцию выводов выполняют точки соединения. Наглядно обе схемы показаны на рисунке.

Схема «звезда» и «треугольник»

Блок щеток

Задача этой составляющей генератора заключается в передаче электричества на обмотку возбуждения. Конструктивно блок представляет собой корпус с расположенной в нем парой подпружиненных графитных щеток. Последние прижимаются с помощью пружин к контактным кольцам, но жестко с ними не скреплены.

Регулятор напряжения

Регулятор нужен для того, чтобы поддерживать величину напряжения на выходе в установленных пределах. Это необходимо, поскольку количество тока, как и его параметры, зависит от числа оборотов двигателя, а долговечность аккумулятора напрямую связана с подаваемой разностью потенциалов. Недостаточное напряжение приведет к «хроническому» недозаряду АКБ, а избыточное – к перезаряду. Как в первом, так и во втором случае срок службы батареи заметно снизится. Современные автомобили комплектуются электронными полупроводниковыми регуляторами.

Регулятор напряжения

Рекомендуем: Ремонт блока управления двигателем

Диодный мост (выпрямительный блок)

Задача этого элемента заключается в том, чтобы преобразовывать переменный ток, поступающий на него, в постоянный, необходимый для питания бортовой сети. Конструктивно он состоит из теплоотводящих пластин, в которые вмонтированы диоды в количестве 6 штук – по 2 на каждую статорную обмотку (на «+» и на «-») .

Принцип работы

Теперь давайте подробнее рассмотрим, как работает генератор переменного тока в автомобиле. При включении зажигания ток подается на щеточный узел от аккумулятора. Этот ток проходит через щеточные каналы к медным кольцам, а затем к обмоткам возбуждения ротора

Обратите внимание, что ротор, по сути, является электромагнитом, создающим магнитное поле. Коленчатый вал начинает вращать ротор через шкив и ременную передачу

Вокруг ротора находится статор, который начинает вырабатывать переменный ток в результате вращения. Когда вращение ротора достигает определенной частоты, обмотка возбуждения получает питание от самого генератора.

Переменный ток выпрямляется диодным мостом и преобразуется в постоянный ток, который затем подается в бортовую электросистему. Таким образом, генератор переменного тока автомобиля обеспечивает энергией нагрузку и заряжает аккумулятор. Регулятор напряжения изменяет действие обмотки возбуждения при увеличении скорости вращения ротора. Это позволяет поддерживать постоянную нагрузку.

На приборной панели внутри автомобиля имеется сигнальная лампа генератора переменного тока, указывающая на состояние устройства. Например, лампочка может загореться при обрыве ремня. В этом случае питание от сети будет осуществляться только от аккумулятора. Время работы в этом случае зависит от уровня заряда батареи.

Рекомендации по замене генератора

Заменить генератор в машине можно, но для этого необходимо соблюдать некоторые правила:

• у нового агрегата должны быть такие же токоскоростные характеристики, как и у штатного;
• энергетические параметры генераторов обязательно должны быть одинаковыми;
• размеры нового генератора должны быть подходящими, чтобы можно было легко установить его на мотор;
• у агрегатов должны быть одинаковые передаточные числа;
• схемы обоих генераторов должны быть полностью идентичными.

Учитывайте то, что в основном агрегаты, установленные на иномарках, крепятся только одной лапой. В то же время отечественные устройства крепятся на мотор с помощью двух лап. Поэтому, меняя зарубежный агрегат на наш, вам придётся заменить кронштейн крепления на моторе.

Для чего нужен в генераторе переменного тока диодный выпрямитель? Виды выпрямителей

1. Аккумуляторная батарея автомобиля служит для хранения запаса электрической энергии и является устройством постоянного тока. Аккумулятор снабжает потребители энергии постоянным током и требует для своей подзарядки также постоянный ток.

2. Перед тем, как использовать энергию генератора переменного тока в автомобиле, необходимо преобразовать переменный ток в постоянный. Как видно из рис. 3.7, ток генератора движется по цепи сначала в одну сторону, затем в другую. Если убрать нижнюю полуволну синусоиды, то ток станет пульсирующим, но зато не будет менять направления. Для аккумулятора такая пульсация не имеет значения, а если к выходу генератора подключить амперметр, то он покажет среднее значение постоянного тока.

3. Устройство, которое пропускает ток в одном направлении и не пропускает в другом, называется выпрямителем. Современные выпрямители выполнены из полупроводниковых материалов и имеют высокий коэффициент полезного действия.

На рис. 3.7 показана простейшая схема подключения генератора переменного тока к нагрузке через диодный выпрямитель. Выпрямитель пропускает только верхнюю полуволну тока, отсекая нижнюю, поэтому с выпрямителя на нагрузку поступает пульсирующий ток всегда одного направления. По очевидным причинам такой выпрямитель известен под названием однополупериодного. Выпрямитель такого типа прост, но малоэффективен, потому что нижний полупериод тока просто теряется.

Рис. 3.7. Однополупериодный выпрямитель генератора переменного тока.

4. Более эффективным является двухполупериодный выпрямитель, который использует обе полуволны синусоиды тока генератора. Для его реализации требуется четыре диода (см. рис. 3.8(а)). Собранный по такой схеме выпрямитель называют мостом.

Рис. 3.8(а). Схема и работа двухполупериодного выпрямителя генератор переменного тока.

5. Ток от генератора проходит через диоды выпрямителя только в направлении стрелки, но не наоборот. Так, если верхний вывод генератора в некоторый момент имеет положительное напряжение, то ток от него пойдет на зарядку аккумулятора через одну пару диодов, как показано на рис. 3.8(б).

Рис. 3.8(б). Схема и работа двухполупериодного выпрямителя генератор переменного тока.

При смене полярности выводов генератора ток на аккумулятор пойдет через другую пару диодов (см. рис. 3.8(в)).

Рис. 3.8(в). Схема и работа двухполупериодного выпрямителя генератор переменного тока.

Таким образом, на аккумулятор пройдут обе полуволны синусоиды. На рис. З.9 показан для сравнения результирующий ток на выходе как одно-, так и двухполупериодного выпрямителя.

Рис. 3.9. Ток на выходе генератора переменного тока и выпрямителя.

Одна из возможных конструкций двухполупериодного выпрямителя показана на рис. 3.10. Отдельные элементы выпрямителя называются диодами.

Рис. 3.10. Одна из конструкций двухполупериодного выпрямителя генератора переменного тока.

6. Трехфазный выпрямитель имеет тот же принцип действия, что и двухполупериодный.

На рис. 3.11 показано соединение трехфазного генератора с трехфазным выпрямителем.

Рис. 3.11. Трехфазный выпрямитель генератора переменного тока. Показан момент, когда на фазе R напряжение максимально.

Поскольку генератор имеет три пары полюсов, выпрямленный ток будет состоять из шести полуволн синусоид за один оборот генератора (см. рис. 3.12) и средний ток будет лишь не намного ниже пиковых значений каждой полуволны.

Имейте в виду, что приведенные схемы еще не являются схемами зарядки аккумулятора, поскольку они должны быть дополнены устройствами регулирования выходных параметров генератора.

Рис. 3.12. Напряжение или ток на выходе трехфазного выпрямителя генератора переменного тока.

7. Генератор делается трехфазным, чтобы с максимальной пользой использовать габариты статора, так что практически весь статор занят обмотками. Каждая из обмоток работает как однофазная, т.е. дает на выходе одну синусоиду напряжения.

8. Некоторые французские фирмы выпускают однофазные генераторы для автомобилей, которые не требуют большого потребления тока. Однофазные генераторы дешевле трехфазных и, к тому же требуют установки только однофазного двухполупериодного выпрямителя.

Источник

Неисправности автогенераторов и способы их устранения

При работе генераторов могут возникать неисправности механического и электрического характера. Зачастую одна вовремя не исправленная поломка становится причиной других.

Признаки повреждения генератора:

• мигание или постоянная работа лампы зарядки при работающем моторе;
• недостаточная зарядка или перезаряд аккумулятора;
• тусклый свет внешней световой сигнализации;
• пульсации свечения ламп;
• значительное увеличение яркости свечения ламп при повышении оборотов;
• посторонние звуки, источником которых является генератор или привод.

Механические поломки

Распространенные неисправности механического характера:

• появление трещин на приводном шкиве;
• обрыв ремня привода;
• износ подшипников якоря, который приводит к заклиниванию генератора.

Трещины и сколы на шкиве обнаруживаются при визуальном осмотре узла. Острые кромки начинают разрушать , который может сойти со шкива по поврежденным кромкам. Поломанный или лопнувший шкив требуется заменить новым, ремонт узла невозможен. Новый шкив должен иметь такие же геометрические параметры, как и изношенный.

Поврежденные подшипники якоря начинают издавать при работе характерный свист. Затягивать с ремонтом не следует, поскольку нарушается режим работы генератора из-за изменения зазора между якорем и статором. В итоге якорь может заклинить, что приведет к обрыву ремня и повреждениям щеток и обмотки.

Электрические поломки

Поломки электрической части генераторов:

• истирание токосъемных щеток;
• протирание коллекторной части ротора генератора;
• выход из строя регулятора напряжения;
• межвитковые замыкания обмотки статора;
• выгорание выпрямительного диодного моста;
• разрушение соединительной проводки;
• обгорание или окисление мест подключения проводки.

Для проверки работоспособности генератора применяется мультиметр или вольтметр, предназначенный для измерения постоянного напряжения 0-20 В. Перед началом замеров рекомендуется прогреть агрегат, дав ему поработать 10-15 минут при холостых оборотах двигателя и работающем потребителе (например, ближнем свете фар). Замер напряжения между положительной клеммой генератора и массой автомобиля должен показать значение в пределах 13,5-14,5 В. Более точная информация имеется в инструкции по ремонту и обслуживанию машины. При отклонении напряжения от норматива требуется замена реле-регулятора.

Проверка напряжения на клеммах батареи позволяет обнаружить повреждения соединительной проводки. Для полноценного замера требуется увеличить обороты двигателя до высоких и подключить мощные потребители энергии (например, фар, обогревы стекол и сидений). В этом случае напряжение должно быть близким к значению на реле-регуляторе. В противном случае требуется провести проверку проводов и точек подключения.

Исправность диодного моста проверяется путем установки мультиметра на положительный вывод генератора и массу в режиме замера переменного тока. Значение напряжения должно находиться в пределах до 0,5 В. Более высокое напряжение является признаком неисправности диодного моста.

на Форд Фокус 2 показан в видео, предоставленном каналом «Азбука Форд».

Замер пробоев обмоток генератора производится при отключенном аккумуляторе и отсоединенной от положительной клеммы устройства проводке. Тестер, переключенный в режим амперметра, подключается между клеммой и проводкой. Допустимым считается значение до 0,5 мА. При повышенном токе возможен пробой деталей диодного моста либо обмоток.

Для проверки обмоток возбуждения необходимо снять генератор с автомобиля. Работы ведутся при удаленном регуляторе напряжения и щеточном узле. Перед началом проверки контактные кольца очищаются от грязи. Тестирование выполняется мультиметром, переведенным в режим омметра. Подключение ведется к контактным кольцам. Нормальное значение сопротивления находится в интервале 5-10 Ом. Для замера пробоя на массу омметр цепляется к кольцам и корпусу. В исправном состоянии значение сопротивления будет бесконечным, при иных значениях — имеется пробой.

Категорически запрещается проверять работу генераторов методом короткого замыкания. Подобные действия приводят к выходу из строя не только агрегата, но и электронных блоков. Диагностику устройства рекомендуется проводить на стендах, имеющихся в специализированных центрах. Самостоятельные действия могут стать причиной дорогостоящего ремонта.

 Загрузка …

Видеоурок об устройстве и принципах работы автомобильных генераторов предоставлен каналом zrenie2015.

Выбор генератора для легкового авто

За счет разного диаметра шкивов клиноременной передачи генератору придается большая угловая скорость в сравнении с оборотами коленвала. Частота вращения ротора достигает 12 – 14 тысяч оборотов ежеминутно. Поэтому ресурс генератора минимум вдвое меньше, чем у ДВС авто.

Генератором машина комплектуется на заводе, поэтому при замене подбирается модификация с аналогичными характеристиками и крепежными отверстиями. Однако при тюнинге авто мощность генератора может не устроить владельца. Например, после увеличения количества потребителей (подогрев сидений, зеркал, стекол), установки сабвуфера, аудиосистемы с усилителем требуется именно выбор нового, более мощного генератора или монтаж второго электроприбора в комплекте с дополнительным аккумулятором.

В первом случае следует выбрать мощность, достаточную для подзарядки аккумулятора с 15% запасом. При установке второго генератора начальный и эксплуатационный бюджет резко увеличиваются:

• для дополнительного генератора придется установить дополнительный шкив на коленвал;
• найти место для крепления корпуса электроприбора таким образом, чтобы его шкив размещался в одной плоскости со шкивом коленвала;
• обслуживать и менять расходники сразу двух «мобильных электростанций».

С возникновением бесщеточных моделей генератора некоторые владельцы производят замену штатного прибора этим девайсом.

Бесщеточные модификации

Основным достоинством бесщеточного генератора является сверхдолгий эксплуатационный ресурс. Несмотря на сложную конструкцию и цену, ломаться здесь в принципе нечему, а окупаемость, все равно, выше за счет отсутствия расходников щетки/коллекторные кольца.

Компактные размеры и отсутствие коротких замыканий при попадании воды на залитые лаком или композитным составом обмотки позволяет монтировать его практически на любые транспортные средства.

Генераторы постоянного тока исчезли с легкового транспорта в 70-е годы прошлого столетья, так как имели сложную схему и более крупные размеры.

Таким образом, работа автомобильного генератора обеспечивает электроэнергией всех потребителей, подзаряжает АКБ и создает искру в камерах сгорания. Своевременное обслуживание и диагностика позволяет сократить эксплуатационные расходы и повысить ресурс электрического устройства.

Самая основная функция генератора – зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Поэтому рассмотрим более подробнее схему генератора, как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Изображение схемы генератора.

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.
