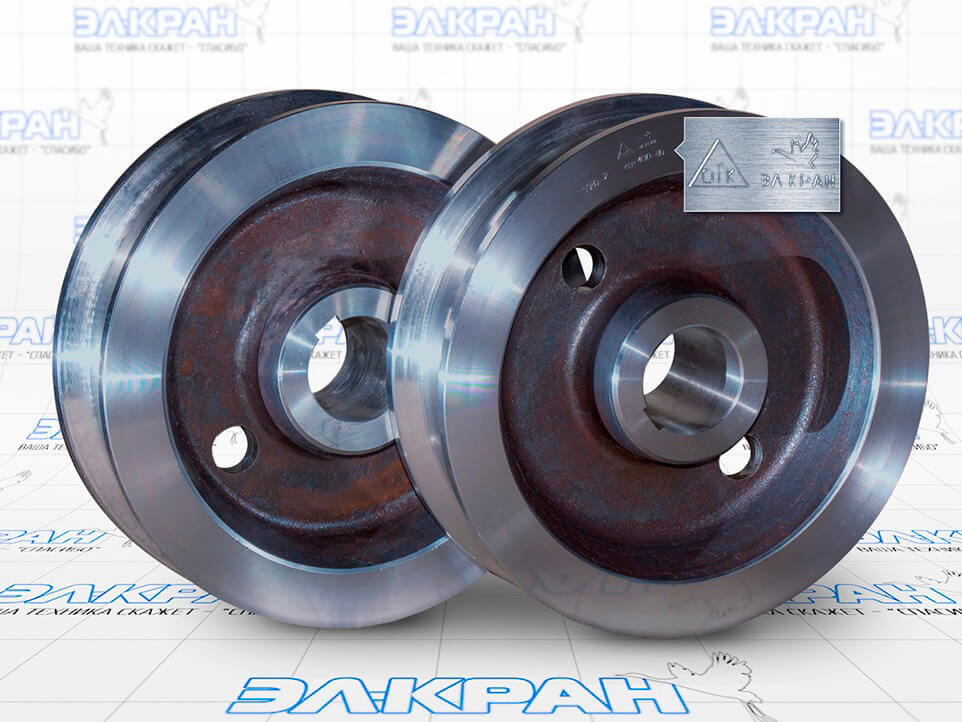

Крановые колеса — ходовые элементы грузоподъемной техники. Воспринимают нагрузки от веса крана и груза, обеспечивают движение по рельсам. Их состояние определяет плавность хода, износ рельсового пути и безопасность эксплуатации. Производство включает несколько этапов: заготовка, механическая обработка, термообработка, финишная обработка, контроль. Каждый этап влияет на ресурс изделия. Изготовлением крановых колес занимается компания «Эл-Кран» — el-kran.ru
Нормативная база
Основной документ — ГОСТ 28648-90. Стандарт распространяется на колеса с цилиндрической поверхностью катания для грузоподъемных кранов и механизмов. Устанавливает два типа колес: двухребордные (К2Р) и одноребордные (К1Р).
ГОСТ регламентирует размеры, массу, марку стали, твердость поверхности (320–390 НВ для групп 5М–6М), глубину закаленного слоя, допуски и припуски на механическую обработку.
Для групп 1М–2М допускается твердость не менее 280 НВ, для 3М–4М не менее 300 НВ.
Материалы
Основные марки стали — 65Г или 75 по ГОСТ 14959. Обеспечивают износостойкость, сопротивление ударным нагрузкам, прокаливаемость. Для механизмов групп 1М–3М допускается применение сталей с механическими характеристиками не ниже стали 45.
Заготовки
Применяются два типа заготовок:
Штамповка — горячая штамповка на КГШП. Высокая точность геометрии, минимальные отходы. Волокна металла ориентированы по контуру детали, что повышает прочность. Допуски по ГОСТ 7505.
Поковка — для крупногабаритных колес и нестандартных типоразмеров. Допуски по II группе ГОСТ 7062.
Штамповка экономичнее при серийном производстве. Поковка — при мелких сериях и нестандартных размерах.
Технологический процесс
Подготовка заготовки
Нагрев до 1100–1200°С в методических печах или индукционных установках. Штамповка с обрезкой облоя.
Предварительная механическая обработка
Обдирка поверхности, подготовка баз, сверление и расточка ступичного отверстия. Оборудование — карусельные и токарные станки. Применение ЧПУ повышает точность до 0,01 мм.
Термообработка
Основной этап, определяющий ресурс колеса. Цель — твердость 320–390 НВ при сохранении вязкости ступицы.
Метод — сорбитизация (объемная закалка + высокий отпуск):
- Нагрев до 820–860°С (аустенизация)
- Выдержка 1,5–2 мин на 1 мм толщины
- Охлаждение в масле
- Отпуск при 520–600°С
Сорбитизация дает плавный градиент твердости по сечению, что исключает трещины в ступице при нагрузках.
Закалка ТВЧ дает высокую твердость поверхности, но создает резкий перепад свойств между поверхностью и сердцевиной. Для тяжелых режимов не рекомендуется.
Окончательная механическая обработка
Обточка до номинальных размеров. Шлифование поверхности катания и реборд.
Контроль качества
- Геометрические размеры
- Твердость (не менее 3 точек по окружности)
- Глубина закаленного слоя (темплет)
- Ультразвуковая дефектоскопия
- Маркировка клеймом завода
Каждое колесо — паспорт с результатами измерений.
Типоразмеры
ГОСТ 28648-90 устанавливает ряд диаметров от 200 до 1000 мм. Основные типоразмеры:
- К2Р-200х60: D=200, ширина 60, масса 15 кг
- К2Р-250х70: D=250, ширина 70, масса 30 кг
- К2Р-320х70: D=320, ширина 70, масса 45 кг
- К2Р-400х80: D=400, ширина 80, масса 80 кг
- К2Р-500х100: D=500, ширина 100, масса 145 кг
- К2Р-630х100: D=630, ширина 100, масса 250 кг
- К2Р-710х100: D=710, ширина 100, масса 300 кг
По согласованию с заказчиком допускается увеличение размеров.
Особенности для разных условий
Группы 5М–6М: твердость 320–390 НВ, глубина закаленного слоя не менее 15 мм.
Температура ниже -40°С: легированные стали (09Г2С, 10ХСНД), повышенная ударная вязкость.
Портальные краны: ужесточенные допуски (7-й класс точности), повышенные требования к соосности и биению.
Краны ТЭЦ и ГРЭС (угольные): твердость в верхнем пределе (370–390 НВ), шлифованная поверхность катания, защита от абразивного износа.
Часто задаваемые вопросы
Вопрос 1. Какая сталь используется для крановых колес?
Основная — 65Г. Для низких температур — 09Г2С, 10ХСНД.
Вопрос 2. Что лучше — штамповка или поковка?
Штамповка — для серийных типоразмеров (дешевле, выше прочность за счет ориентации волокон). Поковка — для нестандартных размеров и мелких серий.
Вопрос 3. Почему сорбитизация лучше закалки ТВЧ?
Сорбитизация дает плавный градиент твердости, исключает трещины в ступице. Ресурс выше в 1,5–2 раза. ТВЧ создает резкий перепад свойств — риск разрушения в переходной зоне.
Вопрос 4. Какая твердость требуется?
320–390 НВ для групп 5М–6М. Для 3М–4М — не менее 300 НВ. Для 1М–2М — не менее 280 НВ.
Вопрос 5. Что такое К2Р?
Двухребордное колесо. Две реборды удерживают кран на рельсе при боковых нагрузках.
Вопрос 6. Сколько времени занимает изготовление?
Стандартные типоразмеры — 7–10 дней. Нестандартные по чертежам — 20–30 дней.
Вопрос 7. Можно ли восстановить изношенное колесо?
Да, наплавкой. Не более двух циклов. Стоимость восстановления — 20–35% от нового.
Вопрос 8. Какой ресурс у колеса?
При правильной эксплуатации — 5–7 лет для групп 5М–6М. Для легких режимов — до 10 лет.
Вопрос 9. Какие документы прилагаются?
Паспорт с измерениями твердости и геометрии, клеймо завода, сертификат на материал, заключение ОТК.
Вопрос 10. Можно ли изготовить по своему чертежу?
Да. Производители с ЧПУ принимают заказы по чертежам заказчика.
Литература
- ГОСТ 28648-90. Колеса крановые. Технические условия.
- ГОСТ 14959-2016. Прокат и поковки из конструкционной углеродистой и легированной стали.
- ГОСТ 25835-83. Краны грузоподъемные. Классификация механизмов.
- ГОСТ 7505-89. Поковки стальные штампованные.
- ГОСТ 7062-90. Поковки стальные кованые.
- ОСТ 24.191.02-82. Колеса крановые. Технология наплавки.
