Самодельные проставки
Любые проставки конструктивно простые, поэтому и изготовить их несложно. Причем это процесс довольно творческий.
Одни делают их, просто вырезая из старой шины, другие используют эбонит, сталь, полиуретан и прочие материалы.
Для изготовления хороши любые инструменты. В домашних условиях для этого может пригодиться дрель, электролобзик, напильники и прочее.
Те, у кого есть возможность воспользоваться токарным станком, просто вытачивают их из заготовок.
В общем, для изготовления может использоваться любой подходящий материал, и обрабатывать его можно тоже разными инструментами и оборудованием. Важным условием является только соблюдение размеров.
Для вырезания можно попытаться найти чертежи, а если их нет, то ориентироваться по размерам составных элементов подвески (к примеру, проставка под пружину делается исходя из диаметра самой пружины и ее посадочного места).
В общем, при желании изготовить проставки в домашних условиях вполне реально.
Важные моменты при самостоятельной установке
Собираясь ставить проставки своими силами, следует правильно определить нужный параметр самого клиренса. Скажу сразу, значение отличается между разными марками машин. Легковушки могут иметь просвет от ста сорока до двухсот миллиметров. У паркетников параметр варьируется от ста восьмидесяти до двухсот пятидесяти, внедорожники — от двухсот до трехсот пятидесяти.
Учитывайте также гарантийный срок автомобиля. Если в период этого срока выйдет из строя деталь, которая подвергалась подобным манипуляциям, на гарантию можете не рассчитывать. Вот по этой причине лучше обращаться в официальные сервисные центры обслуживания. Да, придется выложить кругленькую сумму, но будет надежнее.
Установка проставок для увеличения клиренса сегодня для многих автовладельцев является необходимостью, такой себе практичной доработкой комфортной езды по бездорожью. Кстати, те, кто уже поставил на свою машину такие детали, отмечают, что не играет роли, из какого материала они выполнены. В любом случае, алюминиевый или полиуретановый вариант подарит только положительные эмоции и ощущения во время поездки по плохой дороге.
Присутствие ощущения некой возвышенности и преобладания над остальными участниками движения, несет особый шарм. Только не забывайте и не переусердствуйте с увеличением клиренса. Иначе это отразится на устойчивости авто не лучшим образом, сократит срок эксплуатации подвески.

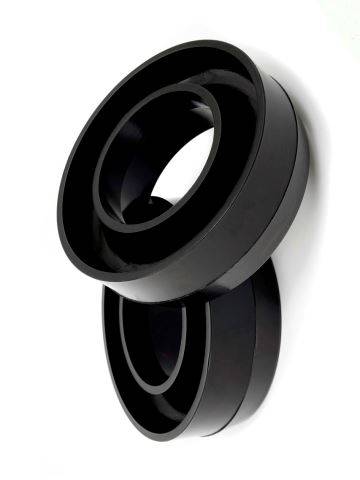

Из чего делаются проставки
Производители автозапчастей и аксессуаров уже заметили, что проставки пользуются спросом, поэтому они уже наладили выпуск их.
Причем для их изготовления используются разные материалы:
- Полиуретан;
- Резина;
- Алюминий;
- Пластик.
Полиуретан и резина сами по себе материалы упругие, поэтому при эксплуатации они могут сжиматься, что позволяет в большей степени гасить колебания.
При этом полиуретан очень устойчив к негативному воздействию окружающий среды, поэтому прослужить он может длительный срок.
Но в конструкции таких проставок часто используются металлические втулки в отверстиях под болты, и это их недостаток.
При сжатии эти втулки контактируют с кузовом, и в месте контакта возможно появление очагов коррозии.
Резина хоть и подвержена «старению», но в таких проставках никаких металлических элементов нет, поэтому они на кузов негативных воздействий не оказывают.
На Suzuki Escudo это выглядит так:
Проставки из алюминия обладают высокой прочностью, но поскольку это металл, то в месте контакта с кузовом может появиться коррозия.
Пластик в этом плане лучше. Он также прочный, но ржавчины от него не будет. Поэтому оптимальными для установки на авто являются резиновые и пластиковые проставки.
Причем отмечается, что на передней подвеске желательно использовать проставки из прочных материалов, а на задней – из эластичных.
К тому же, нельзя до бесконечности наращивать клиренс при помощи проставок.
Толщины их не должна превышать 3-5 см, использование более толстых подложек приведет к значительному ухудшению управляемости авто.
Способы наращивания клиренса
Чтобы избавиться от слишком низкой посадки автомобиля, владельцы применяют следующие способы:
- установка резины, чей профиль выше штатного на 10–15 мм;
- замена колесных дисков на 1–2 типоразмера в сторону увеличения;
- использование более высоких пружин с одним дополнительным витком;
- добавка специальных подкладок и проставок в узлах крепления стоек и пружин.
Что дает замена колес?
Установка новых колесных дисков и резины даст увеличение клиренса автомобиля от 10 до 30 мм. В чем плюсы данного варианта:
- способ прост в реализации, не нужно выполнять разборку подвески, достаточно обратиться в ближайшую шиномонтажную мастерскую;
- на указанную высоту поднимаются все элементы авто, в том числе рычаги подвески, различные тяги и задняя балка;
- шины с высоким профилем мягче штатных и лучше поглощают мелкие неровности;
- всегда есть возможность быстро вернуть стоковый (заводской) клиренс.
Главный минус способа – несоответствие финансовых затрат высоте подъема. В случае замены дисков придется купить 4 шт., а резины – целых 2 комплекта – летнюю и зимнюю. Далеко не каждый автолюбитель решится на подобные расходы, чтобы увеличить просвет на 3 см. В установке больших колес скрываются и другие недостатки:
- скаты и диски увеличенного размера отличаются повышенной массой и дополнительно нагружают мотор;
- затраты горючего возрастают;
- показания спидометра и одометра становятся неточными;
- срок службы трансмиссии сокращается.
В некоторых автомобилях конструкция колесных арок и крыльев не позволит поставить диски на 2 типоразмера больше, максимум на один (например, 13 дюймов заменить на 14”). Вы получите подъем всего на 12,5 мм, заплатив приличную сумму.
Тюнинг передней и задней подвески
Замена пружин и установка подкладок обойдется в разы дешевле, нежели покупка новых колес, но даст увеличение просвета на 3–5 см. Учитывайте 2 момента: балка и элементы подвески не поднимутся, а для реализации данного варианта потребуется разборка.
Перед тем как поднять кузов автомобиля с помощью проставок, следует подобрать и приобрести новые детали. Пружины возьмите на 1 виток больше заводских, а размер подкладок выбирайте таким образом, чтобы общая высота подъема не превышала 5 см. В торговых точках продаются следующие виды проставок:
- Резиновые. Изнашиваются довольно быстро и нуждаются в частой замене.
- Алюминиевые изделия практически не изнашиваются, но отличаются высокой ценой.
- Полиуретановые вставки – компромиссное решение. Служат довольно долго и стоят дешевле алюминиевых.
Для разборки подвески вам не обойтись без двух специальных приспособлений – съемник для выталкивания шаровых пальцев и стяжки пружин. Это очень распространенный инструмент и покупать его необязательно, съемники наверняка найдутся у соседей по гаражам.
Демонтаж пружин передней подвески типа «Макферсон» производится в таком порядке:
- Откройте капот и отверните гайки верхнего крепления стойки (не до конца). Открутите гайку, удерживающую шток.
- Снимите колесо и отключите рулевую тягу от рычага стойки, открутив гайку и выдавив шаровой палец из проушины съемником.
- Выкрутите болты, соединяющие стойку с поворотным кулаком. Чтобы вытащить ее в собранном виде, полностью скрутите 3 верхних гайки крепления к стакану.
Когда узел снят с автомобиля, остается сжать пружину стяжками и окончательно его разобрать. Затем ставится новая пружина с подкладками и производится сборка в обратном порядке. Повторите операцию на другой стороне и переходите к задней части.
Рекомендуем: Самостоятельная установка автомобильного люка
В случае с многорычажной подвеской необходимо открутить и вытащить амортизатор, стянуть пружину, а потом отделить поворотный кулак от нижней шаровой опоры. Чтобы максимально опустить нижний рычаг и извлечь пружину, наверняка придется открутить от него конец стабилизатора поперечной устойчивости.
Разборка задней подвески выполняется по такому же алгоритму, но с некоторыми отличиями:
- Стакан с креплением стойки спрятан под обшивкой багажника либо под спинкой сиденья (зависит от марки авто).
- Шаровой палец выпрессовывать не нужно (его здесь нет), а пружина стягивается прямо на автомобиле. Для этого подставьте под ступицу колодку и опустите домкрат, затем наложите стяжки.
- Раскрутите нижнее крепление стойки и вытащите узел в сборе. Дальнейшая разборка и замена пружины выполняется, как описано выше в инструкции.
Выполняя обратную сборку многорычажной подвески, установите удлинители амортизаторов. Их крепление производится в последнюю очередь, когда остальные детали уже прикручены.
Влияние клиренса и других параметров на проходимость машины
Очень полезно понимать, что дорожный просвет сам по себе влияет на проходимость автомобиля лишь частично. Этот параметр в зависимости от дорожной обстановки всегда дополняется другими факторами. Познакомимся с их взаимодействием поближе.
Расстояние между осями (колёсная база) — чем оно больше, тем машина менее проходимая. То есть, если взять два легковых автомобиля с идентичными дорожными просветами и разными колёсными базами, лучшей проходимостью будет обладать тот, расстояние между осями у которого короче. Связано это с тем, что описанная выше условная плоскость на более длинном автомобиле будет чаще пересекаться с реальными неровностями.
Колёсная база
Расстояние между колёсами одной оси — работает аналогично колёсной базе. То есть, чем шире машина, тем она является потенциально менее проходимой. Однако этот параметр не стоит путать с устойчивостью, либо со склонностью к опрокидыванию. Понятно, что более узкий автомобиль является менее устойчивым при езде по склонам. Но, поскольку мы рассматриваем вопрос с дорожным просветом, то и проходимость в этом факторе следует отождествлять, в первую очередь, с условной плоскостью между колёсами.
Колёсная база и другие параметры
Жёсткость подвески — в плане проходимости работает в тесной связке с клиренсом. Так, если она слишком мягкая, а дорожный просвет маленький, то под воздействием инерционных сил машина чаще будет задевать мельчайшие неровности днищем. Чем жёстче подвеска, тем этот параметр меньше влияет на проходимость в связке с клиренсом. К слову, чрезмерно большой дорожный просвет и мягкие пружины тоже отрицательно сказываются на способности автомобиля преодолевать конкретное бездорожье.
Скорость движения — влияет на проходимость в совокупности с клиренсом. Так, если она более высокая, срабатывает аэродинамика. Машину прижимает к дорожному покрытию, и дорожный просвет автоматически уменьшается. Понятно, что жёсткость подвески в данном случае тоже участвует в процессе. Если же скорость небольшая, то клиренс может резко изменяться после проезда локального препятствия. Например, при переезде ухаба с резкими краями машина приседает под воздействием инерционных сил и собственной массы. Часто это приводит к тому, что днище цепляет реальное дорожное покрытие, так как с ним пересекается наша мнимая плоскость.
Загруженность автомобиля — казалось бы, это очевидный фактор, влияющий в связке с клиренсом на проходимость. Но о нём нередко забывают. Уровень топлива в баке, количество пассажиров, полезный (и бесполезный) багаж — способны значительно уменьшить дорожный просвет. Соответственно, чтобы временно увеличить клиренс при необходимости, достаточно просто высадить пассажиров или даже освободить от тяжёлых вещей багажник.
Прочие факторы — к ним относятся такие моменты, как давление в шинах, исправность ходовой части, визуальный тюнинг и даже навыки вождения конкретного водителя. Обо всём этом полезно знать потому, что увеличение дорожного просвета — это не всегда панацея, и во многих жизненных ситуациях можно обойтись без такой доработки. К этому вопросу мы ещё вернёмся, а пока продолжим развивать основную тему материала.
Самостоятельное изготовление проставок на примере автомобиля Fiat Doblo
Материалы
Для начала определимся с материалом проставок. Проставки для передних амортизаторов будут алюминиевыми, сделать их можно из готовых проставок для другой машины (например, «Москвич 2141»). Материалом для задних проставок будет листовая резина повышенной плотности толщиной 20 мм.
Последовательность действий (с фото)
- Для того, чтобы установить готовые алюминиевые проставки от автомобиля «Москвич-2141» на автомобиль Fiat Doblo, их необходимо будет обрезать и просверлить в них по два дополнительных отверстия.
- Для разметки алюминиевых проставок целесообразно использовать верхнюю шайбу, устанавливаемую на верхние опоры амортизаторов автомобиля Fiat Doblo.
- Шайба накладывается на алюминиевую проставку, а затем, с помощью маркера, на проставке отмечается часть, которую необходимо будет обрезать, также отмечаются места, в которых нужно будет просверлить отверстия.
- Размеченная проставка зажимается в тиски, лишняя часть срезается ножовкой по металлу, после чего дрелью сверлятся два дополнительных отверстия диаметром 10 мм.
- Аналогичным образом делаются проставки и для задних амортизаторов. В качестве шаблона используется всё та же шайба, однако, для резки резины целесообразнее использовать нож. В остальном процедура такая же, как и с алюминиевыми проставками для передних амортизаторов.
Проставка для Fiat Doblo готова Накладываем шайбу на проставку Делаем разметку проставки маркером Алюминиевая, необработанная проставка Проставки от «Москвича»
Процесс установки готовых на автомобиль
Перед установкой проставок следует ознакомиться с процедурой максимально подробно. Пример увеличения клиренса на Toyota Probox 1.5 АКПП 4WD DX на 3 см (установка идентична для левых и правых колёс):
- Подготавливаются сами проставки;
- Автомобиль поднимается на подъемнике или домкрате, после чего снимается колесо;
- Отсоединяется тормозной шланг, датчик АБС;
- Откручиваются гайки крепления стойки (2 шт.);
- Откручивается 3 болта крепления стойки под капотом;
- Струбциной или аналогичным приспособлением требуется стянуть пружину;
- Стойка вытаскивается, из неё выбиваются шпильки;
- Устанавливается проставка, сборка выполняется в обратной последовательности.
После установки проставки этого типа поднимают машину приблизительно на 3 см. Ходовые характеристики на данном автомобиле не ухудшаются. Какие-либо изменения в управляемости на скорости более 80 км/ч сколько-нибудь не чувствуются. После установки проставок вне зависимости от их вида требуется сделать развал-схождение колёс. Это позволит избежать неприятных последствий — неравномерного стирания резины и некоторых других.
Где плюс – там и минус
Такой способ увеличения дорожного просвета нецелесообразно использовать в случаях, когда автомобиль предназначен для передвижения по дорогам общего назначения. Это вызвано тем, что в случае просевших пружин клиренс не растет, а просто восстанавливается изначальная геометрия автомобильного кузова. При этом такое улучшение носит временный характер. Пружины, амортизаторы все равно придется менять.
Наряду с некоторыми достоинствами, использование проставок имеет следующие недостатки:
- потеря гарантии на новые авто;
- значительное ухудшение управляемости;
- изменение геометрии подвески;
- удлинение амортизаторов.
Прекращение действия гарантии
Установка этих элементов на новые машины при экстремальных маневрах значительно снижают ресурс узлов и деталей ходовой части авто. Это происходит из-за того, что меняются углы сопряжения тяг рулевой трапеции, приводных валов ведущих колес. При этом нарушится эффективность работы сайлент-блоков, тормозные усилия на задней оси не будут правильно регулироваться.
Изначальное поведение подвески изменится коренным образом. В результате это приведет к потере гарантии на ходовую часть машины.
Ухудшение управляемости
При исправной подвеске, ее соответствии манере езды по конкретным дорогам при определенных условиях небольшие изменения клиренса допускаются.
В противном случае будут возникать выраженные несоответствия между конструкцией авто и новыми условиями работы его деталей и узлов. Из-за этого машина теряет свою управляемость, работающие неправильно в экстремальных режимах детали быстро изнашиваются. Особенно это проявляется на высоких скоростях, при резких изменениях направления движения.
Изменение геометрии подвески
Условия работы деталей, агрегатов, узлов ходовой части изменяются из-за опускания рычагов подвески, которые нарушают ее геометрию.
Результатом такого явления становится нарушения развала-схождения, ширины колеи. Кроме того, изменяются оси поворота колес. При таких явлениях нужно срочно обращаться к специалистам автосервиса для регулировки.
Удлинение амортизаторов
При использовании только пружинных проставок для увеличения дорожного просвета внутри меняется положение поршня.
Эти устройства начинают работать на разрыв, поршень упирается в верхнюю крышку амортизатора, разрушая его конструкцию.
Таким образом, поднимать кузов таким способом можно только в редких случаях, но не больше, чем на 3-5 см. При других вариантах теряется управляемость, проявляются нарушения работы ходовой части, выходят из строя ее узлы, агрегаты и детали.
Мне нравитсяНе нравится
Плюсы и минусы увеличения клиренса и какие бывают проставки
Кроме увеличения клиренса, имеются и другие преимущества:
- Проходимость автомобиля с высокими колесами значительно увеличивается, можно сделать внедорожник.
- Просевшие от времени колесные пружины возвращаются на место после.
- Днище автомобиля защищено от повреждений.
К недостаткам относят следующие факторы:
- Смещение центра тяжести транспортного средства, снижение управляемости машиной.
- Нарушение устойчивости передней подвески.
- Снижение срока службы рулевой системы.
- Ухудшение работы амортизаторов.
Пневмобаллоны в пружины
Активнее всего для увеличения клиренса используются вставки-пневмобаллоны. Устанавливать их стоит в задние колесные пружины. После накачки цилиндры увеличиваются в несколько раз и растягивают просвет.
- Простая установка и увеличение грузоподъемности.
- Нужно иногда подкачивать цилиндры вручную, обслуживать и менять баллоны через несколько лет.
Резиновые проставки
Так же используются каучуковые вкладки. Элемент ставится под заднюю стойку. Толщина такой амортизирующей подушки зависит от того, какого расстояния хочется добиться.
- Нет деформации кузова, резина не ржавеет со временем, срок эксплуатации механизмов и систем не уменьшается.
- Сложность установки, особенно на заднюю стойку.
Бафферы под пружину
Проставки для увеличения клиренса бывают из каучука и алюминия – их ещё называют «Баферы в пружины». Установка такого элемента проста – достаточно поместить под опорную тарелку пружины прокладку необходимой толщины.
- Можно добиться значительного увеличения размеров клиренса, при установке таких специальных амортизирующих подушек так же есть возможность их регулировки без снятия.
- Не подходит для просевших пружин, нельзя ставить на проржавевший кузов.
IamZevs Я езжу на Ford Focus III Wagon г. Москва
Использую баферы в качестве поставок для увеличения клиренса. Они так же смягчают подвеску и улучшают управляемость. Мой опыт использования написал в блоге… Читать далее
Вставки в пружины
Металлические проставки такого типа ставятся непосредственно в пружины. Могут устанавливаться как на передние, так и на задние колеса. Выбор в их пользу стоит делать, если у авто значительно снижен клиренс.
- Элемент позволяет так же увеличить грузоподъемность автомобиля, избежать просадки после нагрузки.
- Недостаточное увеличения дорожного просвета.
Межвитковые проставки для авто
Между витками пружин так же сятавят автобаффер – это упругая полиуретановая подушка, помогающая поглощать удары и вибрации.
- Машина не «клюёт» при торможении, смягчение ударов, например при проезде «лежачих полицейских», увеличение клиренса и срока службы подвески.
- Дорогостоящий комплект при покупке 4 штук.
Распорка
Пружины авто между каждым витком имеют определенное расстояние, в это место можно вставить резиновую прокладку, которая толще, чем это расстояние. Такую прокладку можно приобрести в магазине. В итоге после установки автомобиль будет проседать меньше от собственного веса. То есть пружина изначально сжимается, из-за того, что на нее давит сам кузов, а прокладка делает это сжатие меньшим.
Там где будет установлена данная распорка, там сжатия практически не будет, а там где ее нет, сжатие будет больше. Но несмотря на это большинство недорогих автомобилей, таких как Ford Focus, Hyundai Solaris и так далее получают 3-5 см к предыдущему клиренсу. Да, можно поставить еще больше таких распорок и получить еще большее увеличение, но лучше этого не делать.
Данный способ даст вам то что нужно, но есть и обратная сторона. Проставки очень сильно увеличат жесткость, особенно если у вас изначально не особо комфортная машина. Также ухудшиться управляемость и ESP будет работать не так корректно как раньше.
Стоит это все не особо дорого, и сделать всю процедуру можно самостоятельно. Если покупать ее для моделей АвтоВАЗа, то они в среднем вам обойдутся в 500 рублей комплект. Если же у вас не особо дорогая иномарка, то минимум вам потребуется 2 000 рублей также за комплект.
Плюсы и минусы увеличения клиренса
Среди положительных сторон изменения клиренса стоит выделить:
- быстрая замена проставок, включая и изделия из другого материала. Учитывать необходимо то, что нужно держать симметрию – слева и справа должны быть проставки из одного и того же материала без различий в характеристиках (лучше – одной модели и производителя);
- низкая стоимость работ и материалов;
- возможность осуществить манипуляции самостоятельно.
Увеличенный клиренс
Отрицательные моменты также есть:
- относительная недолговечность материалов – требуется регулярная смена. Срок эксплуатации зависит от используемого материала, частоты выездов и характера вождения;
- при увеличении клиренса слишком сильно вероятно отклонение подвески, усиление нагрузки на амортизаторы и повреждению тормозных шлангов;
- вероятно отсоединение проводки датчиков ABS и других узлов.
Следует соблюдать равновесие при увеличении клиренса как спереди, так и сзади машины.
Как влияют проставки на подвеску при различных способах установки?
Существует несколько способов увеличения клиренса при помощи проставок. Так, подобные изделия могут устанавливаться:
- под пружины;
- под амортизаторы;
- под стойки.
Давайте более подробно рассмотрим влияние проставок на характеристики транспортного средства в каждом из вышеперечисленных случаев.
- Проставки под пружины. Многие автовладельцы считают, что установка проставок на пружины снижает управляемость и устойчивость транспортного средства. Отчасти они правы, так как увеличение клиренса за счет проставок для пружин делает подвеску более мягкой, что способствует увеличению крена автомобиля при крутых поворотах и может привести к его заносу или переворачиванию. Однако, во-первых, такая неприятность может произойти только лишь при агрессивной манере езды и на скоростях свыше 100 км/ч. А во-вторых, если работы по установке проставок пружин проводились с соблюдением всех норм и требований, которые предъявляются к данному процессу, то вы будете комфортно себя чувствовать на дорогах с любым качеством дорожного полотна и при езде на любых скоростях.
- Проставки под амортизаторы. При установке проставок на амортизаторы изменяется показатель рабочего хода штоков, что негативно влияет на амортизирующие свойства данной детали – как и в случае с пружинами подвеска становится более мягкой и не выполняет своих функций в полной мере. Однако если удлинить амортизатор на величину равную толщине проставки, то установка таких изделий никоим образом не повлияет на базовые характеристики автомобиля.
- Проставки под стойки. Установка проставок на стойки может привести к нарушению жесткости и надежности конструкции, что скажется на ее амортизирующих свойствах и износостойкости. Но, как и в вышеперечисленных случаях, если работы по установке проставок выполнялись с соблюдением определенных норм, то монтаж подобных изделий никак не отразится на ходовых качествах транспортного средства и показателях износа его узлов.
Более подробно узнать о том, как установить проставки в том или ином случае, вы сможете из данной статьи.
Что лучше проставки или усиленные пружины: анализ мнений автомобилистов
Проанализировав большое количество автомобильных форумов, специалисты нашей компании, основываясь на отзывах автомобилистов, пришли к следующему выводу: установка усиленных пружин помогает без особых усилий увеличить дорожный просвет автомобиля, что существенно повышает показатель его проходимости. Однако из недостатков монтажа таких изделий автомобилисты отмечают существенное снижение скоростных характеристик транспортного средства, а также отсутствие ощущения «прилипания» автомобиля к дорожному полотну на высоких скоростях. Как мы рассказывали выше, всех этих неприятностей можно избежать, если купить проставки и доверить их установку квалифицированным специалистам.
Поэтому вывод, на наш взгляд, однозначный – проставки превосходят усиленные пружины по своим эксплуатационным свойствам.
Стоит ли ставить проставки для увеличения клиренса?
В данной статье мы рассмотрели все плюсы и минусы проставок для увеличения клиренса, а также рассказали о том, каким образом можно устранить так называемые «недостатки», которые могут возникнуть после установки подобных изделий. Резюмируя все вышесказанное, можно сделать вывод – да, устанавливать проставки стоит. Однако работу по их монтажу необходимо доверять исключительно квалифицированным специалистам.
Также отметим, что не стоит пренебрегать и качеством самих изделий. Купить проставки под пружины, изготовленные с соблюдением всех нюансов технологического процесса, вы всегда сможете в .
Безопасных вам дорог и приятного вояжа! 20/07/20
