Инструкция по проверке
Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.
Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:
Проверка без нагрузки.
Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.
С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.
Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.
Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.
Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.
В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).
Далее действуйте так:
Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.
В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):
- При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
- 12,3-12,6 В — 75%.
- 12,1-12,3 В — 50%.
- 11,8-12,1 В — 25%.
- 11,5-11.8 В — полный разряд.
Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.
Таблица.
Проверка под нагрузкой.
Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.
Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.
Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.
Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.
В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.
В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.
Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.
В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Онлайн сервис подбора АКБ по марке автомобиля
В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.
Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:
- Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
- При 9,6 Вольта АКБ заряжена на 75%;
- 9,0 В — 50%;
- 8,4 В — 25%;
- Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.
После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.
Таблица.
Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.
В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.
После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.
Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.
Принцип действия и устройство
Основная функция этого инструмента заключается в контроле напряжения. Измерение производится как под нагрузкой, так и при разомкнутой цепи ЭДС. Если разобраться, что такое нагрузочная вилка технически, то она включает вольтметр, резистор, выполненный в виде спирали сопротивления, к которым подсоединены два щупа. Выглядит эта конструкция, как небольшой металлический короб с проводами и зажимами:
С помощью тестеров определяются и другие параметры. Их количество зависит от укомплектованности конкретного аппарата. Для чего нужна и какую информацию может дать нагрузочная вилка:
- измерить выходное напряжение генератора, но не всегда;
- проверить степень заряда;
- определить как долго аккумулятор сохраняет резерв электроэнергии;
- узнать ресурс АКБ;
- выяснить есть ли замыкание между пластинами;
- оценить сульфатацию пластин и другие второстепенные параметры состояния источника питания.
Зажимы позволяют подключить прибор к клеммам автомобильной батареи или другим элементам электрической цепи. Принцип работы аппаратов, укомплектованных амперметром, подойдёт и для измерения силы тока. Но главная отличительная черта — это количество спиралей. Каждая обладает сопротивлением 0,1-0,2 Ом и рассчитана в 100 А. Когда она одна, можно проверять уровень заряда АКБ малой ёмкости, если две — большей. Также устройство разных моделей отличается по следующим характеристикам:
- диапазон работы вольтметра;
- температура эксплуатации;
- проверочная сила тока;
- точность измерений;
- предназначение: для щелочных или кислотных аккумуляторов.
Тестеры создают такую же нагрузку, которая возникает во время запуска. Даже самая простая модель подходит для проверки аккумулятора ёмкостью до 190 А*ч. Этого хватает для анализа работоспособности АКБ большинства типов транспортных средств — от легковых до грузовых. Для любых условий можно найти оптимальную модель, благодаря их широкому ассортименту и многообразным дополнительным функциям.
Как правильно использовать
Самодельная вилка отлично подходит для измерения количества энергии в 12-ватных аккумуляторах.
Тем не менее, она подойдет и для батарей с большими емкостями. Разница только в том, что более мощный вариант требует пары нагрузочных пружин, а вариант менее емкий – только одной. Чтобы провести полноценную проверку при помощи данного прибора нужно:
- Замерить напряжение на самих клеммах, не прибегая к использованию сопротивлений нагрузки, но такое действие наиболее уместно совершать минимум после шести часов пребывания мотора в заглушенном состоянии;
- «Плюсовой» зажим подключается к соответственной клемме, но без пружинки;
- «Минусовой» зажим подключается к клемме и только после этого вольтметр должен показать напряжение аккумулятора с разомкнутой цепью;
- Полученную информацию необходимо сопоставить с описанной в руководстве по эксплуатации и только после этого можно сделать уверенный вывод о том, насколько разряжена батарея;
- В случая наличия полного заряда, аккумулятор проверяют уже под нагрузкой, точнее – с использованием нижней нагрузки. Такая проверка предусматривает также все вышеперечисленные повторные действия;
- После пяти секунд активной проверки можно снимать достоверные показания, которые отображает самодельный прибор.
Если во время подсоединения «минусового» зажима к соответственной клемме вдруг начали рождаться искры – ничего страшного, беды в этом нет и это нормально. Тем не менее, не следует забывать о том, что необходимо завернуть сами пробки батареи во время процесса проверки. Так как зажимам свойственно нагреваться, из-за проходящей через них энергии, лучше к ним не прикасаться после снятия всех нужных показателей.
Приемлемым показателем заряда считают девять Вт, так как иные значения буквально «кричат» о необходимо либо подзарядки, либо полной замены. Следует понимать и помнить о том, что такая проверка оказывает определенную нагрузку на аккумулятор автомобиля, поэтому такая слишком частая нагрузочная процедура оказывает крайне негативное влияние на процесс его эксплуатации.
Нагрузочная вилка
Это специальное устройство, которое работает с напряжениями 12 и 24 Вольта. Основные назначения — это измерение напряжения и уровень заряженности или я бы даже сказал исправности аккумулятора. По сути ничего сложного в нем нет, есть два провода плюсовой и минусовой с двумя клеммами. Внутри находится нагрузка, обычно это либо резистор высокой мощности, либо обычная спираль, сделанная из тугоплавкого металла.
Также на корпусе в обязательном порядке имеется вольтметр, он нужен не только для измерения напряжения без нагрузки, но и для отображения поведения батареи под нагрузкой. Раньше вольтметры были обычные стрелочные, сейчас все больше они цифровые с различными функциями.
Многие автомобилисты думают — что «нагрузочная вилка», должна быть в форме вилки (уж извините за «тавтологию»). Но сейчас это не так, раньше она действительно была похожа на этот столовый прибор, только с двумя зубьями – плюс и минус. Но сейчас форм факторов, может быть несколько:
Старый вариант, когда действительно похожа на вилку (с двумя зубами).
- Один зуб (шип) и один провод. Например, минусовая клемма имеет провод с «крокодилом» вы просто подсоединяете его к аккумулятору, а зубом или шипом упираетесь в плюсовую клемму.
- Две клеммы. Это современные нагрузочные вилки, есть два провода с крокодилами, именно их подсоединяем к клеммам и меряем нужное напряжение или нагрузку.
Собственно все элементарно. Итак, так как же проверять, сам процесс.
Орион НВ-03
С помощью данного устройства можно определить степень заряженности и исправность 12-ти вольтовых АКБ, а также проверить генератор и оборудование бортовой сети.
Конструктивно устройство выполнено аналогично предыдущей модели, за исключением цифрового вольтметра (жидкокристаллического дисплея).
При хранении устройство находится в «спящем режиме». Чтобы вывести его из спячки, можно нажать на кнопку «Режим» или «Выбор» на лицевой панели или прикоснуться щупом к любому токоотводу аккумулятора.
Устройство имеет несколько основных режимов:
- — обычный вольтметр;
- — измерение напряжения АКБ с нагрузкой;
- — режим просмотра результатов предыдущих измерений («ЛОГ»);
- — сохранение результатов проведенных измерений;
- — просмотр сохраненных результатов;
- — измерение ёмкости батарей;
- — режим установки временного предела замеров.
Особенности конструкции
В отличие от предыдущих моделей применяется цифровой вольтметр.
Добавлена возможность определения степени заряда АКБ и возможность устанавливать время измерения.
- Цифровой жидкокристаллический дисплей.
- Кнопка . С помощью этой кнопки осуществляется навигация между режимами и выход из режимов установки.
- Кнопка — переход от названия режима к числовым величинам измерений, изменение числовых величин в режимах установок.
Порядок применения нагрузочной вилки в качестве измерителя напряжения (вольтметра)
Нажатием кнопки выбираем режим .
Чтобы отключить нагрузочные спирали, необходимо открутить обе гайки справа и слева от щупа.
— подсоединить «крокодил» к массе автомобиля или к минусовому токоотводу аккумуляторной батареи.
— измерить напряжение в любой точке автомобиля. Если длины провода не хватает, то можно его удлинить.
Тестирование аккумуляторной батареи
Для начала необходимо измерить напряжение разомкнутой цепи. Для этого подсоединяем черный зажим — «крокодил» к минусовой клемме батареи.
Откручиваем обе гайки (отключаем нагрузку) и накалываем щуп на плюсовую клемму АКБ. Фиксируем показания цифрового вольтметра.
Затем тестируем аккумулятор под нагрузкой.
Если тестируемый аккумулятор имеет ёмкость до 100 А/ч, то закручиваем одну гайку (подключаем одну спираль нагрузки).
Если аккумулятор от грузового автомобиля (ёмкость выше 100 А/ч), то закручиванием второй гайки подключаем еще одну спираль.
Измеряем напряжение аккумулятора под нагрузкой. Накалываем щуп на плюсовую клемму аккумулятора.
Измерение начинается автоматически. В конце измерения раздастся звуковой сигнал .
Режим просмотра результатов предыдущих измерений
При выборе данного режима можно просмотреть результаты проведенных измерений, для чего необходимо нажать кнопку и выбрать режим .
На дисплее отобразится числовое значение измерения .
Чтобы сохранить результаты проведенных измерений, необходимо нажать кнопку и выбрать .
Длительно нажимаем кнопку . На дисплее кратковременно появится значок .
Значения будут сохранены.
Определение ёмкости аккумуляторной батареи
С помощью кнопки выбираем режим «Заряд». На дисплее высвечивается .
Через 3-5 секунд отобразится цифровое значение степени заряженности батареи (в процентах).
Как установить время измерения
Чтобы войти в режим установки времени, необходимо одновременно нажать кнопки и . На дисплее высветится , а затем числовое значение. С помощью кнопки устанавливаем необходимое значение в секундах от 1 до 9.
Для тестирования АКБ ёмкостью до 100 А/ч устанавливают значение 5, а для автомобильных грузовых батарей устанавливают 9.
Чтобы прибор запомнил ваши действия, необходимо нажать кнопку «Режим».
Для получения более подробной информации читайте инструкцию.
Как самому сделать нагрузочную вилку для аккумулятора
Автолюбители часто задаются вопросом, как сделать самостоятельно нагрузочную вилку из подручных средств. Стоит учитывать, что прибор может показывать не точные данные, а также не слишком безопасен при работе. Закупаться всё же придётся.
Та как создать собственный вольтметр никак не получится. Для создания сопротивления также понадобится нихромовая проволочка, без неё никак. Создание нагрузочной вилки в домашних условиях:
- Используя мультиметр требуется найти нужную длину нихрома или металлической полосы;
- параллельным способом воссоединить 10 таких же микроэлементов. В результате будет получена нагрузка с пропуском тока в 100 — 125 ампер;
- элементы присоединяются параллельным методом. Используя проволочку, из неё рекомендуется сплести косу, это придаст надёжности;
- сопротивление требуется хорошо укрепить в коробке из-под будущей нагрузочной вилки;
- спаять кончики сопротивления с контактами вывода;
- к нагрузке подключить вольтметр;
- к окончаниям проводов соединения прикрепить зажимы, чтобы можно было подключаться к аккумулятору.
Использовать такую самоделку придётся на свой страх и риск. Если автовладелец имеет мало опыта в работе с электронными устройствами и с паяльным аппаратом. Лучшим решением для него будет обратиться в сервисный центр.
Вилки различного типа и вида.
Проверяем уровень электролита
Как уже было сказано выше перед тестированием необходимо провести техническое обслуживание аккумулятора. Первое, что нужно сделать, проверить уровень электролита в банках и его плотность. Дело в том, что со временем из электролита, а особенно летом в жару вода испаряется или выкипает при зарядке. Уровень электролита понижается и обнажаются пластины. Пониженный уровень и повышенная его плотность приводят к снижению характеристик аккумулятора.
Аккумулятор производившийся в СССР
На старых, советских АКБ доступ к банкам был прост, открутил крышку, и всё. На большинстве современных доступ к банкам скрыт под платиной, а у некоторых необслуживаемых, доступа вовсе нет. Такие батареи нужно менять или искать возможность провести ТО и «оживить» его.
К стати такие батареи было очень удобно проверять на замыкание. Необходимо было просто проверить напряжение каждой банки. Если напряжение отсутствовало, эту банку просто закорачивали перемычкой. Общее напряжение падало, но эксплуатация была возможна. Минус был в постоянном кипении и быстром выходе её из строя.
Обслуживаемые аккумуляторы обычно имеют пластину, закрывающую крышки банок, либо сама пластина устроена, так что закрывает отверстия банок. Достаточно поддеть её отвёрткой и снять вверх. Открутив крышки, вы увидите через отверстия уровень каждой банки. Если оценить количество электролита визуально не удаётся можно опустить, что-нибудь в отверстие. Только не допустите попадания мусора.
Крышка может быть совмещена с пробками банок АКБ
Нормальным уровнем считается, когда электролит накрывает пластины примерно на сантиметр. Если меньше, то необходимо долить дистиллированную воду. Заметьте, именно воду, а не электролит. После доливки воды необходимо АКБ нужно зарядить, а после зарядки проконтролировать его плотность ареометром. Для большей части России считается нормальной плотность электролита 1,27 г/см³ при полностью заряженном аккумуляторе.
Ареометр для проверки плотности электролита
Ниже привожу таблицу рекомендуемой плотности электролита в зависимости от климата.
Плотность электролита и климатические условия
Инструкция по применению
У каждого устройства имеется собственная инструкция по применению. Она зависит от конструкции прибора. Этот документ надо внимательно изучить перед тем, как начать пользоваться вилкой. Но есть и общие моменты, характерные для всех ситуаций.
Подготовка аккумулятора
Перед началом измерений рекомендуется полностью зарядить аккумулятор. Если это затруднительно, надо, чтобы уровень запаса энергии был хотя бы 50% — так будут точнее замеры. Такой заряд (или выше) легко достигается при обычной езде без подключения мощных потребителей. После надо выдержать АКБ несколько часов без нагрузки, скинув провод с одной или обеих клемм (рекомендуется 24 часа, но можно и меньше). Тестировать АКБ можно, не снимая ее с машины.
Проверка батареи без демонтажа с автомобиля.

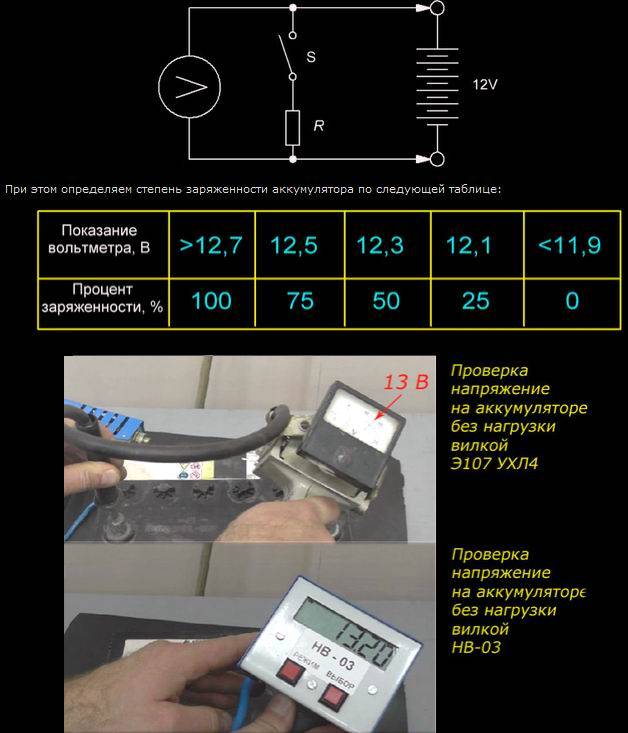

Проверка нагрузочной вилкой со стрелочным вольтметром
Первый замер выполняется на холостом ходу. Минусовой вывод вилки «крокодилом» подключается к отрицательной клемме батареи. Плюсовой контакт надежно прижимается к положительному терминалу АКБ. По вольтметру считывается и запоминается (или записывается) значение напряжения на холостом ходу. Потом плюсовой контакт отключается (убирается с клеммы). Включается нагрузочная спираль (если их несколько – выбирается необходимая). Плюсовой контакт снова прочно прижимается к плюсовой клемме (возможно искрообразование!). Через 5 секунд считывается и запоминается второе напряжение. Более долгое измерение не рекомендуется во избежание перегрева нагрузочного резистора.
Работа с нагрузочной вилкой стрелочного типа.
Таблица показаний
Состояние батареи определяется по таблице. По результатам замера холостого хода определяется уровень заряда. Напряжение под нагрузкой должно соответствовать этому уровню. Если оно ниже, значит, аккумулятор неисправен.
В качестве примера можно разобрать замеры и таблицы для батареи с напряжением 12 вольт. Обычно применяют две таблицы – для замеров холостого хода и измерений под нагрузкой, хотя можно объединить их в одну.
| Напряжение, В | 12,6 и выше | 12,3-12,6 | 12,1-12,3 | 11,8-12,1 | 11,8 или ниже |
| Уровень заряда, % | 100 | 75 | 50 | 25 |
По данной таблице проверяется уровень заряженности батареи. Допустим, вольтметр показал на холостом ходу 12,4 вольта. Это соответствует уровню зарядки 75% (выделено желтым).
Результаты второго замера надо искать во второй таблице. Допустим, вольтметр под нагрузкой показал 9,8 вольт. Это соответствует тому же уровню зарядки в 75%, и можно сделать вывод, что АКБ исправна. Если замер дал меньшее значение, например, 8,7 вольт, это означает, что батарея неисправна и не держит напряжение под нагрузкой.
| Напряжение, В | 10,2 и выше | 9,6 – 10,2 | 9,0-9,6 | 8,4-9,0 | 7,8 или ниже |
| Уровень заряда, % | 100 | 75 | 50 | 25 |
Далее надо снова замерить напряжение холостого хода. Если оно не вернулось к первоначальному значению, это дополнительно свидетельствует о проблемах с батареей.
Если есть возможность нагрузить каждую банку АКБ, можно вычислить неисправный элемент. Но в современных автомобильных батареях неразборной конструкции это мало, что даст. Также надо понимать, что падение напряжения под нагрузкой зависит от емкости батареи. Если значения замеров «на грани», надо учесть и этот момент.
Советы по работе в следующих видео.
Как считывать показания.
Отличия в использовании цифровой вилки
Существуют вилки, оборудованные микроконтроллером и цифровым индикатором (их называют «цифровыми» вилками). Их силовая часть устроена так же, как и у обычного прибора. Измеренное напряжение выводится на индикатор (подобный мультиметру). Но функции микроконтроллера обычно сводятся не только к индикации в виде цифр. На самом деле такая вилка позволяет обойтись без таблиц – сравнение напряжений на холостом ходу и под нагрузкой выполняется и обрабатывается автоматически. По итогам замеров контроллер выдаст результат диагностики на дисплей. Также на цифровую часть возложены и другие сервисные функции – хранение показаний в памяти и т.п. Такая вилка намного удобнее в эксплуатации, но и стоимость ее выше.
«Цифровая» нагрузочная вилка.
Вилка
Является прибором, с простой, но в то же время надёжной и безотказной конструкцией. Представляет собой вольтметр, выступающий в роли измерителя, и нагрузочный резистор, позволяющий испытывать батарею под нагрузкой.
Корпус состоит из штыря, корпуса и зажимного устройства, служащего для соединения с АКБ.
В некоторых нагрузочных вилках существуют дополнительные разъёмы. Они служат для увеличения нагрузки при необходимости. Имеется одна спираль, но когда появляется необходимость производить замеры АКБ большой ёмкости – количество спиралей может быть увеличено.
Интересные факты из эксплуатации аккумуляторных батарей
Сколько потребляет стартер зимой, каков минимальный порог вольтажа для его срабатывания и сколько прокруток он может совершить в -20°C, прежде чем сядет аккумулятор? Как оценить степень заряженности АКБ только с помощью мультиметра, и как часто пользоваться зарядным устройством? Обо всем этом рассказывают эксперты журнала.
Батарея и стартер
Максимальный пусковой ток электромотора стартерного механизма на переднеприводных Ладах – не более 400 А. Зимой, как правило, дело доходит до 350 А. Летом требуется меньше – порядка 200 А.
Если сделать последовательно 5 попыток запуска двигателя при -20°C, аккумулятор сядет. Результат получен при определенных условиях:
- Емкость АКБ – 60 А*ч.
- Изделие заряжено: при комнатной температуре тестер показывал 12,7 В.
- Батарея ночевала на улице.
- Длительность 1 попытки безуспешного запуска – 10 секунд.
- Машина – Lada Priora.
- Масло – полусинтетика Liqui Moly 10W-40.
11,9 В без нагрузки при температуре +15°C – минимальное напряжение, при котором двигатель еще может запуститься. Но ситуация опасна, поскольку при 11,9 В и ниже прогрессирует сульфатация.
Мультиметр – аккумулятор – ЗУ
Для оценки степени заряженности аккумулятора разработаны таблицы, увязывающие напряжение на клеммах с % заряда по шкале от 0 до 100%. Критическим принято считать 10,8 В. Это глубокий разряд. Обычная батарея переносит не более 2-3 таких предельных режимов.
Раз в два месяца при смешанном цикле езды. Такова периодичность подзаряда АКБ летом, весной и осенью. Зимой частота увеличивается до 2-3 недель при -10°C за бортом. При эксплуатации при температуре ниже -25°C зарядка должна производиться 1 раз в 5 дней.
В начале очередной недели, собравшись на работу, начал заводить машину. В ответ услышал щелчки реле запуска и больше ничего, даже попытки прокрутить не было. Треск/щелчки доносились из-за приборки, сама приборка мигала как цветомузыка.
По прошествии состояния паники, когда мозг начал соображать, стал проверять аккумулятор.
Замер напряжения тестером без нагрузки
:11,8В (Ого!) Замер«с нагрузкой» — включаем зажигание, фары дальний свет, обдув:6В (Фигассе!)
Еще проверил соединение на массу, осмотрел клеммы на наличие окисла. Все в порядке.
Машина стояла на стоянке все выходные.
Далее по тексту привожу информацию, которую удалось выудить в интернете, соответственно на авторство многих утверждений не претендую.
Теория. Часть 1
При измерении тестером заряженая на 100% АКБ должна показывать без нагрузки12.5В — 12.66В12.4В — 75% 12.2В — 50% 12.0В — 25% 11.8В — 0% Если напряжение ниже 11В — рекомендуют выкинуть АКБ, иначе можно вывести из строя генератор или зарядку — как утверждают. С нагрузкой напряжение должно быть не меньше 11В, держаться порядка 10 сек. Еще можно скинуть любую клемму и в разрыв цепи подсоединить тестер в режиме амперметра, он должен показать30-40мА Если ток больше — утечка. Во время езды генератор должен показывать на исправной, заряженой батарее не ниже13В и не более15.5В————————————————————————— Поскольку предыстория аккумулятора неизвестна, да и показатели измерений не внушили надежд, пошел за новым.
Для тех, кто любит все оригинальное, оригинальный каталог выдает целую линейку АКБ с параметрами от 44А/ч / 200А
до95А/ч / 450А .
Можно выбрать исходя из своих предпочтений, главное определиться с размерами, чтобы поместились в отсек.
Я купил вот такую АКБ
По габаритам достаточно хорошо влезла:
Купил по такому случаю нагрузочную вилку, решил ради спортивного интереса проверить старую батарею (тоже BOSCH кстати). Все измерения рекомендут проводить спустя примерно 24 часов после остановки двигателя — если проверка на машине, иначе измерения считаются недостоверны.
Прибор: Нагрузочная вилка НВ-01 Предгазначен для: — определения степени заряженности и исправности АКБ; — проверки исправности генератора с помощью высокоточного вольтметра. Вилку подсоединяют клеммой к минусовому контакту АКБ. Вилка имеет два ножевых контакта «В» — измерение напряжения, «Н» — измерение нагрузки.
Теория. Часть 2
АКБ до изерений находилась в состоянии электрического покоя не менее 24 часов Делаем замер нагрузочной вилкой напряжения «В» АКБ на холостом ходу. При этом степень заряженности оценивается:>12.7В — 100% 12.5В — 75% 12.3В — 50% 12.1В — 25% 10.2В — 100% 9.6В — 75% 9В — 50% 8.4В — 25%
