Проверка высоковольтных проводов зажигания

Ремонт высоковольтных проводов

Лучший вариант – приобретение нового комплекта ВВ. Но что делать, если неисправность случилась в пути, и рядом нет ни магазинов, ни автосервисов? Если видно, что повреждена изоляция, то дефектное место можно замотать изолентой, чтобы не было пробоев на «массу». Проблема может крыться и в наконечнике: его необходимо плотнее обжать вокруг автомобильного провода зажигания. Но в любом случае ремонт высоковольтных проводов — временная мера: поход в магазин неизбежен.

с плохими высоковольтными проводами у вас могут возникнуть много неприятних ситуаций перебои в работе двигателя, будет пробивать искра на массу,может троить , может возрасти расход топлива их нужно срочно заменить

Неисправности в первичной или вторичной цепи системы зажигания, а так же некоторые механические неисправности двигателя, влияют на форму осциллограмм выходного напряжения катушки зажигания и на форму осциллограмм выходного напряжения коммутатора. Ниже будут рассмотрены примеры осциллограмм напряжений неисправной системы зажигания, которые показаны на иллюстрациях красным цветом. Для сравнения, зеленым цветом показаны осциллограммы напряжения исправной системы зажигания.

Неисправности высоковольтных проводов

Такие неисправности как обрыв высоковольтного провода или слишком высокое его сопротивление приводят к уменьшению мощности искрового разряда между электродами свечи зажигания. В случае обрыва высоковольтного провода, в месте обрыва образуется дополнительный искровой промежуток, включенный в цепь последовательно. В зависимости от величины этого дополнительного искрового промежутка, вследствие обрыва высоковольтного провода могут возникать пропуски воспламенения топливовоздушной смеси на некоторых режимах работы двигателя, может наблюдаться снижение разгонной динамики двигателя, снижение мощности двигателя. В критических случаях обрыв высоковольтного провода может привести к полному прекращению искрообразования между электродами свечи зажигания. Продолжительная работа двигателя с неисправной системой зажигания может привести к пробою высоковольтной изоляции элементов системы зажигания, а так же к повреждению силового транзистора коммутатора. В отдельных случаях возможны механические повреждения двигателя, системы очистки отработавших газов.

Высоковольтные провода зажигания многие автолюбители привыкли называть свечными проводами. Второе название более понятно описывает их задачу в автомобиле, которая сводится к передаче электрического тока от катушки зажигания к свечам. Из названия можно понять, что данные провода отличаются от всех остальных, установленных в автомобиле. Их особенность в способности выдержать проходящее по ним высокое напряжение и защитить от него другие агрегаты машины. Каждый водитель должен знать, как проверить высоковольтные провода зажигания, поскольку эксплуатация машины при их неисправном состоянии может привести к выходу из строя дорогостоящих устройств и деталей.

Какое должно быть сопротивление высоковольтных проводов зажигания

Для того

, чтобы получить самые полные сведения об исправности или неисправности высоковольтного провода используют способ измерения его физических параметров.

Самый несложный электроизмерительный инструмент, что обязан пребывать в багажнике любого автомобиля, — мультиметр. Простенький маленький мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, цена около 300 рублей.

В проводах большого напряжения контролируют два главных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи простого мультиметра запрещено, для этого нужно иметь дорогостоящий мегаомметр, поскольку сопротивление изоляции должно составлять пара сотен мегаОм.

Сопротивление центрального проводника должно быть в пределах от нуля до нескольких килоОм. Это зависит от типа высоковольтных проводов и наличию ограничивающего сопротивления в совокупности зажигания.

Ограничивающие сопротивления начали использовать, в то время, когда машины стали оснащать радиоприемными устройствами. Они существенно уменьшают уровень радиопомех. Помимо этого

, они имеютеще одну ответственную функцию зашиты схемы управления и катушки зажигания от пробоя при перегрузки по высоковольтной цепи.

Это быть может, в случае если свеча имеет закорачивающий нагар, и при пробое высоковольтного провода на кузов автомобиля.

Во многих машинах ограничивающие сопротивления ставят в бегунок, в некоторых машинах свечи имеют ограничивающий резистор. Время от времени резисторы вставляются в колпачки свечей. Но в большинстве авто используется распределенное сопротивление в высоковольтных проводов.

В противном случае говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

нихром, сплав никеля с хромом;
хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
стекловолокно с напылением графита.

Время от времени таковой проводник имеет форму спирали, как в электроплитках.

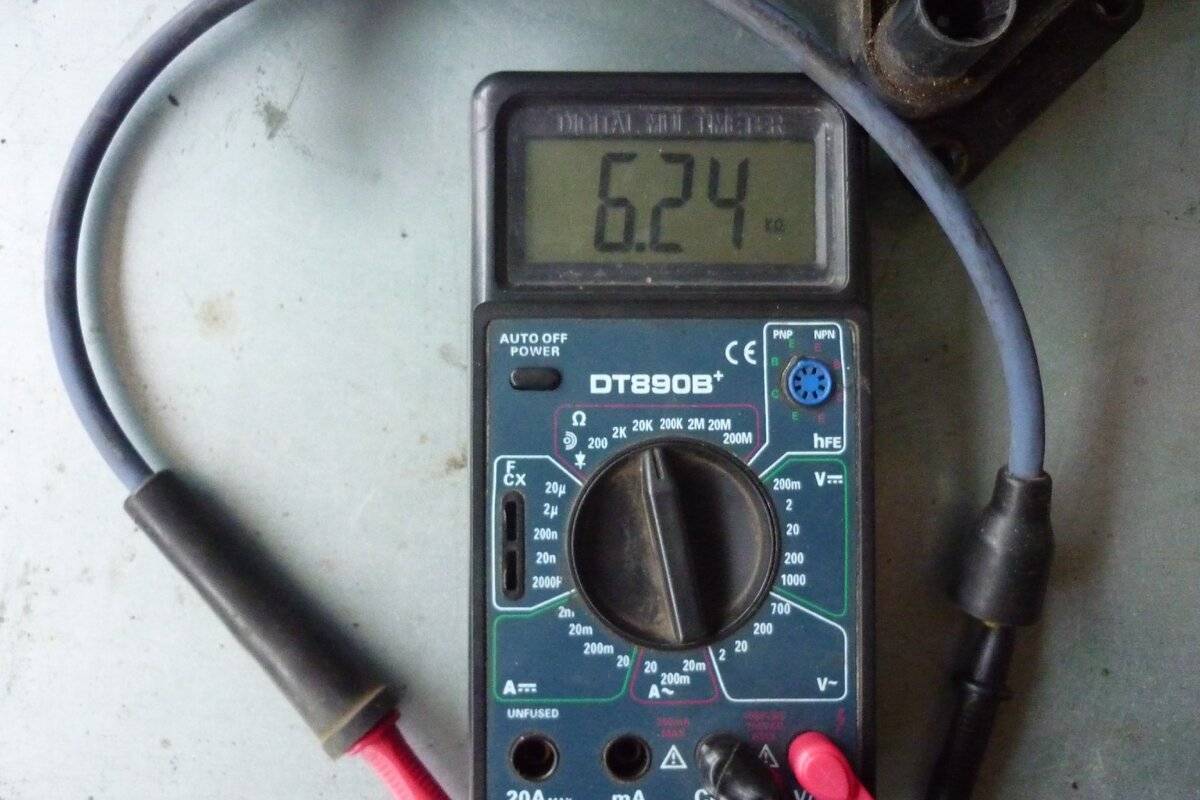

Для проверки высоковольтных проводов мультиметр нужно перевести в режим измерения сопротивления на предел 20 кОм. Потом подсоединить щупы прибора к противоположным выводам провода.

Измеряемое сопротивление не должно быть больше сопротивление 20 килоОм (в большинстве случаев эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

В некоторых марках машин, к примеру DODGE, в качестве добавочного сопротивления употребляется варистор. Его проводимость изменяется в зависимости от напряжения, проверить таковой провод посредством мультиметра запрещено.

Какое должно быть сопротивление высоковольтных проводов зажигания

p, blockquote 23,0,0,0,0 —>

Для того, чтобы получить наиболее полные сведения об исправности либо неисправности высоковольтного провода применяют метод измерения его физических параметров.

p, blockquote 24,0,0,0,0 —>

Самый простой электроизмерительный инструмент, который должен находиться в багажнике любого автомобиля, — мультиметр. Простенький небольшой мультиметр китайского производства имеет размер чуть больше двух спичечных коробков, стоимость около 300 рублей.

p, blockquote 25,0,0,0,0 —>

В проводах высокого напряжения проверяют два основных параметра: сопротивление токоведущего проводника и сопротивление изоляции. Второй параметр измерить при помощи обычного мультиметра нельзя, для этого необходимо иметь дорогостоящий мегаомметр, так как сопротивление изоляции должно составлять несколько сотен мегаОм.

p, blockquote 26,1,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

Ограничивающие сопротивления начали применять, когда автомобили стали оснащать радиоприемными устройствами. Они значительно уменьшают уровень радиопомех. Кроме того, они имеют еще одну важную функцию зашиты катушки зажигания и схемы управления от пробоя в случае перегрузки по высоковольтной цепи. Это возможно, если свеча имеет закорачивающий нагар, а также при пробое высоковольтного провода на кузов автомобиля.

p, blockquote 28,0,0,0,0 —>

Во многих автомобилях ограничивающие сопротивления ставят в бегунок, в некоторых автомобилях свечи имеют ограничивающий резистор. Иногда резисторы вставляются в колпачки свечей. Но в большинстве авто применяется распределенное сопротивление внутри высоковольтных проводов.

p, blockquote 29,0,0,0,0 —>

Иначе говоря, токоведущая жила высоковольтного провода выполнена из проводника с высоким удельным сопротивлением:

p, blockquote 30,0,0,0,0 —>

нихром, сплав никеля с хромом;
хлопчатобумажные нити, пропитанные раствором сажи, сопротивлением около 20 кОм/метр;
полимерный токопроводящий материал с сопротивлением около 15 кОм/метр;
стекловолокно с напылением графита.

Иногда такой проводник имеет форму спирали, как в электроплитках.

p, blockquote 31,0,0,0,0 —>

Для проверки высоковольтных проводов мультиметр необходимо переключить в режим измерения сопротивления на предел 20 кОм. Далее подсоединить щупы прибора к противоположным выводам провода.

p, blockquote 32,0,0,0,0 —>

p, blockquote 33,0,0,0,0 —>

Измеряемое сопротивление не должно превышать сопротивление 20 килоОм (обычно эта величина находится в пределах от 500 до 3000 Ом). Для проводов зажигания с распределенным сопротивлением его величина зависит от длины высоковольтного кабеля.

p, blockquote 34,0,0,0,0 —>

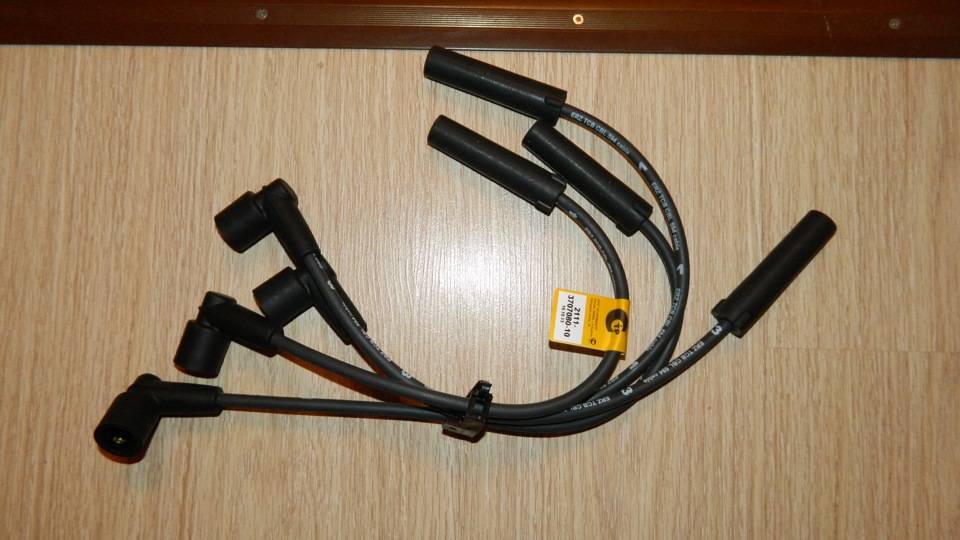

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

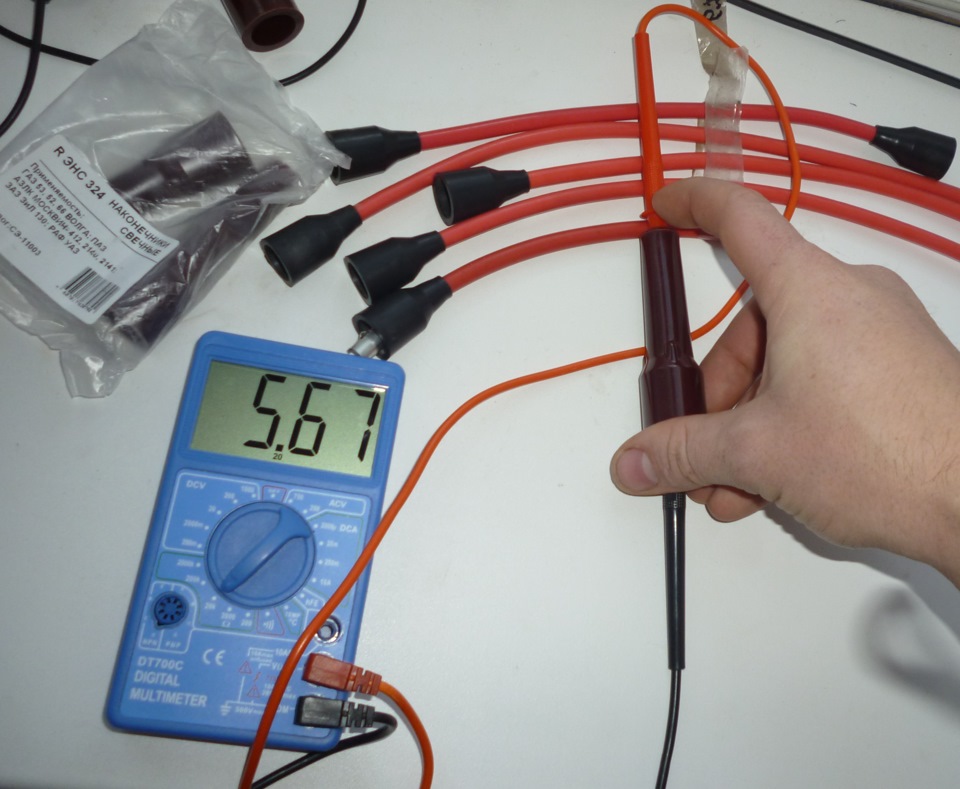

Омметром измерьте сопротивление высоковольтных проводов.

Как проверить провода высокого напряжения на автомобиле?

По высоковольтным проводам бензинового двигателя ток попадает на свечи зажигания. При толщине около 7 мм провода должны выдерживать напряжение 40 кВ, генерируемых катушкой высокого напряжения. Провод высокого напряжения должен иметь расчетное сопротивление и качественную изоляцию.

Неисправные или пробитые высоковольтные провода хуже проводят электрический ток, зажигание нарушается, и двигатель теряет мощность, ухудшается динамика, увеличивается расход топлива. При повреждении изоляции искровой разряд может проскакивать непосредственно под капотом, что повышает вероятность пожара.

Поэтому игнорировать проблему нельзя, но нужно знать, как проверить провода зажигания, чтобы выявить причину возникших проблем.

Замер сопротивления высоковольтных проводов

Провода отсоединяются от разрядника и полностью снимаются с двигателя. Для этого используется тестер в режиме измерения сопротивления в диапазоне 20 кОм. Контакты тестера помещаются с двух сторон провода и снимаются показания.

Сопротивление на ВВ проводах может колебаться от 3,5 до 10 кОм, при этом разница этого показателя в одном комплекте проводов двигателя не должна превышать 3 кОм. В противном случае они подлежат замене.

Если провод показывает сопротивление более 10 кОм, он питает дефектную свечу или свеча была с увеличенным зазором. Если в высоковольтной системе зажигания имеется всего один неисправный элемент, нарушается вся работа системы, а элементы выходят из строя.

Проверка высоковольтных проводов зажигания мультиметром – самый надежный способ определения их состояния. Если сопротивление превышает нормативные показатели для данного провода, его нужно заменить.

Проверка высоковольтных проводов при помощи разрядника

Чтобы проверить высоковольтные провода на авто в условиях, близких к эксплуатационным, потребуется специальный разрядник. Они устанавливаются на модуль зажигания и подключаются к устройству. Один провод установлен на разряднике с зазором 14 мм, а второй провод выводится на массу. При помощи специального прибора имитируется работа двигателя.

Устанавливается режим работы в 2000 об/мин., при этом искровой разряд должен быть устойчивым и бесперебойным. После этого провода меняются местами, и проверка повторяется в том же режиме. Эта операция проделывается попарно со всеми проводами, подсоединенными к свечам цилиндров автомобиля.

Проверка проводов на пробой

Проверка на пробой ВВ провода осуществляется при помощи специального приспособления. Это петля из толстой медной проволоки на диэлектрической ручке длиной 30-40 см. Петля закорачивается на массу автомобиля.

Медная петля аккуратно надевается на провод так, чтобы она могла скользить по нему. Провода остаются подключенными к разряднику, который включается в режим имитации работы двигателя на 2000 об./мин. Петля одевается на провод, подключенный к искровому промежутку и проводится по всей его длине.

Если на проводе есть пробой, это будет видно по разряду между проводом и петлей. Обязательно проверяется качество изоляции возле свечного наконечника и колпачка, присоединяемого к катушке высокого напряжения.

Проверка изоляции на пробой

Далее провода меняются местами и тест повторяется. Если в проводе обнаруживается пробой, его необходимо заменить, даже когда его сопротивление отвечает нормативам. Проигнорировав этот момент, можно получить много проблем:

провод начнет пробивать на массу и цилиндр, к которому он ведет, перестанет работать;
искра под капотом может привести к пожару;
перегрузка скажется на работе все электрической системы автомобиля.

Вариант проверки в эксплуатационных условиях

Проверить исправность высоковольтных проводов можно, создавая условия, близкие к реальным. Для этого подкапотное пространство, в том числе высоковольтную катушку и модуль зажигания, обрызгивают «росинкой», создавая эффект сырой погоды. При помощи разрядника имитируется работа двигателя на разных оборотах. Разряд должен оставаться стабильным, без разрывов и пропусков.

Устройство высоковольтных проводов зажигания

Высоковольтные провода авто состоят из специальной токопроводящей жилы, защитного слоя (изоляции), контактов, а также колпачков. Защитный слой может быть одно- либо многослойным диэлектриком. Его предназначение заключается в том, чтобы предотвратить утечку тока. Кроме того, защитный слой, которым обладают высоковольтные провода, должен защищать саму жилу от влажности, попадания масла или топлива, токсичных паров, а также воздействия высоких температур.

Что касается металлических контактов, то они позволяют обеспечить оптимальное соединение токопроводящей жилы с нужными контактам свечей, а также катушки. Либо же это может быть крышка распределителя.

Требования к контактам таковы:

он должен быть максимально надежным с токопроводящей жилой;
элемент должен быть максимально надежно зафиксирован на самом кабеле;
фиксация с выводами свечей должна быть максимально надежной;
важна устойчивость компонентов к коррозии, чтобы контакт был наиболее надежным.

Новые ВП для автомобиля

Колпачки, которыми оснащены высоковольтные провода зажигания авто, предназначены для защиты соединений самого кабеля с выводом катушки. Колпачки позволяют предотвратить воздействие агрессивной среды, также они способствуют предотвращению утечки.

Какими должны быть эти элементы:

Важно, чтобы они были наиболее плотно соединены с другими компонентами системы, для предотвращения попадания влаги и грязи на контакты. Колпачки устанавливаются достаточно плотно, поэтому после долгого использования их порой бывает проблематично извлечь.
Эти элементы должны быть наиболее устойчивы к перепадам температур, а также к жаре или холоду.. Эти компоненты — силиконовые, также в их составе есть резина

Силиконовые колпачки могут быть оснащены специальным резистором для подавления помех, а также металлическим экраном для их уменьшения

Эти компоненты — силиконовые, также в их составе есть резина. Силиконовые колпачки могут быть оснащены специальным резистором для подавления помех, а также металлическим экраном для их уменьшения.

Как проверить бронепровода на инжекторе и карбюраторе

Как проверяются бронепровода видео

У карбюраторных автомобилей, в силу их конструкции и отсутствия электронного контроля системы подачи топлива, доступны дополнительные методы.Самый распространенный — выкручиваем свечи, вставляем их в колпачки бронепроводов и кладем на крышку ГБЦ (для заземления на массу). Затем прокручиваем стартером коленвал, чтобы сымитировать запуск двигателя и проверяем образование искры. Если на каком-то проводе искра не возникает либо она очень слабая, то при условии использования заведомо исправных свечей, проблема скорее всего именно в проводе.

Также проверять бронепровода на авто с карбюратором можно на работающем двигателе поочередно отсоединяя их со свечей. Если во время отключения характер работы двигателя не изменился, этот провод неисправен

Опять же, важно понимать что и сама свеча на этом цилиндре исправна

Проводить подобные проверки на инжекторных автомобилях категорически запрещается, потому что иначе может выйти из строя электронный коммутатор зажигания и электронный блок управления!

После определения потенциально неисправного провода, его нужно проверять дополнительно: визуальным осмотром и с помощью мультиметра или осциллографа. Эти методы диагностики полностью идентичны для инжекторных и карбюраторных автомобилей и будут детально описаны ниже.

Есть еще несколько советов, которых стоит придерживаться при проверке бронепроводов на карбюраторных автомобилях. Во-первых, при проверке сопротивления мультиметром, их лучше отсоединить от крышки распределителя зажигания, чтобы получить максимально точные результаты проверки. Во-вторых, если вы решили проверить провода потому что появилась сильная потеря мощности двигателя или он вообще не заводится, то проверку стоит начинать сразу с центрального, который идет от катушки на распределитель зажигания (трамблер).

Кстати, есть лайфхак и для инжекторных автомобилей с электронным контролем зажигания. Для них имеет смысл проверить сопротивление свечей, и поставить их в таком соответствии высоковольтным проводам, чтобы суммарное сопротивление каждой пары свечи и бронепровода было приблизительно одинаковым. Так вы добьетесь максимально равномерной силы искры.

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Установленные физические показатели

Для высоковольтных проводов существуют фиксированные значения сопротивления. Показатель может отличаться в пределах 3,5-10 кОм. Данные зависят от компании-изготовителя. Обычно фиксированные значения наносятся на внешнюю изоляцию. Если информация стерта, то параметры можно брать из таблицы.

При поштучной диагностике проводов их выходные данные не должны разбегаться между собой более чем на 3-4 кОм. Если такое происходит, то необходимо провести комплексную замену. Ни в коем случае нельзя менять их поштучно. Сопротивление зависит от геометрических и физических параметров используемого в высоковольтных кабелях материала.

Как проверить бронепровода без инструментов?

Очевидные проблемы с проводкой свечи зажигания можно определить визуально без использования дополнительных инструментов. Есть 5 способов проверить работоспособность кабеля без использования тестера.

Первый — проверить все кабели на предмет видимых повреждений — царапин, трещин, дефектов изоляции (особенно если видна жила). Повреждения часто видны в области муфт и крышек. Также следует снять пробки и проверить состояние центральной вены — она может быть уже полностью прогоревшая.

В полевых условиях в качестве тестера можно использовать лампочку стояночного света и кусок провода. Присоедините один конец шнура к минусу батареи, а другой конец к лампочке. Подключите высоковольтный кабель к плюсу аккумулятора и удерживайте его отверткой за лампочку. Если лампочка горит, шнур в порядке.

Как проверить бронепровода на пробой

Демонстрация испытания на разрыв кабеля (визуальный осмотр с дополнительным кабелем)

Когда кажется, что провод работает, но пропускает зажигание, проблема может быть связана с невидимым повреждением изоляции, приводящим к неисправности заземления автомобиля. Эту неисправность можно проверить в темноте или с помощью дополнительного кабеля. В темноте или в гараже при выключенном свете запустите двигатель и посмотрите на проводку. В точках отказа будут видны искры. Этот метод наиболее эффективен, когда на улице или под капотом очень влажно!

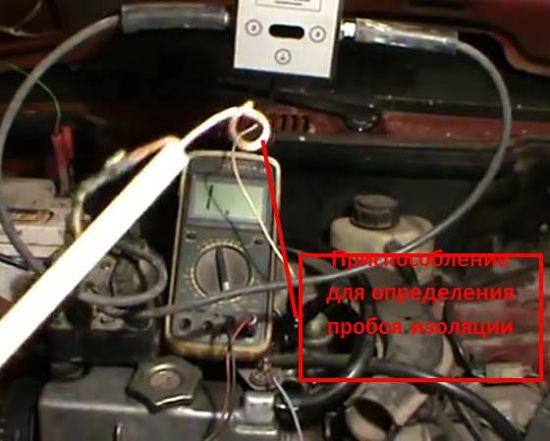

Также самодельный прибор из дополнительного проводника поможет обнаружить повреждение провода свечи зажигания. Возьмем медный провод с двумя изолированными концами — один из них будет прикреплен к кузову автомобиля, другой будет выполнен в виде полупетли и пройдет по всем проводам при работающем двигателе. В точках выхода из строя будет заметно искрение. В гараже из резинового шланга можно сделать специальный рычаг, к которому прикрепляем конец веревки петлей — так будет еще безопаснее. Чтобы сделать этот тест более эффективным, лучше обрызгать провода водой из мелкодисперсного распылителя. Таким образом, вы можете имитировать дождливую погоду, когда система находится под дополнительной нагрузкой!

Если у вас нет мультиметра, вы можете использовать другой метод в дополнение к этому циклу. Оберните 2–3 витка проволоки якоря вокруг отвертки и при работающем двигателе коснитесь отверткой корпуса головки блока цилиндров. Это позволит установить факт неисправности, а не конкретное место ее нахождения.

Обратной стороной вышеупомянутых методов является то, что они не всегда работают. Кабели могут работать, но это неэффективно, и их все равно нужно будет заменить. _T = 1608212857

Как проверить провода свечей зажигания

Имея базовые навыки электрика, при соблюдении техники безопасности можно без труда проверить работоспособность ВВ.

Мультиметром

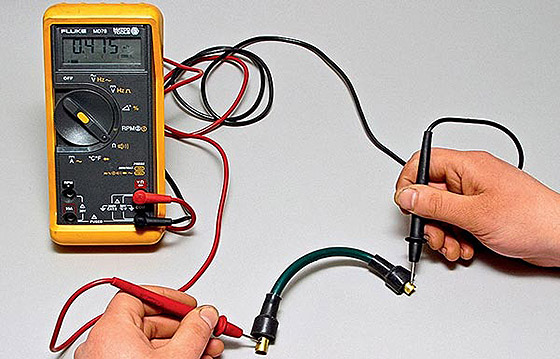

Нехитрый электротехнический прибор найдется почти у каждого водителя. С помощью мультиметра можно узнать, нет ли обрыва линии, и измерить сопротивление проводников. В норме средний показатель для большинства машин составляет 3,5-10 кОм.

Как проверить провода свечей зажигания

Для измерения параметра:

Демонтируйте бронепровод со свечки одного из цилиндров, отсоедините от катушки зажигания.
Настройте аппарат на режим омметра в пределах 20 кОм.
Приложите электроды к противоположным концам электрического провода.
Сверьте полученный показатель с заводским, нанесенным краской на изоляции ВВ.

Тестером

Под тестером подразумевают самое точное диагностическое устройство – осциллограф. Но тут нужно иметь само оборудование и уметь расшифровывать выдаваемые диаграммы.

Для проверки:

Не снимая проводов, закрепите на них индукционный и емкостный датчики.
Включите прибор.
Заведите машину.
Наблюдайте за кривыми на осциллограмме.

Хороший мотор-тестер стоит дорого, поэтому используется профессионалами.

На пробой

Пробой на массу может быть обнаружен на внешне целой проводке, без трещин и повреждений.

Дефект удобно выявить в темноте:

Выключите в гараже свет.
Запустите мотор.
Поднимите капот: места пробоя будут искрить.

Другой способ проверки:

Возьмите медный провод.
Один конец прикрепите к кузову.
Второй согните в виде полупетли.
Заведите двигатель.
Проведите согнутой частью самоделки вдоль бронепроводов.

Пробитые места будут заметнее, если вы сбрызните ВВ из пульверизатора, имитируя дождик.

Как самому проверить высоковольтные бронепровода зажигания

Ремонт высоковольтных проводов

Какое должно быть сопротивление высоковольтных проводов зажигания

Какое должно быть сопротивление высоковольтных проводов зажигания
