Из чего состоит ДВС

Начать нужно с того, из чего состоит двигатель внутреннего сгорания:

–головка блока цилиндров – это своеобразный сосуд для камеры сгорания рабочей смеси, клапанов газораспределения с приводом, свечей зажигания и форсунок;

–цилиндры – это полые детали с цилиндрической внутренней поверхностью, в цилиндрах движутся поршни;

–поршни – это подвижные детали, плотно перекрывающие цилиндры в поперечном сечении и перемещающиеся вдоль их оси;

–поршневые кольца – это незамкнутые кольца, которые плотно посажены в канавках на внешних поверхностях поршней, они герметизируют камеру сгорания, улучшают теплопередачу через стенки цилиндров и регулируют расход смазки;

–поршневые пальцы служат для шарнирного соединения поршня с шатуном, каждый из них является осью, относительно которой шатун совершает колебательное движение.;

–шатуны – это звено плоского механизма,связанное с другими подвижными звеньями посредством вращательных кинематических пар и совершающее сложное плоское движение;

–коленчатый вал – это это вал, состоящий из нескольких кривошипов;

–маховик – массивное вращающееся колесо, использующееся в качестве накопителя (инерционный аккумулятор) кинетической энергии;

–распределительный вал с кулачками – основная деталь газораспределительного механизма (ГРМ), служащего для синхронизации впуска или выпуска и тактов работы двигателя;

–клапаны – это механизмы, при помощи которых можно, по желанию, открывать или закрывать отверстия различного назначения;

–свечи зажигания служат для воспламенения горючей смеси, они представляют из себя набор электродов, между которыми и возникает искра.

Но для полноценной работы ДВС необходимо еще несколько систем:

–система питания ДВС состоит из топливного бака, фильтров очистки топлива, топливопроводов, топливного насоса, воздушного фильтра, выпускной системы и карбюратора (если двигатель не инжекторный);

–система выпуска отработавших газов ДВС состоит из выпускного клапана, выпускного канала, приемной трубы глушителя, дополнительного глушителя (резонатора), основного глушителя, соединительных хомутов;

–система зажигания ДВС состоит из источника питания для системы зажигания (аккумулятор и генратор), выключателя зажигания, устройства управления накоплением энергии, накопителя энергии (например, катушка зажигания), системы распределения зажигания, высоковольтных проводов и свечей зажигания;

–система охлаждения ДВС состоит из специальным образом устроенных двойных стенок блока цилиндров и головок (пространство между ними заполнено охлаждающей жидкостью), радиатора, расширительного бачка, насоса, термостата и трубопроводов;

-система смазки состоит из поддона картера, масляного насоса, масляного фильтра, трубок, каналов и отверстий для подачи масла.

Эксплуатационные показатели

Теперь об эксплуатационных показателях.

Литровая мощность.

Во многом 2-тактные двигатели по этим показателям лучше. Сказывается затраченная и полученная энергия на осуществление одного рабочего цикла.

У 2-тактного двигателя каждый оборот – это один полный цикл, что обеспечивает больший показатель литровой мощности – отношению объема цилиндра к выходной мощности. В среднем литровая мощность 2-тактного мотора выше, чем у 4-тактного в 1,5 раза.

Удельная мощность.

Еще один показатель, по которому 2-тактный мотор превосходит 4-тактный – это удельная мощность.

Данный показатель характеризует отношение выходной мощности к общей массе двигателя.

Проигрывая в мощностных показателях, 4-тактный двигатель лучше по показателям расхода топлива.

У него подача смеси происходит дозировано, через впускное окно, при этом выпускное – закрыто.

У 2-тактного же мотора существует момент, когда выпускное и перепускное окна оказываются открытыми, при этом поступающее топливо частично выходит через выпускное окно вместе с продуктами горения, то есть, часть топлива не участвует в процессе, а просто вылетает в атмосферу.

Водородный двигатель для автомобиля, как избавиться от нефтяной зависимости

Смазка двигателя.

У 4-тактного мотора имеется система смазки, обеспечивающей смазку всех узлов, но при этом масло циркулирует по закрытой системе, потери его незначительны и в основном из-за износа двигателя.

Смазка 2-тактного мотора производится вместе с топливом, а значит, выполнив свою функцию масло попадает в цилиндр, где и сгорает.

Надежность моторов.

По поводу надежности конструкции этих моторов, то здесь довольно интересная ситуация.

Конструктивно 2-тактный мотор проще, а значит и надежнее. Но у 4-тактного мотора есть более совершенная система смазки, которая обеспечивает больший ресурс мотору.

Вот и получается, что оба мотора надежны, но каждый по-своему. А вот по ремонтопригодности 2-тактный мотор все-таки лучше.

Та же совместная смазка вместе с топливом у 2-тактных двигателей сказывается и на экологичности этого мотора. Сгорание масла в большей степени обеспечивает загрязнение атмосферы.

Совмещение рабочих тактов у 2-тактного двигателя сказывается на шумности работы установки, она несколько выше, чем у 4-тактного агрегата.

Зато отсутствие дополнительных систем и механизмов обеспечивает более легкую и менее металлоемкую конструкцию, что сказывается на общей массе установки.

Более сложная конструкция 4-тактной установки играет и положительную роль.

У этих моторов существует возможность модернизации системы питания, применение инжекторных систем с раздельной подачей топлива и воздуха в цилиндры, повышающих мощность и экономичность двигателей.

У 2-тактных моторов возможность совершенствования ограничена все той же смазкой вместе с топливом. Хотя попытки улучшить показатели этих моторов осуществляются постоянно.

Также читайте по каким причинам и на каких двигателях гнет клапана.

Преимущества двигателей:

Четырехтактный:

• Больший ресурс.

• Большая экономичность.

• Большая экологичность.

• Не требуется добавление масла в топливо.

• Комфорт (меньший уровень шума).

• Обходится без сложной выхлопной системы.

Двухтактный:

• Простота и дешевизна в изготовлении.

• Большая удельная мощность х1.6-1.8 (в расчете на 1 литр раб. объема)

• Отсутствие громоздких систем газораспределения и смазки.

• Отсутствие распределительного вала и блока клапанов.

Карбюраторные и инжекторные двигатели.

Приготовление горючей смеси в карбюраторных двигателях происходит в специальном устройстве – карбюраторе, в котором осуществляется процесс смешивания топлива с потоком воздуха, за счет искусственной конвекции, создаваемой аэродинамическими силами потока воздуха, засасываемого двигателем.

В инжекторных двигателях процесс смесеобразования организован иначе. Топливо впрыскивается в воздушный поток, через специальные форсунки. Дозируется подача топлива электронным блоком управления, или (в более старых автомобилях) механической системой.

Первые инжекторные двигатели появились в 1997 году. Их внедрению способствовала корпорация OMC, которая выпустила двигатель, сконструированный с использованием технологии FICHT. Ключевым фактором этой технологии было использование специальных инжекторов, которые позволяли впрыскивать топливо сразу в камеру сгорания. Это революционное решение, в купе с использованием современного бортового компьютера, сделало возможным точное дозирование топлива, при перемещении поршня. В полость коленчатого вала впрыскивается чистое масло, без примесей топлива. Благодаря новой технологии конструкторам удалось изобрести двухтактный двигатель, который не уступал по экономичности карбюраторному четырехтактному двигателю, а также был компактным и легким.

Из-за новых стандартов на чистоту выхлопа, автомобильным производителям пришлось перейти от классических карбюраторных двигателей к инжекторным, а также установить современные нейтрализаторы выхлопных газов. Для функционирования катализатора необходим постоянный состав выхлопного газа, который поддерживается системой впрыска топлива. Обязательной составляющей катализатора является датчик содержания кислорода, благодаря которому отслеживается точное соотношение кислорода, недоокисленных продуктов сгорания топлива и оксидов азота, которые сможет нейтрализовать катализатор.

Если вы решили перейти с бензинового двигателя на газовое оборудование в своем автомобиле, то для этого необходимо приобрести все необходимые запчасти. Редуктор газовый автомобильный пропан, а также многое другое, по доступной цене можно приобрести на этом ресурсе.

Конструкция и принцип работы 2-тактного двигателя

2-тактный двигатель нашел наибольшее распространение на малой технике (бензопилы, мотокосы), мотоциклах.

Когда-то существовали даже дизельные 2-х тактные двигатели, устанавливаемые на грузовики, к примеру, МАЗ-200.

Интересно, что описанные выше такты у любого двухтактного двигателя никуда не делись, просто они были совмещены.

В итоге это позволяет сократить полный цикл всего в один оборот колен. вала.

Так, при движении поршня от НМТ производится сразу два такта – выпуск и сжатие, а при движении от ВМТ – впуск и рабочий ход.

Достигнуть этого всего возможно при использовании окон в цилиндрах, через которые производится засасывание и перекачивание топливной смеси, а также отвод продуктов горения.

Открытие и закрытие этих окон обеспечивается самим поршнем. Чтобы соблюдалась правильность работы механизма, окна располагаются на разных уровнях в стенках цилиндра.

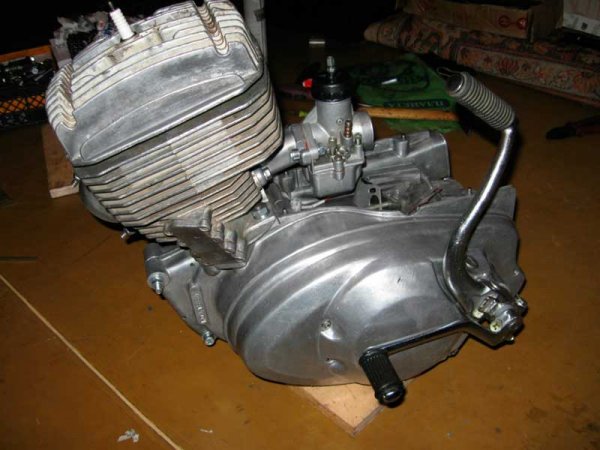

Чтобы было более понятно, возьмем двигатель мотоцикла «ИЖ Планета 5».

Данный мотоцикл укомплектован одноцилиндровым двухтактным мотором.

Цилиндр располагается поверх корпуса двигателя, охлаждение его воздушное, поэтому у него по окружности располагаются ребра охлаждения.

С одной стороны, к цилиндру прикреплен патрубок, идущий от карбюратора, по нему в цилиндр поступает горючая смесь.

Напротив, этого патрубка устанавливается труба отвода отработанных газов.

Вверху цилиндр прикрывает головка, в которой размещена свеча накаливания.

Внутри цилиндра располагается поршень, связанный с кривошипом коленчатого вала через шатун

Далее уже он связан со сцеплением и трансмиссией, но это пока неважно

Для подачи топлива в надпоршневое пространство в двухтактном двигателе задействовано и подпоршневое пространство.

При движении поршня вверх в подпоршневом пространстве создается разряжение, в которое засасывается топливовоздушная смесь через впускное окно.

Подача же из подпоршневого пространства в надпоршневое производится от избыточного давления, которое возникает при движении поршня вниз.

Подача топлива производится через перепускное окно. Выпуск продуктов горения проходит через выпускное окно.

Теперь как все это работает.

Начнем с движения поршня к ВМТ. Находясь в НМТ, поршень обеспечивает открытие перепускного и выпускного окон. Избыточное давление в подпоршневом пространстве выталкивает горючую смесь в надпоршневое пространство.

Двигаясь вверх, поршень перекрывает открытые окна, в результате чего камера сгорания становится герметичной.

Доходя до ВМТ, поршень сжимает смесь далее подается искра от свечи накаливания, которая установлена в головке цилиндра.

В это время, поршень двигаясь вверх, открывает впускное окно, через которое смесь поступает в подпоршневое пространство. То есть получается, что в одном такте – движении поршня от НМТ к ВМТ происходит два действия: вначале впуск топлива, затем – сжатие.

После воспламенения топлива, выделенная при этом энергия толкает поршень вниз.

Двигаясь вниз он от ВМТ, поршень открывает сначала выпускное окно. При сгорании объем продуктов горения значительно увеличивается, поэтому они сразу начинают вырываться через это окно.

Получается, что при движении поршня вниз вначале выполняется рабочий ход, а после открытия выпускного окна – еще и такт выпуска.

Дальше при движении поршня вниз, он открывает перепускное окно и топливо начинает поступать в надпоршневое пространство – цикл начинает повторяться, при этом на выполнение всего цикла понадобилось только движение поршня сначала вверх, а затем вниз, что соответствует одному обороту колен. вала.

Рабочий цикл четырехтактного бензинового двигателя

Рабочим циклом двигателя называется периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя и обусловливающих превращение тепловой энергии в механическую работу. Если рабочий цикл совершается за два хода поршня, т.е. за один оборот коленчатого вала, то такой двигатель называется двухтактным. Автомобильные двигатели работают, как правило, по четырехтактному циклу, который совершается за два оборота коленчатого вала или четыре хода поршня и состоит из тактов впуска, сжатия, расширения (рабочего хода) и выпуска. Крайние положения поршня, при которых он наиболее удален от оси коленчатого вала или приближен к ней, называются верхней и нижней «мертвыми» точками (ВМТ и НМТ).

Четвертый такт выпуск.

Поршень перемешается oт НМТ к ВМТ Через открытый выпускной клапан отработавшие газы выталкиваются из цилиндра в выпускной трубопровод и в окружаюшую среду, В конце выпуска давление в цилиндре составляет 0,105—0,12 МПа, а температура — 85O-120O К.

Степень очистки цилиндра от отработавших газов характеризуется коэффициентом остаточных газов (отношение массы остаточных газов к массе свежего заряда). Для современных ДВС коэффициент остаточных газов составляет 0,08—0,2, он возрастает при увеличении частоты вращения коленчатого вала.

Рабочий цикл двигателя заканчивается четвертым тактом — выпуском. При дальнейшем движении поршня цикл повторяется в той же последовательности. Коленчатый вал в течение четырех тактов поворачивается на 720°, т. с. совершает два оборота. В двигателях, работающих по четырехтактному циклу, полезная работа совершается только в период такта расширения (рабочего хода), когда поршень перемещается пол действием расширяющихся газов, поворачивая коленчатый вал на 180е Остальные три такта являются подготовительными и выполняются при поворачивании коленчатого вата на 540° за счет инерции маховика И работы других цилиндров (в многоцилиндровых двигателях).

Работа двигателя, рабочий цикл

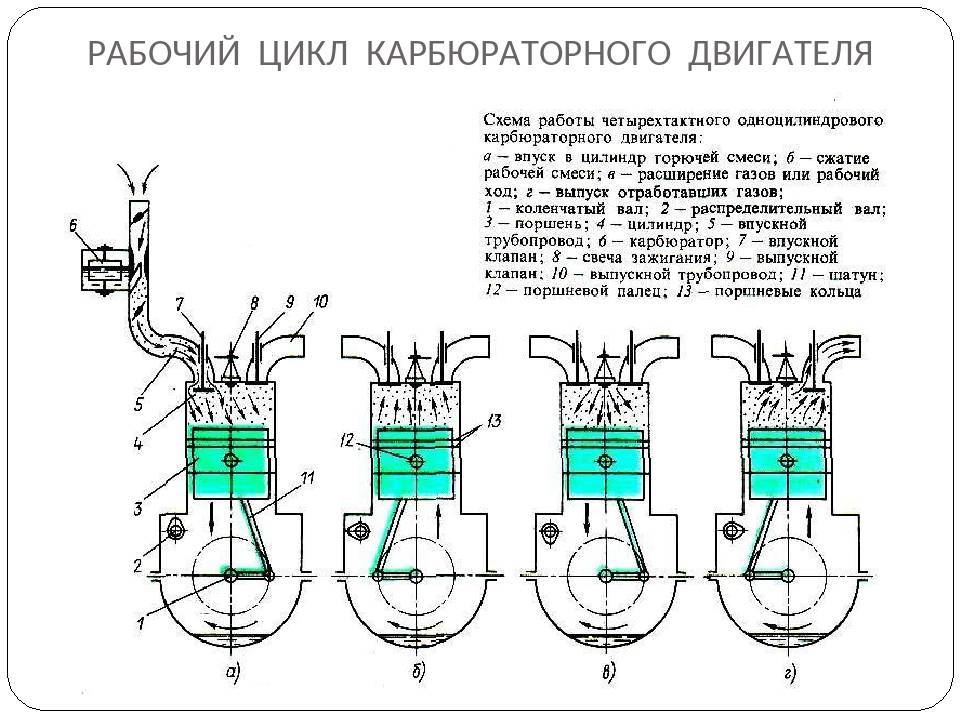

Рабочий цикл карбюраторного двигателя:

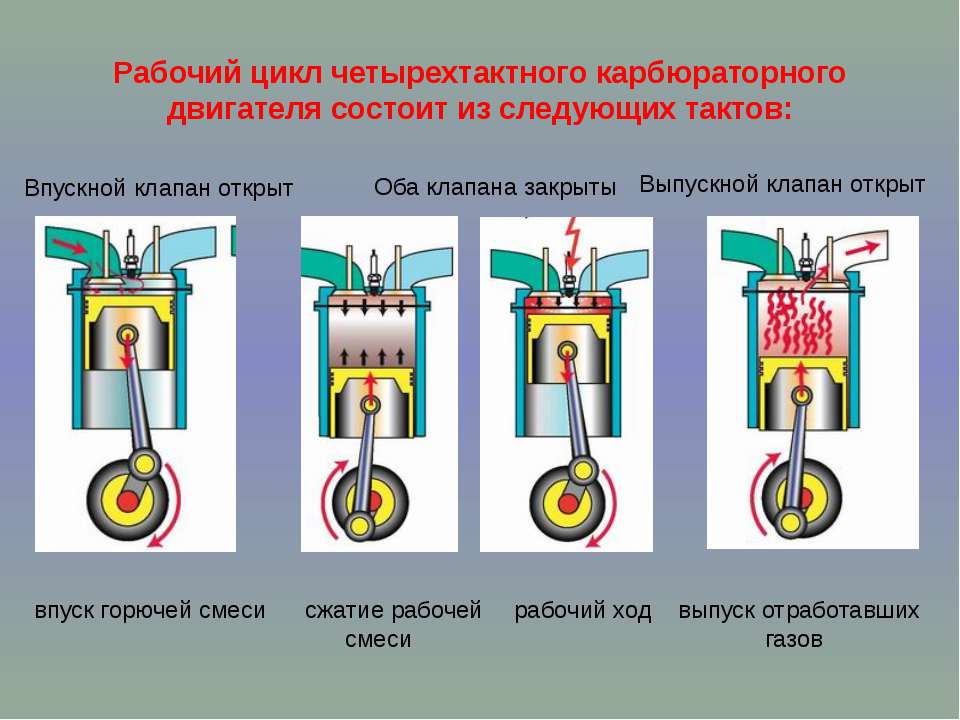

— Такт впускаВ течение этого такта поршень опускается из верхней мёртвой точки (ВМТ) в нижнюю мёртвую точку (НМТ). В это время кулачки распредвала открывают впускной клапан, и через этот клапан в цилиндр засасывается свежая топливно-воздушная смесь.— Такт сжатия Поршень идёт из НМТ в ВМТ, сжимая рабочую смесь. При этом значительно возрастает температура смеси. Отношение рабочего объёма цилиндра в НМТ и объёма камеры сгорания в ВМТ называется степенью сжатия. Степень сжатия — очень важный параметр, обычно, чем она больше, тем больше топливная экономичность двигателя. Однако, для двигателя с большей степенью сжатия требуется топливо с большим октановым числом, которое дороже. Такт расширения, или рабочий ход

Незадолго до конца цикла сжатия топливовоздушная смесь поджигается искрой от свечи зажигания. Во время пути поршня из ВМТ в НМТ топливо сгорает, и под действием тепла сгоревшего топлива рабочая смесь расширяется, толкая поршень. При расширении газы совершают полезную работу, поэтому ход поршня при этом такте коленчатого вала называют рабочим ходом. Степень «недоворота» коленчатого вала двигателя до ВМТ при поджигании смеси называется углом опережения зажигания. Опережение зажигания необходимо для того, чтобы сгорание топлива успело, полностью закончится к моменту достижения поршнем НМТ, то есть для наиболее эффективной работы двигателя. Сгорание топлива занимает практически фиксированное время, поэтому для повышения эффективности двигателя нужно увеличивать угол опережения зажигания при повышении оборотов. В старых двигателях эта регулировка производилась механическим устройством (центробежным и вакуумным регулятором, воздействующим на прерыватель). В современных двигателях для регулировки угла опережения зажигания используют электронику.

Гифка наглядно демонстрирует процесс работы четырехтактного двигателя

— Такт выпуска После НМТ рабочего цикла открывается выпускной клапан, и движущийся вверх поршень вытесняет выхлопные газы из цилиндра двигателя. При достижении поршнем ВМТ выпускной клапан закрывается, и цикл начинается сначала.

Полностью очистить цилиндры двигателя от продуктов сгорания практически невозможно (слишком мало времени), поэтому при последующем впуске свежей горючей смеси она перемещается с остаточными отработавшими газами и называется рабочей смесью.

Коэффициент остаточных газов характеризует степень загрязнения свежего заряда отработавшими газами и представляет собой отношение массы продуктов сгорания, оставшихся в цилиндре, к массе свежей горючей смеси. Для карбюраторных двигателей коэффициент остаточных газов находится в пределах 0,06-0,12.

По отношению к рабочему ходу такты впуска, сжатия и выпуска являются вспомогательными.

Рабочий цикл дизельного двигателяРабочие циклы четырёхтактного дизеля и карбюраторного двигателя существенно различаются по способу смесеобразования и воспламенения рабочей смеси. Основное отличие состоит в том, что в цилиндр дизеля при такте впуска поступает не горючая смесь, а воздух, который из–за большой степени сжатия нагревается до высокой температуры, а затем в него впрыскивается мелкораспыленное топливо, которое под действием высокой температуры воздуха самовоспламеняется.

Как работает четырехтактный двигатель

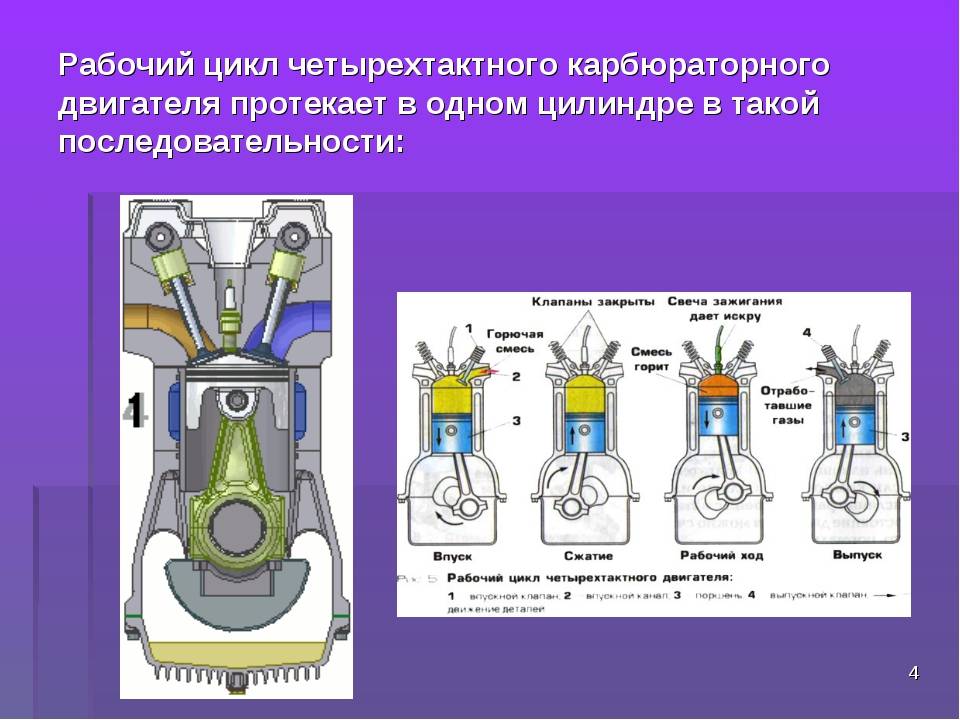

Конструктивно рабочий цикл типового четырехтактного агрегата обеспечивается работой следующих элементов:

цилиндр;
поршень – выполняет возвратно-поступательные движения внутри цилиндра;
клапан впуска – управляет процессом подачи топливовоздушной смеси в камеру сгорания;
клапан выпуска – управляет процессом выброса отработавших газов из цилиндра;
свеча зажигания – осуществляет воспламенение образовавшейся топливовоздушной смеси;
коленчатый вал;
распределительный вал – управляет открытием и закрытием клапанов;
ременной или цепной привод;
кривошипно-шатунный механизм – переводит движение поршня во вращение коленчатого вала.

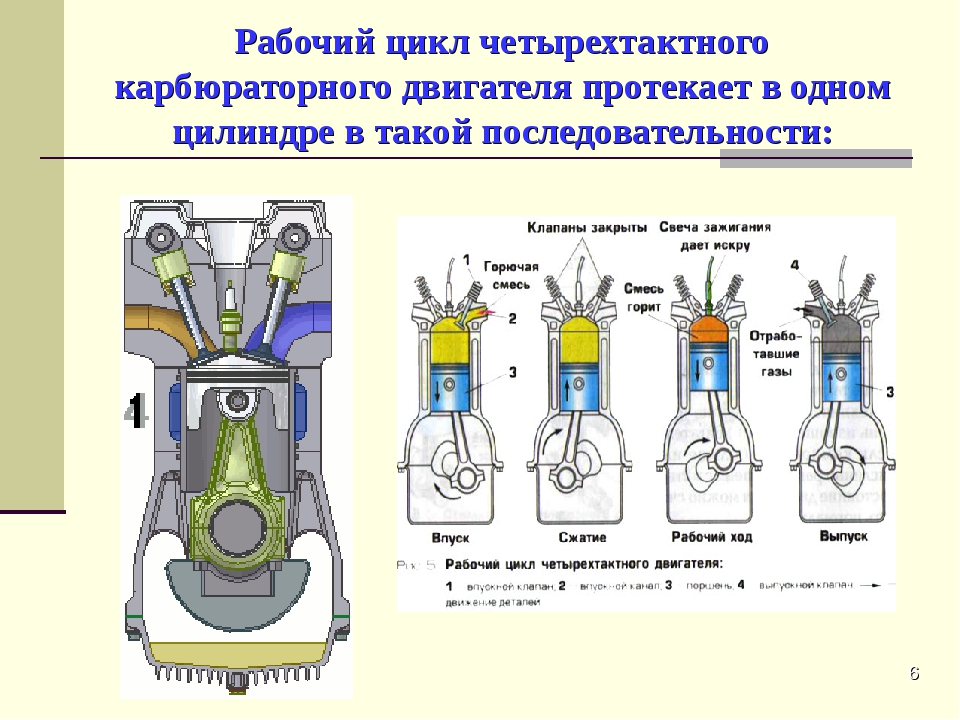

Рабочий цикл четырехтактного двигателя Рабочий цикл такого механизма состоит из четырех тактов, в ходе которых реализуются следующие процессы:

Впуск (нагнетание топлива и воздуха). В начале цикла поршень находится в ВМТ. В момент, когда коленвал начинает вращаться, он воздействует на поршень и переводит его в НМТ. Это приводит к образованию разрежения в камере цилиндра. Распредвал воздействует на клапан впуска, постепенно открывая его. Когда поршень оказывается в крайнем положении клапан полностью открыт, в результате чего происходит интенсивное нагнетание топлива и воздуха в камеру цилиндра.
Сжатие (увеличение давления горючей смеси). На втором этапе поршень начинает обратное перемещение к верхней мертвой точке такта сжатия. Коленвал совершает еще один поворот, а оба клапана полностью закрыты. Внутреннее давление увеличивается до величины 1,8 МПа и повышается температура горючей смеси до 600 С°.
Расширение (рабочий ход). При достижении верхней позиции поршнем в камере сгорания устанавливается максимальная компрессия до 5 МПа и срабатывает свеча зажигания. Это приводит к возгоранию смеси и увеличению температуры до 2500 С°. Давление и температура приводят к интенсивному воздействию на поршень, и он начинает вновь перемещаться к НМТ. Коленвал совершает еще поворот, и таким образом, тепловая энергия переходит в полезную работу. Распредвал открывает выпускной клапан, и при достижении поршнем НМТ он полностью раскрыт. В результате отработавшие газы начинают постепенно выходить из камеры, а давление и температура снижаются.
Выпуск (удаление отработавших газов). Коленвал двигателя поворачивается, и поршень начинает движение в верхнюю точку. Это приводит к выталкиванию отработавших газов и еще большему снижению температуры и уменьшению давления до 0,1 МПа. Далее, начинается новый цикл, в ходе которого указанные процессы вновь повторяются.

Четырехтактный двигатель получил широкое распространение. Он может работать как с бензином, так и с дизельным топливом. Отличием рабочего цикла для дизеля является то, что воспламенение топливовоздушной смеси происходит не от искры, а от высокого давления и температуры в конечной точке такта сжатия.
