Технические характеристики BMW B38
| (параметры двигателя) | B38A12U0 | B38A12U0 | B38B15A | B38A15M0 | B38K15T0 |
| Клапанов на цилиндр | 4 | 4 | 4 | 4 | 4 |
| Объем, куб.см | 1198 | 1198 | 1499 | 1499 | 1499 |
| Мощность л.с. (кВт)/об.мин | 75 (55)/4000 | 102 (75)/4250 | 109 (80)/4500 | 136 (100)/4500) | 231 (170)/5800 |
| Крутящий момент Нм/об.мин | 150/1400 | 180/1400 | 180/1350 | 220/1250 | 320/3700 |
| Степень сжатия, :1 | 10,2 | 11 | 11 | 11 | 9,5 |
| Диаметр цилиндра/Ход поршня, мм | 78/83,6 | 78/83,6 | 82/94,6 | 82/94,6 | 82/94,6 |
| Средний расход топлива, л/100 км | 5,0-5,2 | 4,8 | 4,7-5,3 | — | 2,1 |
| Выбросы CO2, г/км | 117-122 | 109-114 | 109-126 | 107-112 | 49 |
| Нормы выбросов выхлопных газов | EU6 | EU6 | EU6 | EU6 | EU6 |
| Управление двигателем | — | — | MEVD 17.2.3 | MEVD 17.2.3 | DME 17.2.3 |
Большинство автомобилей в наши дни оснащены скучными двигателями: рядные «четверки», «оппозитные» шестерки, V8, V12. Сплошные четные числа. Сегодня нам хочется поговорить о моторах с нечетным числом цилиндров, и хотя в последнее время экологические и экономические нормы вынуждают автопроизводителей все чаще обращаться к 3-цилиндровым моторам, они не станут участниками нашего обзора. Сосредоточимся на более эксклюзивных вещах.
Wright R-1820.
Одни из самых красивых двигателей с нечетным количеcтвом цилиндров — это радиальные двигатели времен Второй мировой войны. 9-цилиндровый Wright R-1820 в количестве 4 штук приводил в действие тяжелый бомбардировщик Boeing B-17 по прозвищу «Летающая крепость». В зависимости от применения двигатель выдавал от 700 до 1 500 л. с. Единственная проблема с радиальными двигателями состояла в том, что они были непомерно огромны. На самом деле это совсем не проблема для самолета, но когда речь заходит об автомобиле. Тем не менее, многие умельцы умудрялись засовывать радиальные моторы в легковые машины, которые при этом выглядели довольно смешно.
Как располагаются цилиндры в двигателях
Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.
Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.
Рядное расположение
При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.
Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.
Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.
Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.
Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.
А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.
Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.
Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.
Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.
К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.
В два ряда
Как сделать большой рядный ДВС короче и компактнее?
Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».
Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».
В первые такой силовой агрегат появился на Lancia Aurelia, это был 1950 год. За счет своих компактных размеров автомобиль быстро стал популярным среди автомобилистов.
Восемь камер сгорания в этой конфигурации располагаются по четыре в два ряда. Это самая компактная компоновка для крупнообъемных ДВС. Самый большой объем за всю историю автомобилестроения в такой V-компоновке составлял 13 литров. В случае с двенадцатью цилиндрами разница только в их количестве.
Со смещением
Конструкторы и инженеры искали компромиссное решение, чтобы создать мощный и в тоже время компактный силовой агрегат для легковых авто в среднем классе. Двигатель со смещением – это шестицилиндровый V-образный блок.
Цилиндры расположены друг напротив друга в шахматном порядке. Шесть цилиндров под углом в 15 градусов образуют достаточно узкий и короткий агрегат. Среди примеров можно привести VR6, которые устанавливались на «Golf» от Фольксваген.
Оппозитный тип
Как известно, на V-образном блоке угол развала двух частей составляет – 90 или 60 градусов. Если угол развала между двумя частями будет 180 градусов, то это оппозитный двигатель.
Здесь цилиндры располагаются друг напротив друга, горизонтально. Коленчатый вал в таких моделях общий, установлен в центре, а поршни двигаются от него.
Одним из первых таких конструкций стала отечественная разработка, которая использовалась при строительстве дирижабля «Россия». Кстати, несмотря на передовую конструкцию ДВС, дирижабль в небо не взлетел. Также можно вспомнить французские агрегаты от Gorbon-Brille.
А тот, кто разработал и запустил традиционный привычный каждому оппозитный мотор, это Фердинанд Порше. Первая партия автомобилей «Жук» комплектовалась именно этими ДВС в 1937 году.
Аналогичную конструкцию применили и на «Ford» А, С, F. В 1920 году баварский автомобильный концерт предложил свою конструкцию оппозитного мотора.
Моторы W
В данных силовых агрегатах соединены для ряда камер сгорания с VR-расположением. В каждом ряду цилиндры размещаются под углом 15 градусов.
Оба ряда находятся под углом в 72 градуса. В случае с восьмицилиндровым мотором, блок представляет собой два V-образных блока, которые находятся под углом в 72 градуса.
Теория работы ДВС
Общий принцип функционирования двигателей на бензине или дизтопливе известен, пожалуй, всем – топливо, сгорая в цилиндрах, создает давление газов, которые толкают поршни, и далее усилие преобразуется в крутящий момент, идущий на колеса.
Для того, чтобы двигатель работал равномерно, сгорание топлива происходит не во всех цилиндрах одновременно, а в определенном порядке. За его соблюдение отвечают:
- конструкция газораспределительного механизма;
- углы между кривошипами коленвала автомобиля;
- расположение цилиндров – V-подобное или рядное;
- устройство системы зажигания для бензиновых авто, и ТНВД – у дизельных.
Кривошипно-шатунный механизм
- Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
- Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
- Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
- Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.
Здравствуйте, уважаемые автовладельцы! Давайте с самого начала поймём, что такие понятия, как «порядок работы цилиндров» и «нумерация цилиндров двигателя» являются разными по сути. Но, взаимосвязь, существующая между ними нам нужна.
Для чего? А для того, что зная каким образом назначается и откуда начинается нумерация цилиндров двигателя, мы спокойно оперируем порядком работы цилиндров для: регулировки теплового зазора клапанов, правильного подключения проводов к свечам зажигания и т.д.
Информация к размышлению! Независимо от компоновки двигателя, независимо от порядка работы цилиндров, который вы узнаете из мануала по эксплуатации, цилиндр №1 – это всегда главный цилиндр, и в нём всегда располагается свеча №1.
Что влияет на нумерацию цилиндров двигателя
Нумерация цилиндров двигателя, к сожалению, не имеет единых международных стандартов. Поэтому первая и главная рекомендация перед началом ремонта двигателя своего автомобиля – глубокое изучение Инструкции по эксплуатации и ремонту именно своего авто.
Факторы, влияющие на нумерацию цилиндров двигателя:
- задний или передний тип привода двигателя;
- рядность двигателя: V-образный или рядный. Расположение цилиндров может быть: вертикальным, наклонным, V-образно в два ряда, горизонтально (оппозитно) – это когда угол между цилиндрами составляет 180 градусов;
- конструктивное расположение двигателя в моторном отсеке: поперечное или продольное;
- направление вращения: против часовой стрелки или по часовой стрелке.

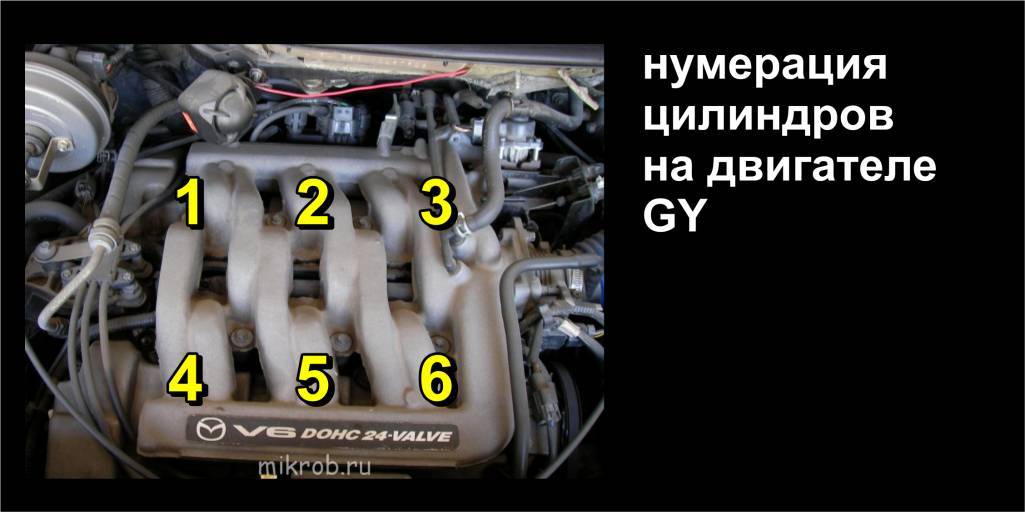

Нумерация цилиндров двигателей разных типов
Эта информация полезна в первую очередь для тех, кто затевает ремонт двигателей иномарок. Как правило, все переднеприводные стандартные автомобили имеют поперечно расположенный двигатель. В этом случае нумерация цилиндров двигателя идёт по одной из сторон, а главный цилиндр №1 расположен со стороны места пассажира.
Многоцилиндровые V-образные двигатели имеют расположение цилиндра №1 в ближнем ряду к салону со стороны водителя. Следующими идут нечётные цилиндры, а со стороны радиатора чётные цилиндры.
В американских двигателях существует два варианта расположения цилиндров. 4 или 6-ти рядные американские двигатели могут иметь главный 1 цилиндр от радиатора, тогда как остальные нумеруются в направлении салона.
Второй вариант с обратной нумерацией, в этом случае главным №1 цилиндром считается тот, что расположен ближе к салону.
Французские автомобилестроители предлагаю нам также два варианта нумерации цилиндров двигателя. Это либо нумерация со стороны коробки переключения передач, либо с правого полубока со стороны крутящего момента, у V-образных двигателей.
Поэтому, с учетом такой разной, и порой противоречивой информации, не пренебрегайте изучением инструкций производителя двигателя – автомобиля. Как вариант, не помешает обращение с подобным запросом на целевой форум именно по вашему автомобилю.
Успехов вам при изучении материально-технической части двигателя, его устройства и особенностей.
просто о сложном » АвтоНоватор
Важным предупреждением для водителей, которые только познают принципы устройства автомобиля, и пытаются своими руками производить ремонт узлов и механизмов. Не путайте такие понятия, как нумерация цилиндров и порядок зажигания.
От чего зависит нумерация цилиндров двигателя
Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1. Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя
От чего зависит расположение и нумерация цилиндров двигателя:
Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:
- тип привода: передний или задний;
- тип двигателя: рядный или V-образный;
- способ установки двигателя: поперечный или продольный;
- направление вращения двигателя: по или против часовой стрелки.
Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:
- вертикально – то есть в один ряд, без угловых отклонений;
- наклонно – под углом 20°;
- V- образно – в два ряда. Углы между рядами могут быть 90 или 75 градусов;
- оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.
Нумерация цилиндров на разных типах двигателей
Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.
Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.
У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.
Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.
V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.
Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.
Удачи вам в изучении нумерации и расположения цилиндров двигателя.
carnovato.ru
На какие автомобили устанавливался
Вначале мотор, созданный конструкторами Chevrolet, ставился на автомобиль Ланос. Затем двигатель стали устанавливать и на другие модели.
- Седан Ланос — преёмник Шевроле.
- Хэтчбек и седан Нексию.
- Переднеприводный автомобиль С-класса Нубиру с разными типами кузова.
На Деу Нексиа A15SMS ставили только с 2008 года, когда был проведён рестайлинг, и экологические нормы предыдущих моторов не дотягивали до стандарта Евро-3. А на новом двигателе изменены некоторые элементы стандартной конструкции, и он полностью подходит.
Также гораздо позднее он ставился в Опель Кадетт Е, носивший разные названия (маркетинговый ход).
21 Порядок работы многоцилиндрового двигателя
Порядок работы многоцилиндрового двигателя
зависит от типа двигателя (расположения цилиндров) и от количества цилиндров в нем.
Чтобы многоцилиндровый двигатель работал равномерно, такты расширения должны следовать через равные углы поворота коленчатого вала (т. е. через равные промежутки времени). Для определения этого угла продолжительность цикла, выраженную в градусах поворота коленчатого вала, делят на число цилиндров. Например, в четырехцилиндровом четырехтактном двигателе такт расширения (рабочий ход) происходит через 180° (720 : 4) по отношению к предыдущему, т. е. через половину оборота коленчатого вала. Другие такты этого двигателя чередуются также через 180°. Поэтому шатунные шейки коленчатого вала у четырех цилиндровых двигателей расположены под углом 180° одна к другой, т. е. лежат в одной плоскости. Шатунные шейки первого и четвертого цилиндров направлены в одну сторону, а шатунные шейки второго и третьего цилиндров — в противоположную сторону. Такая форма коленчатого вала обеспечивает равномерное чередование рабочих ходов и хорошую уравновешенность двигателя, так как все поршни одновременно приходят в крайнее положение (два поршня вниз и два вверх).
Последовательность чередования одноименных тактов в цилиндрах называют порядком работы двигателя. Порядок работы четырехцилиндровых отечественных тракторных двигателей 1—3—4—2. Это означает, что после рабочего хода в первом цилиндре следующий рабочий ход происходит в третьем, затем в четвертом и, наконец, во втором цилиндре. Определенная последовательность соблюдается и в других многоцилиндровых двигателях.
При выборе порядка работы двигателя конструкторы стремятся равномернее распределить нагрузку на коленчатый вал.
Одноименные такты у четырехтактного шестицилиндрового двигателя совершаются через поворот коленчатого вала на 120°. Поэтому шатунные шейки расположены попарно в трех плоскостях под углом 120°. У четырехтактного восьмицилиндрового двигателя одноименные такты происходят через 90° поворота коленчатого вала и его шатунные шейки расположены крестообразно под углом 90° одна к другой.
В восьмицилиндровом четырехтактном двигателе за два оборота коленчатого вала совершается восемь рабочих ходов, что способствует его равномерному вращению.
Порядок работы восьмицилиндровых четырехтактных двигателей 1— 5—4—2—6—3—7—8, а шестицилиндровых 1—4—2—5—3—6.
Зная порядок работы цилиндров двигателя, можно правильно распределить провода по свечам зажигания, присоединить топливопроводы к форсункам и отрегулировать клапаны.
22 Силы и моменты, действующие в кмш одноцилиндрового двигателя
При такте «сгорание—расширение» сила Р1, приложенная к поршневому пальцу, слагается из двух сил:
силы P давления газов на поршень
силы инерции Pи (сила инерции переменна по величине и направлению)
Суммарную силу P1 разложить на можно две силы: силу S, направленную вдоль оси шатуна, и силу N, прижимающую поршень к стенкам цилиндра.
Силу S перенесем в центр шатунной шейки, а к центру коленчатого вала приложим две равные силе S и параллельные ей силы S1 и S2. Тогда совместное действие сил S1 и S создаст (на плече R) крутящий момент, приводящий во вращение коленчатый вал, а сила S2 нагрузит коренные подшипники и через них будет передаваться на картер двигателя.
Разложим силу S2 на две перпендикулярно направленные силы N1 и Р2. Сила N1 численно равна силе N, но направлена в противоположную сторону; совместное действие сил N и N1 образует момент Nl, который стремится опрокинуть двигатель в сторону, обратную вращению коленчатого вала. Сила P2 численно равная силе Р1, действует вниз, а сила Р действует на головку цилиндра вверх, т.е. в противоположную сторону. Разность между силами Р и P1 представляет собой силу инерции поступательно движущихся масс Ри. Наибольшей величины эта сила достигает в момент изменения направления движения поршня.
Вращающиеся массы шатунной шейки, щек кривошипа и нижней части шатуна создают центробежную силу Рц, направленную по радиусу кривошипа в от сторону центра вращения.
Таким образом, в кривошипно-шатунном механизме одноцилиндрового двигателя, кроме крутящего момента, возникающего на коленчатом валу, действует ряд неуравновешенных моментов и сил, как то:
реактивный, или опрокидывающий, момент Nl, воспринимаемый опорами двигателя через картер
сила инерции поступательно движущихся масс Ри, направленная по оси цилиндра
центробежная сила вращающихся масс Рц, направленная по кривошипу вала
Боковая сила N достигает наибольшей величины при расширении газов, когда поршень прижимается к левой стенке цилиндра, чем и объясняется ее обычно больший износ.
Кривошипно-шатунный механизм
- Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
- Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
- Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
- Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.
ДВС на 8 цилиндров
Из-за габаритов двигатели делаются V-образной компоновки.
Восьмицилиндровый ДВС от Chevrolet:
Возможный порядок работы восьмицилиндрового двигателя современной машины:
- вариант 1–5–4–2–6–3–7–8 — основной;
- принцип 1–8–4–3–6–5–7–2 – другая вариация.
Различие это мнимое и произошло из-за разницы в подсчете цилиндров. В США цилиндр 1 расположен спереди по направлению движения авто, слева, а в европейской системе – справа. Нумерация цилиндров производится в шахматной последовательности, в направлении назад и слева направо, поэтому обе классификации представляют, по сути, одно и то же, что иллюстрирует схема:
Интервал между зажиганием топлива 90 град.
Расположение — цилиндр — двигатель
Расположение цилиндров двигателя в силовой части газомоторного компрессора V-образное или однорядно-вертикальное. Рабочий процесс осуществляется по двух — или четырехтактному принципу действия.
По расположению цилиндров двигателя газомоторкомпрессоры подразделяются на угловые, с вертикальными или V-образными двигателями.
Мотокомпрессоры с V-образным расположением цилиндров двигателя в зависимости от производительности и давления выполняются с числом кривошипов от одного до пяти. Так выполнен мотокомпрессор, показанный на фиг. Его продувочный насос устроен в крейцкопфной полости компрессора, для чего крейцкопф дополнен поршнем.
Газовые двигатели-компрессоры с V-образным расположением цилиндров двигателя, в зависимости от производительности и давления, бывают с числом кривошипов от одного до четырех.
У мотокомпрессоров с V-образным расположением цилиндров двигателя против каждого колена находятся три цилиндра, из которых один двойного действия принадлежит компрессору и два — двигателю. Так выполнен мотокомпрессор, показанный на рис. IV.26. Его продувочный насос устроен в крейцкопфной полости компрессора, для чего корпус крейцкопфа дополнен поршнем.
Число шатунных шеек определяется числом и расположением цилиндров двигателя или рабочих органов технологической машины. Число коренных шеек обычно больше числа шатунных на одну. Однако повышением жесткости вала можно уменьшить число коренных шеек, исключив коренные шейки между частью шатунных.
Число колен вала у мотокомпрессоров с V-образным расположением цилиндров двигателя в зависимости от производительности и давления встречается от одного до пяти. Каждое колено связано с тремя поршнями, из которых один двойного действия принадлежит компрессору и два двигателю.
Выбор конфигурации коленчатого вала определяется числом и расположением цилиндров двигателя, а также динамическими показателями: уравновешенностью и равномерностью чередования вспышек.
Форма коленчатого вала зависит от числа и способа расположения цилиндров двигателя.
Величина приведенного момента инерции маховика зависит от числа id расположения цилиндров двигателя, массы движущихся частей и числа тактов.
Форма коленчатого вала ( табл. 4) зависит от числа и расположения цилиндров двигателя, принятой равномерности чередования вспышек и желаемой уравновешенности двигателя, от числа коренных шеек вала.
Такие компрессоры выполняют угловыми с горизонтальным расположением компрессорных цилиндров двойного действия и вертикальным или У-образным расположением цилиндров двигателя. Изменение производительности мотокомпрессора, как и компрессора с приводом от отдельного двигателя, производят изменением частоты вращения вала.
Коленчатые валы имеют коренные шейки, вращающиеся в подшипниках машины, шатунные шейки, связанные с шатунами, и щеки, связывающие. Число шатунных шеек определяется числом и расположением цилиндров двигателя или рабочих органов технологической машины. Число коренных шеек обычно больше числа шатунных на одну. Однако повышением жесткости вала можно уменьшить число коренных шеек, исключив коренные шейки между частью шатунных.
Изменение суммарного крутящего момента двигателя no — углу поворота коленчатого вала может быть представлено1 в виде кривой. Форма этой кривой определяется числом и расположением цилиндров двигателя.
Однако при небольших расходах газа на тупиковых газопроводах целесообразно применение поршневых компрессоров в силу их более высокой экономичности. В последнем случае широкое распространение получили мотокомпрессоры, у которых в одном агрегате объединены компрессор и двух — или четырехтактный газовый двигатель внутреннего сгорания. Мотокомпрессор имеет У-образное расположение цилиндров двигателя. На каждом колене вала расположены два шатуна двигателя и один шатун компрессора. Цилиндр компрессора с поршнем двойного действия выполнен горизонтально. К преимуществам такой компоновки следует отнести высокий КПД газового двигателя, компактность, низкие затраты на фундамент.
Техническая характеристика
| ОБЩИЕ СВЕДЕНИЯ |
Расположение цилиндров и направление вращения распределителя зажигания

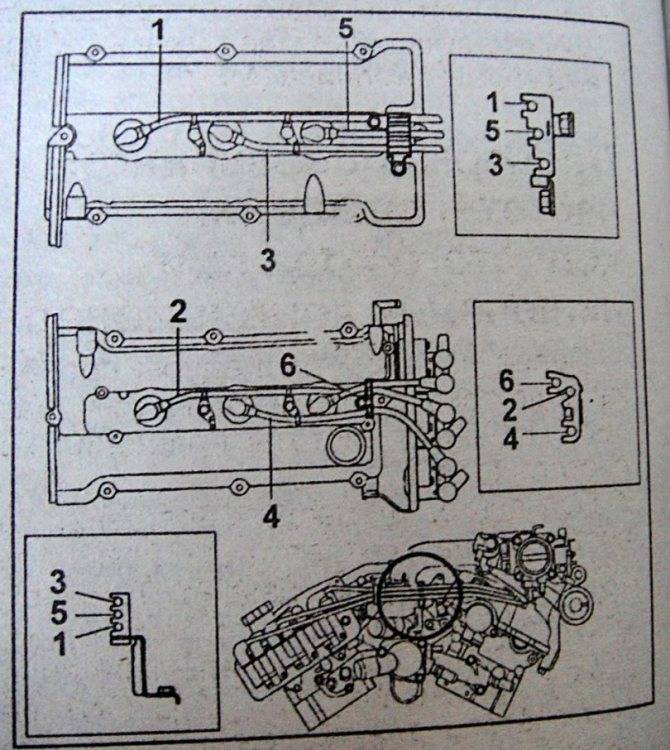

Расположение цилиндров (со стороны ремня)
| Правая сторона (задняя) | 1–3–5 |
| Левая сторона (у радиатора) | 2–4–6 |
| Порядок работы цилиндров | 1–2–3–4–5–6 |
Головка блока цилиндров
| 1 – выпускной левый коллектор;2 – прокладка;3 – термозащитный экран выпускного коллектора;4 – прокладка;5 – выпускной правый коллектор;6 – термозащитный экран выпускного коллектора;7 – прокладка головки блока цилиндров;8 – кожух зубчатого ремня;9 – правая головка блока цилиндров;10 – распределительный вал, управляющий впускными клапанами;11 – распределительный вал, управляющий выпускными клапанами;12 – шайба;13 – упорное кольцо;14 – шкив распределитель ного вала;15 – стопорное кольцо;16 – прокладка;17 – крышка головки блока цилиндров;18 – прокладки;19 – впускной коллектор;20 – кронштейн холостого шкива;21 – прокладка;22 – штуцер системы охлаждения;23 – прокладка;24 – кронштейн воздухозаборника;25 – EGR–труба;26 – прокладки;27 – EGR–клапан и вакуумный модулятор;28 – вакуумные трубы;29 – воздухозаборник;30 – прокладки;31 – обводной патрубок системы охлаждения; | 32 – термозащитный экран перепускной трубы;33 – уплотнительная шайба;34 – крышка головки блока цилиндров;35 – прокладка;36 – крышка подшипника распределительного вала;37 – распределительный вал, управляющий впускными клапанами;38 – распределительный вал, управляющий выпускными клапанами;39 – задняя пластина головки блока цилиндров;40 – прокладка трубы свечи зажигания;41 – левая головка блока цилиндров;42 – левая проушина двигателя;43 – прокладка головки блока цилиндров;44 – регулировочная прокладка;45 – толкатель клапана;46 – верхняя тарелка пружины;47 – пружина;48 – гнездо пружины;49 – направляющая втулка клапана;50 – клапан;51 – перепускная выхлопная труба;52 – прокладка;53 – термозащитный экран выпускного коллектора;54 – уплотнительное кольцо распредели тельного вала;55 – сухари;56 – уплотнительное кольцо;57 – упорное кольцо;58 – прокладки |
Головка блока цилиндров
| Неплоскостность: | |
| – двигатель 3VZ-FE (1992 и 1993): | |
| • головка блока цилиндров | 0,099 мм |
| • впускной коллектор | 0,099 мм |
| • выпускной коллектор | 1,0 мм |
| – двигатель 1MZ-FE (1994): | |
| • головка блока цилиндров | 0,099 мм |
| • впускной коллектор | 0,078 мм |
| • выпускной коллектор | 0,49 мм |
Распределительный вал
| Зазор клапанов (на холодном двигателе): | |
| – впускные клапана | 0,127 – 0,23 мм |
| – выпускные клапана | 0,28 – 0,38 мм |
| Диаметр шеек | 26,940 – 26,960 мм |
Зазор в подшипниках: | |
| – номинальный | 0,035 – 0,071 мм |
| – минимальный | 0,099 мм |
| Высота кулачков: | |
– двигатель 3VZ-FE (1992 и 1993) | |
| Распределительный вал, управляющий впускными клапанами: | |
| – номинальная | 42,158 – 42,260 мм |
| – предельно допустимая | 42,000 мм |
| – двигатель 1MZ-FE (с 1994) | |
| Распределительный вал, управляющий впускными клапанами: | |
| – номинальная | 42,110 – 42,210 мм |
| – предельно допустимая | 42,050 мм |
| Распределительный вал, управляющий впускными клапанами: | |
| – номинальная | 41,960 – 42,050 мм |
| – предельно допустимая | 41,810 мм |
| Осевой люфт распределительного вала | |
| – номинальный | |
| • двигатель 3VZ-FE(1992 и 1993) | 0,033 – 0,078 мм |
| • двигатель 1 MZ-FE (с 1994) | 0,040 – 0,088 мм |
| – предельно допустимый | 0,119 мм |
| Люфт шестерен распределительного вала: | |
| – номинальный | 0,02 – 0,20 мм |
| – предельно допустимый | 0,47 мм |
| Расстояние между торцами пружины шестерни распределительного вала | 22,5 – 22,9 мм |
Толкатель клапана
Диаметр | 30,96 – 30,97 мм |
Диаметр канала толкателя | 31,00 – 31,018 мм |
Зазор толкателя в головке: | |
– номинальный | 0,022 – 0,050 мм |
– предельно допустимый | 0,071 мм |
Масляный насос
| Зазор между внешним ротором и корпусом: | |
| – номинальный | 0,099 – 0,170 мм |
| – предельно допустимый | 0,299 мм |
| Осевой люфт ротора: | |
| – номинальный | 0,030 – 0,088 мм |
| – предельно допустимый | 0,149 мм |
Моменты затягивания
| Двигатель 3VZ-FE (1992 и 1993) | |
| Гайки выпускного коллектора | 40 Нм |
| Болт шкива коленчатого вала | 250 Нм |
| Болты холостого шкива: | |
| – номер 1 | 35 Нм |
| – номер 2 | 40 Нм |
| Механизм натяжения зубчатого ремня | 28 Нм |
| Шкив распределительного вала | 110 Нм |
| Болты крепления головки блока цилиндров: | |
| – стадия 1 | 35 Нм |
| – стадия 2 | довернуть на угол 90° |
| – стадия 3 | довернуть на угол 90° |
| Болты масляного насоса: | |
| – головка болта 12 мм | 35 Нм |
| – головка болта 14 мм | 40 Нм |
| Маховик / пластина привода | 85 Нм |
| Двигатель 1MZ-FE (с 1994) | |
| Выпускной коллектор | 50 Нм |
| Болт шкива коленчатого вала | 220 Нм |
| Болты холостого шкива: | |
| – номер 1 | 35 Нм |
| – номер 2 | 45 Нм |
| Механизм натяжения зубчатого ремня | 28 Нм |
| Шкив распределительного вала | 130 Нм |
| Болты крепления головки блока цилиндров: | |
| – стадия 1 | 55 Нм |
| – стадия 2 | довернуть на угол 90° |
| Маховик / пластина привода | 85 Нм |
Кривошипно-шатунный механизм
- Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
- Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
- Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
- Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.
- http://www.vk-sto.by/blog/porjadok_raboty_cilindrov_v_tipovykh_dvs_na_4_6_8_cilindrov/2019-12-21-91
- http://krutimotor.ru/poryadok-raboty-tsilindrov-dvigatelya/
- https://reedr.ru/auto/poryadok-raboty-6-tsilindrovogo-dvigatelya/
- https://carnovato.ru/porjadok-raboty-cilindrov-dvigatelja/
- https://autolirika.ru/teoriya/poryadok-raboty-ryadnogo-4-cilindrovogo-dvigatelya.html
Тактичность
Передвижение поршня внутри цилиндров двигателя называется рабочим циклом. Цикл состоит из фаз газораспределения, которыми можно определить момент открытия и закрытия клапанов. В четырехтактном транспорте полный цикл проходит после поворота коленчатого вала на 720 градусов, двухтактного — за 360.
Чтобы обеспечить валу постоянное усилие во время рабочего хода в цилиндрах двигателя, колена агрегата расположены под определенным углом относительно друг друга. На величину угла влияет количество цилиндров, типа установки и расположение цилиндров.
Как определить порядок работы цилиндров ДВС в зависимости от тактов.
| Полуобороты коленчатого вала в цилиндрах дизельного и карбюраторного агрегата | Угол поворота | Нумерация цилиндров двигателя | |||
| 1 | 2 | 3 | 4 | ||
| Первый | 0-180 | Выпуск отработанных газов | Рабочий такт | Впуск топлива, воздуха | |
| Второй | 180-360 | Впуск топлива, воздуха | Выпуск отработанных газов | Сжатие воздушно-топливной смеси | Рабочий ход |
| Третий | 360-540 | Сжатие воздушно-топливной смеси | Впуск топлива, воздуха | Рабочий ход | Выпуск отработанных газов |
| Четвертый | 540-720 | Рабочий ход | Сжатие воздушно-топливной смеси | Выпуск отработанных газов | Впуск топлива, воздуха |
Тактичность двигателя
Работа цилиндров двигателя заключается в следующих этапах:
- Впуск — поршень передвигается в нижнюю мертвую точку, при этом через впускной клапан происходит заполнение камеры сгорания топливовоздушной смесью. Выпускной клапан закрыт.
- Сжатие — оба клапана закрыты, поршень передвигается в верхнюю мертвую точку, сжимая топливный состав. От сжатия температура в камере значительно возрастает, также увеличивается давление в цилиндре двигателя. Важный параметр, влияющий на экономичность машины — это степень сжатия. Показатель означает соотношение полного наполнения гильз и объем камеры горения. Для автомобилей с большим октановым числом требуется заливать высокооктановое топливо.
- Рабочий ход — клапана в закрытом положении, происходит воспламенение смеси от свечи. Под действием давление в цилиндре автомотора при сгорании топлива поршень идет в низ, вращая коленвал. Для эффективной производительности необходимо чтобы горючее полностью сгорела до прихода поршня в НМТ. Это обеспечивается установкой угла опережения зажигания. В современных авто регулировка осуществляется встроенным электронным блоком. Старые модели оборудованы механическим регулятором.
- Выпуск — рабочий ход заканчивается выхлопом отработанных газов из цилиндров двигателя. На этом этапе происходит важный процесс — продувка цилиндров автомотора. Продувка цилиндров двигателя обеспечивается одновременным открытием впускного и выпускного клапанов. После перехода поршня в ВМТ начинается такт впуска.
