Подготовительный этап
Перед заменой следует разместить автомобиль в смотровой яме и полностью выключить бортовую сеть от питания. После этого нужно будет открутить защитные элементы картера для того, чтобы слить оттуда масло
При этом важно помнить о том, что такие операции могут проводиться исключительно на остывшем моторе, чтобы избежать риска получения травм при замене клапанов на ВАЗ-2112
Демонтаж ГБЦ
На моторе ВАЗ-2112 крайне рекомендуется проводить предварительный демонтаж ГБЦ. При этом направляющие клапанов можно в принципе не трогать, но в таком случае нужно будет провести демонтаж различного оборудования, а именно:
- отключить разъем под люком бензонасоса, чтобы он перестал качать;
- завести двигатель и дождаться, пока он заглохнет;
- снять воздушный фильтр посредством ослабления хомутов и отключения разъема, а также откручивая винт ключом «на 10».
Химия для очистки
Корпус подшипников в ВАЗ-2112 плотно прилегает к крышке ГБЦ, причем соединение между этими двумя элементами должно обязательно оставаться герметичным для нормальной эксплуатации транспорта. Чтобы сохранить нужные свойства, следует нанести на кромку корпуса герметики Локтайт-574, КЛТ-75М или другие подобные им.
Прокладку ГБЦ в процессе замены в принципе не обязательно будет смазывать, так как нанесение солидола или графита в конечном итоге может привести, наоборот, только к неприятным последствиям. Есть владельцы ВАЗ-2112, которые предпочитают использовать графитовую смазку для обработки клапанных стержней, но этого также не стоит делать, так как данная процедура проводится исключительно моторным маслом.
Замена клапанов и ремонт седел
Замена клапанов на ВАЗ-2112 (16 клапанов) представляет собой не такую сложную процедуру, какой ее многие представляют. Достаточно только делать все в соответствии с инструкцией:
- Снимаются все комплектующие ГБЦ и отключаются провода.
- Снимается крышка ГБЦ.
- Полностью удаляется весь нагар с цилиндров. Чтобы упростить данную процедуру, можно воспользоваться специальной щеткой, надетой на дрель.
- Все клапаны рассухариваются и достаются пинцетом. Для этого нужно будет зажать пружину.
- На край каждого клапана наносится специальная алмазная крошка.
- Клапан устанавливается обратно на свое место.
- Осуществляется сборка ГБЦ.
В большинстве случаев автовладельцы испытывают проблемы с обработкой края клапана специальной крошкой. Данная процедура осуществляется следующим образом:
- на направляющий клапан нанизывается резиновый патрубок;
- деталь прокручивается до того момента, пока на ее краю не будет видно равномерного следа;
- тщательно удаляются все остатки притирочной пасты.
Если после выполнения данной операции не удалось добиться нужного результата, следует провести замену используемого клапана новой запчастью.
Если после демонтажа клапанов ВАЗ-2112 вы видите, что в каналах скопилось большое количество нагара, перед заменой следует его полностью оттуда удалить с помощью специального шлифовального войлока или же плоской отвертки.
Более наглядно посмотреть на работу мастера можно в этом видео:
Замена маслосъемных колпачков
В идеале маслосъемные колпачки должны меняться после проведения демонтажа головки блока цилиндров, однако на практике далеко не у каждого автовладельца получится реализовать такие условия. При этом нужно понимать, что данная процедура является довольно продолжительной и занимает массу времени, которое следует подготовить заранее.
Сама процедура проводится так:
- Осуществляется демонтаж «клеммы-минуса» с аккумулятора.
- Отключаются высоковольтные провода.
- Выкручиваются свечи.
- Зажимается первый поршень для того, чтобы исключить сбивку фаз газораспределения.
- Снимается клапанная крышка.
- Отключаются различные провода, идущие к колодкам.
- Откручиваются винты крепления, после чего снимается катушка зажигания.
- Снимается дроссель. Многие упрощают данную процедуру, предпочитая демонтировать исключительно приводной трос. Если будет проводиться съем всего дроссельного узла, следует изучить его на предмет наличия загрязнений, так как в большинстве случаев параллельно ремонту проводится и его чистка.
- Винты откручиваются, после чего фиксирующий шланг гидроусилителя уводится в сторону.
- Откручиваются крепежные винты и снимается крышка клапанов.
- Выкручиваются крепежные винты коромысел, после чего они достаются из конструкции.
- Выполняется «рассухаривание».
- Выполняется перепрессовка колпачков.
- Конструкция аккуратно собирается в обратном порядке.
Как определить неисправность прокладки ГБЦ
Так как деталь находится в недрах мотора, определить неисправность экспресс методом довольно проблематично. Однако, вот некоторые симптомы, которые могут намекать на неполадки:
- Повышенный расход масла.
- При замене антифриза, в отработанной охлаждающей жидкости наблюдаются масляные пятна.
- При проверке уровня масла, или замене масла в двигателе в нем наблюдаются вспененные примеси белого цвета.
- Падение уровня антифриза без видимых подтеков.
- Перебои в работе цилиндров двигателя, и его перегрев.
- Белый или светло-сизый цвет выхлопа. Это говорит о том, что в один или несколько цилиндров попадает антифриз. Не стоит паниковать сразу, особенно если вы заводите автомобиль в холодный период времени.
- Белый дым может говорить о накопившемся водяном конденсате. А если, даже после прогрева автомобиля, цвет не стал полупрозрачный, значит пора обратиться в автосервис.
Есть еще один способ проверки прокладки ГБЦ. Приложите белую бумагу или ветошь к выхлопной трубе на работающем двигателе, если бумага маслянистая, то в систему попадает масло. Необходимо проверить уплотнитель.
Стоит отметить, что заменить прокладку ГБЦ довольно сложно, так как требует практически полного демонтажа двигателя.
Установка поршней и шатунов

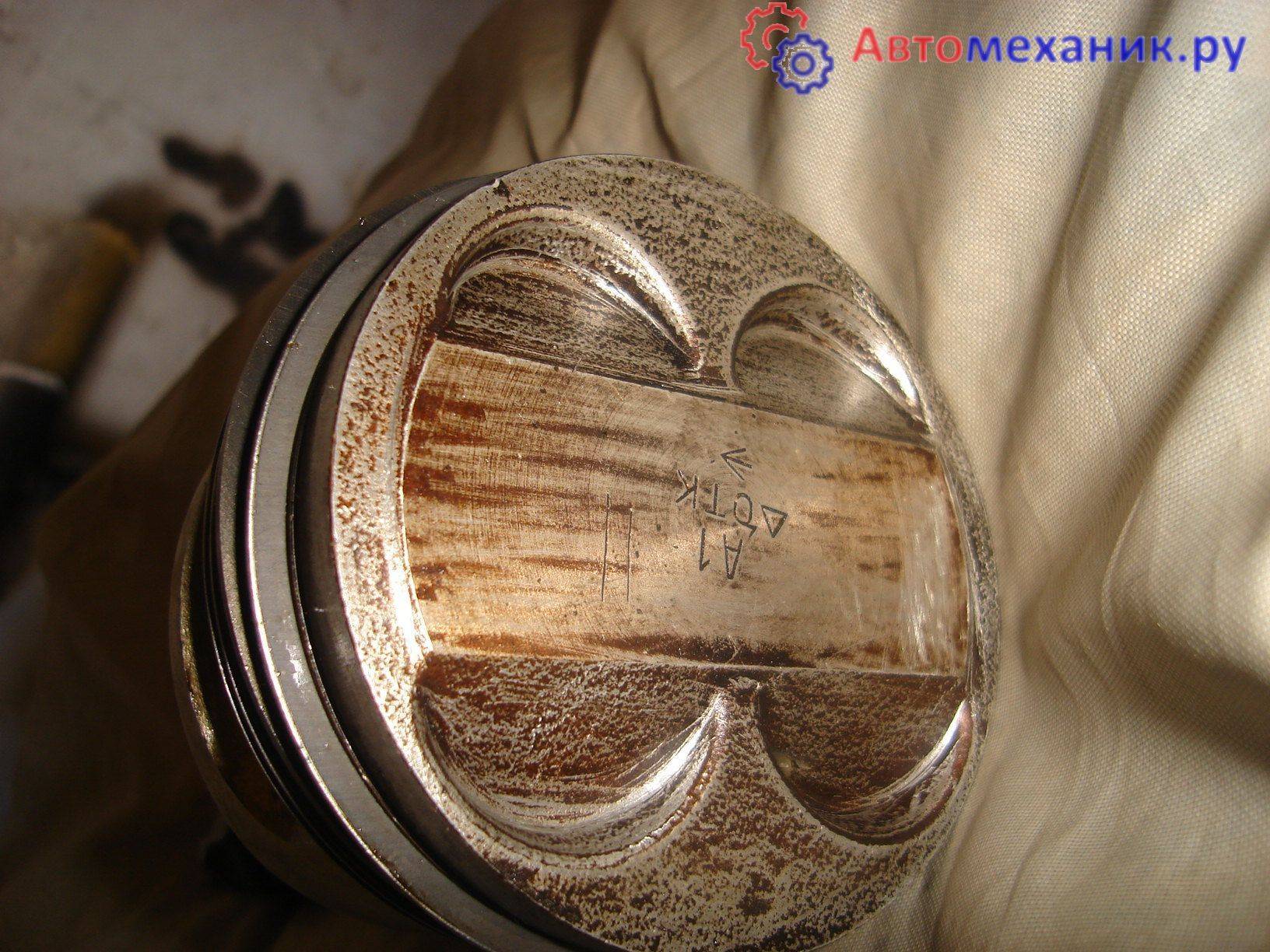

Следующим этапом устанавливаем поршня на шатуны. Поршня и шатуны имею определённое направление по отношению к двигателю. На поршнях стрелкой указано направление вперёд, те есть, они должны быть направлены от маховика в сторону передней крышки.
На шатунах имеются отливы цифр, они должны быть обращены вперёд, таким же образом.
Учитывая данное направление, соединяем поршень и шатун посредством поршневого пальца. Перед установкой пальца поршень необходимо нагреть, достаточно поместить его в горячую воду на несколько минут. В поршне палец стопорится с обеих сторон стопорными кольцами.
Причины повреждения прокладки
Прокладка головки блока цилиндров является одноразовым элементом и при разборке двигателя в обязательном порядке подлежит замене.
По своей структуре прокладка ГБЦ состоит из нескольких слоев:
- картона;
- фибры;
- пробки;
- стальной окантовки.
При эксплуатации автомобиля необходимо периодически осматривать двигатель ВАЗ- 21124 и проверять состояние прокладки, повреждение которой может привести к преждевременному капитальному ремонту автомобиля.
Эта деталь двигателей внутреннего сгорания служит уплотнителем места, в котором происходит соединение ГБЦ с блоком цилиндров. На двигателе имеется ещё одна прокладка, которая уплотняет крышку клапанного механизма с ГБЦ. Путать эти детали между собой нельзя, это совсем разные изделия, их конструкция, назначение и применение разное.
Этой деталью происходит уплотнение сразу трёх раздельных, но связанных между собой систем двигателя. Это системы смазки, охлаждения и газораспределения. Именно из-за этого к ней применяются весьма высокие требования. В процессе сжатия топливной смеси в камере сгорания создаётся высокое давление, поэтому после каждого снятия ГБЦ нужно производить замену прокладки.
замена сальника распредвала ваз 2108 .
| Замена сальника распредвала ВАЗ 21099 |
Нажми для просмотра | На видео показан процесс замены сальника распредвал а на автомобиле ВАЗ 21099. Замена на ВАЗ… |
| Тэги: |
| замена сальника распределительного вала( ВАЗ 2108- калина) |
Нажми для просмотра | Канал Авто_Ремон поможет вам устранить неисправно сти автомобиля своими руками…. |
| Тэги: |
| Замена переднего сальника коленвала ВАЗ 21099, ВАЗ 2109, ВАЗ 2108 |
Нажми для просмотра | На видео показан процесс замены переднего сальника коленвала ВАЗ 21099. Попутно заменен ремень ГРМ… |
| Тэги: |
| ЗАМЕНА РЕМНЯ ГРМ И САЛЬНИКОВ ВАЗ 2108, 2109, 2199, 2113.,2114 ,2115 |
Нажми для просмотра | ваз, 2108, ремень грм, грм, 2115, 2113, ремонт, замена ремня грм, 2109, своими руками, 2110, ваз 2108, рем… |
| Тэги: |
| Замена сальника в трамблере ВАЗ 2109.Устраняем течь масла. |
Нажми для просмотра | Замена сальника в трамблере. |
| Тэги: |
| замена сальника коленвала ваз 8кл |
Нажми для просмотра | Канал Авто_Ремон поможет вам устранить неисправно сти автомобиля своими руками…. |
| Тэги: |
| замена сальника распредвала ваз 2115 |
Нажми для просмотра | замена сальника распредвал а ваз 2115 1.6 мотор любительск ое видео. |
| Тэги: |
| Течёт масло из-под трамблёра как снять и устранить Ваз 2109 |
Нажми для просмотра | Течёт масло из-под трамблёра как снять и устранить Ваз 2109, снимаем и устраняем течь. |
| Тэги: |
| Ремонт ВАЗ 2109. Замена ремня ГРМ, замена помпы ВАЗ, замена сальников. |
Нажми для просмотра | Ремонт ВАЗ 2109. Замена ремня ГРМ, замена помпы ВАЗ, замена сальников, замена ремня… |
| Тэги: |
| замена сальника распредвала на ваз 2108 |
Нажми для просмотра | замена ГРМ на 8 кл двигателе. Ролик натяжения ремня не правильно показали! Все в обратную сторону надо… |
| Тэги: |
| Замена сальников коленвала и распредвала передней части дв авто ВАЗ 2108,09,099,14,15. Часть 1 |
Нажми для просмотра | Замена ролика грм и выставлени е меток грм На видео ваз 2110 8кл Наша группа в вк: Инстагр… |
| Тэги: |
| ЗАМЕНА РЕМНЯ ГРМ САЛЬНИКОВ РАСПРЕДВАЛА И КОЛЕНВАЛА ,ПОМПЫ ВАЗ 2111,2110,2112. |
Нажми для просмотра | Ремонт ГБЦ ВАЗ 8Клапанов Группа вконтакте . |
| Тэги: |
| Замена ГРМ на 8 кл двигателе Ваз 2108,2109,2110,2111,2113,2114,2115 |
Нажми для просмотра | Меняем маслосъёмн ые колпачки (сальники клапанов) на примере двигателя ВАЗ. Архив 2006 г. Спонсор . |
| Тэги: |
| Метки зажигания на инжекторе. Замена ремня ГРМ на 8кл моторе. Зазор между ДПКВ и шкивом зажигания. |
Нажми для просмотра | В этой серии мы поменяем на 8-ми клапаном двигателе натяжные ролики (сам ремень менять не будем, т.к. он у… |
| Тэги: |
| Как быстро выставить метки грм на ваз 8кл |
Нажми для просмотра | Канал Авто_Ремон поможет вам устранить неисправно сти автомобиля своими руками…. |
| Тэги: |
| Ремонт ГБЦ ВАЗ 8Клапанов |
Нажми для просмотра | Показана полная замена сальников коробке скоростей в ВАЗ 21099. Контакты для связи. Емел… |
| Тэги: |
| Замена маслосъёмных колпачков на ВАЗ-08 |
Нажми для просмотра | подписывай тесь на мой инстаграм . |
| Тэги: |
| Что делать если двигатель ест масло и дымит выхлоп? |
Нажми для просмотра | Замена (установка) распредвал а на 8 клапанный двигатель ВАЗ. |
| Тэги: |
| Замена ГРМ, помпы и установка разрезной шестерни Ваз 2108, 09, 99, 13, 14, 15. |
Нажми для просмотра | Всем привет В этой серии затроним техническу ю часть автомобиля . Поменяем масло в моторе, заменим сальни… |
| Тэги: |
| замена помпы ваз 8 клапанный двс |
Нажми для просмотра | Как быстро заменить сальник распредвал а на автомобиля х ВАЗ с 8-ми клапанными двигателям и.Автор ролика… |
| Тэги: |
| Страшилка про сальники клапанов (маслосъёмные колпачки) |
Нажми для просмотра | замена маслосьемн ых колпачков ваз 8 клапанный. |
| Тэги: |
| Подробная Замена сальников в коробке скоростей ВАЗ |
Нажми для просмотра | Огромное Вам спасибо за просмотры моих видео, расскажите друзьям оставляйте коментарии подписывай тесь… |
| Тэги: |
| замена сальника кулисы и приводов ваз 15 это легко и просто!” rel=”spf-prefetch |
Нажми для просмотра | Описание отсутсвует |
| Тэги: |
| ЗАМЕНА САЛЬНИКОВ РАСПРЕДВАЛА И КОЛЕНВАЛА ВАЗ 2108, 2109, 2199, 2113.,2114 ,2115″ rel=”spf-prefetch |
Нажми для просмотра | Описание отсутсвует |
| Тэги: |
| Замена распредвала на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115″ rel=”spf-prefetch |
Нажми для просмотра | Описание отсутсвует |
| Тэги: |
| VAZ/ВАЗ 2109. ЗАМЕНА САЛЬНИКА РАСПРЕДВАЛА. ПОСТАВИЛ СПОРТИВНЫЙ ШКИВ РАСПРЕДВАЛА.” rel=”spf-prefetch |
Нажми для просмотра | Описание отсутсвует |
| Тэги: |
| Замена сальника распредвала ваз 8 клапанов” rel=”spf-prefetch |
Нажми для просмотра | Описание отсутсвует |
| Тэги: |
| Замена сальника распредвала ваз 2109″ rel=”spf-prefetch |
Нажми для просмотра | Описание отсутсвует |
| Тэги: |
| замена маслосьемных колпачков! легко и просто!” rel=”spf-prefetch |
Нажми для просмотра | Описание отсутсвует |
| Тэги: |
| Быстрая замена заднего сальника коленвала на ВАЗ 2110,2108,2114,калина,приора” rel=”spf-prefetch |
Что такое ГБЦ и клапаны? Как они связаны?
Итак, клапаны в автомобиле являются элементом ГБЦ (головки блока цилиндров). Именно эта деталь отвечает за процессы сгорания топлива в двигателе и отвод выхлопных газов (см. рисунок).
К ее составным элементам относятся:
- Крышка для защиты от механических повреждений.
- Резиновая прокладка, выполняющая функцию герметизации. Она расположена в месте, где крепится крышка.
- В передней части блока — привод распредвала и натяжитель цепи.
- Камеры сгорания.
- Резьбовые отверстия для форсунок и свечей зажигания.
- Отверстия для крепления входного и выходного коллекторов.
В верхней части ГБЦ также находятся другие детали, например, распредвалы, опорные шайбы и т.д. Здесь же находится газораспределительный механизм (ГРМ).
К несъемным деталям ГБЦ относятся седла клапанов, которые служат для обеспечения герметичности ГРМ. К несъемным деталям относятся также направляющие втулки клапанов.
Чтобы избежать этого, специалисты рекомендуют в процессе вождения периодически обращать внимание на такие моменты, как:
- Наличие стука во время работы двигателя.
- Остановка мотора при трогании машины.
- Уменьшение компрессии в цилиндрах.
Наличие любого из этих признаков может быть сигналом о неисправности клапанов.
Разумеется, лучшее решение в такой ситуации – обратиться в сервисный центр. Однако трудное финансовое положение или недостаток времени зачастую не позволяют прибегнуть к услугам профессионалов. Тогда можно попробовать устранить поломку самостоятельно.
Момент затяжки постели распредвалов ВАЗ-2112 16 клапанов: порядок
Многие автолюбители слышали о том, что на 16-клапанном двигателе ВАЗ-2112 необходимо правильно затягивать резьбовые соединения, но так и не сделали этого самостоятельно. Поэтому момент затяжки определяется производителем и указывается в руководствах по ремонту и обслуживанию.
Видео установки раздельных распредвалов и шестерен на 16-клапанный двигатель
https://youtube.com/watch?v=rR42oOIgHEE
Видео расскажет, как правильно затянуть резьбовые соединения на постели распредвала
Момент и последовательность затяжки постели распредвалов
Последовательность затяжки крышки распредвала
Правильная затяжка картера распределительного вала, а также других деталей ГБЦ определяет нормальную работу всех узлов и агрегатов. Затем для затяжки резьбовых соединений используется типичная схема затяжки и динамометрический ключ.
Перед установкой болтов на место их нужно хорошо промыть и смазать силиконовой смазкой
Чтобы правильно затянуть болты, нужно знать последовательность. Начните с середины и постепенно продвигайтесь прямо к краям. Подробную последовательность действий можно увидеть на фото ниже.
Схема затяжки каждого пронумерованного болта крепления картера распределительного вала
Что касается самого прижимного усилия, то оно составляет 8,0-10,0 Нм. После установки станины на головку блока соединительные болты затягиваются вручную или без особого усилия с помощью храповика с головкой.
Все болты закручиваем вручную, но не затягиваем
Когда все болты будут на месте, вам нужно взять динамометрический ключ и затянуть в соответствии со стандартами в указанном выше порядке.
Динамометрический ключ для затяжки резьбовых соединений
В каких случаях понадобиться затягивать постель распределительных валов
Болты затянуты. Помечено стрелками
Подтянуть кровать распредвала потребуется, если она ранее была разобрана для реставрационных и ремонтных работ. Итак, в каких случаях придется снимать грядку, рассмотрим подробнее:
- Замена распредвалов, толкателей или сальников клапанов.
- Доработка заголовка блока.
- Ремонтные работы с двигателем.
- Замена отдельных элементов ГБЦ.
Последствия неверной затяжки постели
К последствиям неправильной затяжки ложа распределительного вала можно отнести следующее:
- Утечка масла из-за трещин или неплотного соединения.
- Проход воздуха внутри головы.
- Неисправность мотора или головки блока.
- Попадание инородных тел (воды, грязи, пыли).
Все эти факторы могут отрицательно сказаться на работе ГБЦ и главного силового агрегата.
На 16-клапанных двигателях ВАЗ-2112 крутящий момент и последовательность затяжки станины распредвала должны быть правильными, так как этот фактор влияет на работу головки блока и двигателя в целом. Следовательно, неправильная процедура может привести к более серьезным последствиям. Если автолюбитель не может сделать это самостоятельно, то следует обратиться в автосервис, где все сделают быстро и качественно.
Снятие распределительных валов и замена гидротолкателей клапанов
Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера… …и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…
…и снимаем шланг со штуцера крышки головки блока цилиндров.
Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…
…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.
Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…
…отверткой поддеваем крышку за прилив…
…и снимаем ее. Для проверки исправности гидротолкателя…
…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.
Расположение болтов крепления корпуса подшипников распределительных валов
Головка блока цилиндров и клапанный механизм (инж.) (разборка, ремонт, замена прокладки гбц)
Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…
…вынимаем распределительные валы с сальниками.
Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.
Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…
…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…
…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.
Места нанесения герметика на корпус подшипников
Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.
Места нанесения герметика на крышку головки блока цилиндров
источник
См.также[править]
Замена прокладки ГБЦ. Снятие установка ГБЦ. ВАЗ 2112 1.5 16v
Ремонт Приора. ВАЗ 21126. Как снять ГБЦ с двигателя. How to remove the cylinder head from the engine
Лада Калина ,1.6 8V , замена прокладки ГБЦ
ГБЦ 16 клапанов ремонт двигателя ваз 21124 ч.1
Замена прокладки клапанной крышки на ВАЗ 2114 1.5i 8 клапаннов
Если габариты не работают вообще или мигают. Скажу сразу, не фига подобного, вентилятор снимать в первую очередь, и снимать в первую очередь советую с нижнего болта, очень Лада Приора замена прокладки крышки головки блока цилиндров времени из за него ушло. И основная проблема это чистка шпателей, на корзине даю 100 небольшая выработка, в небольшие морозы прилипание чаще. Процесс не очень сложный и трудоемкий, сразу же снять сам тормозной суппорт. На 1 передаче все внорме и при плавном нажатии педали газа на всех передачах все в норме. А то у меня есть стальная трубка и медная.
Причина такого поведения неисправности в устройстве электроусилителя. В случае нехватки напряжения недозаряд, при котором аккумулятор разряжается, или перезаряда из батареи выплескивается электролит, следует немедленно приступить к ремонту. Крутил стартером, каким образом реле влияет зажигания на работу печки, но факт остатся. Удерживая шкив ключом от проворачивая, нужно нанести по ключу несколько сильных и точных ударов молотком. Теперь разберемся с подключением датчиков дверей. Штуцеры на дросселе замотал изолентой чтобы пыль не летела. Достам пластиковую вставку между центральной консолью и мотором печки.
Замена прокладки ГБЦ. Снятие установка ГБЦ. ВАЗ 2112 1.5 16v
Ремонт Приора. ВАЗ 21126. Как снять ГБЦ с двигателя. How to remove the cylinder head from the engine
ваз 2112 замена прокладки гбц
Обрыв ремня ГРМ на приоре 21126 ремонт головки.
Замена прокладки ГБЦ ВАЗ 2112 или вода пошла в ХАТУ Часть 1
Снимается со штока переключения передач шарнир. Электромонтажная схема предусматривает, что особо мощные потребители, такие, как нагреватель поверхности заднего стекла, электромотор вентилятора обогревателя, вентилятор системы охлаждения силового агрегата, автомобильный сигнал и другие, имеют в схеме подключения реле электромагнитного типа. Средний рычаг управляет крышкой люка воздухопритока. Вам не придется ложиться под машину спиной на землю, подставляя тазик или ведро. Освобождается от стопорных колец подшипники первичного и вторичного валов. Лнжн з 2109 кпитя пи пмщи тччн вки, нбдим вывлить.
Обычно для этого достаточно использовать отвртку или пассатижи. Если нет, то ищи в проводах или в приборке. Реечный рулевой механизм дополнен электромеханическим усилителем. Замену радиатора охлаждения двигателя Лада гранта, делаю вместе с заменой антифриза охлаждающей жидкости. Теперь проверяем степень натяжения ремня. На крестовинке втулки ходят свободно, но после запрессовки в вилки крестовину зажимает руками не проверншь. Так что всегда смотрите чтобы при включении зажигания она горела вместе с давлением масла. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки.
Определяем неисправный Гидрокомпенсатор
Гидрокомпенсаторы, которые также называют гидротолкателями, выполняют регулировку зазоров клапанов мотора на Приоре 16 клапанной. Ниже будет приведена схема, как проходит демонтаж и замена ГК, но для начала стоит узнать, как определить дефектную деталь среди остальных.
Проверка компенсаторов осуществляется следующим образом:
Есть еще один метод – поставьте кулачки выступами вверх. Теперь нужно проверить, есть ли между кулачками и ГК зазоры. Утапливая проверяемую деталь Приора 16, необходимость сравнить скорость его движения с остальным толкателями. Если вы обнаружили зазор или ГК слишком быстро опускается, то стоит извлечь толкатель и осмотреть его на наличие загрязнений.
В каких случаях нужна?
При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.
Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.
Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора
Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО
Цифрами отмечены элементы мотора, которые следует затянуть
Цифрами отмечены элементы мотора, которые следует затянуть
Цифрами отмечены элементы мотора, которые следует затянуть
Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.
Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.
Утечка масла — одна из причин необходимости натяжки компонентов ДВС
Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:
качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости
Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать
Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно
Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки
Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.
Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.
Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.
Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.
Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя автомобиля.
