Регулировка карбюратора ВАЗ 2106: как настроить карбюратор ВАЗ 2106

Порядок регулировки холостого хода

Для регулировки холостого хода с инструментов достаточно узкой плоской отвертки, желательно с короткой ручкой. Регулировку холостого хода следует выполнять только на прогретом двигателе. Необходимо отрегулировать зазоры газораспределения и зажигания. Если регулировка производится на холодном двигателе, это не принесет желаемого эффекта и стабильная работа будет невозможна.

Холостой ход регулируется двумя регулировочными винтами: 1а – качество смеси и 2а – ее количество (рис. 2). По умолчанию регулировочный винт 2 поставляется с завода с ограничительной втулкой, которая действует как прокладка. Поэтому производитель указывает, что вращение винта находится в пределах заводского диапазона. Для полной регулировки и при невозможности регулировки холостого хода ограничительная втулка снимается, выполняется базовая регулировка.

Винтом 1 установите частоту вращения коленчатого вала 900 мин. -1. Их можно проверить на стенде или с помощью спидометра, расположенного на приборной панели.
Используя винт 2, необходимо добиться такого значения CO 2, которое попадает в диапазон значений от 0,5 до 1,2%. В этом поможет специальный прибор – счетчик газа.

Вращение винта 2 помогает изменять частоту вращения коленчатого вала. В этом случае мы регулируем и повторно устанавливаем значение скорости вращения винтом 1 в течение 900 минут. -1 .

Правильность настройки холостого хода проверяется нажатием и резким отпусканием педали акселератора. Частота вращения коленчатого вала должна постепенно увеличиваться без перерыва, затем также уменьшаться. Двигатель не должен останавливаться. Если это произойдет или при нажатии на педаль акселератора наблюдаются толчки, настройку необходимо повторить.

Довольно часто после определенного времени эксплуатации автомобиля владельцы ВАЗ 2106 сталкиваются с тем, что машина начинает глохнуть на холостом ходу. Причин этому может быть много, но главная – это срыв проверки холостого хода. В рамках данной статьи мы постараемся объяснить, как самостоятельно отрегулировать обороты холостого хода и тем самым исправить возникшую неисправность.

Из чего состоит система холостого хода карбюратора ВАЗ 2106

Прежде чем приступить к регулировке холостого хода карбюратора ВАЗ 2106, следует понять, из чего состоит эта система. Ниже вы можете найти схематическое изображение неактивной системы и ее расшифровку. Напомним, что в предыдущей статье мы рассмотрели размещения, их схему и описание каждого.

1. Часть корпуса дроссельной заслонки.2. Дроссельная заслонка № камеры. 1.3. Отверстия для переходов между режимами работы.4. Регулировочные отверстия, определяющие количество подаваемой смеси.5. Канал для подачи воздуха в систему.6. Винт отвечает за регулировку количества подаваемой смеси.7. Винт отвечает за регулирование качества подаваемой смеси.8. Канал холостого хода карбюратора эмульсии.9. Винт регулировки уровня дополнительной подачи воздуха.10. Крышка отсека для дисковода.11. Струя воздуха.12. Часть корпуса жиклера топливной смеси.13. Канал, отвечающий за подачу топливной смеси в систему.14. Эмульсия хорошо.

Как отрегулировать холостой ход ВАЗ 2106 своими руками

Регулировка холостого хода карбюратора автомобиля ВАЗ 2106 – простая, но очень ответственная процедура. Чтобы выполнить его правильно и качественно, вам необходимо воспользоваться пошаговой инструкцией, представленной ниже:

1. Используя числовой винт, установите скорость двигателя на 900 об / мин на основе данных, отображаемых тахометром.

2. Вращение винта контроля качества смеси приведет к концентрации окиси углерода от 0,5 до 1,2.

Вот и все, регулировка холостого хода завершена.

Но напоследок хотелось бы выделить несколько важных моментов:

Номерной винт можно повернуть максимум на 90 градусов;– качественный винт вращается максимум на 50 градусов;– регулировка должна производиться с обязательным использованием газоанализатора.

нужно знать, как выставить обороты холостого хода ВАЗ 2106 для регулировки карбюратора. Своими руками эту процедуру можно проделать довольно быстро, если, конечно, вы имеете представление о том, из чего состоит карбюратор и функции его основных узлов. Но сначала начнем с самого грустного: если вдруг холостого хода больше нет и двигатель начинает глохнуть.

Вам повезет, если это произойдет недалеко от дома. Но если в дороге – хорошего мало. От себя добавлю, что несколько раз мне приходилось разбирать и разбирать карбюратор, останавливаясь на небольшой дороге, избегая проезжающих грузовиков и зажигая фонариком. Хорошая практика – носить на улице термос и фонарик.

«Солекс» на «Классике»

Считается, что карбюратор «Солекс» на ВАЗ-2106 дает значительное снижение расхода топлива и большую мощность. Практика показывает, что правда в этом есть, хотя специалисты такой тюнинг не рекомендуют.

Что касается настройки, то порядок работ аналогичный настройке «Озон». Здесь так же нужно прогреть двигатель. Затем проверяют поплавковые камеры и уровень топлива. По справочникам, а также на практике, лучший уровень – это 25 миллиметров между краем камеры и бензином. При этом уровне свечи не будут залиты, и машина не глохнет на ХХ. Регулируют уровень путем подгибания язычка поплавков.

Далее все действия сводятся к настройке холостого хода. Как настроить карбюратор на ВАЗ-2106? Это делается просто. Винтом количества устанавливают стабильные обороты, далее винтом качества добиваются максимальных оборотов. При этом, если вращать его дальше, двигатель должен заглохнуть. Это значит, что смесь была чрезмерно обогащена. Если обороты после вращения больше не растут, винтом количества выставляют 850–900 оборотов.

Вот как настроить карбюратор на ВАЗ-2106. Далее следует проверить машину на дороге. Если появляются провалы, их следует устранить.

Автомобили ВАЗ-классика с карбюраторными двигателями постепенно уходят из нашей жизни, так как больше не выпускаются промышленностью, но в эксплуатации подобных машин находится еще достаточно много. Чтобы авто служил хозяину без проблем и доставлял минимум хлопот, необходимо поддерживать техническое состояние транспортного средства, в том числе, периодически требуется регулировка карбюратора ВАЗ-2106.

Карбюраторный узел в этом автомобиле – довольно сложное техническое устройство, состоит из таких основных частей как поплавковая камера, насос-ускоритель, главная дозирующая система и холостого хода, пусковое устройство и прочее. Основные операции по настройке карбюратора следует доверять специалистам, но отрегулировать холостой ход или уровень бензина в поплавковой камере автовладелец при определенных навыках может самостоятельно.

Настраиваем карбюратор

Настройка карбюратора ВАЗ-2106 включает следующие операции:

регулировка положения ДЗ;
корректировка ПУ;
проверка производительности УН;
контроль герметичности ИК.

Регулировка положения ДЗ. Поворотом привода и рычага управления заслонками устанавливаем ДЗ в открытое положение. Измеряем величину максимального открытия, которая должна быть в пределах 13,0 ±0,5 мм для первичной камеры и 15,0 ±0,5 мм для вторичной. Регулировка размера открытия ДЗ в первой камере производится путём изгиба нижнего усика тяги, а во второй – закручиванием или выкручиванием штока тяги.

После этого замеряем расстояние от верхнего усика тяги до рычага, ограничивающего ход ДЗ второй камеры. Если его величина выходит за пределы 6,0 ±0,1 мм, изменяем её подгибанием верхнего усика.

Корректировка пускового устройства (ПУ). Поворотом рычага до конца против часовой стрелки закрываем ДЗ второй камеры. Контролируем положение конца тяги рычага, жёстко закреплённого на оси ДЗ первой камеры. Он должен касаться конца штока ПУ. При необходимости подгибаем тягу до достижения необходимого положения.

Проверяем величину открытия ДЗ первичной тяги при закрытой ДЗ второй камеры. Размер открытого положения должен быть в пределах 0,7-0,8 мм при выдвинутом штоке ПУ на 5,0 ±0,5 мм.

Чтобы проверить производительность ускорительного насоса (УН) необходимо собрать в мензурку топливо, которое поступает в период 10 полных ходов рычага, управляющего заслонкой. Перед этим следует сделать предварительную прокачку для заполнения каналов насоса. Если объём контролируемого топлива составит 5,25-8,75 см3, производительность считается нормальной.

Проверка герметичности ИК (игольчатого клапана) производится в лаборатории с использованием специального оборудования. ИК помещают в контрольную пробирку на время не менее 10 секунд. Если давление в течение этого времени не падает, значит, работоспособность клапана нормальная.

Быстрая настройка карбюратора своими руками

Предварительно сняв корпус воздушного фильтра, измеряем величину расстояния между центрами наконечников тяг. Оно должно быть в пределах 80 ±0,5 мм. Если этот параметр выходит за указанные пределы, необходимо произвести его корректировку в следующем порядке:

с помощью отвёртки снимаем один из наконечников;
ослабляем контргайку ключом на 8 и вращаем наконечник до тех пор, пока длина тяги не станет заданной;
затягиваем контргайку и ставим тягу на штатное место;
затем помощник должен нажать на педаль газа, после чего контролируем положение ДЗ первой камеры, если она открывается не полностью, необходимо убрать дополнительный ход рычага;
снимаем с рычага наконечник продольной тяги;
ослабляем контргайку, выставляем заданную величину длины тяги и ставим её обратно, затягиваем гайку;
повторно проверяем положение ДЗ;
после отпускания педали газа контролируем закрытие ДЗ;
при необходимости производим повторную проверку и регулировку.
ослабляем трос привода заслонки (подсоса) и просим помощника полностью утопить рычаг;
открываем воздушную заслонку нажатием на трёхплечевой рычаг и затягиваем стопорный винт;
закрываем воздушную заслонку рычагом в салоне, а затем снова открываем для контроля.

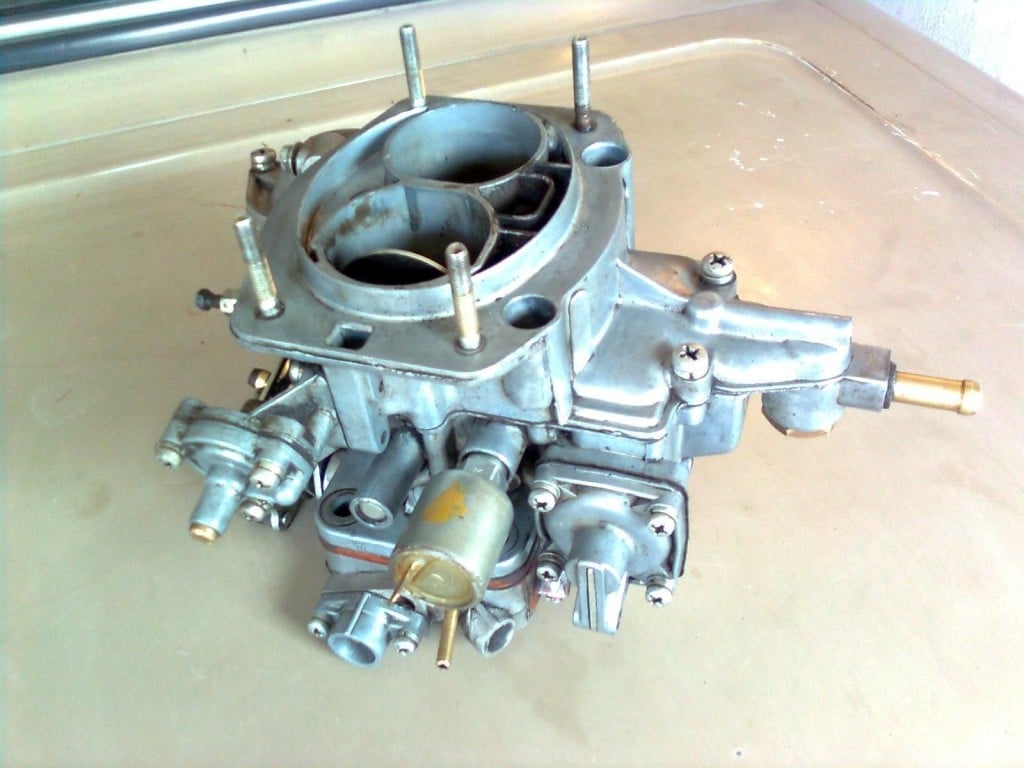

Какой карбюратор лучше для ВАЗ 2106

Так как карбюраторы семейств «СОЛЕКС» и «ВЕБЕР» были полностью скопированы с аналогов иностранного производства, их надежность не подлежит сомнению. Достаточно регулировать и чистить данные агрегаты каждые 60 тыс км пробега, и проблем с подачей горючего в двигатель вашего автомобиля возникать не будет.

Но самыми популярными являются устройства семейства «ОЗОН». Их необходимо регулировать и чистить в два раза чаще. Помимо этого, в них много разных диафрагм, которые часто рвутся. Самые частые поломки дынных агрегатов — не полное открытие второй камеры и неисправности ускорительного насоса.

Регулировка карбюратора

Настройка карбюратора ваз 2106 дело не тонкое. В основном все продвинутые автовладельцы заменяю родной карбюратор на солекс или озон, устройство их очень похоже, как и регулировка. Просто так лезть в карбюратор не стоит, ведь если все работает нормально, то и трогать ничего не нужно. Однако если возникли следующие признаки неисправностей, то придется изучать устройство и забраться внутрь:

Провалы при ускорении автомобиля (после нажатия на педаль авто не ускоряется, либо ускоряется очень медленно).
Рывки автомобиля при ускорении.
Очень медленное ускорение, хоть и плавное.
Каскадные провалы при длительном ускорении.

Карбюратор Озон

Регулируем уровень топлива

Регулировка уровня топлива — это то, с чего вовсе начинается регулировка карбюратора. На карбюраторах солекс и озон этот процесс практический идентичен, так, что поможет пользователем обоих типов. Сначала немного прогреваем двигатель, можно проводить эту операцию после поездки. Начинаем с отсоединения шланга топливопровода, делать это нужно аккуратно, чтобы возможно горячее топливо не обожгло. Далее, снимаем верхнюю крышку карбюратора (предварительно освободив карбюратор от закрывающей его «кастрюли» воздушного фильтра. Потом отсоединяем трос рычага подсоса и аккуратно снимаем крышку, сделать это нужно так, чтобы не повредить поплавки. Теперь вооружаемся линейкой, желательно, вообще-то, штангенциркулем, но подойдет и линейка. Нужно измерить расстояние от верхней кромки бензина до крышки, оно должно соответствовать около 24 мм. Уровень топлива в камерах может быть разным, так как карбюратор очень редко располагается идеально горизонтально, поэтому нужно взять средний результат. Если результат выходит за установленный рамки. То тут регулировка на карбюраторе солекс сводится к тому, что нужно просто подогнуть держатели поплавков в нужном направлении.

Регулировка холостого хода

Устройство солекс таково, что произвести все регулировочные мероприятия можно абсолютно без труда имея просто инструкцию. Регулировка холостого хода сводится же вовсе к вращению винта отверткой. Сначала находим отверстие с этим винтом, оно расположено в нижней части карбюратора солекс, рядом с одним из отверстия для крепления карбюратора к коллектору. Теперь закручиваем регулировочный винт до упора и выкручиваем обратно на 5 оборотов отвертки. Далее запускаем двигатель и полностью убираем подсос. Теперь необходимо вращением винта выставить обороты холостого хода на минимальное значения, при котором мотор будет стабильно работать. Если при этом тахометр будет показывать число около 850 об/мин, то это будет означать, что солекс функционирует вполне исправно.

Подбор жиклеров для солекса

Карбюратор солекс предусматривает то, что жиклеры могут быть заменены по истечении срока их службы либо же по желанию владельца, например, в связи с тем, что нужна регулировка экономичности машины. Жиклеры позволяют изменять дозировку попадающего топлива или воздуха. С их помощью можно легко добиться стабильности работы двигателя или повышения его экономичности. Жиклеры подбираются по специальным таблицам, с учетом мощности двигателя, эти таблицы можно найти в интернете, либо же в книгах посвященным автомобилю.

https://youtube.com/watch?v=gWwZJETZFSI

Обслуживание карбюратора ВАЗ 2106

Карбюратор, также как все другие узлы автомобиля, нуждается в регулярном техническом обслуживании и ремонте, которые в общем случае сводятся к очистке наружных и внутренних поверхностей корпусных деталей.

Обслуживание «Солекса»

Разобрав карбюратор, необходимо тщательно осмотреть все его детали и выделить среди них неисправные. Все работы по настройке карбюратора осуществляют только убедившись в том, что все детали исправны.

Как правило, ремонт сводится к замене деталей, пришедших в негодность. Далее производим регулировку числа оборотов мотора на холостом ходу.
Выполняют ее на «горячем» моторе. Кроме того нужно предварительно:

отрегулировать зазоры в механизме газораспределения;
выставить оптимальный момент зажигания;
полностью открыть воздушную заслонку.

Далее работы проводят в следующем порядке:

‘); if(«undefined»===typeof loaded_blocks_drive){loaded_blocks_drive=[]; function n(){var e=loaded_blocks_drive.shift(); var t=e.adp_id; var r=e.div; var i=document.createElement(«script»); i.type=»text/javascript»; i.async=true; i.charset=»utf-8″; i.src=»https://www.drivenetwork.ru/data/»+t+».js?async=1&div=»+r+»&t=»+Math.random(); var s=document.getElementsByTagName(«head»)||document.getElementsByTagName(«body»); s.appendChild(i); var o=setInterval(function(){if(document.getElementById(r).innerHTML&&loaded_blocks_drive.length){n(); clearInterval(o)}},50)} setTimeout(n)}loaded_blocks_drive.push({adp_id:e,div:t})})(47602)

1. Винтом количества горючей смеси устанавливают режим работы мотора в пределах 800 — 900 об/мин. Запоминают положение винта качества.
2. Вращая винт качества устанавливают наибольшее число оборотов.
3. Винтом количества доводят число оборотов силовой установки до 950 — 1035 в минуту.
4. Винтом качества снова устанавливают максимальное количество оборотов.

Регулировка «Солекса»

Эти операции проводят до тех пор, пока число оборотов 950 -1035 в минуту не совпадет с максимальным значением числа оборотов, полученных с помощью винта качества. Добившись совпадения, винт качества возвращают в положение, где число оборотов двигателя составляло 820 — 900 в минуту (см. п. 1).

ВАЖНО! Для защиты заводских настроек, винты, регулирующие количество и качество горючей смеси снабжены защитными втулками, которые позволяют провернуть их только на пол-оборота. Если втулки мешают добиться положительных результатов, их необходимо сломать и освободив винты, продолжить работу. Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом

При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере

Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом. При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере.

Один из самых важных параметров карбюратора — количество бензина в его камере. От него зависит:

токсичность выхлопа;
расход бензина.

Для этой регулировки нужно снять верхнюю часть корпуса карбюратора и установить ее вертикально. При этом шарик иглы должен касаться язычка поплавка.

ВАЖНО: В процессе регулировки может быть выявлена необходимость проведения ремонта, связанного с заменой деталей. Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:. Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

Измеряют зазор между низом поплавка и плоскостью крышки. Он должен находится в пределах 6+0,25 мм. Если размер не соответствует, то необходимо аккуратно подогнуть язычок поплавка;
Проверяют ход поплавка. Величина хода должна быть 8+0,25 мм.

Настройка поплавка

Закончив ремонт и осуществив все необходимые регулировки приступают к проверке качества выполненных работ.

Для этого запускают двигатель и проверяют работу автомобиля:

на холостом ходу;
при резком нажатии на педаль газа;
при резком отпускании педали газа и торможении.

Во всех случаях двигатель должен работать равномерно и не глохнуть.

Основные этапы настройки карбюратора ВАЗ-2106

Чтобы регулировка была выполнена в полном соответствии с требованиями производителя авто, сперва потребуется провести несколько предварительных процедур:

настраиваем тепловые зазоры механизма газораспределения;
полностью открываем заслонку, через которую в устройство подается воздух;
выставляем правильный момент зажигания.

После этого настройка осуществляется в несколько основных этапов:

регулируем положение поплавка в соответствующей камере. Все дело в том, что при высоком уровне его установки будет наблюдаться чрезмерное обогащение смеси, что приведет к перерасходу топлива без существенного увеличения мощности;
проверяем проходимость отверстий игольчатого клапана и при необходимости восстанавливаем ее, прочищая иглу;
настраиваем холостой ход, используя качественный и количественный винты. Для правильного выполнения этой процедуры лучше все же использовать газоанализатор;
регулируем тяги для того, чтобы обеспечить запас хода дроссельной заслонки.

Как отрегулировать карбюратор на ВАЗ 2106

Как правило, регулировки карбюратора (при условии, что устройство почищено, не имеет изношенных элементом и полностью исправно) сводятся к регулировке холостого хода ВАЗ 2106, регулировкам количества топлива в камере и т.д.
Начнем с холостых оборотов. Карбюратор ВАЗ 2106, как и все остальные узлы автомобиля, нуждается в своевременном ТО. Техническое обслуживание или ремонт карбюратора может включать в себя следующие работы:

• очистка внутренних и наружных поверхностей корпусных деталей;
• замена или ремонт износившихся деталей карбюратора;
• настройка карбюратора ВАЗ 2106 (регулировка оборотов двигателя на холостом ходу) и т.д.

Настройка карбюраторов выполняется на «горячем» двигателе (прогреть мотор до рабочей температуры 90 ˚С), предварительно отрегулировав зазоры в механизме газораспределения, выставив оптимальный момент зажигания, полностью открыв воздушную заслонку.

Регулировка холостого хода выполняется винтами количества и качества. Чтобы понять, как отрегулировать карбюратор 2106 (регулировка ХХ), нужно учитывать следующее:

• винтом количества горючей смеси установить режим работы двигателя в пределах 800-900 об\мин. (запомнить положение винта качества);
• установить наибольшее число оборотов посредством вращения винта качества;
• винтом количества довести число оборотов ДВС до 950-1050 в минуту;
• посредством винта качества установить максимальное количество оборотов;
• эти действия проводят до момента совпадения числа оборотов 950-1050 в минуту с максимальным значением числа оборотов, полученных посредством винта качества;
• вернуть винт качества в положение, когда число оборотов ДВС было в пределах 800-900 в минуту.

Обратите внимание, втулки, которыми снабжены винты, регулирующие качество и количество горючей смеси, необходимо сломать, если они мешают при проворачивании винтов. Это необходимо для получения возможности «гибкой» настройки карбюратора и взаимодействия с регулировочными элементами.. Идем далее

Настройка карбюратора ВАЗ 2106 также включает в себя регулировку количества бензина в камере карбюратора, а также регулировка ускорительного насоса. Одним из важных параметром карбюратора ВАЗ2106 является количество топлива в его камере, именно от него зависит расход топлива и токсичность выхлопа. Для регулировки необходимо:

Идем далее. Настройка карбюратора ВАЗ 2106 также включает в себя регулировку количества бензина в камере карбюратора, а также регулировка ускорительного насоса. Одним из важных параметром карбюратора ВАЗ2106 является количество топлива в его камере, именно от него зависит расход топлива и токсичность выхлопа.
Для регулировки необходимо:

• убедиться в исправности всех составных элементов, обеспечивающих необходимый уровень топлива;
• снять верхнюю часть корпуса карбюратора и установить ее вертикально, так, чтобы шарик иглы касался язычка поплавка;
• измерить зазор между плоскостью крышки и низом поплавка, он должен составлять 6-6,25мм.
• если зазор не соответствует нормам, аккуратно подогнуть язычок поплавка;
• проверить ход поплавка, он должен быть в пределах 8-8,25мм.

После регулировки поплавковой камеры, необходимо проверить регулировки ускорительного насоса.

Проверку и регулировку проводят следующим образом:

• провести демонтаж карбюратора и снять с него верхнюю крышку, подготовить бутылку с чистым бензином;
• подставить под карбюратор пустую емкость и наполнить поплавковую камеру топливом до половины;
• переместить рычаг привода дроссельных заслонок несколько раз до момента поступления топлива во все каналы, обеспечивающие работу ускорителя-насоса;
• провернуть рычаг дроссельной заслонки 10 раз, собрать вытекающий бензин в емкость и шприцом измерить объем (5,25-8-75см³);
• необходимо обратить внимание, куда направлена струя, какого она качества и какой формы, при любом нарушении распылитель ускорителя меняют на новый. Еще добавим, что в карбюраторе есть винт регулировки (конусообразный болт), закручивая его, перекрывается отверстие перепускного жиклера

Таким образом, можно изменить подачу топлива насосом в меньшую сторону.

Еще добавим, что в карбюраторе есть винт регулировки (конусообразный болт), закручивая его, перекрывается отверстие перепускного жиклера. Таким образом, можно изменить подачу топлива насосом в меньшую сторону.

После регулировки необходимо проверить карбюратор на работоспособность, запустив ДВС и оценив его работу: на холостом ходу, при резком торможении и отпускании педали газа, при резком нажатии на педаль газа. Двигатель должен работать равномерно, не глохнуть на основных и на переходных режимах.

ЧТО ИМЕЕМ ПОСЛЕ ГРАМОТНОЙ РЕГУЛИРОВКИ КАРБЮРАТОРНОГО УЗЛА «ШЕСТЕРКИ»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

Прибавление в мощности и уверенный набор скорости.
Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.
