Как отрегулировать педаль сцепления

Износ диска сцепления, причины

В основе работы сцепления стоит сила трения между различными материалами, а в случае автомобилей — фрикционных накладок и металла. Однако там, где существует трение, существует и повышенный износ. В особенности он увеличивается при старте авто, когда подключение КПП производится постепенно.

Все это со временем приводит к износу основных элементов сцепления, особенно дисков, происходит уменьшение их толщины, а ходы выжимного подшипника и дисков увеличиваются. В результате, сцепление переживает усиленный износ, что приводит к абсолютному износу ведомого диска и, соответственно, к необходимости в его замене.

Механизм сцепления автомобиля ВАЗ 2106

Устройство с простейшей конструкцией, обеспечивающей зацепление силовой установки и коробки передач. Механизм отличается примитивностью, что делает его ремонт и обслуживание максимально доступным для рядового автомобилиста.

Описание конструкции

Здесь присутствуют элементы:

• педаль сцепления;
• главный цилиндр;
• магистраль напорная;
• рабочий цилиндр;
• вилка сцепления.

Внутри конструкции находится специальная жидкость, обеспечивающая передачу импульса от педали к вилке.

Как работает привод сцепления

Принцип действия таков.

1. Автомобилист нажимает на педаль.
2. Поршень главного цилиндра, соединенный шарниром с рычагом педали, продавливает жидкость по цилиндру, создавая избыточное давление внутри магистрали.
3. Масло проходит по напорной линии и поступает в рабочий цилиндр.
4. Далее происходит выталкивание поршня и передвижение вилки сцепления.
5. Механизм выходит из зацепа и мотор отключается от коробки передач.

Принцип действия одинаков для всех модификаций и версий. Отдельные автолюбители устанавливают сухое сцепление. Фактическое отличие только в рабочем элементе – классический содержит жидкость, сухой – трос.

Поломки сцепления

Среди самых распространенных «диагнозов» автомехаников выделяются.

1. Пробой уплотнителя головного или рабочего цилиндра. Жидкость вытекает из системы, приводя к ее завоздушиванию.
2. Засор напорной магистрали или ее закоксование. Проблема является последствием использования поддельного масла или его несвоевременной замены.
3. Механическое повреждение вилки или рабочего цилиндра. Детали расположены в нижней части автомобиля. Обычно пользователи могут повредить механизм при переезде через бездорожье, бордюры.
4. Самой легкой проблемой является растяжение пружины или ее выпадение из паза крепления.

Симптомы неисправностей

Проблемы, возникающие при неправильной регулировке сцепления.

1. Машина дергается. Это говорит, что диск отходит недостаточно далеко от корзины и в момент выжимания привода мотор не полностью отключается от коробки передач.
2. Передачи не хотят включаться. Аналогично возникающий симптом при указанной выше проблеме.
3. При резком нажатии на педаль газа машина не реагирует или ускоряется слишком медленно. Также возможны подергивания во время стабильной езды.
4. Педаль сцепления проваливается/слишком жесткая, при этом передачи не включаются.

Замена троса

Ситуация, при которой на ВАЗ 2110 провалилась педаль сцепления, вовсе не редкость. И говорит она о том, что трос оборвался. Не остается ничего другого, кроме как заменить его.

Даже если обрыва пока нет, но деформация, нарушение целостности тросика имеется, откладывать процесс демонтажа точно не стоит.

Весь процесс можно разделить на три основных этапа:

• Подготовка;
• Демонтаж;
• Установка.

Рассмотрим их отдельно.

Подготовка

В ходе подготовки рекомендуем не просто настроиться на работу, но и изучить руководство по эксплуатации, просмотреть несколько наглядных видео. Это даст вам дополнительные знания и понимания того, что предстоит сделать с системой сцепления.

Также запаситесь необходимыми инструментами:

• Гаечный ключ на 8;
• Два гаечных ключа на 17;
• Отвертка крестообразного типа;
• Новый качественный тросик сцепления;
• Смазочные материалы.

Демонтаж

Далее необходимо снять старый трос, что позволит установить новый элемент системы сцепления.Последовательность работ при этом будет следующей:

1. Снимите стеклоочиститель со своей «десятки».
2. Ослабьте немного контргайку и регулировочную гайку.
3. Извлеките из вилки отключения сцепления ободок поврежденного троса.
4. Немного сдвиньте чехол нижнего наконечника кожуха троса, используя ключ на 17.
5. Одновременно с этим нужно ослабить гайку фиксации наконечника к кронштейну. Наконечник нужно придерживать вторым ключом на 17, что позволит предотвратить проворачивание.
6. Достаньте из кронштейна искомый наконечник.
7. Кронштейн механизма стеклоочистителя держится на 2 гайках, которые нужно открутить. Плюс демонтируйте непосредственно сам кронштейн.
8. Не забывайте, что при обратной сборке кронштейн требуется установить наклонной частью в сторону передка автомобиля.
9. Теперь вы окручиваете винт крепежа защитного чехла и снимаете его держатель.
10. Отогните немного чехол, что позволит достать крепеж наконечника тросика к педали, отвечающей за сцепление.
11. Подденьте при помощи плоской отвертки и снимите опорную скобу с «пальца», а затем демонтируйте наконечник тросика с него.
12. Следующий шаг заключается в демонтаже болта фиксации держателя троса к кронштейну педали. Так вы сумеете наконец-то вытащить поврежденный трос через салон.
13. Но и это не все. Снимите с пальца педали втулку.
14. Если втулка поломана или износилась, ее обязательно замените на новую. Но учтите, конструкцией предусмотрено, что втулка разрезана. Потому это не дефект, возникший в ходе эксплуатации, а задумка изготовителя.

Установка

Самое сложное, пожалуй, позади. Но считать работу завершенной никак нельзя. Установка нового троса не включает в себя сложные процессы, но ведь потом потребуется обратно собрать всю конструкцию, отрегулировать сцепление и проверить его в работе.

Установка выполняется следующим образом:

• Непосредственно перед установкой, снимите втулку с пальца педали, чтобы проверить ее на предмет целостности. Как отмечалось ранее, при ее повреждении обязательно выполняется замена элемента;
• Крепеж нового троса выполняется в соответствии с демонтажем, только проводятся все процессы в обратном порядке;
• Конец тросика засовывается через салон в моторный отсек, после чего выполняется фиксация на педали сцепления автомобиля;
• Далее трос вместе с вилкой включения зацепляют и ведут к кронштейну крепления на коробке передач, где происходит фиксация;
• Проверяется ход педали, который должен составлять около 13 сантиметров от пола. О регулировке сцепления мы расскажем вам отдельно, в специально подготовленном материале.

Что ж, на этом замену троса можно считать завершенной. Она имеет определенные сложности, однако при грамотном подходе с работой вполне можно справиться своими силами.

Обязательно изучите инструкцию в руководстве по эксплуатации, посмотрите видео уроки, а также обзаведитесь качественным новым элементом. Только при комбинации всех этих факторов вы сумеете достичь желаемого результата и сэкономить внушительную сумму денег на услугах специалистов со станций технического обслуживания.

Загрузка …

Сцепление в автомобиле и его назначение

Сцепление служит для возможности разъединения и последующей реализации жесткой связи между ДВС и КПП, то есть необходимо для передачи крутящего момента от двигателя на валы коробки передач, откуда момент передается далее на колеса. При этом сцепление в автомобиле — сложный механизм, состоящий из нескольких деталей. Главной их них можно считать диск сцепления, который взаимодействует с маховиком двигателя, в результате чего и происходит передача крутящего момента.

Когда прижиматься к маховику, а когда нет, контролирует сам водитель, нажимая на педаль сцепления (включая и выключая сцепление). Если диск прижат, то крутящий момент передается. При выжатой педали диск не прижимается.

Педаль имеет три положения:

• крайнее верхнее;
• крайнее нижнее (диск отжат);
• среднее, когда в определенный момент диск и маховик начинают взаимодействовать.

До и после среднего положения педаль имеет свободный ход. На разных машинах среднее положение тоже может быть разным. Но водитель может его регулировать, подстраивая под себя. Кроме того, регулировка хода педали сцепления имеет значение для безопасности движения и продления ресурса механизмов и отдельных деталей машины.

Устройство и работа сцепления

Сцепление — это сложное механическое устройство, устанавливаемое между двигателем и коробкой переключения передач, принцип действия которого основано на передачи крутящего момента от маховика коленвала ДВС первичному валу КПП. Простыми словами, сцепление — это устройство, которое подключает или отключает передачу вращения валу коробки от вала двигателя.

Сцепление состоит из:

• Маховик.
• Ведомый диск (диск сцепления).
• Торсионный демпфер.
• Коленчатый вал.
• Подшипник коленвала.
• Тангенциальная пластинчатая пружина.
• Ведущий диск (корзина сцепления).
• Подшипник выжимной.
• Вилка выжимного подшипника.
• Направляющая труба.
• Рабочий цилиндр сцепления.
• Первичный вал КПП.
• Корпус КПП.
• Болт с шаровой головкой.
• Демпферный пружины.
• Кожух.
• Фрикционные прокладки (диски), которые надеваются на ведомый диск для смягчения трения между маховиком и корзиной.

Выжимной или нажимной диск постоянно вращается вместе с маховиком. Первичный вал КПП вставляется в шлицевую муфту, которая находится на ведомом диске.

Есть сцепление однодисковое, есть многодисковое. Многодисковое устанавливается в коробках автомат.

Особенности сцепления в АКПП и МКПП

Сцепление бывает одно- или двухдисковое. В зависимости от принципа работы делится на «влажное» (при наличии масла или смазывающего вещества) и «сухое». Так вот в АКПП чаще всего предусмотрено многодисковое влажное сцепление.

Ввиду отсутствия педали, усилие в АКПП передается сервоприводом, или актуатором. Контролируется вся установка при помощи блока управления и гидравлического распределителя. В МКПП переменно работают два вида сцепления. Актуаторы отличаются принципом действия:

1. Электрический (иначе – шаговый двигатель). К блоку управления постоянно приходят данные об оборотах двигателя, и при определенном показателе сервопривод получает соответствующий сигнал. Передаточный механизм отсоединяет коленчатый и первичный вал.
2. Гидравлический – гидроцилиндр. В механизме привода масляный насос передает давление в распределитель, при определенных условиях на сервопривод. После смены передачи усилие насоса снижается.

Регулировка сцепления своими руками на ВАЗ 2107

Данная процедура выполняется аналогично для всех классических моделей ВАЗ 2101-07 и 21214. Суть процедуры состоит в регулировке муфты или люфта штока рабочего цилиндра сцепления, если оно берет в самом конце или при минимальном нажатии.Для выполнения ремонта потребуется такой набор инструмента:

• стандартные рожковые ключи;
• отвертка или плоскогубцы;
• линейка;
• клещи.

Принципиально, процесс калибровки выглядит таким образом.

1. Автомобиль загоняется на смотровую яму или подъемник.
2. Отключаются клеммы аккумулятора, и машина блокируется от случайного откатывания (актуально для ямы или эстакады).
3. Под рулевой колонкой находится ограничитель педали сцепления. Этот элемент отвечает за установку рабочего зазора между толкателем штока и педали. Нормальным считается люфт 1-2 миллиметра, если условие соблюдается – калибровка не нужна.
4. Далее необходимо проверить люфт рабочего цилиндра. Для этого откручивается шток толкателя от вилки сцепления и проверяется присутствующий зазор.

Инструмент и материалы

Для выполнения операции потребуется:

• набор гаечных ключей;
• гидравлическая жидкость;
• плоская отвертка;
• тара для слива отработки;
• ветошь;
• линейка или рулетка.

Подготовительные работы

Перед началом процедуры следует.

1. Загнать машину на ровную поверхность, смотровую яму или подъемник.
2. Поставить авто на ручной тормоз.
3. Очистить крышку РБ и все магистрали от грязи, внешних окислений и битумных пятен.
4. Подготовить все инструменты для удобного доступа к ним.

Вызвать помощника.

Настройка сцепления инжекторного ВАЗ 2107

Принципиально, процедура ремонта от карбюратора отличается наличием дополнительного грязезащитного листа.Конструкция демонтируется таким образом.

Торцовой головкой удаляется 12 болтов крепления щита (А, Б, В).

Далее необходимо крестовой отверткой или ключом №»8 открутить задние саморезы.

• Обратный монтаж выполняется в зеркальном порядке.
• В остальном последовательность действий не отличается от стандартной процедуры.

Регулирование сцепления карбюраторного ВАЗ 2107

Пошаговая инструкция для регулировки карбюраторной модели выглядит таким образом.

1. Машина поднимается на домкрате или загоняется на смотровую яму.
2. Устанавливается номинальное положение свободного хода педали сцепления.
3. Регулировка люфта выжимного подшипника.
4. Обратная фиксация конструкции.
5. Проверка выполненной работы.

Регулировка свободного хода педали сцепления

Чтобы выставить необходимый ход педали сцепления, выполняется такая процедура.

Внутри салона автомобиля, необходимо найти толкатель поршня сцепления (расположен под соответствующей педалью).

• Проверить рабочий зазор на самом элементе, в нормальном состоянии люфт составляет 0,5-2 мм. самый удобный способ – приставить линейку и по ней замерить ход педали до срабатывания механизма. Если пороги не соблюдены – требуется калибровка.
• Гаечным ключом № 10 необходимо отпустить стопорную гайку штока поршня.

• Далее при помощи рожка на 13 прокручивается гайка ограничитель хода (по часовой уменьшить – против, увеличить).
• При попадании в необходимый диапазон конструкция затягивается в обратной последовательности.

О том, как правильно выставить свободный ход сцепления можно посмотреть на видео:

Регулировка вилки сцепления

Далее требуется проверить состояние рабочего цилиндра, последовательность действий такая.

• Необходимо спуститься под машину.
• Снять защитные кожухи (актуально для инжектора).

Найти сам цилиндр (расположен на корзине блока).

Клещами или плоскогубцами отсоединить пружину для освобождения штока от нагрузки.

• Приложить линейку вдоль хода штока поршня.
• Надавить на вилку сцепления до упора и отметить на мерной шкале ее положение.
• Отпустить деталь и замерить ее перемещение.
• В нормальном состоянии люфт должен быть 2-4 мм. При его отсутствии увеличивается нагрузка на выжимной подшипник, что приводит к разрушению узла.

• Ключом №13 и 17 ослабляется контрогайка штока (а,б).
• Далее фиксируется шток в одном положении. Удобно зажимать шпильку плоскогубцами или специальными клещами.
• Фиксирующая гайка откручивается на 3-4 оборота и выставляется необходимый люфт.

Собирается конструкция в обратной последовательности.

Детально процедуру настройки можно посмотреть на видео:

Как регулируется свободный ход педали на автомобилях Ниссан

По мере износа деталей сцепления (диска и корзины) у ПС меняется величина свободного хода, и поэтому требуется его регулировка. На авто Ниссан привод сцепления может быть разным – механическим и гидравлическим, поэтому регулировка ПС производится неодинаково. Например, на автомашинах Nissan Sunny в кузовах N13 и N14, Almera, Primera устанавливается трос, авто Qashqai, Tiida, Альмера Классик, Note, Maxima оснащаются гидравлическим приводом.

Впрочем, гидропривод может устанавливаться и на Sunny или Primera, многое зависит от типа двигателя, поколения модели. «Гидравликой» на Ниссан обычно оснащаются авто с более мощными ДВС (2.0/ 2.5/ 3.0 л), с тросом сцепления идут автомобили с моторам 1.4/ 1.5/ 1.6 л.

На авто Ниссан N14 трос регулируется в районе вилки сцепления, регулировочный механизм находится в самом конце троса.

Такой же тросик устанавливается и на Альмеру, а чтобы его укоротить при изношенных накладках ДС, хозяева машин подкладывают шайбы, и в таком случае он уже не фиксируется контргайкой.

Как и на авто марки Хендай, ГЦС на «Ниссанах» располагается рядом с педалью, между собой эти детали соединяются штоком, на котором имеется регулировка.

Чтобы отрегулировать свободный ход ПС на Nissan Almera N16 (Classic), потребуются ключи на 12 и 6. Для выполнения операции ослабляем контргайку на 12, затем ключом 6 мм поворачиваем шток в нужном направлении. Выставив удобное положение ПС, туго затягиваем контргайку – если она раскрутится, вся настройка собьется.

Регулируем свободный ход педали сцепления

Приводы сцепления могут быть как тросовыми, так и гидравлическими. Поэтому их регулировка проводится различными способами.

Регулировка привода тросом

В том случае, если сцепление в автомобиле механическое, необходимо отрегулировать трос (тросовый привод). Чтобы это сделать, нужно добраться до регулировочного болта, находящегося в подкапотном пространстве. Сначала производят откручивание контргайки, а затем начинают вращать регулировочную гайку. Результат проверяют новым замером амплитуды (предварительно нажав на педаль сцепления 3 раза).

Сама регулировка проводится следующим образом:

1. При помощи измерительных приборов выясняют, какое расстояние отделяет вилку выключения сцепления и торец демпфера. Оно должно быть не более 8,6 см. При этом погрешность не должна быть более 5 мм ни в сторону увеличения, ни в сторону уменьшения.
2. Находят, на каком расстоянии расположен наконечник троса от торца демпфера. Этот показатель должен быть около 6 см, с такой же погрешностью, как и в предыдущем случае.
3. В том случае, если расстояние не будет соответствовать нормальному, трос регулируют с помощью регулировочной гайки, которую проворачивают в ту или другую сторону до тех пор, пока нужный результат не будет достигнут.
4. В конечном итоге производят несколько выжиманий педали сцепления, а затем осуществляют новые замеры расстояния. В случае необходимости снова проводится регулировка. После этого окончательно затягивают контргайку.

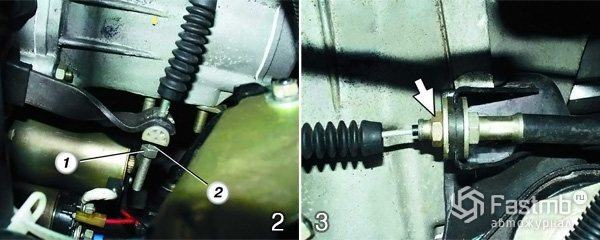

Для начала в районе педалей снимают пластиковые части пола автомобиля. Это нужно для того, чтобы во время ремонта иметь легкий доступ до того места, где происходит соединение троса с педалью.

Затем нужно произвести следующие манипуляции:

1. Наконечник троса сцепления разъединяют с вилкой его выключения.
2. Затем вытаскиваю демпфер оболочки троса из крепления, которое располагается в картере коробки переключения передач.
3. После этого производят разъединение наконечника троса и педали сцепления.
4. Вытаскивают трос сцепления.

Чтобы установить на место новый трос, все вышеперечисленные действия производят в обратном порядке.

Регулировка гидравлического привода

Перед регулировкой гидропривода в первую очередь необходимо убедиться в отсутствии воздуха в системе. Это проверяется следующим образом: в том случае, если воздуха в системе нет, при нажатии на педаль сцепления она не должна быть мягкой, а после того как давление ноги с педали убирается, она должна вернуться в изначальную позицию.

При гидравлическом сцеплении полный ход педали регулируют из салона автомобиля упорным винтом. При этом величина свободного хода должна быть не более 15 мм. Регулировка делается с помощью вращения штока толкателя главного цилиндра. После того как выполнены все настройки, необходимо плотно закрутить контргайки.

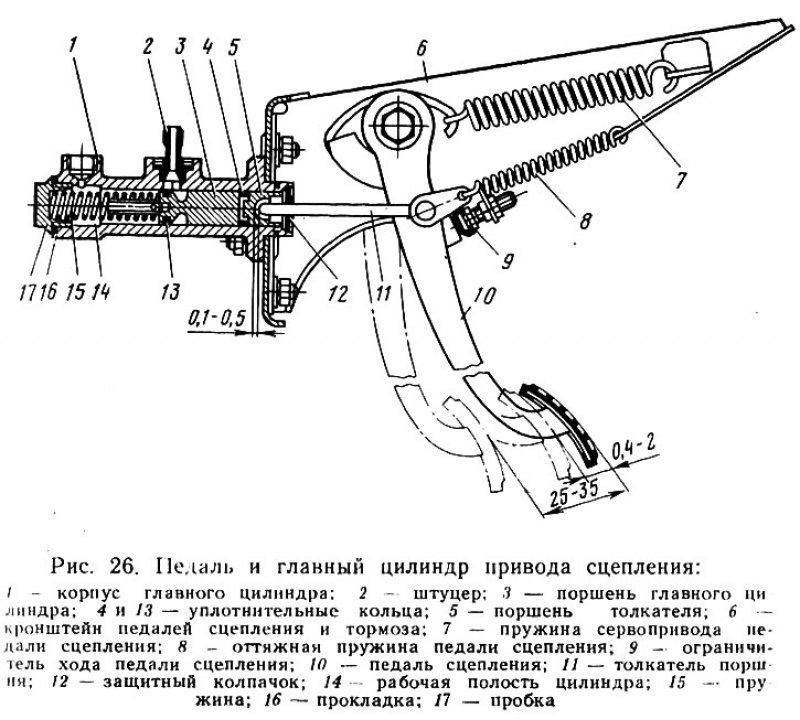

Устройство и принцип работы педалью сцепления

⁠1 – направляющая втулка выжимного подшипника; 2 – первичный вал коробки передач; 3 – поводок троса; 4 – рычаг вилки выключения сцепления; 5 – втулка оси вилки; 6 – нажимной диск в сборе (корзина); 7 – ведомый диск; 8 – маховик; 9 – педаль сцепления; 10, 11, 12 – механизм автоматической регулировки длины троса; 13 – выжимной подшипник; 14 – трос сцепления; 15 – упор троса

Что происходит, когда мы нажимаем педаль сцепления.

   Нажимаем педаль сцепления (9), в этот момент происходит натяжение троса сцепления (14), что приводит в движение вилку выключения сцепления (4), вилка вращается на втулке оси (5). Вилка давит на выжимной подшибник (13), который в свою очередь, нажимает лепестки в корзине сцепления (6), а лепестки связаны непосредственно с  нажимным  диском, который находится внутри корзины (его на рисунке не видно, но он там). Корзина болтами  крепится к маховику (8), а маховик жестко связан  с коленвалом двигателя и всегда вращается при работающем двигателе. Изначально нажимной диск прижимает ведомый диск (7)  к маховику. Ведомый диск  находится между корзиной и маховиком на шлицах первичного вала коробки передач (2) и когда педаль сцепления отпущена ведомый диск зажат, тем самым обеспечивает сцепление двигателя с коробкой передач, а далее со всей ходовой частью. При нажатии педали(9) вилка  сцепления давит на выжимной подшипник, тот, в свою очередь, давит на лепестки корзины, а они связаны с ведущим нажимным диском, который освобождает ведомый диск (7) и сцепление двигателя с колесами отключается.

Момент срабатывания сцепления

   Возможно, вам сразу станет понятно,  в какой именно момент при отпускании педали сцепления, происходит нагрузка на двигатель.

   Чтобы стронуть автомобиль с места, мы должны задержать педаль сцепления и не дать двигателю заглохнуть. А для увеличения тяговой силы двигателя, мы нажимаем педаль газа.

  Мы для того и медленно отпускаем педаль сцепления, чтобы  добиться пробуксовки дисков, работая педалью – что  и ведет к плавному переходу оборотов двигателя на колеса.

  Но этого мало – надо твердо уловить момент сцепления. Без тренировки, здесь не обойтись.

Когда будете отпускать педаль сцепления, примерно до середины хода, педаль проходит в холостую, по-этому, до срабатывания сцепления, педаль можно отпускать быстрее. В будущем, вы уже не заметно для себя, будете пропускать холостой  ход педали. Холостой ход сделан специально, чтобы дать вам время настроиться для работы.

 Сам процесс сцепления происходит в промежутке не более одного двух сантиметров хода педали. Но Вам надо будет улавливать непосредственно момент срабатывания сцепления.

  Повторить эту процедуру несколько раз, чтобы  разобраться в каком положении начинает срабатывать сцепление, не давая заглохнуть двигателю.

 Старайтесь не напрягать сильно ногу, а лучше постарайтесь прочувствовать процесс на уровне предчувствия. В момент трогания с места, постарайтесь нажимать педаль сцепления снова и снова,  для того, чтобы быстрей уловить этот момент и дать привыкнуть ноге.

 Если Вы, при помощи педали, не дадите полностью включиться сцеплению, автомобиль начнет плавное движение.

   При этом, не отпуская педали сцепления, а наоборот даже немного нажать на нее, пробуксовка дисков должна исключить  быстрое ускорение, но не должно привести к остановке.

Регулировка привода выключения сцепления Ваз 2105 Жигули

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Регулировка привода выключения сцепления

Педаль и главный цилиндр привода сцепления

1 – корпус главного цилиндра; 2 – перепускное (компенсационное) отверстие; 3 – прокладка штуцера; 4 – штуцер; 5 – стопорная пружинная шайба; 6 – поршень главного цилиндра; 7 – уплотнительное кольцо; 8 – поршень толкателя; 9 – крючок; 10 – ось педалей; 11 – кронштейн педалей сцепления и тормоза; 12 – пружина сервопривода педали сцепления;

13 – оттяжная пружина педали сцепления; 14 – ограничитель хода педали сцепления; 15 – педаль сцепления; 16 – толкатель поршня; 17 – защитный колпачок; 18 – стопорное кольцо; 19 – впускное отверстие; 20 – уплотнительное кольцо (кольцевой клапан); 21 – перепускное отверстие поршня; 22 – рабочая полость цилиндра; 23 – пружина; 24 – прокладка; 25 – пробка

ПОРЯДОК ВЫПОЛНЕНИЯ ↓ Комментарии ↓ 1. Эксплуатация автомобиля 1.0 Эксплуатация автомобиля 1.1

Пуск двигателя 1.2 Управление коробкой передач 1.3 Движение автомобиля 1.4 Торможение и стоянка 1.5 Эксплуатация нового автомобиля 1.6 Корректировка угла опережения зажигания 1.7 Меры предосторожности при эксплуатации автомобиля 1.8 Уход за кузовом 1.9 Хранение автомобиля

2. Техническое обслуживание автомобиля 2.0 Техническое обслуживание автомобиля 2.1 Операции технического обслуживания 3

Общие данные 3.0 Общие данные 3.1 Техническая характеристика автомобилей 3.2. Органы управления 3.3. Управление вентиляцией и отоплением салона 3.4 Моменты затяжки резьбовых соединений 3.5 Инструмент для ремонта и технического обслуживания 3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 3.7 Основные данные для регулировок и контроля 4. Двигатель 4.0 Двигатель 4.1 Возможные неисправности, их причины и методы устранения 4.2 Снятие и установка двигателя 4.3 Разборка двигателя 4.4 Сборка двигателя 4.5 Стендовые испытания двигателя 4.6 Проверка двигателя на автомобиле 4.7. Блок цилиндров 4.8. Поршни и шатуны 4.9. Коленчатый вал и маховик 4.10. Головка цилиндров и клапанный механизм 4.11. Распределительный вал и его привод 4.12. Система охлаждения 4.13. Система смазки 4.14. Система питания 4.15. Карбюратор 2105-1107010 4.16. Карбюратор 21051-1107010 5. Трансмиссия 5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост 6. Ходовая часть 6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 6.3. Амортизаторы 7. Рулевое управление 7.0 Рулевое управление 7.1 Возможные неисправности, их причины и методы устранения 7.2. Осмотр, проверка и регулировка рулевого правления 7.3. Рулевой механизм 7.4 Тяги и шаровые шарниры рулевого механизма 7.5 Кронштейн маятникового рычага 8. Тормоза 8.0 Тормоза 8.1 Возможные неисправности, их причины и методы устранения 8.2. Проверка и регулировка тормозов 8.3 Кронштейн педалей сцепления и тормоза 8.4 Вакуумный усилитель 8.5. Главный цилиндр 8.6. Передние тормоза 8.7. Задние тормоза 8.8. Регулятор давления задних тормозов 8.9. Стояночный тормоз 9. Электрооборудование 9.0 Электрооборудование 9.1 Возможные неисправности, их причины и методы устранения 9.2 Цепи, защищаемые предохранителями 9.3. Аккумуляторная батарея 9.4. Генератор 9.5. Стартер 9.6. Система зажигания 9.7. Освещение и световая сигнализация 9.8. Звуковые сигналы 9.9. Очиститель ветрового стекла 9.11. Электродвигатель вентилятора отопителя 9.12. Контрольные приборы 9.13. Система управления пневмоклапаном карбюратора 10. Кузов 10.0 Кузов 10.1 Возможные неисправности, их причины и методы устранения 10.2. Двери 10.3. Капот, крышка багажника, бамперы 10.4. Остекление кузова, омыватели ветрового стекла и стекол фар 10.5 Панель приборов 10.6. Сиденья 10.7. Отопитель 10.8. Ремонт каркаса кузова 10.9. Лакокрасочные покрытия 10.10. Противокоррозионная защита кузова 11. Модификации автомобиля 11.0 Модификации автомобиля 11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053 11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043 11.3 Автомобили ВАЗ-21044 с системой впрыска топлива 11.4. Устройство системы центрального впрыска топлива 12. Электросхемы 12.0 Электросхемы 12.1 Интерактивная электросхема автомобиля ВАЗ-2105 12.2 Схема электрооборудования автомобиля ВАЗ-2104 12.3 Схема электрических соединений системы впрыска 12.4 Схема соединения комбинации приборов 12.5 Схема соединений контрольных ламп тормозной системы 12.6 Схема включения очистителей и омывателей фар 12.7 Схема включения электродвигателя вентилятора отопителя 12.8 Схема включения очистителя и омывателя ветрового стекла 12.9 Схема включения указателей поворота и аварийной сигнализации
