Регулируем противотуманные фары на ВАЗ-2114 своими руками: настройка ПТФ

Какие виды фонарей установлены на ВАЗ 2114

На автомобилях модели ВАЗ 2114 установлено три разновидности источников света:

• ближний;
• дальний;
• противотуманные огни.

Фонари ближнего света применяются практически постоянно – они предназначены для того, чтобы делать видимым путь на расстоянии 30-40 метров перед автомобилем. При этом пучок света формируется с таким расчётом, чтобы исключить вероятность ослепления водителей машин, едущих навстречу.

Ближний свет фар ВАЗ 2114 и 2115

Фонари дальнего освещения включают на время, чтобы дать возможность осветить путь на расстоянии 130-150 метров – их включают с целью увидеть знаки на дороге и разметку. В границах населённого пункта категорически запрещается использовать дальний свет – въезжая в жилую зону, водитель обязан переключиться на ближний свет. То же самое он обязан сделать в тот момент, когда заметил приближающийся транспорт, движущийся навстречу.

Противотуманные средства устанавливают с целью дать возможность рассмотреть дорогу в тёмное время суток при движении в тумане или в пелене мелкого дождя. Ближний или дальний свет фар, отражаясь от мелких блестящих водяных частиц, ослепляет водителя – чтобы этого избежать, отдельные источники освещения располагаются с таким расчётом, чтобы светить под границей дождя и тумана. Кроме того, в них установлены лампы, которые светят жёлтым, что также положительно влияет на видимость в условиях непогоды.

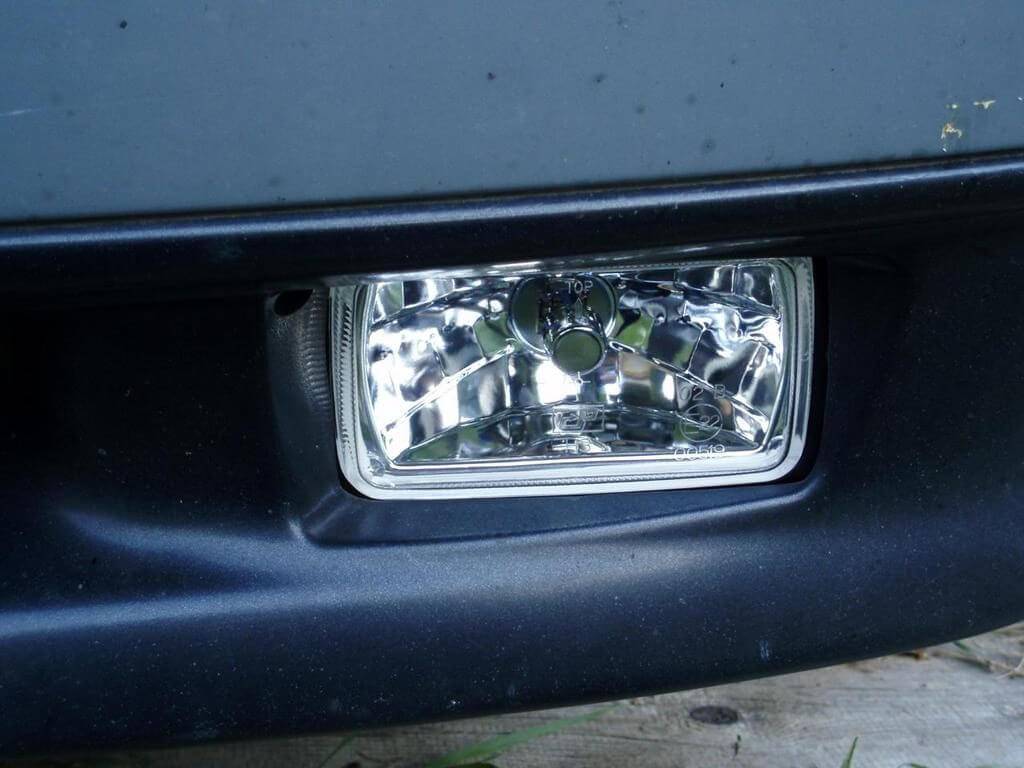

Противотуманные фары на Ваз 2114 и 2115

Пошаговая настройка фар своими руками

Как правильно отрегулировать фары на ваз 2110 и 2112 своими руками Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Настройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.

Видео: регулировка фар на примере Ford Fusion

https://youtube.com/watch?v=E0744IgpQfI

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

• Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
• Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.

Регулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
4. Выключают ближний свет и включают противотуманные фары.
5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
6. Между центрами световых пучков расстояние должно составлять 1200 мм.
7. На стене проводится линия, которая разделяет автомобиль на две половины.
8. Чертится полоса, которая на 10 см ниже первой.
9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
10. Полученное пересечение линий и будет центром противотуманок.

Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Схема регулировки направления света фар ВАЗ 2114

Схема разметки экрана (рисунок №2), обеспечивающая процесс выполнения регулировки фар «ВАЗ 2114» выполняется следующим образом:

Рисунок №2

На экране наносятся:

— вертикальная осевая линия «О», соответствующая геометрической (центральной) оси автомобиля;

— горизонтальная линия «1», расположение которой на стенде соответствует расстоянию отфар автомобиля до поверхности площадки;

— линии «А» и «В», соответствующие геометрическому расположению центров оптических приборов (фар) относительно центральной оси транспортного средства;

— линия «2» расположенная (параллельно) на 650 миллиметров ниже линии «1».

Пересечение линии «2» с линиями «А» и «В» соответствует точкам «Е», в которых должны располагаться центры световых пучков правильно отрегулированных фар.

Регулировочные мероприятия

Регулировка фар «ВАЗ 2114» происходит следующим образом:

• Закрываем одну из фар светонепроницаемым материалом (плотная ткань, картон, фанера).
• Включаем ближний свет фар.
• Посредством регулировочных винтов, указанных на рисунке №1 совмещаем центр светового пучка, генерируемого фарой с точкой «Е».
• Повторяем процедуру при включении дальнего света фар.
• Проводим аналогичную операцию с противоположной фарой.

Только точно исполнив вышеуказанные рекомендации, вы получите эффективный и безопасный для других участников движения свет. Тем не менее, определенное количество отечественных автолюбителей предпочитают доверять выполнение данной процедуры специалистам автотехнических центров, поскольку это гарантирует соблюдение комплекса требований, удовлетворяющих регламенту технического осмотра. Но, как видно из нашего эссе, это – лишь предположение.

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

• плохая видимость дорожного покрытия в ночное время;
• во время включения ближнего света появляется яркая полоса над капотом;
• встречные машины сигналами указывают на слишком яркий свет.

Рекомендуем: Как правильно проверять маслосъемные кольца и что для этого нужно?

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
2. Давление в шинах должно советовать техническим требованиям и времени года.
3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Как определить неполадки в оптике

Необходимость корректировки света потребуется в следующих случаях:

• лампы сильно светят вверх или вниз;
• смещен луч в одну из сторон;
• неравномерная яркость фар при осмотре автомобиля;
• недостаточная сила света, не видна четкая галка;
• не работает одна из фар.

Настроенная оптика ВАЗ 2114 или модели 2115 отлично справляется с любыми погодными условиями. Для определения недостатков следует проводить визуальный осмотр работоспособности ламп раз в неделю, а корректировку проводить не реже 1 раза в сезон.

Далеко не секрет, что некоторое число автолюбителей не уделяет должного внимания правильности установки и регулировки оптических приборов, или фар. А, действительно, почему регулировка фар ближнего и дальнего света настолько важна и ее процесс сопровождается столь высокой заинтересованностью?

Пошаговый порядок настройки

1. В первую очередь ставим автомобиль настолько плотно к стене, насколько это возможно.
2. Затем отмечаем на стене точку, так, чтобы условная линия, проходящая через неё, разделила автомобиль, ровно пополам.
3. Далее, начертите сквозь эту точку, ровную вертикальную линию, обозначая тем самым центральную ось.
4. Следующим шагом будет, отмечание ещё двух, параллельно идущих линий, по левой и правой стороне от центральной, на расстоянии 4 метра 82 см.
5. Затем замерьте расстояние от фары до поверхности дорожного полотна и отметьте полученный результат на всех вертикальных линиях путём зарисовки горизонтальной.

Таким образом, можно считать экран готовым.

Порядок регулировки фары на ВАЗ-2114

1. Перед тем как приступить к регулировке, отгоните автомобиль на расстояние не менее чем 5 метров от стены и посадите на водительское сиденье помощника (так будет имитировано наличие водителя на месте – прим.).
2. Затем, в салоне поверните рычаг гидрокорректора и включите ближний свет.
3. Далее, под капотом, рядом с фарами вы заметите по два винта регулировки, позволяющие производить настройку, как в горизонтальной, так и вертикальной плоскости. Не забудьте во время проверки, поочерёдно закрывать каждую фару плотным картоном.

   Два винта регулировки фар

По окончании работ, свет от отрегулированных фар не должен выходить за пределы горизонтальной линии, а по краям он должен задевать вертикальные линии в месте пересечения световых кругов.

Так, должно получиться после регулировки.

Какие виды фонарей установлены на ВАЗ 2114

На автомобилях модели ВАЗ 2114 установлено три разновидности источников света:

• ближний;
• дальний;
• противотуманные огни.

Фонари ближнего света применяются практически постоянно – они предназначены для того, чтобы делать видимым путь на расстоянии 30-40 метров перед автомобилем. При этом пучок света формируется с таким расчётом, чтобы исключить вероятность ослепления водителей машин, едущих навстречу.

Ближний свет фар ВАЗ 2114 и 2115

Фонари дальнего освещения включают на время, чтобы дать возможность осветить путь на расстоянии 130-150 метров – их включают с целью увидеть знаки на дороге и разметку. В границах населённого пункта категорически запрещается использовать дальний свет – въезжая в жилую зону, водитель обязан переключиться на ближний свет. То же самое он обязан сделать в тот момент, когда заметил приближающийся транспорт, движущийся навстречу.

Противотуманные средства устанавливают с целью дать возможность рассмотреть дорогу в тёмное время суток при движении в тумане или в пелене мелкого дождя. Ближний или дальний свет фар, отражаясь от мелких блестящих водяных частиц, ослепляет водителя – чтобы этого избежать, отдельные источники освещения располагаются с таким расчётом, чтобы светить под границей дождя и тумана. Кроме того, в них установлены лампы, которые светят жёлтым, что также положительно влияет на видимость в условиях непогоды.

Противотуманные фары на Ваз 2114 и 2115

Штраф за невключенный ближний свет

Добрый день, уважаемый читатель.

В этой статье будет рассмотрен штраф за невключенный ближний свет фар, а также штрафы за другие нарушения правил пользования световыми приборами.

Напомню, что начиная с 20 ноября 2010 года на всех движущихся транспортных средствах должны быть включены либо дневные ходовые огни, либо ближний свет фар, либо противотуманные фары независимо от времени суток и условий видимости.

Однако довольно часто на дорогах встречаются автомобили, водители которых забыли включить ближний свет днем. Кроме того, ежедневно попадаются и движущиеся машины, у которых не горит один из осветительных приборов (фара или габаритный огонь).

В этой статье речь пойдет о штрафах для водителей перечисленных выше транспортных средств.

Штраф за невключенный ближний свет фар

Для начала напомню, что чтобы не получить штраф за неправильное использование световых приборов, Вам достаточно каждый раз при посадке в автомобиль включать ближний свет фар. Действующие правила дорожного движения разрешают использование ближнего света (совместно с габаритами) днем и ночью в любых погодных условиях.

Кроме того, ближний свет фар является и достаточным условием для того, чтобы не получить штраф за неправильное использование световых приборов. Итак, если на Вашем автомобиле включен ближний свет фар и все лампочки в фарах работоспособны, то штраф ГИБДД, относящийся к световым приборам, наложен быть не может.

Если же Вы нарушили правила пользования световыми приборами, то наказанием будет служить предупреждение или штраф в размере 500 рублей (статья 12.20 КоАП).

Однако давайте рассмотрим ситуации, в которых штраф на водителя все же может быть наложен:

• При начале движения водитель забыл включить ближний свет фар. Ситуация достаточно типична для светлого времени суток, т.к. невключенные фары днем можно заметить далеко не сразу.
• На автомобиле, оборудованном дневными ходовыми огнями, водитель забывает включить ближний свет при наступлении темного времени суток.
• Водитель забывает переключить дальний свет фар на ближний при въезде на освещенную улицу в населенном пункте, либо при сближении со встречным транспортным средством.
• Использование заднего противотуманного фонаря в любых условиях, кроме условий недостаточной видимости.

Согласитесь, размер наказания за рассматриваемое нарушение не велик. Тем не менее хочу напомнить, что при возникновении абсолютно любого дорожно-транспортного происшествия, водитель, неправильно использующий световые приборы, автоматически становится одним из его виновников.

Например, при столкновении автомобилей, один из которых движется по главной дороге с выключенным ближним светом фар, а другой по второстепенной с соблюдением ПДД, с большой степенью вероятности виновниками ДТП будут признаны водители обоих автомобилей. Т.е. каждый из них сможет получить только половину компенсации от страховой.

В то же самое время включение ближнего света или дневных ходовых огней первым водителем позволит ему остаться невиновным, и получить от страховой полную компенсацию на ремонт автомобиля.

Штраф за неработающую фару

Давайте рассмотрим еще одну ситуацию, которая довольно часто встречается на отечественных дорогах, — у автомобиля не работает лишь одна фара или один габаритный огонь.

В данном случае водитель нарушает не правила использования световых приборов, как в предшествующем случае, а требования переченя неисправностей и условий, при которых запрещается эксплуатация транспортных средств.

Обратите внимание на пункт 3.3. этого документа:

3.3

3.3

Не работают в установленном режиме или загрязнены внешние световые приборы и световозвращатели

3.3. Не работают в установленном режиме или загрязнены внешние световые приборы и световозвращатели.

Он запрещает эксплуатацию автомобиля в случае неработающей фары либо загрязнения световых приборов.

В данном случае наказание предусмотрено частью 1 статьи 12.5 КоАП и также может быть вынесено в виде предупреждения либо административного штрафа в размере 500 рублей.

Кроме того, следует обратить внимание на пункт 2.3.1. правил дорожного движения, который запрещает движение при негорящих или отсутствующих фарах и задних габаритных огнях в темное время суток или в условиях недостаточной видимости. Ну а напоследок предлагаю Вам посмотреть забавное видео про водителя, который забыл включить ближний свет фар:

Ну а напоследок предлагаю Вам посмотреть забавное видео про водителя, который забыл включить ближний свет фар:

Ну а напоследок предлагаю Вам посмотреть забавное видео про водителя, который забыл включить ближний свет фар:

Удачи на дорогах!

pddmaster.ru

Почему стоит установить противотуманки

К сожалению, не у всего автомобильного ряда, который нам так щедро предлагают современные автопроизводители, стоят правильно подобранные противотуманные фары.

Внимание! Дело в том, что в некоторых автомобилях производители довольно сильно экономят на электрике, а значит, свет, который должен быть достаточно ярким, не может полностью проявить себя просто потому, что для этого получает недостаточно энергии. Что относится к непогоде, то очень часто фары, которые были установлены производителем, попросту не способны справиться с погодными условиями, в которые попадает машина

Количества диодов в них просто недостаточно

Что относится к непогоде, то очень часто фары, которые были установлены производителем, попросту не способны справиться с погодными условиями, в которые попадает машина. Количества диодов в них просто недостаточно.

Тем, кто сомневается в целесообразности подобного приобретения и его регулировки, стоит осознавать, что противотуманные фары помогают не только в непогоду. Очень часто опытные водители отмечают, что использование такого света защищает от ДТП в местах, с большим количеством поворотов, так как свет не бьет в глаза, а стелется по асфальту.

Если вы выбираете противотуманные фары впервые, обратите внимание на их характеристики:

• толщину стекла и прочность корпуса;
• возможность ремонта, например, смены осветительного элемента или стекла;
• качество крепления и регулирования;
• аэродинамичность.

Регулировка фар — настройка оптики на автомобилях ВАЗ

Световой поток должен качественно освещать дорожное полотно впереди автомобиля и часть обочины, не светя слишком высоко.

Если фары светят слишком низко, то водитель не сможет увидеть пешеходов при плохой видимости и с наступлением темноты. В этом случае фары нужно поднять.

Если свет от ламп светит слишком высоко, то он слепит водителей встречного транспорта. В этой ситуации фары нужно опустить.

Процедуру регулировки оптики специалисты рекомендуют проводить хотя бы раз в год. Так как дорожное покрытие часто имеет неровности, угол установки фар меняется, поэтому возникает необходимость в его корректировке. Кроме того, настройка оптики проводится в случаях:

Регулировка должна выполняться на стендах в автосервисах, оборудованных специальными приборами, обеспечивающими точность установки. Но при создании соответствующих условий эту процедуру можно осуществить в домашних условиях. Описание процесса регулировки оптики для конкретной модели транспортного средства можно найти в мануале.

Чтобы правильно отрегулировать фары, необходимо подготовить автомобиль: создать условия, в которых обычно эксплуатируется транспортное средство. Для этого нужно выполнить следующие действия:

Для корректной регулировки фар добиваемся обычных внешних условий, в которых ваш автомобиль пребывает большее время

После подготовительных работ можно приступать к регулировке оптики.

3 Вспомогательная разметка для регулировки света фар

Проводить процедуру настройки оптики самостоятельно лучше в темное время суток, чтобы лучше был виден свет от фар. Машину нужно установить на ровную горизонтальную плоскость перед строго вертикальной стеной. Можно перед машиной соорудить стенд из фанеры или картона. Подойдут для нанесения разметки ворота гаража при условии, что перед ними ровное дорожное покрытие.

Ровность площадки можно проверить с помощью строительного уровня.

На плоскости, которую освещает автомобиль при включении ближнего или дальнего света, для осуществления регулировки света фар нужно нанести разметку. Разметка стандартна для всех марок машин.

Сначала автомобиль нужно подогнать к стене и начертить три вертикальные линии. Центральная линия должна делить условно авто пополам. На рисунке она помечена буквой «О». Две другие должны проходить через центры левой и правой фар, на рисунке они соответственно помечены буквой «А» для левой фары и буквой «В» для правой.

Далее чертим горизонтальные линии. Центральная линия проходит на уровне центра симметрии фар. Для этого замеряем на расстояние до центра ламп от дорожного полотна, отмечаем его на вертикальных линиях и проводим горизонталь, отмеченную на рисунке буквой «М».

Под ней на расстоянии 65-75 мм, в зависимости от модели автомобиля, параллельно проводим вторую горизонтальную линию, обозначенную буквой «N». Точки пересечения вертикальных осей с линией N обозначим «С1» и «С2».

Точка «С1» будет соответствовать центру левой фары, а «С2» — правой.

Чтобы проверить правильность нанесения разметки, нужно подогнать автомобиль к стене или стенду с разметкой на расстояние около 25 см и включить ближний свет. Вертикальная линия «А» должна проходить по центру левого светового пятна, а линия «В» — по центру правого. Затем проверяем правильность проведения горизонтальной линии «М», соответствующей центру фар.

4 Как правильно отрегулировать свет?

Для проведения настройки оптики на ВАЗ 2109, 2107, на Калине и других вазовских моделях автомобиль ставится на расстоянии 5 метров от стенда с разметкой. Открыв капот и сняв все, что мешает работе, например, решетки, включаем ближний свет и начинаем настройку.

Регулировка фар осуществляется с помощью специальных регулировочных винтов. Они расположены на задней части фары с левой и с правой стороны.

Один винт позволяет поворачивать оптический элемент в вертикальной, а второй в горизонтальной плоскости. Для регулировки оптики на Лада Гранта и Приоре понадобится крестовая отвертка или шестигранник на «6», а для Лада Калина — на «5».

Винты перед корректировкой лучше смочить проникающей жидкостью, тогда их будет легче крутить.

Для ламп с раздельным светом необходимо корректировать отдельно ближний и дальний свет

Схема подключения противотуманок через реле

Перед началом монтажа необходимо определиться со схемой включения:

Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC

Смотрите в видео ниже, как правильно подключить реле.

С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.

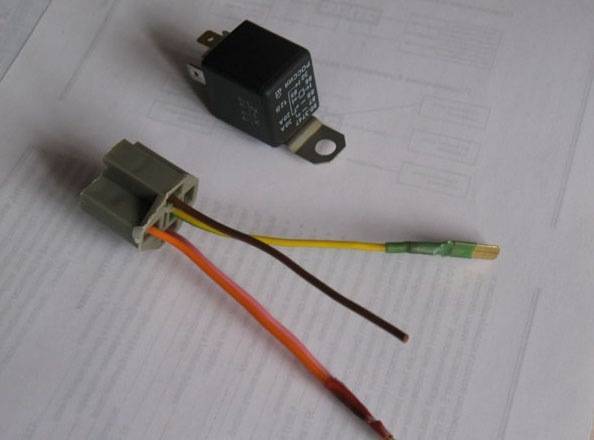

Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.

Роль реле

Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:

• 1-ый коммутирующий — блок предохранителей;
• 2-ой коммутирующий – противотуманки;
• 1-ый управляющий — кнопка включения/выключения;
• 2-ой управляющий – масса.

Предохранители

После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.

Как подключить кнопку включения?

Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.

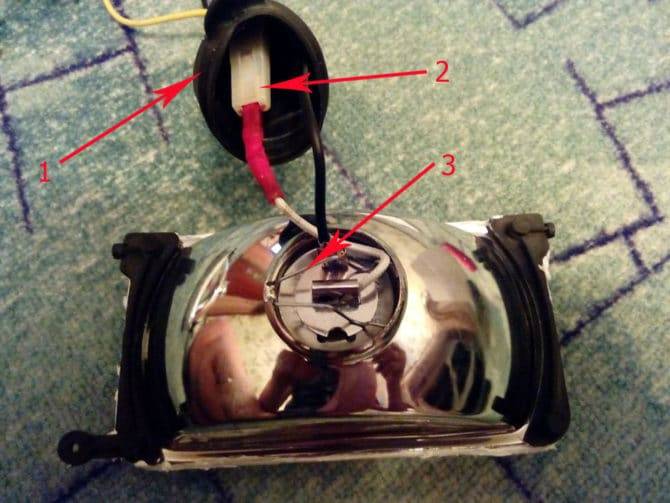

Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.

Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.

После публикации статьи об установке и подключении противотуманных фар на ВАЗ 2109 многие читатели задавали мне вопрос: что делать если штатной проводки для ПТФ и кнопки включения ПТФ в салоне нет, то есть полностью отсутствует подготовка для установки противотуманок, что встречается на более ранних версиях ВАЗ 2108 и ВАЗ 2109?

В ответ на это вопрос я публикую эту статью, в которой мы рассмотрим, как подключать противотуманные фары, как говорится, «с нуля», при полном отсутствии проводки.

Рассмотрим для общего понятия схему подключения любого дополнительного оборудования на автомобиле с использованием реле:

К слову, по такой же схеме подключается и звуковой сигнал от Волги, и обогрев наружных зеркал.

Номинал предохранителя на этой схеме выбирается исходя из мощности подключаемой нагрузки. Например, в ПТФ ВАЗ 2109 стоят 2 лампы по 55 Вт. Тогда ток в цепи будет равен 55 Вт * 2 / 12В = 9,1 А. Предохранитель возьмем с небольшим запасом, т.е 15А.

Но такая схема в чистом виде для подключения противотуманок не подходит

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней. Соответственно, схему нужно немного доработать, и она приобретает вот такой вид:

Здесь будет работать также и индикация включения противотуманных фар, т.е

будет загораться лампочка при включении ПТФ

Здесь будет работать также и индикация включения противотуманных фар, т.е. будет загораться лампочка при включении ПТФ.

Единственное, чего не отражено на схеме, так это подсветка самой кнопки при включении габаритов. Но на некоторых кнопках, в том числе на старых ВАЗ 2108 она попросту отсутствует. А если необходимо, и кнопка позволяет сделать подсветку, то это очень просто сделать, подав на один контакт лампы подсветки плюс от любого провода, на котором появляется напряжение при включении габаритов (подсветка панели, соседней кнопки), а другой подключив на массу.

Ну а напоследок приведу пару типовых схем подключения ПТФ на ВАЗ 2108 и 2109, может кому пригодятся!.

Источник

Как поменять лампочку

С установкой фар мы разобрались, теперь выясним, как менять, лампочки в ПТФ. Замена предельно проста, единственное, придется залезть под бампер – либо со смотровой ямы, либо залезть в прямом смысле слова. Итак:

1. Залезаем под машину.
2. Стягиваем с цоколя лампочки резиновый пыльник.
3. Под пыльником находим разъем, подключенный к лампе. В зависимости от типа лампочки он будет одно-, двух- или трехконтактный.
4. Отжимаем пружинный фиксатор, который прижимает юбку лампочки к отражателю. Вынимаем сгоревший прибор, на его место устанавливаем новый.
5. Фиксируем лампу пружинной скобой, подключаем колодку питания к цоколю, надеваем пыльник.

Замена лампочки в противотуманках ВАЗ 2114

Как отрегулировать фары на ВАЗ 2113-ВАЗ 2115?

Примечание! На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм.) должна быть начерчена.

Примечание! Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2»

Дополнительный видео-ролик: Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.
