Ремонт гидроусилителя руля (ГУР) своими руками

Демонтаж ГУР

Для начала нужно этот механизм . Но перед этим делом крайне рекомендуется очистить грязь с механизма, чтобы при отсоединении шланга она не попала внутрь самого устройства, а не то это может вызвать проблемы.

Дальше нужно будет из бачка откачать жидкости столько, сколько это возможно. Залезаем под автомобиль и шестигранником откручиваем болты, крепящие рулевой вал. Проводя такую операцию, нужно заранее отметить положение эластичной муфты относительно вала ГУР

При установке это будет очень важно

Настала очередь снятия рулевых тяг. Их нужно будет отсоединить от сошки специальным инструментом — съёмником. Дальше автомобиль и откручиваем левое колесо, а затем снимаем его.

В видео рассказано о работе гидроусилителя руля:

Берём ключ на 15, желательно торцовый, и ослабляем болты, фиксирующие гидроусилитель к лонжерону. Затем два болта из трёх снимаем. Один оставляем на месте.

При снятии шлангов нужно обязательно подставить под них ёмкость, чтобы оставшаяся жидкость стекла туда. Затем нужно будет закрыть кусками тряпки шланги и штуцеры.

Теперь нужно будет отсоединить тот самый болт, который фиксирует ГУР. Не забываем придерживать свободной рукой гидроусилитель, чтобы он не упал.

Типы неисправностей и их симптомы

Проявления поломок насоса, описанные выше, в реальности могут быть и не связаны с самим насосом. Поэтому для начала нужно внимательно осмотреть всю систему гидроусиления руля. И только если проблема не найдена, приступить к работе с самим насосом.

Неисправности делятся на два типа:

• механические повреждения и износ. Сюда относятся появление заусенец, проблемы с подшипником, неровности во внутренней части, износ прокладки и т.д.;
• проблемы с гидравликой. Связаны с недостаточным уровнем жидкости, неправильным ее выбором и «старением». Попадание мусора внутрь системы также может приводить к появлению “симптомов”, а, в дальнейшем, к поломке. Банальное завоздушивание относится к этому же типу неисправности.

Первые можно определить только разобрав насос гидроусилителя руля и осмотрев каждую его составляющую. Что касается второго типа неисправностей, то в первую очередь нужно ответить на вопросы — сколько времени прошло с момента смены жидкости в системе? Подобрана ли жидкость в соответствии с инструкцией? Достаточен ли её уровень? А в случае завоздушивания, зачастую, достаточно прокачать гидравлику для восстановления работоспособности ГУР.

В любом случае, производители рекомендуют при возникновении любых проблем с насосом делать полную переборку и чистку. Это поможет уменьшить вероятность износа, а, следовательно, увеличит срок службы всей системы.

С чего начать

Первым делом снимаем насос с автомобиля. Проблем с этим возникнуть не должно, ослабляем натяжной ролик, снимаем ремень. Сливаем масло из расширительного бачка, ослабеваем хомуты крепления шланг. Сдергиваем их с корпуса маслонасоса, подставив под них емкость.

Выкручиваем болты крепления. На разных автомобилях процесс снятия может немного отличаться. Но порядок демонтажа остаются для всех одинаковый:

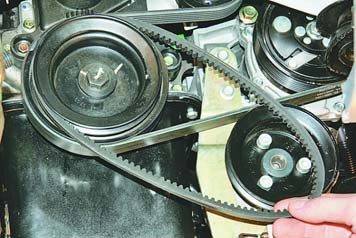

1. Снять ремень.
2. Слить жидкость, отсоединить шланги.
3. Демонтировать из-под капота.

Следующий шаг – очистка корпуса от грязи и масла. Будет проще работать и грязь не попадет внутрь насоса при его разборке.

Простая физика: как работает насос ГУР

Логично, что тяжелый руль в системе с гидроусилителем недвусмысленно намекает, что давление в системе падает. Но, кроме потяжелевшего руля, существуют и другие признаки, что что-то пошло не так.

Давайте немного освежим в памяти, как устроен и работает насос ГУР.

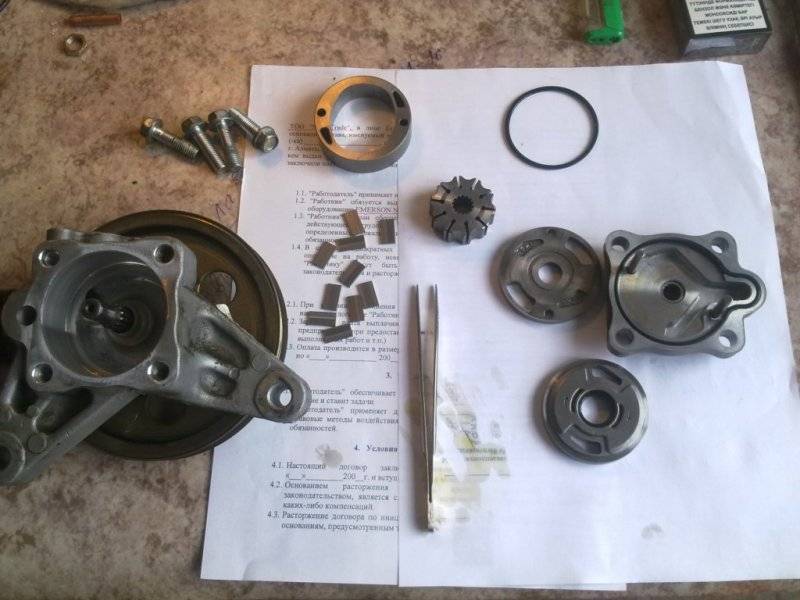

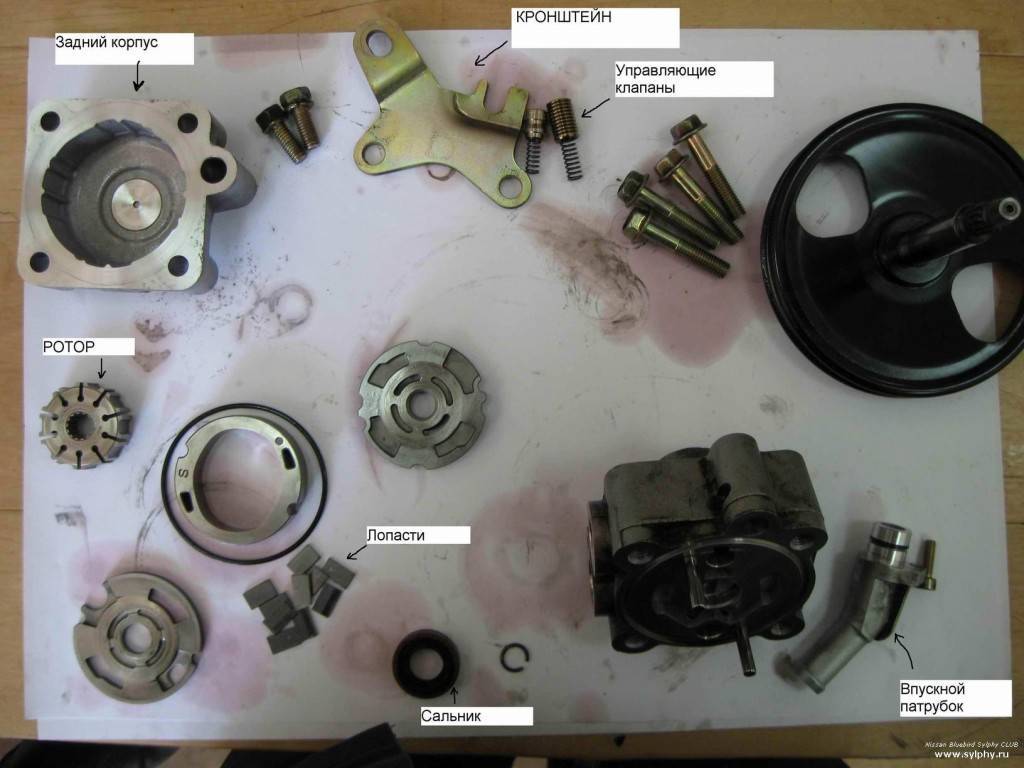

Насос ГУР в разобранном виде

Насос состоит из:

• Шкива, который работает от ременной передачи с двигателя или от электропривода (для насосов ЭГУР).
• Корпуса с верхней и нижней крышками.
• Вала, на который “нанизаны” шкив, опорные подшипники качения или скольжения, рабочая пара ротор-статор.
• Торцевых распределительных дисков (пластин). Через окошки в дисках масло всасывается в насос и нагнетается в магистраль.
• Ротора — подвижного элемента рабочей пары с выдвижными пластинками. Он через шлиц закреплен на валу и вращается вместе с ним. Под действием центробежной силы пластинки выдвигаются из пазов.
• Статора — статичного элемента рабочей пары, в основном, эллиптической формы. Внутри статора вращается ротор.
• Уплотнительных элементов — сальников, прокладок, резиновых колец.
• Редукционного клапана — состоит из шарика, пружинки и гайки..

Насос гидроусилителя руля работает на простом принципе изменения объема и разниц давления. Шкив вращает вал, вместе с ним внутри эллиптического статора вращается неподвижно закрепленный на валу ротор с пластинами. Под действием центробежной силы пластины выдвигаются из пазов, упираются в стенки статора и задвигаются обратно в пазы.

Когда выдвинувшиеся пластинки проходят серповидную зону, образуются сектора низкого давления, где всасывается масло из бачка. Проходя узкую часть статора, пластины задвигаются, давление повышается, полость с маслом перемещается к окну нагнетания, и масло сбрасывается под давлением в магистраль к распределителю. За счет эллиптической формы статора за один оборот вала масло всасывается и нагнетается два раза.

Принцип работы насоса ГУР

Рекомендации по эксплуатации

Ни одна рулевая рейка или механизм гидроусилителя руля не застрахованы от износа их составляющих частей и дальнейших поломок, однако, соблюдая определённые рекомендации при эксплуатации транспортного средства, есть все шансы свести к минимуму вероятность поломки.

В первую очередь стоит прислушаться к следующим советам:

• регулярно проверять уровень масла для ГУР (желательно не реже одного раза в месяц, ведь никогда точно не известно, когда именно начнётся утечка);
• не забывать периодически осматривать шланги, патрубки и другие детали на наличие течей;
• контролировать силу натяжения ремня насоса гидроусилителя;
• ежегодно менять масло и фильтрующий элемент системы;
• не использовать ТС при сбоях в работе насоса;
• постараться не фиксировать руль в одном положении дольше пяти секунд (в крайне левом или в крайне правом);
• при езде поворачивать рулевое колесо плавно, без резких рывков.

Уделив должное внимание профилактике поломок рулевой рейки, вы можете совсем не столкнуться с такой проблемой, особенно при своевременной замене изношенных деталей узла рулевого управления

Неважно, идёт ли речь о детали на механическом устройстве или используемый автомобиль имеет гидроусилитель — в любом случае своевременно обратив внимание на нарушения управляемости ТС можно избежать более серьёзных проблем в будущем, ведь рулевая рейка будет исправно работать

1. Чтобы вовремя выявить неисправность, проверяйте работоспособность системы не только при включенном, но и при выключенном двигателе.
2. Всегда следите за тем, сколько масла находится в системе. Ни в коем случае нельзя допускать того, чтобы узел функционировал при минимальном уровне расходного материала в бачке.
3. Время от времени производите диагностику патрубков и магистралей, в частности,мест соединений, на предмет наличия утечек. Это позволит вовремя предотвратить протечку жидкости.
4. Не менее важным моментом является проверка натяжения ремешка. Если натяжение будет слишком слабое, то ремешок износится гораздо быстрее, если очень сильное — то это может привести к необходимости ремонта насоса.
5. Время от времени производите замену фильтрующего элемента.
6. Любой специалист скажет, что эксплуатация авто с вышедшим из строя усилителем допускается только до гаража или ближайшего СТО, где проблема будет устранена.

Читать далее: Фронтальная акустика в авто: устанавливаем своими руками

Извините, в настоящее время нет доступных опросов.

Чтобы гидроусилитель работал нормально и не стучал, необходимо придерживаться нескольких простых правил:

• Следить за уровнем масла в системе ГУР, вовремя доливать и менять его. Кроме этого, проверяйте его состояние. Всегда существует риск покупки некачественной жидкости, которая через короткое время эксплуатации приходит в негодность (проверяйте ее цвет и запах).
• Не задерживайте надолго (более 5 секунд) колеса в крайнем положении (и левом и правом). Это вредно для насоса ГУР, который работает без охлаждения.
• При постановке машины на стоянку всегда оставляйте передние колеса в ровном положении (прямо). Это снимет нагрузку с системы гидроусилителя при последующем запуске двигателя. Особенно этот совет актуален в холодное время, когда масло густеет.
• В случае возникновения неисправностей с ГУР (гул, стук, возросшие усилия при повороте рулевого колеса) не тяните с ремонтом. Вы не только устраните поломку с меньшими затратами, но и убережете свое авто, вас и ваших близких от возможных аварийных ситуаций.
• Постоянно следите за состоянием рулевой рейки. Особенно это касается состояния пыльников и сальников. Так вы не только продлите срок ее службы, но и сэкономите деньги на дорогостоящем ремонте.

Как отремонтировать насос гидроусилителя руля своими руками?

Для ремонта насоса гидроусилителя руля своими руками механизм придется демонтировать и полностью разобрать.

Это потребует подготовки инструментов и материалов:

• гаечный ключ на 12 и комплект головок;
• съемное приспособление для демонтажа стопорных колец;
• ремкомплект для насоса ГУР;
• при его отсутствии понадобятся две шайбы и прокладка заднего кожуха;
• два уплотнительных элемента;
• сальник;
• подшипниковое устройство, его диаметр должен составить 3,5 см;
• технический шприц с подсоединенным шлангом, потребуется для удаления старого масла из системы;
• емкость для сбора смазочной жидкости;
• верстак или чистый стол, на котором будет производиться разбор насосного устройства;
• мелкозернистая наждачная бумага, а также чистая ветошь без ворса.

Демонтаж насоса

Процедура снятия насосного устройства производится так:

1. Открывается моторный отсек, гаечным ключом ослабляется болт, фиксирующий узел на скобе. Для откручивания используется отверстие, расположенное в шкиве.
2. Затем полностью откручивается стопорная гайка натяжительного устройства, производится демонтаж приводного ремешка.
3. С помощью шприца с подключенным патрубком надо полностью выкачать смазочное вещество из резервуара под капотом. Слив жидкости выполняется в заранее подготовленную емкость. Для полного удаления смазки из бачка рулевое колесо проворачивается до упора в крайнее левое и правое положения. Эту процедуру надо повторить несколько раз, пока магистрали не будут полностью очищены.
4. Затем ослабляется хомут на патрубке, который идет от расширительного резервуара. Сам шланг после этого демонтируется.
5. Выкручивается винт, крепящий магистраль высокого давления. Она идет от насосного механизма в систему.
6. Извлекается осевой болт, который крепит устройство на скобе. Вместо этого элемента устанавливается отвертка или стальной прут соответствующего диаметра. Это позволит застопорить на месте вал и предотвратить его проворачивание. Затем выкручивается гайка, которая крепит шкив насосного механизма.
7. Устройство извлекается, для этого его надо потянуть вверх.

Пользователь Игорь Наконечный подробно рассказал о процедуре демонтажа насосного механизма с автомобиля на примере модели Чери Амулет.

Разборка и ремонт устройства

Процедура разбора и устранения дефектов выполняется так:

Сначала насосный механизм ставится на чистую поверхность. С его корпуса убираются остатки смазочной жидкости и загрязнений.
Используя съемник, производится удаление стопорного кольца подшипникового устройства.
Гаечным ключом выкручиваются винты, фиксирующие заднюю крышку

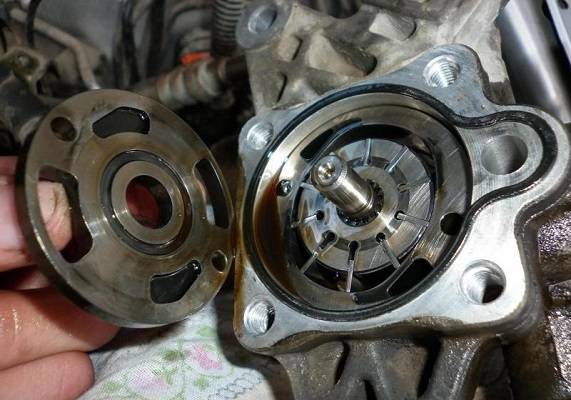

Ее необходимо осторожно поддеть с помощью отвертки. После этого крышка извлекается

При этом надо следить, чтобы лопасти роторного механизма не выпали из корпуса, их нужно аккуратно извлечь.
Демонтированные детали кладутся на поверхность стола. Желательно их положить на заранее промаркированные бумажки, это позволит предотвратить проблемы при дальнейшей сборке. Рекомендуется запомнить положение данных элементов в собранном виде. При выполнении монтажа закругленную часть лопастей необходимо установить наружу.
Производится снятие пластины, а также всех составляющих элементов, расположенных под ней.
Выбивается шкив, но при этом нельзя бить по устройству сильно. Это делается аккуратно, по валу надо постукивать отверткой.
Производится демонтаж подшипникового устройства со шкива насосного механизма. Если деталь изношена и на ее поверхности имеются неровности, то она подлежит замене.
Выполняется проверка всех составляющих компонентов насосного устройства на наличие дефектов и износа. При необходимости производится очистка деталей от загрязнений и шероховатостей. Для выполнения задачи используется мелкозернистая наждачная бумага. Если своевременно произвести очистку, это позволит уменьшить зазоры и увеличить ресурс эксплуатации насоса в целом.
Процедура сборки осуществляется в обратном порядке. При выполнении задачи надо произвести замену сальника, уплотнительных элементов, а также шайб.

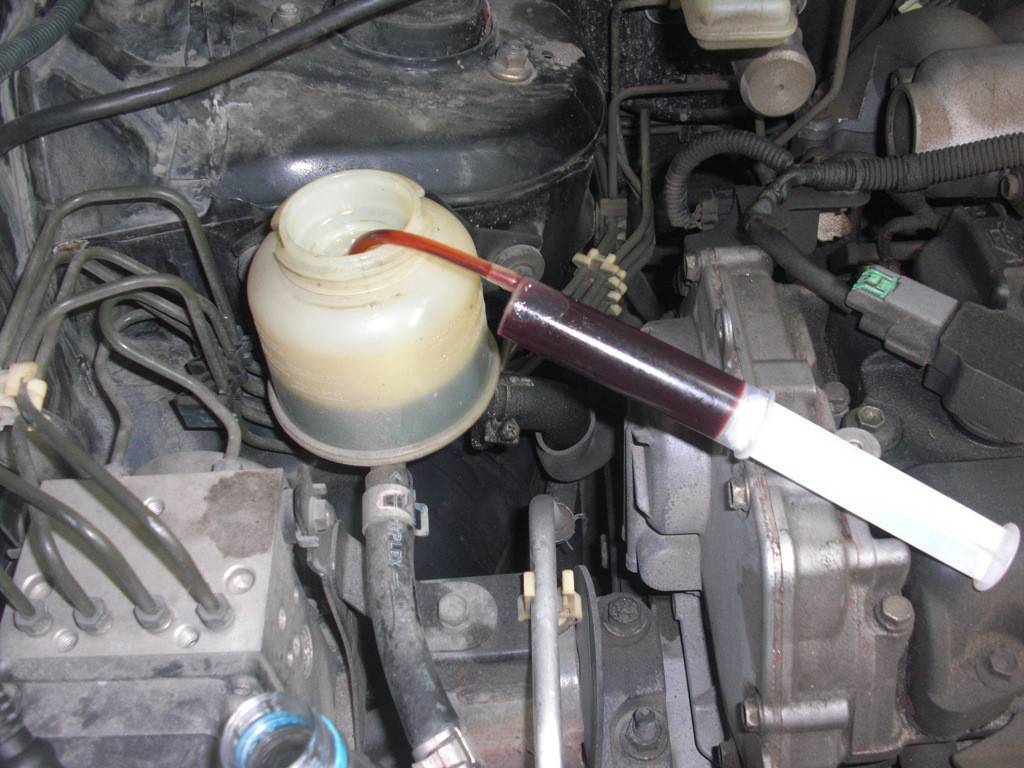

Выкачка старого масла из расширительного бачка ГУР

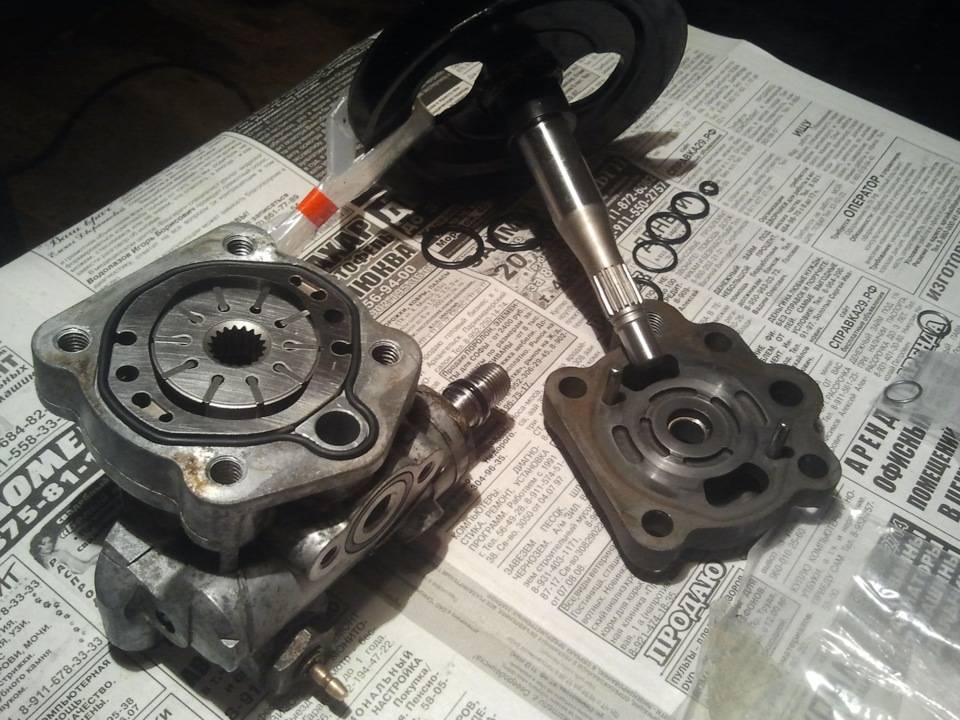

Разбор составляющих компонентов устройства

Установка нового подшипникового элемента вместо старого

Откручивание фиксирующей гайки насоса ГУР

Как прокачать ГУР если имеется воздушная пробка

Прежде, чем проводить ремонтные работы, необходимо провести проверку наличия жидкости в баке, а также соответствия марки рабочей жидкости разрешенной к использованию на данном автомобиле. Не редко причиной появления симптомов неисправности бывает возникновение в системе воздушных пробок, для удаления которых необходимо прокачать гидравлику. В этом случае работоспособность ГУР будет полностью восстановлена.

Для удаления воздушных пробок следует запустить силовой агрегат, открыть крышку расширительного бака и прокачать систему, поворачивая рулевое колесо несколько раз из одной крайней позиции в другую. По мере прокачивания системы уровень жидкости в баке будет снижаться. Процедуру необходимо повторять, пока уровень жидкости полностью не стабилизируется. Затем долейте жидкость до необходимого уровня.

Когда выходит из строя насос ГУР?

Часто причиной поломки гидроусилителя руля становится поломка насоса. После демонтажа ГУР производится проверка его состояния и принимается решение, необходим ли будет ремонт или потребуется замена насоса гидроусилителя руля. Насос нужно будет демонтировать и тщательно осмотреть все комплектующие механизма. При обнаружении коррозии, эти участки следует хорошо промыть специальной жидкостью. Допускается протирание этих участков ветошью, смоченной в ацетоне. Насосы ГУР, применяемые в настоящее время, отличаются длительным рабочим ресурсом, экономичностью, бесшумностью и надежностью. Замена насоса гидроусилителя руля осуществляется нашими специалистами только взамен на изделия оригинального производства от известных производителей. Данные механизмы имеют высокое качество, сертифицированы на территории РФ. При соблюдении надлежащих условий эксплуатации эти изделия способны прослужить не один год. Некоторые из разновидностей данных изделий не поддаются разбору. Поэтому в случае их поломки речь об их разборе не идет, необходима будет сразу замена насоса гидроусилителя руля. Обратившись в наш автотехцентр, специалисты компании скажут вам, сколько стоит замена насоса ГУР. Стоимость наших услуг является доступной для всех.

Насос относится к тем изделиям, которые редко выходят из строя, но в некоторых случаях внешние причины могут стать причиной поломки. К ним относятся:

Качество используемого масла

Время и периодичность его замены зависит от интенсивности эксплуатации транспортного средства. Если пробег машины не более, чем 7 – 9 тыс. км в год, замену нужно производить один раз в два года. Если в бачке имеется фильтрующий элемент, каждый раз его следует менять. Марку масла нужно использовать только ту, которая предлагается производителем автомобиля. Не рекомендуется применять гидравлическое масло, имеющее слишком низкую стоимость. При невыполнении этого требования может потребоваться быстрая замена насоса гидроусилителя руля. При возникновении непредвиденных обстоятельств (при утечке масла) для того, чтобы можно было добраться до автотехсервиса, можно долить в бачок моторное масло. В течение продолжительного времени использовать смесь масел не рекомендуется, так как это приведет к выходу из строя системы ГУР и потребуется замена насоса гидроусилителя руля. Перед этим понадобится промывка всей системы ГУР.

Неисправность приводного ремня гидроусилителя

Поломки механизмов системы могут происходить по причине проскальзывания приводного ремня гидроусилителя. О возникновении неисправности такого рода может свидетельствовать свистящий звук, исходящий из-под капота. Износ ремня также может стать причиной неисправности. Но, если насос неисправен, не рекомендуется увеличивать натяжение ремня, в этом случае на СТО выполняется замена насоса гидроусилителя руля. Если ГУР оснащен ремнем, который является общим для ГУР и, к примеру, для водопомпы или генератора, тогда благодаря специальному устройству, произойдет автоматическое натяжение ремня. При возникновении любого рода нарушений в работе системы следует обратиться в автотехсервис, где замена насоса гидроусилителя руля будет быстро произведена мастерами.

Дефекты подшипников, вала или прочих комплектующих

Диагностика системы ГУР в нашем автотехцентре покажет, какие детали нужно отремонтировать или заменить их, а также, сколько стоит замена насоса ГУР. В некоторых случаях ремонт отдельных частей насоса может оказаться по стоимости достаточно дорогостоящим, и замена насоса гидроусилителя руля будет выгоднее.

Протечки и попадание воздуха в систему ГУР, перегиб масляных магистралей

Возникновение подобных нарушений требует немедленной диагностики в специализированном автотехцентре. После ее проведения может потребоваться замена насоса гидроусилителя руля. Если при повороте руля до упора возникает посторонний шум, это может быть следствием задира торцов у элементов статора. В этом случае потребуется замена насоса гидроусилителя руля. Иногда все ограничивается только лишь пробуксовкой ремня, тогда замена насоса гидроусилителя руля не потребуется.

Признаки выхода из строя насоса ГУР

Выход насоса гидроусилителя из строя определяется довольно просто. Данные симптомы сразу определяются водителем:

• Подшипник начинает свистеть. При покачивании вала насоса и снятом ремне обнаруживается люфт.
• Обнаруживается подтекание жидкости по характерным пятнам на дорожном покрытии и элементах двигателя.
• При вращении рулевого колеса появляется неприятный посторонний звук.
• На холостых либо небольших оборотах на руле появляются повышенные, в сравнении с обычной ездой, усилия во время поворота колес.

При возникновении таких признаков автовладелец должен осмотреть всю систему гидроусилителя и принять решение, требуется ли ремонт насоса гидроусилителя, или необходимо обратить внимание на другие части данной конструкции

Основная информация о гидроусилителе

Гидроусилитель руля или, как его сокращенно называют ГУР, является гидравлической системой автомобиля, частью механизма руля, которая предназначается для облегчения руководства направлением передвижения транспортным средством при сохранении нужной обратной связи, а также обеспечении стабильности функционирования и однозначности задаваемой траектории. К тому же, рулевой гидроусилитель так устроен, что в случае его отказа руководство рулем будет функционировать, но руль в таком случае будет крутиться немного тяжелее. Усилитель руля является одним из самых важных элементов руководства любым транспортным средством. Основное предназначение усилителя руля заключается в создании побочных усилий в момент поворота руля за счет наличия электропривода. Практически все современные транспортные средства оснащаются гидроусилителями руля.

Автомобилисты с опытом выделяют несколько основных преимуществ гидроусилителя руля на авто марки Газель, таких как:

• Высокий уровень надежности;
• Высокая информативность;
• Небольшие затраты топлива;
• Удобство регулировки технических характеристик руководства.

К основным недостаткам гидроусилителя для автомобилей марки Газель относятся:

• Большая стоимость;
• Сложность установления;
• Существенные перемены рулевой системы транспортного средства;
• Нуждается в регулярном обслуживании.

Как устроен гидроусилитель руля для автомобилей марки Газель?

• Насос. Благодаря этому устройству обеспечивается циркуляция рабочей жидкости и давления.
• Рулевой редуктор с распределителем. С его помощью обеспечивается поток воздуха, который направляет масло в необходимую полость цилиндра или же обратно в бачок.
• Цилиндр. При помощи цилиндра происходит преобразование давления жидкости в передвижение поршня и штока.
• Масло, которое передает усилие от насоса к цилиндру, а также смазывает все пары трения.

Как проводится замена жидкости гидроусилителя?

Масло гидроусилителя руля нуждается в периодической замене, а частота замены зависит от состояния руководства рулевым колесом, характеристик жидкости, а также марки руля. То есть когда руль трудно крутится или же слышен шум при поворотах, то нужно немного долить или полностью заменить жидкость гидроусилителя руля. Заменять жидкость в гидроусилителе необходимо почти каждые шестидесятые тысячи километров, это так сказать частичный ремонт гидроусилителя. Итак, как заменить жидкость в рулевом гидроусилителе на авто марки Газель?

1. Поставьте авто на домкрат или смотровую яму;
2. Вывесьте передние автомобильные колеса;
3. Отсоедините возвратный шланг;
4. Слейте из бака гидроусилителя руля жидкость;
5. Снимите и промойте бак, в котором находится рабочая жидкость;
6. Установите бак, но не прикрепляйте возвратный шланг;
7. Запустите двигатель и выкрутите руль до упора на холостом ходу;
8. Полностью слейте жидкость из системы;
9. Заглушите двигатель;
10. Залейте в бак подходящую жидкость;
11. Запустите двигатель и поднимите частоту вращения до тысячи оборотов в минуту;
12. После того, как начнет течь жидкость из возвратного шланга заглушите двигатель автомобиля;
13. Повторите пару раз предыдущие пункты до тех пор, пока весь воздух не будет удален из системы усилителя;
14. Подсоедините возвратный шланг к баку;
15. Долейте жидкость до необходимого уровня;
16. Запустите автомобильный двигатель и при частоте приблизительно в тысячу оборотов в минуту несколько раз выкрутите руль до упора;
17. Проверьте вспенивается жидкость на вспенивание. Если жидкость вспенивается, то продолжайте прокачку.
18. Заглушите двигатель и проверьте уровень жидкости по отношению к функционирующему усилителю;
19. Установите подходящий уровень жидкости в усилителе;
20. По истечении некоторого времени проверьте усилитель завоздушивания, а также уровень жидкости;
21. Замена жидкости завершена, осталось только собрать все в обратном порядке.

Устройство гидроусилителя руля

Конструктивно система гидравлического усилителя в автомобиле состоит из следующих элементов:

1. Насосный механизм. Этот узел используется для поддержания необходимого уровня давления и обеспечения эффективной циркуляции смазочной жидкости по магистралям системы. Насос устанавливается на силовом агрегате в моторном отсеке. Его активация начинается в результате воздействия ременной передачи от коленчатого вала. В основном на ГУРах устанавливается оборудование пластинчатого типа.
2. Распределительное устройство. Представляет собой высокоточный механизм, использующийся для направления потоков смазочного вещества в определенную полость гидравлического цилиндра, а затем в расширительный резервуар. Данный элемент монтируется на компонентах рулевого приводного устройства или на валу самого механизма. В зависимости от производителя авто, распределители бывают осевыми и роторными. В первом случае подвижный элемент выполнен в виде золотника и перемещается поступательно, во втором — вращается.
3. Гидравлический цилиндр предназначен для проворачивания колес под воздействием поршня и штока. Сам механизм монтируется в рулевую систему либо встраивается между компонентами приводного устройства и корпусом.
4. Расширительный резервуар — бачок, в котором собирается смазочная жидкость. Данная емкость оборудуется фильтрующим устройством и щупом для диагностики уровня расходного вещества. Смазочный материал предназначен для обработки всех элементов повышенного трения. Также он используется для передачи усилия от насосного механизма к гидравлическому цилиндру.
5. Соединительные магистрали повышенного давления. Используются для циркуляции смазочной жидкости между насосным устройством, распределительным узлом и гидроцилиндром. С помощью патрубков соединены все основные элементы системы. Из расширительного резервуара в насосный узел и из распределительного устройства в бак смазка подается по магистралям пониженного давления.

Пользователь Павел Ковалев подробно рассказал об устройстве и принципе действия системы гидравлического усиления руля.

Неисправности лопастного насоса

При изготовлении насосов ГУР производители закладывают большой ресурс их службы. Поэтому при правильной эксплуатации насоса автовладельцем, он прослужит довольно долго. Для этого достаточно следить за количеством и состоянием жидкости в системе, обеспечивать герметичность соединений, контролировать натяжение приводного ремня, а также беречь насос от перегрева.

Таблица 1. Основные поломки насосов ГУР

Неисправность	Причины	Признаки	Устранение
Потеря подвижности, повреждение и износ перепускного клапана	Неисправность возникает в случае использования загрязненного масла или попадания в систему частиц и посторонних примесей, перегрева насоса, удержания руля в крайних положениях более 5-10 секунд.	На прогретом двигателе и высокой температуре окружающей среды усилие, прикладываемое к рулевому колесу, возрастает. Слышен гул насоса в крайнем положении руля.	Заменить поврежденный клапан. Если задиры, повреждения существенные и дублируются внутри посадочного места клапана, то замене подлежит и корпус агрегата.
Течь насоса в результате истирания или повреждения сальников, прокладок и уплотнительных манжет	Отмечается снижение уровня рабочей жидкости в бачке насоса и ее недостаток в системе, перегрев гидронасоса или «завоздушенность» системы. Зачастую это происходит вследствие коррозии на валу насоса или неправильного монтажа.	Следы течи, гул, нехарактерные цвет и запах масла в бачке.	Поменять все сальники, прокладки и уплотнительные манжеты на новые.
Изношена втулка или подшипник насоса	Износ подшипников возникает в том случае, если на него действуют нехарактерные нагрузки, удары, вибрации, издаваемые насосом, неравномерное давление на одну из сторон. Причиной может быть люфт в крепеже насоса, чрезмерное натяжение приводного ремня.	Гул, также возможна течь, вспенивание рабочей жидкости в бачке.	Заменить подшипник; если износилась втулка, то замене подлежит корпус.
Износ вала	Гул при работе, возможна течь.	Замена вала.
Выработка в паре: ротор-статор	Подобная выработка встречается на насосах, которые сильно перегрелись, либо эксплуатировались на загрязненном масле или при его недостаче.	Повышенное усилие на руле, недостаточное давление масла в системе, гул насоса, потемнение и вспенивание масла.	Замена рабочей пары.
Износ верхней и нижней рабочей плиты, а также ротора	Типичная выработка одной из плит насоса, в случае, когда он был перегрет или продолжительное время работал с недостаточным количеством масла.	Низкое давление масла в системе ГУР, потемневшее масло, либо с запахом гари.	Замена верхней и нижней плиты; если изношен ротор, тогда он тоже подлежит замене.
Залипание лопаток ротора	«Залипание» лопаток имеет место на новых установленных насосах, но также случается из-за использования грязной рабочей жидкости.	Повышенное усилие на руле – «тяжелый» руль.	Нажатием на педаль газа автомобиля повысить обороты двигателя до 3000 об/мин. Проверить состояние масла, при необходимости – заменить.
Недостаточное или избыточное натяжение приводного ремня насоса, износ ремня	Свист, гул, а также пульсация давления в системе ГУР.	Ослабить натяжение ремня до нормы либо заменить его.

Все вышеперечисленные неполадки являются следствиями небрежной эксплуатации авто, а потому – лучший способ сохранить рулевое управление исправным – правильный и своевременный уход за его составляющими.

ГУР — конструкция, зачем нужен ГУР

Устройство гидроусилителя рулевого колеса

Гидроусилитель рулевого колеса предназначен как для облегчения автомобилисту управления автомобилем при маневрах на дорожном полотне, так и для смягчения ударов от поврежденного дорожного покрытия и неровностей

Особенно важно то, что данное устройство существенно снижает риск аварии при разрыве покрышки, в первую очередь это касается передних колес

Гидроусилитель руля является закрытой гидросистемой, которая состоит из:

1. Бачка, в который заправляется гидравлическая жидкость.
2. Насоса.
3. Регулятора давления.
4. Управляющего золотника.
5. Силового цилиндра.

Электрическая система гидроусилителя

Действия при замене и ремонте насоса

Поменять этот агрегат можно своими руками. Возможна даже замена подшипника, вышедшего из строя. В этом случае пригодится ремкомплект насоса гидроусилителя, который можно купить в любом автомобильном магазине.

Прежде чем принимать решение на проведение ремонтных работ надо проверить наличие жидкости в бачке, а также соответствие ее марки разрешенной к применению на данной машине. Часто, причиной возникновения признаков неисправности бывает появление воздушных пробок в системе. Поэтому при подозрении на это надо прокачать гидравлику, удалив все воздушные пробки. Работоспособность ГУР в этом случае может полностью восстановиться.

Если при проверке качества рабочей жидкости обнаружится, что она не соответствует стандарту, надо поменять ее на жидкость нужной марки.

В случае когда принято решение делать ремонт насоса гидроусилителя руля, требуется подготовить рабочее место и нужный инструмент, а также материалы для проведения работ:

• нужен ключ на «12», а также головки на «14» и «24»;
• потребуется съемник для стопорных колец;
• заранее приготовить две шайбы из меди, прокладку для заднего кожуха, уплотнительные кольца, в количестве двух штук и сальник, их может заменить ремкомплект насоса гидроусилителя;
• обязательно наличие подшипника, имеющего маркировку «6202» и внешний диаметр 35 мм;
• для откачивания масла из бачка нужен большой шприц и емкость;
• очистить верстак и покрыть его чистым картоном для разборки насоса;
• подготовить мелкую наждачную бумагу и ветошь для протирки.

Для того чтобы снять насос ГУР и отремонтировать его своими руками, требуется выполнить следующие действия.

1. Слегка отпустить осевой болт, который крепит насосный агрегат к скобе, используя отверстие имеющееся в шкиве. Полностью открутить стопорную гайку натяжителя и снять ремень.
2. Используя шприц, откачать гидравлическую жидкость из бачка. Поворачивать руль вправо-влево до упора, чтобы масло полностью вышло из системы, проделать это несколько раз для полного очищения трубопроводов.

1. Ослабить хомут на шланге, который идет от расширительного бачка, и снять этот трубопровод.

1. Открутить болт, который крепит шланг высокого давления, идущий от насоса в систему.
2. Вынуть осевой болт крепящий насос к скобе и вставить вместо него отвертку или подходящий по диаметру металлический прут, для того чтобы застопорить шкив. После этого открутить гайку, которая закрепляет шкив насоса.
3. Вытащить освобожденный насосный агрегат ГУР вверх и положить его на специально приготовленное место. Удалить с корпуса агрегата грязь и масло.
4. С помощью съемника убрать стопорное кольцо подшипника.
5. Открутить болты крепления задней крышки. Аккуратно ее поддеть небольшой отверткой и снять, контролируя, чтобы лопасти ротора не выпали из корпуса.

Вытащить лопасти и положить на заранее подготовленные пронумерованные бумажки, чтобы ничего не перепутать во время сборки

Внимание! Запомнить положение лопастей в собранном виде. При установке в корпус закругленная часть этих лопастей должна быть повернута наружу

Снять пластину и все детали находящиеся под ней

Выбить вал, осторожно постукивая при этом отверткой

1. Выпрессовать подшипник с вала насоса.

1. Поменять негодный подшипник на заранее подготовленный.

1. Проверить детали насосного агрегата на предмет дефектов и износа. Почистить поверхности от грязи и шероховатостей. Специалисты утверждают — простая чистка внутренних деталей уменьшает зазоры и позволяет продлить работу этого агрегата без замены каких-либо частей.

1. Сборку проделать в обратной последовательности. В обязательном порядке поменять сальник, уплотнительные кольца и шайбы на новые, приготовленные заранее.

Если починить насос ГУР своими руками для вас сложно или для этого нет времени, то возможна замена насоса гидроусилителя на новый. Это существенно сократит время ремонта.

Также смотрите видео по теме:

Автомобилисты знают, сколько нервов тратится, когда проявляются проблемы с гидроусилителем руля. Руль ведет себя странно и поворачивается гораздо сложнее на холостых или малых оборотах. Слышен свистящий звук, который издает подшипник насоса. Протекание рабочей жидкости на двигатель или на дорогу в месте расположения агрегата. Вращение рулевого вала сопровождается посторонними звуками.

Эти неудобства могут повлиять не только на нервное здоровье водителя, но и на безопасность езды. Что делать, если проявились симптомы неисправности насоса? Как провести замену этой детали ГУР? Можно ли и как провести ремонтные работы самостоятельно? Обо всём подробнее расскажем ниже.
