Ремонт главного тормозного цилиндра своими руками

Как самостоятельно прокачать тормоза на ВАЗ 2107 (Видео,фото)

Когда необходима прокачка тормозов ВАЗ 2107

Прокачивать тормозную систему приходится в четырех случаях:

1. Замена тормозной жидкости. Срок службы тормозной жидкости ограничен. Со временем она поглощает влагу из воздуха, что может стать причиной коррозии поверхности тормозных цилиндров и выхода их из строя. Также вода ухудшает основное свойство тормозной жидкости — снижает температуру кипения.
2. Рекомендуемый срок службы тормозной жидкости на автомобилях ВАЗ – 2 года, после чего стоит произвести его замену. Это касается стандартной тормозной жидкости на гликолевой основе.
3. Устранение неисправности тормозной системы. При замене тормозных шлангов и цилиндров неизбежна утечка тормозной жидкости и попадание воздуха в систему. Поэтому после ремонтных работ обязательно проводится прокачка тормозов ВАЗ 2107.
4. Попадание воздуха во время эксплуатации. Это проявляется в ухудшении эффективности торможения, «мягкой педали» или в неравномерном торможении отдельных колес.

Что необходимо для прокачки тормозной системы

Прокачать тормозную систему самому практически невозможно. Работы выполняются вдвоём. Один человек («слесарь») работает с тормозной системой, откручивает штуцера. Второй («напарник») находится в салоне автомобиля и должен по команде нажимать или отпускать педаль тормоза.

Также нужны такие инструменты:

• накидной ключ на 8/10;
• трубочка из ПВХ или резиновая шлангочка, внутренний диаметр которой соответствует диаметру штуцера;
• емкость для сбора отработанной жидкости.
• Так же необходима тормозная жидкость.

Как прокачать тормоза на ВАЗ 2107

Для удобства работ и обеспечения свободного доступа к штуцерам тормозных цилиндров следует воспользоваться смотровой ямой. Конструкция передних тормозных механизмов требует снятия колес для прокачки тормозной системы.

Перед началом работ необходимо заполнить до максимума тормозной бачок, а во время прокачки необходимо следить, чтоб он был постоянно наполнен тормозной жидкостью. Если упустить этот момент, в рабочий цилиндр попадет воздух и придется начинать работу заново.

Порядок действий для каждого из 4 рабочих цилиндров следующий:

• Снять защитный колпачок со штуцера.
• Ослабить затяжку штуцера при помощи накидного ключа. Если штуцер давно не откручивали, могут потребоваться значительные усилия. Надо быть особенно осторожным, чтобы не повредить грани, иначе работа может сильно осложниться, вплоть до того, что потребуется замена тормозного цилиндра.
• Надеть на штуцер трубку и опустить ее коне в емкость для тормозной жидкости.

Непосредственно прокачка выполняется следующим образом:

• «Напарник», сидящий в салоне, по команде «слесаря» выжимает педаль до упора.
• «Слесарь» откручивает штуцер на половину оборота, чтобы жидкость вместе с пузырьками воздуха вышла в емкость по надетой трубке. Педаль тормоза «проваливается» до пола.
• «Слесарь» закручивает штуцер, «напарник» по команде отпускает педаль.

Процедура повторяется, пока из трубки не перестанут выходить пузырьки воздуха. Во время прокачки коне трубки должен быть постоянно опущен в тормозную жидкость, чтоб воздух не попал в цилиндр.

Таким образом прокачиваются все четыре рабочих тормозных цилиндра. Следует придерживаться определенной последовательности при прокачке цилиндров. Прокачивают их «от дальнего к ближнему»:

1. Правый задний.
2. Левый задний.
3. Правый передний.
4. Левый передний.

После завершения прокачки каждого цилиндра необходимо затянуть штуцер и надеть защитный колпачок.

Прокачка тормозов ВАЗ 2107 вполне осуществима в домашних условиях и для этого не нужны дорогостоящие специальные инструменты и приспособления. Особой квалификации тоже не требуется. Отпускать и нажимать тормозную педаль по команде «слесаря» может даже ребенок.

Нередко владельцы модернизируют тормозную систему, устанавливая более эффективные, качественные и дорогие детали. Однако это никак не меняет методики прокачки и не отменяет необходимости периодических работ по замене тормозной жидкости.

semerkavaz.ru

Замена ВУТ

Для начала запомните, что ремонт вакуумного усилителя невозможен. Этот узел снимается и меняется на новый. В теории и на практике некоторые это делают. Но под собственную ответственность.

Теперь непосредственно о замене.

1. Отсоедините педаль тормоза от штока усилителя. Агрегаты связаны между собой штифтом. Демонтаж выполняется в районе педального узла и тут вам пригодится простая плоская отвертка.
2. Идем и открываем капот.
3. Отключите колодку питания датчика уровня тормозной жидкости.
4. Снимите кронштейн, который удерживает гидравлические магистрали на раме. Пригодится головка на 10, которой откручивается гайка.
5. Отключите главный тормозной цилиндр. Для этого откручивается 2 гайки, удерживающие его на вакуумнике. Оцените состояние ГТЦ. Если необходимо, также замените и его.
6. Вовсе не обязательно отсоединять гидравлические магистрали от тормозного цилиндра (главного). Патрубки достаточно длинные, потому их легко можно сдвинуть в сторону, дабы они не мешали в процессе работы.
7. Отключите патрубок, который связывает камеру вакуумника с впускным коллектором.
8. Снимите распорку с передних стоек.
9. Открутите 4 гайки, которые удерживают корпус вакуумника на шпильках кузова автомобиля.
10. Снимите агрегат со шпилек и вытащите через подкапотное пространство.
11. Со стороны приводной вилки на обратке усилителя имеется уплотнитель с кронштейном. Он крепит узел на раме 4 шпильками. Их нужно снять. Для этого головкой на 17 демонтируются 2 гайки, после чего снимается железная конструкция. Просто потяните ее на себя. Со штока обязательно стяните пыльник.
12. Установите кронштейн крепления и новый уплотнитель из резины на новенький вакуумный усилитель. Теперь можно начинать полноценную обратную сборку.

Замена устройства

Обратная сборка

Если вы решили выполнить демонтаж и сборку своими руками, при установке нового ВУТ обязательно придерживайтесь нескольких рекомендаций:

• Шток вакуумника и педаль тормоза соединяются между собой сразу после посадки устройства на шпильки крепления. То есть до того, как начали затягивать гайками.;
• Опытные владельцы ВАЗ 2109 рекомендуют нанести герметик между вакуумным усилителем тормозов и тормозным цилиндром. Это обусловлено несовершенством конструкции;
• Шток вакуумника, который воздействует на главный тормозной цилиндр, при транспортировке детали может смещаться. Также смещение не редко происходит в процессе установки. Потому этот факт обязательно проверьте и правильно установите при необходимости. Для этого нужно нажать до упора на шток.

Если неправильно установить шток во время сборки узла, тормоза попросту не будут срабатывать должным образом. О последствиях вряд ли стоит говорить.

Замена тормозного цилиндра ВАЗ 2101-07

На автомомашинах ВАЗ-классика меняется ПТЦ немного по-другому, чем на переднеприводных машинах ВАЗ. Передний суппорт на «Классике» можно поменять целиком весь в сборе, но также есть возможность произвести замену только цилиндров. Работа выполняется следующим образом:

• также ставим автомобиль на площадку, снимаем переднее колесо;
• откручиваем болты крепления самого суппорта;

• отводим суппорт в сторону, отсоединяем шланг;
• вытаскиваем из суппорта колодки, скручиваем с него тормозную трубку.
• если штифты крепления колодок не вынимаются, их придется обрезать болгаркой, установив затем новые крепления;
• тормозные цилиндры крепятся на скобе в направляющих, и они вынимаются либо монтировкой, либо аккуратным постукиванием молотка;
• устанавливаем другие цилиндры, трубку и колодки со штифтами, совершаем сборку.

Демонтаж главного цилиндра

Прежде чем производить демонтаж, вам потребуется слить жидкость из расширительного бачка и снять трубки. Затем вам потребуется выполнить такие действия:

1. При помощи специального ключа на «10» ослабьте затяжку всех трубок.
2. Выкрутите полностью трубки обычным ключом на «10». Желательно внизу положить тряпку, чтобы тормозная жидкость не попала на элементы кузова.
3. После отключения ГТЦ от системы необходимо с помощью ключа на «13» выкрутить гайки, которыми осуществляется крепеж к корпусу вакуумного усилителя.

На этом демонтаж окончен. Замену тормозного цилиндра нужно производить в строго обратной последовательности. Но если же имеется возможность сделать ремонт, проводите разборку цилиндра.

Как поменять ремкомплект на тормозном цилиндре

Приветствую всех читателей в блоге RtiIvaz.ru. Сегодня я хочу поговорить с вами про авто ремкомплект главного тормозного цилиндра. В процессе эксплуатации автомобиля его узлы и детали подвергаются естественному износу, что выражается в ухудшении их технических характеристик или их отказу. Тормозная система не является исключением и об этом не следует забывать, так как отказ системы или даже частичная потеря эффективности остановки может быть чревата непредсказуемыми последствиями. Имеется ввиду ежедневный контроль всей системы, хотя бы визуальным осмотром.

Подобная процедура не отнимает много времени, но может выявить дефектные узлы и уберечь от аварийной ситуации на дороге. Перед поездкой автомобиль необходимо проверить на наличие подтекания тормозной жидкости и ее наличия в бачке.

Если во время осмотра выявлено подтекание, в каком либо контуре, то дальнейшее движение крайне нежелательно, так как до установления причины, невозможно сказать, насколько серьезно повреждение. Это не относится к случаям, когда скажем визуально можно наблюдать лопнувший тормозной шланг, а вот нарушение работы главного цилиндра, визуально определить не всегда представляется возможным.

При любых подозрениях на его работу, желательно приобрести ремкомплект, чтобы после вынужденной разборки можно было выполнить его ремонт. Комплекты на систему автомобилей семейства ВАЗ, представлены частично на странице ремкомплектов, где можно посмотреть их на любую модель Волжского автозавода.

Если при визуальном осмотре не удалось выявить явных признаков неисправности главного тормозного цилиндра ВАЗ, а эффект торможения отсутствует, подойдите к этой процедуре более внимательно. Для этого на автомобилях, оборудованных вакуумным усилителем тормозов, снимите шланг, идущий от усилителя к впускному коллектору со стороны усилителя.

Подтекание манжеты сразу будет заметно по наличию тармозной жидкости в корпусе вакуумного усилителя. На автомобилях, не оборудованных вакуумным усилителем тормозов, в салоне проверьте на выходе штока цилиндра главного, которым он соединяется с педалью тормоза, наличие тормозной жидкости, следы ее подтекания говорят об износе манжеты.

В обоих случаях, при наличии следов жидкости необходимо заменить вышедшие из строя манжеты. Комплект содержит все необходимое для полного ремонта главного цилиндра тормозов. Помимо манжет могут иметь механические повреждения внутренние пружины главного цилиндра или пластинчатые клапана, и то и другое есть в комплекте. Стоимость комплекта несравненно ниже стоимости самого цилиндра, что значительно удешевляет ремонт и экономит ваши финансы.

Комплект должен отвечать всем техническим требованиям, и обязательно выполнен из качественных материалов, в заводских условиях. Всем этим свойствам отвечают все запасные части, предлагаемые заводом Балаково, так как производятся по современным технологиям.

Приобретая ремкомплект главного тормозного цилиндра, вы продляете ресурс основного узла и экономите значительные финансовые средства.

Ремкомплект главного тормозного цилиндра ВАЗ 2101-2107

Ремкомплект главного тормозного цилиндра ВАЗ 2108

Еще зимой начал запотевать вакуумный усилитель вокруг главного тормозного цилиндра, все понятно его манжеты износились и просятся на замену, но побоявшись износа и задиров зеркала гтц, решил заменить его целиком, а попутно и поставить ремкомплекты колесных цилиндров, потому как туда еще не заглядывал, и поменять тормозную жидкость. В расширительном бачке было много коричневого налета на дне, поэтому он тоже новый. Также купил медную смазку высокотемпературную смазку mannol для тормозных поршней и механизмов.

Но так как зимой без теплого гаража эту работу делать не очень комфортно, она была отложена до потепленья, а с потеплением гтц перестал потеть и поэтому это еще немного отсрочило ремонт ). Но все же этот день настал!

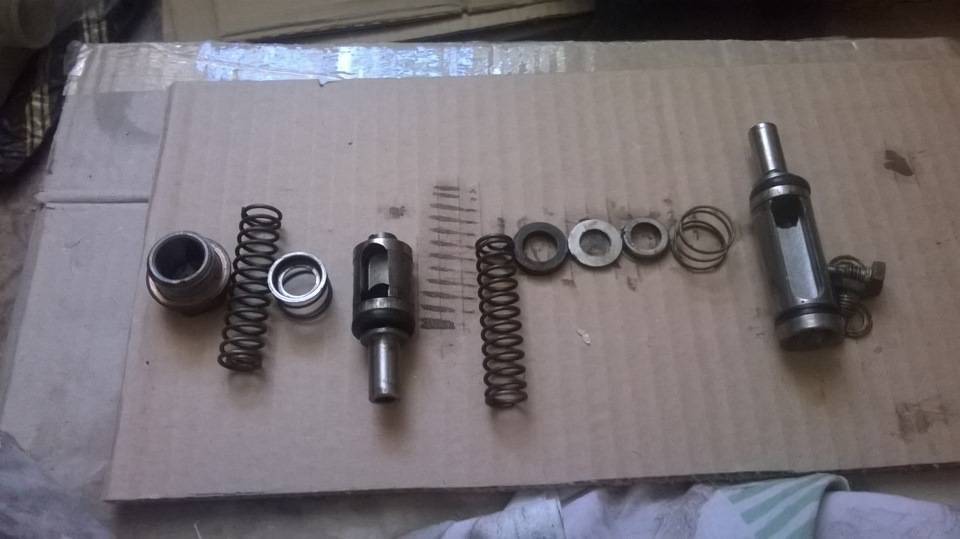

Авто на кирпичах, снял старый гтц налета в нем очень много,

Возможные неисправности

В процессе эксплуатации главный тормозной цилиндр, как и все механизмы автомобиля, приходит в негодность, что влечет за собой ремонт либо замену деталей. В основном причиной может стать неравномерное распределение тормозной жидкости внутри конструкции. Диагностику неисправностей проводят сначала, используя внешний осмотр: проверяют наличие дефектов и протечки тормозной жидкости. Затем проверяют работоспособность узла: при обычном надавливании штока заеданий и проваливания не должно быть.

Рабочий тормозной цилиндр, как правило, при долгом использовании подвергается износу, а также поражается ржавчиной с внутренней стороны. Это – следствие попадания посторонних веществ (воды, кислорода) в тормозную жидкость. Существуют и такие нюансы, как: изнашивание уплотнительной манжеты и пружин возврата, их задирания, также ветхость зеркала устройства. Такие нарушения требуют обязательного ремонта либо замены.

Среди других факторов, по которым колесный тормозной цилиндр ломается, выделяют разгерметизацию его. Выявляется это при внешнем осмотре: остается характерный след и присутствует сильный запах, уровень жидкости будет быстро понижаться. Колесный тормозной цилиндр, в котором набухли уплотнительные чехлы снаружи, свидетельствует о негодности и внутренних уплотнителей.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

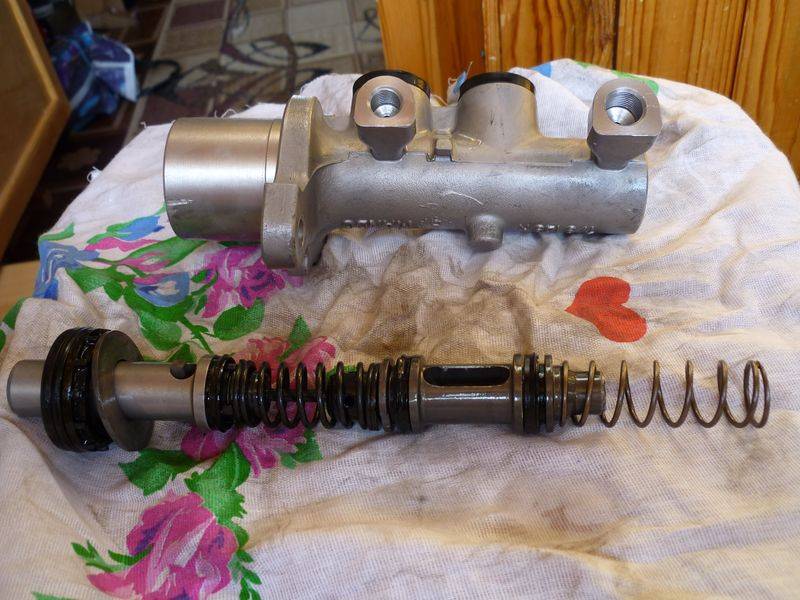

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Замена ведущего цилиндра тормозов ВАЗ 2106

В подавляющем большинстве случаев именно замена цилиндра является оптимальным вариантом ремонта. Дело в том, что найти в продаже отдельные детали тормозных цилиндров (поршни, возвратные пружины, распорные шайбы и т. д.) можно далеко не всегда. Гораздо чаще в продаже встречаются комплекты уплотнителей к цилиндрам, однако качество этих уплотнителей порой оставляет желать лучшего. Кроме того, их часто подделывают. Именно поэтому автовладельцы предпочитают не возиться с ремонтом старого цилиндра, а просто устанавливают на свою «шестёрку» новый. Чтобы это сделать, нам потребуются следующие инструменты:

• набор накидных ключей;
• плоскогубцы;
• плоская отвёртка;
• ветошь;
• шприц медицинский;
• канистра тормозной жидкости (ёмкость 0.5 литра);
• 5 болтов на 6 (они будут использоваться как заглушки для тормозных шлангов).

Признаки неисправности главного тормозного цилиндра

Автомобильная система торможения включает несколько элементов, которыми выполняется своя функциональная задача. Признаки неисправности главного тормозного цилиндра в нашем материале. Тормозной цилиндр является самым важным среди узлов этой системы. Усилие, создаваемое при его действии на тормозную систему, имеет гидравлический характер.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

ГТЦ использует для своей работы свойство жидкости к сохранению своей «формы» под давлением. Конструкция устройства включает главный цилиндр, состоящий из двух секций каждая со своим гидравлическим контуром. Устанавливается ГТЦ непосредственно на вакуумном усилителе.

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

1. Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
2. Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
3. Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
4. Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Какие причины укажут на неисправность

DmitryCorsten Блог Коды ошибок бортовых компьютеров семейства Самара-2 ВАЗ 2113, ВАЗ 2114,ВАЗ 2115

Понять, что в работе главного цилиндра сцепления проявляются неисправности, помогут следующие признаки:

• резкое снижение в бачке уровня рабочей жидкости;
• следы подтеков в области расположения рабочего и основного цилиндра;
• своеобразный «провал» при нажатии педали сцепления;
• невозможность полностью нажать на педаль сцепления.

Среди основных видов неисправностей, которые отметили специалисты, стоит выделить следующие:

• неисправность самого цилиндра;
• изношенность манжетов или поршня;
• наполнение системы некачественной тормозной жидкостью, в составе которой могут быть как многочисленные пылинки, так и переизбыток влаги.

Чтобы устранить причины неисправности главного элемента, впору задействовать два способа – заменить пришедший в непригодность на новый или устранить незначительную поломку самостоятельно ремонтом. Однако стоит понимать, что ремонту подлежат только резиновые манжеты и корпус, да и к тому же ремонт комплектующих не всегда даст ожидаемого результата. Также необходимо отметить, что касается пыльника, то его тоже нужно осмотреть на наличие больших загрязнений. По мнению специалистов, лучше всего полностью заменить цилиндр, тем более что его стоимость не превышает 550 рублей.

Симптомы поломки ГТЦ

Главный симптом или признак поломки тормозного цилиндра — это неравномерность подачи жидкости к колесам, из-за чего происходит нарушение в работе срабатывание тормозов.

Износ уплотнительных манжет влияет на давление. Если резиновые уплотнения стали не плотными, давление в системе уже меньше (подробнее ниже смотрите на видео).

Если в жидкости есть частички абразивных веществ (песок, камешки), то на поршне и цилиндре появятся задиры и быстро износятся резиновые уплотнительные манжеты.

Как видите, некачественная тормозная жидкость, то есть не чистая, имеющая примеси, засорит отверстия и сделает царапины и задиры на соприкасаемых трущихся поверхностях.

При обнаружении симптомов, признаков неисправности тормозной системы, найти, отремонтировать или заменить нужно срочно, так как эта система безопасности и управления транспортом.

Если педаль тормоза нажимается без усилий, или вообще проваливается, то причина в утечке жидкости, или в компрессионном отверстии. Если отверстие компрессии закупорится или закроется, то давление не будет создаваться. Также, может произойти заедание поршня. При заедании поршня, педаль тормоза будет нажиматься незначительно. Признаком заедания поршня может быть срабатывание тормозов даже, если педаль не нажата.

Инструкция

Уровень тормозной жидкости в бачке должен быть достаточным (выше средины или до отметки MAX). При недостаточном количестве жидкости произойдет завоздушивание тормозной системы, что существенно усложнит работу, ведь помимо замены ЗТЦ необходимо будет прокачивать систему. Ниже приведена пошаговая инструкция замены тормозного цилиндра на заднем колесе на примере автомобиля ВАЗ 2101-07.

Замена заднего тормозного цилиндра

Шаг 1. Поднимите заднее колесо домкратом и вывесьте колесо.

Поддомкрачивание заднего колеса

Шаг 2. Подставьте под автомобиль надежную опору. Нельзя проводить ремонтные работы на домкрате, даже если он выглядит прочным и надежным.

Установка надежной опоры под авто

Шаг 3. Снимите машину с ручника.

Снятие с ручного тормоза

Шаг 4. Подложите что-нибудь под передние колеса. Это позволит надежно зафиксировать транспортное средство.

Фиксация колес автомобиля

Шаг 5. Снимите заднее колесо.

Снятие заднего колеса

Шаг 6. Открутите две направляющие колесного диска и снимите тормозной барабан.

Демонтаж тормозного барабана

Шаг 7. Отсоедините тормозную трубку от цилиндра. Сделать это желательно специальным ключом, чтобы не сорвать грани на штуцере.

Инструменты для отсоединения тормозной трубки

Шаг 8. Будьте осторожны при выкручивании штуцера. Он может проворачиваться вместе с трубкой и тогда придется менять еще и трубку.

Выкручивание штуцера

Шаг 9. Снимите колпачок от штуцера прокачки. Он нужен для того, чтобы из тормозной трубки не вытекала жидкость.

Снятие колпачка от штуцера прокачки

Шаг 10. Наденьте резиновый колпачок на тормозную трубку. Он также защитит трубку от налипания на нее грязи.

Защита тормозной трубки резиновым колпачком

Шаг 11. Открутите два болта крепления тормозного цилиндра к опорному щиту.

Выкручивание болтов крепления тормозного цилиндра

Шаг 12. Извлеките тормозной цилиндр с машины.

Снятие заднего тормозного цилиндра

Шаг 13. Заложите немного специальной смазки под пыльники новых цилиндров. Она нужна для защиты детали от коррозии.

Нанесение смазки под пыльники цилиндров

Шаг 14. Так выглядит старый и новый тормозной цилиндр. При визуальном сравнении деталей можно выявить признаки износа.

Визуальный осмотр тормозного цилиндра

Шаг 15. Установите новый ЗТЦ на место. Поскольку его поршни разведены, то с установкой проблем не должно возникать.

Установка нового ЗТЦ

Шаг 16. Затяните болты крепления цилиндра к опорному щиту.

Крепление цилиндра к опорному щиту

Шаг 17. Извлеките из цилиндра резиновую заглушку. Снимать заглушку желательно в самый последний момент, чтобы избежать попадания грязи в деталь.

Извлечение заглушки с цилиндра

Шаг 18. Присоедините к цилиндру тормозную трубку.

Подключение тормозной трубки к цилиндру

Шаг 19. Тщательно очистьте от грязи и коррозии полуось и барабан.

Очистка барабана от грязи и коррозии

Шаг 20. Нанесите на места прилегания деталей какую-нибудь высокотемпературную смазку. В любой книге по ремонту автомобилей ВАЗ об этом написано, но, к сожалению, сейчас люди читать не любят.

Нанесение высокотемпературной смазки

Шаг 21. Установите на место барабан и закрутите две направляющие колесного диска.

Установка тормозного барабана

Шаг 22. Поставьте обратно снятое колесо и, убрав из-под машины опору, спустите ее с домкрата. Не забудьте забрать то, что вы подкладывали под передние колеса. На этом замену заднего тормозного цилиндра можно считать оконченной.

Установка колеса на автомобиль

Последствия несвоевременной замены

Что может случиться, если неисправный тормозной цилиндр вовремя не заменить? На самом деле последствия могут быть разными:

• постоянное вытекание тормозной жидкости из системы;
• снижение эффективности тормозов из-за попадания жидкости на поверхность накладок;
• полный отказ системы торможения за счет разгерметизации цилиндра.

Если не менять тормозной цилиндр Все эти последствия нельзя назвать приятными, ведь они принесут владельцу много хлопот. К тому же езда с неисправной системой торможения угрожает безопасности водителя и пассажиров

Но чтобы избежать неприятных и опасных последствий, важно своевременно менять ЗТЦ и ремонтировать другие неисправности системы

Отказ тормозной системы из-за неисправности ЗТЦ

Некоторые советы

1. Если начались проблемы с тормозами, в первую очередь нужно произвести внешний осмотр ТС: проверить уровень жидкости в бачке, убедиться, что не подтекают передние/задние цилиндры. В гидравлике тормозов не должно быть даже пятен ТЖ.
2. «Тормозуху» обязательно следует заливать одной и той же марки, полностью замену ТЖ рекомендуется проводить не реже чем один раз в два года.
3. Если в ГТЦ выявлены неисправности, и он уже прослужил не менее года, целесообразнее его заменить полностью, чем ремонтировать. То же самое можно сказать и о задних рабочих цилиндриках.
4. Прежде чем менять ГТЦ, следует из него удалить тормозную жидкость, обычно такую операцию делают с помощью шприца.
5. Обычно течь главного цилиндра не видна, но если есть какие-либо подозрения, что это деталь неисправна, следует снять ГТЦ – следы подтеков у него будут сзади, и это говорит о его неисправном состоянии.
6. Если при внешнем осмотре на тормозных шлангах были обнаружены трещины, лучше не рисковать и сразу заменить дефектные детали.

Для каждого автомобилиста поломка машины огорчение, но многие проблемы можно решить без СТО благодаря готовому ремкомплекту. Для главных тормозных цилиндров такие наборы тоже существуют, а вот как ими воспользоваться, разберемся ниже.
