Свечи накаливания – что заводит ваш дизель?

Выбор свечей накаливания для дизельного двигателя Рено Меган 2 можно ли подобрать аналоги

Выявить проблему лучше всего удается в холодное время года. Если неисправна одна деталь, дизель запустится с трудом и работать будет крайне неустойчиво. Если нерабочими оказались два и более элемента, мотор может вообще не запуститься. Второй признак – густой белый дым из выхлопной трубы. Если оба симптома в наличии, необходимо проверить все свечи накаливания. Причинами их неисправности могут быть:

  • выработка ресурса;

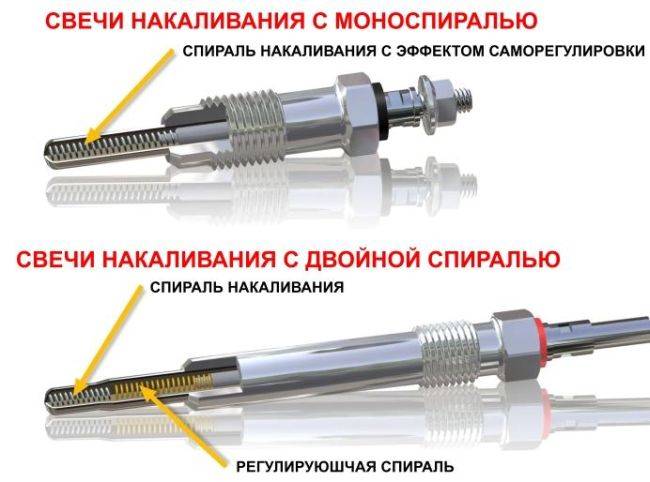

  • проблемы со спиралью: плохой нагрев, замыкание со стержнем или ее разрыв (перегорание) — последняя неисправность связана с чрезмерно высокой температурой газов, что получается из-за большого нагара на стенках цилиндра;
  • нарушения целостности электропроводки;
  • поломка управляющей аппаратуры: несвоевременный впрыск или недостаточное его давление.

Слабый разогрев спирали выявляется по времени ее разогрева, которое должно составлять не более 50 секунд. Чтобы убедиться в исправности элемента накаливания, выкрутите ее и центральный контакт присоедините к плюсу аккумулятора, а корпус к минусу. Если нагрев нормальный и происходит менее чем за минуту, значит, дело в неисправной электропроводке или плохом контакте.

Как еще можно проверить исправность пусковых элементов дизельного двигателя без вывертывания? Приготовьте мультиметр и переключите его в режим измерения сопротивления. Отсоедините центральный провод от контакта и прикоснитесь к нему плюсовым щупом (минус – на корпус). Если стрелка прибора не шевелится – деталь неисправна.

  1. Выбор элементов зажигания должен склоняться к оригинальным, серийным изделиям, подходящим под определенные параметры двигателя. Кодовое обозначение свечей накаливания для дизельного двигателя под Рено Меган 2 таково: «Renault 8200490950».
  2. Некачественные аналоги могут негативно сказаться на работе двигателя и привести к дальнейшему ремонту топливной системы. Советуют аналогичные элементы накаливания под номерами: «Bosch 0 250 202 022», «Beru 8200464077».
  3. Для дизельного мотора электроды рассчитаны на работу при высоком давлении и экстремальным подогревом. Они имеют другую конструкцию и номинальное напряжение. Главное требование – чтобы минимальное напряжение составляло 11 вольт. Такие свечи пойдут к 1,5 и 2.0 двигателям.
  4. специальной техникой для диагностики под названием «Renault — Clip» . Мастер должен знать, что ошибка будет отмечена на оборудовании как «df025».

Срок службы свечи зависит от ее конструктивных особенностей, материала электрода и условий эксплуатации. Штифтовые конструкции в среднем имеют ресурс до 30 тысяч километров пробега, но некоторые наиболее качественные способны обеспечивать бесперебойную работу до 60 тысяч километров эксплуатации.

Выполнять проверку неисправности свечей в дизельном двигателе лучше всего до наступления холодов, поскольку летом проблемы могут вовсе не проявляться. Наиболее распространенными неполадками этого элемента являются:

  • обрыв спирали;
  • разрушение или оплавление нагревательного стержня;
  • повреждение резьбы монтажного соединения.

Причинами неполадок могут служить как естественные процессы, так и нарушения правил эксплуатации. В их числе:

  • перегрев нагревательного элемента при подаче слишком высокого напряжения;
  • неисправность двигателя и нарушение режимов впрыска топлива;
  • загрязнение форсунок мотора;
  • повреждение корпуса наконечника;
  • некорректная установка свечи в двигатель;
  • электрохимическая коррозия;
  • неисправность электронного блока управления.

Для более эффективной работы свеча должна устанавливаться точно на периферии воронки топливовоздушной смеси. При этом она должна быть продвинута достаточно глубоко в камеру сгорания или в форкамеру. Диагностику и замену этого элемента следует доверять профессионалам.

Как механик диагностирует ошибку P0674?

Для надлежащего диагностирования ошибки P0674 потребуется усовершенствованный сканер OBD-II и цифровой вольтомметр. Механик выполнит следующее:

  • Подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок
  • Очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0674 снова
  • Если код ошибки появится снова, проверит электрические провода и соединители и при необходимости отремонтирует или заменит все закороченные, оборванные, поврежденные или подвергнутые действию коррозии компоненты
  • Проверит наличие сигнала опорного напряжения и заземления, а также измерит сопротивление в цепи свечи накаливания цилиндра 4 с помощью цифрового вольтомметра
  • Сравнит полученные значения со значениями, указанными в технических условиях производителя, и при необходимости заменит свечу накаливания
  • При отсутствии напряжения на разъеме свечи накаливания проверит, не перегорели ли предохранители
  • Проверит реле свечи накаливания, а также модуль управления свечами накаливания
  • Если проблему не будет обнаружено, проверит и при необходимости заменит модуль управления силовым агрегатом (PCM)
  • Снова очистит присутствующие коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0674 снова, и определить, решена ли проблема

Как самостоятельно заменить свечи: алгоритм

Не забывайте о том, что при осуществлении замены нужно заменять все свечи накаливания вне зависимости от того, как они выглядят(даже если кажется, что они не имеют ни малейшего дефекта); визуальное состояние не является критерием качества. Подбор свечей происходит с учетом конкретного типа дизельного двигателя.

Снимаем защитные элементы

Свечи накала находятся в верхней части головки цилиндрического блока(невдалеке от форсунок дизеля). Иногда их нельзя увидеть сходу, поскольку двигатель закрыт специальной крышкой(сделанной из пластика) либо кожухом. Для того, чтобы получить доступ к интересующей области, эти защитные элементы нужно демонтировать.

Демонтаж калильных свечей

Выполнив все вышеописанные процедуры, можно приступать к демонтажу калильных свечей

Здесь вам потребуется ключ-трещотка, с помощью которого их можно выкрутить; главное — осторожность: легко можно уничтожить резьбу либо поломать саму свечу(о сложностях с необходимостью высверливания сломанных свечей говорилось в тексте выше)

Очистка контактов

Следующий шаг — очистка от грязи контактов, притом нужно выполнить ее на каждом из проводов свечи накала. Это обеспечит эффективную и бесперебойную работу всей системы, когда элементы будут вмонтированы в двигатель. Если контакт оказался«прикипевшим», вы можете демонтировать его с использованием плоской отвертки.

Зачистка отверстий

Промежуточный этап — зачистка отверстий, в которые свечи устанавливаются. Здесь вам потребуется особая разверстка, длина которой даёт возможность эффективной очистки«колодцев» для монтажа. Прежде, чем вкручивать на разверстку, нужно нанести специальное смазочное вещество. Далее разверстка вкручивается в каждый из«колодцев». Нюанс: желательно использование штатной(а не универсальной) разверстки. Также рекомендуется зачистить отложения в каналах напором сжатого воздуха.

Монтаж и проверка

Последний этап — непосредственно установка новых калильных свечей на дизель. Сделать это несложно, однако есть определенные нюансы, касающиеся фиксации: затягивать нужно до тех пор, пока вы не почувствуете легкое сопротивление. Момент затягивания может быть отрегулирован с помощью динамометрического ключа; он составляет 15 ньютонов на метр. Если вы перетянете, то в следующей раз при замене столкнетесь с вероятностью сломать свечу в отверстии.

После завершения процедуры очищенные наконечники проводов устанавливаются обратно на посадочные места и крепятся посредством гаек

Важно удостовериться в том, что они зафиксированы надежным образом, а также уточнить полное закрытие свечных контактов. После этого обратно подсоединяется минусовая клемма и проверяется работоспособность системы

Для этого нужно повернуть ключ зажигания, запустить двигатель и посмотреть, насколько корректно он работает в режиме прогрева.

Несмотря на относительную простоту замены свечей дизеля и скромный набор необходимого инструмента, многие автовладельцы сталкиваются с трудностями проведения работ своими силами, поломками свеч при их демонтаже и повреждением резьбовых соединений. Быструю и качественную замену свечей зажигания Вам помогут произвести специалисты компании «Восток-Авто». Для этого просто заполните форму, размещенную ниже.

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

  1. Замер показания сопротивления;
  2. Способом прозвона (если поддерживается);
  3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

  1. Отсоединить питающий провод от свечи накала;
  2. Выставить на тестере регулятор в нужное положение;
  3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
  4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

  1. Отключаем от изделия запитывающий провод;
  2. Переводим мультиметр в режим амперметра;
  3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
  4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Блок в салоне

Основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя.

Основной блок

Фото пример

Схема

Назначение реле

  1. (105) Реле электродвигателя вентилятора отопителя — задний (вентиляция)
  2. (174) Реле очистителя/омывателя заднего стекла
  3. (30/109) Реле системы управления двигателем
  4. (18) Реле 1 вспомогательных цепей зажигания
  5. Резерв
  6. (22/21) Реле аварийной вентиляции (с повторителя ми указателей поворота на крыше)
  7. (95) Реле насоса омывателя фар
  8. (99) Реле прерывистого режима работы очистителя /омывателя лобового стекла
  9. (36) Зуммер предупреждения о не выключенных фарах
  10. (53) Реле противотуманных фар
  11. (53) Реле звукового сигнала
  12. (167) Реле топливного насоса

Расшифровка предохранителей

110А Левая фара — ближний свет, корректор фар
210А Правая фара — ближний свет, корректор фар
310А Лампы подсветки номерного знака
415А Очиститель /омыватель заднего стекла, реле 2 вспомогательных цепей зажигания, дополнительное оборудование
515А/20А Очиститель/ омыватель лобового стекла, обогреватели форсунок омывателя лобового стекла (05/01)
630А Система кондиционирования, электродвигатель вентилятора отопителя
710А Лампы переднего правого габарита /заднего правого габарита
810А Лампы переднего левого габарита /заднего левого габарита
920А Обогрев заднего стекла, обогрев наружного зеркала
1015А Противотуманные фары, противотуманные фонари
1110А левая фара-дальний свет
1210А Правая фара-дальний свет
1310А Звуковой сигнал
1410А Система ABS (c ESP), система управления АКПП, дополнительное оборудование, центральный замок, система поддержания скорости, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях фонарь(и) заднего хода
1510А Система управления двигателем, обогреватель системы вентиляции картера, система поддержания скорости, датчик скорости автомобиля
1615А Индикатор ABS, лампа подсветки вещевого ящика, указатели поворота, иммобилайзер, комбинация приборов
1710А Дополнительный отопитель
1820А Система управления двигателем, топливный насос
1910А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости
2010А Стоп-сигналы
2115А Аудиосистема, диагностический разъем (DLC), лампы освещения салона, навигационная система
2210А Предохранитель прикуривателя, магнитола

Дополнительный блок предохранителей

Он находится под основным блоком.

Обозначение

115А Разъем питания дополнительного оборудования
215А Разъем электрооборудования прицепа
310А Опознавательный плафон на крыше
420А Дополнительный отопитель (АС V/AH Y/A J T/AU F)
510А Антиблокировочная система тормозов(ABS)
6ЗА Телефон
715А Такси
810А Вентилятор на крыше
915А Аудиосистема, комбинация приборов
1015А Центральный замок
1115А Подогреватель сидений
1230А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла
13ЗА Телефон (ACV/AH Y/AJT/AU F)
1430А Система кондиционирования — ручное автоматическое управление температурой
1520А Дополнительный отопитель

Дополнительный блок реле 1

Расположен в верней части основного блока.

Схема

Описание

1(53) Реле насоса охлаждающей жидкости
2(125) Реле системы управления частотой вращения холостого хода (АМ)
3(137) Блок управления свечами накаливания (ABL)
4(53) Реле 2 вспомогательных цепей зажигания (некоторые модели)
5(53) Реле 2 вспомогательных цепей зажигания (AES, с кондиционером)
F1(30) Предохранитель цепи стеклоподъемников
F2(15) Блок управления двигателем
F3(15) Исполнительный механизм

Дополнительный блок реле 2

Он находится за приборной панелью в центре.

Схема

Обозначение

1(106) Реле дополнительного отопителя
2Переключающее реле динамика аудиосистемы /телефона
3(53) Реле электродвигателя вентилятора отопителя — задний (теплый воздух)
4(114) Реле электродвигателя вентилятора отопителя-автоматическое управление температурой
5(152) Реле клапана охлаждающей жидкости радиатора отопителя (задний отопитель)
6(38) Реле привода переключения забора воздуха(кондиционер /отопитель)
7(53) Реле генератора (AES, с генератором 150А)
8(53) Реле генератора (ACV/AUF, с генератором 150А/АКПП /автоматическим управлением температурой)
9(175) Реле выключателя запрещения запуска /реле фонарей заднего хода
10(87) Блок управления подключением ступиц колес

Самостоятельная замена

Обратите внимание, что при замене желательно менять сразу все свечи на новые независимо от их визуального состояния. Свечи накала подбираются согласно их соответствию для установки на тот или иной тип дизельного двигателя

Снятие защиты

Свечи накаливания зачастую располагаются в верхней части головки блока цилиндров (обычно рядом с дизельными форсунками). Их может быть не видно в том случае, если мотор сверху прикрыт пластиковой крышкой или защитным кожухом. Данную защиту необходимо демонтировать для обеспечения доступа.

Отсоединение клемм АКБ

Так как свечи накала представляют собой электрический нагревательный элемент, потребуется осуществить отсоединение от АКБ минусовой клеммы. Затем производится откручивание небольших гаек, которые фиксируют наконечники высоковольтных проводов на контактных стержнях калильных свечей. Провод подключается к верхней части свечи. Указанную гайку необходимо отвернуть при помощи гаечного ключа, а сам провод можно немного сдвинуть, чтобы он не мешал дальнейшему снятию свечей накаливания.

Выкручивание калильных свечей

Следующим шагом становится выкручивание свечей при помощи ключа-трещотки. Выкручивать необходимо предельно аккуратно, чтобы не повредить резьбу в ГБЦ. Также существует риск сломать саму свечу, в результате чего могут возникнуть дополнительные сложности с последующим высверливанием стрежня и восстановлением резьбы.

Зачистка контактов

Далее необходимо произвести зачистку от загрязнений контактов на каждом высоковольтном проводе свечи накала. Это необходимо для полной работоспособности новых свечей после их установки на дизельный двигатель. Если контакт «прикипел», тогда его можно без особых затруднений снять при помощи плоской отвертки.

Удаление грязи из свечных отверстий

Отдельно стоит отметить процедуру очистки от нагара отверстий для установки свечей. Для этого понадобится специальная развертка, длинна которой позволит эффективно очистить свечные колодцы. Перед вкручиванием на развертку необходимо нанести смазку. Указанную развертку нужно вкрутить в каждое отверстие. Для процедуры лучше использовать не универсальную, а штатную развертку. Если имеется такая возможность, дополнительно необходимо удалить отложения из каналов при помощи сжатого воздуха.

Установка новых свечей накала

После очистки производится установка новых и/или заранее проверенных на работоспособность калильных свечей на дизельный двигатель. Затягивать свечи необходимо до появления небольшого сопротивления. Момент затяжки регулируется динамометрическим ключом и составляет 15 Нм. Перетяжка может привести к тому, что в процессе следующей замены будет присутствовать риск поломки свечи в колодце при попытке демонтажа.

Когда установка новых элементов на все цилиндры завершена, очищенные наконечники свечных проводов ставятся обратно на посадочное место, осуществляется их фиксация при помощи гайки и гаечного ключа. Необходимо убедиться в том, что наконечники проводов плотно закреплены, а также реализовано полное закрытие контактов свечей.

Затем можно присоединить минусовую клемму к АКБ. Дальнейшим шагом будет проверка установленных свечей. Проверять следует в штатном порядке: повернуть ключ зажигания, осуществить запуск дизеля, а после оценить работу ДВС в режиме прогрева. Если мотор уверенно запустился, работает ровно и без сбоев, тогда свечи накала полностью работоспособны. В противном случае необходимо провести повторную диагностику дизельного ДВС для поиска потенциальной неисправности.

Доступные способы самостоятельной проверки свечей накала дизельного двигателя. Диагностика калильных свечей со снятием, проверка тестером, на искру.

Причины затрудненного «холодного» пуска дизельного двигателя. Компрессия, свечи накаливания, дизельные форсунки, ТНВД, парафин или вода в топливной системе.

Признаки неработающего цилиндра (троение и вибрации) дизельного двигателя. Поиск неисправности: компрессия, дизельные форсунки, свечи накала, ТНВД и другие.

Синий выхлоп дизельного мотора, неисправности и причины появления сизого выхлопа дизеля. Износ цилиндропоршневой группы, компрессия, подача дизтоплива.

Запуск дизельного мотора зимой. Присадки-антигели в солярку, керосин и замена топливного фильтра. Обогрев топливного бака, свечи накаливания, аккумулятор.

Главные причины затрудненного пуска горячего дизельного двигателя. Проблемы с плунжерной парой ТНВД, перелив топлива через дизельные форсунки, датчики.

Состояние двигателя по цвету свечей зажигания

Исправность мотора и свечей зажигания определяется по цвету налета, который присутствует на электродах. Мы не будем описывать все возможные варианты диагностики состояния двигателя по цвету свечей зажигания, так как это тема большой отдельной статьи. Отметим только, что рабочая свеча в норме имеет светлый серовато-коричневый налет.

Появление на электроде черной сухой копоти указывает на необходимость проверки топливной системы ДВС. Такие отложения формируются в случае работы мотора на сильно обогащенной смеси. Свечу зажигания в этом случае можно очистить и вкрутить обратно в двигатель для дальнейшего использования.

Установка очищенных или новых свечей зажигания в двигатель на начальном этапе производится руками. Другими словами, свечи нужно «наживить» от руки, то есть аккуратно ввернуть в свечные колодцы без использования ключа. Если свеча легко вкрутилась по резьбе, тогда элемент можно довернуть ключом до момента контакта конической части с головкой блока цилиндров.

Помните, при закручивании свечей зажигания крайне желательно точно соблюдать момент затяжки, который указан в технической документации для конкретного типа двигателя! Перетяжка свечи зажигания может привести к необходимости последующего ремонта ГБЦ и другим последствиям. Что касается слабо закрученных свечей, недокрученная свеча зажигания может вызвать сбои в работе ДВС.

Визуальная проверка свечей накала

Визуальная проверка позволяет выявить не только дефекты, но и работу топливной системы, срабатывание электронного управления, состояние поршневой, поэтому всегда внимательно осматривайте свечи накала, коль уже они сняты.

На свече есть дефекты

Если свечи ещё не выбегали свой ресурс, но уже имеют следы перегрева (примерно посередине нагреваемого стерженька), корпус вздувается и по сторонам разбегаются трещины, то это:

  1. Слишком высокое напряжение. Нужно измерить мультиметром напряжение в бортовой сети.
  2. Реле накала свечей долго не отключается. Засеките время срабатывание по щелчкам либо проверьте реле омметром.
Оплавление кончика свечи

Может происходить по причинам:

  1. Раннего впрыска топливной смеси.
  2. Загрязнения форсунок, вследствие чего распыл происходит неправильно. Можно проверить факел впрыска на специальном стенде.
  3. Слабая компрессия и позднее зажигание, а соответственно — перегрев.
  4. Накрылся напорный клапан. Тогда мотор будет достаточно жестко работать, а если попустить (на работающем моторе) гайку подводящего к форсунке топливопровода, то из под нее пойдет не топливо, а пена.

При визуальной проверке самой тонкой части свечи (та, которая и находится в форкамере) смотрите, чтобы она была хоть и потемневшей, но не с оплавленным железным корпусом, и без трещин. Потому, что даже если она и работает еще, то это будет продолжаться недолго, и вскорости придется снова проверять ее работу.

Кстати говоря, плохая работа свечи может случиться по причине недостаточного контакта с питающей шиной. При слабой затяжке гайки из-за вибрации, она приоткручивается. Но и тянуть сильно не стоит, можно повредить электрод. Часто свечи повреждаются непрофессиональными действиями при выкручивании/закручивании. Не редкость, что неправильное усилие крутящего момента может привести к потере компрессии, а их вибрация разрушает сердечник в керамических свечах накаливания.

Свечи накаливания – достаточно хрупкие, так что выкручивать их с двигателя, желательно, только если требуется замена. Причем, производить затяжку следует с помощью динамометрического ключа, поскольку усилие не должно превышать 20 Нм. Круглые гайки крепления электрического провода затягиваются только вручную; если шестигранные – ключом (но без нажима). Если применить большое усилие, то это скажется на зазоре (сузится) между металлическим корпусом и калильной трубкой и свеча начнет перегреваться.

Когда все вышеперечисленные проверки показали, что свечи в отличном состоянии, но при установке на двигатель они не работают, то тут нужно заняться электропроводкой и первое, с чего стоит начинать, это с предохранителей, датчиков и реле свечей накала.

Проверку реле времени и датчиков лучше доверить специалистам. Следует помнить, что система подогрева работает только на «холодном» двигателе, температура которого не превышает +60°С.

Свеча зажигания – что это и зачем нужна?

Свеча зажигания – специальное устройство, основной задачей которого является поджигание горючей смеси, находящейся внутри ДВС. По принципу работы принято различать:

— свечи накаливания; — свечи дугового типа; — каталитические свечи; — искровые; — свечи из полупроводников; — плазменные и прочие.

Большинство двигателей, работающих на бензине или «тяжёлом» топливе, оснащаются искровыми свечами зажигания. Количество свечей определяет число цилиндров в моторе, в то время как эффективность работы силового агрегата во многом зависит от одновременной и бесперебойной работы свечей. Именно поэтому лучше устанавливать свечи одного типа, а в идеале — и вовсе из одного набора.

Как проверить свечи накала на дизеле? Есть ответ!

Свечи накала весьма полезное и необходимое для обладателей дизельных двигателей изобретение. Благодаря этим нагревательным приборам, зимний запуск дизеля происходит без каких-либо проблем. Однако, даже это, на первый взгляд, «морозостойкое» изобретение, нередко дает сбой или выходит из строя.

Сегодня в рубрике «Полезные советы» — свечи накаливания. В этой статье вы узнаете, как проверить свечи накала тремя различными способами.

Свечи накала или накаливания, или калильные свечи, кому как удобно, как я уже говорил, весьма важное изобретение. Благодаря этим «чудо-свечам», запуск дизельного мотора зимой происходит без особого труда, так сказать «с полутыка»

Задача свечей довольно банальна и проста — подогрев камеры сгорания для облегчения первого запуска двигателя. Современные свечи накала существенно отличаются от своих «предков». Первые свечи накаливания активировались при каждом запуске двигателя, современные аналоги умеют анализировать температуру окружающей среды и без необходимости (летом например) не включаются. Перед тем как проверить свечи накала, необходимо четко знать принцип работы свечей вашего автомобиля, чтобы не дай Бог, рабочие свечи не «записать» в нерабочие. Как правило, о включении калильных свечей сигнализирует специальный индикатор в виде спирали на панели приборов.

Способы проверки свечей накала1. Проверка свечей накала, используя АКБ.

Данный способ проверки позволяет понять причину неисправности нагревательных элементов. Принцип следующий: каждая свеча накала выкручивается и проверяется отдельно, при этом анализируется ее внешнее техническое состояние, а также работоспособность. К недостаткам можно отнести необходимость выкручивать свечи накаливания, для некоторых моделей авто это довольно большая проблема.

Итак, для проверки вам потребуется аккумулятор и кусок провода длинной полметра.

Берем свечу накала, переворачиваем ее нагревательным элементом вверх, затем центральный электрод свечи подсоединяем к «+» АКБ, а кусок провода подключаем к корпусу свечи и «-» АКБ. Если при этом вы увидели, что свеча довольно быстро и равномерно нагревается более чем наполовину, можно сделать вывод, что калильная свеча в порядке. Если же накал свечи происходит медленно, или нагревается только ее кончик, скорее всего свеча неисправна.

Видео — как проверить свечи накаливания на дизеле

https://youtube.com/watch?v=ixLCDINEwj0

2. Второй способ потребует наличия мультиметра или омметра.

Включаем прибор в положение тестирования сопротивления (омметр). Отсоединяем питание свечи накала. Плюсовой электрод мультиметра подключаем к центральному электроду свечи накала, второй минусовой электрод подсоединяем на корпус свечи. Смотрим, что показывает прибор: если стрелка шевелится и не отклонилась от нулевой отметки ни на одно деление, скорее всего, имеется пробой в нагревательном элементе. Лечится такая поломка заменой свечи накала. Недостатком данного способа проверки является то, что он позволяет обнаружить лишь полностью «мертвую» свечу накаливания, обнаружить слабый накал нагревательного элемента при помощи данного метода обнаружить не удастся.

3. Третий способ — проверка «искры» свечи накала или проверка искрообразования.

Да, да это не опечатка, эти свечи тоже проверяют на искру. Способ старый, но весьма эффективный, т. к. позволяет проверить степень искрообразования свечей накаливания. Для проверки вам необходимо иметь кусок провода (полметра-метр), концы которого будут зачищены с обеих сторон (снять изоляцию 2-3 см с каждой стороны). Демонтируем свечи накала и отключаем питание. После этого подключаем один конец провода к «+» АКБ, а вторым концом быстро проводим касательное движение по центральному электроду свечи накала. Короче, касание должно быть похоже на черкание спичками по спичечной коробке. Во время теста исправный нагревательный элемент должен демонстрировать сильную искру. Если искра слабая — свеча накала слабо нагревается, возможно скоро полностью выйдет из строя. Полностью «мертвая» свеча накала не даст вообще никакой искры. Недостаток данной проверки в том, что на новых автомобилях, «нафаршированных» электроникой, данный метод может вывести из строя ЭБУ. Поэтому, перед тем как проверить свечи накала на искру убедитесь в том, что такой метод не причинит вреда вашему авто.

Видео — как проверить свечи накала «на искру»

https://youtube.com/watch?v=PP4aCPuPg44

Проверка свечей накала при помощи аккумулятора

Для проверки нужно всего ничего — буквально кусок изолированного провода и рабочий аккумулятор:

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Рассчитать стоимость

Для более точной проверки неплохо было бы измерить скорость, с которой кончик свечи нагревается до вишнёвого цвета. Затем сравнить время разогрева каждой свечи относительно других.

Когда свечи хотя и работают, но разогреваются до разных температур и с разной скоростью, тогда, как результат, происходят рывки двигателя (одна уже зажигает топливную смесь, а другая лишь дожигает вдогонку). Довольно часто могут проверять сразу все свечи одновременно, подключив их не последовательно, как казалось бы, а параллельно, тогда все получат одинаковую силу тока.

Какой бензин экономичнее?

А92А95

Единственной трудностью данного метода является то, что придется выкручивать все свечи, а это иногда получается достаточно трудно и времязатратно. Но плюс также в том, что кроме проверки на нагрев свечей накала, заодно проверяем и на скрытый дефект.

Визуальная проверка позволяет выявить не только дефекты, но и работу топливной системы, срабатывание электронного управления, состояние поршневой, поэтому всегда внимательно осматривайте свечи накала, коль уже они сняты.

Если свечи ещё не выбегали свой ресурс, но уже имеют следы перегрева (примерно посередине нагреваемого стерженька), корпус вздувается и по сторонам разбегаются трещины, то это:

Оплавление кончика свечи
  1. Раннего впрыска топливной смеси.
  2. Загрязнения форсунок, вследствие чего распыл происходит неправильно. Можно проверить факел впрыска на специальном стенде.
  3. Слабая компрессия и позднее зажигание, а соответственно — перегрев.
  4. Накрылся напорный клапан. Тогда мотор будет достаточно жестко работать, а если попустить (на работающем моторе) гайку подводящего к форсунке топливопровода, то из под нее пойдет не топливо, а пена.

При визуальной проверке самой тонкой части свечи (та, которая и находится в форкамере) смотрите, чтобы она была хоть и потемневшей, но не с оплавленным железным корпусом, и без трещин. Потому, что даже если она и работает еще, то это будет продолжаться недолго, и вскорости придется снова проверять ее работу.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
