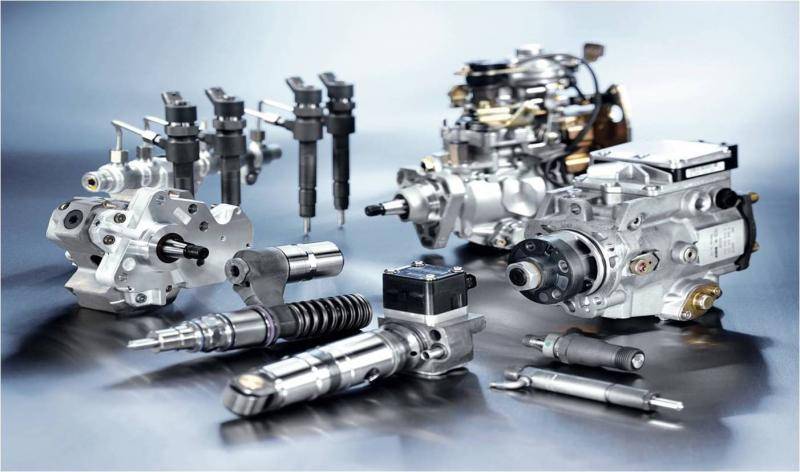

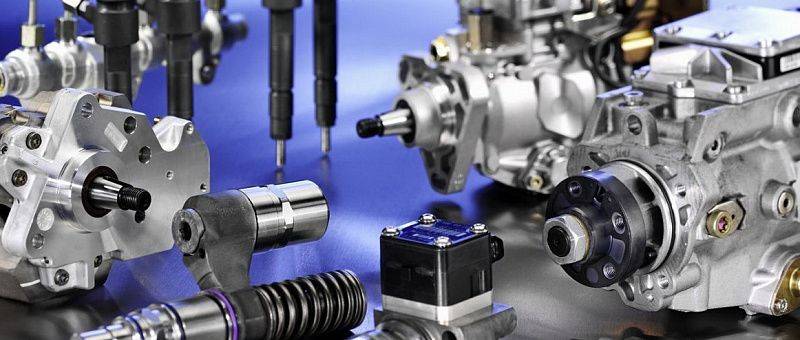

Ремонт топливной аппаратуры дизельных двигателей

Проверка ТНВД

Симптомы неисправности насоса сходны с поломками деталей двигателя, а также могут иметь схожесть с неисправностью охлаждающей системы автомобиля. Поэтому для диагностирования поломки непосредственно ТНВД необходимо проверить и убедиться в исправности деталей насоса.

В идеале диагностика ТНВД и поиск неисправностей может проводиться только на стенде — устройстве, позволяющем имитировать работу ТНВД в рабочих диапазонах. Однако так как стоимость стенда сравнима с ценой автомобиля, а для диагностики необходимо демонтировать ТНВД с автомобиля, то такие операции проводятся только в автосервисах.

В «боевых» условиях проверить ТНВД достаточно сложно, но, все-таки возможно. Однако нужно понимать, что в домашних условиях получится диагностировать только некоторые неисправности ТНВД, а полную картину даст только проверка на стенде.

Проверить плунжерные пары на наличие в них воды можно сняв ремень ГРМ и осторожно покрутив шкивом. Если шкив проворачивается с переменным усилием (из-за вращения кулачкового вала), то вода во втулках ТНВД отсутствует

Если шкив не проворачивается, то в системе ТНВД находится вода, что при запуске двигателя приведет к заклиниванию.
Давление в плунжерной паре можно проверить с помощью тестера ТАД-01А, КИ-4802 или любого другого подобного инструмента. Такой прибор можно изготовить даже самостоятельно, для этого потребуется мощный манометр. Тестер вкручивается в ТНВД на место топливной трубки или в центральное отверстие головки насоса. Показатели измерения должны составлять не менее 300 кг/см 2 . В обратном случае плунжерная пара изношена и нуждается в замене или восстановлении.
В дизельных автомобилях с электронным управлением ТНВД поломка может заключаться в обрыве датчика оборотов, расположенного на корпусе насоса. В таком случае топливо не поступает из ТНВД в форсунки цилиндров мотора. Для проверки датчика необходимо с помощью мультиметра измерить сопротивление на разъеме датчика, расположенного на крышке ТНВД. В случае отсутствия сопротивления произошел разрыв.
Если неисправность ТНВД заключается в утечке топлива, то, как правило, виноваты уплотнительные кольца узла. Чтобы проверить ТНВД на утечку необходимо при работающем двигателе покачать ось рычага ТНВД. Если при этом наблюдается утечка топлива, то резиновый уплотнитель в месте утечки нужно заменить. Если утечки возникают не на оси, а в других местах узла, например, в местах посадки плунжерных пар, то для диагностики придется разбирать ТНВД.

Пробег и гарантии при выполнении капремонта

Когда необходимо выполнять капитальный ремонт двигателя? Точную информацию вы найдете лишь в мануале вашего авто. В общих же словах можно ответить так: у отечественных машин пробег до выполнения соответствующих ремонтных работ составляет около 150 тысяч километров, у европейских иномарок — около 200 тысяч, а у «японцев» — 250 тысяч.

Что касается гарантии на выполненные работы, то здесь дело не только и не столько именно в ремонтных процедурах, сколько в качестве используемых при этом запасных частей. Если сказать в двух словах, то они обязательно должны быть с гарантией. К сожалению в наше время купить откровенный брак или подделку. Поэтому старайтесь покупать запасные части в магазинах, имеющих соответствующие лицензии, и желательно у проверенных продавцов. Это сведет к минимуму риски покупки некачественных товаров, а соответственно, увеличит вероятность соблюдения гарантии.

Многие уважающие себя мастерские сами предлагают своим клиентам проверенные, оригинальные и сертифицированные запасные части.

Выполнение капитального ремонта

В настоящее время практически все СТО, выполняющие капитальные ремонты двигателей, дают гарантию на свою работу. Как правило, она составляет 20…40 тысяч километров пробега. Хотя если двигатель отремонтирован хорошо, то проблем не должно возникнуть при значительно больших пробегах. Необходимо помнить, что после проведения капремонта двигатель наиболее подвержен новым поломкам в силу притирки новых деталей и узлов. Поэтому на первых 10 тысячах километров пробега старайтесь ездить в щадящем режиме, без резких рывков, ускорений и не на больших оборотах двигателя.

В связи с тем, что во время капитального ремонта мастерам приходится выполнять много сложных процедур, то время, потраченное на него, может оказаться значительным. Например:

Если необходимой запчасти на СТО нет и необходимо ждать ее доставки из-за рубежа, то срок выполнения ремонта может растянуться на 15…20 и более дней (во многом зависит от сроков поставки необходимой детали).
В случае наличия необходимых деталей, отсутствия оборудования для выполнения ремонта срок может растянуться на 5…8 дней.
Если же на СТО есть обычно капитальный ремонт занимает 3…4 дня, если не возникнет дополнительных препятствий или сложностей.

Желательно перед работой заранее оговорить с мастерами не только стоимость ремонта, но и сроки его выполнения. А лучше заключить официальный договор, имеющий юридическую силу. Это избавит вас от возможных недоразумений в будущем.

Вместо заключения

Напоследок хочется привести такую аксиому: ресурс работы двигателя напрямую зависит от ресурса работы его отдельных элементов. У иномарок ресурс обычно составляет 250-300 тысяч километров, в то время как у отечественных автомобилей только 150 тысяч. Чтобы двигатель работал как можно дольше без поломок, стоит соблюдать правила эксплуатации, которые были установленные заводом изготовителем, и проводить регулярное техническое обслуживание.

Виды и причины неисправностей ТНВД

Эксплуатация дизельных автомобилей показывает, что их работа зависит от различных параметров. В числе этих показателей – износ составляющих топливного насоса. Необходимо знать признаки, указывающие на проблемы в ТНВД.

Основные симптомы неполадок с топливным насосом, указывающие на необходимость ремонта:

топливная система дала течь;
двигатель стал потреблять больше топлива;
ремень ГРМ соскочил с шестерни привода топливного насоса;
двигатель стал запускаться с трудом;
мотор начал перегреваться;
появились необычные шумы при работе мотора;
двигатель стал больше дымить при обычных условиях работы.

Если хоть один из этих признаков имеет место, нужно оперативно отдать авто на диагностику и ремонт в профессиональную СТО. Там проверят работу насоса и установят процент износа каждого элемента. В случае необходимости произведут ремонт ТНВД, после чего его характеристики вернутся к заводским.

Топливные насосы высокого давления чаще всего проявляют следующие неполадки:

Сбои в работе, вызванные загрязнением. В ТНВД неизбежно попадают пыль и грязь из окружающей среды, а также нагар с поршней и внутренней части цилиндров. Загрязнения забивают клапаны и каналы, затрудняя ход плунжера. В итоге возрастает нагрузка на металл, из которого изготовлены части насоса. Усталость металла приводит к значительному снижению жесткости и прочности конструкции. Проблемы с загрязнением устраняются в ходе профилактики и ремонта.
Неравномерность подачи и распределения горючего. Такая неисправность возникает, если поводки плунжеров, зубья втулки, рейки, плунжера и нагнетательные клапаны существенно изношены. Также проблемы с нагнетанием топлива появляются в случае загрязнения или разрушения форсунок.
Выработка ресурса плунжерной пары. С течением временем плунжерная пара изнашивается и появляются «плавающие» обороты при работе двигателя на холостых оборотах. Также увеличивается расход горючего. Так как при этом снижается компрессия, то герметичность всей системы тоже нарушается. В особо запущенных случаях повреждается поверхность плунжера, тянущая за собой нестабильную работу двигателя и перегрев подшипников.
Брак изготовления. Некоторым автовладельцам приходится решать проблему повредившегося алюминиевого корпуса ТНВД. При этом на поверхности появляются явно видимые трещины. Эти повреждения могут распространяться вплоть до подшипников. Производственным браком также считается заклинивание втулки плунжера. Все эти неисправности решаются только полной заменой топливного насоса.
Износ и поломки подшипников. В результате этих неполадок ТНВД ухудшает рабочие параметры вследствие увеличения силы трения в движущихся частях.
Заклинивание поршня. Встречается ситуация, когда плунжер насоса заклинивает во втулке. Последствиями могут быть поломка шестерни, зубчатой рейки, вала с кулачками, регулятора или шпоночных соединений. Часто поршень заклинивает из-за попадания воды.
Износ движущихся частей из-за уменьшения количества смазки.
Ржавчина в паре плунжер-втулка из-за высокого содержания влаги в горючем.
Перегрев насоса несмотря на исправность охлаждения. Основные причины явления – недолив антифриза или забивание каналов охлаждающей жидкости.
Изнашивание сальников и прокладок. Следствием являются масляные подтеки, нестабильность работы мотора на холостых и высокая дымность выхлопных газов.

Диагностика и ремонт головки

После разборки двигателя перед чисткой детали мастер осматривает ГБЦ на предмет трещин. Чаще всего, трещины в детали появляются в промежутке между клапанами. Далее ремонт двигателя происходит по этапам:

Осмотр кромки клапана. В зависимости от марки авто, производитель устанавливает индивидуальные размеры для кромки клапана. Минимально допустимая — 0,5 мм. Если кромка отсутствует, клапан проваливается, происходит быстрое и неравномерное истирание фаски клапана. При работе двигателя на холостом ходу будет заметно недостаточное уплотнение детали. Для устранения недостатка или перешлифовывается фаска, или меняется клапан.
Трещины в головках дизельных агрегатов чаще всего диагностируются у моторов серии Toyota 2L-T. При этом если седло клапана выпадает из головки, мастера рекомендуют не использовать старое седло, менять головку полностью.
Шлифовка ГБЦ. После шлифовки деталь проверяется на кривизну на специальном стенде. В некоторых СТО проводят измерение на кривизну перед шлифовкой — это прописано в правилах по ремонту, рекомендованных производителем дизельных моторов. Допустимое искажение — 0,1 мм.
Промывка головки и продувка сжатым воздухом.
Контроль клапана. Допустимый износ стержня по диаметру — не более 0,1 мм. Если износ клапана больше, деталь подлежит замене, в противном случае клапан прогорит.
Проверка фаски, контактного кольца.
Проверка пружины

При переборке двигателя особое внимание уделяется пружине. Проверяется ее высота и степень отклонения от вертикальной линии

Если высота пружины меньше нормы, поршень будет доходить до клапана на высоких скоростях. Если кривизна пружины больше допустимой, клапан будет подклинивать на любых оборотах дизельного мотора.

Еще одной особенностью при ремонте дизельного двигателя называют замену прокладки ГБЦ. Если вовремя не заменить прокладку, водителю гарантированно понадобится ремонт всего силового блока. Прокладка используется как уплотнитель для:

охлаждающей системы мотора;
газораспределительного узла;
системы подачи масла.

Замена прокладки необходима при любом ремонте двигателя и в случае, если наблюдаются:

Следы подтекания моторного масла или охлаждающей жидкости на месте соединения головки и блока.
Если на масляном щупе при проверке уровня масла заметны следы охлаждающей жидкости в масляном бачке.
Белый дым при выхлопе (минуты прогрева авто зимой в расчет не берутся).
В радиаторе заметны пятна масла или пузырьки газа.

Провести замену прокладки можно самостоятельно, если использовать сертифицированную деталь из ремкомплекта.

Ремонт дизельного двигателя, как и бензинового, требует аккуратности и тщательного соблюдения норм при затяжке креплений.

В дизелях нельзя перекручивать болты или недостаточно их затягивать. Точность хода поршня, четкость затяжки крепежа — все это влияет на общее состояние мотора.

Сложность самостоятельного ремонта и диагностики очевидна, не у каждого водителя есть в наличии аппарат СОМАТ для ультразвуковой чистки деталей, стенд для разборки мотора (использовать подручные материалы не получится) и т. д. Поэтому для ремонта мотора следует искать профессионального автослесаря и надежное СТО.

Видео о ремонте дизельного мотора:

Авторемонт Статья о нюансах ремонта дизельного двигателя: мифы о дизеле, особенности, диагностика ГБЦ и другие важные моменты. В конце статьи — видео о ремонте дизельного агрегата.

Признаки неисправности дизельного двигателя

Запуск двигателя затруднен

Износ нагнетательных элементов насоса высокого давления. Неправильный угол опережения подачи топлива в двигателе. Износ распылителей, вызывающий плохое распыление топлива. Слишком низкое давление впрыска.

Нехватка топлива перед насосом высокого давления из-за попадания воздуха в систему подачи топлива. Неисправности подкачивающего топливного насоса. Слишком малая доза топлива при запуске, вызванная неправильной работой регулятора. Загустение топлива зимой. Неисправны свечи накаливания.

Снижение мощности двигателя

Износ прецизионных элементов топливного насоса высокого давления или регулятора. Неправильная регулировка насоса или всережимного регулятора. Неправильный угол опережения впрыска. Износ или повреждение распылителей. Чрезмерное снижение давления впрыска. Недостаточное количество топлива, подаваемого системой нагнетания, из-за засорения топливного фильтра, недостаточной производительности подкачивающего топливного насоса или попадания воздуха в топливную систему.

Повышенный расход топлива

Неверный угол опережения впрыска. Износ нагнетательных элементов насоса высокого давления. Неправильная регулировка насоса высокого давления. Износ или повреждение распылителей. Слишком большое снижение давления впрыска. Загрязнен воздушный фильтр. Утечка топлива. Недостаточная компрессия.

Черный дымный выхлоп

Плохое смесеобразование в камере сгорания из-за нагара или неплотного закрытия клапанов. Поздний впрыск топлива. Плохое распыление топлива форсунками. Неверные зазоры в клапанах. Недостаточная компрессия.

Серый или белый дымный выхлоп

Неверное опережение впрыска. Недостаточная компрессия. Пробита прокладка головки блока. Переохлаждение двигателя.

Жесткая работа двигателя

Слишком ранний впрыск топлива. Большая разница между дозами топлива, впрыскиваемого в разные цилиндры двигателя. Неправильная работа некоторых форсунок. Недостаточная компрессия.

Перегрев двигателя

Неправильный угол опережения впрыска. Плохое распыление топлива форсунками (струя вместо «факела»).

Не развивается полная мощность двигателя

Короткий ход у педали акселератора, неправильно отрегулирована тяга педали акселератора. Загрязнен воздушный фильтр. Воздух в системе питания. Повреждены топливопроводы. Неисправны крепления распылителей (форсунок). Распылители неисправны. Сбит угол опережения впрыска топлива. Неисправен топливный насос высокого давления.

Повышенный расход топлива

Негермётична система питания. Забит топливопровод слива (от насоса к топливному баку). Высокие обороты холостого хода или же сбито опережение впрыска. Плохо работает двигатель. Неисправны распылители, неисправны форсунки. Неисправен топливный насос высокого давления.

Повышенный шум двигателя

Загрязнения в системе питания, вследствие чего не работают распылители. Уплотнительные шайбы под распылителями отсутствуют или плохо установлены, распылитель слишком сильно (слишком слабо) завернут в головку цилиндров. Воздух в системе питания.

Неравномерная работа двигателя на холостом ходу

Неправильно установлены обороты холостого хода. Затруднен ход педали акселератора. Ослаб топливопровод подачи топлива между топливным насосом высокого давления и топливным фильтром. Повреждена опорная пластина насоса высокого давления. Неисправности в подаче топлива. Неисправны распылители, неисправны форсунки. Неправильное опережение впрыска.

Рекомендуем: Замена крана отопителя на ВАЗ-2113, 2114, 2115

Колебания частоты оборотов коленчатого вала

Износ регулятора оборотов. Разрегулирование или износ системы впрыска. Чрезмерное сопротивление перемещению элементов в системе регулирования. Попадание воздуха в топливную систему. Избыточное давление газов в картере.

Внезапная остановка двигателя

Смещение угла опережения нагнетания (нарушение соединения насоса с приводом). Засорение топливного фильтра и нехватка топлива, подаваемого в насос. Отсутствие подачи топлива, вызванное повреждением топливного насоса высокого давления или подкачивающего насоса. Повреждение трубопровода впрыска. Износ и перекос поршня-разделителя, ротора или поршней насоса высокого давления.

Часто выходят из строя калильные свечи

Неисправны форсунки в соответствующих цилиндрах.

Невозможно заглушить двигатель

Неисправен запорный электромагнитный клапан.

Повышается уровень моторного масла в картере

Течь через уплотнитель цепного или шестеренчатого привода насоса высокого давления.

Слабое торможение двигателем

Засорены сливные топливопроводы. Неверно установлены ускоренные обороты холостого хода.

Проведение капитального ремонта дизельного движка

Капитальный ремонт дизелей проводится в несколько этапов. Работники станций технического обслуживания и владельцы авто, решившие произвести ремонт дизельного движка своими руками, придерживаются следующей последовательности операций:

снятие агрегата;
разборка двигателя;
промывание и очищение деталей и узлов;
анализ состояния элементов для определения степени износа, образования растрескивания;
определение деталей и узлов, подлежащих замене на новые оригинальные образцы;
тщательная проверка коленчатого вала на предмет образований трещин и величины зазоров;
восстановление коленвала;
восстановление блока цилиндров;
ремонт головки блока цилиндров;
сборка дизельного двигателя;
проведение холодной обкатки на специализированном стенде;
регулировка количества токсичных газовых выбросов и проверка холостых оборотов двигателя.

При выполнении сборочных операций применяются специальные динамометрические ключи, чтобы обеспечить качественную затяжку всех установленных узлов и деталей.

Холодная обкатка предусматривает принудительное вращение коленчатого вала. Двигатели внутреннего сгорания нуждаются в обязательной заливке охлаждающей жидкости и машинного масла, соответствующей вязкости.

Категорически запрещено давать повышенную нагрузку на дизельный двигатель в виде буксировки транспортных средств и прицепов, использовать большие обороты до достижения пробега от 150 до 300 километров после проведения ремонтных мероприятий.

Когда необходимо регулировать впрыск

На заводе для регулировки ТНВД есть специальный станок. Поэтому он неплохо работает без регулировок. Но, бывают случаи, когда после каких либо ремонтных работ, приходится регулировать угол впрыска, например:

После замены газораспределительного ремня
Снимали ТНВД, и не можете установить его шкив по специальным отметкам.
Любые другие неизбежные ремонтные работы, нарушившие регулировку угла впрыска.

Напомню вам, дорогие читатели, что для полной регулировки ТНВД нужен специальный стенд. Поэтому разбирать его по деталям или вращать все имеющиеся на нем винты просто глупо. Вы разрегулируете устройство настолько, что потом без стенда уже никак не получится обратно настроить работу мотора. Поэтому не понимая что и зачем крутить не трогайте сами винт полной нагрузки насоса и прочие винты, потому что обратно вы их настроить не сможете. Вам ведь не нужны лишние проблемы и расходы?

Полезные рекомендации

Регулировать зажигание на дизельном движке можно такими способами:

Регулировка по отметкам, если они есть.
Подбор впрыска опытным путем.

Надежность, проблемы и ремонт двигателя 1HD-FTE/T/FT

Выпуск дизельных моторов 1HD был начат в 1990 году и появился он на автобусе Toyota Coaster и внедорожнике Land Cruiser 80. Этот рядный 6-ти цилиндровый мотор пришел на смену старому двигателю 12H-T с такой же компоновкой. Блок цилиндров 1HD отлит из чугуна с диаметром цилиндров 94 мм, внутри него стоит коленвал с ходом поршня 100 мм. Это дает приличный рабочий объем — 4.2 литра.

Блок цилиндров накрыли чугунной ГБЦ с неразделенными камерами сгорания и с одним распредвалом. Двигатели 1HD-FTE и 1HD-FT получили по 4 клапана на цилиндр. Диаметр впускных клапанов 33 мм, выпускных 30.5 мм, толщина ножки клапана 7 мм. Моторы 1HD-T имели 2 клапана на цилиндр, диаметр впускных 42.5 мм, выпускных 36 мм, а диаметр ножки клапана 8 мм.

На двигателях 1HD необходимо регулировать клапана раз в 40 тыс. км. Зазоры клапанов на холодном двигателе таковы: впуск 0.15-0.25 мм, выпуск 0.35-0.45 мм. На двигателе 1HDFTE зазоры такие: впускные клапаны 0.17-0.23 мм, выпускные 0.47-0.53 мм. Распредвал вращается с помощью зубчатого ремня, а замена ремня ГРМ предписана после каждых 100 тыс. км или каждые 80 тыс. км в условиях города.

На этих моторах используется непосредственный впрыск топлива. Дизели Тойота 1HD оснащались турбокомпрессором Toyota CT26, которая надувает 0.48 бар на 1HDT и 0.62 бар на 1HDFT. На двигателях 1HD-FTE стоит турбина Toyota CT20B.

Двигатели 1HDFTE отличались от 1HDFT улучшенным охлаждением в области выпускных клапанов и форсунок, новыми седлами выпускных клапанов, другими поршнями и степенью сжатия 18.8, вместо 18.6, здесь был увеличен объем моторного масла. А также, на 1HD-FT использован механический ТНВД, в то время как на 1HD-FTE уже электронный, еще на FTE используется другая крышка клапанов, новые распредвалы 216/246 вместо 224/246. Подобные модификации позволили получить больше мощности и крутящего момента во всем диапазоне.

Чтобы моторы соответствовали современным экологическим классам, здесь используется система рециркуляции отработавших газов EGR.

Вместе с турбированными 1HD, выпускались и родственные атмосферные дизели 1HZ .

Собирали 1HD до 2007 года, затем их заменили на дизель 1VD с конфигурацией V8.

Проблемы и недостатки дизельных двигателей Тойота 1HD

Дизели 1HD-FT имеют проблему с износом рокеров, оси рокеров и распредвала, это приводит к люфтам, рассухариванию клапанов и их встрече с поршнями. Во время очередной поездки на регулировку клапанов (а ее обязательно стоит делать каждые 40 тыс. км) стоит осмотреть состояние газораспределительного механизма

Важно вовремя заменить изношенную ось, изношенные рокера, если нужно, то и распредвал, впускные клапана, пружины клапанов, а также очистить закоксованные направляющие и грязный впускной коллектор. Вскрытие покажет, что нужно конкретно в вашем случае

Также хорошо будет заглушить клапан ЕГР, это неплохое решение не только для 1HD-FT, но и для всех дизелей 1HD, оно заметно облегчит жизнь мотору и увеличит его ресурс.

Несмотря на вышеописанное, турбированные дизели 1HD, как и атмосферные собратья 1HZ, простые, надежные и, при достойном регулярном обслуживании с использованием высококачественного масла и хорошего дизельного топлива, не доставляют никаких проблем. Ресурс 1HD легко может превысить 500-600-700 тыс. км.

Ремонт

Дизельные форсунки ремонтируют тогда, когда промывка оказалась безрезультатной. Весь ремонт, в сущности, сводится к замене закоксованного распылителя. Если проблема не исчезла, заменяется и обратный фильтр детали. Для работы нам потребуются следующие инструменты:

ремкомплект для Common Rail (состоит он из нового распылителя и обратного фильтра);
набор рожковых ключей;
спецсъёмник для этих деталей.

Последовательность ремонта

Съёмник устанавливается на извлекаемую форсунку.
Для извлечения форсунок Common Rail лучше всего пользоваться фирменным съёмником
В съёмник вставляется шток, на шток накручивается гайка с левой резьбой (эти штоки и гайки поставляются в комплекте с фирменными съёмниками).
На форсунку Common Rail устанавливается шток и гайка с левой резьбой
Рожковым ключом на 36 гайка ослабляется. Вместе с ней ослабляется и сам ремонтируемый элемент.
Теперь деталь вручную выкручивается из гнезда.
Предварительно ослабленная форсунка Common Rail извлекается вручную
На неё со стороны фильтра надевается рожковый ключ на 17, на крышку распылителя надевается ключ на 13. После чего ключ на 17 удерживается, а крышка распылителя ослабляется другим ключом.
Теперь ослабленная ключами крышка распылителя откручивается вручную.
Предварительно ослабленная ключами крышка распылителя форсунки Common Rail откручивается вручную
Из крышки аккуратно извлекается старый распылитель и заменяется новым.
С форсунки Common Rail снимается старый загрязнившийся распылитель
Из второй части извлекается обратный клапан.
Обратный клапан форсунки Common Rail можно снять после извлечения распылителя
Из обратного клапана извлекается возвратная пружина.
Возвратная пружина форсунки Common Rail извлекается из обратного клапана
Обратный клапан заменяется новым.
Снятый обратный клапан форсунки Common Rail заменяется новым, из ремкомплекта
После этого производится обратная сборка.

Это интересно: Обгон по встречной полосе

Описание двигателя 1HD

Производство двигателей серии 1HD началось в начале 80х годов 20 века. Первой в линейке силовых агрегатов появился двигатель с маркировкой 1HD-T, это был мотор в основе которого лежал чугунный блок и чугунная ГБЦ, двигатель развивал мощность в 165 лошадиных сил и обладал внушительными показателями крутящего момента в 360 Hm. Объем цилиндров составлял 4,2 литра, двигатель имел длинноходную архитектуру — ход поршня равен 100 мм, а диаметр цилиндра 94 мм, такая конструкция позволила добиться оптимального расхода топлива и великолепной тяги в любом диапазоне оборотов, что делает передвижение максимально комфортным в самых сложных условиях. Чугунная ГБЦ основана на системе SOHC — в ней используется один распредвал и 12 клапанов — по 2 на каждый цилиндр.

Привод ГРМ 1HD-T осуществлен ремнем, двигатель оснащен 8 клапанами, используется 1 распредвал После модернизации 1HD-T получил маркировку 1HD-FT, а также 24 клапанную ГБЦ, вместо прежних 12, а также более мощный ТНВД, который имеет ощутимо большую кулачковую шайбу. На двигатели устанавливалась турбина CT26, которая надувает 0,62 бара в моторе 1HD-FT вместо 0,48 в 1HD-T. Все эти доработки позволили получить прирост мощности в 10%, а крутящий момент вырос на 6%. Небольшой прирост обусловлен тем, что в годы производства 1HD-FT был введен стандарт ЕВРО 2 и японцам пришлось задушить двигатель, для того чтобы соответствовать новому экологическому стандарту. Однако если судить по мощностным графикам, то преимущество 1HD-FT, перед более старым собратом равно 20% в некоторых диапазонах оборотов.

1HD-FTE получил электронный ТНВД и другую турбину

Конечным двигателем в линейке стал 1HD-FTE, данный мотор был координально переработан — механический ТНВД был заменен электронным, также было доработано охлаждение ГБЦ, установлены поршни новой конструкции, которые позволили увеличить степень сжатия до 18,8 единиц. Еще двигатель оснастили новым распредвалом с фазой 224/246. Силовой агрегат получил другую турбину — CT20B. все это позволило достичь мощности в 202 лошадиные силы и получить огромный крутящий момент в 430 Hm, который доступен в диапазоне оборотов с 1200 до 3100 в минуту. Для того чтобы соответствовать экологическим нормам двигатели были оснащены системой EGR, которая нередко доставляла проблемы владельцам силовых агрегатов.
