Рулевая тяга – что нужно знать автомобилисту?

Замена рулевого механизма

От правильности работы модуля зависит жизнь и здоровье водятеля и пассажиров. Поэтому, при малейших проявлениях дефектов в работе механизма, следует немедленно приступить к его замене.

Первым делом надо ослабить гайки для снятия колеса. После его демонтажа, открывается свободный доступ к рулевой тяге. Фиксирующие гайки обрабатывают специальной смазкой (WD 40).

Далее при помощи ключей на 22 и 24 выкручивают гайку фиксации наконечника рулевой тяги. Для этого ключами сверху и снизу делают усилия, противоположные друг другу по направлению движения. После того, как гайка будет сорвана, выкручивают ее на 2 – 3 сантиметра и делают засечки, например, красным маркером на местах среза наконечника. Эта процедура необходима для того, чтобы потом при накрученном новом наконечнике, доехать до первой встречной мастерской (сделать развал-схождение).

Полностью срывают гайку наконечника рулевой тяги в месте крепления поворотного кулачка.

• Сильным воздействием монтировкой на тягу, бьют в петлю поворотного кулачка.
• Теперь можно накручивать новый наконечник до красной метки.

После выполнения всех операций нужно обязательно сделать развал-схождение рулевого колеса, чтобы не испортить резину.

Если понадобиться снять рулевую тягу и заменить ее на новую, выполняют следующие операции:

• После снятия наконечника отворачивают контргайку с рулевой тяги. Затем, поддев обычной отверткой защелку на внутреннем хомуте, снимают его с шаровой рейки.
• Снимают хомут.
• В устройстве есть небольшие фиксаторы, которые загинают и стягивают хомут по рулевой тяге.
• Снимают чехол с картера рулевого устройства.
• Отворачивают шаровой шарнир и отсоединяют рулевую тягу.

Замена на новую деталь осуществляется в обратном порядке. Но перед выполнением работ сначала смазывают резьбу и проверяют новый чехол на наличие повреждений.

Источник

Как своими руками диагностировать неисправности рулевого управления

Существует три способа проверки. Каждый из них имеет право на существование. Они дополняют друг друга. Но и по отдельности они могут указать на неисправный узел. Например, мы их использовали при . Сейчас более подробно рассмотрим их.

Диагностика на слух

Первым делом нужно добиться полной тишины в салоне, закрыть окна. Сделать пробную поездку по разным видам дорожного покрытия – с неровностями и без них. Задача этого способа – услышать подозрительные звуки в роботе рулевого управления. Кстати, таким образом можно провести предварительную .

Какие неисправности можно услышать?

1. При наезде на кочки будет хорошо слышен стук рулевой рейки и её тяг.
2. Поворот руля сопровождается посторонним шумом, особенно в крайних положениях руля. Это может быть признаком выхода из строя рейки или насоса гидроусилителя, если он установлен в машине.
3. При заведенном двигателе, когда машина стоит, можно услышать посторонний шум из-под капота. Это «передает привет» ГУР.

Диагностика при вращении руля

Да, такой способ тоже существует. Такую проверку желательно делать человеку с опытом езды на современных автомобилях, оснащенных или . Потому что, владельцы ВАЗ 2107, где нет подобных механизмов, признаки неисправности механизма не заметят.

1. Если при вращении руля ощущаются заедания или подклинивания – это неисправность подшипника вала или шаровых рулевых наконечников.
2. Тугой ход руля. Этот признак свидетельствует о поломке насоса или всего механизма усилителя рулевого управления. Нужно отметить, этот способ применяется только в статике, когда машина стоит на месте с запущенным мотором.
3. Ощущаются вибрации на руле. Если это происходит в статике, то скорее всего виной тому насос ГУР. При езде вибрация на руле может возникать при неисправности наконечников рулевых тяг, неправильном развале-схождении, износе ступичных подшипников. ШРУСы тоже могут быть виной этому, диски и шины влияют на появление этого признака.

Визуальная проверка элементов рулевого управления

Для этого понадобиться подъемник или яма. Под машину залазить нет необходимости, если при диагностике «на слух» не проявились явные неисправности.

На что нужно обращать внимание:

1. Масляные потеки на рулевой рейке и других элементов системы. Особенно это касается насоса ГУР.
2. Разрывы пыльников рейки, шаровых шарниров наконечников. Как говорилось выше, неисправные ШРУСы тоже могут влиять на результат диагностики. Поэтому, пока мы под машиной, также проверяем их.
3. Люфты в шаровых рулевых наконечниках.
4. Затяжку гаек регулировочных болтов развала-схождения колес.
5. Визуальные повреждения узлов и механизмов всей системы.

Кроме этого, обращаем внимание на равномерность износа шин. Если ли на них «шишки» и повреждения корда

Кроме этого, смотрим на целостность колесных дисков, они тоже могут стоять причиной появления признаков неисправности.

Желательно делать одновременную диагностику подвески и рулевого управления. Потому что, поломки в ходовой части сильно влияют на систему управления автомобилем. Это всё может передаваться на руль и влиять на управляемость машиной.

Замена рулевых наконечников своими руками, инструкция

Для проведения операции вам необходимо:

• купить новые наконечники (не забудьте, что для левой и правой стороны они разные, и что менять нужно с обеих сторон сразу, а не только с той, где обнаружен износ);

• специальный съемник, но если его нет, то можно обойтись молотком и монтажкой;

• ключи на 19”, 13” и динамометрический;

• плоскогубцы;

• проникающая смазка.

Инструкция, как сделать замену рулевых наконечников самостоятельно

1) Поставить автомобиль на домкрат и открутить колесо.

2) Очистить от пыли и грязи место соединения рулевого наконечника с поворотным кулаком (можно использовать металлическую щетку) и обработать его проникающей смазкой для облегчения процесса откручивания (вместо проникающей смазки можно использовать тормозную жидкость).

3) При помощи плоскогубцев снять шплинт фиксации резьбового соединения наконечника и открутить гайку.

4) При помощи специального съемника или монтажки с молотком выпрессовать полусферический палец из кулака.

5) Открутить болт крепления наконечника к тяге и выкрутить палец.

Подсказка: При выкручивании наконечника постарайтесь подсчитать количество оборотов, чтобы при установке новой детали соблюсти такое же расстояние. Это позволит вам избежать процедуры развала схождения колес.

Подсказка: Выкручивать палец нужно по часовой стрелке.

1) Вкрутить новый наконечник вместо старого и прикрепить к рулевой тяге, вставить полусферический палец в кулак, затянуть гайкой и зафиксировать ее положение при помощи шплинта.

2) Установить колесо на место и опустить авто с домкрата провести процедуру замены рулевого наконечника с другой стороны.

3) После ремонта рекомендуется заехать на СТО для проверки, нужно ли делать развал схождения колес. Только так вы сможете избежать возникновения вероятных проблем с управлением.

Если процедура замены рулевых наконечников своими руками вам показалась слишком сложной, вы не доверяете своей компетентности в этом вопросе или просто нет времени ее произвести, доверьте это дело профессионалам. Сделайте это безотлагательно, так как безопасность превыше всего.

Самостоятельная замена — стоит ли ввязываться?

Если у вас современный автомобиль с технологичной системой рулевого управления, намного проще и удобнее будет обратиться к специалистам из проверенной станции и получить приятный быстрый ремонт с минимальными затратами времени и без рисков некачественной работы. Отечественные машины и бюджетные иномарки вполне можно ремонтировать в собственном гараже, если у вас есть яма и опыт в выполнении определенных работ. По инструкциям из первого попавшегося видео ничего сделать не получится, нужен опыт, не лишней будет помощь товарища с опытом в этом деле.

Главные минусы самостоятельного ремонта:

это займет определенное время, порой для замены тяг и наконечников на сервисе уходит около 2-3 часов, в гараже на это может уйти намного больше времени, и это не очень радует владельца машины;
неточности установки вызовут проблемы в рулевом управлении, через пару сотен километров начнутся проблемы, которые обязательно приведут к очередному дорогостоящему ремонту;
вы вряд ли получите удовольствие от данной работы, с большой вероятностью получится ряд неприятностей, связанный с неудобным положением или невозможностью открутить определенный болт;
нужно понимать, как именно устанавливаются детали, в каком порядке необходимо производить разборку оборудования, иначе могут возникнуть неприятности с точки зрения сборки;
после выполнения работы необходимо провести ряд тестов, прежде чем выезжать на дороги общего пользования, это важно делать, даже если вы очень уверены в качестве своей работы.

Менять тяги и наконечники рулевого управления не так просто, как может показаться с первого взгляда. Нужно понимать, что эта процедура очень ответственная, так что лучше обратиться на сервис, если у вас есть любые сомнения. Также в случае возникновения проблем уже в процессе ремонта вам будет непросто вызвать мастера в свой гараж, чтобы закончить сборку оборудования. Так что намного лучше выполнить работу сразу в хорошем сервисе. Но если у вас есть опыт и уверенность в своих силах, то получится сэкономить пару-тройку тысяч рублей без особых проблем.

Предлагаем посмотреть видео с процессом замены тяг и наконечников:

Что такое рулевая тяга?

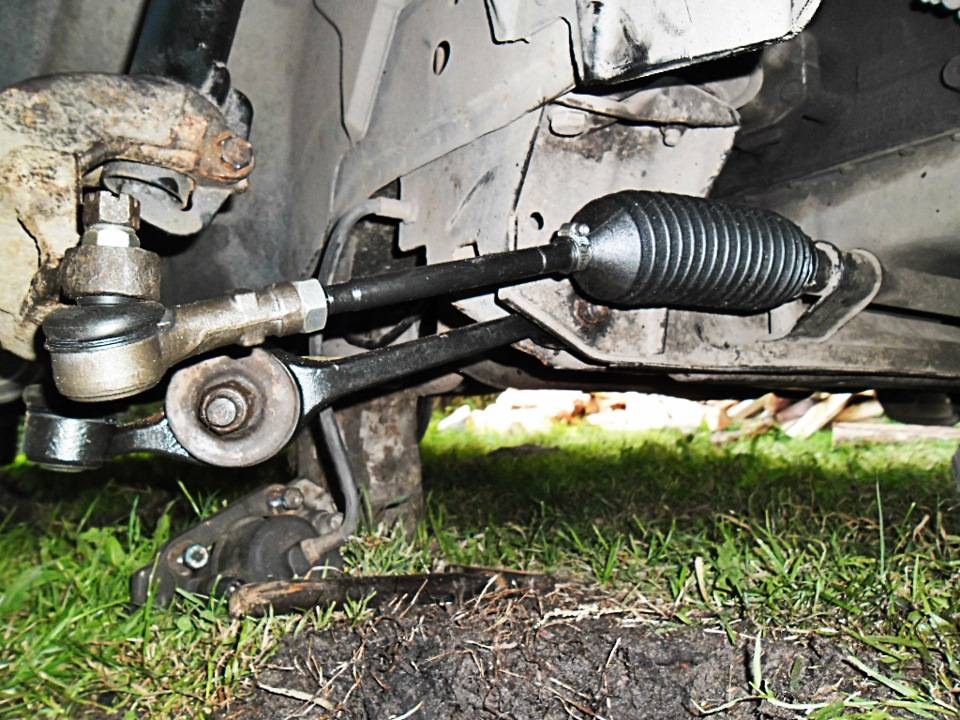

Рулевая тяга — элемент привода механизма рулевого управления колесных транспортных средств (за исключением тракторов и иной техники с ломающейся рамой); деталь в виде стержня с шаровым шарниром (шарнирами), обеспечивающая передачу усилия от рулевого механизма на рычаги поворотных кулаков колес и к другим компонентам привода рулевого управления.

Рулевое управление колесных транспортных средств делится на две основных части: рулевого механизма и его привода. Рулевой механизм управляется рулевым колесом, с его помощью создается усилие для отклонения управляемых колес. Это усилие передается на колеса с помощью привода, который представляет собой систему тяг и рычагов, соединенных шарнирами. Одними из основных деталей привода являются различные по расположению, конструкции и назначению рулевые тяги.

На рулевые тяги возлагается несколько функций:

• Передача усилия от рулевого механизма на связанные компоненты привода и непосредственно на рычаги поворотных кулаков колес;
• Удерживание выбранного угла поворота колес при выполнении маневров;
• Регулировка угла поворота управляемых колес в зависимости от положения рулевого колеса и другие регулировки рулевого привода в целом.

Рулевые тяги решают ответственную задачу по передаче усилий от рулевого механизма на управляемые колеса, поэтому при неисправности данные детали должны быть как можно скорее заменены. Но для верного выбора новой тяги, необходимо разобраться в существующих типах, конструкции и особенностях этих деталей.

Рулевой привод: для чего нужен и из чего он состоит

Рулевая тяга Honda Integra Type R

Несмотря на разные конструктивные особенности рулевого привода на различных моделях автомобилей, суть действия привода не меняется.

Основная функция рулевого привода в следующем: при повороте во время движения автомобиля, необходимо, чтобы не было бокового скольжения колес. То есть, управляемые колеса авто должны поворачиваться на разные углы: на большой угол – внутреннее колесо, на меньший угол – внешнее колесо.

Такую схему позволяет выполнять рулевая трапеция рулевого привода, состоящая из рулевых тяг.

• Средняя рулевая тяга.
• Правая рулевая тяга.
• Левая рулевая тяга.
• Рычаги колес: правый и левый.

При помощи шарниров продольная рулевая тяга связывается с рычагом рулевого механизма. При повороте рулевой сошки средняя рулевая тяга передвигается влево или вправо, и через боковые тяги обеспечивает поворот колес в нужном направлении и по нужной схеме.

Боковые тяги снабжены наконечниками (шарниры рулевых тяг), представляющими из себя полусферические пальцы, которые соединяются с резьбовыми наконечниками.

В рулевом механизме реечного типа, рулевой привод несколько проще. Он имеет в своей конструкции 2-е рулевые тяги, которые передают усилие на поворотные рычаги, и колеса поворачиваются в заданном направлении.

Самая «нежная» часть коротких тяг – рулевые наконечники (шарниры). Они являются деталями не ремонтируемыми, и меняются в сборе. Желательно менять наконечники с обеих сторон.

Сами рулевые тяги, как правило, из строя не выходят. Если только с помощью водителя, наехавшего на препятствие. На коротких тягах существует резьба, благодаря которой и производится регулировка угла схождения колес.

Это интересно: Что такое тяга рулевая боковая?

Как проверить рулевые тяги, наконечники тяг и шаровые шарниры на ВАЗ 2101-ВАЗ 2107?

Примечание!
Проверку удобней всего будет производить на так называемой канаве, потому что все элементы ходовой находятся лишь внизу автомобиля, поэтому под низ вам и придётся подлезть!

А так же учтите одну важную вещь, проверять состояние всех деталей нужно только таким образом, чтобы оба передних колеса автомобиля были нагружены всей массой автомобиля, поэтому если вы решите проверять состояние деталей на подъемнике, учтите эту деталь и по возможности под передние колёса подставьте упоры, а после чего чуть опустите автомобиль, чтобы передняя часть полностью загрузилась!

1) Для этого сперва при помощи металлической щётки, очистите все шарниры от налипшей грязи, для более удобной и точной работы.

Примечание!
Очищайте шарниры аккуратно, потому что на них установлены пыльника которые могут очень легко повредится! (Для примера пыльник указан на фото стрелкой)

2) Далее осмотрите состояние этих самых пыльников, трещины, а так же отслоение от окантовки или разрывы самой резины не допускаются.

3) После этого возьмите пыльник рукой и сдавите его, выход наружу смазки из под пыльника так же не допускается.

Примечание!
Эту же работу по проверки пыльника, проделайте с оставшимися шарнирами, при обнаружении дефектов на пыльнике замените его! (Поменять пыльники можно на примере той статьи под названием: «Замена рулевых тяг», на неё ещё чуть выше была дана ссылка)

4) Теперь чтобы проверить шаровые шарниры на исправность, возьмите в руки маркер и им нанесите метки на все заглушки каждого шарнира, для более точной замены.

5) После нанесения метки, возьмите штангенциркуль и им проверьте полную высоту наконечника шарнира, а после проверки запомните полученное значение.

6) Затем подоприте при помощи монтажной лопаты наконечник тяги вверх, до того насколько это будет возможно. После этого штангенциркулем повторно замерьте высоту шарнира, удерживая при этом монтажной лопатой наконечник, а после измерения запомните полученное значение или запишите его.

Примечание!
Когда оба значения будут получены сравните их, среднее значение которое у вас должно будет колебаться между первым замером и вторым, должно составить «1-1,5 мм», но не более. При слишком большом значении или при слишком маленьком, замените шарниры на новые!

7) Следом проверьте остальные шарниры на исправность, сперва замерив их высоту в спокойном состоянии, а затем подперев их для этого так же монтажной лопатой и после чего повторно замерев высоту и сопоставив оба значения.

8) Далее если вы хотите понять присутствует ли люфт в шарнире, то для этого попросите помощника сесть в ваш автомобиль и покачать аккуратно рулём в обе стороны.

Примечание!
А вы в это время должны будете взяться рукой за корпус шарнира, но обратите внимание на фото, большой палец руки должен обязательно стоять на сошке. После того как вы возьмётесь рукой, попросите помощника покачать рулевым колесом и вследствие чего вы ощутите люфт если он есть в системе!

9) После проделанной операции, проверьте остальные шарниры на наличия люфта, а те шарниры которые будут иметь люфт замените.

Примечание!
Если вы будете производить замену шарниров, то в таком случае после их замены обязательно отрегулируйте схождение колёс, воспользовавшись для этого статьей, под названием: «Регулировка схождения и развала колёс автомобиля»!

Дополнение:
В дополнение мы вам рекомендуем так же проверить люфт маятникового рычага, для этого:

1) Сперва возьмитесь рукой за сам маятниковый рыча и после чего с приличной силой покачайтесь его вверх и вниз, тем самым определите присутствует люфт в рычаге или же нет.

2) Далее откройте капот и переберитесь в подкапотное пространство, а находясь там разыщите корпус маятникового рычага (Указан красной стрелкой) и после чего приложите руку к корпусу и при этом касайтесь верхней шайбы которая указана синей стрелкой.

3) После этого попросите помощника покачать руль в разные стороны и тем самым поймите есть ли люфт в рычаге или нет.

Примечание!
Если люфт будет обнаружен, то тогда попробуйте подтянуть регулировочную гайку буквально на одну две прорези, а иначе большее затягивание может привести к проблемам! (Регулировочная гайку указана на фото выше, красной стрелкой)

В том случае если затяжка гайки не уберёт люфт, то тогда замените втулки рычага! (О том как заменить втулки, см. в статье: «Ремонт маятникового рычага»)

А если и замена втулок не поможет, то в таком случае полностью замените рычаг! (О том как заменить рычаг, читайте в статье под названием: «Замена маятникового рычага»)

Дополнительный видео-ролик:
Более детально о том как проверить рулевые тяги на исправность, смотрите в видео-ролике который расположен чуть ниже:

Что можно сделать

В определенных ситуациях становится очевидным, что стук или люфт возник в результате ослабления крепления реечного картера или незначительного естественного износа шестерни на руле и рейки. Если зацепление при взаимодействии шестерни руля и рейки не правильное, и руль поворачивается туго, делается несложная процедура подтягивания. До того, как подтянуть рулевую рейку, нужно проверить уровень масла в ее картере и при необходимости, долить до нужного объема.

Чтобы заняться регулированием рейки руля, автомобиль с выставленными прямо колесами, следует поднять на подъемнике или разместить на эстакаде. Двигатель должен быть выключен. Открывается доступ к рейке для детального осмотра, в том числе ее вала, корпуса, сальников и уплотнительных колец.

Простая регулировка рулевой рейки делается при помощи специального винта. Обычно он располагается в ее торцевой крышке. Задача операции – добиться ликвидации стука, люфта

Важно эту работу делать не спеша. Немного повернув ключ, каждый раз проверять наличие люфта

Он не должен превышать 10 градусов. В результате восстанавливается его свободное поворачивание в обе стороны и возврат в исходное положение.

Добившись удовлетворительного результата, проверить его на ходу. Не исключено, что руль станет поворачиваться тяжелее. В этом случае регулировочный винт слегка ослабляется. Если подтягивание оказалось безрезультатным, надо не откладывая ехать в автосервис. Зная, как подтягивается рулевая рейка, муторная процедура становиться быстрым и привычным занятием, особенно, если машина эксплуатируется в сложных дорожных условиях.

Считается, что рулевая рейка является достаточно капризным и не всегда надежным элементом машины

Понимание особенностей диагностики состояния этой важной части рулевого управления, регулярный и тщательный осмотр узла помогает своевременно выявить его неисправности. Это позволяет избежать потери управляемости и в следствии дорогостоящего ремонта

Признаки неисправности рулевой тяги и диагностика узла

Если же тяги пришли в непригодность, то, вероятней всего, произошло это по причине механического повреждения защитного чехла. Но это не единственное слабое место механизма. Грязь и пыль, попавшая внутрь узла, также приводит к частым поломкам. Неисправная рулевая тяга зачастую подает сигналы о проблемах в функционировании следующими способами:

1. Во время вождения доносятся посторонние звуки со стороны рулевого механизма
2. Происходит биение руля, что является характерным симптомом неисправной тяги
3. Значительно увечился люфт
4. Руль стал туже поворачиваться в обе стороны
5. Во время эксплуатации автомобиля происходит его смещение с прямой линии движения

Наличие хотя бы одного из признаков – серьёзный повод задуматься о необходимости проведения диагностики транспортного средства. Провести обследование рулевой системы можно самостоятельно, сэкономив денежные средства. Но, можно отправиться в сервисный центр и поручить всю работу опытному автомеханику

Если же возникло желание проделать всю работу самостоятельно, желательно обратить внимание на такие характерные моменты:

• В первую очередь проверьте защитный чехол тяги, если он поврежден, оперативно осуществите его замену
• Убедитесь в том, что хомут регулировочной тяги достаточно затянут
• Для проверки наконечника с подшипником попросите у кого-либо помощи. Один человек должен поворачивать руль, а второй определять наличие люфта шаровых.

На основании проведенной диагностики, делается окончательное заключение: какой механизм узла подлежит замене, как быстро и эффективно заменить тяги и наконечники, если они того требуют.

Как проверить исправность рулевого наконечника

Перед тем как проверить рулевые наконечники, визуально осмотрите пыльники. Обычно для этого достаточно просто повернуть колесо. При образовании трещин и разрывов чехла внутрь попадает вода с грязью и вымывает смазку, что ускоряет износ шарнира. При наличии дефектов чехол-пыльник надо заменить. Для выявления скрытых дефектов наконечников рулевых тяг нужны подъемник или домкрат и подпорки. Удобнее проводить проверку с помощником.

Как определить неисправность рулевых наконечников на подъемнике: видео

Проверка наконечников рулевых тяг проводится в следующем порядке:

1. Поднять автомобиль на подъемнике или с помощью домкрата, дополнительно зафиксировав на подставках.
2. Взяться за проверяемое колесо в точках “9 часов” или “3 часа” и покачать на себя, от себя, проверяя наличие люфта.
3. Взявшись рукой одновременно за наконечник рулевой тяги и поворотный кулак, снова покачать колесо. Если ощутили свободный ход шарнира – деталь неисправна.

Ещё один способ проверки: разместив автомобиль на подъемник или над смотровой ямой, возьмитесь за рулевую тягу ближе к колесу и покачайте её, наблюдая за шарниром. Люфта в данном случае также быть не должно.

Основные неисправности рулевых наконечников, определение своими руками без ямы: видео

Для более детальной проверки рулевого наконечника его иногда лучше снять. Для этого понадобится металлическая щетка, торцевой ключ (или трещотка) с головкой, пассатижи, съемник или молоток. Очистив наконечник от грязи и пыли при помощи щетки, выпрямите фиксирующий гайку шплинт, открутите гайку и извлеките палец наконечника из посадочного места.

Оцените состояние вкладыша, шарнира и пружины. Поводите пальцем шарнира и вдавите в корпус. Если он «ходит» даже от слабых воздействий, вкладыш и пружина сильно изношены.

Немного теории

Система рулевого управления автомобиля состоит из многих деталей, имеющих ограниченный ресурс и нуждающихся в регулярном обслуживании. Ухода требуют:

• рулевая колонка;
• редуктор, превращающий вращательное движение в возвратно-поступательное;
• компоненты гидроусилителя руля;
• тяги и их наконечники.

Соблюдение норм технического регламента позволяет продлить срок службы этих комплектующих. Но не только перечисленные детали и узлы способны оказаться виновниками появления люфта в рулевом управлении автомобиля. Влияние оказывает и износ деталей подвески:

• шкворней или шаровых опор;
• опорных подшипников;
• амортизационных стоек;
• втулок и сайлентблоков.

Определить точные причины люфта в рулевом управлении удаётся лишь после проведения всесторонней диагностики.

При наличии гидроусилителя руля первичную диагностику выполняют с включённым двигателем. Для проверки транспортное средство устанавливают на ровной, без уклонов, площадке с твёрдым и не скользким покрытием. После этого:

1. Налипшую на протекторы грязь (если таковая имеется) удаляют, чтобы исключить возможность искажений при проведении замеров.

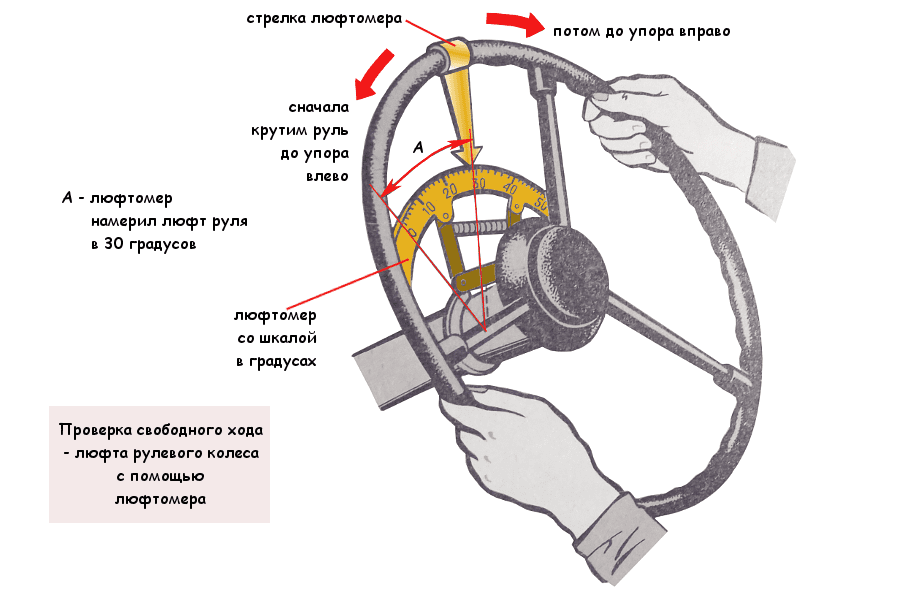

2. На рулевом колесе закрепляют люфтомер – специальный прибор, который может быть как механическим, так и электронным.
3. Руль устанавливают в центральное положение, после чего поворачивают сначала влево, а затем вправо, до момента начала движения колёс. Угол, полученный в ходе проведения замеров, принято называть суммарным люфтом.

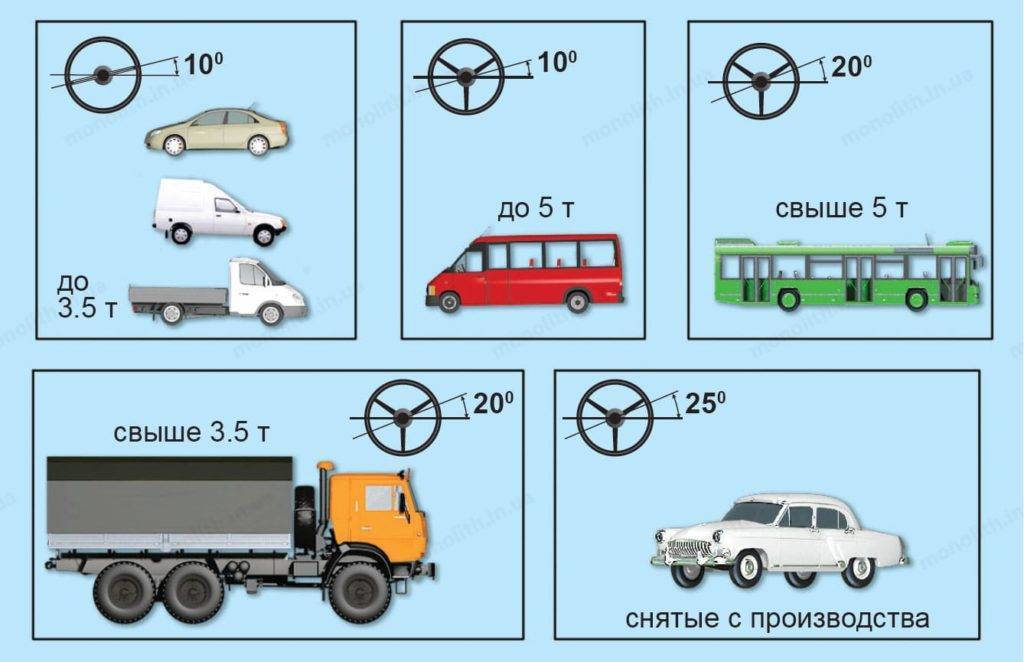

Согласно требованиям технического регламента Таможенного союза, действующим на территории Российской Федерации, суммарный люфт рулевого колеса (в градусах) не должен превышать:

1. Легковые автомобили – 10.
2. Автобусы – 20.
3. Грузовики – 25.

Превышение этих пределов говорит о наличие поломки. Но мало определить люфт на руле. Нужно обнаружить и устранить причину его появления. Для этого переходят к следующим этапам диагностики.

Наконечники рулевой тяги. Принцип работы. Неисправности. Замена

13 мая 2019 Рулевые тяги комплектуют рулевыми наконечниками. А наконечник рулевой тяги – это ключевой элемент рулевого управления, который помогает колесам поворачиваться. Когда появились первые признаки неисправности наконечника, диагностику нужно провести незамедлительно, и если требуется ремонт или замену детали.

Принцип работы

Рулевые тяги соединяют руль и колеса. Плавные повороты и комфортное управление автомобилем, говорят об исправности автозапчастей в системе.

Вместе с наконечником рулевой тяги идут такие составные части:

1. шаровой палец, упирается в нижнюю часть на опорную пяту;
2. корпус, закрывается с одной стороны заглушкой;
3. пружина, между пятой и заглушкой;
4. вкладыш пластмассовый, между корпусом и шаром;
5. пыльник, закрывает корпус.

В автомобильном мире есть универсальные наконечники, которые подходят любым колесам, но также есть и те, которые предназначены для правого и левого колеса.

Причины неисправности

Сбой в работе системы рулевого управления основанная причина поломок. Несвоевременная замена расходников, а также осмотр автомобиля может стать угрозой безопасности.

• Со временем вкладыш изнашивается. Между ним и шаром появляется зазор, отчего мы слышим стук при езде по неровной дороге.
• Износ стенок втулки, провоцирует разбалтывание пальца, а он поджимается пружиной лишь снизу.
• Пружина и опорная пята не могут выбрать люфт, появившийся из-за износа пластика, тогда шаровой палец свободно двигается во втулке. При таком раскладе слышен сильный стук рулевого наконечника.

Систематическая езда по плохой дороге негативно влияет на подвеску и рулевые наконечники. В норме, наконечник рулевой тяги должен пробежать 40 тыс. км не создавая проблем водителю.

Ищем неисправность

1. Итак, первые признаки, что пора лезть в систему рулевого управления:
2. стук, частый и глухой на поворотах и езде по мелким ямам;
3. чаще, звуки с одной стороны, реже наконечники неисправны с двух сторон;
4. свободный ход рулевого колеса увеличивается;
5. при повороте ощущаются легкие стуки в руле.

Когда запущенный износ наконечников, машину приходится «ловить» в движении, так как люфт шаровых пальцев колеса может достичь отклонения на 3 градуса от прямой.

Самостоятельная диагностика:

• Загоните авто на смотровую яму так, чтобы вы могли дотянуться до шарниров.
• Подоприте колеса противооткатными брусками.
• Одной рукой возьмитесь за тягу как можно ближе к наконечнику. Раскачайте шарнир вверх-вниз, чтобы ощутить люфт.
• Упругое сопротивление говорит о правильной работе пружин и отсутствии критических зазоров. Критический люфт ощущается сразу.
• Поверните тягу вокруг оси несколько раз. Если она болтается на шаровом пальце – наконечник под замену. На нашем сайте Pantus.ru вы найдете детали по выгодным ценам.

Рекомендация: раскачивая тягу, не спутайте свободный ход рулевой рейки с люфтом шарнира.

Чтобы проверить пыльники, смотровая яма не обязательна. Нужно вывернуть колесо и приподнять авто домкратом. Если пыльник не годный, то через дыры и щели будет выдавливаться густая смазка.

Замена наконечника

Чтобы поменять наконечник рулевой тяги на новый нужно:

1. очистить кронгайки, на которых наконечник крепится к рычагу и рейке;
2. от рычага откручивается рулевая тяга;
3. новую деталь установить в обратном порядке.

После замены автозапчастей углы развала-схождения нужно скорректировать. Для этого следует посетить автосервис.
