Замена шаровой опоры Логан: как заменить шаровую самому

Снятие старой

Во время работы вам не обойтись без следующих инструментов:

• молотка;
• двух рожковых ключей на 16 и 18;
• торцевого ключа на 30;
• зубила;
• ключа на 13;
• оправки для распрессовки;
• плоской отвёртки.

Замену производят при полностью снятом рычаге подвески Рено Сандеро. Кроме того, для удобства монтажа снимают ещё и суппорт, для чего требуется повернуть колесо и отвернуть 2 болта (при первой замене они могут откручиваться очень туго из-за посадки на краску). Теперь следует:

1. Развести при помощи отвёртки колодки;
2. Снять суппорт (для сохранности детали желательно сразу же подвесить её на проволочный крючок);
3. Смазав резьбовую часть, открутить болт, которым крепится опора. Если это не получается, крепёж можно попробовать выбить, используя зубило;
4. Залить в образовавшееся отверстие смазку и забить небольшой клин;
5. Вытащить из кулака шаровую.

После изъятия детали из кулака появляется возможность её распрессовки, особенности которой можно увидеть на видео, которых в интернете достаточно много. Она выполняется в несколько этапов:

1. Проверка наличия стопорного кольца, которое следует извлечь перед распрессовкой;
2. Установка опорки на металлической трубе;
3. Выбивание шаровой.

Во время работы требуется не повредить пыльник, который ещё пригодится для новой запчасти. Если же он изношен, можно заменить и этот элемент.

Как распознать поломку?

Определить наличие дефекта можно не только путем внешнего осмотра, но и по ряду других признаков:

• Появление глухого стука в процессе проезда неровных участков на дороге.
• Усложнение вращения рулевого колеса, появление посторонних стуков и скрипов.
• Ухудшение курсовой устойчивости авто, в том числе при прямолинейном движении. Для удержания транспортного средства приходится постоянно подруливать.
• Появление скрипов в процессе движения зимой при низкой температуре. Причиной проблемы часто является разрушение целостности пыльника и попадание внутрь шаровой влаги. Последняя при минусовой температуре замерзает, что и приводит к проблемам.
• Шины автомобиля изнашиваются быстрее.

Игнорирование проблемы и отсутствие контроля состояния шаровой опоры часто приводит к необходимости дорогостоящего ремонта.

Сильные ударные нагрузки в процессе движения являются причиной повышенного трения между пальцем и корпусом. В результате увеличивается зазор, и палец начинает болтаться внутри кожуха.

При дальнейшей эксплуатации деталь вырывает из корпуса, а колесо разделяется снизу ступицы. Эксплуатировать машину в этом случае будет невозможно, а для ее перемещения на СТО или в гараж придется вызывать эвакуатор.

Детальная инструкция по замене шаровой опоры

Постепенно мы подошли к самому важному, сложному и ответственному мероприятию – непосредственно замене шаровой опоры на «Рено-Логан». Мы постарались описать процедуру простыми словами, чтобы обычному автовладельцу было понятно, что, в каком порядке и для чего необходимо сделать

Начинаем с того, что устанавливаем автомобиль на ровную площадку, желательно на смотровую яму в гаражном помещении

Не забывайте про противооткатные упоры. Поверьте, это маленькое мероприятие обладает очень высоким КПД, поэтому не пренебрегайте им

Начинаем с того, что устанавливаем автомобиль на ровную площадку, желательно на смотровую яму в гаражном помещении. Не забывайте про противооткатные упоры. Поверьте, это маленькое мероприятие обладает очень высоким КПД, поэтому не пренебрегайте им.

Как мы упоминали, в «Рено-Логан» рычаг и шаровая опора – одно целое, поэтому ремонт придется проводить комплексно. В буквальном смысле, конечно же, сперва потребуется снять рычаг. После того как автомобиль установлен на домкрат или подъемник, снимите колесо. Затем отвинтите гайку, на которой крепится сама опора. Здесь монтаж элемента подвески выполнен не конкретно на палец, а на дополнительный болт. Тот, в свою очередь, перетянут хомутом. Вот на этом болте и необходимо снять гайку.

Затем нужно снять кожух, которым закрыта опора от внешнего вмешательства

Выполнен он из пластика, поэтому важно не придавать ему усилий. Далее необходимо снять две гайки: на 13 и на 18

В большинстве случаев они затянуты крепко, поэтому придется приложить чуть больше усилий, чем обычно

После того как крепления сняты, можно и нужно демонтировать палку. За ней откроется второй болт, на котором закреплен рычаг

В большинстве случаев они затянуты крепко, поэтому придется приложить чуть больше усилий, чем обычно. После того как крепления сняты, можно и нужно демонтировать палку. За ней откроется второй болт, на котором закреплен рычаг.

Когда вы думаете, как поменять шаровую опору на «Рено-Логан», возникает вопрос, можно ли это сделать отдельно от рычага. Часто рычаг не имеет рядом стоящего горизонтального стабилизатора. В этом случае демонтаж выполняется проще. В ситуациях, когда стабилизатор все же установлен, нужно снять и его гайку.

И так, рычаг снят, теперь можно приступить к демонтажу шаровой опоры. Воспользуйтесь инструментом под названием надставка. Возьмите новую опору и забейте ее в паз. Если она вошла слишком легко, это плохой знак. В этом случается рекомендуется посетить ближайшее СТО, в котором опытные мастера «подтянут» ее до упругого и надежного положения в пазе. Делается это при помощи сварочного аппарата и представляет из себя пару прихватов. Не переживайте о эстетической составляющей подобного решения. Это лишь говорит о том, что предыдущая опора разбухла и расширила родной паз. При последующей замене вы легко срежете прихваты.

После того как вы убедились в том, что шаровая установлена надежно, возвращайте на место рычаг. Будьте внимательны и соблюдайте следующий порядок действий:

1. Первым делом нужно установить палец шаровой.
2. Сразу после этого, используя молоток, необходимо забить сайлентблоки.

Мы не зря акцентируем внимание на порядок работ. В противном случае, палец шаровой опоры просто не удастся вставить в цапфу

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника

Предварительно стоит вернуть на место переднее колесо

Важно помнить следующую особенность этого ремонта: затяжку болтов стоит выполнять только после того, как автомобиль снят с подъемника. Предварительно стоит вернуть на место переднее колесо

Это делается для того, чтобы качественно затянуть все болты под весом автомобиля

Есть одно неудобство, но это скорее вынужденная мера, составляющая часть замены шаровой опоры. Так, потребуется выполнить обратный съем колеса, чтобы вернуть на место палку. После этого считается, что замена шаровой опоры прошла успешно

Это делается для того, чтобы качественно затянуть все болты под весом автомобиля. Есть одно неудобство, но это скорее вынужденная мера, составляющая часть замены шаровой опоры. Так, потребуется выполнить обратный съем колеса, чтобы вернуть на место палку. После этого считается, что замена шаровой опоры прошла успешно.

Как понять, что время замены пришло: диагностика

Во-первых, субъективно:

• если во время движения автомобиля по неровной дороге с небольшой скоростью слышен стук в области передних колёс;
• если при повороте руля слышен скрип спереди автомобиля;
• если по прямой траектории машина движется неустойчиво.

Во-вторых, объективно:

• при осмотре передних колёс обнаружен неравномерный износ покрышек;
• если за подвешенное переднее колесо взяться сверху и снизу, а затем покачать его в вертикальной плоскости, то будет ощущаться люфт, подтверждающий наличие зазора в шарнире;
• при наружном осмотре самой шаровой опоры обнаружены трещины или разрывы пыльника, что означает выработку ресурса.

Косвенными признаками, указывающими на возможный износ шаровой, являются обнаруженные механические повреждения, деформации или выход из строя других узлов передней подвески Рено Логан. Особенно это касается проверки рычагов, рулевых наконечников, стабилизатора поперечной устойчивости, а также сайлентблоков, резиновых уплотнителей, втулок, пыльников.

Если деталь повреждена, требуется замена шаровых

С одной стороны, упустив это из виду, вы лишь ускорите «гибель» шарнира, а с другой — наличие посторонних шумов в передней подвеске, не относящихся к шаровой опоре, может подтолкнуть вас на замену ещё вполне «здоровой» детали.

Ещё одним косвенным показателем степени износа шаровой является общий пробег автомобиля. Несмотря на то что заявленный запас её прочности всегда больше 100 тыс. км, нужно делать поправку на нашу реальность и смело делить этот показатель на два. Таким образом, ответом на вопрос, сколько ходит деталь, будет: в районе 50 тыс. пробега нужно быть готовым менять шаровые опоры.

Замена Рычага Шаровой Опоры На Рено Логан ~ VESKO-TRANS.RU

Как поменять шаровые опоры на Рено Логан?

Если автомобиль, в нашем варианте Рено Логан, находится в неизменной эксплуатации, смена шаровых опор

должна осуществляется вовремя, непринципиально, без помощи других ли вы станете проводить данные ремонт либо доверитесь спецам. Когда, поменять шаровую опору не в такой мере уж и трудно, главное, соблюдать поочередный ход работ для удобства снять рычаг фронтальной подвески. Однако обо что остается сделать нашему клиенту все по порядку.

Почему конкретно шаровой опоре уделяется столько внимания.

Нашему клиенту остается что существует, что условия эксплуатации автомобиля оказывают влияние на состояние данного узла самым конкретным образом, а потому что состояние дорожного покрытия в нашем государстве часто не самое наилучшее, то шаровые опоры приходят в негодность резвее, чем мы и производитель этому рассчитываем.

Диагностика шаровых опор на Рено Логан

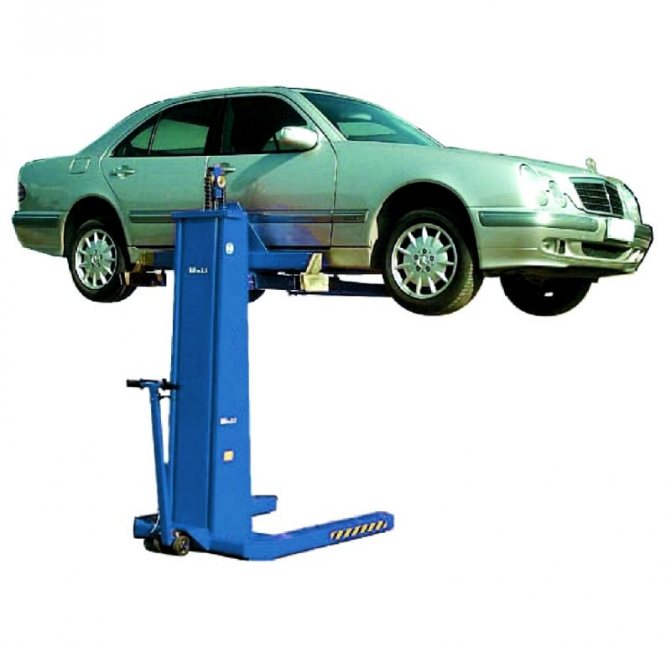

Диагностику шаровой (она непременно должна проводить на подъемнике, чтоб колеса машины находились в подвешенном состоянии) на Рено Логан следует начинать с проверки состояния не только лишь самих шаровых опор, да и всей подвески целиком

При всем этом повышенное внимание необходимо уделить:

• тем элементам, на страницах которых бывают вариации появляться механические повреждения, к примеру, рычагам;
• резинотехническим изделиям (резинометаллическим шарнирам, шаровым шарнирам подвески, резиновым подушкам, верхней опоре фронтальной стойки), при наличии на данных элементах разрывов, трещинок, скручиваний и т.п. изъянов, эти детальки следует поменять;
• всем наконечникам, ну и понятно, самим шаровым опорам.

Замена рычага подвески и шаровой опоры на Сандеро, Логан

Меняем на Сандеро

,Логан в домашних условиях без подъемника и ямырычаг подвески передний в сборе сшаровой .

Чиатйте также: Как Снять Спинку Заднего Сиденья Мерседес 124

Далее проверка передней подвески производится следующим образом.

• Втулки стабилизатора проверяются в местах крепления к подрамнику и рычагам подвески.
• Пыльники шаровых осматриваются на предмет износа (при наличии надрывов проводится замена шаровой в сборе).
• При выжатой педали тормоза проводится покачивание колеса по вертикали. Наличие люфта также свидетельствует о том, что шаровую нужно менять.

Необходимые инструменты

Допустим, в результате диагностики было выявлено, что замена шаровой опоры вам необходима, тогда для возможности осуществления дальнейших работ потребуется подготовить следующий инструмент: молоток, ключ «на 13», плоскую отвертку, рожковые ключи «на 16» и «на 18», а также ключ торцовый «на 30».

ЭТО ИНТЕРЕСНО: Снятие бампера рено дастер

Непосредственно процесс замены

• Машина ставится на ручной тормоз, задние колеса блокируются. Передняя часть авто поднимается домкратом и устанавливается на козлы. Теперь нужно демонтировать колеса.
• С верхнего и нижнего болта откручиваются гайки, которые располагаются на креплении соединительной тяги (ее также демонтируют). Затем выкручивается гайка, удерживающая болт крепления штанги поперечной устойчивости. Вытягивается болт.
• После откручивается болт самой шаровой. Из поворотного кулака вытягивается ее палец. Болт с переднего и заднего сайлентблока также снимается.
• Снимается рычаг передней подвески, теперь можно заменять и саму шаровую.
• Демонтируется пыльник шаровой и металлическое кольцо фиксации. С помощью молотка шаровая выбивается. На ее место устанавливается новая деталь – так, чтобы пазы шлица и зубья шаровой совпадали.

Все остальные действия осуществляются в обратной последовательности, с учетом того, что в идеале замена

шаровых опор Рено Логан должна проводиться вместе с заменого рычага.

Срок службы и нюансы осмотра

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров.

Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие)

При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу.

Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

Сделайте следующее:

Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников.
Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения.
Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа.
Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки

Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Рекомендации

Независимо от способа замены шаровой (со снятием рычага или без демонтажа), сразу после замены нужно ехать на развал-схождение. При этом во время первой поездки и в последующие несколько сотен километров нужно избегать агрессивной езды и проезда неровностей на скорости.

Дело в том, что:

• шаровой опоре нужно дать время на полную «усадку», также при условии замены сайлентблоков рычагов данное правило распространяется и на них;
• если при монтаже шаровая не запрессовалась в рычаг должным образом, даже вылет опоры из рычага не приведет к серьезным последствиям на низкой скорости;

Отметим, что менять шаровую в сборе с рычагом всегда лучше, чем по отдельности. Причина в том, что опора запрессовывается в отверстие рычага при помощи шлицов на краях шаровой опоры.

Вполне очевидно, что в процессе эксплуатации шлицы постепенно разбивают отверстие в рычаге, диаметр посадочного отверстия увеличивается.  Конечно, саму шаровую при незначительно износе может и не вырвет, однако стуки в передней подвеске усиливаются.

При выборе шаровой опоры на Логан важно учитывать, что в продаже есть шаровые опоры нового типа, а также старого образца. Новые опоры имеют пальцы сбоку, а также лишены круговой проточки

Артикул шаровой Рено Логан нового и старого образца отличается

По этой причине важно сразу определить, какой тип опоры  стоит на машине, чтобы шаровая Рено Логан полностью подошла. Чтобы разобраться, потребуется выбить опору из кулака

Напоследок добавим, что в качестве замены можно ставить как оригинал (Lemforder, TRW), так и качественные аналоги. В любом случае, следует помнить, что шаровая и рычаг передней подвески являются важными и достаточно сильно нагруженными деталями.

Критические поломки данных элементов могут привести не только к появлению стуков в подвеске и ухудшению управляемости, но и выворачиванию колеса при езде. По этой причине появление любых признаков неисправности шаровых опор или проблемы с рычагами являются весомым основанием для проведения комплексной диагностики ходовой части и немедленной замены вышедших из строя элементов.

Подготовительные этапы

Если узел износился или повредился, его придется менять. Не существует ремкомплектов на такой случай, с помощью которого можно восстановить старую шаровую.

Для начала стоит обсудить выбор нового элемента. На рынке предлагается много вариантов. Но чаще всего встречаются 3 бренда, выпускающих шаровые для Логанов 1 и 2 поколения:

• Febi. Обходите такие шаровые стороной. Очень много проблем, низкое качество и множество негативных отзывов. Автомобилисты врать не будут. Почему такой продукт представлен на рынке, сказать сложно;
• TRW. Позиционируется как оригинал для Логана и ему подобных. Хороший вариант по соотношению цены и качества. Особых нареканий нет, потому пользуется популярностью;
• Lemforder. Отличное немецкое качество за адекватные деньги. Если попадете на оригинал, то вам повезло. Проблема в том, что за последнее время количество подделок увеличилось в несколько раз.

Если с новой шаровой определились, можете собирать инструменты. Обычно здесь достаточно стандартного набора инструментов.

Весь ваш набор ремонтника будет состоять из:

• молотка;
• пары рожковых ключей (16 и 18 размеры);
• торцевого ключа на 30;
• плоской отвертки;
• специального съемника (есть не у всех, потому не является обязательным).

Плюс возьмите спецодежду, сделайте удобный подход к машине, качественное освещение. Для настроения включите приятную музыку, поскольку повозиться вам точно придется.

Замена

Если у вас все готово, можно приступать к работе. Скажу сразу, что замена осуществляется при вывешенной передней части машины. То есть следует поднять передние колеса. А для этого подойдет подъемник, либо надежный домкрат.

Опору можно менять в сборе с рычагом, либо же без снятия рычага. Поскольку мы сегодня говорим конкретно про шаровую опору, рычаг трогать не будем.

Кстати, обращаясь на СТО, вам придется заплатить минимум 1000 рублей за такую работу. Добавьте сюда ряд дополнительных мероприятий, попытки развода со стороны сотрудников автосервиса и расходные материалы, и получите в лучшем случае 1500-200 рублей. При самостоятельной замене придется потратиться только на новую шаровую.

Пошагово работа проводится следующим образом:

• Подготовьте все необходимые инструменты и материалы, чтобы не приходилось бегать из одного конца гаража в другой;
• Поднимите переднюю часть своего Логана, снимите с нужной стороны колесо и демонтируйте суппорт;
• В поворотном кулаке имеется крепежный болт, удерживающий шаровой палец. Его нам также придется извлечь;
• Теперь извлекается сам палец. Делается это из отверстия в кулаке;
• Обязательно убедитесь, что при снятии и обратной установке поверх пыльника логановской шаровой на нем (то есть пыльнике) имеется кольцо из пластика. С его помощью предотвращается протирание пыльника о кулак. Тем самым увеличивается срок службы узла;
• Выполнив предыдущие этапы, вы добрались до выпрессовки шаровой из рычага;
• Стяните пыльник и проверьте, на месте ли стопорное кольцо;
• Под корпус логановской шаровой нужно подложить чашку-оправу чуть большего размера (диаметра), и подпереть опору;
• Выпрессовывается или выбивается элемент молотком. Но будьте аккуратнее при нанесении ударов;
• Посмотрите на состояние отверстия рычага. Если есть трещины или деформация, придется менять;
• Для обратной запрессовки уже нового элемента удобно использовать головки 34 или 36 размера;
• Вставьте деталь в отверстие и запрессуйте все тем же молотком;
• Соберите узел, действуя в последовательности, обратной демонтажу.

Настоятельно рекомендую перед проведением подобных работ изучить руководство по эксплуатации к вашему Логану, посмотреть все инструкции и рекомендации от производителя. Для наглядности есть множество видео уроков, которыми также не лишним будет воспользоваться.

Процедура не самая простая, но и в плане ремонта ее нельзя назвать чрезмерно сложным мероприятием. Будьте аккуратными, последовательными и внимательными. Тогда все обязательно получится.

Всем спасибо! Подписывайтесь, задавайте вопросы и оставляйте комментарии! Мы всегда рады общению с вами!

Инструкция по замене

• Ослабить болты обоих передних колёс.
• Приподнять перед машины домкратом и поставить её на два металлических упора.
• Со стороны замены опоры снять колесо.
• Освободить рычаг от крепления штанги стабилизатора.
• Снять металлический поддон, защищающий мотор от грязи.

Вынуть или осторожно выбить молотком болт, стягивающий соединение клеммами пальца шаровой и поворотного кулака, открутив гайку головкой на «16». Другой такой же ключ понадобится, чтобы удержать при откручивании болт. В щель между клеммами вставить плоскую мощную отвёртку или монтажную лопатку и разжать соединение

В щель между клеммами вставить плоскую мощную отвёртку или монтажную лопатку и разжать соединение.

Используя ту же отвёртку надавить на рычаг и отжать вниз. Из проухи в поворотном кулаке высвободить палец опоры.

Используя два ключа «на 18» освободить рычаг от его переднего и заднего крепления к подрамнику

Болт вынуть или осторожно выбить. Ключ «на 13» понадобится для того, чтобы ослабить болт соединения кронштейна подрамника с кузовом. Снять рычаг подвески

Снять рычаг подвески.

Далее, надо сделать следующее: отсоединить опору от рычага.

По очереди, с одной, и с другой стороны, поддевать её корпус плоской мощной отвёрткой под бурт и, опираясь на рычаг.

Выпрессовать опору из проухи в нём.

Осмотреть проуху — вокруг неё не должно быть разломов и сколов. Поверхность, на которую будет устанавливаться новая деталь, перед запрессовкой должна быть очищена от грязи и выровнена (если металл подвергся коррозии). В противном случае при запрессовке жёсткой сцепки не произойдёт.

Подложить под рычаг кусок трубы с диаметром, большим чем у шаровой, а её саму вставить в проуху.

Запрессовать опору в проуху рычага, осторожно пользуясь молотком. Бить по оправке, которая опирается на края корпуса. Далее, надо произвести сборку: поставить рычаг на место, закрепить колёса

Перед тем как установить новую опору, желательно применить смазку (литол или его аналоги)

Далее, надо произвести сборку: поставить рычаг на место, закрепить колёса. Перед тем как установить новую опору, желательно применить смазку (литол или его аналоги).

Нюансы, на которые стоит обратить особое внимание?

1. Приподнимая перед машины домкратом, надо вывешивать сразу два колеса. Если вывесить только одно из них, детали передней части окажутся зажатыми вверху стабилизатором поперечной устойчивости. Демонтировать рычаг в таком случае будет невозможно.

2. С клеммными соединениями надо обращаться бережно! Замену шаровых опор производить очень аккуратно. Грубых действий, к которым привыкли владельцы отечественных автомобилей, Renault Logan не потерпит. Они могут привести к серьёзной порче деталей машины.

Болт клеммного соединения надо вытаскивать аккуратно или осторожно выбивать выколоткой из мягкого металла. При разжатии клеммного соединения обязательно использовать прочную плоскую отвёртку. При разжатии клеммного соединения обязательно использовать прочную плоскую отвёртку

При разжатии клеммного соединения обязательно использовать прочную плоскую отвёртку.

Осторожно производить монтаж новой шаровой опоры, чтобы не испортить защитный чехол из резины. Шаровая опора – очень важная составная передней подвески и машины в целом. Её повреждение может привести к страшной аварии с печальными последствиями

Её повреждение может привести к страшной аварии с печальными последствиями

Шаровая опора – очень важная составная передней подвески и машины в целом. Её повреждение может привести к страшной аварии с печальными последствиями.

Иногда отремонтированная деталь служит даже дольше, чем новая. Ремонт не стоит производить самостоятельно, лучше поручить его грамотному работнику из автотехцентра (реставратору). Хотя, и этого делать не стоит. Стопроцентных гарантий дальнейшей исправной работы не сможет дать никто. В целях безопасности, при подозрении на поломку шаровой опоры, желательно сделать её замену.

Шаровая опора Renault 401604793R оригинал (шт)

Интернет цена: 880 руб.

Розничная цена от: 945 руб.

Шаровая опора Renault 401604793R оригинал (шт)

Цены и наличие в рознице
Медведково	+7(495)542-06-61	Нет	945 p.
Водный стадион	+7(495)741-34-97	Есть	945 p.
Чертаново	+7(495)510-70-37	Нет	945 p.
Текстильщики	+7(967)129-25-71	Есть	945 p.
Монино	+7(495)506-76-42	Нет	945 p.
Семеновская	ЗАКРЫТ!!	Нет	945 p.

• Главная
• Прайс-лист
• Адреса магазинов
• Сервис
• Каталог

• Наши партнеры
• Скидки
• Как купить
• Доставка

7(495)799-37-20 Смотреть все контакты

Карта сайта

АКЦИЯ «Бесплатная доставка Почтой России»!

Акция проводится до 31 Августа 2021 года.

1. Доставка посылки в ваш регион должна осуществляться только стандартным НАЗЕМНЫМ способом. Авиа и комбинированная доставка в акции не участвуют!
2. Заказ должен умещаться в ОДНУ почтовую посылку 425х265х380 мм. Если в вашем заказе есть несколько позиций объёмного товара, и для его отправки необходимы несколько посылок, то бесплатно будет отправлена только одна посылка.
3. Вес посылки не должен превышать 10 кг. Если в вашем заказе есть несколько позиций тяжёлого товара, и для его отправки необходимы несколько посылок, то бесплатно будет отправлена только одна посылка.
4. Невозможна доставка товаров с пометкой «Доставка данного товара Почтой России не производится».

АКЦИЯ «Все для ТО — доставим Бесплатно!»

При наличии в заказе товаров для ТО Доставка в РЕГИОНЫ ТК ПЭК БЕСПЛАТНО

1. Обязательно указывать в комментариях: АКЦИЯ-ТО
2. Дополнительно в заказе могут присутствовать любые, не габаритные товары.
3. Доставка осуществляется наземным транспортом до терминала компании
4. Авиа и комбинированная доставка в акции не участвуют!
5. Акция не распространяется на Москву и Московскую область.

ВНИМАНИЕ!

• Телефоны магазинов Чертаново,
• Медведково,
• Монино,
• Водный,
• Текстильщики

(495) 542-06-61,

При посещении магазинов и сервиса Логан-шоп лично, настоятельно рекомендуем использовать средства индивидуальной защиты (маски, перчатки), а также соблюдать безопасную дистанцию не менее 1,5 метров. Берегите себя и близких!

Замена со снятием рычага и выбиванием шаровой опоры

Для выполнения работ подготовьте такой инструмент:

• торцевой ключ на «тридцать»;
• отвертку с плоским «жалом»;
• молоток и зубило;
• пару рожковых ключей на «восемнадцать и шестнадцать»;
• головки на 13, 16 и 18;
• новую шаровую опору.

Далее действуйте так:

Вывесите машину или поднимите колесо с требуемой стороны при помощи домкрата. Для большей надежности подставьте под колесо опоры, чтобы исключить падение. Снимите колесо, после чего выкрутите гайки с болтов (верхнего и нижнего). Эти крепления находятся на соединительной тяге, которую также требуется демонтировать. Выкрутите болт шаровой опоры, достаньте палец из поворотного кулака и утопите рычаг вниз. Для этого используйте головку на 16. Гайка срывается хорошо, а вот болт может прикипеть, поэтому используйте WD 40 или масло. Снимите кожух открутив две гайки; Выкрутите гайку, которая удерживает стойку стабилизатора, после чего достаньте болт. Снимите болты сайлентблоков (переднего и заднего). Для этого используйте головку на 18. Демонтируйте нижний рычаг подвески. Для этого может понадобиться зубило для расклинивания поворотного кулака и выколотка для выбивания шаровой. Снимите старую и поставьте новую шаровую опору. Для этого демонтируйте резиновый чехол и фиксирующее металлическое кольцо. После чего выбейте опору молотком. Для выбивания понадобиться труба с таким диаметром, чтобы она налезла на шаровую с обратной стороны. Под другую сторону рычага подставьте упор. Возьмите вторую трубу с таким диаметром, чтобы она упиралась на буртик шаровой. Нанося удары по торцу верхней трубы выбиваем старую деталь. Проверьте передний и задний сайлентблоки на рычаге и при первых признаках износа лучше замените их сразу. Под пыльник новой шаровой с помощью шприца заложите новую смазку. Для этого аккуратно не порвав пыльник снимите нижний хомутик (можно верхний). Устанавливая обратно хомут проследите, чтобы он встал на свое место и не повредите пыльник. Поставьте новую шаровую. Для этого вставьте ее обратно в отверстие рычага. Для забивания используйте те же трубы. Вверху можно использовать головку на 36 или на 34. Бить по центру нельзя, только по краям

Перед запрессовкой новой шаровой обратите внимание на посадочные места в рычаге. Если есть повреждения и сколы, лучше от установки детали в такой рычаг отказаться

Установите стопорное кольцо. Убедитесь, что оно встало в специальный паз на шаровой. Обратите внимание, что при установки шаровой в поворотный кулак забивайте ее до тех пор, пока фаска, показанная на фото ниже, не появиться в отверстии под болт. Установите и затяните болт шаровой опоры. При установке рычага не затягивайте сразу болты (передний и задний). Это нужно делать только при нагруженной подвеске. Для этого подставьте под рычаг упоры и опустите домкрат. Последующую сборку выполните по обратному алгоритму.

Видео версия алгоритма работ представлена ниже.

Замена рычагов рено логан своими руками — Автомастер

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.

Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.

В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

пример замены рычагов и шаровых на Рено Логан:

Как выглядит рычаг

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

Рычаг передний левый

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Ещё отдельно продают сайлентблоки (60 40 002 245), но мы будем менять узел в сборе. Кстати, в конструкции предусмотрен пыльник, закрывающий опору. Пыльники с заменяемых рычагов можно снять, чтобы оставить их про запас.

ЭТО ИНТЕРЕСНО: Замена сайлентблоков рено логан

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Особенности конструкции стабилизатора

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

1. Переднее колесо поддомкрачивают и снимают;
2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку; Основная тяга – трубка и гайки
3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз; Предпоследний шаг по демонтажу
5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Рекомендуемые моменты сил

По идее, замена рычагов передней подвески Рено Логан не проводится без ключа, позволяющего регулировать усилие. Придерживайтесь указанных значений, закручивая любой элемент крепления (винт или гайку).

Передняя подвеска в сборе

Всё, что было разобрано, должно вернуться к первоначальному виду:

• 2, гайки и винты сайлентблоков – 105 Н*м (затягивать после установки колеса);
• 3, болт и гайка основной тяги – 62 Н*м;
• 8, гайка крепления тяги к кузову – 21 Н*м;
• 12, гайка на шпильке стабилизатора – 14 Н*м;
• 13, болт и гайка стяжного крепления – 62 Н*м.

На практике диапазон может составлять +-10% от указанного.

Регламент

Под пыльником опоры, такой, как на фото, всегда находится шар. Если на нём напечатана буква R, значит, опора была куплена отдельно от рычага.

Шаровая опора (не Рено)

Фирма Рено выпускает и опоры по отдельности (40 16 047 93R), и рычаги в сборе. В первом случае буква R будет присутствовать. Более подробно в материале: замена и диагностика шаровой опоры на Рено Логан своими руками.

Регламентные операции:

В итоге

Процедура смены сферического шарнира не настолько проста, как замена охлаждающей жидкости на Renault Logan, но вполне реализуема обычным автомобилистом. И все же каждый из них мечтает продлить срок службы этой детали подвески. Для этого нужно периодически инспектировать состояние защитного пыльника.

При осмотре особое внимание уделять потертостям, трещинам и любым другим механическим повреждениям резинового элемента. Если что-либо из перечисленного обнаружено, то следует не только сразу сменить пыльник, но и проверить люфт в узле путем его вертикального перемещения. При его наличии следует предполагать установку нового шарнира

При его наличии следует предполагать установку нового шарнира.
