Сетка для радиатора автомобиля – защита или декор?

Чем заклеить радиатор автомобиля

Начиная ремонт пластикового радиатора охлаждения двигателя своими руками, нужно выбирать такой способ и средства для его воплощения в жизнь, чтобы результат был минимум на уровне фабричного исполнения. Чтобы заклеить пластиковый радиатор качественно, потребуется потратить время, деньги и силы, но это позволяет гарантированно и надолго устранить неисправность.

Независимо от того, какое выбрано средство, оно должно отвечать таким критериям:

• достаточная прочность, чтобы противостоять механическим воздействиям;
• равный с пластиком коэффициент линейного расширения;
• сохранение рабочих характеристик при высоких и низких температурах;
• водонепроницаемость;
• устойчивость к длительной вибрации;
• способность выдерживать высокое давление от температуры жидкости, которая приходит в состояние кипения при самых различных обстоятельствах;
• невосприимчивость к веществам, входящим в состав горюче-смазочных материалов и специальных жидкостей.

Если какого-либо из таких качеств у избранного средства для починки нет, радиатор способен треснуть снова, причем в самой неподходящей обстановке.

Клеи для пластика

Не лишним будет повториться, что для решения проблемы, чем можно заклеить радиатор, следует брать только самые лучшие, проверенные и хорошо зарекомендовавшие себя средства. Не стоит полагаться на рассказы о самодельных составах и их невероятной результативности. Для герметика главное требование — способность плотно приставать к поверхности пластмассы, сохранять свою форму и целостность, независимо от условий эксплуатации машины.

Если ремонт проводится дома, то рекомендуется выбирать такой клей для радиатора автомобиля:

1. 3M DP8005. Раствор на основе акрила отличается высокой адгезией. После нанесения образует крепкий и герметичный шов, отлично переносящий нагрев до критических значений. Стоимость товара ощутима, но качественный результат гарантирован.

1. Hosch. Отличное решение вопроса, как заклеить радиатор автомобиля своими силами быстро и надежно. Состав хорошо прилипает к любой поверхности. После застывания становится даже крепче самой пластмассы, из которой делается теплообменник.

1. COSMO 500. Универсальное средство, позитивно зарекомендовавшее себя в самых разнообразных направлениях человеческой деятельности. Раствор на основе цианакрилата отлично подходит, чтобы максимально надежно заклеить пластиковый радиатор в машине. Клей можно использовать как в качестве заплатки, так и для заполнения дырок и трещин.

1. Dow Corning 7091. Эффективное средство широкого спектра действия с длительным сроком службы. Одинаково успешно используется чтобы клеить небольшие щели, а также заделывать крупные повреждения. Сохраняет свои характеристики при любых погодных условиях и режимах работы двигателя.

1. Weicon Easy Mix PE PP. Двухкомпонентный универсальный клей на основе метилакрила. Раствор отличается отличной адгезией, быстротой застывания, прочностью, способностью переносить перепады температуры и давления. Применяется для изготовления заплаток и заполнения отверстий.

Решений вопроса, причем довольно эффективных, чем заклеить пластик на и радиаторе существует множество. Выбор делается исходя из собственных умений, приоритетов и особенностей предстоящего мероприятия.

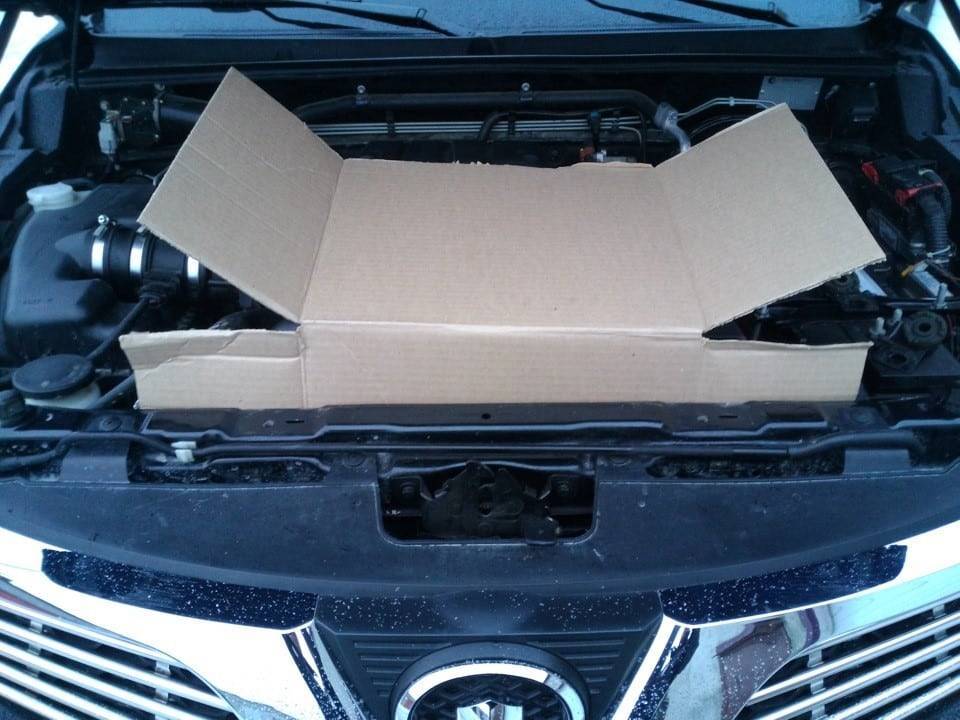

Как утеплить решетку радиатора автомобиля своими руками

Пластиковая защита не отличается высокой прочностью, поэтому первый попавший камень легко ее сломает, и она уже не сможет надежно держаться. Заводской утеплитель из синтетического материала не привлекает своей стоимостью. Если брать те щитки, которые легко монтируются, то они сильно портят внешний вид автомобиля. Все эти перечисленные причины вынуждают водителей проявлять свою фантазию и создавать своими силами утеплитель для радиаторов.

Если вы решили, что утеплять радиатор все-таки стоит, и делать это вы будете своими руками, то тогда необходимо определиться с материалами:

• Искусственная кожа. Первым делом нужно сделать выкройку, ее можно изготовить по наружной стороне радиатора. По краям кожаную защиту следует прострочить, таким образом изделие точно не порвется. Также по краям нужно предусмотреть специальные строчки, с их помощью мы будем прикреплять наш самодельный щиток на хомуты.

• Изолон (материал из полипропилена со слоем фольгированного скотча). Легко вырезается ножницами по форме радиаторной решетки и крепится с обратной стороны бампера хомутами. Фольгированный слой рекомендуется установить наружу, а еще один слой изолона отражающей стороной расположить в сторону двигателя.

• Утеплители труб из вспененного полиэтилена. Эти трубки отлично походят для утепления радиатора, особенно если трубы располагаются горизонтально. Их необходимо разрезать по длине, а затем надевать на трубы, для надежности нужно по краям стянуть их хомутами. Продаются в любом сантехническом магазине, стоят 20-50 руб за метр.

В целом, список материалов, которые сгодятся для утепления решетки радиатора довольно обширный, и каждый будет более или менее справляться со своей работой. Можно использовать хоть резиновый коврик, хоть моток пенополиэтилена. Но желательно, чтобы материал обладал хорошей влагостойкостью, и хотя бы одна его сторона было фольгированный.

Подробнее про некоторые способы утепления решетки радиатора своими руками можете посмотреть в этих полезных видео:

О внутреннем монтаже

Автомобилистам, желающим встроить сетку с мелкими ячейками непосредственно перед радиатором, нужно приготовить следующие инструменты:

• набор ключей и отвёрток для снятия переднего бампера или радиаторной решётки (если это возможно);
• ножницы по металлу;
• рулетка, линейка.

Для крепежа сетки можно использовать те же хомутики либо саморезы, если это позволяет конструкция обвеса. Вместо ячеистого материала из алюминия допускается применить пластиковую сетку, закрепляемую с помощью клеевого пистолета. Алгоритм установки такой:

1. Вымойте и просушите автомобиль. Если в бампере установлены противотуманные фары, то перед работой отсоедините отрицательную клемму аккумулятора.
2. Демонтируйте передний обвес, отключив разъёмы противотуманных фар.
3. Приложив сетку к проёму решётки с внутренней стороны, вырежьте заготовку с запасом не менее 1 см на каждую сторону.
4. Прикрепите заготовку к обвесу. Здесь можно использовать комбинированный способ: вначале притянуть сетку к решётке хомутиками, а затем края прикрутить саморезами. Пластмассовый материал прикрепите клеевым пистолетом в нескольких точках.
5. Установите передний обвес на место, подключите фары и аккумуляторную батарею.

Как найти трещину или место неисправности радиатора

Иногда радиатор может быть неисправен из-за того, что загрязнился. Тогда прибор рекомендуется прочистить. Если утечка жидкости продолжается, то скорее всего в решетке появилась трещина. Возможно нарушилась герметичность на стыке стенок.

Небольшая потеря жидкости становится заметной не сразу. При быстром снижении уровня антифриза двигатель перегревается. Об этом сигнализирует датчик температуры с приборной панели.

Течь основного радиатора в Ладе-Калина.

Чтобы определить место повреждения, нужно провести диагностику бака.

Что делать:

1. Слить всю жидкость из прибора.
2. Радиатор отсоединить, вынуть из авто, тщательно промыть.
3. Так удастся устранить загрязнения.
4. На входные отверстия поставить заглушки.
5. Полностью погрузить в емкость с водой.

Пузырьки воздуха сначала появятся на поверхности бака, затем начнут выходить наружу. Так станет понятно место повреждения.

Удобно и качественно заделать автомобильный радиатор из алюминия или пластика подходящим клеевым составом. Пайку применять нельзя, если трещина будет не на решетке, а на массивной детали. Прибор не сможет выносить возложенную на него нагрузку. Такой бак нужно заменить на новый.

Пробовать и применять для ремонта автомобильного радиатора у Тойоты или отечественного авто можно любые методы

Важно понимать, что это временная мера. Спайка, применение двухкомпонентной смеси, холодная сварка выручают лишь на время

Достоинства и недостатки защитной сетки на радиатор

На современных автомобилях устанавливаются радиаторы, размеры которых достаточно велики – настолько, что их нижняя часть уходит далеко вниз. Радиаторная решётка обычно устанавливается между фарами, закрывая только верхнюю часть радиатора, да и то исключительно от крупных предметов. Нижняя часть, находящаяся на уровне бампера, часто оказывается защищённой откровенно плохо, и туда через крупные зазоры вполне может залететь не только комар, но и немаленький камень, выскочивший из-под колёс впереди едущего транспортного средства. Отсюда – микроскопические дефекты, увеличивающие естественную убыль охлаждающей жидкости. А если добавить соты, забитые мошкарой, летящей на свет фар, получится и вовсе безрадостная картина, отражающаяся на перегреве силового агрегата.

Так что влияние сетки радиатора на систему охлаждения с этой точки зрения можно назвать весьма позитивной. Стоит отметить и другие положительные моменты:

• в отличие от штатной пластиковой радиаторной решётки, сетка изготавливается из металла, которому не страшны удары камней – износ этого элемента намного меньше чем решётки;
• керхером очистить сетку от мусора гораздо проще, чем решётку;
• защитная сетка практически не сказывается на величине пропускной способности автомобиля – воздух будет поступать к радиатору с прежней скоростью;
• многие модели сеток имеют встроенную шторку, с помощью которой зимой облегчается пуск и прогрев холодного мотора;
• наконец, такой автоаксессуар может выполнять и декоративную функцию, позволяя выполнить экстерьер транспортного средства в какой-то мере эксклюзивно.

Отрицательных моментов немного. Самый часто встречаемый – это сложности с подбором сетки для конкретной модели авто. Второй негативный момент – это сложности с установкой: далеко не все автовладельцы владеют слесарным инструментом «на отлично», а если сетка установлена некачественно – могут возникнуть люфты, особенно на большой скорости, которые будут проявляться дребезжанием и другими неприятными звуками.

Разновидности сетки для тюнинга

Производители автоаксессуаров выпускают сетчатый экран для защиты радиатора из полимерных материалов, хромированной стали и алюминиевых сплавов. Самостоятельно изготовить защиту радиатора автомобиля можно из этих же материалов, медной или латунной сетки.

Самым сложным моментом является установка сетки, поэтому для некоторых плетеных модификаций потребуется обработка периметров экрана. Так как проволока после кроя цельного рулона начинает распутываться.

Способ изготовления

В различных тюнинговых салонах применяется сетка на радиатор, изготовленная по не одинаковым технологиям:

• плетеная – изготовлена по технологии текстиля, вместо ниток переплетены проволочки одинакового диаметра;
• сварная – обычно имеет объемный рисунок;
• витая – изготавливается на специальных станках, ячейка имеет шестигранную форму;
• просечно-вытяжная – пресс вырубает в листовом материале прорези в шахматном порядке, затем лист вытягивается;
• литая – только из полимерных материалов;
• рабица – отдельные проволочки сложной формы переплетены между собой.

Сетка плетеная

Сетка 3D

Сетка витая сотовая

Сетка просечно вытяжная

Сетка литая полимерная

Сетка Рабица мелкоячеистая

За исключением сетки Рабица все указанные технологии позволяют получить жесткое полотно, сохраняющее приданную ему пространственную геометрию. Однако поперечные ряды проволоки плетеной сетки не имеет абсолютно жесткой связи между собой. При фигурном крое края защитного экрана требуется крепить дополнительно.

Материалы

Производится тюнинг экстерьера автомобиля сетками из нескольких материалов:

• полимеры – капрон, полиэтилен;
• стали – нержавейка или черная с хромированным покрытием;
• цветные металлы – алюминиевые сплавы, латунь и медь.

Пластиковая сетка

Хромированная сетка

Латунная сетка

Удобнее в работе пластиковая сетка:

• ее можно резать ножницами и полотном по металлу;
• край защитного экрана не нуждается в дополнительной обработке;
• материал сохраняет пространственную геометрию;
• устойчив к солнечному ультрафиолету, влаге, перепадам температур.

Недостатком является низкая прочность, при контакте с крупными камнями сетка разрушается.

Универсальным материалом считается алюминиевая сетка «просечка»:

• ее можно красить и хромировать;
• изгибать в любых направлениях;
• материал устойчив к агрессивным средам;
• не боится механических повреждений.

Декоративная алюминиевая просечка

Медные и латунные сетки со временем приобретают благородный налет старины, не подвержены коррозии, легко очищаются щетками. Выбор конкретного материала зависит от существующего экстерьера машины. Например, в хромированные решетки можно установить стальную сетку на радиатор с аналогичным покрытием или алюминиевый экран.

Медная сетка для радиатора

Перед тем, как установить сетку из мели, латуни снаружи, следует убедиться, что это не вызовет цветового диссонанса во внешнем облике авто.

Цветовое решение

В 50% случаев наружный тюнинг выполняется сеткой радиатора хром, остальные владельцы решают поставить защитную сетку черного цвета или медные, латунные экраны.

Темный тюнинг авто

В принципе тюнинг решетки может быть выполнен в однотонном цвете с кузовом или, наоборот, с контрастным колером – зависит от конкретной модели и предпочтений собственника.

Светлая сетка решетки радиатора

Самодельные приспособления, не требующие демонтажа элементов автомобиля

Те, кто не хочет тратить несколько тысяч рублей на приобретение готового защитного приспособления, могут изготовить его самостоятельно. Особых технических навыков для этого не потребуется. Вариантов изготовления дополнительной защитной сетки для автомобиля своими руками достаточно много. Все зависит от конкретной марки автомобиля.

Если для демонтажа штатной решетки или бампера требуется много усилий (использование подъемника, наличие специальных инструментов), то наиболее приемлемым будет вариант изготовления дополнительной защитной сетки с внешним креплением (то есть поверх штатных защитных приспособлений).

Для этого понадобятся:

• Металлическая сетка для радиатора автомобиля (алюминиевая или стальная) с размером и рисунком ячеек наиболее подходящим, по вашему мнению, к дизайну автомобиля.
• Виниловая трубка или внешний изолирующий слой электрического провода. Это понадобится для изготовления обрамляющей окантовки.
• Пластиковые хомуты.
• Ножницы по металлу или электролобзик.

Из подходящего куска картона изготавливаем шаблон, в точности совпадающий по размерам с вентиляционным отверстием.

В соответствии с ним наносим с помощью маркера разметку на металлическую решетку. Для упрощения этого процесса на ячеистой структуре сетки в местах нанесения линий лучше закрепить серый сантехнический скотч.

Вырезаем заготовку строго по нанесенной разметке.

На заметку! Если для изготовления используем алюминиевую сетку, то можно воспользоваться ножницами, если стальную – то лучше применить электролобзик.

• Из виниловой трубки или изоляции от провода подходящего диаметра делаем окантовку. Для этого обустраиваем продольный разрез по всей длине (трубки или провода).
• Фиксируем окантовку на торце металлической заготовки (для более надежного крепления в нескольких местах наносим клей).

Монтируем изготовленную сетку в бампер поверх штатной решетки с помощью пластиковых хомутов.

Основными достоинствами такого способа дополнительной защиты радиатора являются:

• Разборка автомобиля или демонтаж отдельных элементов не требуется.
• Простота изготовления и невысокая стоимость готовой конструкции.

Собираем решётку

В зависимости от вашего радиатора, вам нужно правильно собрать решётку и прикрепить крепёжные элементы. В инструкции всё это наглядно показано. По-этому смело беритесь и делайте, но будьте аккуратны, потому-что такие решётки достаточно хрупкие.

Решётку можно установить на пол

Если у вас какой-то нестандартный радиатор, то может потребоваться дополнительное крепление решётки к стене. По-этому, если надёжно закрепить решётку не удаётся, можно прибегнуть к использованию дополнительного крепежа в виде металлических уголков, например таких.

Металлические уголки могут потребоваться, если радиатор отопления не стандартный.

Так же следует иметь в виду, что под трубы, которые идут к радиатору, необходимо будет выполнить вырез в в стенках решётки. Делается это при помощи электрического лобзика (можно взять и обычную ножовку по дереву с мелким зубом, но лобзик, конечно же лучше).

О внутреннем монтаже

Автомобилистам, желающим встроить сетку с мелкими ячейками непосредственно перед радиатором, нужно приготовить следующие инструменты:

• набор ключей и отвёрток для снятия переднего бампера или радиаторной решётки (если это возможно);
• ножницы по металлу;
• рулетка, линейка.

Чаще всего для крепления сетки применяются пластиковые хомуты

Для крепежа сетки можно использовать те же хомутики либо саморезы, если это позволяет конструкция обвеса. Вместо ячеистого материала из алюминия допускается применить пластиковую сетку, закрепляемую с помощью клеевого пистолета. Алгоритм установки такой:

1. Вымойте и просушите автомобиль. Если в бампере установлены противотуманные фары, то перед работой отсоедините отрицательную клемму аккумулятора.
2. Демонтируйте передний обвес, отключив разъёмы противотуманных фар.
3. Приложив сетку к проёму решётки с внутренней стороны, вырежьте заготовку с запасом не менее 1 см на каждую сторону.
4. Прикрепите заготовку к обвесу. Здесь можно использовать комбинированный способ: вначале притянуть сетку к решётке хомутиками, а затем края прикрутить саморезами. Пластмассовый материал прикрепите клеевым пистолетом в нескольких точках.
5. Установите передний обвес на место, подключите фары и аккумуляторную батарею.

Сетка, прикрепленная к снятому бамперу

Совет. Не закручивайте саморезы непосредственно в лицевые детали решётки, иначе их концы вылезут снаружи. Для подобного крепления выбирайте перемычки и рёбра жёсткости, обращённые внутрь, а саморезы вкручивайте сбоку.

Так выглядит установленная внутри сетка

Установка сетки на решетку радиатора — выбор цвета и материала

Алюминий — универсальный вариант, если выполнен “просечкой”. Его можно покрыть хромом, красить и гнуть для придания необходимой формы. Этот металл хорошо выдерживает механические и химические воздействия, а при появлении вмятин — позволит вернуть изначальную форму без снятия защитного экрана.

Цветмет выше по стоимости, но и выглядят “дороже”. По мере эксплуатации приобретает приятный эффект “состаривания”. Если это нежелательно, данные материалы можно обновить металлической щеткой. Одно из приятных свойств — стойки к появлению ржавчины.

Если вы решили поставить сетку радиатора самостоятельно, идеальный выбор — полимерные изделия. Преимущества такого выбора описаны ниже:

• хорошо поддается резке ножницами или ножовкой;
• кромку не надо дополнительно обрабатывать;
• материал стабильно держит форму;
• полиуретан хорошо переносит УФ-лучи, температурные перепады и воду.

К минусам относят низкую прочность (камень при езде на скорости может пробить деталь).

Хромированные запчасти пользуются популярностью в тюнинговых техцентрах. Также эффектно смотрятся черные экземпляры. Латунные и медные варианты подходят как решение только к некоторым цветам кузова. Можно покрасить деталь в основной оттенок авто или выбрать контрастное решение — выбор остается за автовладельцем.

Изготовление наружной защитной сетки в домашних условиях

Для того чтобы изготовить сетку, предназначением которой будет внешняя защита, необходимо подготовить следующие материалы:

• алюминиевая сетка с мелкими ячейками;
• 2-3 метра толстого электрического кабеля;
• универсальный клей;
• хомутики из пластика. Желательно поискать варианты, подходящие под цвет решетки, или же приобрести универсальный, прозрачный, вариант;
• скотч, прищепки;
• картон;
• канцелярский нож;
• ножницы для резки по металлу;
• рулетка;
• маркер.

Изготовление наружной защитной сетки в домашних условиях

Производство сетки состоит из нескольких этапов:

1. Лист картона прикладываем к радиаторной решетке, обводим маркером ее контуры и аккуратно вырезаем. Совпадение форм должно быть идеальным.
2. Полученный шаблон прикладываем к алюминиевой сетке и обводим маркером. Вырезав сетку ножницами по металлу, примеряем ее к радиатору.
3. При помощи канцелярского ножа разрезаем кабель вдоль, чтобы снять изоляцию. Вынимаем все проводники.
4. Изоляцию надеваем на торцы заготовки, формируя таким образом окантовку конструкции. Необходимо заполнить ее в некоторых точках клеем и зафиксировать эти участки прищепками.
5. После того, как клей высохнет, убираем прищепки. Сетка готова к установке.

Дополнительные варианты использования

Точно также можно защитить приток вентиляции салона от лишнего крупного мусора, поставив туда сетка радиатор.

От листьев осенью, веточек, дорожной грязи, крупного мусора и тому подобного.

Они попадают на фильтр салона, раньше выводя его из строя.

Рекомендуется фильтр салона менять каждые полгода при переходе зима-лето.

В современных автомобилях фильтр салона стал проблемой выхода из строя вентилятора печки.

Его стали ставить не до, а после вентилятора, чтобы уменьшить сопротивление воздуха на входе вентилятора.

И чтобы таким образом снизить скорость его вращения. Но это привело к более печальным последствиям.

Более дорогой узел и более важный, влияющий на безопасность движения — стал чаще выходить из строя.

Сам вентилятор стал быстрее забиваться грязью, беря на себя удар всего того, что летит в салон из окружающей среды!

Как только он стал громче работать или с писками — значит забился грязью и его скорее надо спасать.

В первую очередь — выгребать из него листву, вытряхивать грязь и пыль и обязательно смазать. Капнуть хотя бы несколько капель масла на его ось вращения и подшипники.

В большинстве машин, см книги или на сайтах по ремонту авто, вентиляторы салона снимаются для их обслуживания или замены.

Варианты защиты вентилятора салона

Как вариант — предлагается перед ним ставить такую же москитную сетка радиатор.

А на машины, для которых есть возможность и вовсе — второй фильтр перед вентиятором.

В дополнение к штатному после него.

Да, на одну позицию возрастёт скорость вращения вентилятора для преодоления сопротивления фильтров при заборе воздуха в салон.

Зато Вы не попадете на ремонт и замену вентилятора, которые на отдельных машинах стоят от 5 до 15 тысяч рублей!

А хуже того, зимой вентилятор может встать и Вы просто замёрзнете в машине.

Ещё хуже — стёкла покроются инеем, не имея обдува и те, кто в салоне, могут дойти до обморожения.

У меня так знакомый в мороз под Архангельском чуть без ног не остался. Обморозился и была угроза гангрены, еле успели его обколоть в больнице и спасти ноги.

Машина ехала, а тепло в салон от внутреннего радиатора из-за вставшего колом вентилятора не шло. Такие дела.

Более продвинутый вариант защиты воздухопритока с деталями с Aliexpress, смотрите на рисунках ниже.

Корпус и фильтрВид сбокуОтгибаем жабо и снимаем заводскую защитуСтавим корпус и фильтрЗадача выполнена

В итоге получаем нижеследующее.

• Вентилятор салона надежно защищен.
• Теперь стоят два фильтра в воздухопритоке.
• В салон попадает в два раза меньше пыли! У Вас элементарно будет меньше пыли на торпедо и прочих панелях кузова внутри салона. Меньше и реже придется протирать салон от пыли. Меньше будут срадать легкие. А пыли в России хватает буквально везде в любой местности.

После потери двух радиаторов, всё выше описанное опробовал сам уже на двух своих авто.

В итоге всё отлично работает, только грязь и насекомых с сетка радиатор стряхиваю и всё. Просто и удобно.

Всем рекомендую!

Как сделать и поставить наружный вариант своими руками?

Для изготовления защитного элемента, рассчитанного на внешнюю установку, вам следует приобрести такие материалы:

Чтобы смастерить сетчатую рамку и поставить её на машину, приготовьте набор инструмента:

Поскольку эта нехитрая конструкция закрепляется к радиаторной решётке снаружи на хомутах, то инструментарий для разборки бампера не потребуется.

Изготовление и монтаж наружной сетки производится в такой последовательности:

Когда клей окончательно высохнет, прищепки можно снимать и устанавливать сетку на авто. Если вы сделали всё правильно, то она плотно приляжет к решётке снаружи. Останется лишь притянуть и закрепить получившийся элемент пластмассовыми хомутиками. После затяжки обрежьте их концы и проверните таким образом, чтобы фиксаторы хомутов оказались внутри и не торчали на виду. Когда защитный элемент понадобится снять, то затяжки достаточно перекусить кусачками.

Теоретические знания

Обучаться технологиям правильной установки утеплителя лучше у опытных водителей, которые за рулем уже не первый год. Трудного в этой операции ничего нет, но все-таки советы опытных мастеров точно не будут лишними. Интересоваться ,зачем это вообще нужно, следует только после освоения данной технологии утепления. Принятие правильного решения и выбранного способа изоляции дает возможность оценить все преимущества и пользу утепления двигателя.

Если вы ограничите приток воздуха на решетку радиатора, то вы получите следующие преимущества:

• При езде на больших скоростях тепло в подкапотном пространстве будет сохраняться.
• Быстро достигается нужная температура охлаждающей жидкости, двигатель быстро набирает достаточную температуру, а от этого быстрее прогреется воздух в салоне автомобиля.
• Даже при езде на короткие дистанции мотор будет быстрее прогреваться.
