Меняем радиатор печки на Шевроле Лачетти без снятия торпеды своими руками

Печка шевроле лачетти: замена радиатора печки, ремонт — АвтоЭксперт

Система отопления любого автомобиля требует периодического обслуживания. В противном случае она выйдет из строя именно тогда, когда больше всего нужна — в лютый мороз.

Не является исключением и «Шевроле Лачетти», конструктивные особенности системы отопления которого затрудняют доступ к радиатору печки.

Тем не менее заменить радиатор и другие элементы системы отопления можно и без привлечения специалистов автосервиса.

Назначение радиатора печки «Шевроле Лачетти»

В «Шевроле Лачетти» есть два радиатора: основной и отопительный. В основной радиатор, расположенный в передней части моторного отсека, поступает горячий антифриз из системы охлаждения двигателя.

Далее антифриз по системе шлангов подаётся в радиатор печки. Последний обдувается пластиковым вентилятором, с помощью которого нагретый воздух по системе воздуховодов принудительно поступает в салон.

Радиатор печки «Шевроле Лачетти» является обыкновенным теплообменником

Другими словами, печной радиатор «Шевроле Лачетти» является компактным теплообменником с воздушным охлаждением.

Расположение печного радиатора

В «Шевроле Лачетти» радиатор печки расположен под передней панелью салона, что никак нельзя назвать удачным. Для обеспечения доступа к нему при ремонте или замене по технологии, предлагаемой производителем, необходимо полностью разобрать центральную панель.

Это довольно сложно и трудоёмко. Однако народные умельцы нашли способ замены отопительного радиатора без полного демонтажа центральной панели, детально описанный ниже. Этот алгоритм подходит как для автомобиля с кондиционером, так и без него.

Радиатор печки «Шевроле Лачетти» устроен довольно просто и представляет собой систему полых стальных трубок и установленных на них тонких металлических рёбер.

Радиатор печки представляет собой систему полых стальных трубок и установленных на них тонких металлических рёбер

Поступая из основного радиатора, горячий антифриз непрерывно разогревает трубки, которые, в свою очередь, передают тепло рёбрам. Последние изготовлены из металла, обладающего высокой теплопроводностью. С помощью вентилятора печки поток тёплого воздуха нагнетается в салон машины.

Виды радиаторов печки

Печные радиаторы принято классифицировать по металлу, из которого изготовлены рёбра. По этому признаку различают радиаторы:

В самых первых моделях «Шевроле Лачетти» устанавливались радиаторы из меди. Однако сейчас этот металл производителями практически не используется из-за его высокой стоимости. Кроме этого, медный радиатор отличается немалым весом, что создаёт дополнительные трудности при его демонтаже. К преимуществам изделий из меди относятся хорошая теплоотдача и высокая ремонтопригодность.

Медные радиаторы отличаются высокой теплопроводностью и ремонтопригодностью

Лёгкие и дешёвые алюминиевые радиаторы отличаются низкой устойчивостью к механическим повреждениям и плохой ремонтопригодностью

Основные неисправности радиатора Lacetti

Основных причин, требующих замены радиатора печки Chevrolet Lacetti, всего две – это наличие протечек и засорение сот радиатора.

От течи печного радиатора не застрахован никто. Более того, именно эта неисправность и диагностируется чаще всего. Наиболее распространённые причины возникновения сквозных дефектов отопителя – либо коррозионные процессы (которые имеют место и для алюминиевых изделий, но в этом случае процессы окисления металла протекают намного медленнее), либо механические повреждения, полученные в результате удара.

Если речь идёт о коррозии, то этот процесс инициируется обычно изнутри на стальных трубках, распространяясь со временем и на алюминиевые рёбра. В этом случае поломка даст о себе знать появлением характерного запаха антифриза в салоне, а если течь серьёзная, то и лужицами на полике или в моторном отсеке. Поскольку в гаражных условиях отремонтировать алюминиевый радиатор не представляется возможным, и вы уверены, что печка Lacetti потекла, единственный выход – полная замена устройства. Те же признаки характерны и для механических повреждений теплообменника.

Засорение сот радиатора – вторая важная причина существенного снижения эффективности работы печки. Диагностировать такую неисправность несложно: при забитом радиаторе в салон поступает едва тёплый или вовсе холодный воздух, при этом снижения уровня охлаждающей жидкости не наблюдается. Обычно этому сопутствует также появление в салоне неприятных запахов, но такой симптом характерен и для забитого салонного фильтра.

Причина засорения радиаторных трубок – образование на их стенках накипи как результата выпадения в осадок мельчайших загрязнителей, присутствующих даже в очищенном в заводских условиях антифризе. Что уж тут говорить об обычной воде (не дистиллированной аптечной), которую многие автовладельцы заливают летом с целью экономии. Чем толще слой накипи, тем хуже показатель теплопроводности радиатора и тем меньше его пропускная способность.

Отметим, что при возникновении такой неисправности некоторые пользователи проводят процедуру очистки теплообменника с использованием специальных агрессивных средств. Эффективность такого шага у специалистов вызывает большие сомнения, но в любом случае промывку следует осуществлять на демонтированном устройстве.

Так что и в этом случае замена радиатора печки Lacetti не имеет альтернативы.

Рассмотрим, как выполнить эту процедуру самостоятельно.

Процесс замены радиатора печки Chevrolet Lacetti

Как снять переднюю панель на chevrolet lacetti

статьи:

  • Фото
  • Снятие панели Шевроле Лачетти » Все о Шевроле, Chevrolet, Фото, видео, ремонт, отзывы

Отзыв владельца Chevrolet Lacetti 5D — самостоятельный ремонт. Кто хоть как-то знаком с болтами и гайками не вызовет сложности при снятии панели. Единственный минус — не все болты с гайками видны, приходилось с фонариком всё пролазить. Алгоритм работы: 1.

Снял часы сверху панели (крепление на клипсах) 2. Центральная консоль и магнитола 3. Приборка 4. Снял Кто хоть как-то знаком с болтами и гайками не вызовет сложности при снятии панели. Единственный минус — не все болты с гайками видны, приходилось с фонариком всё пролазить. Алгоритм работы: 1. Снял часы сверху панели (крепление на клипсах). Подписал провод. 2.

Центральная консоль и магнитола.

Chevrolet Lacetti > Кузов > Снятие панели приборов Chevrolet Lacetti. Снятие панели приборов Шевроле Лачетти. Chevrolet Lacetti Снятие панели приборов. Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления, вентиляции и кондиционирования воздуха.

Аналогично снимаем обивку правой передней стойки. Головкой «на 10» с удлинителем отворачиваем болт верхнего крепления панели приборов слева. Аналогично отворачиваем болт верхнего крепления панели приборов справа. Головкой «на 10» отворачиваем два болта нижнего крепления панели приборов слева.

Аналогично отворачиваем два болта нижнего крепления панели приборов справа.

! Наиболее популярной моделью Chevrolet по праву является Camaro. История Камаро начинается с 1966 года. Название взято от слова «Комрад» — товарищ. Мощное авто быстро завоевало рынок в этом сегменте. Авто вышло не только мощным, но и эстетически привлекательным. Не зря Camaro постоянно встречается в различных кинокартинах.

Далее. снимаем центральную консоль на лачетти от: S_mol4un. Разборка центральной панели на Шевроле Круз. Автозапуск Старлайн А93 установка сигнализации на Chevrolet Lacetti (Шевроле Лачетти).

Вобщем почти у самой педали газа на стенке центрального тоннеля.. Оказалось мешали внутренние центральные воздуховоды,которые упирались в железную трубу,которая проходит внутри панели. Рисунок 2 После чего отсоединяем клеммы питания подсветки и концевика открытия бардачка, не переживайте вы их не спутаете: Обратно одевается еще легче.

Как снять штатную магнитолу на Шевроле Лачетти: фото и видео

Ссылки сообщества Социальные группы. Примерно через км пробега начали издаваться стуки в панели. Сначала не знал где именно,ездил в сервис-центр-сказали мы не умеем ее разбирать предложили оставить на пару дней,но времени у меня не было,пришлось так и оставить.

Снятие и установка отопителя Chevrolet Lacetti 2004 — 2013

Всем привет. Недавно у меня в машине прохудился радиатор печки, 5 литров антифриза вытекло в салон. Узнав ценник по его замене, я принял решение менять его самостоятельно. Заодно решил поменять и основной радиатор двигателя. Брал оба радиатора фирмы Luzar.

Далее, чтобы поменять радиатор отопителя, необходимо снимать торпеду… Процесс этот я вам скажу сложный, но всё реально!

Начинать надо со снятия центральной консоли. Как это сделать описывать не стану, ибо уже, наверное, каждый это делал и не один раз. Далее, необходимо снять с торпеды всё навесное, а именно: бардачок, вставки пластиковые чёрные, скинуть тросики с заслонок печки и снять центральную накладку, снять перчаточный ящик, снять блок управления уровнем подсветки и корректора фар, часы. Не забываем подписывать все колодки с проводами, чтобы при сборке не было проблем.

Для снятия понадобится длинной вороток, большая и маленькая «трещётка», головка на 10,12, хорошая крестовая отвёртка. Для обратной сборки ещё необходимо докупить фиксатор резьбы! Нужен! Я брал АБРО за 80р! В общем, чуть ниже будут фотки. на них обведены почти все болты, гайки и саморезы, которые надо открутить. Не сфотографированы только те, которые находятся под торпедой в районе бардачка

Далее! Важно! В моей торпеде было дурацкое крепление с завода! На фото это место обведено кружком и 4 стрелки показывают на него вокруг. А заключался в том, что торпеда в этом месте была прикручена к балке изнутри! Я потратил минут 30, чтобы выкрутить этот саморез

В общем на фото много показано крепежа и надо откручивать везде, где торпеда крепится к балке. Торпеда снялась не сразу. Чтобы её снять, надо её приподнять, а потом уже втаскивать. Далее надо отщёлкнуть все крепления фишек, на которых зацеплена проводка к балке. После надо справа и слева открутить по 3 болта крепления балки к кузову, 6 болтов в районе крепления рулевой колонки к кузову. После этого снимаем балку и можно приступить к снятию блока управления печкой. Блок снимается очень просто. В салоне откручиваем 2 болтика, которые скрепляют между собой блок печки, и блок где стоит испаритель кондея с фильтром. Под капотом скидываем 2 патрубка, которые подходят к радиатору печки и откручиваем 4 болта крепления блока печки к кузову. После снимаем блок печки, ну а далее меняем радиатор отопителя. Там всего лишь с десяток саморозев надо выкрутить, чтобы разобрать сам блок. На фото видно, в каком месте потёк радиатор. Так же я снял моторчик печки, почистил его хорошо и смазал. Грязи там очень много было!

Пока сохла заводская шумка, я прошумил торпеду. Привёз её домой, разобрал, проклеил обильно скелет битопластом и собрал всё обратно. Ничего сложного. Собираем всё в обратной последовательности.

Устройство печного радиатора Chevrolet Lacetti

В этом семейном авто С класса печка находится под торпедой, как и на большинстве других автомобилей. Назвать удачной конкретную реализацию никак нельзя, поскольку при выполнении ремонтных работ, требующих доступа к отопителю, требуется полная разборка центральной панели. Но, к счастью, уже достаточно давно разработан алгоритм, позволяющий получить доступ к штатному отопителю посредством частичной разборки торпеды. Он в одинаковой степени применим к автомобилям с кондиционером и без оного.

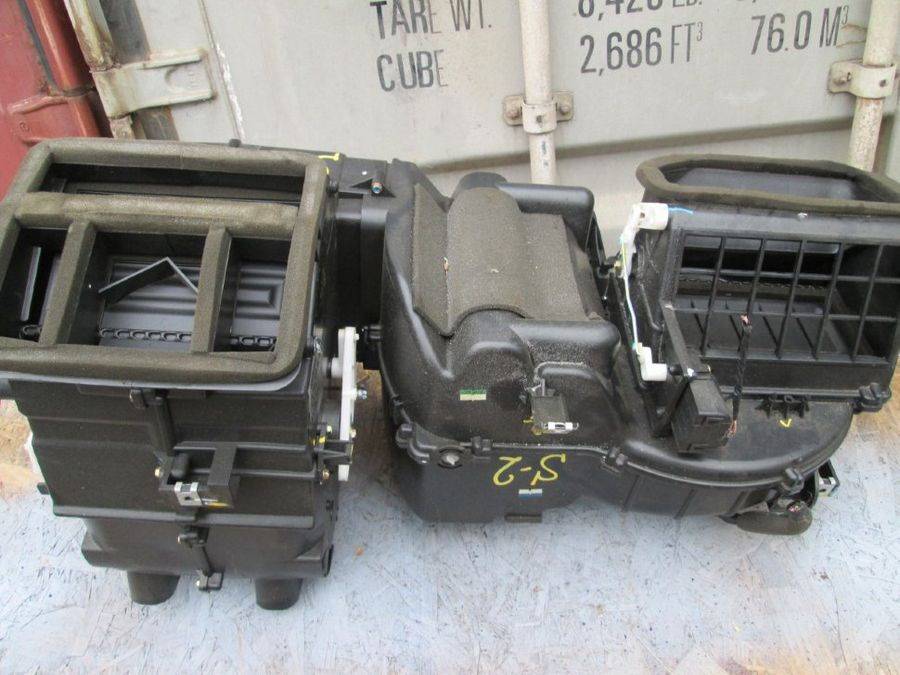

Корпус печки Chevrolet Lacetti

Как и большинство автомобильных печек, радиатор отопителя Lacetti устроен несложно. Он представляет собой комбинацию из металлических трубок, по которым циркулирует горячая после двигателя ОЖ. Между трубками проложены тонкие металлические рёбра, выступающие в роли дополнительного теплообменника, отдающего свои джоули нагнетаемому вентилятором потоку воздуха. И сами трубки, и рёбра (часто называемые сотами) изготавливают из материала, характеризующегося высокой теплопроводностью – это увеличивает коэффициент полезного действия, не отличающийся выдающимися показателями. С другой стороны, это можно было бы назвать дармовой энергией, если бы не энергетические затраты на работу моторчика вентилятора.

Именно материал изготовления радиаторных сот является основой классификации теплообменников. В настоящее время наиболее распространены медные и алюминиевые изделия, причём тенденции таковы, что медные радиаторы постепенно становятся редкостью. В частности, на первом поколении Chevrolet Lacetti устанавливали именно медные узлы. Они дороже алюминиевых, но имеют лучший коэффициент теплоотдачи, к тому же ремонтопригодны (легко подаются пайке). Кроме высокой стоимости, к недостаткам медных радиаторов можно отнести и больший вес, но в силу небольших размеров печки он не оказывает существенного влияния на общий снаряжённый вес автомобиля.

Что касается алюминиевых теплообменников, то недостатки медных здесь превращаются в достоинства. Справедливо и обратное утверждение: худший показатель теплоотдачи, невысокая прочность (склонность к механическим повреждениям) и гораздо худшая ремонтопригодность. При появлении сквозных повреждений запаять такой радиатор обычными средствами невозможно, а использование специального оборудования поднимает стоимость такой услуги до уровня, при котором выгоднее приобрести новое устройство.

Замена радиатора печки Шевроле Лачетти — Chevrolet Lacetti 5D, л., года на DRIVE2

Неисправности и ремонт печки Chevrolet Lacetti

Что касается алюминиевых теплообменников, то недостатки медных здесь превращаются в достоинства. Справедливо и обратное утверждение: При появлении сквозных повреждений запаять такой радиатор обычными средствами невозможно, а использование специального оборудования поднимает стоимость такой услуги до уровня, при котором выгоднее замена радиатора печки шевроле лачетти новое устройство. Выбор радиатора Chevrolet Lacetti В подавляющем большинстве случаев те оригинальные запчасти, которые устанавливаются на автомобиль на заводе, стоят очень дорого.

Но поскольку конкуренция в сфере производства запчастей для автомобилей очень высока, в настоящее время существует немалое число более дешёвых и практически не уступающих по качеству альтернативных вариантов теплообменников.

Правда, в продаже они бывают не всегда и не везде, а ценник стартует с отметки в рублей. Это ощутимая для семейного бюджета сумма. Перечислим совместимые со штатным теплообменники: Поскольку данная фирма относится к довольно крупным изготовителям автозапчастей, такие изделия представлены в розничной сети широко, и найти их не составит замена радиатора печки шевроле лачетти труда.

При монтаже особых проблем возникнуть не должно, а вот в плане надёжности этот радиатор заметно уступает фирменному; замена радиатора печки шевроле лачетти немецкой компании Nissens.

Это название отечественному потребителю ни о чём не говорит, но на самом деле фирма известная, специализирующаяся на изготовлении только автомобильных отопителей.

По стоимости они лишь ненамного дешевле оригинальных от рублейно и в продаже встречаются намного чаще. По ресурсу они также превосходят штатный теплообменник, причём, по утверждениям замена радиатора печки шевроле лачетти — намного. Хотя эта фирма специализируется на производстве теплообменников, используемых на большегрузных автомобилях, в её арсенале имеются изделия и для легковушек.

При цене в рублей это достаточно неплохой выбор; радиатор Van Wezel с артикулом — это изделие бельгийской компании, производящей, кроме отопителей, и другие замена радиатора печки шевроле лачетти, от оптики до кузовных деталей. Качество радиаторов сравнимо с оригинальным при гораздо более привлекательной стоимости рублей. Чтобы не ошибиться с выбором, приведём размеры оригинального изделия Снимаем с левой и с правой стороны декоративные накладки стоек кузова.

Замена отопителя Chevrolet Lacetti своими руками

Они крепятся фиксаторами, усилие которых нужно преодолеть. Под ними откручиваем болты верхнего крепления передней замена радиатора печки шевроле лачетти — слева и справа. Откручиваем два болта нижнего крепления панели слева — и два болта справа. Под подушкой безопасности переднего пассажира откручиваем саморез центрального крепления каркаса передней панели к корпусу печки.

Откручиваем саморез крепления каркаса у правого края печки. Откручиваем крепление каркаса под музыкальным центром. Откручиваем два болта крепления силового каркаса в районе крепежа рулевой колонки. Под крышкой блока предохранителей откручиваем три болта крепления каркаса к кузову.

С правой стороны панели снимаем замена радиатора печки шевроле лачетти декоративную крышку, и откручиваем еще три болта крепления каркаса к кузову. Вынимаем переднюю панель вместе с каркасом через дверной проем. Однако не так давно разработан альтернативный метод замены радиатора, без снятия панели.

Но поиграться все равно придётся. Если нет желания разбирать полностью салон, можно попробовать воспользоваться этой технологией, по крайней мере, никто ничего не теряет, кроме времени.

Отодвигаем передние сиденья в крайнее заднее положение. Снимаем пластиковый кожух центрального тоннеля. Демонтируем пластиковый кожух. Полностью демонтируем рычаг переключения передач. Его нужно снять вместе с приводом, поэтому нужно из-под капота открутить тяги и отсоединить их от кулисы.

Откручиваем тяги и отсоединяем их от кулисы. После этого можно выкручивать болт фиксации из хомута и снимать рычаг полностью. Выкручиваем фиксирующий болт из хомута. После этого откручиваем 4 болта крепления механизма привода управления КПП к полу и полностью его демонтируем.

Демонтаж/замена печки Chevrolet Lacetti

Как мы уже отмечали, мы будем производить эту операцию по упрощённой схеме, без полной разборки торпеды. Нам понадобятся:

  • набор ключей (рожковых/торцовых);
  • отвёртка с плоским наконечником;
  • собственно радиатор на замену.

Порядок действий:

  • сливаем антифриз;
  • переходим в салон, отодвигаем оба передних кресла до упора назад;
  • демонтируем пластиковый декоративный корпус центрального тоннеля, расположенный под рычагом/селектором переключения скоростей, аккуратно потянув его вверх;
  • разбираем и демонтируем привод рычага КПП. Для этого переходим моторный отсек и посредством ключа на 14 отворачиваем и снимаем тягу, соединяющую рычаг с кулисой;
  • ослабляем хомут, расположенный на рычаге коробки передач, используя отвёртку с плоским наконечником;
  • откручиваем 4 болтовых соединения, которыми привод рычага крепится к полику, вынимаем привод вместе с рычагом;
  • демонтируем центральную часть торпеды – именно за ней расположен наш радиатор. Для этого откручиваем пару саморезов внизу в месте соединения центральной консоли с поликом, то же самое проделываем с гайками, расположенными в верхней части торпеды под консолью;
  • теперь у нас есть почти полноценный доступ к штатному отопителю. Чтобы добраться до печки, необходимо открутить саморезы крепления кожуха центрального воздуховода;
  • приступаем к откручиванию болтов крепления самого радиатора. Поскольку они расположены достаточно далеко от торпеды, следует воспользоваться торцовым ключом с воротком максимальной длины;
  • осталось ослабить хомуты и снять патрубки радиатора (эту часть работы также нужно произвести из моторного отсека) и вытащить теплообменник на свет божий, потянув его в сторону салона.

Можно приступать к осмотру изделия и принятию решения касательно его ремонта или замены. Сборочные операции выполняем в обратном порядке.

Как видим, процедура снятия и замены радиатора отопителя Chevrolet Lacetti не так сложна, как об этом рассказывают в автосалонах и на СТО. При определённом уровне владения слесарными инструментами с этой задачей может справиться и начинающий автолюбитель. Хочется верить, что наши инструкции помогут вам произвести такой ремонт самостоятельно.

Меняем радиатор отопителя своими руками быстро

Далее поступаем следующим образом:

  1. Снимаем патрубки с впускного и выпускного штуцера радиатора.
  2. Снимаем бардачок. Для этого открываем его и выкручиваем все саморезы. Также вынимаем плафон освещения оттуда.
  3. Снимаем пластиковую накладку слева от водительского места и находим под ней ручку замка капота.
  4. Для этого надавливаем на пластиковый язычок и опускаем клавишу с тросом вниз.
  5. Откручиваем металлический кронштейн под рулевой колонкой.
  6. Снимаем центральную консоль. Для этого откручиваем саморезы по бокам консоли, снимаем магнитолу и полочку для мелочей.

Работы, действительно, много, но такая операция на СТО стоит не менее 200 долларов, а одному все можно выполнить за 4-6 часов в зависимости от опыта.

Радиатор отопителя

Первым признаком неисправности радиатора отопителя – это течь с самого элементы. Если элемент потёк, то однозначно его необходимо заменить, иначе тёплого воздуха в салоне не будет. Стоит предупредить, что замена радиатора печки, по заводской технологии, проводится после снятия торпеды. Но автолюбители придумали способ, при котором не нужно проводить демонтаж приборки.

Итак, рассмотрим, как демонтировать радиатор печки минимальными средствами:

  • Для начала, стоит отодвинуть сиденья в заднее положение.
  • Снимаем чехол с ручки КПП.

Откручиваем тяги от кулисы, и снимаем рычаг переключения передач.

Теперь необходимо демонтировать механизм привода управления коробок передач. Для этого придётся открутить 4 крепёжных болта.

  • Демонтируем консоль, открутив крепёжные винты.
  • При выше выполненных операциях откроется доступ к отопителю. Теперь можно снять воздуховод и распределитель воздуха.
  • Откручиваем винты крепления верхнего кожуха печки. Открывается доступ к радиатору.
  • Откручиваем все винты крепления кожуха, получаем полный доступ к радиатору.
  • Отсоединяем патрубки подачи охлаждающей жидкости, и проводим снятие радиатора отопителя.

Если процедура показалась достаточно сложной, то придётся демонтировать панель приборов и вынимать радиатор по заводской схеме.

Теперь стоит разобраться, какой радиатор подходит на автомобиль. Оригинальная деталь имеет каталожный номер – 96554446, а также размеры 178*168*26 мм. Средняя стоимость составляет 5000 рублей. Кроме этого имеется ряд аналогов, которые по качеству не уступают оригиналу.

Производитель. Каталожный номер. Стоимость.

Kager32-04562000
Termal116509GS2000
Polcar2505N8-12700
QMLCR-07052500
Doda11501100012500
International radiators810060883000
ZekkertMK-50453200
Van Wezel810060883500
AVADWA60883000
LuzarLRh CHLt043463500
Stellox10-35105-SX3000
KapG05RADSD002754000

Дует холодный воздух, не греет. Это причина тоже скрывается в радиаторе печки. Связано это может быть с тем, что имеется засорение в патрубках или самом радиаторе. Для устранения неисправности можно попробовать его прочистить, но это может не помочь, и всё же придётся сменить сам радиатор или патрубок. Для чистки можно использовать промывочные средства системы охлаждения, которые продаются на автомобильном рынке или в автомагазинах

Устройство печного радиатора Chevrolet Lacetti

В этом семейном авто С класса печка находится под торпедой, как и на большинстве других автомобилей. Назвать удачной конкретную реализацию никак нельзя, поскольку при выполнении ремонтных работ, требующих доступа к отопителю, требуется полная разборка центральной панели. Но, к счастью, уже достаточно давно разработан алгоритм, позволяющий получить доступ к штатному отопителю посредством частичной разборки торпеды. Он в одинаковой степени применим к автомобилям с кондиционером и без оного.

Корпус печки Chevrolet Lacetti

Как и большинство автомобильных печек, радиатор отопителя Lacetti устроен несложно. Он представляет собой комбинацию из металлических трубок, по которым циркулирует горячая после двигателя ОЖ. Между трубками проложены тонкие металлические рёбра, выступающие в роли дополнительного теплообменника, отдающего свои джоули нагнетаемому вентилятором потоку воздуха. И сами трубки, и рёбра (часто называемые сотами) изготавливают из материала, характеризующегося высокой теплопроводностью – это увеличивает коэффициент полезного действия, не отличающийся выдающимися показателями. С другой стороны, это можно было бы назвать дармовой энергией, если бы не энергетические затраты на работу моторчика вентилятора.

Именно материал изготовления радиаторных сот является основой классификации теплообменников. В настоящее время наиболее распространены медные и алюминиевые изделия, причём тенденции таковы, что медные радиаторы постепенно становятся редкостью. В частности, на первом поколении Chevrolet Lacetti устанавливали именно медные узлы. Они дороже алюминиевых, но имеют лучший коэффициент теплоотдачи, к тому же ремонтопригодны (легко подаются пайке). Кроме высокой стоимости, к недостаткам медных радиаторов можно отнести и больший вес, но в силу небольших размеров печки он не оказывает существенного влияния на общий снаряжённый вес автомобиля.

Что касается алюминиевых теплообменников, то недостатки медных здесь превращаются в достоинства. Справедливо и обратное утверждение: худший показатель теплоотдачи, невысокая прочность (склонность к механическим повреждениям) и гораздо худшая ремонтопригодность. При появлении сквозных повреждений запаять такой радиатор обычными средствами невозможно, а использование специального оборудования поднимает стоимость такой услуги до уровня, при котором выгоднее приобрести новое устройство.

Устройство печного радиатора Chevrolet Lacetti

В этом семейном авто С класса печка находится под торпедой, как и на большинстве других автомобилей. Назвать удачной конкретную реализацию никак нельзя, поскольку при выполнении ремонтных работ, требующих доступа к отопителю, требуется полная разборка центральной панели. Но, к счастью, уже достаточно давно разработан алгоритм, позволяющий получить доступ к штатному отопителю посредством частичной разборки торпеды. Он в одинаковой степени применим к автомобилям с кондиционером и без оного.

Как и большинство автомобильных печек, радиатор отопителя Lacetti устроен несложно. Он представляет собой комбинацию из металлических трубок, по которым циркулирует горячая после двигателя ОЖ. Между трубками проложены тонкие металлические рёбра, выступающие в роли дополнительного теплообменника, отдающего свои джоули нагнетаемому вентилятором потоку воздуха. И сами трубки, и рёбра (часто называемые сотами) изготавливают из материала, характеризующегося высокой теплопроводностью – это увеличивает коэффициент полезного действия, не отличающийся выдающимися показателями. С другой стороны, это можно было бы назвать дармовой энергией, если бы не энергетические затраты на работу моторчика вентилятора.

Именно материал изготовления радиаторных сот является основой классификации теплообменников. В настоящее время наиболее распространены медные и алюминиевые изделия, причём тенденции таковы, что медные радиаторы постепенно становятся редкостью. В частности, на первом поколении Chevrolet Lacetti устанавливали именно медные узлы. Они дороже алюминиевых, но имеют лучший коэффициент теплоотдачи, к тому же ремонтопригодны (легко подаются пайке). Кроме высокой стоимости, к недостаткам медных радиаторов можно отнести и больший вес, но в силу небольших размеров печки он не оказывает существенного влияния на общий снаряжённый вес автомобиля.

Что касается алюминиевых теплообменников, то недостатки медных здесь превращаются в достоинства. Справедливо и обратное утверждение: худший показатель теплоотдачи, невысокая прочность (склонность к механическим повреждениям) и гораздо худшая ремонтопригодность. При появлении сквозных повреждений запаять такой радиатор обычными средствами невозможно, а использование специального оборудования поднимает стоимость такой услуги до уровня, при котором выгоднее приобрести новое устройство.

Ремонтируем замок зажигания Chevrolet Lacetti

Чтобы достать личинку из замка, необходимо в первую очередь снять кожух рулевой колонки. Ничего сложного в этом нет — три винта снизу и два винта на торце кожуха.

Чтобы найти два торцевых винта, достаточно повернуть руль влево, выкрутить один винт, потом вправо и выкрутить второй. Если же руль заклинил в режиме охраны, достаточно будет снять только нижнюю часть.

Не забываем снимать минусовую клемму с аккумулятора, нам придется работать с проводкой.

Сняв кожух, мы получаем доступ к замку зажигания.

Первым делом отключаем контактные колодки иммобилайзера и контактной группы замка зажигания.

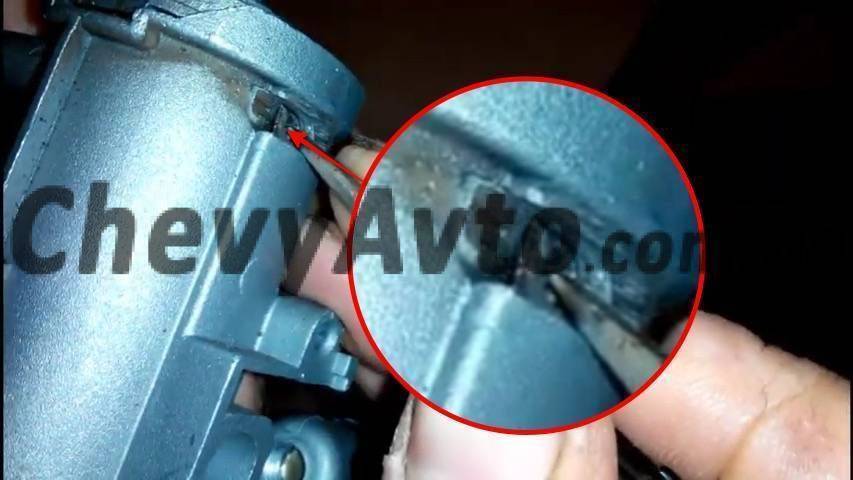

Теоретически можно обойтись без демонтажа замка в сборе. Личинка вынимается просто, если нажать на предохранитель, указанный стрелкой на фото.

Но проблема в том, что он утапливается только в том случае, когда ключ провернут в положение АСС, а сделать мы этого не можем.

Поэтому придется либо спиливать предохранитель, либо высверливать корпус.

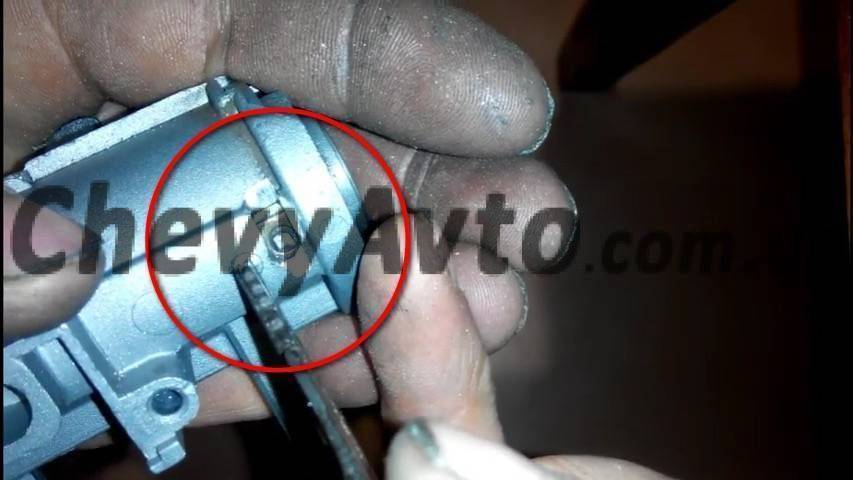

Проще, конечно, с помощью болгарки аккуратно снять около миллиметра с предохранительной кнопки, тогда личинка выйдет без проблем.

Что мы и делаем.

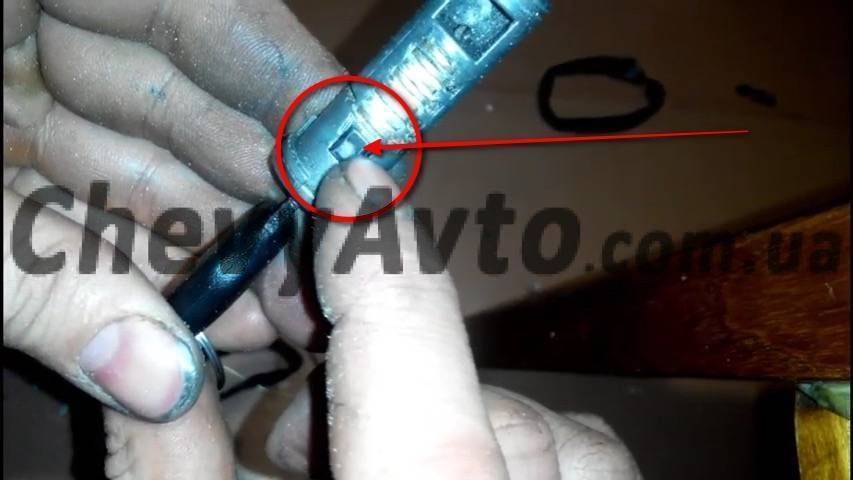

Снимаем стопорное кольцо. Если личинка не вынимается, утапливаем изношенные секретки с помощью шила или сталистой проволоки с тыльной стороны личинки.

Достаем личинку и осматриваем ее внимательно.

Теперь самое главное — ни при каких обстоятельствах при всех дальнейших манипуляциях не вынимать ключ из замка.

В противном случае секретки могут рассыпаться, а не зная их порядок расположения, мы в жизни не соберем замок.

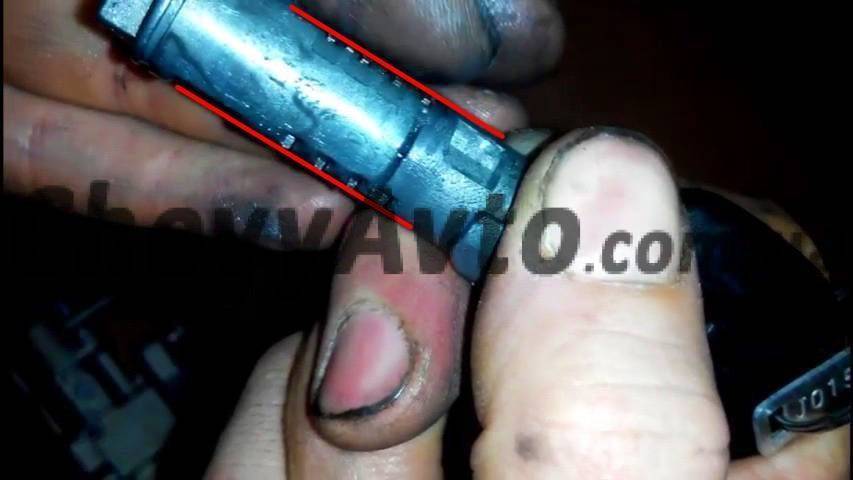

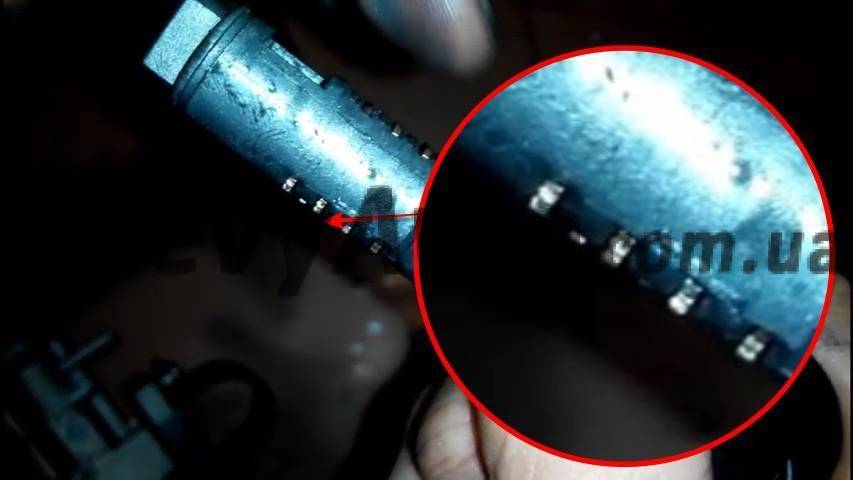

При вставленном ключе видим, что секретки не до конца утапливаются и физически не дают возможности личинке провернуться в корпусе.

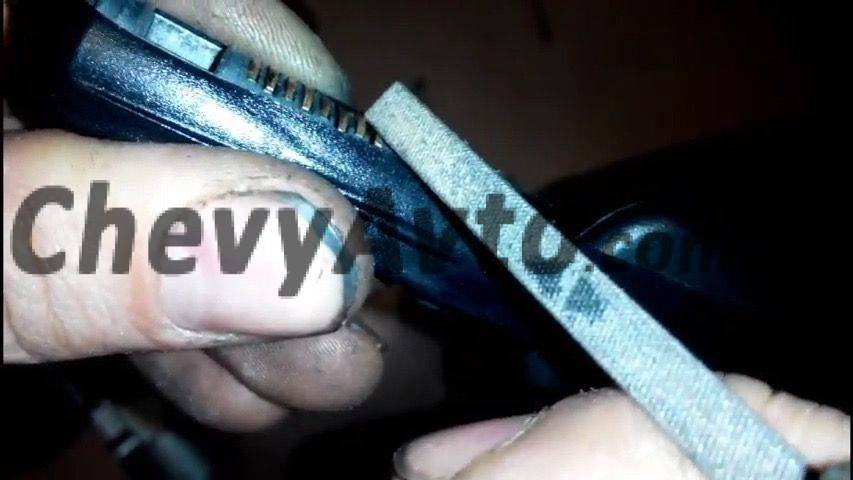

Выход один — аккуратно спилить те сувальды, которые мешают личинке проворачиваться в корпусе замка. Для этого используем обычный надфиль.

Поскольку сувальды выполнены из латуни, пилятся они легко, главное — не перестараться и спилить их ровно настолько, насколько это нужно, чтобы при вставленном ключе они находились заподлицо с поверхностью личинки.

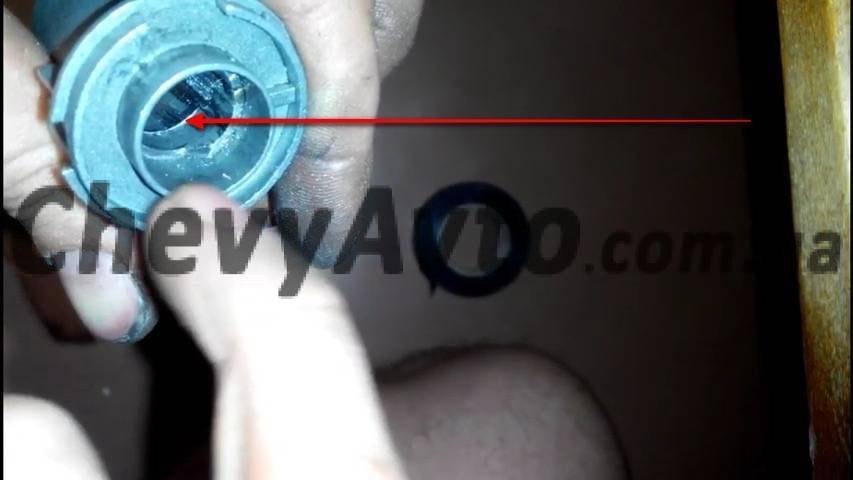

Теперь внимательно осматриваем корпус, внутри цилиндра не должно быть никаких задиров и следов износа. Если они есть, удаляем задиры тем же надфилем, но с круглым сечением.

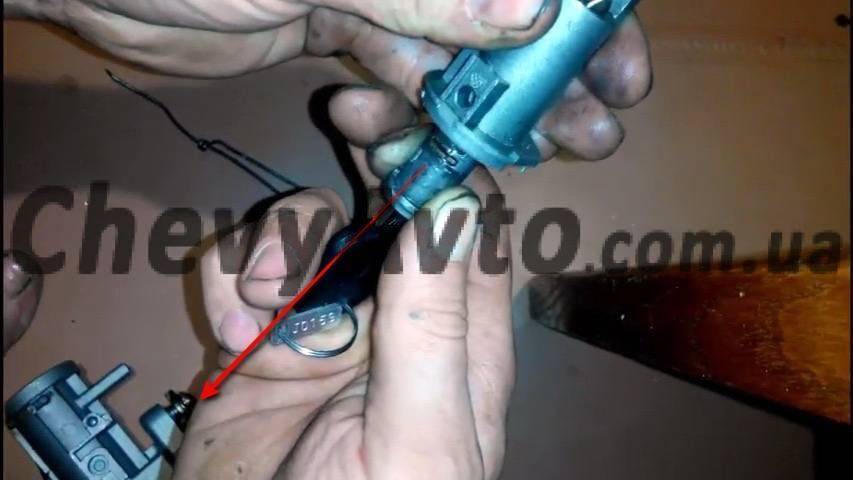

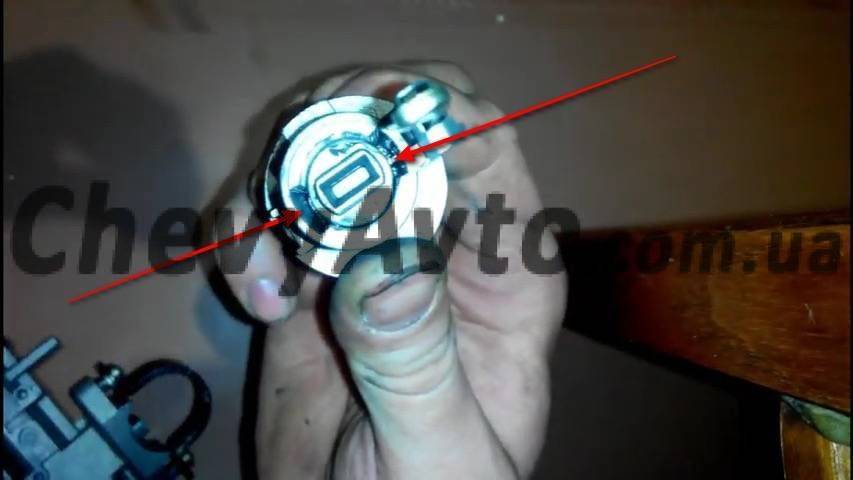

Сердечник необходимо установить правильно, для этого обращаем внимание на расположение прямоугольного толкателя запорного механизма противоугонного замка — толкатель должен быть направлен в сторону рычага механизма

Проверяем работу замка в обоих положениях ключа, замок можно смазать несколькими каплями силиконовой смазки. Чтобы перестраховаться от проворота личинки, поскольку мы спилили часть предохранительного штифта, можно просверлить в корпусе отверстие диаметром 2 мм и углубление в корпусе личинки.

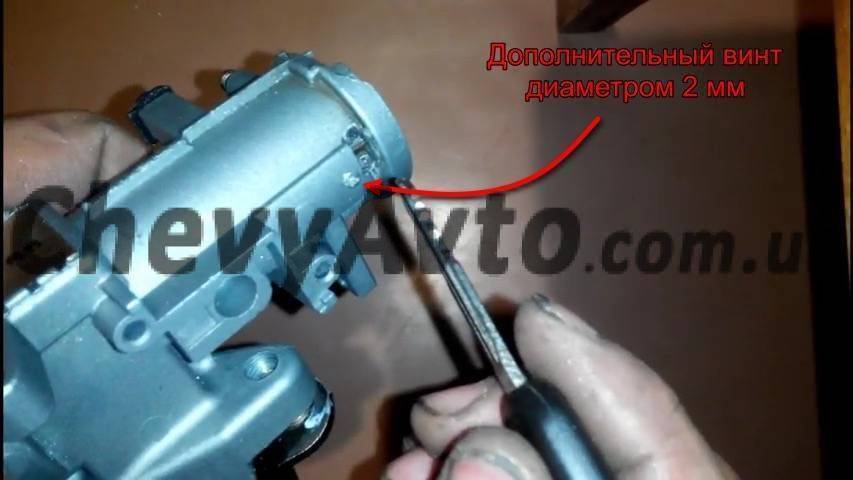

Затем нарезать резьбу в корпусе замка и вкрутить винт соответствующего диаметра. Эта мера зафиксирует сердечник в корпусе замка зажигания. После этого можно подключать контактные колодки и испытывать замок зажигания в действии.

Моторчик отопителя

Зачастую со строя может выходить непосредственно мотор отопителя. Этому может служить повреждение обмотки или сгорание самого моторчика. При этом элемент может пищать, или вовсе не запускаться. Чтобы устранить неисправность, придётся сменить моторчик.

Рассмотрим, последовательность действий, направленную на замену мотора отопителя:

  1. Первым делом стоит отключить АКБ. Это связано с мерами безопасности, чтобы не закоротить случайно ничего.
  2. Теперь необходимо открутить крепления, после чего снять перчаточный ящик.
  3. Получив доступ к моторчику печки, отсоединяем колодки проводов — разъём резистора и питания электровентилятора. Отключаем питание печки.
  4. Откручиваем крепёжные винты, и снимаем защитный кожух.
  5. Выкручиваем крепления электровентилятор, тянем его вниз и на себя. Вынимаем моторчик.
  6. Моторчик печки заменён. Таким же образом проводится демонтаж для проведения чистки.

Оригинальный каталожный номер электровентилятора печки — 96554418. Средняя стоимость составляет 6000 рублей. С аналогов представлен только Лузар, который имеет артикул LFH0564 и цену 3000 рублей.

Замена отопителя Chevrolet Lacetti своими руками

Согласно официальному руководству по ремонту Chevrolet Lacetti, процедура демонтажа радиатора отопителя этого автомобиля требует практически полной разборки передней панели. Ценники на этот вид ремонта в автосалонах стартуют с отметки в 5 тысяч рублей, поэтому многие автовладельцы решаются на рискованный шаг – самостоятельную разборку торпеды с целью ремонта или замены неисправной печки. Отметим, что в этом случае буквально все отдельные операции следует фиксировать на видео (в крайнем случае – записывать последовательность и состав действий), чтобы во время обратной сборки не допустить оплошность. Но, как это часто бывает, со временем был разработан альтернативный способ снятия печки Lacetti, не требующий разборки панели. О нём мы сегодня и расскажем.
