Синхронизатор коробки передач – закулисный игрок комфортного разгона

Профилактические мероприятия

Синхронизаторы не относятся к категории механизмов, которые с завидной регулярностью выходят из строя и требуют постоянного внимания, ремонта или замены.

Но если учитывать тот факт, что процедура замены достаточно трудоёмкая, требует определённых навыков от автовладельца, либо же дополнительных финансовых затрат на оплату услуг специалистов автосервиса, более правильным решением будет продление срока службы узла.

Чтобы синхронизатор работал долго, качественно и эффективно, требуется соблюдать буквально несколько простых правил.

  1. Минимальная эксплуатация в агрессивных условиях. Постарайтесь отказаться от агрессивной манеры вождения. Не пытайтесь постоянно резко стартовать, тормозить и опять разгоняться, буквально разрывая при этом коробку передач. Плавное и умеренное управление КПП позволит значительно увеличить и без того достаточно внушительный ресурс синхронизаторов.
  2. Не забывайте о правильном соответствии между скоростью движения автотранспортного средства и выбранной передачей на селекторе КПП. Для каждой передачи есть свой определённый и оптимальный диапазон скорости перемещения машины. Этому учат ещё на первых уроках в автошколе. И такую информацию следует запоминать очень внимательно. Если скорость будет соответствовать передаче, а передача скорости, тогда на синхронизаторы начнёт воздействовать оптимальная нагрузка. Это положительно скажется на ресурсе механизма, и заметно отсрочит замену синхронизатора на вашем автомобиле.
  3. В соответствии с регламентом и требованиями автопроизводителя проводите техническое обслуживание коробки. Зачастую рекомендации в инструкциях к иномаркам не совсем совпадают с реальными пробегами и сроками применительно к нашим условиям эксплуатации. Потому от указанного в руководстве пробега до замены того же трансмиссионного масла или иных расходников обычно советуют отнимать 15-25%. То есть проводить техобслуживание нужно немного раньше. Всё зависит от того, в каких условиях эксплуатируется машина и коробка в частности.
  4. Используйте подходящие масла для коробки. Тут опять же нужно смотреть в руководство по эксплуатации. Производители чётко прописывают, какие трансмиссионные масла следует использовать для вашей конкретной коробки передач. От этих рекомендаций лучше не отходить. Если не удаётся найти или приобрести масла указанной марки с рекомендуемыми характеристиками, ищите среди других изготовителей рабочих жидкостей составы, максимально приближенные к свойствам оригинального масла.
  5. Прежде чем переключить передачу, не забывайте до конца выжимать педаль сцепления. Некоторые водители несколько не додавливают педаль до упора, в результате чего на синхронизатор начинает воздействовать большая нагрузка, ускоряется износ. Регулярная подобная работа педалью сцепления приведёт к поломкам и неисправностям. Соблюдая это простое правило, удастся избежать лишних проблем.

Синхронизатор действительно является полезным и эффективным дополнением в конструкции современных механических и роботизированных коробок передач.

Подавляющее большинство КПП, устанавливаемых на современные автомобили, являются синхронизированными. Это вполне оправданный и правильный ход со стороны производителей. Узел обладает широкими функциональными возможностями, параллельно продлевая срок службы всей коробки.

Синхронизаторы заднего хода

В большинстве современных легковых автомобилей с трехвальными и двухвальными МКП передача заднего хода так же оснащается синхронизатором (но это не касается отечественных легковых автомобилей, в которых передача заднего хода синхронизатора не имеет). Это облегчает включение задней передачи, но не избавляет водителя от строгого выполнения правила — включать передачу заднего хода только после полной остановки автомобиля. Для предотвращения этой ошибки МКП оснащается блокираторами, которые делают невозможной включение заднего хода при движении автомобиля вперед, либо рычаг КП оснащается специальным пружинным механизмом, который предотвращает случайный выбор передачи заднего хода. Обычно для включения заднего хода рычаг переключения КП нужно нажать вниз, а затем перевести в нужное положение. Либо сектор включения задней передачи снабжен тугой пружиной, чтобы водитель чувствовал повышенное сопротивление. Либо для включения заднего хода нужно нажать манетку, расположенную на рычаге переключения (это решение можно встретить и сегодня, повсеместно оно применялось на послевоенных грузовых автомобилях отечественного производства). Синхронизатор МКП один из самых нагруженных узлов этого механизма. При выходе коробки передач из строя специалисты по ремонту прежде всего сталкиваются с фактом разрушения синхронизаторов (особенно шестерен низших передач) и уже потом — с неисправностями уплотнений первичного и вторичного валов, разрушением подшипников и выкрашиванием зубьев шестерен.

О назначении КПП известно любому, кто хоть однажды сидел за рулем авто. Однако как ее устройство, так и принцип работы зачастую остаются для многих тайной. В общем-то, это может быть и правильно, во всяком случае, такой подход имеет право на существование, тем не менее, не занимаясь подробным изучением коробки, стоит коснуться такого ее элемента, как синхронизатор.

Принцип работы синхронизатора КПП – что же происходит под капотом?

Принцип работы синхронизатора КПП сложен, но, несмотря на это, все действия происходят всего за доли секунды. Если рычаг КПП находится в нейтральном положении, то муфты – в среднем, и шестерни свободно вращаются, не передавая поток мощности. Когда мы, увеличивая скорость, переключаем КПП, тогда рычаг переносит муфту в положение к направлению шестерни. Что при этом происходит в системе?

Когда мы включаем нужную передачу (скорость) в нашем автомобиле, за долю секунды система успевает сделать примерно следующее. Сдвигаются сухари на муфте (маленькие затворы), которые действуют на блокирующее кольцо, и оно сходится с конусом шестерни. Из-за этого активируется сила трения, которая в свою очередь поворачивает кольцо до того момента, пока оно не застопорится. После этого и происходит синхронизация скорости вала и шестерни. Мотор настраивается на новые обороты, а мы можем без особых усилий увеличивать скорость.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

  1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
  2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
  3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

Основное назначение синхронизатора КПП

Синхронизатор коробки переключения передач необходим для того, чтобы с помощью синхронизации диапазонов вращения колес и двигателя минимизировать удары по шестеренкам КПП и продлить их срок эксплуатации. Иными словами синхронизатор уравнивает окружные скорости муфты сцепления и шестерни.

В современных механических коробках передач на легковых автомобилях синхронизатора обязательно присутствует. Однако, зачастую, он установлен только передачи переднего хода. Задняя передача работает без синхронизатора. Именно поэтому она не включается при переходе на нее на высоких оборотах двигателя.

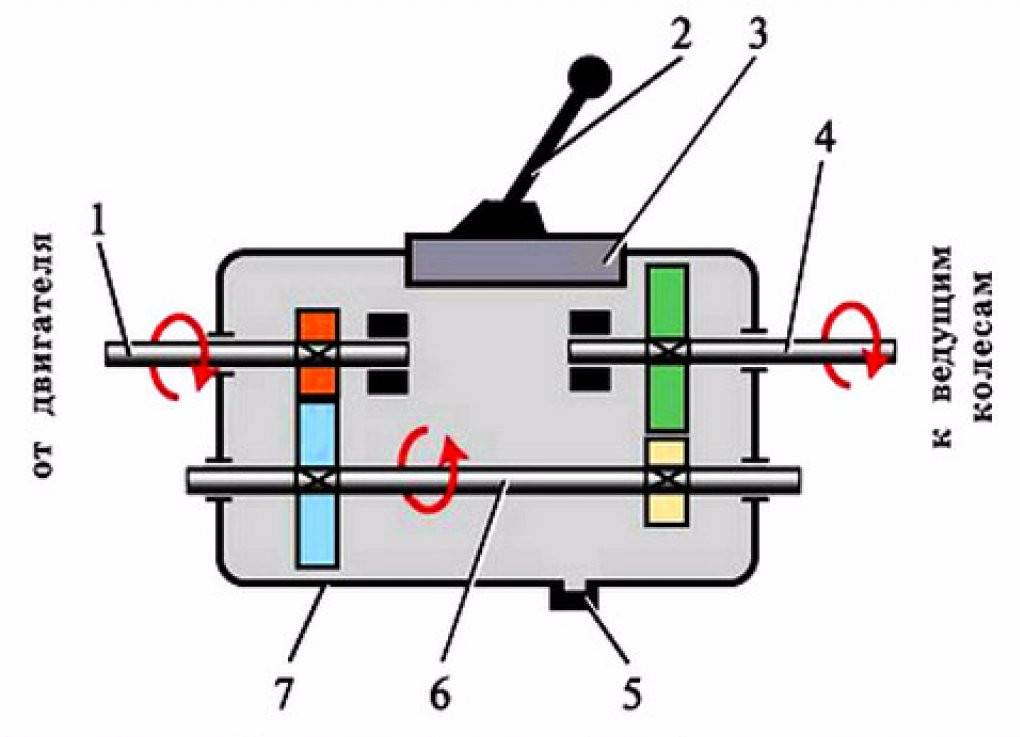

Принцип работы и устройство трехвальной МКПП

Основополагающим принципом функционирования МКПП является зубчатое взаимодействие шестеренок, которые обволакиваются трансмиссионной жидкостью, находящейся в картере коробки.

В состав такой МКПП входят:

  • ведущий и ведомый валы;
  • промежуточный и дополнительный валы;
  • корпус;
  • синхронизаторы;
  • комплекты шестеренок;
  • механизм переключения ступеней с замками и блокирующими механизмами;
  • рычаг переключения ступеней.

Подшипники, расположенные в корпусе, обеспечивают вращение валов. На каждом валу имеется комплект шестеренок с различным числом зубьев.

Ведущий вал примыкается к двигателю посредством корзины сцепления, ведомый с карданным, промежуточный передает вращающий момент вторичному.

На первичном валу имеется ведущая шестеренка, которая раскручивает промежуточный с расположенным на нем крепко зафиксированным набором шестеренок. На ведомом валу имеется свой комплект шестеренок, перемещающихся по шлицам.

Между шестеренками вторичного вала находятся муфты синхронизаторы, которые выравнивают угловые скорости шестеренок с оборотами самого вала. Синхронизаторы крепко закреплены на валах и передвигаются в продольном направлении по шлицам. На современных МКПП такие муфты находятся на каждой ступени.

Ремонт синхронизатора

Разборка коробки передач

Никто не может гарантировать, что устройство не выйдет из строя. В таком случае возникает необходимость в его незамедлительной починке. Сразу следует отметить, что работа синхронизатора не имеет прямого отношения к функционалу сцепления, следовательно, нет никакой необходимости в замене. Если вас беспокоит какая-либо проблема, с ней следует обратиться к официальному продавцу автомобилей данной марки. Если у вас есть достаточные знания и практические навыки, то можно попытаться провести регулировку без посторонней помощи.

В некоторых случаях ситуацию может исправить только замена синхронизатора. Эта процедура проводится в несколько этапов:

  1. Отсоедините коробку передач от прочих деталей.
  2. Очистите все поверхности от посторонних частиц.
  3. Снимите кронштейн.
  4. Разъедините вилку коробки от КПП, открутив гайку, скрепляющую эти элементы.

Установка нового и исправного приспособления производится в обратном порядке. Опытный мастер поменял бы устройство за считанные минуты.

Синхронизированные КПП, что это означает

В наше время фактически все механические и роботизированные коробки являются синхронизированными. Для включения скорости в коробках данного типа необходимым условием является выравнивание частоты вращения шестерни и вала. Синхронизацию обеспечивает такое устройство, как синхронизатор. Помимо плавного переключения скоростей он способен снижать шум при переключении скоростей, уменьшать износ механического соединения и, тем самым, повышать срок эксплуатации коробки передач. Синхронизаторами оснащаются все передачи КПП легкового транспортного средства, включая и передачу заднего хода.

Симптомы того, что синхронизирующее устройство заболело

До ужаса неприятно, когда твой автомобиль начинает кашлять, чихать, скрипеть и гаркать. Тем более, когда это связано с коробкой передач. Чаще всего неисправности с КПП связаны именно с поломкой синхронизирующего устройства. Это может проявляться по-разному, например:

  • шумы при работе КПП;
  • переключение передачи, которое требует дополнительных усилий;
  • автоматический сброс скорости в коробке.

Конечно, эти симптомы могут быть признаками и других поломок, которые произошли с КПП, но зачастую первым кто выходит из строя, является синхронизатор. Профилактические работы можно, конечно, производить и самому, но столкнувшись с серьёзной поломкой лучше всего обратиться к специалисту.

Как устроен синхронизатор коробки передач?

Синхронизаторы ставятся в легковых автомобилях на все коробки переключения передач, даже на передачи заднего хода. Они работают по определенному принципу: выравнивание скорости при помощи силы трения. Если разница между частотой вращения вала и шестерен большая, тогда и сила трения между ними должна достигаться чуть большего уровня, чтобы синхронизировать их действие. Такое явление ожидается при переключении на самые высокие передачи.

Основным элементом у синхронизатора является ступица, у которой предусмотрены внешние и внутренние шлицы. Для соединения с вторичным валом используются внутренние шлицы, при этом есть возможность осевого перемещения вала в разные стороны. Нижние шлицы, в свою очередь, соединяются с муфтой включения, которая должна обеспечивать жесткое соединение вала и шестерен коробки передач. Снаружи муфта включения соединяется с вилкой для переключения передачи.

Также в синхронизатор КПП входит блокирующее кольцо. Оно нужно для того, чтобы обеспечить хорошую синхронизацию, и чтобы муфту не замыкало в тот момент, когда выравниваются скорости. Внутри на кольце имеется коническая поверхность, предназначена она для обмена действием с фрикционным конусом имеющихся шестерен. А вот для того, чтобы создать условия блокировки муфты включения, с внешней стороны этого стопорного кольца установлены шлицы.

Ремонт синхронизатора

Никто не может гарантировать, что устройство не выйдет из строя. В таком случае возникает необходимость в его незамедлительной починке. Сразу следует отметить, что работа синхронизатора не имеет прямого отношения к функционалу сцепления, следовательно, нет никакой необходимости в замене. Если вас беспокоит какая-либо проблема, с ней следует обратиться к официальному продавцу автомобилей данной марки. Если у вас есть достаточные знания и практические навыки, то можно попытаться провести регулировку без посторонней помощи.

В некоторых случаях ситуацию может исправить только замена синхронизатора. Эта процедура проводится в несколько этапов:

  1. Отсоедините коробку передач от прочих деталей.
  2. Очистите все поверхности от посторонних частиц.
  3. Снимите кронштейн.
  4. Разъедините вилку коробки от КПП, открутив гайку, скрепляющую эти элементы.

Установка нового и исправного приспособления производится в обратном порядке. Опытный мастер поменял бы устройство за считанные минуты.

Устройство механической коробки передач

  • картера;
  • первичного, вторичного и промежуточного валов с шестернями;
  • дополнительного вала и шестерни заднего хода;
  • синхронизаторов;
  • механизма переключения передач с замковым и блокировочным устройствами;
  • рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Принцип работы МКПП передний привод — Спецтехника

Автомобили с механической коробкой передач, которую сокращенно называют МКПП, до недавнего времени составляли абсолютное большинство среди других ТС с различными видами трансмиссий.

Более того, механическая (ручная) коробка и сегодня остается достаточно распространенным устройством для изменения и передачи крутящего момента двигателя.

Далее мы поговорим о том, как устроена и работает «механика», как выглядит схема КПП данного типа, а также какие преимущества и недостатки имеет данное решение.

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам.

Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы.

Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.

Механическая коробка передач устройство как правильно переключать передачи

Все автомобили с двигателями внутреннего сгорания непременно оснащены коробками передач.

Любой автолюбитель знает, сколько всего существует и каких разновидностей этого устройства, а также принимает факт, что самой распространенной на сегодняшний день является механическая коробка передач. Ее краткое обозначение – МКПП. Основное отличие, помимо конструкционных и показательных, заключается в том, что переключение передач полностью контролируется водителем. Разберемся подробнее, что собой представляет названная разновидность КП.

Проблемы с синхронизатором

Неисправности связаны именно с тремя основными функциями устройства:

  • износ рабочих конусов, что уменьшает тормозящую силу трения;
  • затупление и выкрашивание заострённых кромок на зубьях;
  • нарушение работы фиксаторов, в основном связанное с уменьшением при износе рабочей длины зубьев венца муфт и шестерён.

Проявляется это как в виде скрежета при включении, так и в самопроизвольном выпадании включённой передачи. Рычаг приходится удерживать вручную, что заканчивается износом вилок. Увеличить срок службы можно избегая быстрой перемены передач, используя приём двойного выжима и регулярно меняя масло в коробке. Тем более противопоказан спортивный стиль, когда передачи переключаются без выжима сцепления. Такое применимо лишь в автоспорте, где с одной стороны используются специальные кулачковые коробки без синхронизаторов, а с другой – нормальной считается частая переборка механизмов.

Синхронизаторы с блокирующими кольцами

Конструкция синхронизатора с блокировочными кольцами

Основу механизма данного типа составляет ступица с внутренними шлицами для посадки на вторичный вал и с наружным венцом для установки скользящей муфты. Также на наружной поверхности детали выполнено три паза, в которые входят подпружиненные сухари с фиксаторами в виде полукруглых выступов или подпружиненных шариков. Ступица свободно двигается на шлицах вдоль вала.

На ступицу посредством шлицов надета скользящая муфта с продольным пазом на внешней поверхности для вилки механизма переключения передач — с помощью этой вилки муфта перемещается вдоль вала. На внутренней поверхности муфты напротив сухарей выполнены углубления для фиксаторов, которые предотвращают случайное перемещение этой детали.

По обеим или с одной стороны ступицы располагаются подпружиненные бронзовые блокирующие кольца. Кольца на наружной поверхности имеют венцы с тем же типом и количеством зубьев, что и на наружной поверхности ступицы, благодаря чему по ним может скользить муфта. Внутри колец выполнена конусная поверхность, сопрягаемая с конусной поверхностью на соответствующей шестерне передачи. Обычно конусная поверхность имеет ряд узких продольных пазов, которые при контакте с поверхностью на шестерне снимают с нее масляную пленку, повышая возникающие между этими деталями силы трения. На боковых поверхностях колец напротив сухарей выполнены вырезы, их ширина больше ширины сухарей, поэтому кольца могут на несколько градусов отклоняться от центрального положения.

Синхронизатор этого типа работает довольно просто. При переводе трансмиссии на повышающую или понижающую передачу муфта вилкой перемещается вперед или назад, но за счет сцепления муфты с фиксаторами на сухарях движется весь синхронизатор. Продвигаясь к зубчатому колесу блокировочное кольцо своей конусной поверхностью входит в контакт с его конусной поверхностью. За счет сил трения кольцо, получая крутящий момент от вращающейся шестерни, проворачивается и упирается в сухари, заставляя вращаться весь синхронизатор и вторичный вал. Однако полной передачи крутящего момента не происходит — за счет сил инерции кольцо и муфта смещены друг относительно друга, их зубцы своими торцами упираются друг в друга, и муфта блокируется. В определенной момент угловые скорости зубчатого колеса и блокировочного кольца выравниваются, силы инерции исчезают и небольшого усилия на вилку достаточно, чтобы надвинуть муфту на кольцо и далее на венец шестерни. В результате крутящий момент от шестерни через муфту и ступицу синхронизатора передается на вторичный вал и далее на сцепление.

На вторичном валу КП с данным типом синхронизатора располагаются шестерни, с одной стороны которых выполнена коническая поверхность для контакта с блокировочным кольцом и наружный зубчатый венец большего диаметра для соединения со скользящей муфтой.

Синхронизаторы

Это важная составляющая любой механической трансмиссии. Служат синхронизаторы для сглаживания скорости вращения шестерни и вала. Переключение передач благодаря синхронизаторам происходит быстро и мягко. В устройство входит:

  • Блокировочное кольцо.
  • Ступица.
  • Шестерня, имеющая фрикционный конус.
  • Муфта включения.

Ступица – это главный элемент узла. Она имеет два шлица (наружные и внутренние). За счет них механизм соединяется с валом трансмиссии, двигаясь по нему в разную сторону. Благодаря наружному шлицу элемент соединяется с муфтой включения. Также устройство ступицы предполагает наличие трёх пазов. Каждый установлен под углом в 120 относительно друг друга. Данные пазы служат для установки «сухарей». Что это такое? Это подпружиненные элементы, фиксирующие муфту в положении «нейтраль». При такой установке муфты синхронизатор коробки не работает. Маховик свободно вращается, не передавая момент на коробку. Сама муфта соединяет шестерни с валом коробки. Деталь устанавливается на ступице. С внешней стороны она соединяется с вилкой КПП.

Изображение взято с сайта carnovato.ru

Для выравнивания угловых скоростей используется блокировочное кольцо. Сглаживание вращения происходит за счёт трения. Кольцо не дает муфте замкнуться, пока шестерня и вал не будут иметь равные обороты вращения. Внутренняя часть блокировочного кольца обладает конусной формой.

Как работает синхронизатор в МКПП:

  • Муфта при нерабочем состоянии находится в среднем положении. Шестерни на валах трансмиссии свободно вращаются.
  • При выборе водителем передачи, муфта двигается к шестерне посредством вилки. При этом муфта двигает блокировочное кольцо. Последнее прижимается к конусу шестерни.
  • Кольцо прокручивается и блокирует последующее движение муфты.
  • За счет трения, обороты вала и шестерни выравниваются.
  • Муфта зацепляет вал и шестерню КПП.
  • Передается крутящий момент от маховика ДВС.

Устройство синхронизатора

Конструкция синхронизатора

: 1 — шестерня II передачи; 2 — блокирующие кольца; 3 — скользящая муфта включения II и III передач; 4 — ступица; 5 — стопорное кольцо; 6 — пружина; 7 — сухарь; 8 — шарик; 9 — шестерня III передачи

Синхронизатор состоит из ступицы, которая установлена через шлицевое соединение на вторичный вал КП и может перемещаться по валу продольно вместе с муфтой переключения передач. Ступица соединена с муфтой также через шлицы — внешние для ступицы, внутренние для муфты переключения. На наружной поверхности ступицы под углом 120 градусов прорезаны три паза, в которых располагаются сухари синхронизатора. Выступы сухарей совпадают с кольцевой проточкой внутренней шлицевой поверхности муфты. Сухари прижимаются к внутренней поверхности муфты кольцевыми пружинами. Шестерни вторичного вала КП имеют боковые конические поверхности, на которые насажены свободно вращающиеся бронзовые блокирующие кольца, находящиеся в зацеплении с кончиками сухарей. Пазы блокирующих колец, в которые входят концы сухарей, на 50 процентов больше ширины сухарей. На внешней стороне блокирующих колец находятся зубья, которые входят в зацепление с зубьями ступицы и зубьями шестерни переключаемой передачи вторичного вала.

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

  1. корпус, он же картер;
  2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
  3. шестерни валов;
  4. рычаг переключения скоростей;
  5. синхронизатор (2 блокировочных кольца, муфта, сухари),
  6. проволочные кольца;
  7. подшипники, сальники.

По количеству валов МКП делятся на:

  • двухвальные;
  • трехвальные.

По количеству ступеней бывают

  • 4-ступенчатые;
  • 5;
  • 6.

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

  • рычаг выбора передачи, оснащенный тросом для ее включения;
  • шток, оснащенный вилками;
  • рукоятка для переключения скорости;
  • блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Основные неисправности механической коробки переключения передач

Принцип работы механической коробки передач таков, что она прослужит дольше автомата или робота, однако неправильная эксплуатация, использование неподходящей смазки, а также период использования приводят к появлению различных неисправностей.

При работе механических КПП чаще всего можно столкнуться с:

  • посторонними звуками во время езды и при переключении передач;
  • проблемами с включением одной или всех передач, они могут не включаться совсем или включаться с затруднением;
  • самовыключением передач;
  • подтеканием смазочной жидкости из коробки.

Последняя проблема чаще всего связана с износом сальников, уплотнителей, корпуса коробки, а также с тем, что не до конца затянута сливная пробка или неправильно вставлен щуп.

Посторонние звуки при включении нейтральной передачи свидетельствуют о том, что количество смазки слишком мало либо изношен подшипник первичного вала.

Шум при выборе скоростей может быть вызван:

  • износом или деформацией блокирующих элементов механизма выбора скоростей;
  • износом синхронизаторов;
  • недостаточным выжимом сцепления;
  • проблемами с креплениями МКПП.

Если посторонние звуки возникают при работе механической КПП, следует проверить состояние подшипников, синхронизаторов, а также уровень трансмиссионного масла.

Рекомендуем

«Присадки для механической коробки передач: как выбрать и правильно использовать» Подробнее Сложности при включении скоростей могут быть обусловлены:

  • сильным износом синхронизаторов;
  • неудовлетворительным состоянием шестерней;
  • износом или неисправностями механизма переключения скоростей;
  • слабой фиксацией или повреждениями тяги механизма переключения;
  • недостаточным выжимом сцепления.

Причинами выбивания передач могут быть:

  • слабые крепления механической коробки;
  • неисправности подушек силового агрегата;
  • застревание тяг, управляющих приводом;
  • серьезный износ синхронизаторов, шестерней, механизма переключения передач, вилок, подшипников вторичного или промежуточного валов.

Обнаружение признаков неисправностей при работе МКПП требует скорейшего обращения в автосервис для выявления и устранения причин их возникновения. В противном случае велика вероятность выхода из строя других частей коробки и появление необходимости в дорогостоящем ремонте.
