Скутер Yamaha Aprio: детальный обзор и характеристика

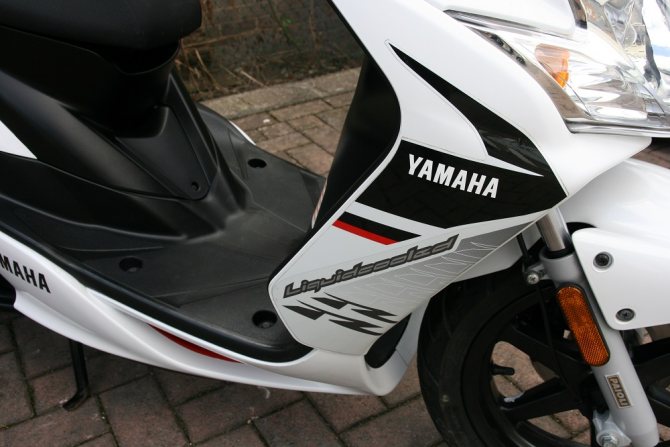

Yamaha Jog RR: самый популярный в Европе городской скутер

На европейском рынке мототехники, японские скутеры 50 кубов Jog R и Jog RR появились в 2001 году. Производятся скутеры французским и итальянским филиалами компании Yamaha. Скутеры объемом 50, 125, 250 куб.см выпускаются с обозначением типа — МВК MachG. Наибольшую популярность завоевал Jog RR, который стал базовой моделью для многих других спортивных скутеров.

Проведенный обзор скутеров, разработанных на основе Jog RR позволяет увидеть, что они по внешнему дизайну довольно сильно отличаются от первоначальной японской модели. Модернизация скутеров в Европе проводилась в плане улучшения скоростных и эргономических показателей. Результат – европейские скутеры, так же как и японские, долговечны. К ним выпускаются в большом количестве не только качественные запчасти, но и комплекты для внутреннего тюнинга.

В Европе, на базовую модель устанавливаются различные типы двигателей: 50 и 75 кубов, с воздушным и жидкостным охлаждением, двухтактные и четырехтактные. Соответственно, расход скутера Jog RR зависит от типа двигателя и может составлять от 1,65 до 2,9 литра на 100 км/час. Последние модели скутеров выпускаются с боковым расположением воздухозаборника и жидкостным охлаждением двигателя.

Двигатели устанавливаются в двух рабочих положениях — горизонтальном и вертикальном. Модели, с вертикальным расположением мотора, имеют более высокий клиренс, чем скутеры с горизонтально установленным двигателем.

Yamaha считает, что моторы с горизонтальным расположением и лепестковыми клапанами наиболее перспективные, поскольку они:

имеют повышенную удельную мощность;
имеют тяговую характеристику пологую;
уменьшают уровень вибрации;
понижают центр тяжести скутера;
позволяют установить под седлом багажник.

Менеджеры зарубежных компаний, оценив уровень продаж малолитражных автомобилей и проведя обзор скутеров утилитарного назначения, выяснили, что при падающем спросе на автомобили, спрос на скутеры постоянно повышается. Особенно популярна линейка городских, спортивных скутеров Jog RR, позволяющая покупателям выбрать модель нужного дизайна и с нужными техническими характеристиками. Например, скорость у Jog RR двухтактного, с воздушным охлаждением 70 км/час, а у четырехтактного с жидкостным охлаждением и в 75 куб.см, как у некоторых европейцев, может достигать 90 км/час.

Технические характеристики модели Yamaha Jog RR

Длина — 1740 мм Ширина — 675 мм Высота — 1065 мм Высота по седлу — 770 мм Колесная база — 1210 мм Клиренс — 132 мм Бензобак — 5,5 литра Сухая масса — 79 кг Двигатель, объем — 49 куб.см Охлаждение жидкостное Цилиндр-1 (диаметр 40 мм )

2-х тактный, ход поршня 39,2 мм Степень сжатия — 11.4:1 Мощн. max-2,9 (3,4) л.с на 7500 (6500)об.мин Электростартер и кик.стартер Вариатор Коробка передач АКПП Подвеска передняя телескопическая (ход 70 мм) Подвеска задняя маятниковая (ход 60 мм) Передний тормоз дисковый 190 мм Задний тормоз барабанный 110 мм

В России средняя стоимость скутера Jog RR, в хорошем состоянии, с двухтактным двигателем 50 куб.см жидкостного охлаждения составляет 95 тыс.рублей.

Преимущества скутеров Yamaha

Популярность скутеров японского производства стремительно возрастает, и на это есть веские основания. По сравнению с китайскими моделями они более качественные и надёжные, с европейскими – доступные. Со скутерами бренда Ямаха конкурируют двухколёсные транспортные средства от двух других гигантов Honda и Suzuki.

Yamaha постоянно модернизирует и совершенствует свою продукцию, использует при изготовлении скутеров инновационные разработки и технологии, высококачественные комплектующие. Чего только стоит суперпрочный, экологически безопасный пластик, из которого выполняются корпусные детали. Единственным недостатком производительных, стильных скутеров Yamaha Vino является высокая цена. Но и этот вопрос удалось решить, ведь сегодня доступны качественные модели б/у. Список доступных скутеров смотрите в каталоге: СКУТЕРЫ YAMAHA

Рестайлинг

На следующем этапе улучшения конструкции была изменена конфигурация рамы, которая потеряла в весе около четырех килограммов. Также перемены коснулись пластиковых деталей передка, их расположили под более острым углом, что придало скутеру стремительные гоночные контуры. Спортивные очертания Yamaha Jog стали неотъемлемой частью его имиджа. Модернизированный скутер получил индекс RR.

Технические характеристики:

длина корпуса — 1740 мм;
высота по линии руля — 1065 мм;
ширина — 674 мм;
высота по линии сиденья — 770 мм;
клиренс, дорожный просвет — 132 мм;
зажигание — электронное, бесконтактное;
запуск — электростартер, кикстартер;
трансмиссия — вариатор бесступенчатый, передача вращения посредством клиновидного ремня;
двигатель — одноцилиндровый, двухтактный;
охлаждение — водяное, контурное;
мощность максимальная 7,2 л. с. в режиме 6800 оборотов в минуту;
момент крутящий 0,72 Нм при 6500 об/мин;
диаметр цилиндра — 40 мм;
компрессия — 7,3;
ход поршня — 39,2 мм;
передняя подвеска — вилка телескопическая с рычажным амортизатором, ход раскачки в диапазоне 70 мм;
задняя подвеска — шарнирно-маятниковая с моноамортизатором, амплитуда хода 60 мм;
тормоз передний — дисковый вентилируемый, диаметр 192 мм;
задний тормоз — барабанного типа, саморегулирующийся;
размер шины переднего колеса — 110/70 12;
заднее колесо, размер шины — 120/70 12;
вместимость бензобака — 5,5 литров;
вес снаряженного и полностью заправленного скутера — 84 кг;
грузоподъемность, кг — 150.

80-е — BELUGA, SALIENT, CUTE, MINT, JOG, CHAMP, BOX’N, RZ50 и TRV

Но на этом эксперименты Yamaha только начинались. Уже в 1981 году мир увидит BELUGA CV50E, при создании которого применили клиноременный вариатор.

Yamaha BELUGA

Яркий двухместный скутер с двигателем класса 80 см 3 тут же стал популярным. Единственным его недостатком был вес в 75 кг. Именно поэтому уже через год компания выпустила новую модель SALIENT CA50E весом 55 кг, что позволило женщине стать его наездницей.

Yamaha SALIENT CA50E

В дальнейшем Yamaha произведет еще не одну легкую и удобную модель для слабого пола. Компактный CUTE (1984), милый MINT (1986) или созданный совсем недавно Ray – все они отличаются своим удобством и превосходной управляемостью.

Yamaha непрерывно экспериментирует, а потому каждый год выходят все новые и новые шедевры. В 1983 – это современнейший скутер JOG, пожалуй, самая популярная модель на все времена, которая имеет немалое количество реплик (JOG 1987, Z-JOG 1990, JOG APRIO 1993, SUPER JOG-ZR 1995, JOG Aprio 1997, New JOG 1999 и другие). Превосходный дизайн, возможность развить огромную скорость, практичность и невысокая цена – все это причины неувядающего и поныне спроса на JOG.

Yamaha JOG 1987

Еще через год компания выпускает сверх-надежный и крайне устойчивый CHAMP. Разный размер колес и мощный двигатель, цифровые измерительные приборы и простота в использовании сделали скутер популярным среди молодежи.

Yamaha CHAMP

Его усовершенствованные модели будут выпускаться с интервалом в 2 года. В 1986 – это CHAMP 80, в 1988 – CHAMP CX, в котором, к слову сказать, Yamaha одна из первых в мире даст возможность спрятать шлем под сидением.

В 1985 году в мир выходят BOX’N, RZ50 и TRV. Из них, пожалуй, только первый не смог обрести своей аудитории, подкачал дизайн. Зато внешний вид TRV приятно удивил: приглушенные итальянские тона, задняя часть треугольной формы, крупная приборная панель – все это сделало его популярным среди молодежи.

Yamaha BOX’N

Компания выпустила немало скутеров для отдыха, из них можно выделить BW’S 1988 года, а также его дальнейшие реплики. В двигателе BW’S 1988 впервые была использована всем известная фирменная система Yamaha – семиканальная продувка.

Качественные особенности при сравнении моделей Artistic Spec и Aprio

Сравнительные характеристики	Модель Jog Artistic Spec	Модель Jog Aprio 4JP1
Вес скутера (кг)	63	66
Вид двигателя	Yamaha CY50
Описание	Двухтактный, одноцилиндровый, карбюраторный, с рабочей ёмкостью 49 куб.см и размерами цилиндра 40,0х39,2мм (диаметр и ход поршня)
Степень сжатия	7,2	7,3
Топливный расход на 100 километров (литр)	1,4	1,5
Крутящийся момент	7,0 Нм на 6500 об. в минуту	7,5 Нм на 6000 об. в минуту
Мощность	При 7000 об. в минуту—6,8 лош. сил	При 6500 об. в минуту—6,8 лош. сил
Распределительная система	На впуске лепестковый клапан
Объём бака топлива (литр)	3,5	6,0
Объём бака для масла (литр)	0,8
Воздушный фильтр	Фильтрующий элемент из поролона в масляной пропитке
Ёмкость воздушного фильтра (литр)	1,2
Карбюратор	Teikei Y14P, дроссель 1,39 см в диаметре	Y16 P/1
Главный жиклер	№ 76	№ 80
Жиклер холостого хода	№ 42
Обогатительный жиклер	№ 48
Частота холостого вращения	1800 оборотов в минуту
Топливо	Бензин от 92
Максимальная скорость	70-75 км в час	60 км в час

Параметры скутера

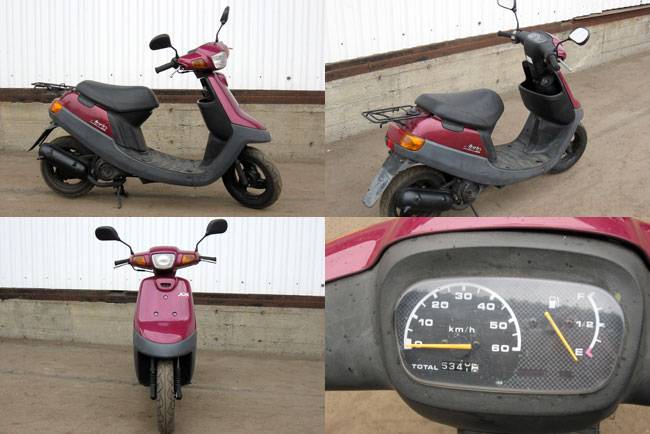

Размеры скутера Yamaha Jog Aprio 4JP выглядят следующим образом:

Максимальная длина – 1615 мм.
Максимальная ширина – 630 мм.
Максимальная высота – 1000 мм.
Клиренс – 100 мм.

Джог Априо, высота по сиденью – 700 мм.

Сухой вес корпуса составляет 61 кг, что является крайне низким показателем среди «одноклассников». Размер колесной базы составляет 1135 мм. Максимальная грузоподъемность – около 150 кг. Скутер не является двухместным, поэтому возить с собой пассажира крайне неудобно.

Отличия Yamaha Jog APRIO 4LV от модели 4JP

Между собой модели 4LV и 4JP не имеют заметных внешних и технических отличий; у них разные номера рамы для обозначения года выпуска. Оба обозначения предполагают один и тот же недорогой и надежный мотороллер, выпускаемый мировым производителем. Скутеры оснащены новейшей системой зажигания. Первые модели комплектовались надежнейшим в мире мотором 3KJ, на основе которого был позднее создан прототип, но он не отличается настолько высокой надежностью.

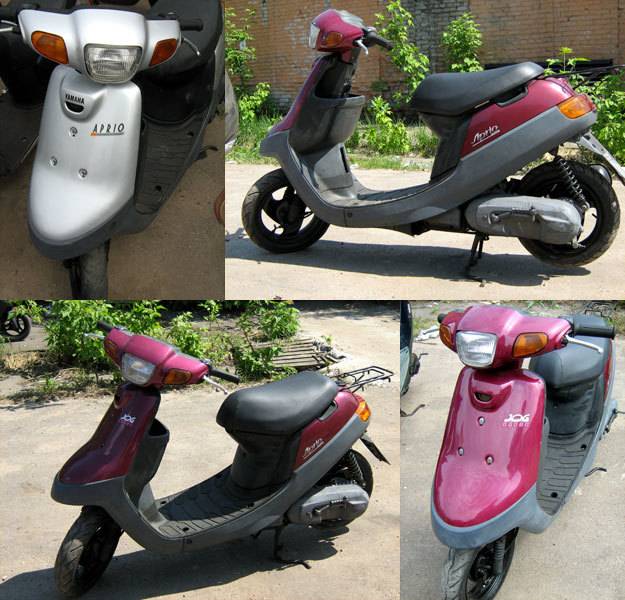

Слева на фото Yamaha Jog APRIO модель рамы 4JP, справа модель 4LV

От остальной линейки скутеры отличаются и электроникой: ограничение в Aprio устанавливается на отметке в 60 км/ч, что, казалось бы, смертельно мало, но это стало поводом разработки множества элементов тюнинга, увеличивающих мощность.

Именно с установкой коммутатора и других дополнительных деталей ассоциируется представленная модель. Априо можно сравнить с линейкой Lets от производителя Suzuki, ведь они также были нацелены на комфортное и маневренное передвижение по городу, но имели электронный ограничитель.

Модернизированная модификация

Улучшенная версия получила наименование Yamaha Super Jog. Рестайлинговая модель оборудуется усиленной рамой специальной конфигурации, которая стала легче почти на четыре килограмма. Кроме того, изменения затронули пластиковые элементы фронтальной части, которые расположились под более острым углом. Они придают внешности мопеда агрессивности и спортивные черты.

Технические параметры этой версии:

длина/ширина/высота – 1625/660/1020 мм;
клиренс – 85 мм;
тип зажигания – электронный бесконтактный блок;
тип запуска — электронный/кикстартер;
силовой агрегат – двухтактный мотор с одним цилиндром (49 куб.см);
охлаждение - водяное контурного типа;
степень компрессии – 7,3;
трансмиссионный узел – вариатор, агрегирующий через клиновидный ремень с рабочим блоком;
показатель мощности при 7 тысячах оборотов в минуту – 7,0 лошадиных сил;
диаметр цилиндра/перемещение поршня – 40/39,2 миллиметра;
масса загруженного скутера составляет 66 кг без пассажиров и водителя;
грузоподъемность – 150 килограммов;
объем резервуара для топлива/масла – 4/1,0 литра.

Также скутер этой модификации оснащен телескопической фронтальной вилкой и задним амортизатором шарнирно-маятникового типа. Передние тормоза – дисковые вентилируемые, сзади – саморегулирующийся барабан. Подвеска позволяет увеличить мягкость хода и погасить колебания от выбоин, а тормозная система обеспечивает быструю и безопасную остановку транспортного средства.

Масло для двухтактного скутера – советы и рекомендации по эксплуатации. Синтетическое или минеральное?

Устройство всех современных двухтактников предусматривает наличие масляного насоса для прямой подачи масла в топливную смесь в определенной дозе. Доза подачи масла определяется в зависимости от оборотов двигателя или поворота рукоятки газа (большинство скутеров Honda). Рабочий маслонасос в полной мере справляется со своими задачами и смешивать двухтактное масло с бензином вручную не требуется. Исключением может быть лишь процесс обкатки, где смешивание бензина с маслом в пропорции 20 к 1 покажет лишь положительный эффект и обеспечит процесс обкатки с меньшей вероятностью перегрева. При увеличении объема поршневой от 65 сс и более, подачу масла необходимо увеличить, либо добавлять в бензин в пропорции 25 к 1.

Качество масла для двухтактного двигателя должно быть максимально высоким. Масло одновременно должно смазывать детали двигателя во время сгорания с бензином, создавать устойчивую масляную пленку на деталях, сгорать без остатка и образования сажи, нагара, максимально эффективно смешиваться с бензином. Все эти пункты одновременно могут показать не все масла, отсюда вывод – на масле экономить нельзя. Предпочтение лучше отдать проверенным брендам с мировым именем.

Безусловно, каждый производитель масла имеет собственные технологии и формулы его создания, но задача у всех одна. На рынке можно встретить минеральные, полусинтетические и синтетические масла для скутеров.

Какое масло выбрать для скутера, минеральное или синтетическое?

На данный момент ответ может быть один – синтетическое. Технология его производства и многолетний опыт усовершенствования позволяют лишить его всех недостатков минерального масла. Единственное преимущество «минералки» — невысокая цена. За этим преимуществом кроется масса недостатков. Главный недостаток минерального масла для скутера – повышенная степень зольности, которая приводит к чрезмерному образованию нагара в двигателе за небольшой промежуток времени. Нагар значительно снижает мощность двигателя скутера, скорыми темпами забивает глушитель, камеру сгорания и выпускное окно. Отсюда же появляется нагар на поршне и кольцах. Закоксованность колец влечет за собой меньшую их подвижность, что в свою очередь, определяет падение компрессии и, соответственно, дополнительное снижение мощности.

Всех этих недостатков можно лишиться, если своевременно производить очистку ЦПГ и глушителя от нагара, однако проще просто купить синтетическое масло и забыть о вышеперечисленных проблемах. Однако только качественное двухтактное масло сбережет элементы двигателя и выхлопной системы в чистоте, будет способствовать правильному смазочному слою между деталями и защитит от перегрева.

Единственный недостаток синтетического масла для скутера – это его цена. Но тут следует понимать, что экономия на смазочных материалах для двигателя может со временем отобразиться в необходимости проведения капитального ремонта, который с лихвой перекроет всю экономию.

Вы также можете ознакомиться с другими статьями на тему:

Yamaha Jog Coolstyle

Скутер Yamaha Jog Coolstyle

Японский спортивный скутер Yamaha Jog Coolstyle (Ямаха Джог Кулстайл) с заводским индексом SA16J берёт своё начало с 2000 года и является самым мощным и быстрым представителем легендарной линейки Jog.

В самом начале нашего века, а именно в феврале 2000 года была разработана и выпущена абсолютно новая модель популярной серии Jog, которая получила название Coolstyle и обзавелась внутренним производственным индексом SA16J. Данная модель была реальным прорывом не только на внутреннем рынке Японии, но и существенно увеличила общие продажи марки по всему миру. Новый скутер имел агрессивный дизайн, который не был, даже близко, похож на предыдущие модели. При чём агрессивность дизайна очень умело сочеталось с общей гармонией, имел целостность и законченность модели, что позволило мопеду почти сразу стать общим любимчиком по всему миру. Идеальное средство передвижения по городу как одному пилоту, так и с пассажиром. Возможна эксплуатация за городом при условии очень умеренного бездорожья. В настоящее время эта модель имеет практически культовый статус и до сих пор очень популярна во многих странах

Силовой агрегат Yamaha 5bm в стоке выдаёт 7,5 лошадиных сил, что является безусловным рекордом для своего класса, поэтому мопед Jog Coolstyle считается самым мощным и быстрым заводским скутером. Двигатель 2Т с воздушным охлаждением легко переносит высокие обороты и повышенные температурные нагрузки, за счёт чего получил звание одного из самых надёжных и долговечных моторов.

Подвеска скутера существенно отличается от представителей более ранних моделей. Конструкторы, учитывая предназначение скутера, поставили вперёд полноценные масляные амортизаторы мотоциклетного типа, что позволило существенно повысить качество управляемости данного аппарата на любых скоростях. Задняя стойка так же не остался без внимания и доработок: теперь здесь трудится усиленный амортизатор с пружиной, которая имеет активные характеристики.

Тормоза на скутере Jog Coolstyle выше всяких похвал, они эффективно справляются со своими задачами в любых условиях и на любых скоростях. Спереди гидравлические дисковые тормоза с увеличенным тормозным диском. Сзади классические барабанные тормоза. Такое сочетание является оптимальным для данного скутера.

Эргономика, как всегда, на высоте: всё на своих местах и всем удобно пользоваться. Отличительной особенностью именно этой модели можно назвать электронное табло на панели приборов с выводом показаний одометра и уровня топлива. Помимо этого, модель получила более серьёзные габариты, что самым прямым образом отразилось на комфорте: сиденье стало намного больше и легко сможет принять двух человек. То есть на этом скутере можно легко передвигаться с пассажиром. Помимо этого, скутер имеет бардачок по сиденьем очень не маленького размера, плюс задний багажник, на который можно разместить груз или установить кофр.

В целом скутер Yamaha Jog Coolstyle получился очень приятным аппаратом с явно спортивными наклонностями и довольно грозным, и в то же время, приятным глазу внешним видом. Аппарат действительно быстрый и мощный, поэтому больше подойдёт продвинутым пилотам с большим опытом вождения аналогичной техники. Новичкам здесь делать не чего, это явно не должен быть первый скутер в жизни. Во всём остальном только одни плюсы, к которым можно отнести очень цепкие и эффективные тормоза, удобную посадку и потрясающую управляемость.

Купить недорого этот скутер можно в наших магазинах, расположенных в удобных местах Москвы. При необходимости, доставка техники осуществляется собственным транспортом компании либо сторонними перевозчиками.

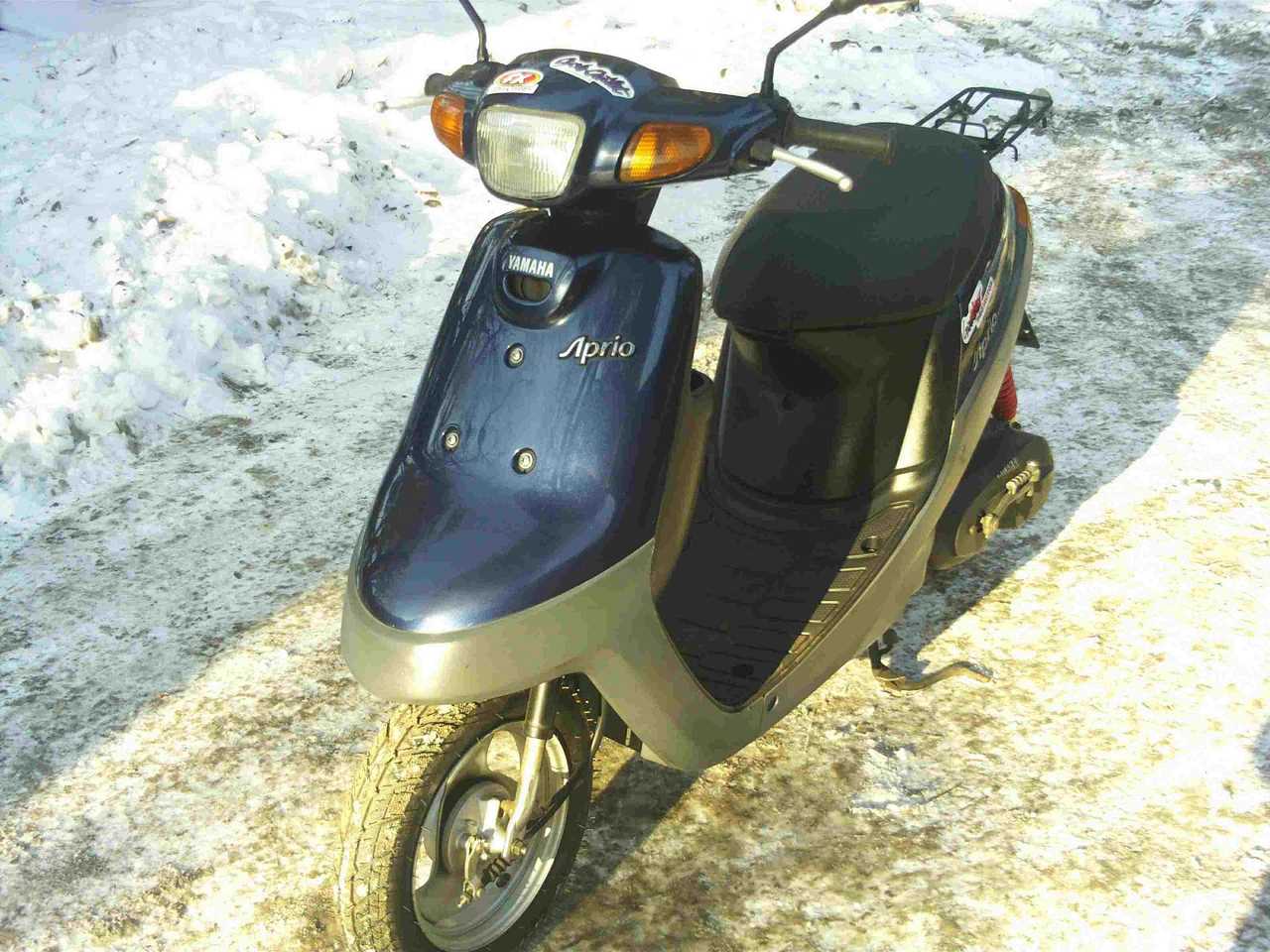

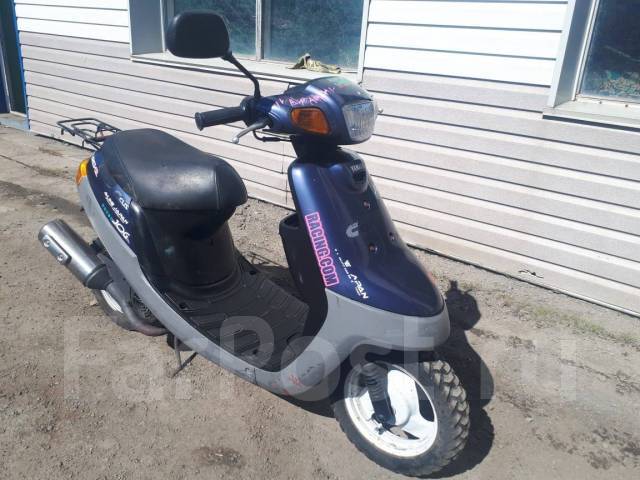

Скутер Yamaha Aprio: детальный обзор и характеристика

Сегодня на обзоре, можно сказать, легендарная модель 2-х колесной техники родом из страны восходящего солнца – скутер Ямаха Джог Априо. Ни для кого не секрет, что скутеры, которые гордо «носят» знамя Ямахи считаются самыми спортивными среди японских аналогов.

Априо не является исключением, с виду конечно эта модель может вызвать некое недоверие. Небольшие, скромные размеры могут подтолкнуть к мысли, что мопед медленный и не в силах радовать скоростной ездой.

Но распространенное «заблуждение» сразу же меняется, после первого заезда.

Установленный двигатель объемом 50сс позволяет разгоняться Априо до 60 км/час. Если же установить несколько спортивных девайсов (коммутатор, вариатор), максимальная скорость увеличивается до 70-80 км/час.

Заманчиво, не так ли? Если же добавить к этим показателем высокое качество всех деталей и сборку скутера в целом, можно смело сказать – Ямаха Джог Априо прекрасная техника, особенно для езды по «каменным джунглям».

Тем более что позволить купить Ямаха Джог Априо может практически каждый. Рассмотрим основные технические характеристики.

Технические характеристики

В качестве основного силового агрегата установлен бензиновый, одноцилиндровый 2-х тактный двигатель 3KJ. Трансмиссия автоматическая (вариатор). Двигатель получает необходимое охлаждение за счет потока воздуха, который создается во время движения. Рабочий объем составляет 49 куб.см. Запуск 3KJ осуществляется электро-, а также кик-стартером. Лошадиных сил 6.4.

Размер заднего и переднего колеса: 80-90-10. Основные габаритные размеры: длина-1615 мм; ширина—630 мм; высота-1000 мм. Скутер имеет вес 61 кг. Максимальная нагрузка на раму 150 кг. Объем бензобака 4 литра, маслобака 0.8 литров. Заявленный расход топлива (паспортные данные) 1.8 на 100 км. Рама стальная, трубчатого типа.

Амортизационная система подвески во время езды работает надлежащим образом. Отлично справляется со своими задачами передняя телескопическая вилка, установленная спереди. Комфортная езда без тряски была бы не возможной без задней, пружинной подвески. В качестве тормозного механизма установлены тормоза барабанного типа

Торможение быстрое, что особо важно в экстренных ситуациях

Рекомендуем ознакомится: Скутер YAMAHA MINT

Дизайн

Как и на большинстве японских скутеров 90-х годов, на Априо Джог рама и двигатель «спрятаны» пластиком. Кстати о пластике, его качество достаточно высокое. Одновременно с этим, он достаточно гибкий. При незначительных падениях, микро авариях, на нем остаются лишь трещины. Приборная электромеханическая панель помещает в себе все необходимые приборы и переключатели.

Достоинства

Доступная цена.
Высокая надежность.
Отличная маневренность.
Простота управления.
3KJ- двигатель высочайшего качества.

Недостатки

Обильный расход топлива.
Затрудненная езда по грунтовым дорогам (небольшой диаметр колес).

В целом, данный скутер это прекрасный выбор для новичка, который только начинает приучаться к 2-х колесной технике. Простое управление, высокая маневренность и вечный двигатель доставят массу положительных эмоций.

При бережной эксплуатации не должно возникать проблем с обслуживанием скутера. Остается только во время пополнять масляный бак. Также время от времени проверять пластик, который иногда от езды по неровностям послабляется.

Во всем остальном скутер не прихотливый.

Идеальным выбором послужит Априо и для нежных девушек, которые также востребованы в свободе передвижения. Небольшая масса, простое управление и «скромные» габаритные размеры делают Априо наиболее подходящим вариантом для девушек и даже детей.

Вариатор Yamaha Axis 3kj

Обслуживание вариатора на скутере Yamaha Axis с двигателем 3kj Обслуживание — комплекс работ, направленный на поддержание в технически исправном состоянии. Целью обслуживания является предупреждение появления неисправностей и диагностика . Обслуживание вариатора нужно для диагностики и смазки деталей вариатора . В реферате я расскажу последовательность робот при проведении обслуживания .

I. Необходимый инструмент:

Шуруповёрт , удлинитель , крестовая бита ,бита с шестигранником на 5 , головки на 10; 17; 24; трещотка , вороток, съёмник для вариатора, киянка, пассатижи, шило, штангельциркуль , бензин , кисточка , ёмкость для мытья .

II. Разбор вариатора:

1) Снять пластик.

2) Снять механизм кикстартера выкрутив болт головкой на 10.

3) Снять защитный пластик вариатора шестигранником на 5

4 Выкрутить болты крепления вариатора и фильтр бокса шестигранником на 5.

5 Постукивая киянкой снять крышку вариатора 5,1

6 Установить съёмник и головкой на 17 открутить гайку вариатора.

6 6,1

6,2

7 Снимаем гайку вариатора 7 , шайбу 7,1 , храповик 7,2, звездочку 7,3 ,ответную щеку вариатора 7,4, втулку вариатора, и вариатор в сборе 7,5. 7 7,1 7,2

7,3 7,4 7,5 7,6 . 8. Разбираем механизм стартера , снимаем обгонную муфту стартера 8 , пластину промежуточной шестерёнки 8,1 ,снимаем промежуточную и ведомую шестеренки 8,2 , снимаем шайбу и подшипник ведомой шестерёнки 8,3 .

8.1 8,2 8,3

9 Разбираем сцепление, снимаем резиновое кольцо . 9,1 Устанавливаем съемник. 9,2 Головкой на 24 откручиваем гайку . 9,3 Снимаем колокол сцепления . 9,4 Снимаем сцепление 9 9,1 9,2 9,3 9,4

10 вариатор разобран

III. Обслуживание и диагностика

11 Обслуживание крышки вариатора 11 Нагреваем крышку возле опорного подшипника редуктора вынимаем подшипник, 11,1 Разбираем механизм кикстартера . Промываем и смазываем подшипник и механизм кикстартера . Нагреваем крышку вариатора и устанавливаем подшипник . 11,2 Собираем механизм кикстартера. Одеваем втулку с пружиной на полумесяц, натягиваем пружину, фиксируем стопором и устанавливаем храповик .

11 11,1 11,2

12 Промываем вариатор и механизм стартера

13 Осматриваем вариатор на слайдерах, направляющих для слайдеров ,дорожках для роликов , роликах ,вариаторе , ответной щеке вариатора.

14 Смазываем и собираем обгонную муфту стартера.

IV Сборка: 15 Собираем сцепление. 15,1 Устанавливаем сцепление . 15,2 устанавливаем колокол сцепления. 15,3 закручиваем гайку. 15,4 Одеваем резиновое кольцо.

15,1 15,2 15,3

15,4

16 Сборка стартера:

16,1 Шайбу и подшыпник , 16,2 Ведомую шестерну стартера . 16,3 Промежуточною шестерню и скобу 16,4 Втулку обгонной муфты , обгонную муфту стартера .

16,1 16,2 16,3

16,4

17 Сборка вариатора: 17,1 Устнавливаем вариатор в сборе. 17,2 Ремень вариатора .17,3 Ответную щеку вариатора с звездочкой 17,4 Храповик . 17,5 Шайбу храповика выпуклой стороной наружу 17,6 Гайку вариатора .

17,1 17,2

17,3 17,4

17,5 17,6

18 Ставим прокладку крышки вариатора ,крышку вариатора и прикручиваем крышку вариаттора , к крышке вариатрора прикручиваем фильтр бокс и накладку , ставим лапку кикстартера собираем пластик .

V Убираем робочее место

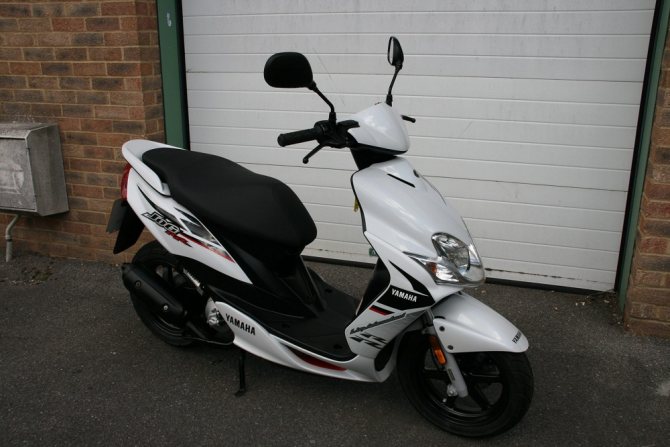

Технические характеристики Yamaha Jog RR

На данной модели установлен одноцилиндровый двухтактный мотор, а также жидкостный механизм для его охлаждения и раздельная смазка.

Работает он в режиме 49,00 см куб. При 7000 об./мин.

Самая большая мощность составляет 2,52 кВт или 3,43 л. с.

Механизм зажигания здесь электронный, запуск осуществляется с применением электростартера и кик-стартера.

Автоматическая коробка передач скутера оснащена клиновидным ремнем.

В качестве подвески спереди используется вилка телескопического типа, ее ход составляет 70 мм. Маятниковая задняя подвеска имеет ход – 60 мм.

Спереди тормоз представляет собой один диск, диаметр которого 190 мм.

Сзади обеспечен тормоз барабанного типа – 110 мм, оснащение переднего колеса шиной, размер которой – 110/70-12, а размер резины колеса сзади – 120/70-12.

Что касается общих размеров Yamaha Jog RR, то его общая длина составляет 1740 мм, ширина – 675 мм, а высота – 1065 мм.

Высота сиденья — 770 мм. Транспортное средство обладает дорожным просветом в 132 мм.

В полностью укомплектованном состоянии Jog RR весит 84 кг.

Бак позволяет вмещать 5,5 литров топлива.

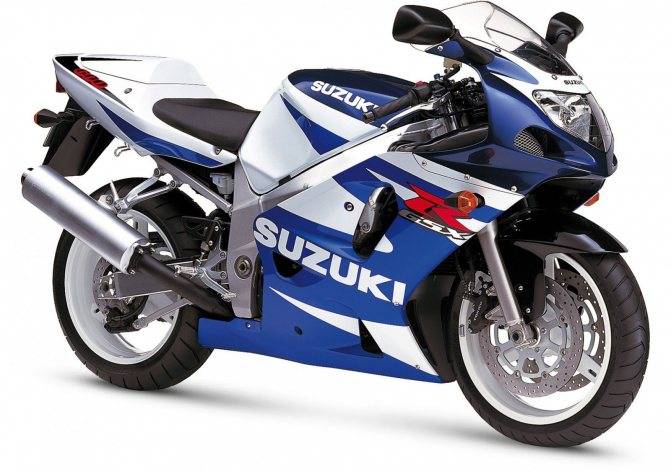

Suzuki GSXR 600 K1-k3

Одновременно с Kawasaki – дебютировал новый 600-сантиметровый класс Gixxer. Двигатель Suzuki выдает 115 л.с., разгоняя машину до 263 км / ч. Несмотря на овальную форму, GSX-R является более легкой конструкцией, чем CBR, на целых 7 кг.

GSX-R, как и Kawasaki, предлагает нам плотно сжавшуюся спортивную позицию у органов управления. Длинный и потрескавшийся танк заставляет нас наклоняться, а ветрозащита довольно хорошо защищает от ветра. Спортивные Suzuki считаются классическими спортивными мотоциклами, которые способны на многое – если их правильно обслуживать.

Высокая маневренность и хорошая управляемость

В любом современном скутере управляемость и маневренность имеют очень большое значение. Ведь эти транспортные средства используются на улицах города, которые часто перегружены транспортом.

Поэтому, производители оснастили Jog RR несимметричной стальной рамой, спортивной амортизационной системой с 60-миллиметровым ходом, а также вилкой телескопической модели, у которой ход составляет 70 мм.

Кроме того, здесь усилены алюминиевые колесные диски и увеличены до 12-дюймового диаметра.

Модель низкопрофильных шин превращает скутер в оптимальное транспортное средство для мегаполиса.

Если в 2001 году японцы могли предоставить покупателям только 49-кубовый агрегат с воздушной системой охлаждения, мощностью в 3 л. с. и самой высокой скоростью 69 км/час, то уже в новой модели ситуация кардинально изменилась.

Yamaha Jog RR обладает двухтактным 49-кубовым двигателем и системой охлаждения.

В результате скутер способен развивать мощность до 3,43 лошадиных силы, а крутящий момент составляет 7000 об. в минуту.

По сравнению с предшественниками производительность его на 25% выше, однако, расход топлива значимо сокращен и это также является несомненным преимуществом.

Небольшой вес, а как уже говорилось, в полном оснащенном состоянии вес скутера тянет всего на 84 кг, позволяет моторной мощности обеспечить прекрасную динамику ускорения транспортному средству даже во время перевозки пассажиров.

Также следует помнить, что новый Jog является прекрасным кандидатом для тюнинга. Самого небольшого вмешательства достаточно для того, чтобы позволить ему развивать скорость 105-110 км/ч.

Версия Artistic

Эта модификация выпущена в 1989 году, предназначена для начинающих мотоциклистов. Скутер имеет упрощенное управление и не такие резвые динамические показатели, как у его сородичей

Несмотря на то, что по разгону и скоростным параметрам он не самый активный в своем классе, его неоспоримым плюсом является размеренность, что немаловажно для новичков, которые хотят освоить азы правильной езды на двухколесном моторизованном транспорте

Характеристики скутера Yamaha Jog Artistic:

начальный период производства — 1989 год;
длина/ширина/высота – 1615/640/1005 мм;
масса снаряженная – 60 килограммов;
мотор – двухтактный одноцилиндровый двигатель объемом 49 кубов;
показатель грузоподъемности составляет 150 кг;
размер цилиндра – 4 сантиметра в диаметре;
тип охлаждения – принудительное атмосферное воздействие;
сжатие – 7,3;
обороты – 6500 вращений в минуту;
показатель мощности – 6,8 лошадиных сил;
перемещение поршня — 39 миллиметров;
система газораспределения – лепестковая клапанного типа;
скоростной порог – 60 километров в час;
объем резервуара для топлива – 5,5 л.

Кроме того, рассматриваемая модель оснащена трехскоростным трансмиссионным узлом с клиновым вариатором и переключением скоростей на руле. На каждые 100 километров аппарат расходует порядка 1,6 литра горючего. Передние и задние тормоза представляют собой саморегулирующиеся барабаны.

Рестайлинг

Технические характеристики:

длина корпуса — 1740 мм;
высота по линии руля — 1065 мм;
ширина — 674 мм;
высота по линии сиденья — 770 мм;
клиренс, дорожный просвет — 132 мм;
зажигание — электронное, бесконтактное;
запуск — электростартер, кикстартер;
трансмиссия — вариатор бесступенчатый, передача вращения посредством клиновидного ремня;
двигатель — одноцилиндровый, двухтактный;
охлаждение — водяное, контурное;
мощность максимальная 7,2 л. с. в режиме 6800 оборотов в минуту;
момент крутящий 0,72 Нм при 6500 об/мин;
диаметр цилиндра — 40 мм;
компрессия — 7,3;
ход поршня — 39,2 мм;
передняя подвеска — вилка телескопическая с рычажным амортизатором, ход раскачки в диапазоне 70 мм;
задняя подвеска — шарнирно-маятниковая с моноамортизатором, амплитуда хода 60 мм;
тормоз передний — дисковый вентилируемый, диаметр 192 мм;
задний тормоз — барабанного типа, саморегулирующийся;
размер шины переднего колеса — 110/70 12;
заднее колесо, размер шины — 120/70 12;
вместимость бензобака — 5,5 литров;
вес снаряженного и полностью заправленного скутера — 84 кг;
грузоподъемность, кг — 150.

Легкий и надежный скутер Ямаха Джог Априо

Yamaha Jog RR: самый популярный в Европе городской скутер

Технические характеристики модели Yamaha Jog RR

Преимущества скутеров Yamaha

Рестайлинг

80-е — BELUGA, SALIENT, CUTE, MINT, JOG, CHAMP, BOX’N, RZ50 и TRV

Качественные особенности при сравнении моделей Artistic Spec и Aprio

Параметры скутера

Размеры скутера Yamaha Jog Aprio 4JP выглядят следующим образом:

Отличия Yamaha Jog APRIO 4LV от модели 4JP

Модернизированная модификация

Масло для двухтактного скутера – советы и рекомендации по эксплуатации. Синтетическое или минеральное?

Какое масло выбрать для скутера, минеральное или синтетическое?
