Тормозная система КамАЗ-4310, устройство, принцип работы

Как проверить тормозной кран

Порядок действий во время проверки крана привода тормозных систем:

1. Проверить исправность ламп и зуммера. Для этого нужно нажать на кнопку, которая расположена в блоке контрольных ламп, она должна загореться. Зуммер функционирует исправно, если загорается хотя бы 1 лампа. Запустить силовой агрегат и заполнить пневматический привод воздухом. В рабочем состоянии заполнение системы занимает не более 8 минут.
2. Осмотреть привод пневматической системы на герметичность. Необходимо отключить компрессор, опустить тормозную педаль. За полчаса уровень давления должен понизиться не менее, чем до 0,5 кгс/ см² . При включенных потребителях давление должно достигать данного значения за 15 минут.
3. Проверить исправность защитных клапанов. Следует подключить к контрольному клапану манометр. Затем необходимо стравить воздушный поток из баллона моста переднего типа при помощи клапана для слива конденсата. Уровень падения давления должна показывать только одна стрелка, показатели в баллонах задней телеги и стояночной системы тормозов не должны изменяться.
4. Проверить исправность привода пневматического типа. Показания манометра должны соответствовать уровню давления в тормозных камерах задней телеги и переднего моста.

Устройство запасного тормоза

В конструкции можно выделить пружинные энергоаккумуляторы, воздушные баллоны, а также перепускные, защитные и ускорительные клапаны. Также в устройстве есть тормозной кран и трубопровод. В качестве механизмов для торможения здесь применены те же элементы, что и в главной системе. Они устанавливаются в колесах заднего моста.

Пружинный энергоаккумулятор применяется для запуска механизмов задних колес в том случае, если используются стояночная или запасная система. Он монтируется на тормозной камере основной системы. Аккумулятор состоит из цилиндра, пружины и поршня, толкателя и винта с упорным подшипником.

как развести, свести, подвести, поставить

Безопасность автомобиля во многом зависит от технического состояния тормозных систем. Во время эксплуатации тормозные колодки КамАЗ изнашиваются и подлежат периодической замене. Эта работа несложная, однако потребует некоторых физических усилий. Степень износа фрикционного материала контролируется по величине хода штоков тормозных камер. При достижении значения 40 мм и выше проводят регулировку тормозов, а при невозможности — замену накладок.

Как поставить и снять колодки

Для демонтажа отработанного фрикционного материала требуется поставить автомобиль на домкрат или подъемник и снять колесо, после чего демонтировать тормозной барабан

Так как он изготовлен из чугуна, применять молоток следует осторожно. Получив доступ к колодкам тормоза, демонтировать наружные стяжные пружины. Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик

Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик

После этого ее снимают с оси

Используя монтировку, отвести деталь от разжимного кулака и извлечь ролик. После этого ее снимают с оси.

Для замены можно использовать колодки, приобретенные в магазине, или самостоятельно восстановить старые. Большинство водителей так и поступают. С деталей срубается изношенный фрикционный материал и зачищается посадочная поверхность. Перед установкой проводят шлифовку накладок на токарном станке. Фрикционный материал устанавливают на колодку и совмещают отверстия. Чтобы правильно разместить накладку, устанавливают сразу все заклепки. Клепать начинают от середины к краям. Так материал плотнее приляжет к поверхности.

Монтаж восстановленной детали проводится в обратном порядке. Следует помнить, что стяжные пружины устанавливаются с внутренней стороны колодок. Чтобы их закрепить, используют простое приспособление, изготовленное из тросика. Петлю заводят в отверстие и вытягивают в него крюк пружины.

Как развести и свести колодки

Торможение грузовика обеспечивается настройкой тормозных устройств. После замены фрикционного материала проводится полная регулировка тормозов автомобиля. Эта операция выполняется при помощи регулировочных эксцентриков. Наладка нужна для того, чтобы максимально подвести колодки к тормозному барабану. Для поверки качества выполненных работ используют щуп толщиной 0,1 мм. Он не должен входить в зазор между накладкой и тормозным барабаном.

Частичная регулировка выполняется в случае снижения эффективности торможения либо подклинивания колодок. В результате изнашивания фрикционного материала увеличивается ход штока тормозных камер.

При достижении значения 35 мм требуется провести частичную регулировку тормозов.

Чтобы развести колодки на КамАЗе, необходимо вывесить колесо и подвести накладки к барабану. Регулировка проводится только вращением осей регулировочных рычагов.

Исполнительный механизм (трещотка) находится под энергоаккумулятором. Для регулировки открутить стопорящий болт на 2-3 оборота и регулировочным винтом (червяком) по часовой стрелке поворачивать вал до полной остановки свободного вращения колеса. Чтобы установить необходимый зазор, нужно на 2-3 щелчка повернуть назад вал червяка и завернуть стопорный болт. После выполнения наладки проверяют эффективность работы тормозов.

В случае, если во время движения автомобиля греется тормозной барабан, нужно увеличить зазор между накладками и поверхностью их прилегания, т.е. свести колодки. Операция проводится идентично разведению, только вращают вал трещотки против часовой стрелки. Качество регулировки проверяют по температуре тормозного барабана. При правильно выставленных накладках он не греется.

Для равномерного торможения и предотвращения заноса машины ход штоков правых и левых тормозных камер должен быть примерно одинаков. При регулировке тормозов величину его перемещения устанавливают равной 20 мм. Допустимая разница в показателях — не более 2-3 мм.

specmahina.ru

Технические характеристики

Основные ТТХ для базовой модели, её «народнохозяйственного» варианта и позднейшей модификации:

КамАЗ-4310	КамАЗ-43105	КамАЗ-43118
Полная масса	15 тонн	15,5 тонны	20,7 тонны
Грузоподъемность	5 тонн	7 тонн	10 тонн
Масса прицепа	До 10 тонн	До 11,5 тонн
Запас горючего	250 литров	250 литров	560 литров
Максимальная скорость	85 км/ч	85 км/ч	90 км/ч
Длина	7,65 м	7,73 м	8,58 м
Ширина	2,5 м	2,5 м	2,5 м
Высота	3,2 м	3,53 м	3,455 м
Клиренс	365 мм	365 мм	385 мм
Мощность двигателя	210 л.с.	210 л.с.	260 л.с

Расход топлива на 100 километров зависит от нагруженности машины и колеблется от 31 до 40 литров. Технические характеристики упрощенной модификации КамАЗ 43105 могли изменяться при её «доделке» до уровня армейского грузовика, что иногда практиковалось.

Пять контуров тормозной системы автомобилей КАМАЗ 5320 (4310)

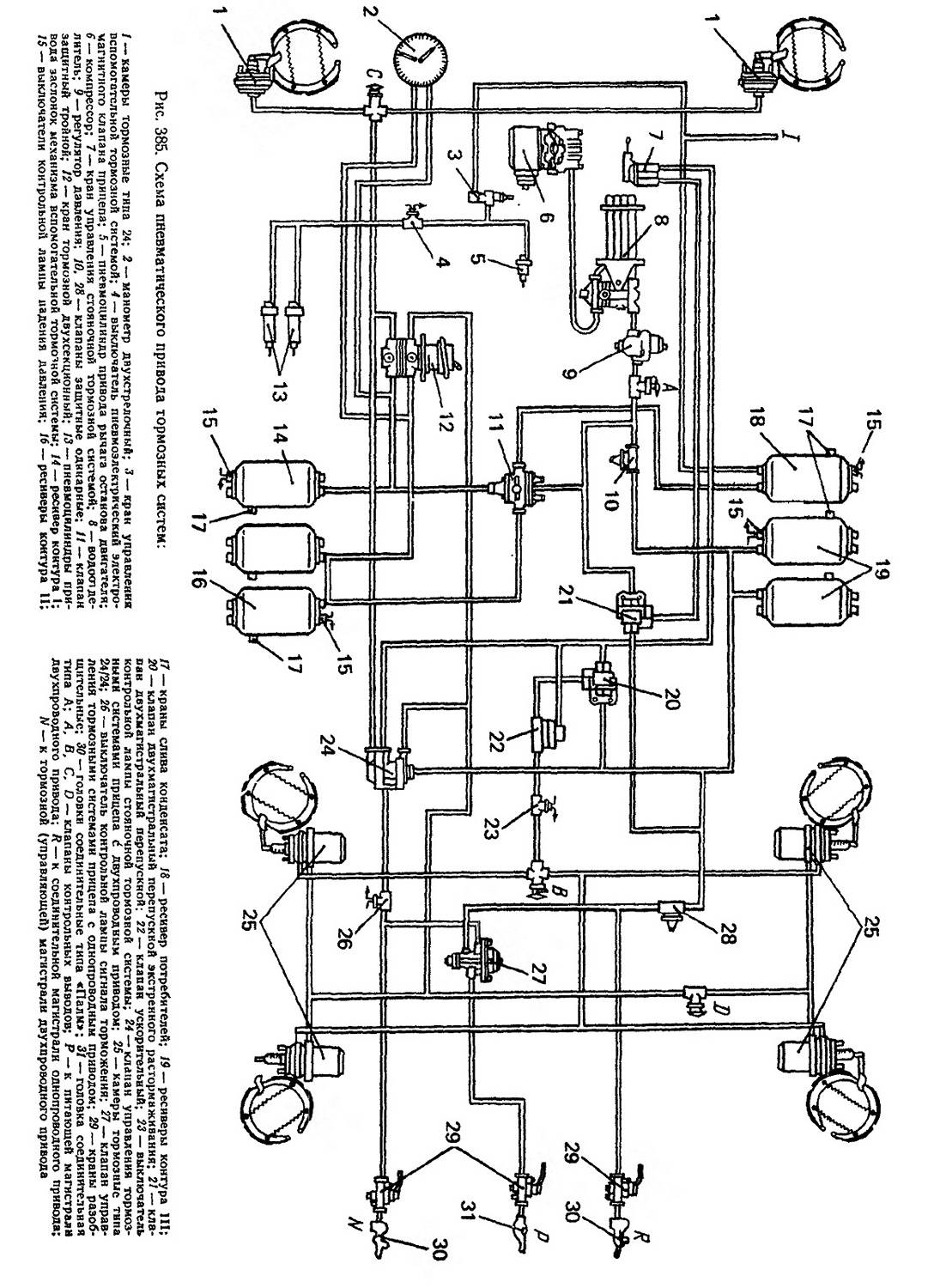

Ниже на схемах показано устройство тормозных систем автомобиля КАМАЗ-4310 и КАМАЗ-5320 (в конце статьи).

Схема пневмопривода тормозных систем автомобиля КАМАЗ-4310

Разделение тормозной системы автомобилей КАМАЗ 5320 (4310) позволяет действовать каждому контуру независимо, что важно при возникновении неисправности. Контур I

Контур I

Это контур тормозов передней оси состоит из ресивера вместимостью 20 л с датчиком падения давления и краником, тройного защитного клапана, двухстрелочного манометра, клапана ограничения давления, клапана контрольного вывода, нижней секции тормозного крана, двух тормозных камер и прочих тормозных механизмов, шлангов и трубопроводов. Кроме того, в первый контур входит трубопровод от клапана тормозной системы прицепа до нижней секции тормозного крана.

Это контур тормозов задней тележки.

Устройство тормозов тележки автомобилей КАМАЗ 5320 (4310) состоит из верхней секции тормозного крана, части тройного защитного клапана, ресиверов с общей вместимостью 40 л с датчиком давления и кранами слива конденсата, клапана контрольного вывода автоматического регулятора тормозных сил, двухстрелочного манометра, четырёх тормозных камер, тормозных механизмов промежуточного и заднего мостов тележки, шланга и трубопроводов. В контур входит трубопровод от клапана управления тормозными механизмами до верхней секции тормозного крана.

Это контур стояночной, запасной тормозных систем и комбинированного привода тормозных механизмов полуприцепа (прицепа). Он состоит из:

• двойного защитного клапана,
• двух ресиверов общей вместимостью 40 л, датчиком давления и краном слива конденсата,
• двух клапанов контрольного вывода ручного тормозного крана,
• ускорительного клапана,
• четырёх пружинных энергоаккумуляторов тормозных камер с датчиком давления,
• части двухмагистрального перепускного клапана,
• клапана управления с двухпроводным приводом тормозной системы прицепа,
• одинарного защитного клапана,
• клапана управления тормозами прицепа с однопроводным приводом,
• головки типа «А» однопроводного привода и двух головок «Палм» двухпроводного привода тормозов прицепа,
• трёх разобщительных кранов трёх соединительных головок,
• пневмоэлектрического датчика «стоп-сигнала»,
• двухпроводного привода тормозов прицепа,
• шлангов и трубопроводов.

Этот контур вспомогательной тормозной системы своего ресивера не имеет. Он состоит из пневматического крана, части двойного защитного клапана, двух цилиндров привода заслонок, пневмоэлектрического датчика, цилиндра привода рычага останова двигателя, трубопроводов и шлангов.

Этот контур аварийного растормаживания не имеет исполнительных органов и своего ресивера.

Он состоит из части двухмагистрального перепускного клапана, пневматического крана, части тройного защитного клапана, соединяющих аппараты шлангов и трубопроводов.

Пневматические тормозные приводы автомобиля КАМАЗ и прицепа соединяются тремя магистралями: тормозной магистралью двухпроводного привода, питающей магистралью и магистралью однопроводного привода. В питающей части тормозного привода моделей 53212 и 53213, для улучшения влагоотделения на участке «регулятор давления — компрессор», предусмотрен влагоотделитель, устанавливаемый в зоне интенсивного обдува на первой поперечине автомобиля. На всех моделях КАМАЗ с такой же целью на участке «защитные клапаны – предохранитель» от замерзания защищает конденсационный ресивер ёмкостью 20 литров.

Источник

Привод механизма тормоза

Модификации транспортных средств КамАЗ конструктивно отличаются механизмами гашения скорости.

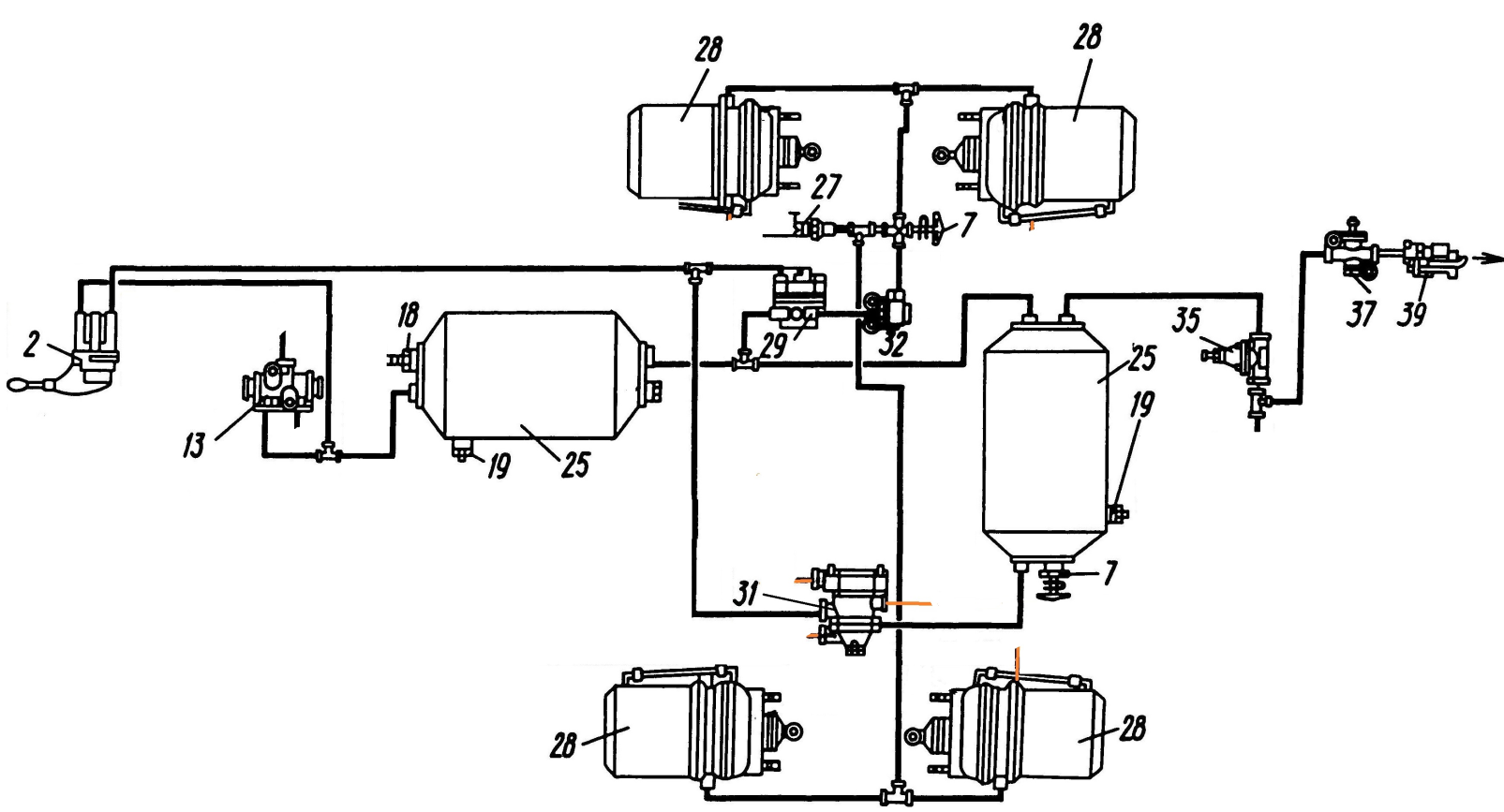

Тормозная система КамАЗ 5320 схема:

Тормозная система КамАЗ 43118 схема:

Контур, нуждающийся в поступлении воздуха под давлением, содержит: устройство повышения давления (9), редуктор напора (11), защитный элемент (12), баллон (20). Из контура, воздух под гнетом транспортируется в необходимой дозе пользователям. Воздушный гасящий привод делится на независящие контуры, защищенные между собой посредством клапанов. Воздушный тормозящий привод с пятью контурами: разделён двойным и тройным регулятором.

Первый контур содержит: регулятор (17), баллон (24) со средством измерения перепадов напора (18), прибор измерения давления с двумя стрелками (5), нижний сектор тормозного вентиля (16), устройство открытия, закрытия 7 вывода (С); устройства ограничения давления 8; камер 1 (2 штуки); тормозов носовой колёсной базы тягача, патрубки.

Второй контур кормовой колёсной базы содержит: регулятор (17), баллон (22) с вентилем (19) и средством измерения снижения напора (18), средства измерения напора с двумя стрелками (5), верхняя часть тормозного вентиля с двумя секциями (16), контрольное перепускное устройство (D), регулятор силы гашения, автоматический (30), камеры (26) в количестве четырёх штук.

Третий контур резервного и остановочного тормоза содержит: регулятор (13), баллон (25) с вентилем (19) и средством измерения снижения напора (18), два вентиля (7), вывод контрольный (B и E). Мануальный тормозной вентиль (2), клапан (29,32), аккумулятор (28), устройство контроля снижения напора (27), клапан (31,35,34), разобщительный вентиль (37), головки (38, 39), устройство сигнализации (33).

Особенность датчика (33), вписан в схему тормозной системы КамАЗ так, что включает сигнальные лампы как при использовании тормоза остановки, так и при эксплуатации главного тормоза.

Четвёртый контур не содержит баллона, состоит: регулятор (13), вентиль, работающий от воздуха (4), камера механического регулятора проходного сечения (23), камера привода штока ступора силового агрегата (10), средство измерения (14). Четвёртый контур снабжает воздухом под напором остальных пользователей: воздушный сигнал, преобразователь усилия на сцеплении, и др.

Пятый контур экстренной разблокировки без баллона и органов исполнения. Состоит: регулятор (17), вентиль (4), регулятор (32).

Машины Камского производителя (53215 и др.) на отрезке устройство увеличения напора – регулятор напора предполагают установку отделителя влаги. Монтаж устройства – обдуваемая балка агрегата. Та же причина установки баллона на двадцать литров на Камском транспорте (5490, 5320 и др.). Локация: отрезок предохранитель от замерзания – защитные регуляторы. Самосвалы 55111, 6520 без устройств сочленения автомобиля и прицепа.

Как улучшить тормоза

Ремонт тормозной системы КамАЗ и тюнинг поможет улучшить показатели данного механизма:

1. Замена штатных дисков на большие по диаметру. Для их установки нужно просверлить специальные отверстия, которые должны совпадать с крепежными болтами тюнинговой детали. В некоторых случаях могут потребоваться пластины, на которые будут установлены суппорты над дисковыми механизмами большего размера. Также следует приобрести увеличенные по размеру и ширине колеса.
2. Замена штатного механизма на вентилируемый диск или устройство с насечками того же размера. На каждый диск необходимо установить суппорты при помощи надежных крепежных элементов. Такой способ поможет увеличить эффективность работы тормозной камеры в 2 раза.

Во время проведения работ по улучшению работы тормозов нужно соблюдать следующие рекомендации:

1. Само устройство тормозов запрещено изменять на законодательном уровне. Все изменения будут обнаружены при проведении регулярного технического осмотра.
2. Все детали нужно выбирать только от надежных производителей, которые прошли процедуру сертификации.
3. Тюнинг можно делать только в том случае, когда все элементы системы находятся в исправном состоянии.

В интернете есть много видео, как улучшить тормоза на КамАЗе. Обычно в качестве примера используют модель 5511. Улучшение тормозов лучше всего доверить профессионалам, так как при самостоятельной регулировке есть шанс совсем испортить систему.

Если в автомобили тормоз работает плохо, то стоит для начала проверить все ли вспомогательные системы работают должным образом, и только после этого после этого разбираться в тормозном механизме.

КамАЗ — это достаточно большая машина, а значит тормоза у нее должны работать на все 100%. Советуем вам не пытаться самостоятельно улучшить машину.

Как снять тормозной барабан

Перед проведением этой процедуры следует надеть защиту, например маску или очки.

Для того чтобы снять тормозной барабан, нужно сделать следующее:

1. Установить транспортное средство на специальную платформу.
2. Заглушить двигатель и поднять ручной тормоз.
3. Ослабить натяжение болтов.
4. Взявшись за баллонный ключ, прокрутить каждую гайку на 1 оборот против часовой стрелки.
5. Поднять КамАЗ при помощи специального устройства.
6. Открутить болты и снять колесо.
7. Используя баллонный ключ, снять все ослабленные колесные гайки.
8. Снять колпак и убрать в него все открученные крепежные элементы.
9. Снять колесо с направляющих.
10. Ослабить колодки, отвернув винт регулятора, который расположен на внешней стороне барабанной части.
11. Повернуть барабан так, чтобы отверстие совпало с винтом регулятора.
12. Винт регулятора повернуть до упора по часовой стрелке.
13. Снять барабан.
14. Используя отвертку, снять винты, которые удерживают данный механизм на колесе.
15. Подтянуть барабан на себя при помощи специального съемника.
16. Завести отвертку под фланец барабанного механизма.
17. Слегка ударить по рычагу, отвертке или по самому барабану.

Как отрегулировать

Для регулировки тормозов на КамАЗе нужно:

1. Проверить перемещение тормозного рычага. Он должен свободно перемещаться и возвращаться в исходное положение.
2. Совместить отверстия корпуса рукоятки и вилки штока механизма при помощи вращения червяка.
3. Надавить на управляющий блок до упора в направлении его вращения.
4. При помощи болтов и гаек соединить кронштейн фиксирующего типа с управляющим блоком рукоятки. Положение блока должно оставаться прежним.
5. Вращая червяк, развести тормоза до соприкосновения колодок с барабанным механизмом.
6. Повернуть червяк в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать, а момент поворота червяка должен быть не менее 42 Нм.
7. Проверить работоспособность рукоятки. Для этого нужно растормозить транспортное средство на месте, нажимая на педаль до упора.
8. Проверить исправность штока. Он должен перемещаться без заедания.
9. Отрегулировать ход штока в соответствии с требуемым зазором, вращая червяк.
10. Проверить равномерность вращения барабанного механизма.

Через 2-6 км пробега осмотреть механизм на нагрев барабанного устройства. Температура не должна превышать +60…+80°С.

Виды тормозных систем КАМАЗа

Рабочий (основной) тормоз — используется непосредственно во время передвижения автомобиля. Привод пневматический, двухконтурный, с раздельным действием для передних колес и колес задней тележки. Управление рабочим тормозом осуществляется с помощью нажатия соответствующей педали. Колодки и барабан на КАМАЗе — это основные рабочие элементы тормозной камеры. Чаще всего именно износ или повреждения данных узлов служат причиной плохой работы тормозных систем. Ведь колодки и барабан на КАМАЗе подвергаются серьезным нагрузкам: при нажатой педали тормоза колодки начинают давить на вращающийся барабан, тем самым замедляя движение автомобиля.

Запасная тормозная система служит для замедления или остановки автомобиля в случае неисправности основных тормозов. Данная система объединена со стояночным тормозом: у них общие узлы и механизмы. Запасные тормоза состоят из следующих устройств: четыре пружинных энергоаккумулятора, два воздушных баллона, защитный, перепускной (двухканальный) и ускорительные клапаны, тормозной кран, шланги и трубопроводы. Запасная тормозная система запускается в действие с помощью того же рычага, который управляет стояночными тормозами. В горизонтальном положении рычага обе системы отключены, в крайнем вертикальном работает стояночный тормоз. В любом промежуточном положении рычага действует запасная тормозная система.

Вспомогательная тормозная система КАМАЗа использует для торможения двигатель и энергию скатывающегося под уклон автомобиля. Звучит довольно запутано, но на деле всё довольно просто. Водитель КАМАЗа нажимает специальную кнопку (на полу кабины возле рулевой колонки) и сжатый воздух от защитного (тройного) клапана попадает в тормозные цилиндры. Эти цилиндры управляют дроссельными заслонками, которые перекрывают выход отработанным газам. Параллельно прекращается подача топлива, а двигатель выполняет функцию компрессора: отработанные газы создают давление на колодки и барабан КАМАЗа, что обеспечивает торможение.

Кроме четырех тормозных систем, в автомобиле КАМАЗ предусмотрена система аварийного растормаживания. Она предназначена для сжатия пружин энергоаккумуляторов, которые срабатывают при использовании запасного или стояночного тормоза. Для того чтобы запустить в действие систему аварийного растормаживания, необходимо нажать кнопку, находящуюся на панели приборов. Кроме того, предусмотрен механический способ растормаживания: нужно открутить специальные аварийные винты пружин энергоаккумуляторов.

Основная информация

Главной задачей системы торможения является деформация скорости передвижения транспортного средства при помощи водителя или же электро-руководства. Вторичной задачей является задержка машины в неподвижном состоянии во время стоянок или кратких остановок. Противоположная сила остановки может образовываться самим двигателем от транспортного средства, механизмом, который отвечает за остановку колёс авто, электронным или гидравлическим замедляющим тормозом (обычно он находиться в самой трансмиссии). Для функционирования всех вышеперечисленных функций на транспортное средство устанавливают различные типы. На автомобили марки Камаз 5320 и 4310 устанавливаются сразу несколько тормозных систем. Следственно возникает вопрос, сколько же и всего?

1. Рабочий тип. Данный вириант можно применять абсолютно на любой скорости транспортного средства в целях резкой остановки или же просто для снижения скорости. Также стоит упомянуть, что рабочий типа начинает свое действие сазу же после нажатия на педаль “тормоз”. Этот тип считается самым эффективным по сравнению с остальными типами.
2. Запасной тип. Является вторым вариантом для экстренных случаев, когда основной тормозной блок отказывается работать.Запасные типы бывают двух вариаций: автономный тип и тип, который используется как функция.
3. Стояночный тип. Является необходимой для удержания машины на протяжении определённого времени на месте. А значит, что с помощью стояночного типа исключается вариант с передвижением автом без ведома владельца.
4. Вспомогательная. Вспомогательный тип используется на транспортах для передвижения, которым свойственна повышенная нагрузка на мост, для остановки на крутых спусках. Довольно часто происходит так, что функции этой системы остановки выполняются двигателем, на котором трубопровод перекрывается при помощи заслонки.

Также автомобили Камаз 5320 и 4310 оснащаются аварийной растормаживающей системой на стояночный тип тормозов, приводом тормозов прицепа, аварийной сигнализацией о функционировании системы торможения и системой контроля.

Камазовская система торможения ЗИЛ 130 оснащается такими основными механизмами и аппаратами:

• Ресиверы;
• Компрессор;
• Пневматические цилиндры;
• Тормозной механизм;
• Тормозной кран;
• Четырехконтурный защитный клапан;
• Регулировочный рычаг;
• Распределитель влаги;
• Датчики;
• Клапаны;
• Регулятор давления;
• Механизм вспомогательной системы торможения;
• Автоматический регулятор сил торможения.

В чём заключается принцип действия?

Давайте рассмотрим принцип действия камазовской тормозящей системы ЗИЛ 130 на примере гидравлического рабочего блока. Во время натиска на педаль тормоза нагрузка переноситься на уилитель, который в свою очередь сосздает дополнительное давление на основной цилиндр. Поршни основного цилиндра собирают всю лишнюю жидкость в цилиндрах авто-колёс при помощи трубопровода. Поршень основного цилиндра собирает всю жидкость в цилиндрах автомобильных колёс с помощью трубопроводов. Причём в этот же момент поток жидкости переходит в привод. Благодаря поршням цилиндров автомобильных колёс происходит перемещение тормозящих колодок к дискам, или как их ещё называют барабанам.

После нажатия на педаль тормоза активируется давление жидкости, что как правило запускает механизм остановки и заставляет автомобиль остановиться образованием сил торможения контактируя с покрытием дороги. Причём чем больше будет давление на саму педаль, тем лучше и быстрее произойдёт остановка автомобильных колёс. Давление жидкости в момент остановки может достигать от десяти до пятнадцати мегапаскалей.

В момент окончания остановки педаль тормоза содействует с возвратной пружиной и в итоге педаль стает в неактивное положение. Также в обратное расположение переходит поршень основного цилиндра. Большинство частей пружин отходят от барабанов с помощью колодок. В это же время тормозная жидкость перетекает в главный цилиндр из цилиндра авто-колёс. Таким образом, проходит понижение давления камазовской системы торможения ЗИЛ 130. Эффективность камазовской системы торможения сильно увеличивается благодаря использованию устройств безопасности транспортного средства.

Пневматический привод Камаз

Пневматический привод тормозов. Тор­мозной пневмопривод имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предо­хранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный реси­вер

11 — питающая часть привода, из которой очищенный сжатый воздух под за­данным давлением подается в остальные части пневмопривода и к другим потреби­телям сжатого воздуха. Привод разбит на автономные контуры, разделенные защит­ными клапанами. Каждый контур действу­ет независимо от других.

Рис. 1

Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320

Контур I привода механизмов рабо­чего тормоза переднего моста состоит из части тройного защитного клапана 5, реси­вера 14 объемом 20 л с краном слива кон­денсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, кла­пана 18 ограничения давления, двух тор­мозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопро­вод, соединяющий нижнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизма рабо­чего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кра­нами 15 слива конденсата и выключателем контрольной лампы падения давления в ре­сивере, части двухстрелочного манометра 20, верхней секции двухсекционного тор­мозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четы­рех тормозных камер 21, тормозных меха­низмов. В контур входит также трубопро­вод, соединяющий верхнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа.

Контур III привода механизмов за­пасного и стояночного тормозов, а также комбинированного привода тормозных сис­тем прицепа (полуприцепа) состоит из час­ти двойного защитного клапана 4, двух ре­сиверов 13 общим объемом 40 л с краном слива конденсата и выключателем кон­трольной лампы падения давления в ресивере, двух клапанов Е и В контрольных вы­водов, крана 9 управления стояночным тормозом, ускорительного клапана 24, час­ти двухмагистрального перепускного кла­пана 23, четырех пружинных энергоакку­муляторов 21, выключателя 22 контроль­ной лампы стояночного тормоза, клапана 26 управления тормозными системами при­цепа с двухпроводным приводом, одинар­ного защитного клапана 27, клапана 29 уп­равления тормозными системами прицепа с однопроводным приводом, трех разобщи­тельных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прице­па и двух головок 31 типа «Палм» двух­проводного привода тормозных систем прицепа), пневмоэлектрического выклю­чателя 30 сигнала торможения, трубо­проводов и шлангов между этими аппара­тами.

Контур IV привода механизмов вспо­могательного тормоза и других потребите­лей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневмати­ческого цилиндра 6 привода рычага оста­нова двигателя, пневмоэлектрического вы­ключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и конт­рольной лампы падения давления контур IV не имеет. От контура IV привода меха­низмов вспомогательного тормоза сжатый воздух поступает к дополнительным потре­бителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов транс­миссии и др.

Рис. 2

Схема пневмопривода Камаз-53212

Влагомаслоотделитель

Рис. 3

При описании составных частей и прин­ципа работы за основу принят пневмопри­вод автомобиля КамАЗ-5320. Однако сле­дует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке ком­прессор — регулятор давления на первой поперечине рамы в зоне интенсивного обду­ва дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормоз­ными системами прицепа, разобщительные краны, соединительные головки.

Рис. 4

Кроме то­го, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через кото­рый заполняются сжатым воздухом конту­ры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.
