Тюнинг двигателя 157QMJ GY6

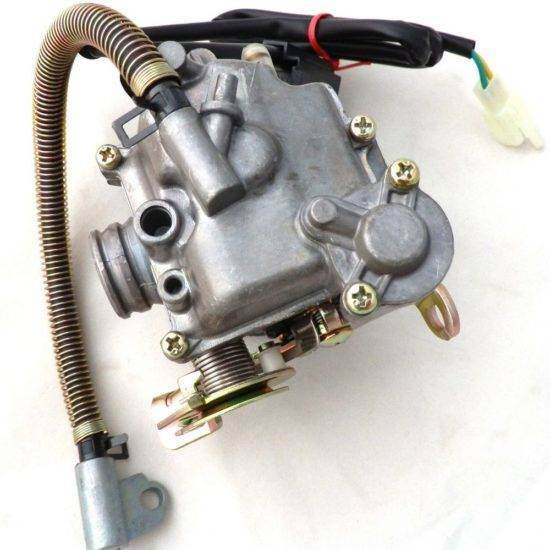

Тюнинг карбюратора и воздушного фильтра.

Основной принцип быстрой езды – спалить больше бензина за единицу времени, подходит для тюнинга китайских скутеров 4т, японских 2т и любых других моделей и типов моторов, а помогает в этом, в первую очередь, карбюратор. Можно модифицировать стандартный узел, установив более производительные жиклеры, но на практике лучше устанавливать более продуктивные модели. Тюнинг скутеров облегчен за счет продуктивных моделей карбюраторов производства DellOrto, набором патрубков и других аксессуаров к ним.

Производительный карбюратор будет поставлять больше топлива в цилиндр, а большему количеству топлива нужно и больше воздуха. Поэтому стандартному фильтру стоит провести ревизию, лучше всего заменить фильтрующий элемент новым, при этом убедится в герметичности всей системы. Если готовится устройство высокой мощности, имеет смысл установка фильтра минимального сопротивления, но не забывайте что за ним нужен постоянный уход, иначе фильтрующий элемент пересохнет и в движок начнет попадать песок.

Виды тюнинга

Первым типом тюнинга скутера является стайлинг, то есть внесение изменений в его внешний вид и дизайн. В настоящее время для осуществления стайлинга существует огромный ассортимент разнообразных деталей: фонари с каждой стороны, обтекатели рамы, поворотники, различные варианты обвеса, зеркала, детали для изменений рамной конструкции и много иных полезных приспособлений. Естественно, выполнить ребрендинг внешнего облика при помощи такого многообразия можно и своими руками.

Второй тип тюнинга – внесение изменений в двигатель и систему зажигания транспортного средства. К этому процессу можно отнести увеличение объема и модернизацию охладительной системы.

Третий тип – изменения, касающиеся трансмиссии скутера и его ходовой части. Отнесем сюда тюнинг тормозов, редуктора, подвески, сцепления, вариатора.

И завершает процесс — тюнинг электросистем. Эти мероприятия можно выполнить путем замены генератора более мощным аналогом либо изменением освещения.

Двигатель 157qmj 150cc технические характеристики

Технические характеристики двигателя 163FML

Тип	4х-тактный, одноцилиндровый, с воздушным охлаждением
Рабочий объем цилиндра, куб.см.	197
Диаметр и ход поршня, мм	63,5×62,2
Мощность, кВт (л.с.) при, об/мин	10,1 (13,7)/7500
Макс, крутящий момент, Н.м при, об/мин	14,0/6500
Степень сжатия геометрическая	9,0:1
Система запуска	электрический и кик-стартер
Система смазки	масляный насос
Система зажигания	бесконтактная, конденсаторная
Топливо	бензин с октановым числом не менее 90
Масло	моторное масло для четырехтактных двигателей SAE15W/40

Также подобное устройство имеют двигатели 158QMJ и 153QMJ.

Двигатель 158QMJ

Двигатель 158 QMJ,является модификацией двигателя 157QMJ, но при всей схожести конструкции, фактически не имеет с ним ни одной взаимозаменяемой детали. Этот двигатель устанавливается на скутеры концерна QJ, в частности Stels и Keeway и Vento. По качеству исполнения, техническим и ездовым характеристикам эти два двигателя (157QMJ и 158QMJ) мало чем отличаются.

Технические характеристики двигателя 158QMJ

Система охлаждения: Принудительное воздушное Объём цилиндра: 149,6 Диаметр поршня: 58 мм Максимальная мощность: 5,6 кВт при 7500 об/мин Максимальный крутящий момент: 7,6 Нм при 6000 об/мин Обороты холостого хода: 1700 +/- 100 Запуск двигателя: электростартер и кикстартер Трансмиссия: Автоматическая интегральная трансмиссия (вариатор) Вес: 27 кг

Двигатель 152QMI

Технические характеристики двигателя 152QMI:

1 цилиндр , 4-х тактный, воздушно-принудительное охлаждение , автоматическая интегральная трансмиссия Рабочий объем см. куб. : 124.58 (dцилиндра=52.4 мм) Рабочий ход поршня, мм: 57.8 Макс. Мощность для dцилиндра=52.4 мм (КВт/об. в мин.): 6.3/7500 Макс. Кутящий момент dцилиндра=52.4 мм (Нм/об. в мин ): 9/6500 Частота холостого хода (об. в мин): 1500±100

Двигатель D1E41QMB

Технические характеристики двигателя D1E41QMB

1 цилиндр , 2-х тактный, воздушно-принудительное охлаждение , автоматическая цепная трансмиссия Рабочий объем см. куб. : 49.6 (dцилиндра=41.0 мм) Рабочий объем см. куб. : 54.58 (dцилиндра=43.0 мм) Рабочий ход поршня, мм: 37.5 Макс. Мощность для dцилиндра=41.0 мм (КВт/об. в мин.): 3.2/7000 Макс. Кутящий момент dцилиндра=41.0 мм (Нм/об. в мин ): 3.5/6000 Частота холостого хода (об. в мин): 1900±100

Двигатель 139QMА/139QMB

Отличный четырехтактный двигатель сконструированный в 90-х годах и благодаря своей простоте и надежности завоевавший бОльшую долю рынка двигателей для скутеров класса 4т 50см. куб. Выпускается для скутеров под колесо 12 дюймов (с более длинным картером –крышка вариатора на 9 болтов ( маркировка 139QMA, рис.1) и под колесо 10 дюймов (с менее длинным картером –крышка вариатора на 8 болтов (маркировка 139QMB рис.2).

Двигатель 139FMB/147FMD/152FMH

Тех.характеристики: 1 цилиндр , 4-х тактный, воздушное охлаждение , 4-х скоростная коробка переключения передач Рабочий объем см. куб. : 49.43 (dцилиндра=39 мм, ход поршня 41.4 мм, модификация 1P39FMB) 71.79 (dцилиндра=47 мм, ход поршня 41.4 мм, модификация 147FMD) 105.07 (dцилиндра=52 мм, ход поршня 49.5 мм, модификация 152FMH)

Рабочий ход поршня, мм: 41.5 или 49.5 мм Макс. Мощность для dцилиндра=39 мм (КВт/об. в мин.): 1.4/7000 Макс. Мощность для dцилиндра=52 мм (КВт/об. в мин.): 5.2/8000

Макс. Кутящий момент dцилиндра=39 мм (Нм/об. в мин ): 2.4/4000 Макс. Кутящий момент dцилиндра=52 мм (Нм/об. в мин ): 6.5/6000 Частота холостого хода (об. в мин): 1600±100

Технические характеристики двигателя 157QMJ

Система охлаждения: Принудительное воздушное Объём цилиндра: 149,6 Диаметр поршня: 57,4 мм Ход поршня: 57,8 мм Максимальная мощность: 6,8 кВт при 7500 об/мин Максимальный крутящий момент: 9,8 Нм при 6000 об/мин Обороты холостого хода: 1700 +/- 100 Запуск двигателя: электростартер и кикстартер Трансмиссия: Автоматическая интегральная трансмиссия (вариатор) Вес: 27 кг Соотношение мощность/вес: 0,2

Есть вариант с удлиненной коробкой вариатора

голоса

Рейтинг статьи

Тюнинг скутеров – тюнинг воздушного фильтра

Для хорошего питания двигателя нужен не только бензин, но и воздух. Избыток бензина ничего не даст Вашему двигателю, если не будет обогащен достаточным количеством воздуха. Для улучшения снабжения цилиндра воздухом используют специальные воздушные фильтры. Наиболее универсальным и сбалансированным решением является использование вместо стандартного фильтрующего элемента более производительного, например, Malossi Red Sponge. Он устанавливается в бокс стандартного воздушного фильтра. Еще одна разновидность тюнинговых воздушных фильтров – так называемые фильтры нулевого сопротивления (или просто – ФНС). При их установке стандартный бокс полностью удаляется, а на его место встает небольшой фильтрующий элемент, как правило, либо цилиндрической, либо конусовидной формы. Он имеет меньшее сопротивление, что позволяет улучшить питание цилиндра на высоких оборотах. Однако, во-первых, эти фильтры почти не защищены от внешних воздействий пыли, грязи и воды, а во-вторых, в отличие от стандартных воздушых боксов, лишены резонансного эффекта. В результате установка такого фильтра требует основательной и точной перенастройки карбюратора, с которой могут справиться лишь единицы специалистов. Если в сервисе Вам говорят, что “запросто” и “легко” настроят карбюратор для работы с ФНС, скорее всего, квалификация работников там ниже средней. Уходите и никогда не возвращайтесь!

Устройство двигателя

Начинающие скутеристы при необходимости ремонта мотора пытаются разобраться с его конструкцией. Получить информацию про устройство силового агрегата и входящих в его состав узлах поможет схема 157QMJ. Разобравшись с ней, можно не только приобрести необходимые запчасти на мотор 157 QMJ, но и правильно выполнить работы по сборке и разборке двигателя. Конструктивно мотор практически не отличается от своего аналога GY6. 157 QMJ имеет такую же цилиндро-поршневую группу, сцепление, картер, распредвал и глушитель.

Также соответствуют номера подшипников, размеры сайлентблоков и шестерен, диаметры шкивов вариатора и конструкция кикстартера, генератора и электростартера. Охлаждается двигатель от встречного потока воздуха. Запуск осуществляется от электростартера или кикстартера. Передача крутящего момента осуществляется через вариатор, представляющий собой автоматическую интегральную трансмиссию.

В зависимости от конструктивных особенностей скутера, на который устанавливается двигатель, он может комплектоваться вариатором, имеющим удлиненную коробку. Мотор оснащен стандартной системой питания, обеспечивающей уменьшенный до 2,5-3 литров на сотню расход топлива. Работает силовой агрегат достаточно тихо, обеспечивая практически бесшумный разгон скутера во время маневров.

Стандартной системой питания оснащен мотор

Скутер двигатель

На скутеры Nexus устанавливают двигатели внутреннего сгорания, в цилиндрах которых тепловая энергия сгорающего топлива превращается в механическую энергию. Смесь топлива и воздуха она же горючая или рабочая смесь, приготовленная карбюратором, засасывается в цилиндры двигателя, затем сжимается поршнем и воспламеняется электрической искрой от свечи зажигания. При сгорании смеси расширяющиеся газы давят с большой силой на расположенный в цилиндре поршень, который, свою очередь вращает коленчатый вал благодаря особому кривошипно-шатунному механизму. От коленчатого вала вращательное движение передается к трансмиссии, и далее — к заднему колесу.

Рабочий цикл четырехтактного мотора:

• а — впуск;
• б — сжатие;
• в — расширение (рабочий ход);
• г — выпуск;
• 1 — впускной клапан;
• 2 — свеча зажигания;
• 3 — выпускной клапан.

Двигатели скутеров подразделяются по способу работы на двух- и четырехтактные, причем у обоих имеются как достоинства, так и недостатки. У них протекание рабочего процесса и конструкция деталей несколько различаются. Двухтактные двигатели, ранее широко распространенные, конструктивно проще, чем четырехтактные, поскольку у них нет механизма управления клапанами и системы смазки под давлением.

Четырехтактный двигатель:

1. цилиндр с головкой;
2. клапанная крышка;
3. клапан системы снижения токсичности;
4. впускной патрубок;
5. карбюратор;
6. электростартер;
7. блок трансмиссии.

Весь модельный ряд скутеров Nexus оборудуется четырехтактными моторами. Помимо бездымности выхлопа они при работе практически не имеют вибраций, более экономичны и, что самое главное, время их работы до капитального ремонта в среднем в 2,5 раза выше, чем у двухтактных. Так, 50-куюовые модели выхаживают четыре-пять сезонов, а 150-кубовые и того больше.

Все модели двигателей скутеров Nexus имеют простое и надежное воздушное охлаждение, причем воздух нагнетает специальный вентилятор. По конструкции они одноцилиндровые, распределительный вал, расположенный в головке цилиндра приводится во вращение цепью. Такая схема надежна и долговечна.

Мощности двигателей 50-кубовых скутеров Nexus составляют 2,9-3,2 л.с., в зависимости от модели. Такая мощность при массе 70-90 кг позволяет ехать при полной нагрузке с разрешенной скоростью 50 км/ч, и при этом иметь динамику, достаточную для безопасного маневрирования. Моторы макси-скутеров со 150-кубовыми двигателями развивают 8,4-8,7 л.с., что ставит их в один ряд с легкими мотоциклами, при этом управлять ими значительно проще. Максимальная скорость таких скутеров составляет 90-95 км/ч, а хорошая динамика разгона обеспечивается бесступенчатой трансмиссией — водителю не надо терять время на переключение передач.

Разборка двигателя 157qmj 150 кубов

Как Вы помните я поставил себе за цель разобрать поршневую 157qmj, не снимая сам силовой агрегат со скутера.

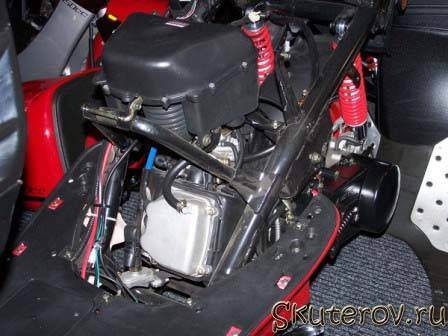

Итак, снимаем коврик, сидение, багажник (унитаз), пластик около сидения, а затем выхлопную трубу, оставив на месте глушитель.

Теперь снимаем воздушный фильтр в сборе и карбюратором. К слову, фильтр мы тоже заменим, поскольку его пропускная способность будет недостаточной для кубатуры 170cc. Вместо него мы установим красный 38 мм UniFilter.

Снять 157 QMJ карбюратор легко, просто освободить топливные шланги от зажимов, отсоединить трос дроссельной заслонки и провода пускового обогатителя. Стоковый карбюратор с 24 мм впускным патрубком мы также заменяем.

Двигатель QMJ 157 закрыт пластиковыми кожухами — это позволяет дополнительно циркулировать охлаждающему потоку воздуха и защищать мотор от грязи. Отвинтив несколько шурупов легко снимаем пластмассу. Советую кинуть на пол старые тряпки, которые бы впитывали капли масла с двигателя, а также не позволяли подниматься пыли. Рабочее место должно быть чистым!

Крышку с резиновой прокладкой головки цилиндра 157 qmj gy6 мы снимаем, открутив четыре 8 мм болта. Шланг сапуна, который первоначально был подсоединен к воздушному фильтру, теперь мы подсоединим к новому маслоуловителю (об этом позже).

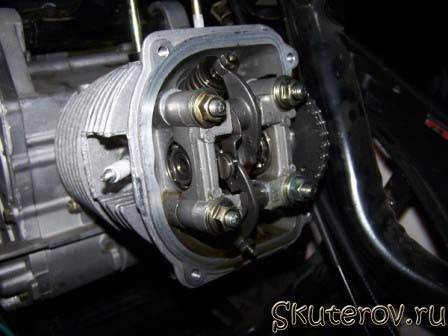

Отворачиваем четыре гайки (12 мм) крепления постели распредвала, ГБЦ и цилиндра. Аккуратно снимаем верхнюю часть постели распределительного вала, удерживая его.

Перед тем, как удалить распредвал, откручиваем крышечку регулировки натяжителя цепи и ослабляем сам натяжитель (маленькой плоской отверткой за часовой стрелкой) и снимаем цепь ГРМ со звезды распредвала.

Откручиваем два болта и снимаем натяжитель.

Для того, чтобы снять ГБЦ 157QMJ нужно отвинтить еще два 8 мм болта

Осторожно удаляем ГБЦ

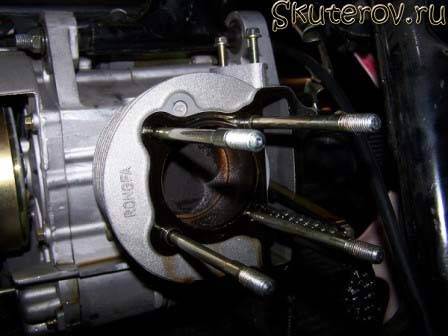

Снимаем цилиндр со шпилек. Металлическая прокладка повторному использованию не подлежит.

Тоненькими плоскогубцами удаляем стопорное кольцо пальца поршня и разделяем поршень и шатун.

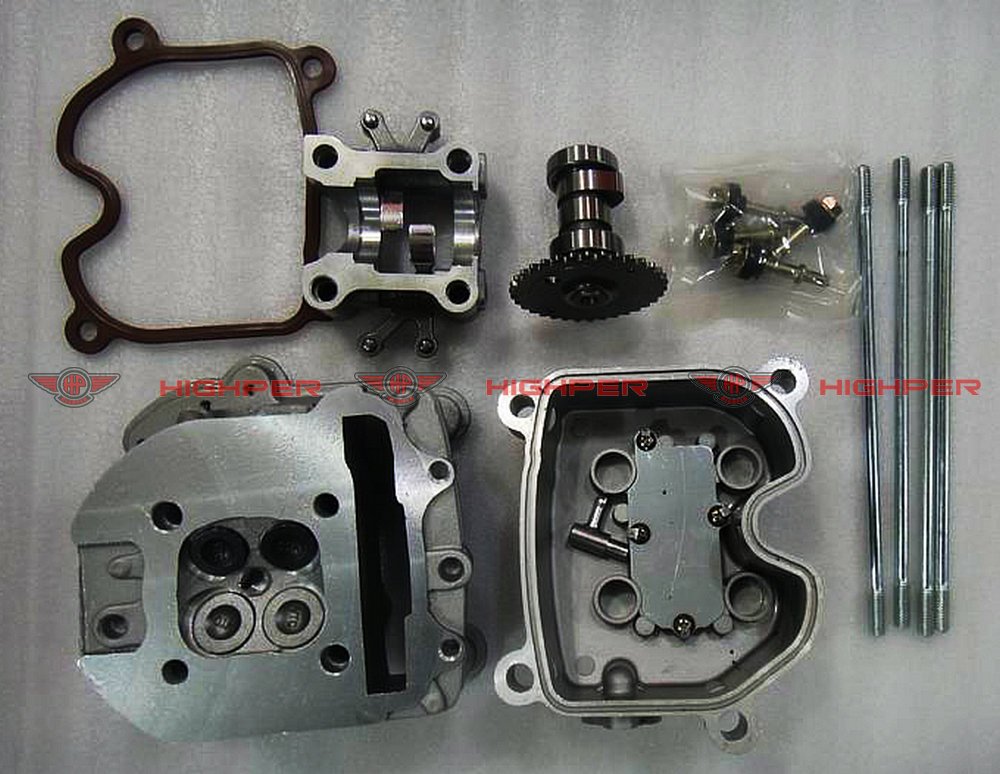

Из-за большей высоты 4 х клапанной головки блока цилиндров, нужно заменить и 4 шпильки, на которых скручиваются ЦПГ и ГБЦ.

Как правильно поставить шпильки цилиндра 157qmj? Оригинальные шпильки выкручиваются с помощью двух гаек, закрученных на шпильку. Откручивать надо нижнюю гайку против часовой стрелки. Завинчивая новые шпильки, смажьте резьбу синим герметиком. Два болта с правой стороны мотора, которые крепят цилиндр, заменять не обязательно.

Цилиндро-поршневая группа.

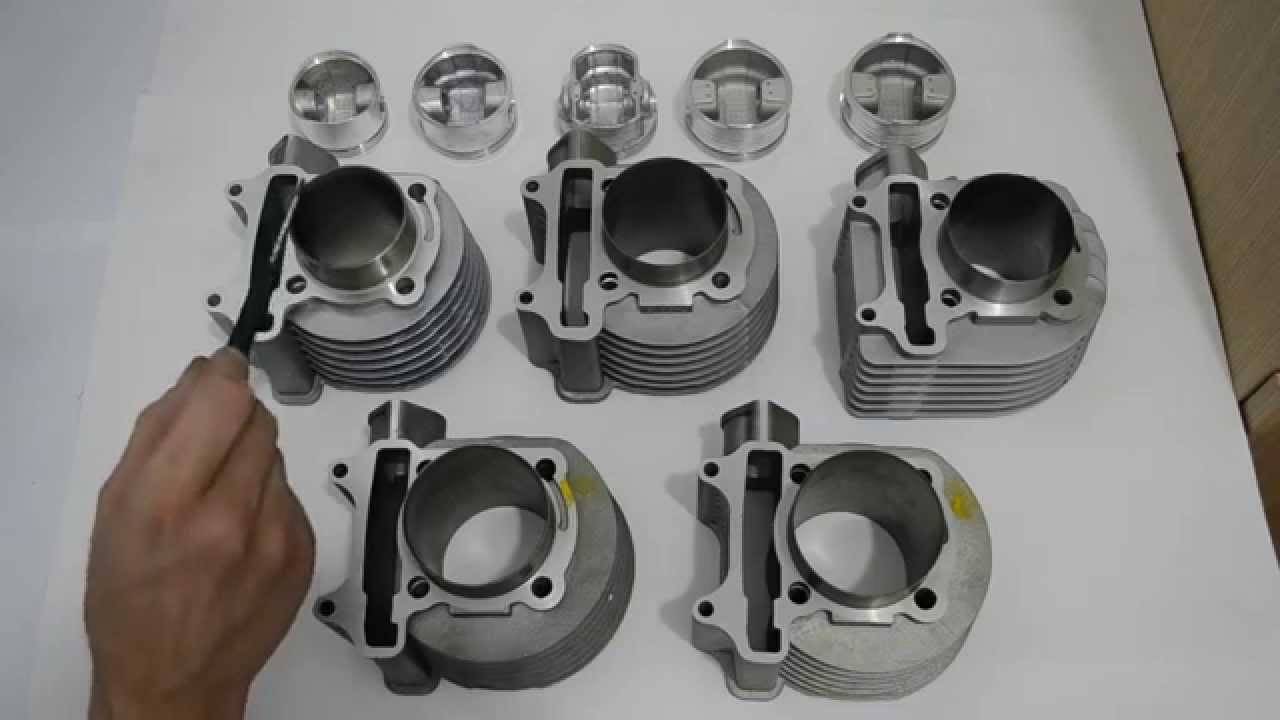

Наконец самое эффективное улучшение для любого движка – замена ЦПГ. Но не просто замена, а установка новой, более объемной поршневой. Благо, сейчас на рынке представлено множество готовых комплектов, вам не придется ничего точить или подгонять, как с советской техникой. Более того, есть даже из чего выбрать. Например для различных моделей объемом 50 кубиков предлагают комплекты для увеличения до 63, 72, 82 и даже 90+ куб см. В некоторых случаях это почти двойной прирост мощности.

Аналогичная ситуация и с боле объемными движками, например для 125 кубов продаются наборы на 150 или 170. Некоторые, в процессе тюнинг скутера 150 кубиков своими руками умудряются увеличить до 225 кубов. Выбрать подходящую деталь не самое сложное, самое сложное — ее установить. Ведь данный процесс подразумевает почти полный разбор движка. Вы столкнетесь с необходимостью иметь в арсенале несколько специальных съемных ключей, их можно попросить у друзей или занять на вечер в автомастерских. Мы настойчиво рекомендуем изучить техническую составляющую, чтобы провести правильный разбор, замену необходимых элементов и сбор мотора.

Увы, для некоторых возросшая мощность не сулит ничего кроме поломок или неадекватной работы. Все потому, что значительно увеличив мощность, вы неизбежно влечете работу над всеми остальными узлами. Представим, что мы поставили новую ЦПГ объемом 92 кубика на старый 50 кубовый двигатель. Первое, что нужно проверить – состояние шатуна, коленвала и подшипников. В противном случае они полетят первыми, а за ними и наша новая система и цилиндра и поршня.

Отлично, к ЦПГ добавили новых подшипников, колено с шатуном, теперь можем быть уверены в надежности. Но движок не едет быстрее, и мы решаемся на приобретение нового карбюратора. Теперь смесь слишком богатая, и мы понимаем, что нужно менять выхлоп. После таких модификаций мотор звучит громко, разгоняется отлично, но скорость максимальная чуть выше прежней и вариатор странно звучит. После установки скоростного вариатора, например итальянского производителя Polini, двигатель будет способен полностью реализовать свою новую мощность. Последний этап — ревизия тормозной системы, вам ведь не хочется на скорости за 60 км/час узнать, что тормоза теперь сравнимы с велосипедными.

В итоге, после замены практически всех узлов мы получили очень быструю «блоху», способную удивить ваших друзей и знатоков данной техники. Со временем можно вносить изменения в ходовую систему, заменить амортизаторы, поставить более привлекательные диски. Зачастую и на этом процесс модернизации не останавливается и после тюнинга скутера 50, 150 своими руками идет внушительные доработки по внешнему виду. Мопед перекрашивается, меняются панели, появляются новые приборы, освещение и так далее.

Фотоотчет: Разборка двигателя 157QMJ скутера Atlant (150CC) | Scooter-mania.ru

Двигатель 157 QMJ объемом 150 CC который мы сегодня будем разбирать устанавливается на очень популярные у нас в России скутеры имеющие разные торговые названия: Atlant, Racer, Pioneer,  перечислять все модели скутеров на которые устанавливается этот двигатель нет особого смысла.

Что можно сказать об этом двигателе? В общем-то двигатель неплох, есть небольшой потенциал для тюнинга, имеет очень надежный механизм кикстартера, на этом двигателе установлен мощный генератор который позволяет устанавливать дополнительные электроприборы, ну и. т. д.

К сожалению все этапы разборки двигателя в одной статье разместить не получится, поэтому по аналогии с предыдущими статьями о разборке двигателей, в статье будут проставлены ссылки  которые вас приведут на страницу, где разборка отдельно взятого механизма или узла будет описана более детально.

Сливаем масло, укладываем двигатель на какую нибудь чистую поверхность и начинаем разборку двигателя с снятия поршневой, как снять поршневую подробно написано в статье: Как снять поршневую с двигателя скутера

Откручиваем все крепежные болты на крышке двигателя и обстукиваем ее деревянной киянкой со всех сторон.

Снимаем крышку, не теряя при этом направляющие втулки-их там две (отмечены стрелками).

Вынимаем промежуточную шестерню стартера

При помощи старой ненужной отвертки и молотка отворачиваем гайку обгонной муфты  (резьба левая).

Снимаем гайку и шайбу

Снимаем с вала шестерню обгонной муфты

Вынимаем сепаратор

Откручиваем два болта на кожухе масляного насоса

Снимаем обгонную муфту с цапфы

Обратите внимание как сильно растянута цепь привода масляного насоса-придется заменить

Вынимаем шпонку из цапфы

Вставляем под зуб звездочки масляного насоса оловянный пруток или палочку и откручиваем гайку.

Снимаем звездочку с оси привода масляного насоса вместе с цепью

Вынимаем ось масляного насоса и убираем ее куда нибудь подальше

Откручиваем последний крепежный болт

Обстукиваем половинки картера со всех сторон и разъединяем их, не теряем при этом направляющие втулки (показаны стрелками).

Вставляем немного заточенный пруток в центр цапфы коленчатого вала и молотком сбиваем цапфу с шестерни кикстартера (для этого достаточно одного не сильного удара).

Вынимаем из половинки коленчатый вал и цепь ГРМ

Тюнинг скутера – разгоняем мопед на полную мощность

Скутеры в последние годы приобретают все большую популярность у любителей двухколесной техники. Тюнинг в данном случае можно разделить на два этапа: доработка двигателя для повышения его мощности и настройка элементов трансмиссии под изменившиеся параметры мотора. Некоторые владельцы проводят и внешний тюнинг скутера, для чего приобретают оригинальные аксессуары. Классификация моторов и варианты модернизации На сегодняшний день скутеры выпускаются с несколькими типами моторов. Самый популярный вариант малокубового движка – китайская модель 139qmb c рабочим объемом 49,6 кубиков. Далее следует модель 153QM объемом 150 кубов и 157QMJ на 150 см3. Таким образом, в пределах каждого из типов китайских моторов основные детали двигателя в принципе взаимозаменяемы. Это означает, что поиск деталей становится несложной задачей.

Раньше наиболее популярными комплектами для тюнинга скутеров были «киты» от итальянских производителей Pallinni, Mallossi или Metrakit. Данные тюнинг-наборы, как правило, включают в себя огромный комплекс деталей, аксессуары и оборудование для проведения тюнинга скутеров от известных европейских, японских и китайских производителей. Однако в случае с мопедами китайского производства, тюнинг с помощью европейских «китов» слишком дорог для рядовых мотолюбителей, а китайских скутеров на наших дорогах с каждым годом становится все больше и больше.

Сегодня тюнинг скутера в основном сводится к увеличению кубатуры мотора. Больше всего тюнингуются двигатели 139qmb объемом до 50 кубиков. Например, вместо штатного поршня и цилиндра на 39 миллиметров устанавливаются более широкие аналоги с диаметром поршня от 44 до 50 миллиметров. В отличие от моделей европейского и японского производства тюнинг «китайцев» в основном сводится к увеличению кубатуры, как следствие повышению мощности двигателя и необходимости соответствующей настройки вариатора и других деталей. И если с 44-миллиметровым поршнем можно оставить заводскую головку блока цилиндров, то при замене 39-ти на 52-миллиметровый вариант придется уже менять и ГБЦ и производить перекалибровку карбюратора. Таким образом, самый простой способ увеличения кубатуры для двигателя 139qmb – это установка 44 миллиметрового поршня, при этом нужно будет приобретать и дополнительные прокладки. Что касается более кубатурных двигателей китайского производства (157QMJ и 153QM на 150 см3), то они построены на идентичной платформе и внешне отличаются от модели 139qmb лишь большей длиной.

Снятие «заглушки» ограничителя скорости Первое, что делают специалисты и любители тюнинга на скутерах различного производства – снимают «душилку» ограничения скорости, которая препятствует использованию ресурса мотора по максимуму. Как правило, скутер может быть заглушен несколькими способами: либо это установленная заглушка в вариаторе, либо электронный ограничитель коммутатора, либо специальная ограничительная шайба в карбюраторе скутера.

В первом случае ограничитель представляет собой пластину, которая прикручена к вариатору со стороны грузиков. За счет установки этой пластины ремень радиатора не может выйти на максимальный радиус во время движения. Чтобы удалить заглушку, необходимо частично разобрать вариатор, снять ремень и шестерню, аккуратно вынуть ограничительное кольцо и собрать все детали в обратной последовательности.

На некоторых моделях возможно отсутствие кольца, тогда целесообразно разобрать внутреннюю «щеку» вариатора и поискать пластину там. Иногда ограничителем в вариаторе выступает сама втулка, которая имеет небольшой выступ. Снять его, соответственно, не получится, придется либо растачивать деталь у знакомого токаря или в сервисе, либо приобретать новую оригинальную втулку.

Если ограничитель установлен в карбюраторе, то выглядит он как клапан, который в случае повышения давления перекрывает поступление топливной смеси в камеру смешивания с воздухом. На современных японских скутерах «душилка» устанавливается в двух местах глушителя. Чтобы найти заглушку и избавиться от нее, необходимо взглянуть на глушитель и увидеть в самом начале двойное разветвление, один из каналов которого уходит в тупик. Данное разветвление создает излишнюю циркуляцию газов, поэтому его необходимо удалить.

Чистка цилиндра, расточка окон.

Улучшение, подходящее для скутеров с двухтактными движками. Их особенностью является то, что очень часто литье внутри спускных и выпускных каналов — дефектное, то есть имеет шероховатости. Эти недостатки приводят к тому, что поршень хуже продувается, соответственно теряет в мощности. Сняв цилиндр и вооружившись шарошкой можно отполировать каналы, а затем и скруглить острые края с внутренней стороны. При тюнинге скутеров на фото можно рассмотреть отличия мотора до шлифовки и после. Такое действие поможет облегчить работу двигателя на высоких оборотах и потенциально прибавит пару км к максимальной скорости.

Можно пойти дальше и увеличить диаметр впускных/выпускных окон. Для каждого 2т движка этот параметр рассчитывается индивидуально. Например, некоторые 50 кубовые моторы достаточно расточить на 1 мм, чтобы получить оптимальные параметры впуска/выпуска. Аналогично производится тюнинг скутера 150 кубов своими руками и другие объемы моторов.

Регулируем клапана (4т двигатели).

Как уже было сказано ранее, перед форсировкой двигатель необходимо обслужить. В число работ, которые помогут улучшить динамику, входит регулировка клапанов. Процедура подходит для тюнинга китайского скутера 4т и других 4-х тактных моторов. Для малокубатурной техники рекомендуют проводить такую настройку не реже, чем раз в 3, а лучше раз в 2 тысячи км. Также необходимо проводить регулировку после манипуляций с ЦПГ. Прежде чем приступить к работе, необходимо убедиться, что движок полностью остыл и под рукой имеется набор из ключей (8,9) и щупы на 0.05 для впускного и 0.07 мм для выпускного клапана. Добраться до регулировочных гаек можно сняв сначала клапанную крышку. Когда откроется доступ к клапанам, поршень устанавливается в верхней мертвой точке. Следом в зазор впускного клапана устанавливается щуп и в зависимости от текущего положения, производится подгонка.

Чтобы увеличить или уменьшить зазор, необходимо ослабить контровую гайку (удерживая регулировочный болт), повернуть болт регулировки и удерживая его притянуть контровую гайку обратно. Таким образом, добиваемся зазора, когда щуп проходит в него с небольшим усилием. После настройки сделайте полный оборот коленчатого вала и убедитесь в точности настройки.

Настройка на средних и больших оборотах

Винт качества подготавливает пропорцию смеси на холостом ходу. Сбои в работе на высоких режимах устраняются другими способами.

После открытия дроссельной заслонки, в работу вступает топливный жиклер. Его задача заключается в подаче бензина в диффузор во время набора скорости скутером.

Неправильно подобранный жиклер ведет к отклонениям в составе топливной смеси. Во время набора мощности скутер может «душится», вплоть до полной остановки двигателя.

Правильный алгоритм настройки карбюратора при больших оборотах:

• очистка внутренних каналов от мусора;
• проверка уровня топлива в поплавковой камере;
• настройка хода запорного клапана (иглы);
• проверка соответствия номинала жиклера.

Признаком правильной работы 2т и 4т двигателя является резкое увеличение оборотов при открытии газа. Любые отклонения от стабильности разгона двигателя говорят о нарушении настроек.

Признаки отклонения приготовления смеси

Важным показателем качества горения топлива в цилиндрах является цвет свечи. Опытному механику достаточно взглянуть на ее состояние, чтобы понять какие настройки необходимо провести.

Различают два характерных цвета:

1. Белая (сивая) свеча – бедная смесь, мопед перегревается и не выдает оптимальной мощности.
2. Черная с нагаром – избыток горючего, его чрезмерный расход.

Поведение скутера с неправильной смесью топлива специфичное:

• ненормальная реакция на ручку газа;
• хлопки в глушителе;
• задымленность выхлопных газов;
• заметное снижение мощностных характеристик;
• внезапная остановка двигателя.

Нормальная свеча мопеда имеет коричневатый цвет. На ней не должно быть нагара, ее электроды чистые, без следов оплавления.

Конструкция скутера

Основным несущим конструкционным элементом рассматриваемого транспортного средства является рама. Эта деталь скутера может быть нескольких видов: дуплексной (применяется в производстве максискутеров), штампованной цельносварной (в настоящее время крайне редкие экземпляры оснащены такой рамой), а также трубчатой открытого типа, в большинстве случаев, производимой из сплавов легких металлов.

Передняя часть рамы включает в себя подвеску, состоящую из рычажной или телескопической вилки, гидроамортизаторов, тормоза, рулевой колонки и приборной панели, на которой расположены органы управления. Средняя часть рамы, располагающаяся между передним щитком и сиденьем, оснащается полкой для ног человека, управляющего скутером. В этот конструкционный элемент зачастую монтируют аккумуляторную батарею, а в некоторых моделях и бак для топлива.

Задняя часть рамы оснащена модулем двигателя-вариатора и подвеской, а над месторасположением двигателя находится багажное отделение, сиденье и топливный бак. В практически каждом современном скутере блок двигатель-вариатор-колесо закреплен к раме через ось с сайлентблоками с одним или несколькими амортизаторами. Их количество зависит от конструкционных особенностей скутера.

Исключением являются максискутеры с большим объемом моторов. К примеру, в модели T-Max от концерна Yamaha мотор жестко крепится на раму, а вариатор представляет собой подвижную часть задней подвески.
