Функционирование климат-контроля
Система климат-контроля
Чтобы определить причины неисправности рассматриваемого агрегата, сначала необходимо выяснить принцип его работы и схему движения хладагента. Данная система в Калине включает следующие элементы:
- датчик;
- трубопровод;
- радиатор;
- вентилятор;
- испаритель.
Компрессор кондиционера находится на БЦ мотора. Он работает за счет вращения ремня. На корпусе находится вал компрессора. Шкив кондиционера расположен на подшипнике, который регулярно вращается при запущенном моторе. Важными элементами этого механизма являются:
- фрикционная муфта;
- электромагнитный привод.
Обзор цен производителей. Стоимость установки
| № | Наименование / артикул | Стоимость (Руб.) |
| 1. | 21236F-8100046-55 | от 30000 |
| 2. | 2115F-8100046-41 | —/— |
| 3. | 8100046-40 | от 33000 |
| 4. | 8100046-44 | —/— |
| 5. | 21214F-8100046-45 | —/— |
| 6. | 2190F-8100046-40 | —/— |
| 7. | 8100046-82 | от 36000 |
*цены актуальны состоянием на 24.09.18 года.
Стоимость установки кондиционера на Гранту Лифтбек варьируется в зависимости от региона, типа СТО, профессиональности мастеров. Минимальная цена 5000 рублей.
В мегаполисах, крупных городах установка кондиционера на Лада Гранта Лифтбек выше на 15 – 20 %. Профилактика, замена дренажного шланга кондиционера, заправка фреоном от 1500 рублей.
На авторынках можно отыскать агрегаты подешевле, стоимость которых не превышает 20 – 24 тыс. рублей. С большей долей вероятности гарантия на такое оборудование не распространяется, его называют одноразовым.
Выбор запасных частей
Комплект запасных частей для установки кондиционера на Калину
Для того, чтобы установить кондиционер на Ладу Калину придется немного купить запасных частей. Итак, что же нам понадобится, чтобы в жаркие дни, чувствовать себя в пути комфортно:
- Компрессор.

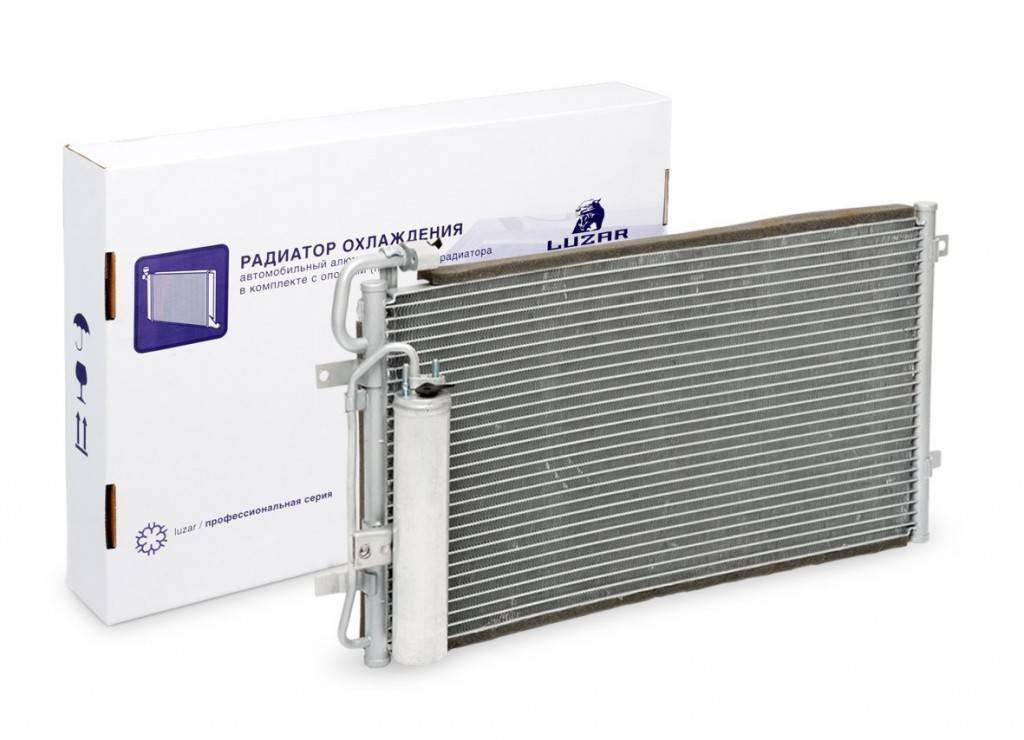

- Радиатор кондиционера.
- Ресивер.
- Испаритель.
- Блок управления и датчики.
- Медные или алюминиевые трубки.
- Сервисные клапана.
Схема работы автомобильного кондиционера
Подготовка к работе
Эксперты, автовладельцы, а также производители самых систем автокондиционирования не рекомендуют устанавливать самостоятельно кондиционер в автомобиль. Связано это, в первую очередь с безопасностью, а во-вторых с технической стороной вопроса. Именно поэтому, на инструкциях можно найти такую приписку: «Не рекомендовано (запрещено) проводить установку системы не на автомобильном сервисе».
Схема установки системы кондиционирования на Калине
Если, все же автолюбитель решился на установку, то необходимо детально изучить инструкцию и разложить детали в последовательности на асфальте или земле. Убедится, что комплектация полная, а также придумать и установить крепления на автомобиль.
Процесс установки кондиционера на Лада Калина
Теперь приступим к работе. Начнём установку кондиционера на Ладу Калину:
- Демонтируем передний бампер.
- Капот лучше всего снять тоже.
- На открытой поверхности соберем всю систему, для того чтобы убедиться, что все есть.
Монтируем радиатор. Устанавливается он перед основным радиатором охлаждения.
- Теперь ставим компрессор, который будет крутиться от генератора. Шкив генератора лучше всего заменить. Если состояния ремня генератора хорошее, то его можно оставить прежним. Второй вариант, установить ремень непосредственно на коленчатый вал, но не советуем. Для установки компрессора есть специальные алюминиевые заглушки на блоке, которые можно выкрутить отверткой.
Испаритель можно смонтировать под капотом или в салоне, но лучше всего ему будет рядом с противопожарной перегородкой.
- Осушитель крепим на брызговик кузова под капотом.
Прокладываем трубки.
- Врезаем в систему вентиляцию систему кондиционирования и подключаем регулятор потока воздуха.
- Если вариант системы кондиционирования с электронным регулятором, то необходимо его подключить к самой системе, а также запитать.
- Проверяем верность подключения и затягиваем соединительные болты.
- Теперь, нужно заправить систему фреоном с помощью специального устройства для заправки кондиционеров.
- Тестируем систему.
Особенности заправки климат-системы
В задачи кондиционера входит регулировка температуры, чистоты и циркуляции воздушных масс. Во многих рассматриваемых устройствах предусмотрены фильтры и вентиляторы схожей конструкции, а вот холодильные установки везде различные. Оптимальным агрегатом считается тот, который применяется в современных бытовых холодильниках, — парокомпрессорный. Он способен поглощать тепло за счет испарения фреона (хладагент). Вещество прокачивается по замкнутой системе Калины под определенным давлением. При этом хладагент переходит из жидкого в газообразное состояние и наоборот. Фреон подвергается следующим процессам:
- сжатию в газообразное состояние;
- конденсированию за счет отвода тепла;
- испарению в результате уменьшения давления при подводе тепла.
В системе кондиционирования нет охлаждения, но от свежих воздушных масс, поступающих в автомобиль, тепло отводится. При всасывании хладагента в компрессор (низкое давление) жидкость сжимается и нагревается. Фреон закачивается в контур, а затем попадает в конденсатор.
Радиатор охлаждения автомобиля
Сжатый газ на этой фазе отдает свое тепло воздушному потоку, который проходит под влиянием естественного напора при движении транспортного средства и вентилятора. Затем фреон конденсируется, переходя в жидкое состояние.
Для работы компрессора потребуется мощность главного мотора транспортного средства. Во многих моделях Лады Калины с объемом двигателя менее 1,6 л летом кондиционер не включают. Если мотор большего объема, тогда рассматриваемое устройство используется. Ощутить, что двигатель не «тянет», можно в момент резкого увеличения скорости. В подобной ситуации автомобиль медленнее выполняет команды водителя, при этом увеличивается потребление топлива. Мотор охлаждается с меньшей эффективностью, сильнее нагревается на холостом ходу. Радиатор теплообменника, который установлен под капотом, подогревает двигатель, отбирая у него часть мощности. Если в системе наблюдаются незначительные проблемы, связанные с охлаждением мотора, кондиционер на Калину лучше не устанавливать.
Если кондиционер стал плохо охлаждать, автовладельцу потребуется принять определенные меры. Проверка агрегата начинается с осмотра трубок, по которым передвигается фреон. Специалисты рекомендуют убедиться в герметичности соединений. Кондиционер Калины может плохо охлаждать из-за разгерметизации. В этом случае фреон вытекает через существующие щели и микротрещины.
Замена салонного фильтра на Калине: как поменять на авто с кондиционером и без
Знать, где находится салонный фильтр в Калине и для чего он вообще нужен, должен каждый водитель. Ведь он выполняет важную функцию по очистке воздуха, который попадает в салон. Именно поэтому необходимо чётко понимать, когда и как производить процедуру замены старого фильтра на новый.
Где находится салонный фильтр в Калине и когда его нужно менять
Найти салонный фильтр в автомобиле Лада Калина очень просто — достаточно поднять капот. Он находится рядом с блоком обдува в передней части авто справа, между верхней частью капота и лобовым стеклом. Салонный фильтр служит для очистки воздуха, поступающего в салон автомобиля из атмосферы, от пыли и мелких частиц песка.
Согласно информации, указанной в руководстве по эксплуатации, салонный фильтр в Калине подлежит замене каждые пятнадцать тысяч километров пробега, но на практике эта цифра может сокращаться и до десяти тысяч (при экстремальных условиях эксплуатации).
Фото салонного фильтра в автомобиле Лада Калина с поднятым капотом
Признаками необходимости замены могут служить часто запотевающие стекла или же отсутствие нормальной тяги у печки автомобиля. Как правило, большинство владельцев замечают это не сразу, поэтому рекомендуем вам придерживаться регулярной замены каждые 15 тысяч километров пробега.
Необходимо учитывать, что системы фильтрации бывают двух видов:
Большинство автовладельцев рекомендуют именно угольный салонный фильтр, поскольку он характеризуется наличием двух плотных слоёв синтетики, между которыми расположен угольный абсорбент. Он достаточно эффективно улавливает пыль и другие мелкие частицы, чтобы они не попадали в салон. Особенно это актуально в больших городах и мегаполисах, где уровень загрязнения воздуха просто зашкаливает.
Стоит также сказать о минусах фильтрации данного типа. Угольный салонный фильтр для Лада Калина может быть подвержен десорбции.
Это приводит к тому, что он банально не справляется со своими функциями и начинает понемногу пропускать ядовитые частицы грязи и пыли.
Но этого можно избежать банальной и регулярной заменой в назначенный срок. Именно поэтому лучше всего сделать выбор в пользу угольного фильтра.
- новый салонный фильтр на автомобиль Лада Калина — модель 1 987 432 230;
- шлицевая или крестовая отвёртка;
- ключ-звёздочка TORX-20.
Открываем капот автомобиля и находим решётку, которая закрывает фильтр. Она закреплена саморезами, а некоторые части фильтра надёжно прикрыты специальными заглушками.
Ключом Torx-20 аккуратно снимаем все заглушки и откручиваем болты.
Защитная решетка, прикрытая заглушками, на Лада Калина
Нажимаем на решётку и лёгким движением руки смещаем её в правую сторону.
Снимаем защитный кожух печки Лады Калина в том месте, где находится несущая часть фильтра. Там стоит три маленьких болтика, с которыми легко можно справиться обычной крестовой отвёрткой
Тот болт, который находится посередине, нужно снимать осторожно, поскольку слева от него проходит шланг омывателя стекла, а его очень легко повредить. Защитный кожух печки, стрелками обозначены болты, которые подлежат снятию
Отжимаем боковые крепления, немного отогнув пальцами пластиковый фиксатор, полностью снимаем старый расходник, при этом следим, чтобы весь мусор не посыпался внутрь.
Старайтесь снимать старый фильтр так, чтобы с его поверхности в систему не проникли загрязнения
Последним шагом будет установка нового воздушного барьера
Закрепляем его с помощью новых специальных фиксаторов
Также стоит обратить внимание, что на модели с кондиционером есть шланги. Если они мешают — распускаем хомуты, которые их удерживают, чтобы надёжно закрепить новый фильтр
Возможно, понадобится заменить и сам конденсат в системе кондиционирования для большего эффекта. Сборка всех деталей происходит неспешно и строго в обратной последовательности. При вставке будьте аккуратны с патрубками кондиционера!
Как правило, все эти манипуляции по замене старого фильтра на новый не занимают более пятнадцати минут, кроме первого раза, когда нужно вникнуть во все технические процессы и детали. Если у вас всё-таки остались какие-либо вопросы или определённые шаги вам непонятны — рекомендуем посмотреть практическое руководство по замене воздушного фильтра на Лада Калина.
Замена воздушного фильтра на Лада Калина — занятие несложное и даже интересное. При желании с ним может справиться любой человек за достаточно короткий промежуток времени.
При этом цена нового импортного фильтра составляет максимум 500 рублей, а услуги по замене на СТО под ключ обойдутся вам примерно в 1500 рублей.
Благодаря нашей инструкции вы можете сэкономить не только деньги, но и драгоценное время.
Как устанавливают кондиционер
Правильная установка кондиционера — это не только подключение шлангов и кабелей, механическая установка всех компонентов. Для того, чтобы интегрировать устройство в системы автомобиля корректно, мастеру нужно знать:
- объем двигателя;
- год выпуска машины;
- гидроусилителя руля;
- количество клапанов;
- иногда — VIN-код.
Без этих данных он не сможет точно подобрать комплектующие и гарантировать корректную работу устройства. Кроме этого, с приобретением кондиционера на владельца ложится целый груз забот о состоянии системы кондиционирования. Устройство нуждается в ежегодной профилактике, дозаправке хладагентом при необходимости, постоянной проверке целостности и герметичности всех соединений, регулярной чистке конденсора. А это тоже дополнительные расходы.
Сэкономить на установке здесь, увы, не получится. Слишком уж сложное устройство для установки своими руками, да и гарантировать качество работы системы при самостоятельной установке не сможет никто. Компании, которые этим занимаются, дают гарантию на устройство от года до трех лет, в зависимости от статуса фирмы. Так что лучше не экономить, если важен прохладный и чистый воздух в салоне автомобиля в любую жару.
Инструкция по управлению отопителем с кондиционером и принцип его работы в Калине
Калины с кондиционером (климатической системой) отличаются от обычной печки следующими элементами: появляется кнопка включения кондиционера (на рисунке под номером 3), устанавливается свой регулятор температуры с нарисованными значениями (под номером 5, особенное отличие от обычного регулятора печки в обратной регулировке, то есть где у регулятора обычной печки жарко, то у регулятора с кондиционерам там холодно). Так же в машинах с кондиционерам в плафоне освещения салона устанавливается дополнительный датчик температуры салона.
Сначала назовем все элементы управления кондиционером, а потом уже опишем что делает каждый и сам принцип работы:
- Регулятор скорости вентилятора.
- Регулятор забора воздуха, рециркуляция.
- Кнопка включения кондиционера.
- Регулятор направления воздушного потока.
- Регулятор температуры выходящего воздушного потока.
Регулятор скорости вентилятора
Данный ругулятор имеет 5 положений: Выключен, 3 скорости потока и максимальная скорость. Максимальную скорость я вынес в отдельный пункт, так как данная скорость работает без резистора и работает даже при его перегорании. При положении регулятора в зоне 0 все электро элементы системы отключаются.
Рециркуляция, регулятор забора воздуха
Данный регулятор отвечает за то, откуда будет поступать новый воздух или с улицы или из вашего салона. Имеет 2 положения: улица и салон, хотя можно установить и центральное положение (частично будет браться с улицы и частично из салона). Не желательно на долго включать рециркуляцию из салона, так как не будет поступать свежий воздух в салон и возможно ухудшение состояния людей в машине.
Кнопка включения кондиционера
Данной кнопкой запускается сам компрессор кондиционера и салонный радитор кондиционера начинает охлаждаться, работает только при включенной скорости работы вентилятора. До 2011 года индикатор работы кондиционера не был подключен, хотя в дизайне предусмотрен.
Регулятор направляения воздушного потока
Данным регулятором вы можете задать где будет выходить потоки охлажденного или нагретого воздуха. Основные 4 положения: только лобовое стекло, только центральные воздуховоды, только ноги, ноги и лобовое стекло. Для более быстрого охлаждения или нагревания салона советую использовать положение центральных воздуховодов, а в остальном использовать пололжение: ноги и лобовое стекло. Особенно это нужно при работе кондиционера в режиме охлаждения, что бы вас не продуло.
Регулятор температуры
Данным регулятором вы указываете климатической системе какой температорой должен быть салон. У калины с кондциионером в печке установлено 2 радиатора: через один протекает нагретая жидкость охлаждения двигателя, а через дургой фрион кондциионера (который охлаждается при включенной кнопки кондиционера). В зависимости от выставленной температуры заслонка регулирует через какой радитор и сколько пропускать воздуха чтобы достич желаемого результата. Если регулятор повернут в крайнее левое положение (охлаждения), то весь поступающий воздух проходит через радитор кондциионера, а если в крайнем правом, то через второй радитор нагрева.
При других положениях, то есть задается именно нужная температура, в роль включается контроллер, который устанавливает температуру из 2-х факторов: температура салона и желаемая температура. Рассмотрим следующие возможные варианты работы климатической системы при заданной температуре:
- Температура салона гораздо ниже заданной (например утро зимой), а вы задали температуру 22 градуса — сначала климатическая система начнет подавать максимально горячий воздух, во время прогрева салона с датчика температуры салона забирается информации и при достижении заданной температура температура выходящего потока из сопел снизится до заданной. Часто люди не понимают что происходит, чуствуя резкое изменение температуры в сторону холода, и начинаю прибавлять регулятор, начинается опять нагрев и при достижении снижение. Советую просто N время потерпеть и Вам станет довольно комфортно.
- Температура салона выше заданной (летний день), а вы задали 18 градусов — по личному опыту работает немного другой алгоритм, заслонки ставятся так чтобы сразу подать заданный температуры воздух.
Само включение кондиционера влияет на температуру радиатора (спарителя) самого климата.
Устройство СОД Лады Калины
На автомобилях Калина 1 и Калина 2 используется жидкостная система охлаждения. Она состоит из рубашки двигателя, радиатора, электровентилятора, помпы (водяного насоса), расширительного бачка, термостата и соединительных шлангов. Охлаждающая жидкость перемещается по двум контурам циркуляции. В малом круге антифриз циркулирует только по рубашке двигателя, а в большом жидкость проходит через радиатор.
Расширительный бачок
Используется для заливания жидкости в систему. Изготавливается из термостойкого пластика полупрозрачного цвета для возможности контроля уровня антифриза. На верхней части предусмотрен специальный патрубок, через который бачок соединяется с пароотводом радиатора.
Герметичность всей системы обеспечивается клапанной крышкой, имеющей впускной и выпускной клапаны. Последний предназначен для поддержания в СОД давления выше атмосферного. Благодаря этому потери в виде пара снижаются, а температура кипения рабочей жидкости увеличивается. Выпускной клапан крышки открывается при повышении давления до 1,1 бар, а впускной – когда давление снижается до 0,13 бар, и двигатель остывает.
Помпа
Это центробежный насос с лопастями. Он имеет ремённый привод от шкива коленвала, включен в систему газораспределительного механизма. Помпа изготавливается из алюминия. Этот узел ремонту не подлежит – при выходе из строя его можно только заменить. Вращение происходит за счёт двухрядного неразборного подшипника, его высокотемпературная смазка рассчитана на весь срок эксплуатации. Спереди находится зубчатый шкив, сзади – крыльчатка.
Термостат
Предназначен для перераспределения потоков охлаждающей жидкости, имеет в своем составе чувствительный к температурам элемент и два клапана. Когда двигатель остывает, один из клапанов термостата находится в закрытом положении, и жидкость циркулирует по рубашке мотора – используется только малый контур. По мере достижения температуры в 85 градусов второй клапан начинает приоткрываться, пропуская антифриз в радиатор и перекрывая при этом байпасный канал. Полное открытие происходит при температуре от 100 градусов. В этом случае вся жидкость начинает проходить через охладитель.
Радиатор двигателя
Теплообменник бывает монолитный алюминиевый, трубчатый, пластинчатого типа. В его устройстве используются два пластиковых бачка, которые соединяются трубками. Верхний – впускной, а нижний – выпускной, через него охлаждённая жидкость отправляется снова к двигателю. Возле первого расположен пароотвод, соединённый с расширительным бачком. Радиатор на Калине дополняется электровентилятором. В нижней части выпускного бачка расположена сливная пробка.
Электровентилятор охлаждает жидкость принудительно. Он включается через реле после команды с ЭБУ при достижении температурой критических отметок.
Система охлаждения дополняется радиатором печки, который интегрирован в СОД и используется для нагревания воздуха в салоне, так как через него тоже проходит горячий антифриз. Контроллер следит за температурой охлаждающей жидкости с помощью датчика, который устанавливается в головку блока цилиндров и передает показания на панель приборов. Для передачи сигнала на контроллер используется датчик, установленный на патрубке выпуска, возле термостата.
Отличия модификации с кондиционером
Некоторые комплектации Лады Калины дополняются кондиционером, который является частью климатической установки и используется для охлаждения воздуха в салоне. Устройство не может работать, если температура на улице ниже 5 градусов, двигатель не запущен или когда включен вентилятор печки. Компрессор кондиционера работает от привода двигателя, и это главный минус установки.
Использование охладителя повышает расход топлива и отрицательно влияет на динамические характеристики. Регулировка температуры осуществляется с помощью ручки на блоке управления климатом в салоне. В автомобиле с кондиционером воздух попадает сначала на испаритель, а потом на радиатор отопителя.
