Установка подлокотника на Рено Дастер своими руками: фото, видео

Как установить подлокотник в Ларгусе

Для водителей, которые ценят комфорт за рулем, а особенно для тех, кто находится в дороге в качестве водителя достаточно долгое время, просто необходима установка подлокотника в Ладу Ларгус. Данная удобная вещь устанавливается довольно легко и быстро на переднее водительское сидение. Таким образом, будет закрыто пространство между пассажирским и водительским сидением.

Подлокотник значительно увеличивает комфорт водителя

Очень удобен подлокотник как на трассе, так и в городе. Он абсолютно не мешает водителю переключать передачи и является полностью травмобезопасным.

В продаже можно найти несколько вариаций цвета такого изделия (темно-серый, черный, серый), так что без особого труда можно будет подобрать подлокотник в Ладу Ларгус с учетом тона внутренней обивки салона. Внешний чехол подлокотника является съемным и его всегда можно постирать.

Установка подлокотника

Установить подлокотник на сидение вы можете, воспользовавшись услугами автосервиса, либо самостоятельно. Сложного в данном процессе нет ничего

Важно отключить от сидения обогрев и иные подходящие к нему провода

Далее снять обшивку сидения и обнаружить в пилоне необходимое отверстие. После этого нужно прикрутить подлокотник к сидению, используя идущий в комплекте болт и гайку. Для такого процесса понадобится 2 ключа на 13.

Руководство по установке подлокотника:

Подробная инструкция прилагается к изделию, поэтому проблем с установкой быть не должно. А если полностью демонтировать сидение из салона и выполнять работу вне автомобиля, то получится еще и быстро. В противном случае приготовьтесь к тому, что будет мешать стояночный тормоз и пружина лифта сидения.

Удобство бокса-подлокотника

Есть еще один вид подлокотника, который крепится на штатную консоль между передними сидениями автомобиля и одновременно является еще и боксом для хранения мелочей, необходимых в дороге: солнечные очки, салфетки, мобильный телефон, часы и т.д. Установка такого вида изделия займет совсем немного времени. Имеется в комплекте подробная инструкция и все необходимые крепежные детали.

Установка подлокотника с боксом:

Изготовлен бокс-подлокотник из кожзаменителя. Имеет 3 цвета исполнения: бежевый, черный и серый. Верхняя платформа для удобства оснащена мягкой подушкой и может сдвигаться для поиска наиболее комфортного положения. Так же есть возможность регулировки угла наклона изделия. При необходимости он может подниматься вертикально вверх.

Подводя итог, можно сказать, что любой из двух видов подлокотников добавит комфорта при вождении автомобиля, стильно впишется в интерьер салона транспортного средства, при необходимости может быть самостоятельно установлен, а так же демонтирован. Цвет изделия можно довольно легко подобрать в тон к обивке и при необходимости почистить или постирать.


Кузов	Год Выпуска
Lada Largus	2006	2007	2008	2009	2010	2011	2012	2013	2014	2015	2016	2017	2018

Выбор материалов и изготовление своими руками подлокотника

Для изготовления своими руками корпуса и крышки подлокотника идеально подойдет любой древесный материал толщиной 8 мм. Это может быть фанера, доска, ДСП или ДВП. Если опорная подушка и/или передняя стенка должны быть изогнутыми (закругленными), то для их изготовления пригодна только фанера – ее можно будет согнуть над паром. Для обтяжки подлокотника своими руками можно выбрать дерматин, кожзаменитель, кожу или другой материал.

Все детали вырезаем своими руками из выбранного материала с помощью ножовки по дереву, а лучше электролобзика (он идеально справится со всеми фигурными элементами). Затем те части, которые необходимо согнуть, подвергаем обработке над паром и ждем пока они остынут. Только после этого в них можно делать необходимые вырезы, если они предусмотрены (например, под ручник в передней стенке).

Когда все детали корпуса готовы, скрепляем его конструкцию саморезами или столярным клеем. Если фиксация его должна быть распорного принципа, то определяемся с толщиной прокладочного материала, в качестве которого можно взять более тонкую фанеру или крагис. Вырезанные накладки приклеиваем по бокам или сажаем на саморезы. Затем обтягиваем корпус выбранным для этого материалом. Желательно перед этим изготовить из миллиметровки выкройки для корпуса, а по ним уже раскроить ткань для обтягивания и сшить из полученных кусков чехол, который надо будет закрепить степлером поверх корпуса.

Придаем опорной подушке мягкость и нужную округлую форму. Для этого на ее верх наклеиваем поролон либо губки для мытья тела или посуды. Последние располагаем боковыми торцами к крышке подлокотника и плотно друг к другу, а после приклеивания сшиваем между собой, лишние и выступающие части обрезаем. Поверх такой подкладки приклеивают войлок подходящих размеров, который затем крепим по краям к крышке. Ее после этого обтягиваем. Устанавливаем на корпус крышку и петли для открывания. В заключение можно обтянуть внутреннюю часть ящичка.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов»

Опыт профессионального ремонта автомобилей более 10 лет.

При покупке подлокотника нужно в первую очередь обращать внимание на надёжность конструкции и крепления. Корпус должны выдерживать нагрузку до 120 кг, ведь водители бывают самых разных комплекций

Универсальные модели обязательно должны иметь функцию регулировки по высоте для удобной посадки водителя любого роста, при этом по мере необходимости подлокотник должен откидываться назад

Универсальный подлокотник должен соответствовать габаритам автомобиля, не мешать стояночному тормозу, фиксации ремней безопасности и переключению передач. В качестве материал должны использоваться износостойкие и прочные варианты, например, натуральная кожа или качественный кожзаменитель. Также неплохо себя зарекомендовала кордура и оксфорд, эти материалы при необходимости можно отмыть и отстирать. Корпус подлокотника должен быть металлическим или пластиковым. Цвет должен соответствовать общему оформлению обивки салона, за неимением такой возможности лучше отдать предпочтение универсальному чёрному цвету.

Главная →

Эксплуатация → Аксессуары →

Выбираем материалы и завершаем работу

Для создания корпусной и опорной частей можно выбирать любой материал на основе дерева. Его толщина должна находиться на уровне 8 мм. При отсутствии закруглений можно не ограничивать себя в выборе материала, в противном случае лучше остановиться на фанере, которая может гнуться под воздействием водяного пара. Для вырезания составных элементов конструкции необходимой формы под рукой нужно иметь ножовку, а ещё лучше электролобзик. Для обшивки подойдёт любой материал, который вам приглянется. Но помните, что он должен быть устойчивым к износу, иметь стойкий цвет и подходить под дизайн машины.

Итак, детали вырезаны и подготовлены к сборке. Сделайте заранее выкройки на бумаге для обивочного материала. Используя клей или фиксирующие элементы, собираем наш самодельный подлокотник в машину. Если ранее не было допущено ошибок, то проблемы не возникнут.

По сделанным ранее выкройкам вырезаем элементы для обивки и крепим их при помощи мебельного степлера или клея. Занимаемся крышкой, которая должна быть мягкой и немного округлой. Понадобится поролон или обычные губки для мытья посуды. Размещаем выбранный материал, приклеиваем и обрезаем ненужные элементы. Накрываем войлоком, который тщательно приклеиваем по краям. Осталось обтянуть готовый подлокотник и любоваться своей работой.

Некоторым эта работа может показаться сложной, невыполнимой и очень длительной, но сложно только начать, а потом работа закипит. Не успеете и опомниться, как в машине уже будет стоять новенький подлокотник с универсальным дизайном и организацией внутреннего пространства. Попробуйте сами и расскажите друзьям, как сделать подлокотник в машину.

Для чего нужен подлокотник

Если коротко — подлокотник нужен для удобства. Опытные автолюбители знают, насколько изматывающими могут быть дальние поездки. Не последнюю роль в этом играет и положение рук во время езды. Они не могут всё время находиться на руле. Рано или поздно возникнет момент, когда руку захочется опустить и расслабить. Тут-то и пригодится подлокотник.

Подлокотник в автомобиле, сделанный своими руками

Мышцы предплечья и плеча смогут расслабиться. Нагрузка на позвоночник и шею тоже снизится, поскольку у человека появится возможность придать телу более удобное положение и отдохнуть, откинувшись на спинку кресла

В результате водитель меньше устаёт, что особенно важно в дальней поездке

Помимо этого, подлокотник может иметь ряд других функций:

он может быть оборудован встроенным ящиком, куда можно поместить всевозможные мелочи, от зажигалки до солнечных очков;
на нём может быть предусмотрено углубление, в которое удобно ставить бутылку с водой;
здесь могут размещаться дополнительные кнопки управления различными электрическими устройствами машины;
хороший подлокотник в случае необходимости можно убрать, сдвинув его назад, в пространство между сиденьями.

Модификации подлокотников-боксов с фиксацией к тоннелю

Этот вариант изделия может быть исполнен в более функциональной форме, когда внутри образован бокс для поклажи. Доступ осуществляется путем открывания крышки. В данном направлении преуспела . Для монтажа потребуется обзавестись пластиковым переходником, который выполнен с прицелом на адаптацию к конструктивным аспектам Лада Ларгус. Изделие подлежит фиксации посредством саморезов. Подлокотник оборудован механизмом, позволяющим регулировать высоту, предел которой достигает угла в 100 градусов.

Монтажная процедура предусматривает предварительное снятие центральной консоли LADA Largus. Для этого потребуется отвинтить два крепежных компонента. Они расположились под заглушкой в районе заднего торца и крышкой в зоне расположения рукоятки активации ручника.

Далее сам переходник прикладываем к консоли и размечаем весь перечень посадочных гнезд. После этого просверливаем 4 отверстия, в которые будет осуществляться крепеж рассматриваемого изделия.

По этому видео можно детально ознакомиться с монтажной процедурой:

По качеству сборки данного изделия нареканий обнаружить не удалось. Крышка бокса для поклажи обтянута заменителем кожи, обладающим широкой цветовой палитрой. Это обстоятельство позволяет требовательным владельцам выбрать наиболее подходящий вариант, удачно гармонирующий с обивкой кресел.

Конструктивные аспекты адаптера-переходника располагают к использованию данного подлокотника в моделях Ларгус Кросс, Renault Logan, Sandero и его модификации Stepway без потребности в доработке.

Преимуществами данного аксессуара могут выступить:

максимальное удобство для расположения правой руки;
прогрессивный и выверенный дизайн;
присутствие отсека для мелких поклаж.

В когорту недостатков выделяем:

потребность в привыкании к расположению подлокотника в непосредственной близости от рычага трансмиссионного агрегата;
ограничение пространства для ручной манипуляции во время фиксации защелки ремня безопасности.

Пробная установка

Предварительно все уже демонтировано и надо собирать детали в обратном порядке. На шпильку нижнего кронштейна крепления сидения ставим замок ремня, заранее поставив пружинную шайбу. Затем устанавливаем гайку крепления и затягиваем её.

Ставим на место собранные вместе кронштейн и замок. Подлокотник устанавливаем на шпильки салазок сидения и затягиваем гайки крепления. В начале работы надо отодвинуть сидение в заднее положение и убрать круглую пластиковую ручку регулировки.

Во время работы выяснилось, что одна из выемок кронштейна подлокотника не даёт возможности его установить. Будем думать, как выйти из положения. Решил сточить край выемки около 1-1.5мм наждаком или напильником, чтобы она не упиралась на край салазки сидения.

Сточил часть металла на наждаке, попробую установить на место. Срезал выступ столько сколько требовалось и крепление устанавливается свободно.

Вновь устанавливаем оба кронштейна в шпильки и наживляем гайки крепления. Затем, если не будет прихватываться по резьбе одна из гаек, надо поджать уже установленную, чтобы часть резьбы шпилек появилась на остальных отверстиях.

Для работы лучше подлокотник поднять в верхнее положение. Для затягивания гаек я использовал головку с длинным воротком. Легче применять головки с пружинкой и ручкой ходящие в разные стороны. Надо будет купить на авторынке в магазине инструментов.

Не мог «поймать» резьбу на второй гайке, но всё таки её затянул, появилась резьба остальных шпилек и можно полностью закручивать соединения.

Гайки протянуты и ставим пластиковую декоративную накладку. Сначала ее устанавливаем с передней части и установив фиксаторы в отверстие закрутим сзади саморез. Не забываем установить снятую ручку регулировки спинки сидения.

Установленный подлокотник удобен для моделей с коробкой «автомат» и с механической скорости переключать, правая рука отдыхает на подлокотнике и пятой точке легче.

Процесс установки

Установку фаркопа автопроизводитель рекомендует осуществлять на яме или на подъемнике. Если в вашем распоряжении их нет, то можно воспользоваться силовыми стапелями, как на фото внизу.

Облегчаем работу по установке ТСУ

Шаг 1

Распаковываем купленный комплект и разделяем его на элементы.

Для работы под автомобилем нам потребуются:

Боковые пластины;
Крепежные болты и гайки.

Также подготавливаем отвертку, 2 ключа на 19 и 2 – на 17.

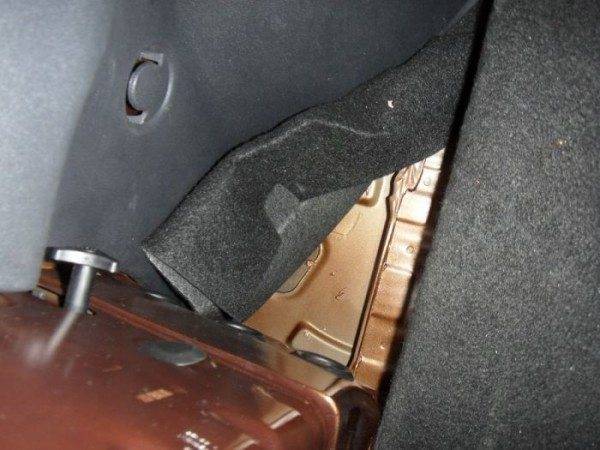

Освобождаем доступ в багажном отделении к заглушкам

Открываем багажник и:

Отверткой поддеваем пластиковые заглушки слева и справа под обивкой;
Вставляем в них болты и перемещаемся под автомобиль.

Шаг 2

Крепежные болты под боковые пластины

Видим вставленные в отверстия болты и одеваем на них боковые пластины ТСУ.

Затем:

Одеваем шайбу;
Наживляем гайкой;
С помощью ключа на 19 затягиваем, но не до конца, оставляя возможность регулировки положения пластины.

На фотографии процесс фиксации боковой части

Шаг 3

Пришла очередь монтажа поперечной балки, связывающей в единую конструкцию все тягово-сцепное устройство.

Вид поперечной балки фаркопа перед закреплением на автомобиль

Совмещаем отверстие установленной пластины с балкой;
Вставляем в отверстие боковой детали болт со стороны колеса;
Соединяем детали вместе и наживляем гайку.

Процесс фиксации пластины и балки

Повторяем ту же операцию с другой стороны;
Надежно фиксируем детали, затягивая их ключами на 19.

Шаг 4

Окончательной операцией по сборке силовых элементов ТСУ является монтаж буксирного крюка. (см. также статью Как установить фаркоп на Нива Шевроле)

Место под установку буксирного крюка и площадки под штепсельную розетку

Вооружаемся ключами на 17:

Вставляем в прицепное устройство крюк с шаровым наконечником;
Фиксируем его 3 болтами из прилагаемого комплекта;
Надеваем площадку под крепление розетки;
Наживляем гайки и затягиваем, добиваясь прочного соединения.

Шаг 5

Пришла очередь подключения штепсельной розетки. К площадке фаркопа она крепится с помощью шурупов, а основную сложность монтажа представляет соединение электрической части со штатной проводкой. (см. также статью Устанавливаем противотуманные фары на Газель)

Также как и изготовление наклеек на фары, оснащенность комплекта достигла высокого уровня качества проводки и соединительных элементов

Но и здесь особых трудностей при монтаже быть не должно, поскольку:

В комплекте есть подробное описание о том, куда и какой провод подсоединять;
В полу багажника предусмотрена заглушка для двух жгутов
Клеммная колодка из комплекта соответствует штатной.

Герметичный вывод проводки фаркопа

Вам необходимо:

Завести в багажник провода от розетки;
Зафиксировать их концы в клеммной колодке;
Подсоединить к штатному разъему.

Как устанавливается подлокотник в Рено Логан на водительское сиденье

Как правило, установка своими руками такого элемента, как подлокотник на авто Renault Logan, под силу даже новичку. Элемент имеет инструкцию с креплением на спецсалазку водительского кресла. А для облегчения задачи многие используют чертежи.

Демонтируем строго по инструкции водительское кресло. И именно для этой цели открутим 4-е болта, соответственно 2 передних и 2 задних. После отсоединяем электрический небольшой разъем от переднего ремня безопасности.
Извлекаем кресло, конечно же, наружу и ставим его для удобства на стол.
С правой стороны кресла имеется замок необходимый для ремня безопасности, соответственно его также следует снять. Снимается и пластиковая декоративная накладка, которая располагается в нижней части сиденья.
Отверстие для провода к замку ремня, нужно немного расширить, для этого рассверливаем его на 8мм.
Вместе с аксессуаром в комплекте идет специальный кронштейн, соответственно гайкой и небольшой шпилькой.
Ставим подлокотник, сразу после этого продеваем шпильку в расширенное отверстие, затем накручиваем достаточно плотно гайку.
Уже все, сделав, на место ставим замок от штатного ремня безопасности, далее, не теряя времени, устанавливаем на прежнее место крепежную гайку.
Устанавливаем назад пластиковую декоративную накладку и, используя инструмент, закручиваем один фиксирующий винт, все делается ключом торкс Т20.
Водительское кресло ставится назад в салон и закручивается.

Итак, подлокотник установлен в автомобиль Рено Лонаг.
