Требования к установке противотуманок
Назначение противотуманок – освещение дорожного полотна в условиях плохой видимости: вовремя тумана или выпадения атмосферных осадков. Головной свет во время тумана отражается от капелек воды, образуя белую стену впереди, что делает невозможным дальнейшее передвижение автомобиля. Если противотуманные фары правильно отрегулированы, то свет от них будет прижат к полотну, а дорога перед авто будет освещаться на расстоянии 10—12 метров. Водитель вправе сам решать, включать дополнительное освещение или нет.
Несмотря на то, что ПТФ являются необязательным световым оборудованием, при их установке нужно соблюдать определенные требования и знать, как подключить противотуманки. При нарушении принятых норм могут возникнуть проблемы во время прохождения техосмотра или может быть наложено административное взыскание.
При установке туманок нужно соблюдать следующие нормы:
- от дорожного полотна до фар должно быть расстояние не менее 25 см,
- ПТФ должны быть расположены симметрично на расстоянии, не превышающем 40 см от боковой плоскости машины (по внешней кромке габаритных огней),
- включать противотуманки можно только вместе с габаритами,
- если в фарах используется ксенон, то у них должна быть маркировка «D» и установлен автоматический корректор.
После установки нужно отрегулировать свет фар вместе с креплениями. Необходимо добиться, чтобы правильно падал световой луч, под нужным углом к дорожному полотну.
Подключение ПТФ
Задача, как подключить противотуманные фары на автомобиле, не является сложной и неразрешимой. На сегодняшний день такая процедура достаточно отработана, и есть множество рекомендаций и методических указаний о том, как это сделать. Тем более что можно найти комплекты противотуманных фар под конкретную модель автомобиля с подробными рекомендациями по их монтажу.
Кроме того, во многих автомобилях используются унифицированные жгуты, а это означает, что там уже есть большинство необходимых цепей для подключения ПТФ. Даже если таких проводов нет, то всё равно монтаж фар вполне по силам провести самостоятельно. Схема, как выполняется подключение, приведена на рисунке ниже:
- сами фары;
- реле;
- кнопка включения противотуманных фар.
Кнопка включения располагается в салоне, реле – на монтажной плате. Да, надо отметить и необходимость применения предохранителей, но, как правило, в монтажном блоке есть возможность установить дополнительные или задействовать какие-нибудь из существующих.
Подобная схема включения ПТФ предоставляет достаточно широкие возможности по их применению. Это подразумевает как отдельное их включение в качестве ходовых огней, так и их совместное использование с ближним и дальним светом.
Подключение ПТФ через реле и кнопку
Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.
Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.
Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.
Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.
Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

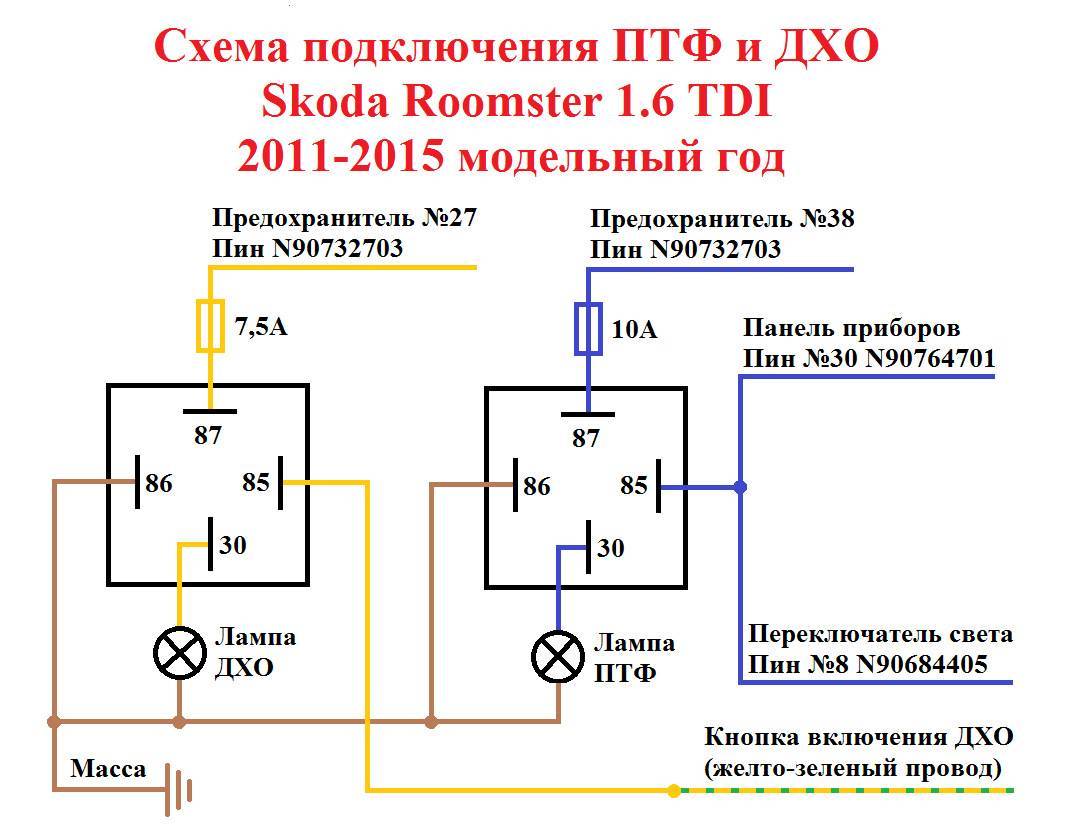

Вот так выглядит схема подключения кнопки ПТФ через реле:
На ней все предельно просто и понятно.
- С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
- На второй контакт кнопки подается минус.
- Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
- К контакту (86) подключается минус.
Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться
Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива
Как видно из представленной выше схемы, для подключения противотуманок понадобятся:
- сами ПТФ;
- реле противотуманных фар;
- кнопка включения/выключения фар;
- предохранитель 10 А;
- провода и соединительные клеммы.
Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.
Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):
- Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
- Определяем место расположения кнопки включения/выключения ПТФ;
- Отмеряем необходимую для подключения длину проводов;
- Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
- Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
- Контакт реле 86 в любом удобном месте соединяем с массой;
- Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
- Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
- Проводим тестирование.
ВИДЕО ИНСТРУКЦИЯ
Полезные правила — надо знать
При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.
Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.
- Самих противотуманок должно быть две штуки — не больше и не меньше.
- Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
- Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.
В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.
Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.
Инструкция по подключению
Для выполнения задачи нужны:
- противотуманки,
- реле и колодка противотуманных фар,
- кнопка включения,
- 15-ти амперный предохранитель,
- провода, изолента.
Если имеется опыт подключения автомагнитолы, то будет еще проще, несмотря на некоторые отличия.
Для начала нужно снять клеммы с аккумулятора и убрать главную панель, под которой находится пара лампочек от подсветки печного регулятора. Сами лампочки не понадобятся, а вот провода — как раз наоборот. Проведя до самого конца по проводу, можно нащупать двухконтактный разъем. Именно к нему и нужно крепить первый контакт реле. Итак, первый провод необходимо подсоединить к разъему печной подсветки, другой — к кнопке.
Затем провод нужно подвести к реле, чтобы таким образом получить 12-вольтную цепь от автогабаритов и реле контакт 85. Процесс подключения нельзя назвать сверхзамысловатым, поэтому он под силу даже новичкам. Кстати, реле можно спрятать куда угодно, как удобно водителю, например, за приборную панель.
И в заключение, самое главное — противотуманные фары. Каждая из них имеет по два провода: на плюс и минус. Плюсы от одной и другой фары нужно соединить между собой и направить на аккумулятор. После этого поднять их на реле таким образом, чтобы провода были незаметны, и затем подключить к разъему под 30-м номером. Минус отправляется на кузов. А теперь можно убедиться в исправности противотуманок
Не стоит сразу же собирать конструкцию, важно удостовериться, что все работает и подсоединено достаточно надежно, нигде не коротит. Оголенные провода обезопасить изолентой
И это все!
На сегодняшний день есть некоторые правила, связанные с тем, как установить противотуманки. Они прописаны в своде Правил Дорожного Движения. Здесь же находится и сама схема подключения данных фар, предназначенная в помощь малоопытному водителю.
Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций
Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:
- Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
- Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
- Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.
На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.
Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.
Требования к монтажу ПТФ
Противотуманные фары устанавливаются согласно определённым правилам:
- количество — 2 штуки;
- не ближе 25 см к поверхности дорожного покрытия;
- не больше 40 см от внешнего контура фар;
- гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
- углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.
Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)
Включаются противотуманные фары освещения только одновременно с габаритными фонарями.
Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.
Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах
Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.
Подготовка к установке
Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:
- какая торпеда стоит на вашем автомобиле;
- есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.
Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).
Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру
Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок.
Выбор ПТФ
Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.
Важно!
На качество выполнения функций ПТФ практически не влияет их мощность. Поэтому целесообразно выбирать источники света малой мощности — светодиодные лампы.
На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.
Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:
- Галогенные. Самый доступный вариант. Минус — невысокий ресурс по сравнении с другими видами ламп. Прежде чем купить такие фары, убедитесь, что вы сможете их без труда поменять, когда они выйдут из строя.
- Светодиодные. Их главные преимущества — долговечность и экономичность. Минус — цена. Если светодиодные фары установлены неправильно или они плохо вентилируются, срок их эксплуатации сокращается.
- Ксеноновые. Плюсы — хорошие технические характеристики. Такие модели долговечны и эффективны. Минус — высокая стоимость.
Схема подключения противотуманок через реле
Перед началом монтажа необходимо определиться со схемой включения:
Автономная, противотуманки будут включаться независимо, правда тогда фары могут посадить аккумулятор полностью, что сопряжено с проблемами. Подключение происходит к плюсу габаритов или проводу зажигания +ACC
Смотрите в видео ниже, как правильно подключить реле.
С зажиганием, в этом случае без заведенного двигателя не включить противотуманные фары, обычно используется плюс с замка зажигания или IGN2, который лучше всего искать с помощью вольтметра, так как если использовать ламповый пробник, есть вероятность повреждения электроники автомобиля.
Чтобы подключить противотуманки через реле не обязательно разбирать половину кузова. Основная часть работ проводится в салоне, где необходимо обеспечить доступ к электрике автомобиля, сняв часть передней панели.
Роль реле
Реле необходимо для снижения тока в проводах, питающих противотуманные фары, во избежание их расплавления. Оно имеет 4 контакта, два коммутирующих и два управляющих, иногда используют пятиконтактное устройство. Обмотка возбуждения должна иметь сопротивление не менее 70 Ом, при меньшем значении возможно превышение тока и выход из строя предохранителя. Сила тока реле составляет 30 А, возможно использовать и 70. Подключение контактов происходит по следующей схеме:
- 1-ый коммутирующий – блок предохранителей;
- 2-ой коммутирующий – противотуманки;
- 1-ый управляющий – кнопка включения/выключения;
- 2-ой управляющий – масса.
Предохранители
После выполнения подключения проводов к реле с помощью клеммников следуют установить предохранители, которые служат для защиты цепи от короткого замыкания. Предохранитель на 15 А необходимо установить в блоке предохранителей и через него запитать цепь от батареи. Если нет возможности такой установки, предохранитель следует установить отдельно, как можно ближе к аккумуляторной батарее.
Как подключить кнопку включения?
Кнопка включения выключения должна быть запитана любого провода 12 В. В зависимости от предпочтений это могут быть не только управляющие провода от зажигания, но и любой другой источник. Чаще всего его прицепляют к габаритным огням.
Подключение самих фар не отличается сложностью. Красный провод – плюс, подключается к реле, а черный – масса, к корпусу автомобиля.
Проверив правильность подключения противотуманок через реле, можно закончить работы по монтажу противотуманных фар.
Опубликовано:
23 февраля 2017
Схема подключения противотуманок через реле
Подключение противотуманных фар, если они не предусмотрены заводом изготовителем, вовсе необязательная процедура, но безусловно полезная. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Противотуманки очень полезная штука, но подключать их нужно правильно, тем более современные модели.
Для чего и как подключать противотуманные фары
Каждый источник света имеет свой спектр излучения, и если мы говорим о противотуманных фарах в исконном понимании этого термина, то они должны обладать непростым спектральным балансом. Дело в том, что стандартный, стоковый свет, устанавливаемый на автозаводе имеет достаточный запас яркости, интенсивности, и если головной свет настроен правильно, то его с головой должно хватать для повседневной эксплуатации. Другое дело, старые модели автомобилей, которые на момент выхода с конвейера не имели таких осветительных приборов, как современные автомобили.
Так или иначе, но дополнительное освещение не помещает никогда. Смысл установки противотуманных фар трактуют зачастую не совсем верно. Противотуманка — это фара с особым цветовым спектром света, который совсем по-другому ведет себя в условиях густого тумана. Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Каким образом влияет светофильтр? Самым непосредственным.
Почему именно противотуманные?
Дело в том, что туман представляет собой водяную взвесь, мельчайшие частички влаги, которые во взвешенном состоянии находятся над почвой. Оптическая структура капли такова, что обычный свет от обычных фар головного света она просто отражает, как зеркало. Какой бы мощности ни были белые лампы, какой бы ни была природа их света, они ни за что не пробьют маленькую частичку воды, каких миллиарды расстелилось перед вашим капотом. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Желтый спектр — наоборот, не отражается от водяной взвеси, а прошивает ее насквозь, и хотя видимость не стает идеальной, но значительно отличается от условий движения, которые создают фары головного света.
Электрическая схема подключения противотуманок
Таким образом, мы больше не будем путаться в терминах. Если речь идет о подключении мощной лампы, то она подключается по такой схеме.
Что нужно иметь под рукой
Для выполнения работ вооружимся следующими предметами:
- ключами на 8 и 10;
- отвертками плоскими и крестообразными;
- ключом на 6 граней, регулирующим распространение света;
- изолентой, кусачками, плоскогубцами (возможно, паяльником);
- стяжками для крепления проводки и куском прочной проволоки из стали;
- собственно, фарами;
- самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.
Кнопка, реле и провода с разъемами Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.
Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.
Детали для установки в передний бампер
Последовательность выполнения работ
Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:
- как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
- теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;
Начинаем работу по установке ПТФ
- решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
- колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
- теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
- сами противотуманки крепятся на тройку саморезов каждая;
- теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
- там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
- теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;
ПТФ в сборе
вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;
Собираем фару полностью
Продолжаем наш алгоритм установки ПТФ:
- сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
- под решеткой радиатора удобнее будет протянуть провод к правой фаре;
Присоединение проводов
- в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;
- мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
- возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;
- используем предохранитель на 15 Ампер;
- контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
- после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;
Бампер с установленной фарой
осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.
