Вариатор (CVT) — бесступенчатая вариаторная коробка передач

Отрицательные стороны машин с коробкой CVT

При множестве плюсов, автомобили, оборудованные коробкой передач вариаторного типа, пока не завоевали соответствующей популярности среди потребителей. Многие автомобилисты не решаются садиться за руль таких машин, т. к. вариаторы не лишены существенных недостатков:

• автомобили, оборудованные бесступенчатыми трансмиссиями, не могут ездить на длительные расстояния при максимальной скорости и мощности движка;
• большая прихотливость вариатора требует частой замены трансмиссионного масла и масляного фильтра (в среднем через 30 000 км пробега);
• чтобы увеличить срок эксплуатации клиноременной передачи, необходимо использовать дорогостоящую смазочную жидкость;
• коробка-вариатор быстро выходит из строя при интенсивном, грубом стиле вождения, резких поворотах, экстренном торможении;
• коробка передач CVT устанавливается на автомобилях с силовым агрегатом, мощностью не более 220 л. с.;
• высокая стоимость сложных ремонтных работ вариатора;
• после прохождения каждых 120 тысяч км рекомендуется менять дорогостоящий металлический ремень на новый экземпляр;
• дефицит запасных частей для CVT коробки передач;
• недостаточное количество квалифицированных автомехаников, разбирающихся в особенностях новых коробок передач;
• сложная система управления – устройство теряет стабильность при выходе из строя любого электронного датчика.

Автолюбители, привыкшие развивать большие скорости на машинах, оборудованных АКПП и МКПП, не спешат пересаживаться на автомобили с новым устройством.

Что такое вариатор и чем он отличается от классической АКПП

Говоря коротко, вариатор – это автоматическая трансмиссия с бесступенчатым переключением передач. Его основное назначение – плавно и мягко переходить с одной передачи на другую, без рывков и отчетливых «отщелкиваний», при этом сохраняя оптимальную динамику разгона и минимальный расход топлива. Собственно, вариатор и создавался как средство экономии, поскольку в цивилизованном мире фактор экологичности давно является основным приоритетом развития транспортных средств.

Классическая АКПП
Вариатор

Если задаться вопросом, чем вариатор отличается от АКПП, ответ будет «всем!» Пожалуй, единственное сходство заключается в том, что вариатор и коробка-автомат одинаково не требуют управления сцеплением, как это происходит на «механике». В остальном принцип действия совершенно разный: в «автомате» передачи подключаются с помощью планетарных редукторов, которые присоединяются к работе постепенно по мере надобности. Чтобы подключить очередную передачу, двигатель нужно сначала разогнать до нужной скорости, а это лишний расход топлива. В вариаторе же передачи реализованы с помощью клиновидных шкивов и ремня (цепи), вообще без присутствия шестерен в главном механизме.

Особенности управления коробкой вариатором

Когда автомобиль, оснащенный стандартной коробкой автомат, набирает скорость, приходится раскручивать обороты двигателя перед включением каждой передачи. Автомобиль с вариатором разгоняется при постоянных оборотах силового агрегата. На основании программы управления, выбранной водителем, вариатор самостоятельно изменяет передаточное число трансмиссии.

При подъемах на возвышенность, преодолениях преград или торможениях водитель нажимает на педаль газа, а вариатор автоматически снижает передачу. В это время диски шкивов синхронно передвигаются (сходятся/расходятся), занимают заданное положение, чтобы обеспечить требуемую величину момента кручения выходного вала вариатора.

При помощи электроники, коробка вариатор CVT может резко переключаться, например, перескакивая с виртуальной шестой на восьмую передачу. Или, по желанию водителя, можно постепенно переходить на следующий режим с имитацией последовательного переключения.

Где применяются вариаторы CVT

Благодаря простоте конструкции и комфортности управления, коробки передач вариаторного типа устанавливаются на автомобилях известных производителей: AUDI, INFINITY, NISSAN и др.

Вариаторы также нашли широкое применение в следующих механизмах и технических устройствах:

1. Сверлильные станки.
2. Тракторы и прочие сельхоз машины.
3. Мотороллеры.
4. Снегоходы.

Чем вариатор отличается от других видов трансмиссий?

Самая популярная КПП – механика. Она состоит из трех валов (ведущий, промежуточный и зависимый), если машина заднеприводная, а двигатель находится в продольном положении. В случае с передним приводом у коробки насчитывается два вала: входящий и выходящий.

В классике переключение контролируется гидроблоком, а в современных вариантах – электроникой.

КПП автомат имеет несколько возможностей передвижения:

• экономная езда;
• обычная езда;
• спортивная езда.

Классика зарекомендовала себя надежностью. Такая коробка передач выжимает без проблем до 400 тысяч км пробега. Условие – правильная эксплуатация. Как и с другими вариантами КПП, в радиатор нужно заливать качественную ОЖ. Среди автоматических коробок передач есть вариант с ручным переключением, которое так любят многие автолюбители.

КПП «Робот» — своеобразный гибрид. Это механика, где передачи переключаются электроникой. Здесь есть две педали и сцепление, но нет гидротрансформатора. Эта коробка передач характеризуется рывками при переключении скоростей. Это особенно заметно на фоне вариатора, у которого нет ни рывков, ни толчков.

В последнее время на рынке появилась новинка — автомобиль, где есть два сцепления в КПП. Одно из них несет ответственность за четные передачи, другое – нечетные. Это нововведение исключило временные «провисания» робота, когда переключение передач длилось до 3 секунд.

 Загрузка …

Минусы вариатора

Таким образом, у вариатора масса достоинств. Но есть и недостатки. Например, сравнительно небольшая, по современным меркам, «перевариваемая» мощность двигателя. Не зря такие коробки начали своё шествие по миру на машинах малого класса. Да и сейчас мощные автомобили — все сплошь и рядом укомплектованы либо «механикой», либо классическими «автоматами», либо роботизированными коробками. Правда, прогресс идёт. И тут нельзя не вспомнить рекордсменов. Скажем, на Audi A4 2.0 TFSI клиноремённый вариатор Multitronic (с цепью) без проблем справляется с потоком в 200 «лошадей».

Вариатор Audi может передавать на колёса мощность свыше двухсот лошадиных сил

Можно возразить, что класс D — это ещё не всё. Для автомобилей представительского и бизнес-класса, и тем более для крупного внедорожника — 200 сил уже не назовёшь такой уж большой величиной. Но достижения самых современных вариаторов на этом не исчерпываются. Так, на кроссовер Nissan Murano с 3,5-литровым V6 мощностью 234 лошадиные силы ставят клиноремённый вариатор X-Tronic. Это одна из самых крупных и тяжёлых моделей, оснащённых вариатором. А что будет завтра? Второй недостаток вариаторов — сравнительно дорогое обслуживание и ремонт, специальная, а значит, недешёвая, трансмиссионная жидкость. Ремённые вариаторы могут через каждые 100—150 тысяч километров пробега требовать замены ремня. Масло при этом стоит несколько дороже, чем для «автомата», но зато менять его можно чуть реже — ориентировочно через 40—50 тысяч километров для разных моделей автомобилей.

И всё же вариаторы получают всё большее и большее распространение на машинах самых разных классов, к тому же и стоят они, обычно, дешевле хороших «автоматов» классического типа. Поскольку вариаторы располагают бесконечным числом передач, они позволяют двигателю работать на наиболее выгодных режимах — нужна ли нам (на светофорных гонках) максимальная мощность, или, напротив, плавность и наименьший расход топлива (при спокойной езде). Потому модели с вариаторами отличает, при прочих равных, высокая экономичность, сочетающаяся с не менее приличной динамикой.

Кстати, в последнее время наметилась тенденция к росту числа передач у классических «автоматов». В последних моделях встречается уже 8 передач (на легковой, заметим, машине). И делается это именно для сочетания высокой динамики и экономичности. Скоро увидим автоматы с десятью ступенями или даже с двенадцатью? А вот вариаторы уже находятся там, куда обычные автоматы с их переключаемыми планетарными рядами никогда не придут. Ведь число передач у вариатора бесконечно.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

Пару слов — про масло и фильтра

Не могу промолчать и не высказаться про этот пункт подробнее

Масло в CVT также является очень важной составляющей в работе всего устройства в целом, как собственно и масляный фильтр. Многие производители, официальные дилеры могут вас заверять, что оно здесь залито на весь срок службы. ЭТО КРАЙНЕ НЕ ВЕРНО! Масло и фильтр являются расходными материалами и многие производители говорят что нужно менять их раз в 60 000 км, а в сложных условиях (коими являются наши Российские реалии – морозы, снег, жара, дожди, грязь и пробки в мегаполисах) стоит менять еще чаще, лично я бы советовал через 40 000 км

ЭТО КРАЙНЕ НЕ ВЕРНО! Масло и фильтр являются расходными материалами и многие производители говорят что нужно менять их раз в 60 000 км, а в сложных условиях (коими являются наши Российские реалии – морозы, снег, жара, дожди, грязь и пробки в мегаполисах) стоит менять еще чаще, лично я бы советовал через 40 000 км.

ЧТО БУДЕТ ЕСЛИ НЕ СМЕНИТЬ? Масло изнашивается и зачастую пригорает (от большого пробега), образуя внутри отложения, которые могут забивать различные каналы и фильтра. Основной фильтр также может забиваться отложениями, металлической пылью и прочими «продуктами работы». В итоге падает давление от масляного насоса до магистралей гидроблока и собственно самих конусов, которые сводятся на валах. Вариатор начинает буксовать, пинаться, или даже может встать в аварийный режим. ПОЭТОМУ замена масла, фильтра и при необходимости чистка гидроблока ПРОСТО НЕОБХОДИМЫ для нормальной работы вариаторной трансмиссии. Если будете проводить интервал замены раз в 40 – 50 000 км, не перегревать «коробку» проходить может очень долго.

Чем отличается вариатор от коробки автомат?

Главным, чем отличается вариатор от классической АКПП, является отсутствие рывков при наборе скорости. Связано это с тем, что CVT передает крутящий момент во время разгона без ступеней, которые характерны для автомата.

Отличия вариатора от АКПП связаны с тем, что гидромеханическая коробка требует времени для переключения пары работающих шестерен. Из‐за этого динамические показатели набора скорости оказываются хуже. Отсутствие разрыва кинематической связи во время ускорения машины с CVT позволяет бесступенчатой трансмиссии осуществлять более быстрый разгон.

Двигатель в случае, если машина с вариатором, работает в более щадящем режиме. Обусловлено это ровным поддержанием оборотов коленчатого вала, так как разгон авто происходит преимущественно благодаря смене передаточного числа трансмиссии. В результате водители, пересевшие с автоматов и механики, первое время плохо чувствуют скорость автомобиля.

Плюсы и минусы коробки вариатора

К достоинствам, которыми обладают автомобили с вариаторами, относятся следующие:

• низкий расход топлива — бесступенчатая трансмиссия имеет более высокий КПД;
• плавная езда, не сопровождающаяся рывками, которые возникают в АКПП при смене передаточного числа;
• щадящий режим работы двигателя.

Несмотря на все преимущества вариатора, его конструкция не лишена недостатков. Из‐за этого бесступенчатая трансмиссия так и не заняла лидирующую позицию в автоиндустрии. Недостатки вариатора таковы:

• сложный ремонт, за который не берутся во многих автосервисах;
• ограниченность ресурса ремня, стоимость которого достаточно высока;
• сложная электроника и высокая чувствительность к ошибкам блока управления;
• высокая стоимость масла.

Плюсы и минусы вариаторной коробки позволяют им оставаться востребованными в узком кругу автолюбителей. Как правило, езда с бесступенчатой трансмиссией редко бывает динамичной. Вариатор не любит резких стартов со светофора и пробуксовок.

Плюсы и минусы автоматической коробки передач

Автоматическая КПП обладает следующими преимуществами на фоне бесступенчатой трансмиссии:

• высокая надежность;
• меньшая стоимость ремонта по сравнению с вариатором;
• простота ремонта.

Недостатки АКПП таковы:

• переключение скоростей ведет к рывкам;
• скорость набирается медленнее;
• КПД ниже, что ведет к повышенному расходу топлива.

Однозначно сказать, какая из трансмиссий лучше, невозможно. Все зависит от предпочтений конкретного автомобилиста. Если для водителя более важными моментами являются плавность хода и оптимальный расход топлива, то выбор стоит делать в пользу вариатора. Если же ключевыми критериями являются долговечность и более высокая ремонтопригодность трансмиссии, то необходимо выбирать АКПП.

Резюме: плюсы и минусы вариатора.

Итак, подведем итоги всего вышесказанного.

Минусы вариатора.

1. Невозможность резко стартануть с места, с прокручиванием колес.
2. Не работает со слишком мощными двигателями. Современные вариаторы ставят на авто с двигателем до 200 лошадей.
3. Для сложного вождения надо менять свои навыки. В те моменты, когда нужно точно «давать газ» (стабилизация при маневре, вызов заноса на полном и заднеприводном авто, скоростной выход из поворота и т.д.), надо давать чуть упреждающее нажатие на педаль акселератора.
4. Невозможность хорошей спортивной езды. Спортивные приемы плохо работают.

Плюсы вариатора.

1. Хорошие показатели разгона для среднемощных автомобилей.
2. Пониженный расход топлива по сравнению с автоматом. Особенно хорошо проявляется экономия топлива в сочетании с круиз контролем при движении по трассе.
3. Дополнительная безопасность в экстремальных ситуациях. Плавное нарастание и падение тяги не дает дестабилизировать авто. Постоянное сцепление избавляет, например, от таких моментов, как нестабильное поведения автомобиля в управляемом заносе при автоматической смене передачи.
4. Ну и, естественно, все плюсы «автомата»: не надо переключать передачи, нажимать сцепление и т.д. Т.е. легкость управления автомобилем.

Как правильно ездить на машине с вариатором

Управление машиной с вариатором в целом схоже с управлением автомобилем с классическим «автоматом». Но, машина с вариатором более чувствительна к перегревам и перегрузкам, поэтому, чтобы продлить вариатору жизнь, нужно строго соблюдать правила обращения с вариаторной коробкой.

Трогаться с места нужно очень плавно, при попытке резкого старта возникает пробуксовка ремня в вариаторе, что при частом повторении вызовет поломку ремня.

• При трогании с места на режиме Drive нельзя нажимать одновременно педаль тормоза и газа, так как это ведет к быстрому нагреву трансмиссионного масла. Иногда так поступают в машинах с «автоматом», чтобы сделать старт более резким. В машине с вариатором такой принцип не работает и лишь ведет к износу коробки передач.
• На машине с вариатором лучше не допускать пробуксовки колес как во время трогания с места, так и во время движения. Такая пробуксовка может возникать в зимний период, когда поверхность дороги покрыта снегом и наледью. При излишнем нажатии на педаль газа пробуксовка может резко начаться и резко прекратиться, что приведет к ударным нагрузкам в коробке и значительной пробуксовке ремня. Лучше пускать машину медленно и внатяг. По той же причине лучше не давать машине буксовать длительное время на одном месте.
• На автомобиле с вариатором лучше избегать плохих грунтовых дорог, где придется буксовать. Любая подобная нагрузка ведет к перегрузке трансмиссии, так как излишний крутящий момент с двигателя сразу уходит в пробуксовку ремня вариатора.
• На машине с вариатором нельзя буксировать другую машину. Особенно плачевно может сказаться на вариаторе попытки вытащить другую машину, застрявшую в грязи.
• Во время езды лучше не ставить переключатель в положение N (нейтралка). Это не приведет к экономии топлива, но отрицательно сказывается на вариаторе.
• Во время кратковременной остановки (например, на светофоре) лучше включать положение N (нейтралка) или P (Parking). Вариатор имеет достаточно простое строение по сравнению с «автоматом» и «роботом», поэтому во время недолгих остановок лучше отключать механическое напряжение от двигателя к вариатору. В «автомате» и «роботе» так лучше не делать, чтобы лишний раз не переключать их сложные механизмы.

Виды вариаторов

Есть несколько видов вариаторных коробок:

• клинноременная,
• тороидная,
• цепная.

Рассмотрим устройство первых двух, являющихся наиболее популярными.

Клинноременный вариатор

Это наиболее распространенный тип вариаторных коробок. Клинноременный вариатор состоит из двух шкивов (ведущего и ведомого), соединенных между собой клиновидным ремнем из металла.

Каждый из шкивов состоит из двух дисков конусовидной формы, обращенных друг к другу острыми концами. Эти конусы могут двигаться навстречу друг другу и обратно. Во время движения конусов относительно друг друга плавно меняется диаметр шкива, что приводит к к увеличению или уменьшению силы трения при перемещении ремня и изменению радиуса огибания ремнем шкивов и тем самым — к плавному изменению передаточного числа.

Диаметр шкивов синхронно регулируется электронным модулем управления в зависимости от работы силового агрегата.

Ремень в клиноременной коробке вращается только в одну сторону, что обеспечивает движение автомобиля только вперед. Для езды задним ходом предусмотрено редукторное устройство, которое отвечает за изменение направления вращения выходного вала.

Ремень в клиноременном вариаторе имеет непростое строение и представляет собой наборную металлическую ленту, состоящую из стальных лент меньшего размера и имеющих сложное сечение. На этих лентах в большом количестве располагаются тончайшие поперечные металлические пластинки трапециевидной формы, которые своими краями обращены к шкиву. Такое строение позволяет сохранять жесткость ремня в любой момент времени и на всем протяжении его длины.

Для смазки ремня используется специальная жидкость, которая изменяет свое фазовое состояние под действием возрастающего давления в месте соприкосновения со шкивом. Это позволяет стальному ремню сохранять сцепление со шкивом без проскальзываний, несмотря на крайне малую площадь контакта.

Тороидный вариатор

Состоит из двух дисков клиновидной формы, направленных друг к дугу узкими концами. Диск, идущий от двигателя, является ведущим, диск, направленный к кардану — ведомым. Между этими дисками располагаются ролики, которые вращаются вокруг своих осей и двигаются от одного диска к другому.

Крутящий момент передается за счет силы трения, которая возникает между поверхностями дисков и роликов. Положение роликов определяет передаточное число в вариаторе. Сейчас тороидные коробки практически не применяются при сборке автомобилей из-за своей сложной технологии и низкой надежности, уступив более практичным клинноременным коробкам.

Принцип работы вариаторной коробки передач

Внешне вам не удастся отличить автомобиль с вариаторной коробкой передач. Все как на любом автомате: две педали и рычаг переключения режимов трансмиссии. Но сев за руль, вы сразу отметите плавность смены передач. При наборе автомобилем скорости, а также при торможении, вариатор последовательно меняет передаточное число, без участия водителя и имеет бесчисленное количество коэффициентов.

Изначально, само по себе устройство CVT коробки не сложное — два шкива, ведущий (соединен с двигателем) и ведомый (соединен с колесами), между ними протянут ремень. Но по мере эксплуатации вариаторов, как и любого другого узла, выявляются определенные недостатки и нюансы. В результате накопления знаний, производители дорабатывают механизмы, добавляют блоки и дополнительные элементы.

Современный вариатор — это уже не два шкива, а слаженная работа отдельных элементов под управлением программного обеспечения. Гидротрансформатор, степ-мотор, соленоиды-регуляторы, ремни и цепи сложной конструкции, продуманная система смазки и охлаждения.

Например, широкий диапазон передаточных чисел в вариаторе обеспечивает устройство под названием step motor (шаговый двигатель). Получая команду от электронной системы управления, шаговый двигатель по средствам давления рабочей жидкости сдвигает, либо раздвигает конусы ведущего шкива, меняя коэффициент.

Конусы же ведомого шкива сдвигаются и раздвигаются под действием ремня/цепи. В коробках разных поколений, роль шагового двигателя могут брать на себя соленоиды-регуляторы.

По конструкции можно разделить бесступенчатые коробки на несколько типов:

• Конусные;
• Клиноременные и цепные;
• Тороидальные;
• Зубчатые.

В автомобилестроении широкое применение получили клиноременные и цепные вариаторы со шкивами изменяемого диаметра. Тороидальные и зубчатые, в виду сложности конструкции и других нерешенных проблем, если и применялись, то скорее в качестве экспериментов.

Впервые вариатор был применен на легковой машине DAF 600, представленной в 1958 году на Амстердамском автосалоне. Бесступенчатая трансмиссия получила название DAF Variomatic. За 4 года (1959-1963), был выпущен в общей сложности 30591 автомобиль.

Поскольку объем двигателя у DAF 600 был всего лишь 590 куб. см, с мощностью 19 л. с., клиноременный вариатор DAF Variomatic показал себя более чем успешно. За необычную по тем временам систему привода, DAF 600 шутливо называли «автомобилем на подтяжках».

Устройство и принцип работы вариатора

Сначала предлагаем узнать, что такое коробка передач вариатор в машине и как понять принцип ее работы. CVT – это бесступенчатая коробка передач, которая визуально напоминает обычную АКПП, по одному внешнему виду различить эти типы невозможно.

Схема устройства КПП в разрезе

Основные составляющие компоненты агрегата:

1. Шкивы КПП. Обычно в коробках передач CVT используется два шкива – ведущий и ведомый. Первый соединяется с силовым агрегатом, передающим крутящий момент на трансмиссию. Второй предназначен для передачи этого момента на ведущие колеса. Конструктивно шкивы состоят из двух конусов, которые монтируются так, что направлены острыми сторонами друг к другу. Во время работы КПП половинки шкивов сдвигаются и раздвигаются посредством использования привода. Между собой эти элементы соединяются при помощи клиновидного ремешка.
2. Ремень. Обычно он выполнен в виде стальной ленты, на которую монтируются трапециевидные пластины из металла. В коробках передач CVT Ауди вместо ремешка используется цепь.
3. Сервоприводы. Система этих устройств используется для сдвигания, а также раздвигания конусов шкивов. Она управляется центральным процессором, а положение конусных элементов определяется частотой оборотов мотора и скоростью, с которой передвигается машина.
4. Управляющий модуль или автоматика. Это устройство предназначено для контроля работоспособности всех систем CVT. Управляющий модуль выполняет функцию определения положения конусов в определенный момент времени. Также автоматика используется для разъединения и соединения коленчатого вала и ведущего шкива.
5. Устройство для соединения коленчатого вала и шкива. Такие системы могут быть разными, все зависит от производителя авто. Часто в вариаторных автоматах используются центробежные или электромагнитные сцепления. Производители машин могут оснащать транспортные средства гидротрансформаторными устройствами либо многодисковыми сцеплениями.

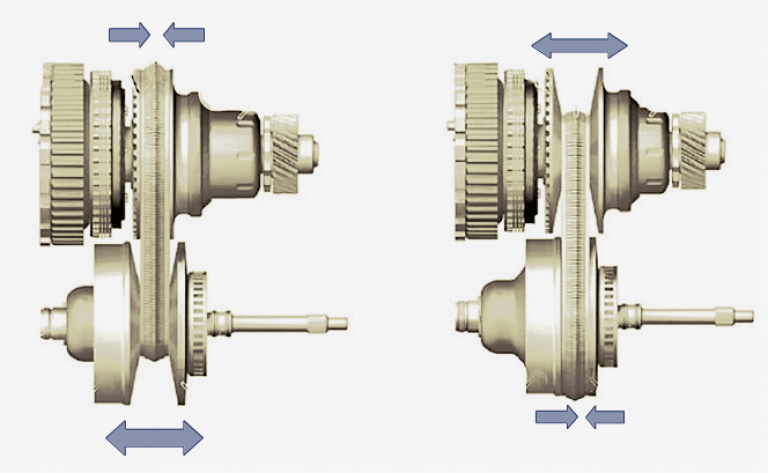

Что касается принципа действия, то он заключается в одновременном изменении диаметров шкивов. Их размеры меняются в соответствии с режимом функционирования силового агрегата. Когда транспортное средство начинает движение, диаметр ведущего шкива минимальный, поскольку конические диски полностью разъединены. А размер ведомого шкива наибольший, поскольку конические элементы сжаты. Когда увеличивается количество оборотов мотора машины, диаметр ведущего шкива начинает возрастать, а ведомого – снижаться, что приводит к изменению передаточного числа. При увеличении скорости машины трансмиссия автоматически поддерживает необходимое количество оборотов ДВС, что позволяет агрегату реализовать максимальную мощность и обеспечить хорошую динамику транспортного средства в целом.

Схема изменения размеров валов

Ремень вариатора

В зависимости от разновидности агрегата, виды ремешков могут быть разными. Чем плох текстильный ремень для вариатора, так это тем, что его срок службы слишком низкий для работы в таких условиях. Обычные ремешки быстро изнашиваются и обрываются, поэтому разработчики вариаторной коробки передач использовали специальные изделия со сложной структурой.

Вместо ремня может использоваться стальная лента, оснащенная специальным покрытием. Либо же это может быть совокупность лент со сложной структурой и наличием множества металлических элементов в виде трапеции. Края трапециевидных деталей соприкасаются со шкивами, что позволяет обеспечить хорошие толкающие характеристики и возможность передачи мощности. При работе в таких условиях обычный ремешок уже износился бы и порвался, а металлическая лента, напротив, становится жесткой.

Вместо ремешка может использоваться стальная цепь, состоящая из множества звеньев. Края этой цепи соприкасаются с конусными элементами. Для обеспечения нормальной работы цепь должна смазываться специальным средством. Такая жидкость позволяет менять фазовое состояние при высоком давлении в месте контакта с поверхностью шкива. Благодаря этому цепь позволяет передавать довольно большое усилие без проскальзываний.

Работа автоматической КПП

Классическая автоматическая коробка передач состоит из:

• гидротрансформатора (сцепления);
• планетарного редуктора;
• гидравлической системы;
• электронного блока управления.

Работа коробки автомат осуществляется следующим образом:

1. С запуском двигателя приводится в действие масляный насос для создания жидкостного давления в AT.
2. Раскручивается насосное колесо гидротрансформатора со скоростью коленвала (турбинное и реакторное колеса в это время неподвижны).
3. Водитель выжимает педаль газа и переключает передачи. Двигатель раскручивается вместе с насосным колесом, от лопастей которого масло отбрасывается к турбине, заставляя ее вращаться. После этого смазка возвращается к колесу насоса и ускоряет его.
4. Масло проходит через радиатор автомата.
5. Свободные диски и шестерни вращаются в планетарном редукторе (неподвижные фрикционы присоединены к корпусу коробки).
6. Электроблок определяет скорость автомобиля и нагрузку силового агрегата по показаниям датчиков, передает сигнал для переключения передачи в гидроблок. Затем маслонасос подает рабочее давление в каналы гидравлической системы.
7. От маслонасоса техническая жидкость проходит к гидроблоку, открывается соленоид, пропуская его к планетарному звену. Жидкость давит на поршни сжимающие фрикционные диски.
8. Происходит блокировка элемента планетарного ряда, жестко связанного с фрикционом (например, короны), крутящий момент передается через водило или солнечную шестерню. Изменяется скорость вращения и передаваемое усилие выходного вала. Одновременно происходит разблокировка элементов предыдущей передачи автомата.

АКПП с режимом ручного управления (Autostick, Tiptronic) дают возможность водителю самостоятельно регулировать скоростной режим, но сам процесс переключения происходит под управлением электроблока.

Какие неисправности автомата появляются чаще всего?

Неисправности автомата выражаются в невозможности переключения режимов работы коробки или в блокировке одной из передач. Причины поломок могут быть в механической и электронной части АКПП. Это:

АКПП

неисправности гидротрансформатора и блокировочной муфты автомата;
износ валов, шестерен, фрикционных элементов;
засорение масляных каналов;
поломки гидроблока и масляного насоса;
выход из строя исполнительных элементов автомата, датчиков системы управления или контроллера;
обрывы, замыкания электропроводки автомата.

Срок службы автомата зависит от характера эксплуатации автомобиля, своевременного и грамотного техобслуживания. В соответствии с рекомендациями производителя ТС, необходимо периодически выполнять замену масла и регулярно проходить диагностику на СТО для контроля состояния маслоприемника и радиатора.

Что такое вариатор и принцип его работы

Прежде чем говорить о плюсах и минусах такого типа кпп, нужно понять что это такое и как он работает. Данный вид трансмиссии представляет собой бесступенчатую коробку передач с плавным изменением передаточного числа, в заданном диапазоне. Впервые CVT (Continuously Variable Transmission, что в переводе – постоянно изменяющаяся трансмиссия) на автомобилях стали устанавливать в 50-х гадах, это были легковушки марки DAF. Одной из первых моделей на которой испытали работу клиноременного вариатора стал автомобиль DAF 600.

Массово устанавливаться на автомобили CTV, стала относительно недавно. В редких случаях бесступенчатую трансмиссию можно встретить на автомобилях Chrysler, Fiat, Mini, Peugeot, Opel, Mitsubishi. Куда чаще она встречается на:

• Nissan – Xtronic и Hyper;
• Audi – Multitronic;
• Subaru – Lineartronic;
• Mercedes-Benz – Autotronic;
• Honda – Multimatic;
• Ford – Ecotronic и Durashift CVT;
• Toyota – Multidrive.

Почти все вышеуказанные кпп объединяет общий принцип работы. Главной задачей трансмиссии является плавное изменение передаточного числа («бесконечное» количество передач) это влияет в лучшую сторону на плавность разгона и позволило значительно снизить расход топлива, по сравнению со стандартным АКПП.

Стоит отметить, что первые бесступенчатые трансмиссии славились своей ненадежностью, а именно обрывом ремня.

На сегодняшний день можно выделить два основных типа

Клиноременной

На большинстве современных бесступенчатых трансмиссиях используется гибкий клиновидный толкающий ремень из нескольких стальных лент и связанных с ними фасонных пластин в виде «бабочки». Появление металлического клиновидного ремня позволило широко использовать вариатор на автомобилях, так как он мог передавать значительный крутящий момент. Еще один вариант замены ремня, это использование цепи (клиноцепные), такой метод применяется на автомобилях марки Audi и Subaru. Металлическая цепь состоит из тонких пластин соединенных осями, это позволяет обеспечивать лучшую гибкость. На таком типе CTV крутящий момент передается торцевой поверхностью цепи при ее точечном контакте с коническими дисками, в отличие от клиноременной бесступенчатой трансмиссии.. В местах контакта возникают высокие напряжения, поэтому диски изготавливают из высокопрочной стали.

Тороидальный

Такой вид бесступенчатой коробки передач чаще всего встречается на автомобилях марки Nissan. Его основным отличием от клиноременного, является наличие конусовидных дисков и роликов. Ведущий диск присоединен к двигателю, в то время, как ведомый к трансмиссии. Расположенные между валами ролики совершают передвижения в вертикальном направлении и вращения в горизонтальном направлении вокруг собственной оси. Передача крутящего момента осуществляется только силами трения между тороидными поверхностями дисков и роликами.
