Инжектор на ВАЗ 21099 – все особенности устройства

Сообщений 10

Чтобы отправить ответ, вы должны войти или зарегистрироваться

На сайте представлена справочная и техническая документация по ремонту и обсулуживанию, обзоры серийных и тюнигованных автомобилей, а также статьи и новости. Сайт является клубом владельцев автомобилей ВАЗ линейка Samara: 2108, 2109, 21099, 2113, 2114, 2115.

Датчик детонации (ДД), установленный на инжекторый ВАЗ 2109, является компонентом электронной системы управления впрыском двигателя.

Основная задача ДД заключается в контроле детонации в цилиндрах силового агрегата вашего автомобиля.

Внешний вид устройства

1 ВАЗ 2109 инжектор – стоит ли менять на иномарку?

Почему об инжекторном ВАЗ 2109 начали плохо отзываться именно в последнее время? Все дело в том, что доплатив чуть больше, покупатель может получить иномарку с более комфортным салоном и стильным современным кузовом. Но вот что будет под капотом этой самой иномарки, мало кто задумывается. А зря, ведь красивая внешне машина порой не снабжена самым необходимым – мощным двигателем, хорошо продуманной системой подачи и расхода топлива и надежными тормозами.

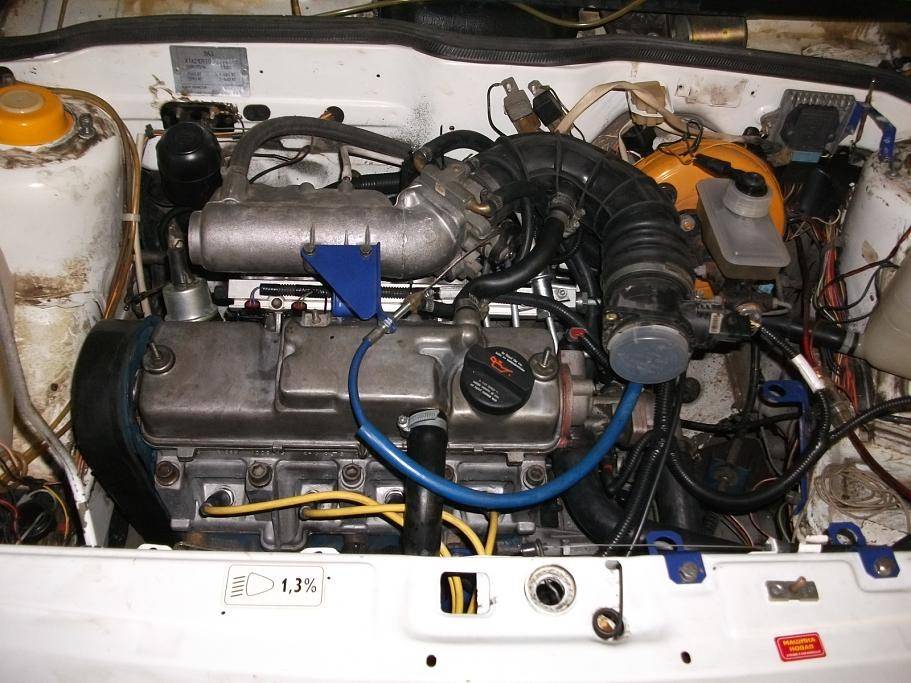

Автомобиль ВАЗ 2109 инжектор

Совсем по-другому обстоят дела с инжекторной ВАЗ 2109. Да, автомобиль не имеет всех электронных прибамбасов, которыми снабжены дешевые модели импортного производства. Но “девятка” имеет массу своих достоинств. Отечественная модель может похвастаться надежными тормозными колодками. Даже если они выходят из строя, то ремонтировать или менять нужно только их, а не всю систему целиком. Машина имеет надежный двигатель, который при регулярной эксплуатации по бездорожью прослужит вам гораздо дольше, чем не столь мощный мотор Citroen или Fiat.

Салон ВАЗ 2109 – один из самых больших минусов машины. Но мы-то с вами знаем, как приятно ремонтировать собственный автомобиль. Так, приборная панель “девятки” может погаснуть в самый неподходящий момент. Но если отсоединить ее и поменять проводку, то эта проблема не побеспокоит вас еще лет пять. Грохот в салоне ВАЗ – тоже легко устранимая проблема. Чтобы избавиться от нее, нужно приложить немного усилий и сделать шумоизоляцию. Еще одно слабое место в салоне машины – это печка. Но и она легко поддается ремонту – доказано десятками владельцев ВАЗ 2109 с инжектором.

Шумоизоляция салона «девятки»

А если бы вы купили бюджетную иномарку и заметили неисправность одной из вышеперечисленных деталей – пришлось бы заново выполнять установку всей электросхемы машины. Найти ее не проблема, но сколько же придется за нее отдать! Все совсем по-другому с “девяткой” – с запчастями для этой машины не будет проблем еще долгое время. А цены на детали и их установку на отечественные авто всегда приятно радуют.

Где находится датчик температуры

Если на щитке приборов не показывает датчик температуры, есть большой риск перегреть двигатель, так как приборная панель не информирует водителя о нагреве охлаждающей жидкости ДВС (двигателя внутреннего сгорания). Разумеется, могут быть неисправными приборная панель или электропроводка, но чаще всего отказывается работать температурный датчик (ДТОЖ) на самом движке.

Где находится датчик температуры на инжекторном авто 099? Конечно, его нужно искать в моторном отсеке:

• открываем капот;
• находим проводку, которая располагается между задней частью клапанной крышки двигателя и корпусом воздушного фильтра;
• где расположен ДТОЖ, можно более подробно рассмотреть на следующих фото.

Отыскиваем нужную нам деталь следующим образом:

• открываем капот машины;
• ключом на 10 отворачиваем два болта крепления КВФ;
• расслабляем хомут воздушной «гофры», отсоединяем «фишку» с проводами;
• вынимаем КВФ, теперь датчик уже появился в поле зрения, он расположен на корпусе коробки передач (КПП), к нему подходят провода, подсоединяемые с помощью разъема.

ДС легко выкручивается рукой, а штекер с проводами можно выдернуть и после того, как датчик будет откручен (но аккуратно, чтобы не повредить проводку во время вращения).

Инжектор ваз 21099 схема | Lagroso.ru

Эксплуатация отечественных автомобилей имеет национальные особенности: владельцы предпочитают своими руками обслуживать и ремонтировать и авто; для этого необходима детальная схема основных систем. Исходя из истории марки ваз 21099, говорить о ремонте ваз 21099 инжектор стоит в плане изучения специальной литературы. Справочно: В инжекторных версиях под капотом установлен единый модуль зажигания, в котором катушка и коммутатор объединены в общее устройство искрообразования.

Воспользуйтесь советом бывалого водителя: не до самого конца закрутите пробку. Выводы: автомобили семейства ВАЗ 21093 служат и по сей день, радуя владельцев своей надежностью. Если вы до сих пор не знаете, что представляет собой ваз 21099 инжектор, то обязательно начните с просмотра этого видео. В отличие от карбюраторной схемы, где педаль напрямую управляет заслонкой, в инжекторных моторах педаль не соединена с исполнительным механизмом; РХХ регулятор холостого хода. Кто не согласен, оставляйте комментарии. Новые модификации требовали и иной электрической схемы. Новички в его страницах также найдут полезные советы, но ютуб несколько опережает события.

Надеемся, что данная статья поможет вам самостоятельно установить инжектор и подключить все узлы и электронные компоненты. Они точно уберегут кого-то от необдуманного шага. Однажды Михаил Жванецкий пошутил о том, что российская обувь считается самой надежной, пока не попробуешь что-то другое.

После выполнения необходимых процедур, хочется пожелать инжекторному двигателю ваз 21099 бесперебойной работы не только летнее ведро, но и в пору зимних холодов, когда хочется закутаться в плед и заснуть под неумолкающие крики болельщиков, которые доносятся из недавно приобретенной плазмы. Он сообщает ЭБУ когда необходимо впрыскивать топливо и воспламенять его в цилинде; ДМРВ датчик массового расхода воздуха. А вот с тосолом придется повоевать: уходить он будет регулярно

Важно лишь соблюдать меры предосторожности и проявить терпение. ДПДЗ датчик положения дроссельной заслонки. Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров

А для этого вам потребуется: схема электропроводки ВАЗ 21099 на инжектор для наглядности; наличие свободного времени и желания. Совет: цена на подобные работы в автосервисе равна стоимости самого инжектора, так что стимул для самостоятельной работы более чем весомый. На представленном в статье видео вы можете увидеть, какие узлы и электросхемы нуждаются в постоянном контроле со сторон владельцев

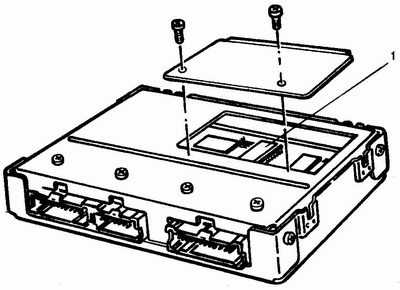

Чтобы силовой агрегат с инжекторной системой работал, электронному блоку необходимы показания важнейших параметров. А для этого вам потребуется: схема электропроводки ВАЗ 21099 на инжектор для наглядности; наличие свободного времени и желания. Совет: цена на подобные работы в автосервисе равна стоимости самого инжектора, так что стимул для самостоятельной работы более чем весомый. На представленном в статье видео вы можете увидеть, какие узлы и электросхемы нуждаются в постоянном контроле со сторон владельцев.

Девятку лучше выбрать подержанную, от трех лет, с пробегом 50-70000 км, с прошедшим ТО, но от одного хозяина. Его информация из первых рук гораздо полезнее книжных советов, хотя бы о том, как обслуживать свое авто на протяжении всего срока эксплуатации. А поскольку карбюраторные версии больше не выпускаются, для установки инжекторной потребуется и полная замена штатной электропроводки.

Замените и тормозные диски. ЭБУ; Подкапотная проводка ВАЗ 2109 на инжектор имеет ряд конструктивных особенностей. И тогда ваш автомобиль будет исправно работать долгие годы. Не страшно: просто пришла пора, когда стоит поменять передние тормозные колодки.

Проверка работоспособности на ВАЗ 2108-ВАЗ 21099

Примечание!
Наличие помощника весьма облегчит задачу!

1) Сперва снимите топливную рампу с установленными на ней форсунками с автомобиля. (правильно снять поможет статья: «»)

2) Выведете из неудобного положения рампу, подсоедините между собой проводную колодку и жгут рампы.

Примечание!
После соединения колодки и жгута проводов, оденьте на аккумуляторную батарею клему «-», если она ранее снималась.

3) Далее подсоедините обе топливных трубки и заверните с помощью гаечного ключа крепёжные штуцеры.

4) Теперь подставьте под каждую форсунку по четыре мерных стакана или любую емкость с мерной шкалой.

Примечание!
Второй человек в это время пусть провернет двигатель стартером.

5) Вы же следите, чтобы форсунки хорошо работали. Топливо должно идти ровно без отклонений и в четыре струи, как показано на рисунке ниже:

Примечание!
Наполнив стаканы до необходимого уровня, попросите помощника выключить зажигание и оцените мерные стаканы. Убедитесь, что количество топлива в них совпадает. Если нет, значит какие-то из четырех форсунок неисправна и требует замены (подробности ищите в статье: «Замена топливных форсунок»). Иногда помогает процедура чистки (прочистить от грязи форсунку поможет статья: «Чистка форсунок»)

6) Когда зажигание будет выключено, внимательно осмотрите все четыре форсунки на наличие дефектов.

Примечание!
Из распылительной части форсунок не должно быть заметно различных подтеков топлива. Любые подтеки – признак негерметичности форсунки и необходимости замены новой.

Проверка подачи питания на форсунки:

Проверку нужно производить в том случае, когда какая-либо форсунка после включения зажигания вообще не работает.

1) Сперва от нужной для вас форсунки отсоедините колодку проводов.

2) После отсоединения колодки к аккумулятору подсоедините два кончика проводов, а другим кончиком проводов коснитесь контактов форсунки, и после чего включите зажигание.

Примечание!
В случае, если форсунка начнет распылять топливо, значит у вас присутствует неисправность в электрической цепи этой форсунки.

Проверка сопротивления обмоток форсунки:

1) Для этого сперва скиньте клему «-» с аккумулятора и  отсоедините от самой форсунки колодку с проводами.

2) Далее к электрическому разъему форсунки подсоедините контакты «омметра» и проверьте, какое сопротивление он показывает.

Примечание!
Чтобы форсунка работала правильно,  «омметр» должен показывать сопротивление в 11–15 Ом. Показания выше или же ниже – сигнал к замене.

Дополнительные видеоматериалы:
Чуть ниже мы специально для вас подготовили небольшой видеоролик

Вопрос:

Здравствуйте уважаемые Автовладельцы и Автомеханики.Проблема такого характера в общих чертах купил машину ваз-21099 инжектор. При покупке автомобиль был в рабочем состоянии но не показывал датчик температуры и горел ЧЕК. В остальном в норме. После 3 дневных поездок для постановки на учет и заливки в бак 95 и присадки для промывки проездил 1 день, авто перестал заводиться.Так после того как заглянул под капот увидел что с RXX слетел болт крепления, Поменял RXX (Регулятор холостого хода ) на заведомо рабочий и заменил болт крепления. Она стояла на морозе завожу заводится очень плохо и то при нажатой педали газа в пол и не набирает оборотов держит гдето 500/600, и ЧЕК не горит после ожидания в 40-50 секунд с нажатой педалью газа набирает обороты отпускаю педаль держит холостые обороты. Прогреваю машину минут 10 потом заглушил и отошол минут на 5 пришел опять не заводится и уже даже с нажатой педалью. Было принято решение заменить сеточку бензонасоса прорезал лючек спустил давление снял насос и заменил сетку на новую старая была очень засорена. Результата не какого сменил топливный фильтр. Эффекта 0. Ну и пошло по касательной заменил (ДМРВ)(Датчик массового расхода воздуха), так же заменил дроссельный узел и его датчики, заменил датчик термостат и указателя температуры , датчик давления масла датчик положения коленчатого вала прочистил форсунки и рампу. Заменил все реле и предохранители под полкой пасажира и под капотом. Заменил свечи, (Все что менялось заведомо рабочее) Натянул ремень генератора. И вот такая проблема сейчас машина заводится и через 5-20 секунд глохнет насос качает, Давление в рампе после подкачки бензонасоса 2.3, 2.2 Искра есть на всех свечах (Сигналка впорядке) Выхлоп норм Метки совпадают и где грм и где маховик, Форсунки чистые.Что делать незнаю в сервис не хочеться Решил полазить и в салоне открыл панельку где мозги (Бош) там для меня темный лес идет от мозгов жгутик с контактами (Не под полкой) видимо для настроики там замкнуты 1ряд 2 контакт с 2рядом 3котактом. Не понял для чего.Снял перемычку не какого эфекта. поставил обратно.Подскажите может что забыл проверить ?

Карбюратор. Преимущества и недостатки

Начнем с негативных моментов. К таковым относят:

• На серийные автомобили такие моторы давно не устанавливают. В Европе и вовсе из-за требований по экологическим нормам карбюраторы входят в черный список. То есть они запрещены, поскольку сильно загрязняют атмосферу;
• На высоких оборотах возможности мотора существенно падают. Крутящий момент не достигает желаемых показателей. Но на низких оборотах он эффективен и позволяет неплохо разогнаться с места до сотни;
• При обгонах карбюратор — это мука. Нормально и уверенно обогнать машины проблематично. Особенно, учитывая мощность карбюраторных девяток;
• Высокие показатели расхода топлива, если сравнивать с инжекторными двигателями. В среднем девятка с карбюратором при нормальном режиме затрачивает около 8,5-9 литров топлива на 100 километров;
• Управление воздушной заслонкой осуществляется вручную. Исключением являются некоторые версии самых последних образцов, где успели установить автоматические устройства. Некоторые автомобилисты утверждают, что ручное управление заслонкой зимой дает свои плюсы, поскольку позволяет прочувствовать двигатель. Но это могут понять лишь опытные водители.

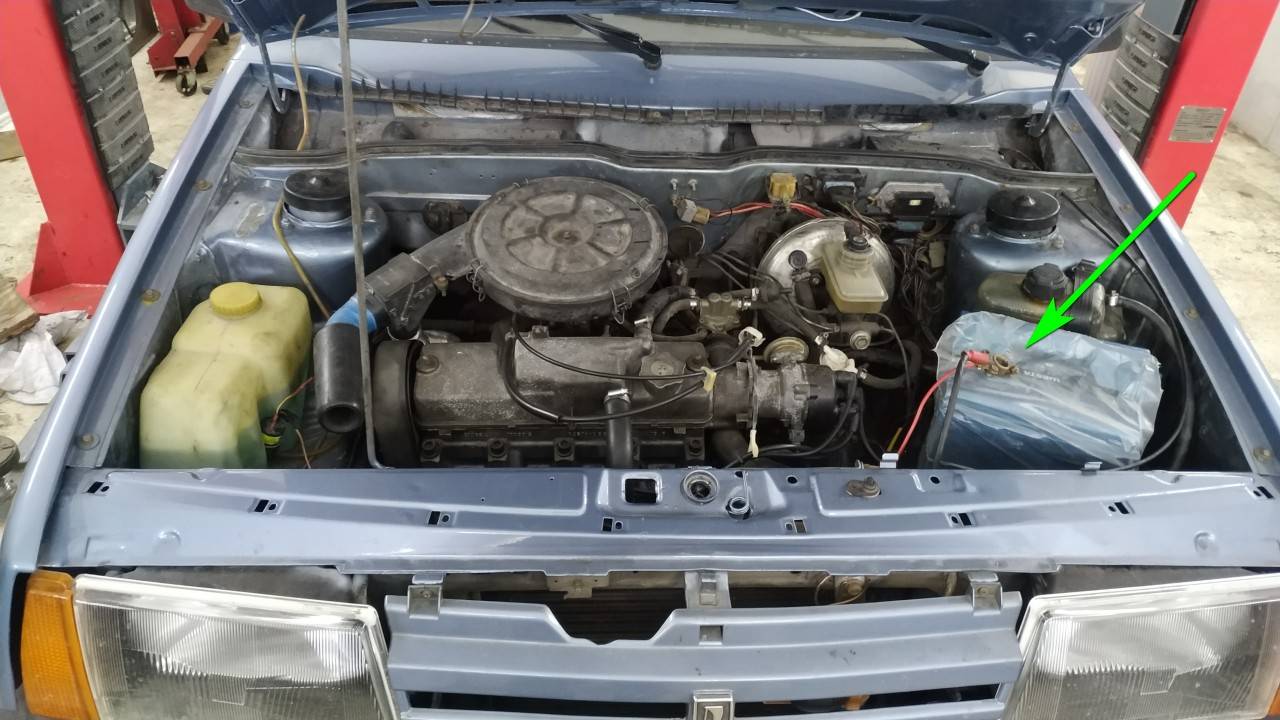

Карбюратор девятки

Но не будем только о плохом. ВАЗ 2109 с карбюратором имеет также положительные качества:

• Стоимость карбюратора значительно дешевле, нежели инжекторного двигателя;
• Обслуживание мотора стоит меньше, да и сами работы выполнить проще при самостоятельном ремонте;
• Поклонники карбюраторов утверждают, что отсутствие блоков управления, микроконтроллеров — это неоспоримый плюс. Хотя с ним можно поспорить;
• При выходе из строя мотора даже в 100 километрах от ближайшего населенного пункта или СТО для опытных водителей не проблема, поскольку выполнить ремонт можно даже в полевых условиях. Но тут потребуется наличие соответствующих инструментов и помощи пассажира.

Поменять местами пару бронепроводов и сделать продувку — это простой вариант быстрого самостоятельного ремонта карбюратора. Инжекторный мотор такие фокусы не понимает.

Инжектор. Преимущества и недостатки

Если говорить коротко, то все преимущества инжектора — это недостатки карбюратор, а все недостатки — это преимущества карбюратора.

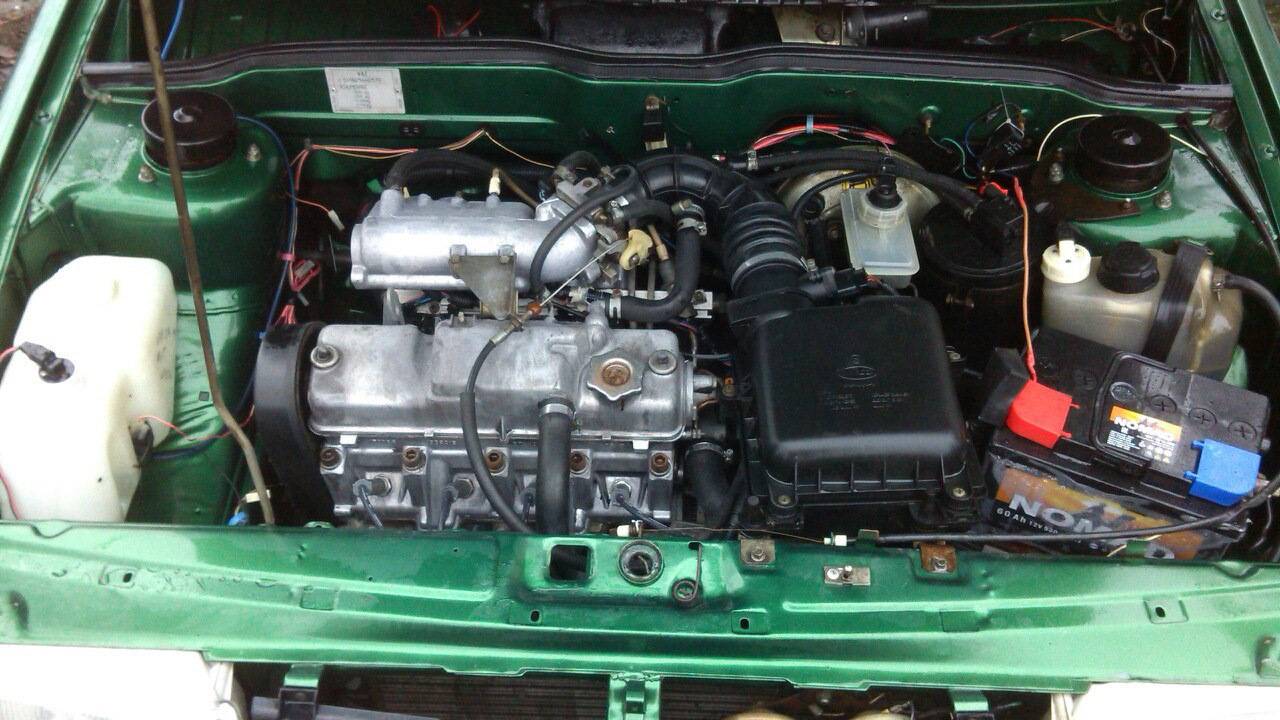

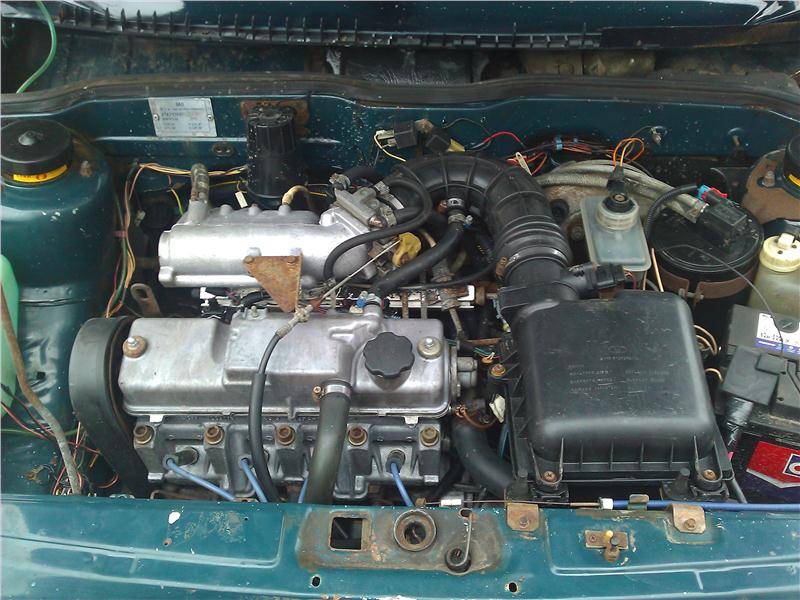

Инжекторная девятка

К ключевым особенностям инжекторных двигателей относят:

• Инжекторы более щадит окружающую среду, удовлетворяет требования по выбросам вредных веществ;
• Крутящий момент хоть недостаточный при малых оборотах, но на высокой скорости обеспечивает более легкие обгоны. Мотор словно открывает второе дыхание;
• Стоимость обслуживания инжектора выше;
• Для нормальной работы такого двигателя нужно чистое топливо. Карбюратор «питается» всем подряд;
• Для проверки неисправностей необходимо выполнить диагностику, что затратно по времени и деньгам;
• Инжектор расходует меньше топлива. Средний показатель — 6-7 литров на 100 километров;
• Практически все системы функционируют за счет управления компьютером, потому при правильной работе движок работает максимально эффективно и экономично;
• Есть возможность установить ГБО на инжектор. А вот с карбюратором такой шаг сопряжен с рядом сложностей.

Снятие и замена

Теперь расскажем конкретно о том, как правильно снять и заменить старые форсунки, которые утратили свою пригодность, на новые агрегаты.

Сначала неплохая видео-инструкция, ну а ниже в тексте по шагам как действовать.

https://youtube.com/watch?v=yqvs_AUaVi8

Процесс демонтажа каждой из 4 форсунок идентичен, потому никакой разницы в процессе не будет.

Пожалуй, наиболее проблематичным этапом замены или чистки форсунок является демонтаж топливной рампы. Потому мы отдельно расскажем, как снимается этот узел.

Топливная рампа

Топливная рампа это планка, на которой установлены форсунки. Она фиксируется парой болтов на впускном коллекторе. Слева от рампы располагается штуцер контроля давления топлива. Для ее снятия вам необходимо:

• Отключить минусовую клемму от аккумуляторной батареи. Короткие замыкания никому не нужны;
• Сбросить давление в топливной магистрали;
• Снять воздушный фильтр и отсоединить шланг впускной трубы, после чего демонтировать вакуумный шланг регулятора давления;
• Отключить питающую колодку проводов от датчика холостого хода. Для этого просто отжимается фиксатор колодки, выполненный из пластика;
• Отсоединить колодку с проводами, идущими от форсунок;
• Отключить шланги слива и подачи от топливных патрубков;
• Открутить пару крепежных болтов, на которых топливная рампа крепится к впускной трубе;
• Топливные трубки удерживаются специальным держателем, для снятия которого требуется открутить один крепежный винт;
• Снимите топливную рампу, сдвинув ее вдоль оси распылителей топлива. Так они выйдут со своего посадочного места на трубе впуска;
• Сборка выполняется в обратной последовательности.

Демонтаж рампы

Обратите внимание, что под болтами крепления топливной рампы располагаются шайбы, которые следует обязательно вернуть на место в процессе обратной сборки или заменить на аналогичные новые. Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже. Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже

Если нужно добавить видео по снятию-установке рампы и форсунок, напишите в комментарии ниже.

1. Первым делом снимите топливную рампу с вашего автомобиля.
2. Далее рампа укладывается на ровную поверхность, после чего от поврежденной форсунки отключается колодка проводов. Чтобы ее снять, требуется сжать пружинную крепежную скобу, а затем отсоединить колодку.
3. С помощью отвертки сдвиньте к топливной рампе металлический фиксатор. Он служит для фиксации топливного распылителя. Многие зачем-то снимают фиксатор полностью. В этом необходимости никакой нет. Просто сдвиньте немного в сторону.
4. Возьмите форсунку в руку и немного покачайте в стороны. Так она должна без лишних проблем выйти из топливной рампы.
5. Параллельно обязательно проверьте, какое текущее состояние у уплотнительных колец корпуса топливного распылителя.
6. Аналогично проверяется уплотнительное кольцо распылительного элемента форсунки. Чтобы это сделать, нужно отверткой поддеть оба кольца и посмотреть, не износились ли они.
7. В случае с топливными форсунками, менять уплотнительные кольца при замене самих распылителей не нужно, если они находятся в хорошем состоянии. Только если собираетесь повторно их использовать, обязательно перед установкой смажьте кольца маслом. Моторным, разумеется.
8. Когда форсунка снята и кольца заменены (или оставлены старые), можно начинать установку новых устройств. Выполняется процедура в обратной последовательности.
9. Вставьте распылитель в отверстие на топливной рампе, зафиксируйте фиксатором.
10. Верните на место колодку с проводами, установите на свое законное место топливную рампу.

Отключаем колодку проводов

Не всегда замена форсунок — это единственный и рациональный способ восстановления работоспособности топливных распылителей. Попробуйте прочистить их. Это дело не сложное, зато экономия выходит внушительная.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109, процедура замены топливоочистительного устройства обязательно должна проводиться с соблюдением определенных мер безопасности.

1. Ни в коем случае не курите, пока проводите работы по ремонту топливной системы. Наберитесь терпения. Не советуем выходить на улицу, чтобы перекурить. Ваша одежда может быть замаслена, пропитана топливом. Малейший уголек и проблем не избежать.
2. Всегда держите возле машины огнетушитель. Меняя топливоочиститель, поставьте его рядом с собой. Полезная мера, которая спасла не одного человека, и сберегла не один автомобиль.
3. Избегайте контакта топлива с глазами. Лучше всего работать в защитных очках.
4. Работы с топливной системой проводите только в хорошо проветриваемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть двери гаража.
5. Не меняйте фильтр на улице во время сильной жары. Даже высокая температура воздуха, прямые лучи солнца могут стать источником возгорания.
6. Работать с топливной системой можно только тогда, когда мотор полностью остыл.

Огнетушитель – обязательно под рукойСогласно руководству по эксплуатации, на инжекторных ВАЗ 2109 менять топливоочиститель следует раз в 20 тысяч километров пробега. В действительности, учитывая условия эксплуатации, этот срок необходимо сократить вдвое. Что касается карбюратора, то здесь рекомендуют менять фильтр каждые 10 тысяч километров. На практике — около 7 тысяч километров пробега.

Схема системы питания инжекторного двигателя 2111 ВАЗ 21083i, 21093i, 210993i (ЕВРО-2)

Система питания инжекторного двигателя 2111 автомобилей ВАЗ 21083i, 21093i, 21099i предназначена для обеспечения бесперебойной подачи топлива в цилиндры двигателя. Помимо этого она имеет функции хранения определенного запаса топлива на борту автомобиля и очистки его от механического загрязнения.

Элементы системы питания инжекторных двигателей автомобилей ВАЗ 21083i, 21093i, 210993i

— Топливный бак сварной, сварен из двух штампованных половин. Емкость 43 литра. Заливная горловина выведена в правое заднее крыло автомобиля.

— Топливный модуль (электоробензонасос) установлен в топливном баке и объединяет в себе топливный насос и датчик указателя уровня топлива. Для доступа к модулю под задним сиденьем в кузове автомобиля выполнен смотровой люк. На входном патрубке топливного модуля установлен сетчатый фильтр очистки топлива.

— Топливный фильтр бумажный в металлическом корпусе, не разборный, установлен под днищем автомобиля, рядом с топливным баком.

— Топливная рампа подводит топливо из подающей магистрали к вставленным в нее четырем форсункам. Соединение рампы и форсунок уплотнено резиновыми кольцами. В торце рампы имеется диагностический штуцер для измерения давления в системе.

— Форсунка – электромагнитный клапан, пропускающий топливо в цилиндры при подаче на него напряжения и запирающийся при обесточивании под действием возвратной пружины. На торце форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска.

— Регулятор давления топлива – перепускной клапан, установленный на топливной рампе. Он поддерживает в топливопроводе необходимое рабочее давление (в районе 3-х атмосфер). И изменяет его в зависимости от величины оборотов двигателя. Лишнее топливо сбрасывается назад в топливный бак по обратной магистрали.

— Сепаратор – элемент системы улавливания паров топлива (под ЕВРО 2). Закреплен под задним правым крылом автомобиля. В нем пары бензина конденсируются и возвращаются обратно в топливный бак. Не успевшие сконденсироваться пары топлива поступают из сепаратора в адсорбер.

— Адсорбер – емкость (элемент системы улавливания паров топлива), где пары топлива, поступившие из сепаратора, поглощаются активированным углем. При повышении оборотов коленчатого вала двигателя блок управления дает команду на открытие клапана продувки адсорбера и пары бензина всасываются в ресивер впускного модуля. Устанавливается в моторном отсеке.

— Гравитационный клапан препятствует вытеканию топлива из топливного бака при переворачивании автомобиля.

— Двухходовой клапан препятствует излишнему повышению или наоборот понижению давления в топливном баке.

Примечания и дополнения

— Элементы системы улавливания паров топлива (сепаратор, адсорбер) имеются только на автомобилях ВАЗ 21083i, 21093i, 21099i соответствующих нормам ЕВРО 2.

— Справка по топливной системе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS , в Одноклассниках — Twokarburators OK и в Яндекс Дзен — Twokarburators DZ

Способы очистки форсунок ВАЗ 2109

Необходимо отметить, что замена форсунок – далеко не всегда единственный и оправданный способ восстановить работоспособность распылителя. Форсунку можно попробовать прочистить, тем более, что это несложно, а сэкономить можно довольно неплохо.

Есть два самых распространенных метода прочистки загрязненных форсунок, каждый из которых имеет свои преимущества и недостатки. Какой из них выбрать – выбор за автолюбителем.

способ первый

Для работы понадобятся:

• Очиститель для инжекторов.
• Очиститель-спрей для карбюратора.
• Новое уплотнительное кольцо.

Алгоритм работы следующий:

Извлекаем все форсунки (даже если забилась только одна, прочистить все не помешает).

Помещаем форсунку в емкость со средством для инжекторов, оставляем там на некоторое время.

В это время с помощью карбюраторного очистителя промываем регулятор холостого хода.

Очищаем нагар вокруг сопла форсунок вручную – по консистенции он напоминает смолу. С нагаром придется повозиться. Это называется наружная очистка форсунки.

Что касается внутренней чистки, то тут вам будет нужен источник питания напряжением от 3 до 12 Вольт (подойдет автомобильный аккумулятор), а также ножной насос, имеющий вмонтированный манометр.

С конца насосного шланга снимите наконечник, залейте внутрь шланга немного инжекторного очистителя, оденьте шланг на форсунку. После этого накачайте давление до 6 атмосфер, ориентируясь на манометр насоса. После этого на форсунку нужно подать напряжение в три вольта. Если электромагнит не сработал (форсунка не щелкнула), нужно повысить напряжение.

Напряжение на форсунку нужно подавать рывками на короткое время, периодически подкачивая давление. Аналогичным образом продуйте все форсунки.

способ второй

Для работы будут нужны:

• Спей для карбюраторов.
• Насос с манометром.
• Уплотнительное кольцо.

• Вместо очистителя для инжекторов используем спрей.

• По очереди повторяем все манипуляции, которые были описаны в способе №1, используя при этом очиститель для карбюраторов.

• Обязательно выполняем наружную очистку форсунки для удаления нагара.

• Наносим спрей на чистую ветошь и тщательно протираем все форсунки снаружи.

• Постепенно под воздействием спрея нагар размякнет, и он легко отчистится. Можно аккуратно использовать зубочистку или плоскую отвертку.

• Перед тем как установить форсунку на место, следует обязательно смазать уплотнительные кольца раствором хозяйственного мыла.

И первый и второй способ по времени занимают не больше 3-х часов, а по деньгам обходятся в десятки раз меньше, чем та же услуга на СТО. После прочистки форсунок проверьте их в работе – если результата нет, форсунки придется менять.

Как очистить форсунки от грязи на ВАЗ 2108-ВАЗ 21099?

Подготовка: 1) Для начала подготовьте поверхность на который вы будете прочищать форсунки.

Примечание! Для того чтобы исключить попадание мелких частиц грязи и пыли, форсунки лучше всего прочищать на чистой поверхности, постелив к примеру чистую тряпку!

2) Теперь возьмите в руки зарядное устройство для телефона, и к его выводу присоедините два проводка и обмотайте всё это дело изо-лентой.

3) Далее возьмите в руки два шланга, один из которых тонкий а другой толстый. И после чего запрессуйте тонкий шланг во внутрь толстого, а в отверстие тонкого шланга вставьте небольшую палочку которая идет от распылительной головки баллона для очистки карбюратора.

Примечание! Поверх всех шлангов закрепите стяжной хомут, для того чтобы все шланги между собой плотно крепились!

4) Затем соедините получившуюся конструкцию из шлангов, с топливной форсункой.

Примечание! После того как форсунка будет соединена с конструкцией из шлангов, затяните это место стяжным хомутом для того чтобы при распылении, форсунка не вылетала

Еще обратите свое внимание на то как форсунка установлена в шланг, внимательно следите за тем чтобы распылительная часть форсунки вышла на ружу!

5) И в завершение операции, подсоедините жидкость для очистки карбюратора к распылительной головки и в результате чего у вас должна будет получится следующая вещь:

Чистка форсунок:

1) Для того чтобы приступить к чистке форсунок, их сперва нужно снять. (Подробную инструкцию по их снятию, читайте в статье: «Замена топливных форсунок»)

2) Теперь если вы этого еще не сделали, то соорудите абсолютно все вещи которые были описаны в рубрике «подготовка». Когда все вещи будут собраны, поставьте баллон вместе с форсункой в вертикальное положение как показано на рисунке ниже:

3) Затем подсоедините зарядное устройство в розетку и после чего к двум выводам электрического разъема форсунки, постепенно начните прикасаться кончиками двух проводов которые идут от зарядки.

Примечание! Когда провода будут касаться выводов форсунки, форсунка автоматически начнет распылять жидкость которая находится в баллоне для очистки карбюратора, тем самым топливная форсунка будет прочищаться. При прочистке давление в системе будет постепенно падать, за счет чего форсунка будет переставать работать, для того чтобы вернуть давления в норму нажмите с небольшой продолжительность «2-4 сек» на распылительную головку баллона указана стрелкой на нижнем фото и после чего давление придет в норму!

4) При чистке форсунки следите за тем как её распылительная часть будет распылять жидкость находящуюся в баллоне.

Примечание! За время распыления, струя жидкости которая находится в баллоне из форсунки будет выходить то быстрее то медленнее, это всё зависит от загрязненности топливной форсунки. Прочистку топливной форсунки необходимо выполнять до того, пока струя топлива не прекратит меняться!

Дополнительные видео материалы: Не все люди любят работать с инструкцией, большинство людей лучше понимают и запоминают на примере виде-ролика, поэтому именно для этих целей мы его и выложили. В виде-ролике вы найдете для себя подробную информацию по чистке форсунок:

Примечание! Всё же после просмотра данного видео-ролика, мы вам рекомендует ознакомится со статьей, потому что как никак в ней может быть то, чего вы не найдете в ролике!

Важно! • Чисткой форсунок стоит заниматься только по нужде, просто так чистить рабочие форсунки не рекомендуется, потому что очень частое их прочищение может привести к вымиранию форсунки!

• Если вы хотите чтобы топливные форсунки прослужили вам более долгую жизнь, тогда заправляйтесь только на проверенных заправках из-за того что некачественный бензин является самым главным врагом для жизни форсунок!
