Схема блока предохранителей на 8 и 16 клапанных ВАЗ-2110: какой и за что отвечает

↑ Ремонт блока предохранителей

После срабатывания защиты внутренняя нить расплавляется и подлежит демонтажу. Замена какого-либо предохранителя не представляет затруднений. Нужно учитывать его номинал. Жизнеспособность каждого защитного элемента легко определяется визуальным осмотром. Дефектные детали имеют подплавленный вид, в них виден внутренний разрыв. Диагностику подозрительных деталей также можно провести» прозвонкой»

В случае замены реле необходимо принимать во внимание электрические параметры

Внезапное перегорание плавкой вставки происходит по причинам:

  • короткое замыкание в электрической проводке,
  • резкий скачок напряжения в сети питания.

Контакты предохранителей глубоко утоплены в монтажной плате. Извлечение их с целью проверки или замены следует вести специальным пинцетом. Разработчики предусмотрели актуальность данного инструмента и ввели его в комплектацию блока. При отсутствии пинцета можно воспользоваться пассатижами.

Если предохранители выходят из строя периодически, это говорит о неправильном подборе номинала либо о проблемах в запитываемом потребителе. Выход находится в проверке состояния исполнительного механизма.

Если замена предохранителей и реле является обыденной процедурой, то ремонт блока производится в исключительных случаях. Обычно это происходит по причине отгорания дорожек. Визуальный осмотр печатной платы электросхемы показывает прогоревшие участки. Ремонт дорожки заключается в зачистке, лужении и нанесении нового слоя.

Разумеется, потребуется наличие расходных материалов (олово, канифоль) и навыки ведения паяльных работ. С целью продления срока службы дорожек и защиты от возможного влияния влаги рекомендуется покрыть лаком дорожки.

Если блок предохранителей не подлежит ремонту, имеется возможность его замены новой комплектацией. Деталь доступна в любом автомагазине автозапчастей. Стоимость составляет около 30 долларов

При покупке следует обратить внимание на производителя, чтобы впопыхах не заполучить товар сомнительного качества. Товар проверенного бренда окупит себя безотказной длительной службой

Разборка блока предохранителей

Последовательность демонтажа блока следующая:

  • откидывается отрицательная клемма аккумулятора с целью безопасного проведения работы,
  • откидывается вниз крышка после нажатия кнопки, находящейся под гидрокорректором фар,
  • освобождается устройство от удерживающей защелки,
  • отключаются все электрические разъемы.

Разборка обычно ведется с целью ревизии печатной платы. Причиной нестабильной работы защитного блока может заключаться в плохо пропаянных контактах. Такой «врождённый» дефект с течением времени порождает перегрев с дальнейшим разрушением проводников.

Плату в местах соединения с основой следует аккуратно отпаять, после чего открывается доступ к наружной стороне. Следует соблюдать осмотрительность, чтобы не нарушить состояние печатной платы, так как пластиковая основа ее довольно хрупкая. На этой поверхности можно припаять перемычки для обхода оборванных цепей.

Схема на десятке

Схема блока предохранителей на ВАЗ 2110 с инжектором на 8 и 16 клапанов идентичны. Нижеприведенные описания будут актуальны для владельцев обоих типов двигателя.

Главный МБ

Сначала стоит рассмотреть участок с реле ВАЗ 2110. На схеме они обозначены буквой «К»:

  1. Регулирует работу всех ламп.
  2. Управляет электрическим очистителем лобового стекла.
  3. Устройство специального назначения. Контролирует работу ламп при включении аварийной сигнализационной системы.
  4. Переключатель ближнего света.
  5. Управление дальним светом.
  6. Резервное устройство, необходимое для подключения дополнительных устройств.
  7. Электрический обогрев заднего стекла.

Предохранительная батарея обозначается буквой «F»:

  1. Отвечает за осветительный комплект: номер, габариты на торпеде, левый габарит, багажник.
  2. Ближнее освещение.
  3. Дальнее освещение.
  4. Правые противотуманки.
  5. Электрические стеклоподъемники.
  6. Предохранитель на прикуриватель и переносную лампу.
  7. Радиаторное охлаждение и клаксон.
  8. Подогрев стекла.
  9. Система очистки и обмыва.
  10. Резервный.
  11. Правые габаритные огни.
  12. Ближние огни правой фары.
  13. Дальние правой фары.
  14. Левая противотуманка.
  15. Подогрев сидений.
  16. Аварийка и поворотники.
  17. Защита стоп сигнала, подсветка заднего замка и салона.
  18. Еще 1 предохранитель прикуривателя на ваз 2110, подсветки бардачка и печки.
  19. Тыльные  фонари, а также контроль работоспособности стоп-сигнала.
  20. Тыльные противотуманки.

В МБ присутствуют также нумерации F21, 22 и 23. Причем находятся они в релейной батарее. Они резервные и в основной работе не участвуют.

Как вы можете заметить, почти все электрические цепи защищаются конкретным предохранительным устройством. Они не установлены только в системе заряда аккумулятора (в АКБ и зарядке есть своя защита). Каждый из них имеет свой номинальный ток, что видно на фото вверху.

В случае необходимого ремонта, сначала проверьте защитную батарею. Например, сгорели правые противотуманки, а замена лампочки не помогает. В этом случае достаточно найти номер в списке (в данном случае – 4) и прозвонить его. Если он «мертв», остается только заменить и проверить работоспособность заново.

Первый дополнительный МБ

Прямо за главным МБ располагается дополнительный. Там установлено всего 3 предохранительных и релейных устройства, расположенных друг с другом.

Расположение реле и предохранителей следующее (слева направо):

  1. 1-й контролирует зажигание и контроль-модуль автомобиля.
  2. 2-й обслуживает воздушный расход, сенсор обогрева и скорости.
  3. 3-й предохранитель защищает бензонасос на ВАЗ 2110. Кстати, именно он является частым виновником отказа подачи топлива. При поломке сначала проверяют его.

У релейной части назначение следующее:

  1. Реле под номером 4 управляет переключением вентилятора.
  2. Под номером 5 – бензонасос.
  3. Реле 6 контролирует систему зажигания.

Схема блока предохранителей на 8 и 16 клапанных ВАЗ-2110: какой и за что отвечает

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Блок предохранителей автомобиля ВАЗ 2110: ликбез для начинающих

Часто причиной неработающих узлов автомобиля является перегоревшее реле или предохранитель. Для восстановления работоспособности нужно найти блок предохранителей ВАЗ 2110 и выполнить замену сгоревших элементов. Статья предоставляет такую информацию: какие предохранители за что отвечают, их расположение, описание, приводится инструкция по замене.

Основной монтажный БП ВАЗ 2110 инжектор 8 клапанов, как и других ВАЗовских «Десяток», расположен чуть ниже рулевого колеса, слева. В нем находятся основные предохранители и реле. Для удобного доступа предназначена специальная кнопка, находящаяся рядом с регулятором фар. При ее нажатии блок опускается вниз. Два дополнительных БП находятся в центре и справа консоли за доской приборов.

Сверху блока реле комплектацией могут быть предусмотрены предохранители, отвечающие за включение дополнительных устройств и приборов в электросеть.

Каждый элемент блока защищает определенные устройства автомобиля от повреждения по причине нестабильной работы бортовой сети.

Электрическая схема соединений

Цвет и номера штекеров проводов

В основном БП находятся реле, каждое имеет свое назначение:

  • К1 – контролирует исправность лампочек, установленных на авто;
  • К2 – отвечает за работоспособность дворников ветрового стекла;
  • K3 – контролирует работу аварийки и повторителя;
  • К4 и К5 – реле для двигателя с инжектором, отвечающие за включение в передних фарах ближнего и дальнего освещенния;
  • К6 – запасное реле для замены перегоревших;
  • К7 – контролирует обогрев стекла сзади.

Под аббревиатурой F1-F20 в схемах обозначаются предохранители. Они защищают электроцепь транспортного средства. Каждый элемент рассчитан на конкретное значение силы тока. Это нужно учитывать при покупке новых элементов. Вышедший из строя элемент заменяется новым или резервным (автор видео — IZO)))LENTA).

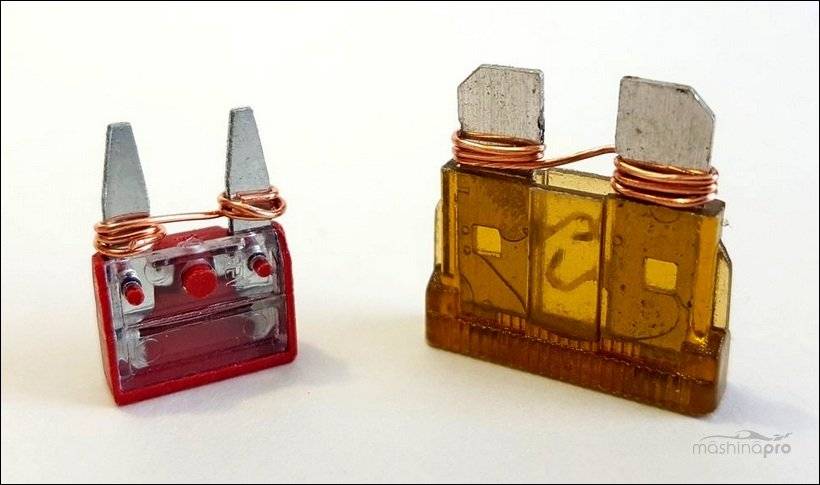

Никогда нельзя устанавливать перемычку вместо плавкого предохранителя, это может негативно сказаться на работе связанного с ним устройства и даже вывести его из рабочего состояния.

В таблице указано назначение плавких элементов:

Предохранитель, обозначение (сила тока, А)Защищаемый участок цепи
F1 (5)Лампы освещения приборной панели, фонаря номера, габаритного огня, багажника
F2 (7,5)Лампа ближнего света в левой передней блок-фаре
F3 (10)Лампа дальнего света в левой передней блок-фаре
F4 (10)Правая противотуманка
F5 (30)Электромоторчики подъемников для стекла
F6 (15)Переносная лампа
F7 (20)Сигналка. Электромотор вентилятора охлаждающей системы.
F8 (20)Обогрев заднего стекла
F9 (20)Стеклоочистители ветрового стекла и омыватели фар. Рециркуляционный клапан.
F10 (20)Резервный элемент
F11(5)Габаритный свет справа
F12 (10)Лампочка ближнего света в фаре с правой стороны
F13 (10)Лампочка дальнего света в фаре с правой стороны, контролька включения лампочки
F14 (10)Левая противотуманка
F15 (20)Блокирование замка багажного отделения, обогрев водительского и пассажирских сидений
F16 (10)Контролирует аварийную сигнализацию и поворотники
F17 (7,5)Лампы подсветки индивидуальной, освещения салона и др. Регулировка маршрутного компьютера, часов
F18 (25)Прикуриватель, подает ток на контроллеры отопительной системы, освещение бардачка
F19 (10)Контроль исправности габаритов, ламп стопов, заднего хода, обмотки катушки возбуждения генератора, блокировки замка дверей, комбинации приборов
F20 (75)Задние противотуманки

Чтобы добраться до дополнительного блока, расположенного по центру приборной панели, с правой стороны нужно открутить шурупы на панели и демонтировать пластиковую защитную крышку. В нем находится 6 реле-предохранителей с одинаковой силой тока – 15А.

Элементы дополнительного БП отвечают за

  • 1 — контроллер системы зажигания;
  • 2 — ДМРВ, регулятор кислорода, измеритель скорости транспортного средства;
  • 3 — подачу горючего в насос, форсунки;
  • 4 — вентилятор охлаждающий силовой агрегат;
  • 5 — бензонасос;
  • 6 — систему зажигания.

Существует еще третья панель предохранителей на ВАЗ 2110. На ней находится три реле. Одно связано с контролем работы иммобилайзера. Второе служит для обеспечения работоспособности дополнительного освещения, например, в нем может находиться предохранитель противотуманок, если он отсутствует в основном блоке. Третье — реле центрального замка.

Инструменты и материалы

Для проведения операции потребуется набор инструментов, новый БП и знания, где расположен старый. Цена нового блока предохранителей позволяет приобрести БП и установить его самостоятельно.

Устройство монтажного блока

На ВАЗ 2114 устанавливается монтажный блок предохранителей артикула 2114-3722010, ставший заменяемой модификацией блока 17.3722, стоявшей в «восьмерках» и «девятках». Отличие новых блоков от старых — в обозначении и номинале предохранителей, обозначениях разъемов и реле, а также в отсутствии реле-прерывателя для омывания заднего стекла и реле вентилятора охлаждения двигателя. Две последние цифры, дополняющие артикул, указывают на комплектацию блока тем или иным реле. Инжекторные вариации ВАЗа предполагают установку аналогичного блока с несколько видоизмененной схемой подключения вентилятора охлаждения радиатора.

Монтажный блок — ноу-хау, к которому шел автопром очень долго

Основное устройство блока представляет собой:

  • пластиковый корпус;
  • одна или несколько печатных плат;
  • реле;
  • предохранители;
  • разъемы для подключения блока к электросистеме автомобиля.

Печатная плата изготавливается либо традиционно — из фольгированного стеклотекстолита, либо как усовершенствованный вариант — пластиковая плата на разъемах. Стеклолит более надежен, но ремонт платы возможен только с использованием паяльника. Пластик — недорог, замена деталей осуществляется без специальных инструментов и оборудования.

Устройство и типы реле, используемых в монтажных блоках, по принципу действия различаются на:

  • электромагнитные;
  • специализированные.

Обычное электромагнитное реле срабатывает при подаче и отключении напряжения. С его помощью включаются стеклоподъемники, фары, отопитель и т.д.

Специализированные реле оснащены электронным блоком, обеспечивающим периодичность работы того или иного компонента. На них подключены сигналы поворота, аварийная сигнализация, стеклоочистители.

Назначение реле, его схема и контакты указываются на корпусе. Во избежание возможных ошибок информационной панелью служит и крышка монтажного блока, здесь располагается схема и вся информация о назначении и расположении предохранителей.

На смену цилиндрическим предохранителям пришли прямоугольные ножевые. Плавкая вставка внутри предохранителя и два плоских контакта сделали монтаж и замену предохранителей менее трудоемкой. Порой применяют и многоразовые биметаллические предохранители. Исправно работающая электрика автомобиля не допускает частого перегорания предохранителей, но опытные водители всегда имеют при себе запасной набор. Тем более что определить неисправный предохранитель, зачастую, можно визуально.

Основное предназначение монтажного блока — упростить обслуживание и ремонт автомобиля, сделать его более понятным и доступным для любого автолюбителя с минимальными познаниями в электротехнике.

Дополнительный блок

Он расположен под центральной консолью и закрыт крышкой. Одна часть доступна с правой стороны.

Схема

Обозначение

  1. 15А – Модуль зажигания, контроллер
  2. 15А – Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (подогрева), датчик расхода воздуха
  3. 15А –  топливного насоса, предохранитель бензонасоса , форсунки
  4. Реле электро вентилятора
  5. Реле бензонасоса
  6. Главное реле (реле зажигания)

Другая часть – с левой стороны консоли:

Схема

Расшифровка

  1. Блок управления центральным замком
  2. Блок иммобилизатора
  3. Реле включения задних противотуманных фонарей.

У нас на канале мы так же подготовили видео по данной публикации. Смотрите и подписывайтесь.

Знаете как сделать материал лучше? Пишите в комментарии.

↑ Схема блока предохранителей ВАЗ-2110

В ВАЗовской «десятке» имеется 2 типа монтажных блоков. Схема блока предохранителей основного блока содержит значительную часть предохранителей и коммутационных реле. В последних моделях число реле выросло до 8. Схематично блок предохранителей демонстрирует комплект из двадцати предохранителей, расположенных в 2 ряда. Каждый компонент в блоке имеет свою позицию, на которой выгравирован номинал. Монтажное расположение снабжается графическим символом, обозначающим запитываемый электроприемник.

Дополнительный блок располагает элементами по защите силовых цепей питания двигателя. В его составе 3 предохранителя и 3 реле, отвечающие за зажигание и исправную работу электродвигателей вентилятора и топливного насоса. Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла.

Если установлен на ваз 2110 карбюратор, то даже при нерабочем блоке предохранителей автомобиль способен работать. Функционирование других узлов в полном объеме не гарантируется. В инжекторных моделях отдельная линия отвечает за бесперебойную работу инжектора, что обеспечивает своевременное поступление топлива в систему.

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:

  1. Фигурной
    крестовой отверткой выкрутите защелку у переднего края панели.
  2. Переверните
    плату.
  3. Отсоедините
    фишки контактов.
  4. Извлеките
    блок наружу.

Расположение блока предохранителей
Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,
монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.

В
основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего “семейства”. Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.

Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.

Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя

Сила тока в амперах

Расшифровка назначения

F1

5

Подсветка приборной панели водителя, освещение в багажном отсеке,
подсветка заднего номерного знака, габариты по левому борту авто

F2

7.5

Свечение левой фары в режиме ближнего света

F3

10

Свечение левой фары в режиме дальнего света

F4

10

Свет передней правой противотуманной фары (если предусмотрено
комплектацией)

F5

30

Электрические стеклоподъемники дверей

F6

15

Отвечает за прикуриватель, подключенную к разъему переносную лампу

F7

20

Вентилятор охлаждения радиатора ДВС, звуковой сигнал

F8

20

Электрический обогрев заднего стекла

F9

20

Подача насосом омывающей жидкости на лобовое стекло, работа дворников

F10

20

Запасной, для подключения дополнительных устройств

F11

5

Свет габаритов по правому борту авто

F12

7.5

Свечение правой фары в режиме ближнего света

F13

10

Свечение правой фары в режиме дальнего света

F14

10

Противотуманная передняя фара слева

F15

20

Подогрев передних сидений (если предусмотрен комплектацией)

F16

10

Аварийное свечение поворотников, указатель поворотов налево и направо

F17

7.5

Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона
авто, подсветка замка зажигания, часов

F18

25

Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя,
контроллер печки

F19

10

Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы,
лампу заднего хода,

F20

7.5

Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в
“родственных” моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.

Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.

Нумерация элементов в основном блоке предохранителей
Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
“прозвонить” элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.

№ реле

Назначение

К1

Реле, отвечающее за контроль исправности свечения ламп

К2

Реле переднего стеклоочистителя

К3

Прерыватель работы поворотов, аварийная сигнализация

К4

Реле включения ближнего света фар

К5

Реле включения дальнего света фар

К6

Дополнительное реле

К7

Реле электрообогрева заднего стекла

К8

Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.

Можно ли ставить перемычки

Когда водитель обнаруживает сгоревший плавкий
предохранитель, то для восстановления питания через модуль некоторые
устанавливают “жучки”. Это отрезок очищенной проволоки произвольного
размера, намотанный на обе ножки предохранителя. Такая хитрость позволит
восстановить схему питания предохранителей ВАЗ 2101, но это опасно.

Жучки на предохранителях
Пример самодельных”жучков” — так
делать нельзя

Если плавкий элемент сгорел из-за короткого
замыкания, то проблема осталась в электросхеме. Проводник “жучка”
гораздо большего сечения выдержит 20, 30 или 50 А и не расплавится, поэтому ток
с повышенной силой пойдет дальше по цепи и испортит последующее оборудование.
Так можно спалить катушку вентилятора, бензонасоса, электростеклоподъемников и
даже ЭБУ. Ремонт обойдется дорого.

Каждый
водитель ВАЗ должен возить с собой набор предохранителей всех номиналов по
току, чтобы в случае сгорания расходного элемента заменить его на новый с
аналогичными характеристиками.

Если проблема часто повторяется, нужна
диагностика электрики. Специалист знает электрическую схему и проследит причину
частого перегорания перемычки.

Не включается главное реле ваз 2110

Три причины, при которых главное реле автомобиля не включаетсят.

В данном материале речь идёт об автомобиле с инжектороным двигателем. Допустим, происходит следующее, вы включаете зажигание, в результате на соединённый с ним вывод контроллёра начинает поступать электрический ток. Одновременно должно включиться и главное реле, после чего электропитание начнёт поступать согласно электрической схеме на другие потребляющие его объекты. Но, главное реле не включается…Последствия этой неисправности всегда заметны. Двигатель просто в такой ситуации не заводиться потому, что не подаётся электропитание ни к его форсункам, ни к системе зажигания, ни к тому реле, которое обеспечивает работу бензонасоса и так далее.

Обычно, у большинства модификаций автомобилей ВАЗ, главное реле находится примерно там же, где расположены предохранители и реле охлаждающего радиатор вентилятора и бензонасоса, то есть, в салоне, на полке, находящейся справа под панелью управления, ближе к месту пассажира. Чтобы найти главное реле у автомобиля ГАЗ придётся открыть капот и опустить взгляд на переднюю стеку салона напротив пассажирского кресла.

Итак, рассмотрим ситуацию, при которой вы включили зажигание, но звука, которым сопровождается включение реле, не услышали. Значит, первое, что вам необходимо сделать, это убедиться, что электрический ток присутствует на контактах, соответствующих этому реле – №№ 85 – 86. Для этого вам необходимо воспользоваться контрольной лампой, потребляющей не более 0,25А, соединённой с «минусом», которая при включённом зажигании должна загореться. Если в результате тестирования, вы обнаружите, что света в контрольной лампочке нет, то это значит, что к главному реле электрический ток не подаётся.

Причины неисправности могут быть следующие: Во-первых, — нарушен контакт, между главным реле и его колодницей.Во-вторых, — нарушена целостность проводки на участке между контролёром и реле или между «минусом» и корпусом мотора. Если проводка окажется в порядке, то ищите третью причину.В третьих,- вышел из строя контролёр. Для автомобилей ГАЗ — это очень типичная неисправность, когда в результате попадания влаги или в результате обрыва отрицательного провода, контролёр перестаёт работать.Теперь рассмотрим другую ситуацию, при которой вы включили зажигание и услышали характерный звук, которым сопровождается запуск реле в действие, но этого по факту не происходит. В этом случае проверьте наличие электропитания на контактах № 30 и №87.

Причины неисправности могут быть следующие: Во-первых, если после тестирования контрольной лампой, одна клемма которой соединена с «минусом», а вторая коснулась разъёма № 87, свет в лампочке не загорелся, значит, причиной сбоя может служить отживший своё предохранитель или прохудившаяся проводка.Во-вторых, если контакт клеммы лампы с разъёмом № 87 зажигает лампочку, а с разъёмом № 30 – нет, то причина неисправности в самом реле. Возможно, его контакты уже перегорели, и оно нуждается в замене. В разных модификациях ВАЗ старое реле можно заменить любым другим, имеющемся на монтажном блоке, будь-то реле поворотов или других световых сигналов.

Есть ещё одна причина, при которой главное реле может не сработать при включении зажигания, но к поломке это не имеет отношения.Дело, в данном случае заключаться, в схеме подключения противоугонной системы, которая предусматривает блокировку электрической цепи во многих подозрительных, по мнению установленной программой защиты, ситуациях. Возможно, в системе появился сбой, а возможно в период вашего отсутствия, кто-то потревожил систему, и она включила блокировку, поэтому главное реле не сработало.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
