Веерные форсунки омывателя лобового стекла – востребованная инновация

Особенности использования системы омывания стекол

Многие водители не задумываются о значимости правильной работы системы омывания лобового стекла. Дело в том, что различные загрязнения, которые постоянно появляются на стёклах, существенно ухудшают обзор, соответственно от этого напрямую зависит безопасность управления автомобилем. Зимой в слякоть требуется едва ли не каждые пару минут смывать грязь со стёкол, используя не только дворники, но и систему подачи чистой воды и омывающей жидкости.

Такая система омывания окон состоит из расширительного бачка, мощного насоса, патрубков и форсунок, которые под высоким давлением распыляют воду на стекло, что позволяет устранять все возможные загрязнения. Зимой в холодное время года вместо обычной воды используется специальная незамерзающая жидкость, которая имеет низкую температуру кристаллизации, что предотвращает разрыв патрубков и бачка с форсунками.

Проблема в том, что в воде содержатся различные растворенные соли и кальций, которые в последующем оседают на трубках и форсунках, появляется плотный кальциевый налет, который, в конечном счете, выводит из строя всю систему. Поэтому, чтобы избежать таких поломок, необходимо на регулярной основе очищать систему омывания, для чего в воду добавляют специальную химию.

https://youtube.com/watch?v=66Vv8oPCitM

Форсунки омывателя лобового стекла. — Лада Калина Спорт, 1.6 л., 2012 года на DRIVE2

Всем доброго здравия!=)

Пожалуй, каждый владелец Лады «Калины» знает о том, что заводские одноструйные форсунки омывателя лобового стекла малоэффективны и по современным меркам недостаточно хорошо справляются со своей работой…

К счастью, для решения этой проблемы существует несколько видов и типов универсальных форсунок. Изначально я приобрел обычные (схожие со стандартными), но уже двуструйные форсунки омывателя. И по цвету они были уже не черные, а белые))

двуструйные форсунки омывателя лобового стекла.

Правда, добиться нужного результата от них мне так и не удалось… Правильно настроить и отрегулировать направление струи потока жидкости оказалось просто невозможно, т.к. на скорости жидкость не попадала на лобовое стекло, а «прижималась» под действием аэродинамики к области щеток стеклоочистителей…

Такой расклад меня явно не устраивал, поэтому я решил заменить и эти форсунки омывателя. На сей раз я выбрал, так называемые, веерные. Найти их в розничной продаже местных автомагазинов не вышло. В связи с этим, заказал комплект нужных мне форсунок по Интернету. Как и в прошлый раз выбрал белого цвета в сочетание с цветом кузова своей ЛКС =)

веерные форсунки омывателя лобового стекла.

К моему великому сожалению, данные форсунки оказались очень чувствительны к чистоте омывающей жидкости и к температуре окружающей среды… Стержень омывателя у них металлический, поэтому для использования в северных регионах однозначно не годятся.

Такие эксперименты с форсунками меня уже стали реально раздражать и я решил заказать фирменные веерные форсунки омывателя от «Volvo». Заказал сразу 3 штуки: 2 — для установки на капот (омывание лобового стекла), а еще 1 — для установки на заднюю дверь (омывание заднего стекла).

фирменные веерные форсунки омывателя от Volvo.

Вдобавок к форсункам попутно заказал к ним 3 фирменных обратных клапана от «Toyota».

фирменные обратные клапаны для форсунок от Toyota.

Пользуясь случаем также решил заменить шланг, проложенный от бачка омывателя к форсункам лобового стекла. Купил новый — кислородный. Он прозрачный и не деформируется на морозе. Еще в процессе работы пригодились, так называемые, «фитинги» — обычные переходники, которые остались от предыдущих комплектов форсунок.

кислородный шланг и фитинги.

Стоит отметить, что форсунки изначально окрашены в черный цвет. Поэтому перед установкой их на свой автомобиль их пришлось покрасить в белый. Только так они выглядят красиво и гармонично =)

Для того, чтобы заменить форсунки омывателя лобового стекла пришлось в очередной раз демонтировать обшивку капота, которая крепится к нему с помощью «клипс-ежиков». Они, кстати, считаются одноразовыми, поэтому их желательно тоже поменять на новые. Что я собственно и сделал.

демонтаж обшивки капота.

Монтаж новых форсунок оказался не таким простым, как это происходило ранее… Шведские форсунки совершенно не предназначены для установки на российские автомобили… Дело в том, что крепеж здесь предусмотрен боковыми пластиковыми фиксаторами, которые явно не подходят и их нужно срезать. В свою очередь, на стержнях форсунок необходимо нарезать резьбу, т.к. в заводском исполнении ее просто нет! Но это еще не все. Для того, чтобы правильно отрегулировать и настроить форсунки под каждую из них необходимо подложить тонкий и в то же время плотный предмет. Например — часть шайбы, пластины или резинового уплотнителя. Причем подкладывать нужно по большей части в окончательную часть форсунки. Таким образом жидкость не будет разбрызгиваться на крышу автомобиля.

После благополучной установки и настройки форсунок, а также обратных клапанов, мы с другом приступили к замене шланга. Попутно с этим переместили соединительный тройник в капоте таким образом, чтобы жидкость поступала к форсункам в одинаковом количестве.

Для замены форсунки омывателя заднего стекла потребовалось предварительно демонтировать задний спойлер и дополнительный стоп-сигнал. Новую форсунку также необходимо доработать и отрегулировать аналогичным образом.

В заключение — о результатах) Качество таких изделий намного отличается от всех предыдущих. Струя воды буквально распыляется по лобовому стеклу, тем самым предотвращая «сухое» трение щеток стеклоочистителей. Расход омывающей жидкости, конечно, увеличился немного. Однако стекло при тех же внешних загрязнениях будет теперь чище. =) А это в свою очередь, положительно влияет на безопасность дорожного движения =)

Благодарю всех за внимание. www.drive2.ru

www.drive2.ru

Установка

Если у вас на авто стояли струйные форсунки, тогда вам потребуется взять:

  • комплект вееров;
  • клапан обратного типа;
  • шланги;
  • тройник.

Обратный клапан нужен для создания стабильного давления в системе и для защиты от стекания омывателя обратно в бак после отключения насоса. За счет клапана после включения омывателя жидкость сразу начинает подаваться через веерные форсунки на стекло.

Клапан используется только один. Его монтируют перед тройником. Если ставить по клапану перед каждой из форсунок, вы просто своими руками снизите давление, из-за чего сократится сила подачи струи.

После установки старые струйные устройства не выбрасывайте. Можете поставить их внутрь отдельного кармашка в органайзере для багажника . Не исключено, что когда-то пригодится. Либо вам не понравится, как работает веерная система.

Последовательно монтаж выглядит так:

  • понимается капот и снимается обшивка;
  • демонтируются трубки подачи со старых форсунок;
  • снимаются старые распылители (зажимы разжимаются, форсунки выталкиваются вверх);
  • подключается обратный клапан (на некоторых авто он уже есть, потому устанавливать не придется);
  • монтируются новые вееры;
  • к форсункам подключаются шланги подачи.

Все, работа завершена. Тут не нужно иметь особых навыков. Если вы справились с установкой автоодеяла для двигателя или заменой масла, то и с этой задачей проблем не будет.

Регулировка

Очень часто задается вопрос касательно регулировки, настройки веерных форсунок.

Такая регулировка, как в случае со струйными устройствами, здесь не сработает. Если вы начнете ковыряться в форсунках иглой, за последствия отвечаете сами.

Вообще вееры считаются нерегулируемыми. При правильном подборе и установке ничего менять не нужно. В корпусе размещается обычно только сама форсунка веерного типа, то есть подвижные элементы там отсутствуют.

Если жидкость распыляется высоко, либо низко, разрешить ситуацию позволит 2-3 слоя изоленты. Их подкладывают впереди или сзади форсунки, в зависимости от того, выше или ниже нужного уровня происходит распыление.

На этом у меня все

Всем спасибо за внимание! Подписывайтесь, оставляйте комментарии и задавайте вопросы!

(4 оценок, среднее: 3,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

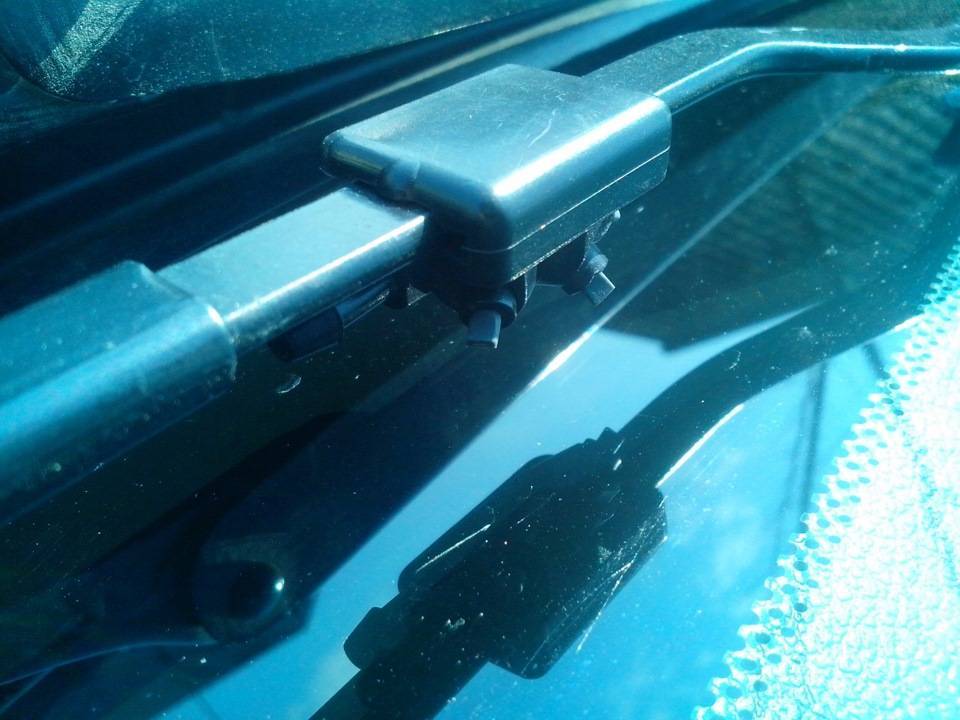

Система подачи омывайки непосредственно в место работы щёток стеклоочистителей ветрового стекла не нова… подобное уже применяется на большегрузах и автобусах.Но, в стане фьюженоводов, пожалуй, я буду первопроходцем в этом деле…

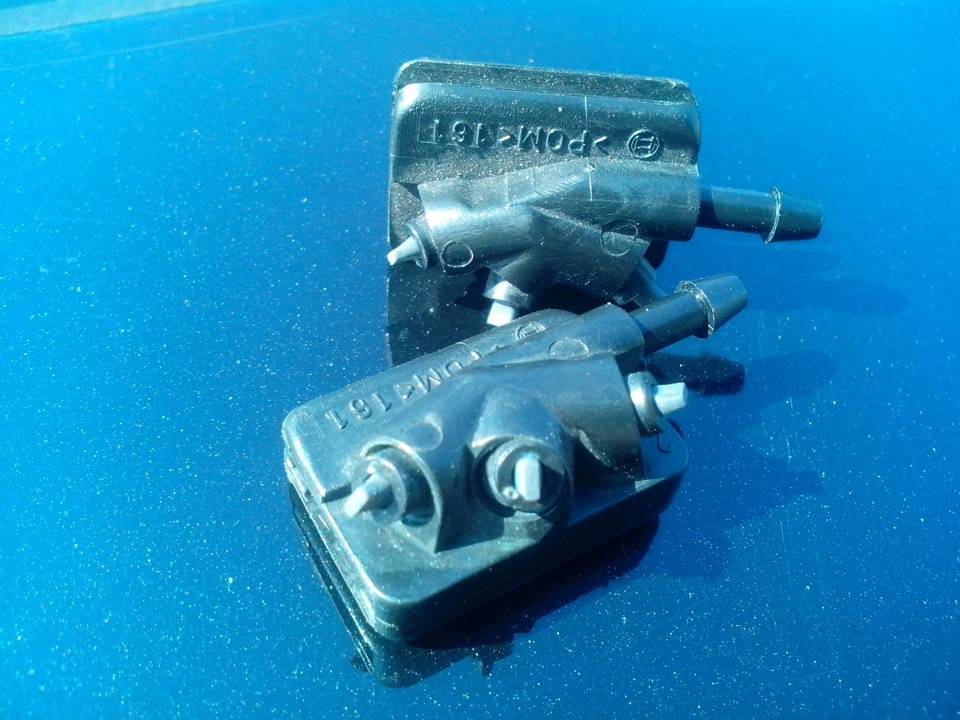

Достался мне по случаю комплект блок-форсунок омывателя мерседесовской серии… ну и решено было установить это дело на мою машинку.

Только вот загвоздка — в заводском варианте форсунки устанавливаются на сам металлический поводок стеклоочистителя.Вот так…

А конфигурация поводков “дворников” Ford Fusion такого, к сожалению, не позволяет.Ну, да не беда. =)Было принято решение изготовить кронштейны для форсунок и закрепить их прямо на тело щёток стеклоочистителя.

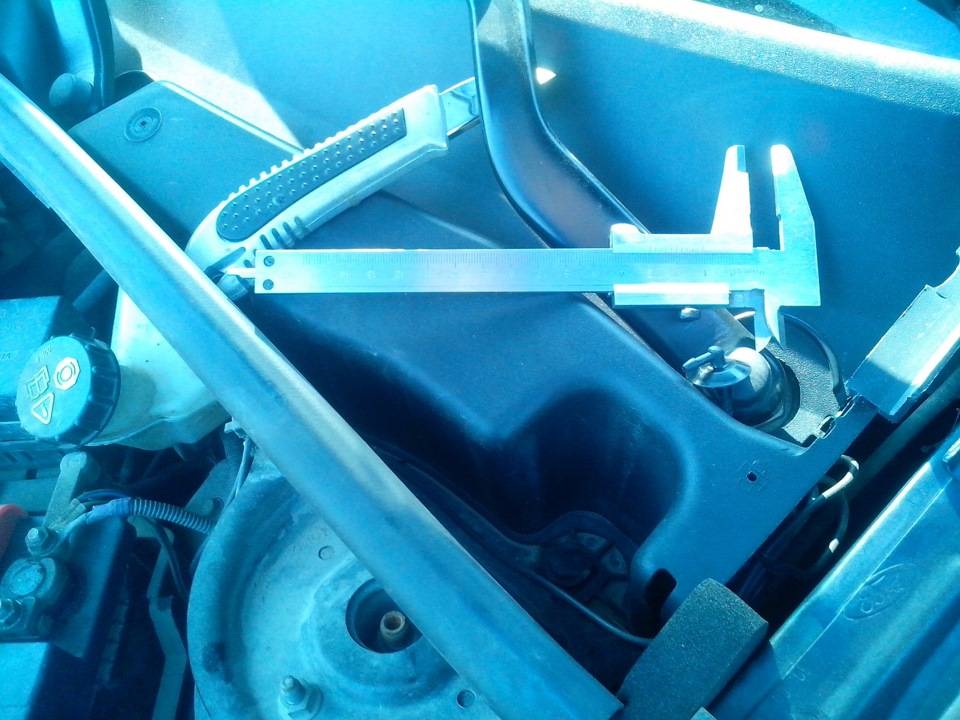

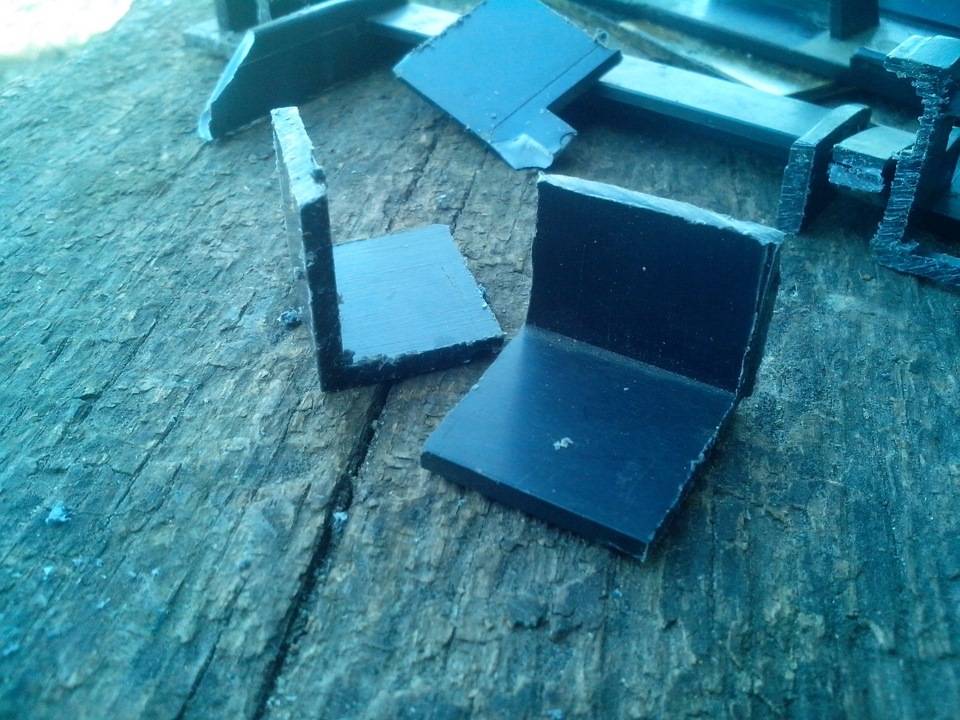

Из подручного материала “выстругал” конструкцию.

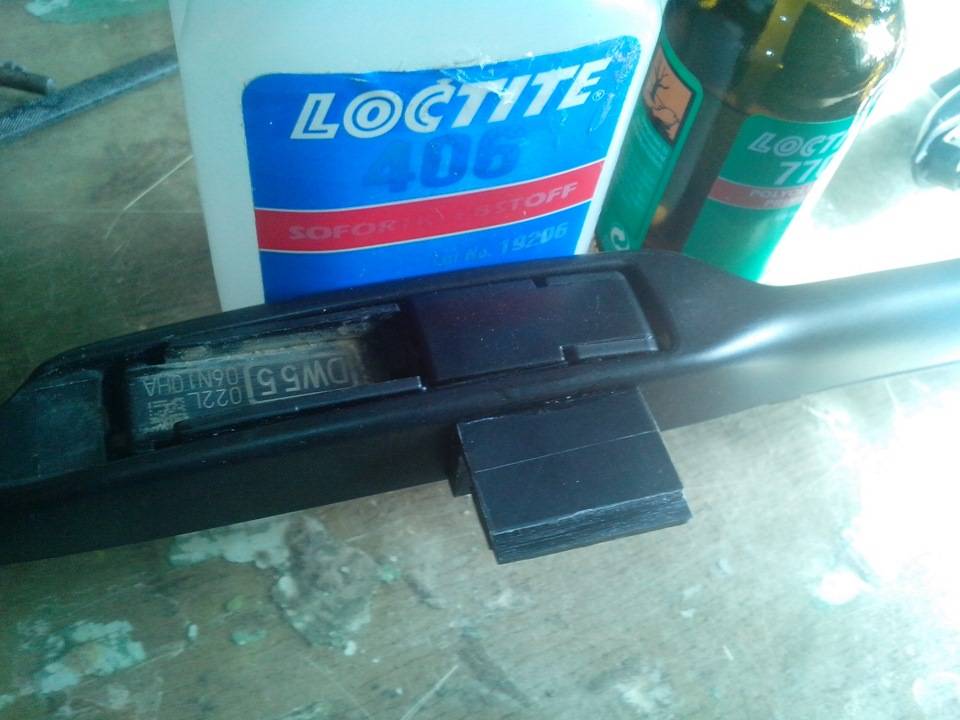

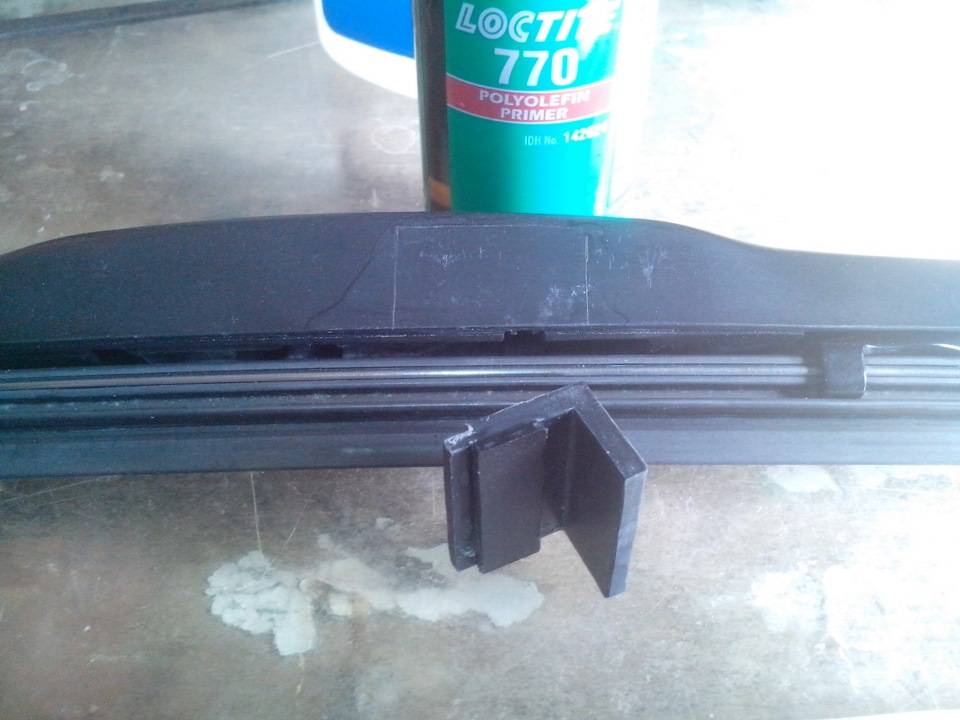

Доработал уголки, разметил место приклейки…

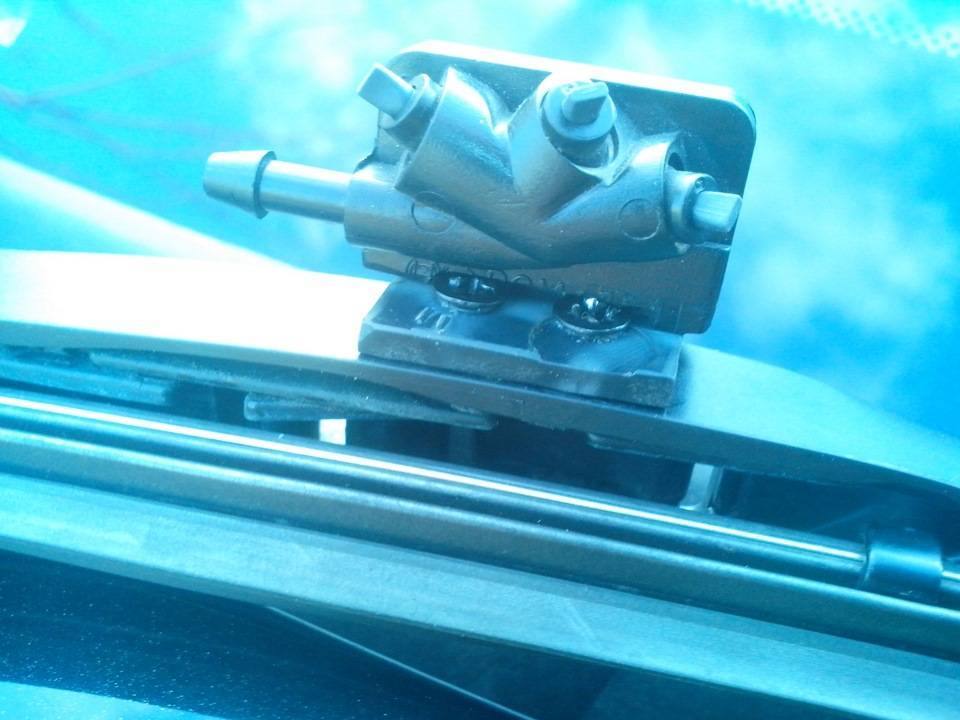

… ну и собственно приклеил суперклеем.

Впоследствии пришлось прибегнуть к помощи минисаморезов, потому как клеевое соединение оказалось не совсем надёжным.

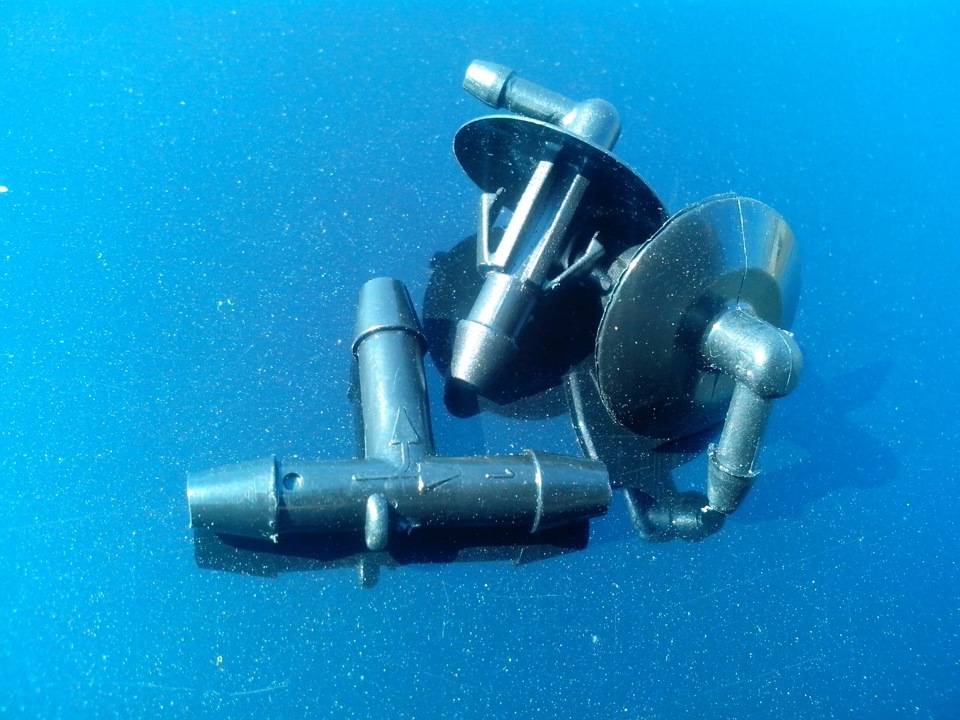

Теперь о переходниках…

Весьма удобным оказалось установить их на пластиковую накладку ветрового стекла, в народе называемую жабо.

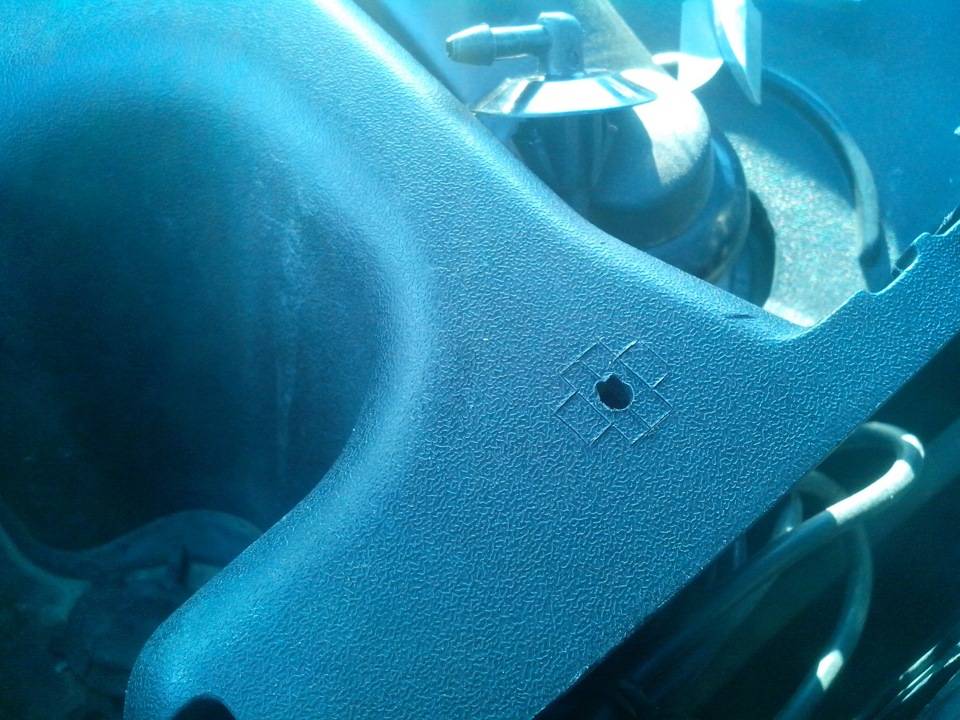

Под крепление переходников разметил отверстия…

При помощи ножа и надфиля вырезал “кельтский крест”… хе-хе.

Распылитель омывателя автомобиля

Хорошая видимость через окно автомобиля — это залог безопасности во время дорожного движения. Ухудшение обзора может произойти по разным причинам, однако, наиболее распространенная — неблагоприятные погодные условия. В любом современном автомобиле установлена система омывателя, которая позволяет очищать лобовое стекло в необходимый момент. За эту функцию отвечают распылитель омывателя

, дворники и омывающая жидкость. Как правило, автомобили оснащаются веерным распылителем, который поставляет жидкость на большой участок стекла.

Зачем нужны форсунки и какую функцию они выполняют? Их главным преимуществом является то, что они обеспечивают качественную очистку лобового стекла. Это позволяет быстро устранить загрязнения и мелкие царапины благодаря тому, что дворники двигаются по влажной поверхности. Следует отметить то, что в момент разбрызгивания на короткое время ухудшается видимость, поэтому водитель должен быть максимально внимательным

Еще одна важная особенность, на которую нужно обратить внимание — веерный распылитель омывателя лобового стекла

имеет свойство замерзать при низких температурах, поэтому в северных районах их чаще всего используют вместе с системами подогрева.

Важный вопрос, которым задается автовладелец при покупке форсунков — как правильно выбрать распылитель и какие его особенности необходимо учитывать, чтобы он приносил максимальную пользу? Первое, на что стоит обратить внимание — производитель. Высококачественный распылитель омывателя лобового стекла купить. можно только, если он выполнен надежным изготовителем

Более того, производители выпускают данные устройства для конкретных марок и моделей авто, на что также следует обратить внимание. Можно приобрести универсальныйраспылитель омывателя лобового стекла , в том случае, если не удалось найти форсунки для конкретной машины

можно только, если он выполнен надежным изготовителем

Более того, производители выпускают данные устройства для конкретных марок и моделей авто, на что также следует обратить внимание. Можно приобрести универсальныйраспылитель омывателя лобового стекла , в том случае, если не удалось найти форсунки для конкретной машины

Процесс замены распылителя не составляет труда. Он состоит из нескольких действий, которые водитель сам может выполнить:

  • для начала необходимо открыть капот и снять его обшивку;
  • затем нужно отсоединить трубки, через которые передается жидкость;
  • далее — снять старые устройства (обычно они крепятся гайками или защелками);
  • следующее действие, которое нужно выполнить — подсоединить патрубок, а затем установить форсунки, не фиксируя их окончательно;
  • после этого необходимо подсоединить обратные клапаны к шлангам омывающей жидкости, а также патрубкам форсунков;
  • затем — надежно закрепить весь механизм;
  • далее проверьте работу омывателя и отрегулируйте распылители;
  • после того, как все проверите, закрепите всю конструкцию.

, а также распылитель омывателя лобового стекла высокого качества. Удобный каталог позволит легко и быстро найти необходимый товар. Если Вам нужна помощь или консультация, наши специалисты с радостью помогут и ответят на все вопросы.

Замена форсунок

Для того, чтобы на ваз 2114 заменить форсунку омывателя, нужно:

  1. Открыть капот.
  2. Демонтировать обивку и вынуть пластиковые пистоны.
  3. Снять поролоновые прокладки, закрепленные клейкой лентой.
  4. Отсоединить накладки пластиковых деталей.
  5. Отсоединить шланги от старых форсунок.
  6. Демонтировать старые форсунки и подключить к ним шланги.
  7. Установить «в разрез» шлангов обратные клапаны.
  8. Проверить работоспособность системы.

Схема форсунок омывателя ваз 2114

После того, как новые распылители будут установлены, следует произвести их настройку.

Для этого потребуется:

  • вставить булавку или иголку внутрь форсунки;
  • если жидкость попадает на стекло слишком высоко — опустить форсунку вниз;
  • если жидкость попадает слишком низко — поднять форсунку вверх.

Таким же образом можно выполнять регулировку и по горизонтали.

Для трехструйных форсунок иностранного производства рекомендуемая настройка выглядит следующим образом:

  • боковые внешние форсунки должны быть направлены на нижние углы стекла;
  • средние форсунки должны омывать центральную часть стекла;
  • внутренние форсунки должны быть направлены на верхнюю часть стекла.

Правда, данная схема настройки является лишь рекомендацией, и каждый водитель может изменить ее по своему усмотрению.

Как выбрать жиклеры веерного типа?

форсунки веерныефорсунки веерныеЕсть мнение, что жиклеры лучше выбирать оригинальные, предназначенные именно для вашего авто. Удобство этого варианта заключается в том, что установка будет максимально корректной, без каких-либо доработок. Однако некоторых автолюбителей отпугивает высокая цена этой версии. Здесь можно сэкономить и купить универсальное устройство, которое подойдет к любой модели автомобиля.

Опять же нужно понимать, что дешевизна альтернативного прибора бывает связана с необходимостью проведения определенных доработок. Наиболее распространенные модели жиклеров:

  • Ssang Yong – каталожный индекс 785009010;
  • Volvo – каталожный индекс 30655605;
  • VW-Skoda – каталожный индекс 3b0955985;
  • Galant – каталожный индекс MR300201 или MR300202.

Указанные варианты подходят для большинства автомобилей. Есть практика тюнинга омывающей системы следующих марок авто:

  • Daewoo;
  • Mazda;
  • Toyota;
  • Subaru.

При покупке важно учесть, что комплект может состоять только из одной веерной
универсальной форсунки омывателя для автомобильного лобового стекла – вторую придется заказывать отдельно. Кроме этого, в наборе должны присутствовать:

  • тройник;
  • шланги;
  • обратный клапан.

Функционал конструкции клапана состоит в предотвращении стекания жидкости в бачок и обеспечении стабильного давления в системе. Благодаря его работе воздух не попадает в шланг и гарантируется непрерывная подача воды, т. е. дворник начинает движение уже по смоченной поверхности окна. Клапан представляет собой корпус с подпружиненным шариком, который закрывает подающее отверстие при отсутствии давления омывающей жидкости. Иногда в продаже встречаются тройники, уже оснащенные клапаном, например, от компании Mitsubishi (№ M850641).

Автолюбители в основном используют отечественные дроссели с ВАЗ 2108-2109 с каталожным индексом 21080-5208550-00. Также возможно применение импортных изделий от Volvo или Toyota (№ по каталогу 85321, 26020). Некоторые владельцы устанавливают обратные клапана от аквариумного компрессора. Несмотря на простоту решения этот вариант, как показывает практика, зарекомендовал себя надежной работой и эффективностью. К тому же в зоомаркете можно приобрести силиконовые шланги, которые не реагируют на перепады температур.

Как установить верные универсальные форсунки для омывателя автомобильного лобового стекла самостоятельно?

тюнинг брызголкитюнинг брызголкиТюнинг омывающей системы практически не вызывает никаких затруднений. В зависимости от определенной модели машины возможны моменты, когда жиклер нужно отрегулировать по высоте. В этих случаях достаточно добавить уплотнитель нужной толщины, обычно достаточно 2-3 слоев изоляционной ленты. Иногда наоборот, приходится подтачивать корпус изделия, если его нижняя часть немного шире штатного установочного места.

Перед проведением работ стоит запастись двухсторонним скотчем для установки поролоновых прокладок. Технология монтажа универсальных веерных форсунок системы омывателя лобового стекла автомобиля состоит в выполнении следующих переходов:

  • Открыть капот, при помощи плоской отвертки демонтировать пластиковые клипсы, крепящие внутреннюю обшивку и снять ее.
  • Демонтировать буферные прокладки из поролона, крепящиеся на двухстороннем скотче, и удалить все накладки пластиковых элементов.
  • Отсоединить шланги штатных жиклеров и демонтировать их.
  • Подсоединить патрубки на новые форсунки и предварительно установить их без фиксации на штатные места.
  • Надежно закрепить клапаны на шлангах разбрызгивателей.
  • Контрольная проверка работоспособности системы и ее регулировка.
  • Окончательная фиксация новых жиклеров.

Особое внимание следует уделить последним стадиям рабочего процесса, а именно – корректировке направления распыления. Это выполняется путем наклона разбрызгивателя в определенные стороны

Оптимальным результатом считается момент, когда фонтан жидкости максимально покрывает стеклянную поверхность окна, одновременно не выходя за его пределы.

Проведение очистки

Очистить форсунки омывателя от накопившейся грязи можно несколькими способами:

  1. Прочистить при помощи компрессора. Для этого следует отсоединить трубку, служащую для подвода жидкости, а внешнюю часть форсунки тщательно промыть водой с мылом до устранения всех загрязнений. После чего к ее соплу стоит подключить шланг компрессора, и начать продувку. Результатом должен стать выход грязи под действием высокого давления.
  2. Промыть с использованием шприца. Это намного более простой способ, но не настолько эффективный. Нужно набрать в него воды, вставить в сопло жиклера и промыть его, причем лучше всего делать это в обратном направлении. Имеющаяся грязь должна выйти вместе с водой.
  3. Очистить механическим способом. Для этого понадобится иголка, булавка либо провода небольшой толщины. С его помощью необходимо прочистить входное и выходное отверстие жиклера, насколько это возможно. Завершающим этапом очистки станет его промывка с использованием шприца, аналогично предыдущему варианту.

В том случае, если все эти методы не дали требуемого результата, наиболее оптимальным вариантом станет замачивание жиклеров на ночь в мыльном растворе, после чего применить один из описанных способов. Если положительного результата так и не удалось достичь, проще выполнить замену форсунки на новую.

Заключительным этапом становится промывка жиклера водой и сборка в обратном порядке.

Обогрев от двигателя

Думаю, все вы знаете, как работает двигатель. В процессе функционирования мотор активно нагревается.

И вот у автомобилистов возникла интересная мысль. Почему бы не использовать тепло, генерируемое ДВС в подкапотном пространстве, на благо стеклоомывателя. Это одновременно не требует никаких затрат, плюс эффективность такого способа очень высокая.

Единственная проблема. Такой метод подойдет не для всех автомобилей. Это актуально для машин, где жиклеры располагаются непосредственно на самом капоте. В противном случае применение этого способа не даст никакого результата.

Но если вы относитесь к категории счастливчиков, тогда вам предстоит выполнить следующее:

  • взять канцелярский нож и отрезок термостойкого изоляционного материала;
  • поднять капот, зафиксировать его;
  • нанести разметку участков под капотом, над которыми расположены форсунки;
  • нарисуйте круг или квадрат по этим точкам;
  • используя канцелярский нож, вырезаются два отверстия;
  • вряд ли у вас на капоте нет никакой изоляции, а просто голый металл;
  • по периметру отверстий фиксируется изоляция;
  • тем самым прикрываются участки среза.

Получается система естественного подогрева жиклеров узла стеклоомывателя.

Единственное, что вам остается сделать, это проверить работу вашего обновления в режиме реальных испытаний.

Для этого требуется закрыть капот, запустить мотор и дать ему прогреться до рабочей температуры. Теперь выходите из машины, и прикоснитесь к металлу капота вокруг распылителей. Если вы ощущаете тепло, тогда все работает замечательно. Форсунки точно замерзать не будут.

В чем преимущества

Да, если сравнивать с установкой новых омывателей, оснащенных подогревом, даже вариант с естественным обогревом от мотора проигрывает в плане эстетики.

Но у рассмотренного метода есть свои очевидные преимущества. А именно:

  • низкая стоимость, поскольку за выполнение пары отверстий ничего платить не нужно, а изоляцию можно найти в гараже;
  • надежность обогрева, так как ничего от электрики зависеть не будет, в отличие от омывателей с подогревом;
  • нет необходимости вносить какие-либо изменения в электрику автомобиля;
  • отсутствие каких-либо наружных изменений, поскольку следы доработки остаются с обратной стороны капота.

Используя естественный обогрев, вы экономите время и деньги, получая эффективный способ борьбы с замерзанием форсунок стеклоомывателя.

Применять такой способ или нет, дело лично каждого. А как вы решаете проблему замерзания форсунок? Делитесь своим опытом.

Подписывайтесь, оставляйте комментарии, задавайте вопросы и рассказывайте о нас своим друзьям!

(1 оценок, среднее: 5,00 из 5)

Как это работает

Зимой стеклоомыватель довольно часто дает сбой. Во многом это связано с тем, что в бачок заливается обычная вода, либо специальные жидкости, но низкого качества.

Как результат, система не работает, поскольку вода замерзает, превращается в лед, закупоривает трубки форсунок, а также сами распылители.

Некоторые автомобилисты, чтобы избежать подобных неприятностей, для стеклоомывателя в зимний период используют антифриз. Тот самый антифриз, который предназначен для работы системы охлаждения двигателя. Да, порог замерзания у такого состава выше. Но глобально это проблему никак не решает. Жидкость часто замерзает внутри жиклера (форсунки), что может негативно повлиять на работу моторчика омывателя и вывести всю систему из строя. Нам это точно не нужно.

Чтобы форсунки корректно работали при отрицательных температурах, им требуется наличие источника тепла.

В пользу современных автомобилей можно сказать, что тут проблему во многом решили. Это удалось сделать путем установки специальной системы обогрева. То есть применяются специальные распылители, с уже предусмотренной автопроизводителем системой подогрева.

Но этот обогрев жидкости встречается далеко не на всех автомобилях.

Думаю, не сложно догадаться, как проверить, есть ли на форсунках подогрев конкретно вашего авто. Если зимой они замерзли, требуется чистить и регулировать форсунки , тогда обогрева там наверняка нет.

Подобная проблема актуальна для многих автомобилей:

  • Киа Рио;
  • Форд Фокус;
  • Лада Веста;
  • Лада Калина;
  • ВАЗ 2114;
  • ВАЗ 2105;
  • Дэу Нексия;
  • Рено Логан;
  • Лада Приора;
  • ВАЗ 2110 и пр.

Наличие проблемы не означает, что ее нельзя решить.

Всего есть несколько способов. Рассмотрим их отдельно.

Recommendations

Comments 12

1. Веерные не нуждаются в регулировке, они уже идут с завода как надо. Эта была твоя первая и самая главная ошибка. 2

То что уделываются крыша и боковые стекла на стоячей машине не важно, т.к. при езде ничего подобного не происходит

1. Они легко регулируются, попробовав их отрегулировать, я получил опыт и теперь знаю, что нет там никаких фиксированных положений, насчет которых многие заблуждаются. 2. Заливается крыша, боковые стекла, капот и даже подкапотное пространство (ибо из-за неплотного прижимания форсунка протекает)! Поэтому для себя я понял, что ничего лучше стока в данном случае нет.

Думать, что обычный владелец машины, вносящий изменения в конструкцию автомобиля, умнее чем завод-производитель — это основная ошибка

Выбор форсунок подходящей модели

Все веерные форсунки омывателя лобового стекла имеют минимальный комплект необходимый для установки. Оптимальным решением будет выбор устройства, предназначенного для выбранной марки автомобиля. Если такой омыватель ветрового стекла найти не удастся, можно приобрести универсальную модель. В некоторых случаях такой комплект необходимо доработать, но небольших усилий будет достаточно для их полноценной установки и эффективной работы.

Среди производителей данной продукции можно отметить Volvo, Sang Yong и Toyota. Быстрота срабатывания омывателя лобового стекла зависит от наличия обратного клапана. Производитель не всегда предусматривает в базовой комплектации форсунок такой запорный механизм. Хотя обратный клапан не является обязательным элементом, его наличие позволяет жидкости без промедления разбрызгиваться на стекло. Можно обойтись и без таких инноваций, но тогда потребуется установить электронную схему задержки дворников для предварительного распыления жидкости.
