Гусеничный вездеход Лайка

Инструкция по сборке гусеничного вездехода

Производители кит-комплектов и отдельные мастера предлагают подробное описание сборки вездеходов на гусеничном ходу. Это один из самых сложных вариантов для самостоятельного изготовления.

Для работы понадобятся следующие детали:

1. Кузов. Его вырезают из металла по нужным параметрам или берут за основу вазовский.
2. Листы металла.
3. Двигатель, коробка передач, мосты, руль, рычаги и другие узлы ходовой части.
4. Тормозные колодки или дисковые системы.
5. Сиденья для салона, сделанные своими руками, или взятые от других автомобилей.
6. Колеса и ступицы.
7. Траки, клыки для гусениц, транспортерная лента.
8. Уголок.
9. Профилированная труба и др.

Последовательность работ следующая:

1. Собирают ведущий мост, размещая редуктор и планетарный механизм.
2. Устанавливают двигатель на раму.
3. Соединяют мотор с ведущими колесами установкой трансмиссионной передачи.
4. Надевают на механизмы корпус вездехода.
5. Собирают гусеницу из траков и клыков на основе транспортерной ленты.

Снегоболотоход

Эти вездеходы с герметичным корпусом способны плавать, передвигаться по болоту, снегу, пересеченной местности. Они бывают на колесном, гусеничном и комплексном колесо-гусеничном ходу. Для колес используют шины низкого давления.

Нефтяники, газовики, МЧС передвигаются на вездеходах заводской сборки. Охотники и рыбаки покупают готовые кит-комплекты, строят по предложенным другими изобретателями чертежам или придумывают сами конструкции амфибий и собирают самодельные агрегаты. В работе используют автомобильные комплектующие, двигатель Лифан.

Легкий и проходимый вариант

Для похода на рыбалку или за грибами нужен маленький, недорогой, но проходимый вездеход. Для этого в конструкции облегчают заднюю ось, используют укороченную базу. На основе мотоблока строят мотовездеход.

Большей мощностью обладают самодельные снегоболотоходы с автомобильным китайским или вазовским двигателем, с коробкой передач и другими узлами трансмиссии, изготовленными на предприятиях отечественного автопрома.

Основные критерии, по которым выбирают мини-вездеход:

1. Проходимость.
2. Мощность.
3. Плавучесть.
4. Грузоподъемность.
5. Нагрузка на почву.

Рекомендации

Толкач (волокушу) слишком длинным делать не стоит. Его ширина должна быть больше длины. Рекомендуется обеспечивать максимально низкую посадку ездока. Благодаря ей устойчивость поддерживается на нужном уровне, и управлять устройством будет проще

Важно понимать, что устройства с высокой посадкой водителя неустойчивы даже при небольшой скорости, если сталкиваются с малейшими неровностями

Проезд в глубоком снегу тоже сильно затрудняется. Во многих конструкциях толкач крепят на балансир и делают подвижным относительно буксировщика. Несмотря на преимущества жесткой схемы, подвижная сборка ценится за высокую проходимость. Кроме того, размещение ездока между двумя балансирами делает путешествие комфортнее

Важно: переднюю волокушу иногда цепляют сзади; в умелых руках управление при этом не сложнее – надо только использовать задний руль

Обслуживание гусеницы

Чтобы гусеничная лента работала долгое время, следует придерживаться ряда элементарных рекомендаций.

Перед тем как начать эксплуатацию (раз в сутки) обследуйте, в каком состоянии ходовая часть: «закоченевшие» катки либо ослабленные болты способны стать источником поломки гусеницы. После перерыва в эксплуатации нужно отчистить гусеницу и элементы системы подрессоривания от ледяной корки.

С течением времени гусеничная лента растягивается, и ее нужно подтягивать.

Проверять натяжку можно посредством замера провисания гусеничной ленты. Стандартным можно считать провис от 2-х до 5 сантиметров.

Чересчур сильно натягивать гусеничную ленту хуже, чем чересчур ослабить, поскольку это приводит к растяжению элемента и поломке опорников ведомой и ведущей осей.

Если гусеница прекратила совершать обороты, это говорит о поломке ходовой. Основным фактором ее торможения является неисправность опорников валов либо катков тележек вследствие проникновения влаги внутрь.

Регулярно нужно обследовать состояние ходовой, катая мотособаку руками. Она также обязана легко кататься от руки при демонтированных цепи и ремне. Раз в 12 месяцев либо через каждые 40 часов работы следует осуществлять техобслуживание ходовой части мотособак.

Техобслуживание мотора

Ключевые правила легко усвоить. Первое, что необходимо проследить, помимо заправки топливом, – уровень масла. Для этого выкручиваем заглушку и смотрим щуп. Добавляем масло до необходимого уровня. Меняем масло через каждые 5 бензобаков израсходованного топлива.

Часто случающаяся неполадка – засорение воздухофильтра снежными мельчайшими частицами либо появление ледяной корки. Признаки – нестабильная работа, дымление, плохо запускается. Просушите фильтр либо установите новый.

Натяжка цепи

Цепь мотособаки сообщает вращательные движения с ведущей звездочки на звездочку, соединенную с ведомым звеном, она не должна быть чересчур натянута, поскольку растет нагрузка на подшипники ведомой части вариаторной КП, а также нельзя допускать ее провисания. Натяжка цепи производится подъемом/опусканием правой доли ступицы, ведомой части вариаторной КП. Со временем цепь способна растягиваться, ее следует натянуть.

Техобслуживание трансмиссии

Защищайте вариаторную КП и ее ответную часть от грязи, контролируйте чистоту и целостность дисков из алюминия, цепи и ремня привода вариаторной КП, обтирайте тряпочкой после завершения каждого выезда, предохраняйте от попадания масел на ремень и диски. Производите смазку вала и щек при потребности. Излишнее количество смазочных материалов способно вызвать неполадки.

После любой поездки мойте цепь бензином и смазывайте либо обтирайте цепь и профилированные колеса. Всегда желательно брать с собой резервную цепь.

Следите за стяжкой разъемных соединений, чистите и давайте просохнуть мотособаке после любого выезда, храните в горизонтальном положении в сухом проветриваемом месте, и ваш мотобуксировщик будет служить без поломок многие годы.

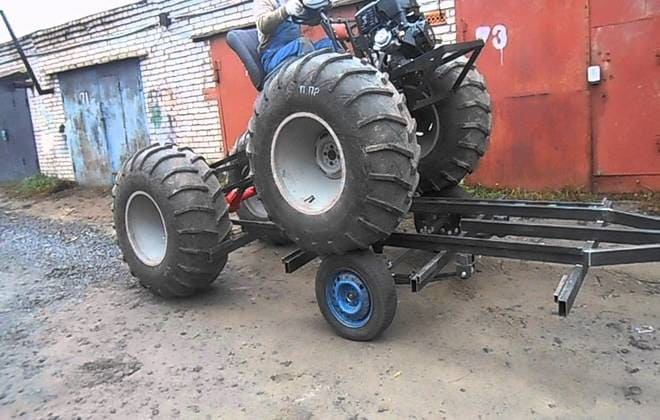

Самодельный вездеход из готового мотоблока

Данный агрегат имеется во многих домашних хозяйствах. Универсальный механизм используется для решения целого ряда задач в зависимости от того, какое установлено сменное оборудование: отвал для расчистки дорог от снега, культиватор, плуг, мульчер и т.д. Внеся небольшие изменения в конструкцию, можно превратить сельскохозяйственное приспособление во внедорожник.

Необходимые элементы

Желающему сделать каракат из мотоблока своими руками потребуются:

1. Уголок.
2. Круглая и профилированная труба.
3. Камеры от грузового автомобиля, например ГАЗ-53.
4. Колесные диски от легковой машины ВАЗ.
5. Рулевая колонка.
6. Ступицы.
7. Болты с гайками, саморезы.
8. Арматурные стержни, стальная проволока.

Кроме слесарных инструментов, понадобятся сварочный аппарат, болгарка и дрель.

Каждый комплект сопровождается спецификацией, что упрощает подготовку материалов и оценку финансовых затрат.

Создание каркасной рамы

Прямоугольный остов собирается из профилированной трубы, усиливается уголком. Заготовки соединяют при помощи сварки. Следует точно выдержать указанные в чертежах размеры, чтобы в конструкции не было перекосов.

Если остов делают из 2 частей с поворотным кулаком между ними, то ригели задней сводят к месту перелома в виде треугольника. Это позволит увеличить угол поворота.

Блок двигателя

К раме приваривают толстую стальную пластину с предварительно высверленными отверстиями. К ней прикручивают силовую установку от мотоблока.

Рядом с мотором размещают генератор и аккумулятор.

Сборка ходовой части

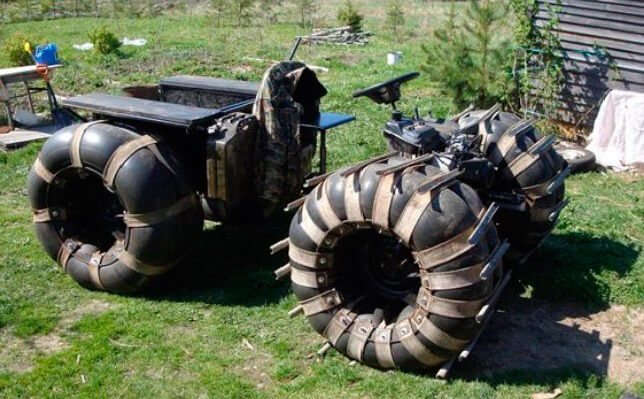

Для установки резины от ГАЗ-53 требуются колеса увеличенного диаметра.

Их изготавливают в такой последовательности:

1. К дискам от автомобиля ВАЗ равномерно по всей окружности приваривают 6-8 отрезков профилированной трубы, уложенных поперек (параллельно оси).
2. На концы тяг наматывают арматуру в виде кольца и закрепляют сваркой.
3. Во внутреннее пространство кругов помещают несколько концентрических колец, изготовленных из проволоки. Всех их объединяют в цельную конструкцию посредством спиц, ориентированных от центра колеса к краю. Точки пересечения круглых и лучевых деталей проваривают.

На получившиеся катки надевают шины от грузовика.

Далее выполняют действия:

1. Крепят на раме трансмиссию от «Жигулей».
2. Собирают задний мост и рулевой механизм.
3. Устанавливают тормозной барабан от мотоцикла «Восход».
4. Крепят колеса.

Давление в шинах подбирают опытным путем.

Финальный этап

В конце процедуры металлическую раму внедорожника ошкуривают, грунтуют и красят. Спереди прикручивают фару для езды в ночное время.

Общий принцип изготовления

Чем тщательнее подготовлены чертежи, тем проще будет реализация планов. Кроме размеров и других технических параметров, утверждают критерии комфорта и необходимые дополнения. Поэтапно проверяют сборку для уточнения технологических операций. Итоговые данные используют для составления перечня покупок. Если сложно сделать инженерный расчет, обращаются к специалистам либо пользуются опубликованными готовыми решениями.

Без финишной покраски выполняют ходовые испытания. На завершающем этапе монтируют светотехнику и зеркала заднего вида, устанавливают пассажирские сиденья и обшивку салона.

На двигателе или мотоблоке

Чтобы выбрать силовой агрегат для колесного вездехода, применяют формулу Мдв=0,001*Муд*Нп, где:

• Мдв — мощность двигателя в л. с.;
• Муд — удельная энергетическая насыщенность (от 20 до 35);
• Нп — полезная нагрузка (суммарная масса транспортного средства, пассажиров, груза).

При Нп=1200 кг подойдет мотор от 24 л. с. (0,001*1200*20) до 42 л. с. (0,001*1200*35). Следует помнить о том, что при большей мощности агрегат выполняет свои функции с меньшей нагрузкой. Частое применение высоких оборотов ускоряет износ деталей, увеличивает вероятность поломок. По результатам приведенного расчета можно выбрать мотор ЗАЗ или аналог.

Отдельно уточняют, какой крутящий момент (Мкр) обеспечит подходящая трансмиссия.

Пример упрощенной схемы вычислений:

• Мкр двигателя — 3,5 Кгс/м;
• радиус колеса (Рк) — 0,75 м;
• расчетный коэффициент (К) — соответствует усилию в точке контакта с трассой при прямом приводе — К=(1/Рк)*Мкр=(1/0,75)*3,5=4,67;
• полная масса (Нп) — с учетом потерь в редукторах увеличивается на 20% — 1200*1,2=1440 кг;
• общее передаточное число (Пч) всех компонентов трансмиссии — составит Пч=Нп/К=1440/4,67=313.

Эксперты рекомендуют делать точный расчет с минимальной скоростью движения 1 км/ч при частоте вращения коленвала 1000 об/мин.

Как сделать ходовую часть

Сложное изготовление компенсируют преимущества независимой схемы подвески.

Допустимо применение рамы старого автомобиля (мотоцикла). Новую силовую конструкцию создают из стальных труб. Герметичную нижнюю часть корпуса, сваренную из листового металла, можно использовать в качестве несущего элемента силового каркаса.

Что лучше — колесный или гусеничный вездеход

Отечественные компании предлагают несколько разновидностей снегоболотоходов. Некоторые образцы оснащены колесами, другие — гусеницами. Иногда встречаются и комбинированные модели колесно-гусеничных вездеходов, однако чаще всего их собирают по заказу. Чтобы определить, какое транспортное средство является наиболее эффективным в условиях бездорожья, нужно ознакомиться с сильными и слабыми сторонами каждого образца.

К преимуществам колесных транспортных средств относят следующее:

• возможность передвижения по грунтовому или асфальтовому покрытию;
• масса автомобиля на колесах меньше, чем на гусеницах;
• расходуют меньше топлива;
• ходовая часть таких машин устроена легче, чем у аналогичных гусеничных моделей, поэтому ремонтировать и обслуживать их проще, особенно в полевых условиях;
• несмотря не меньший вес устройства, вездеход может перевозить такое же количество пассажиров и грузов, как оппонент;
• колеса не приносят большого вреда растительности;
• легко передвигаются по воде.

Сильными сторонами гусеничного вездехода считается следующее:

• максимальная проходимость — он пройдет там, где не справится ни один другой транспорт (целина, болотистая местность, талый рыхлый снег и т.д.);
• звенья цепи складываются в двух плоскостях, что обеспечивает плавность движения, вездеход ползет по поверхности, как змея;
• транспортное средство способно преодолевая высоты, которые приравниваются к габаритам самой техники;
• ряд машин оборудован гусеницами, которые не вредят асфальтовому покрытию и не требуют дополнительного разрешения для передвижения по шоссе;
• остальные модели оснащены специальной резиновой «обувью», которая позволяет двигаться по обустроенным дорогам.

Сказать однозначно, что лучше — гусеницы или колеса, достаточно сложно. Выбор зависит от условий эксплуатации.

Если же речь идет о простых грунтовых дорогах в загородной местности, то колесного транспорта будет более чем достаточно.

Особенности устройства

Основная задача болотоходов на гусеницах заключается в передвижении по непроходимой местности, там, где не может проехать ни одно другое транспортное средство. Они способны преодолевать высокие препятствия с уклоном в 30°, снежные заносы, вечную мерзлоту, пересеченную местность тундры, болота и проезжать по дну водоемов. Транспорт имеет особую конструкцию, которая делает его мощным, надежным, безопасным, простым в управлении и достаточно маневренным.

Большинство моделей имеет полностью герметичный корпус, что позволяет применять транспортное средство в самых неблагоприятных условиях. Также производители могут оснастить технику дополнительным оборудованием, что превратит грузовую машину в механизм специального назначения — пожарный или спасательный автомобиль, буровую установку и т.д. Гусеницы обеспечивают точное и прочное сцепление с поверхностью грунта, за счет чего вездеход может пройти там, где застрянет любой колесный автомобиль.

Как сделать болотоход своими руками?

Приобрести болотоход можно в специализированных магазинах, многие рыболовы делают такое устройство самостоятельно. Это позволяет воплотить все нужные требования и смастерить устройство по личным предпочтениям.

Для самостоятельного изготовления следует соблюдать следующие этапы:

1. Сделать все необходимые чертежи и подготовить материалы.
2. Сделать раму для будущего вездехода.
3. Подготовить подвеску.
4. Монтировать колеса.
5. Установить двигатель.
6. Смонтировать систему проводки и освещения.

На последнем этапе проводится проверка устройства и устраняются все недостатки.

Выбор двигателя

При выборе двигателя нужно учитывать мощность устройства и его размеры.

Могут быть использованы следующие виды двигателей:

• двигатель от мотоцикла – применяется, если конструируется небольшое средство на одного человека. Однако многие рыболовы не советуют использовать такой вид двигателя, болотоход должен иметь возможность преодолевать большие нагрузки, с чем обычный мотоциклетный двигатель не справится;
• автомобильный двигатель – применяется очень часто, особенно если это марка автомобиля «ЗАЗ». Устройства имеют высокий уровень мощности и тяговых способностей, что позволяет применять болотоход даже в экстремальных условиях;
• двигатель от мотоблока или небольшого трактора. Является частым случаем, так как такие устройства отвечают всем необходимым условиям.

Полезно знать! Среди двигателей часто применяется именно автомобильный, так как его проще приобрести в подержанном состоянии. Использование подержанного двигателя возможно, если перед этим устройство прошло капитальный ремонт.

Ходовая часть

При монтаже ходовой части важно подобрать качество метала и соблюсти все мелочи, которые будут влиять на комфорт передвижения и длительность эксплуатации. Изготавливается ходовая часть с использованием уголков, листов прочного металла

Также в конструкции могут быть использованы металлические трубы. Используются сцепные рамы, однако многие рыболовы применяют рамы из старых транспортных средств, меняя их конструкцию по своему усмотрению.

Гусеница или шины

Чаще на самодельные болотоходы устанавливают шины, это связано с легким монтажом и доступностью деталей. Влияющие на выбор факторы:

1. Гусеницы — более сложный тип конструкции, однако имеют больше преимуществ при перемещении в труднодоступных местах. К минусам можно отнести большой расход топлива у гусеничных машин. Все детали придется собирать вручную, т.к. на заводах такие ходовые части практически не выпускаются.
2. Болотоходы на шинах низкого давления — более реалистичный и выполнимый вариант. Времени и средств на сборку тратится меньше, такая ходовая часть технически проще, не возникает проблем с приобретением запасных элементов.

При выборе гусениц или шин каждый пользователь индивидуально рассматривает данный вид вопроса. Гусеницы являются более сложным видом конструкции, однако в процессе перемещения по непроходимым местам имеют большее преимущество, нежели шины.

Шины для болотохода используются намного чаще, связано это с доступностью детали и более простым монтажом.

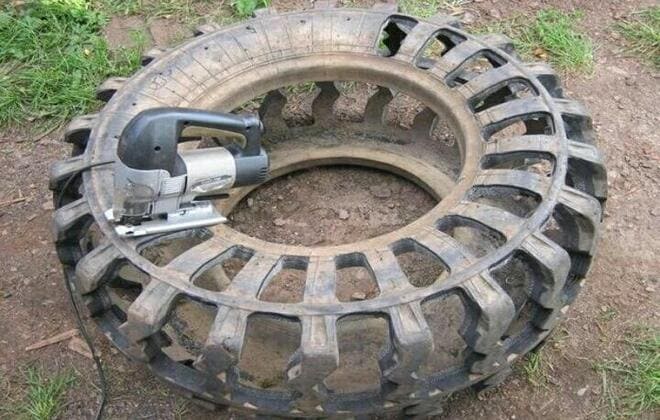

Как изготовить колеса для болотохода своими руками

Нужно подготовить покрышки от грузового транспорта. Их следует вымыть и просушить. Дальнейшие действия:

1. Сделать надрез и вытянуть проволочный корд с помощью пассатижей. Белым маркером нанести рисунок (орнамент «елочка»).
2. Строительным ножом сделать надрезы по периметру рисунка. Ободрать отслоившуюся резину, используя лебедку.
3. Отшлифовать поверхность получившейся камеры.
4. Для создания шинного каркаса сварить диски с пластинами, отшлифовать. Надеть на каркас камеру, подкачать.

Как сделать прицеп для болотохода

Изготовление прицепа позволит перемещать грузы. Для этой цели подойдет простая конструкция. Ее можно собрать из металлического уголка, подойдут и элементы с мотоблока. Для фиксации используется сквозной штырь с нижним замком.

Источники

• https://SpecMahina.ru/vezdehod/samodelnye-na-gusenitsah-i-shinah.html
• https://TraktoraMira.ru/vezdehody/samodelnyj-gusenichnyj-vezdehod.html
• https://grifon-kamaz.ru/zapchasti/samodelnyj-vezdehod-na-gusenitsah.html
• https://activefisher.net/kak-sdelat-bolotohod-svoimi-rukami-process-izgotovlenia-certezi/
• https://EasyTravelling.ru/vsya-ryba/chertezhi-bolotohoda.html
• https://bagorik.ru/aksessuari/bolotoxod-svoimi-rukami.html
• https://SpecMahina.ru/vezdehod/kak-sdelat-bolotohod-na-gusenitsah-ili-shinah-nizkogo-davleniya.html

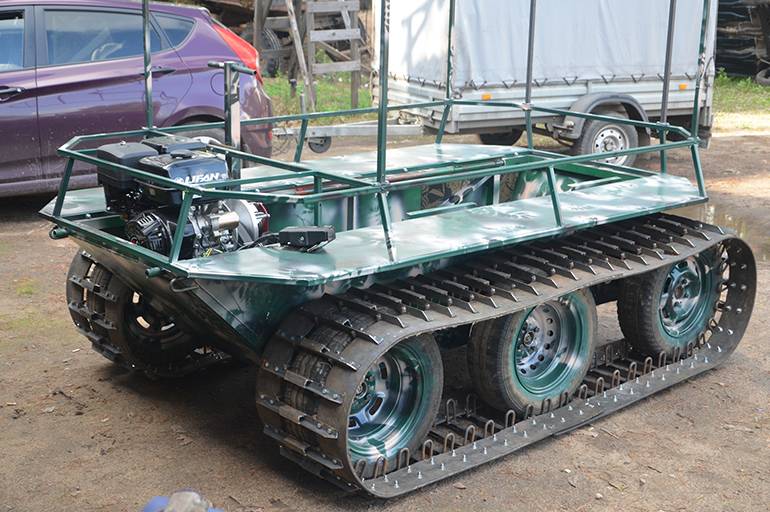

Гусеничный вездеход «Сибиряк»

Сибирский болотоход от компании «Вездеход 54» отличается уменьшенными габаритами и весом, позволяющими перевозить машину в прицепе. Вездеход предназначен для охотников и рыболовов, нуждающихся в утилитарной технике для преодоления заболоченных участков местности. Конструкция машины позволяет преодолевать водные преграды, корпус защищен от проникновения жидкости извне. Для изменения направления движения используются рычаги, соединенные с тормозными механизмами дискового типа, позаимствованными у автомобиля ВАЗ-2108.

Конструкция

Вездеход построен на основе сварного металлического корпуса с дополнительными усилителями, на боковинах которого установлены 3 стандартных автомобильных колеса с пневматическими шинами. Поверх покрышек установлена резиновая гусеничная лента с металлическими шпорами и предохранительными выступами. Крутящий момент передается за счет силы трения, что позволило упростить конструкцию.

В передней части корпуса расположен 1-цилиндровый бензиновый двигатель Lifan190F, развивающий мощность до 15 л. с. Мотор оснащен вентилятором для принудительного охлаждения, запуск осуществляется вручную или электрическим стартером с дистанционным управлением. В состав трансмиссии включено ременное сцепление типа «сафари», механическая коробка скоростей и ведущий мост от автомобилей «Жигули». На фронтальной части корпуса предусмотрены точки крепления электрической лебедки, позволяющей самостоятельно вытащить застрявшую технику из грязи или снега.

Водитель и пассажир сидят на жестком сидении, обшитом кожзаменителем. Предусмотрена установка плоского ветрового стекла, механизм очистки отсутствует. В задней части кузова перевозятся грузы или дополнительные пассажиры. Для защиты людей и содержимого кузова возможна установка брезентового тента, в котором предусмотрены целлулоидные оконца. Тент крепится на кузове и раме ветрового стекла с помощью ремней. Машина оснащена светодиодными фарами головного света, источником питания являются генератор (находится на моторе) и аккумуляторная батарея.

Технические характеристики

Основные параметры машины:

• длина корпуса — 2500 мм;
• ширина (по кромкам гусеничных лент) — 1800 мм;
• высота (с тентом) — 1300 мм;
• размерность колес — 175/70R13;
• ширина гусеницы — 400 мм;
• масса снаряженная — не менее 500 кг;
• грузоподъемность — 300 кг;
• максимальная скорость — до 28 км/ч.

Какими бывают самоделки

На стадии подготовки следует решить, будет ли техника эксплуатироваться на дорогах общего пользования.

Транспортное средство должно соответствовать действующим нормам безопасности, что подтверждается результатами сертификационных испытаний.

Самособранные вездеходы для передвижения по бездорожью можно зарегистрировать в Гостехнадзоре по следующей схеме:

• разрабатывают технические условия;
• собирают документы, подтверждающие права на силовой агрегат и другие функциональные узлы;
• проходят процедуру сертификации в специализированном предприятии.

Собранные документы передают для оформления паспорта самоходного транспортного средства. Отсутствие регистрации наказывается штрафом — от 1500 до 2000 руб. для физлиц.

Если не учитывать официальных требований нормативов безопасности, изготовитель самоделки вправе применять любые конструкторские решения:

• установить 10 колес или выбрать классическую формулу 4х4;
• вместо механической КПП — поставить комфортный автомат.

Высокой проходимостью отличаются вездеходы, оснащенные шнекороторными движителями.

Однако на практике чаще всего применяют 2 схемы внедорожников:

• на гусеницах;
• на пневматиках — шинах с пониженным давлением.

Для удешевления проекта и простоты обслуживания самоделку оснащают механической коробкой переключения передач, простыми приборами контроля. При создании чертежей рекомендуется объективно оценивать собственные знания и навыки, чтобы исключить ошибки вместе с чрезмерными затруднениями в процессе сборки.

На гусеничном ходу

Транспортные средства этой категории отличаются:

• хорошей проходимостью;
• ограниченными скоростными характеристиками;
• увеличенным потреблением топлива;
• сложностью изготовления.

Гусеницы подходят для оснащения тяжелого вездехода с большой грузоподъемностью.

На шинах низкого давления

Типичный колесный снегоболотоход — легкая конструкция, которую несложно собрать самому при наличии слесарных навыков. Для основы конструкции можно взять раму и двигатель дорожного мотоцикла. Штатную вилку удлиняют. При отсутствии кабины и других сложных дополнений постройка подобного транспортного средства будет выполнена за несколько месяцев при минимальных затратах.

Авто самоделки

Вадим Корниенко из Ростова на Дону, переоборудовал свою старую Ниву в плавающий вездеход амфибию.

По случаю удалось дешево купить автомобиль Нива 1984 года выпуска. Правда, кузов пребывал в весьма удручающем состоянии, крылья отгнили, пол в дырках, да и к тому один из мостов был оторван, но по технической части все более менее работало.

На эту авто самоделку, владельца внедорожника, на проект по созданию плавучей амфибии его вдохновили ещё советские разработки «водоплавающих ВАЗ-2121» такие машины были созданы, но так и остались выпущенными в единичных экземплярах.

Главная работа заключалась в «реанимации» кузова, а поскольку на машине живого места не осталось приходилось много работать болгаркой. Цели сделать машину для «музея» не было, поэтому все преобразования носили чисто практический характер. отсек под раздатку и кпп сделали изолированными, для этого использовали металл толщиной 2 мм.

Из листа 1 мм, были изготовлены поплавки передний задний и боковые. Хотел чтобы авто не сильно отличалась от обычной Нивы, потому бампера сделал не сильно выступающие. Передний примерно на 70 литров, задний чуть больше. У Нивы амфибии 2122, герметичность дверей обеспечивается за счет уплотнительных резинок. Но со временем резинки усыхаются и будут пропускать. Потому решено было двери чуть укоротить и сделать боковые поплавки.По моим расчетам вода не должна доходить до нижней кромки дверей. Забегая вперед скажу, что так и получилось и в расчетах я не ошибся.

Тут пришлось повозиться. Порог срезан и перенесен вверх на 30 см. Арки крыльев вырезаны с расчетом на 31-е колеса.

Так-как двигатель и радиатор находятся в замкнутом пространстве, что бы двигатель не перегревался, решил перенести радиатор наружу. Охлаждаться двигатель будет лучше. Закрою радиатор декоративной решеткой и вентилятор поставлю. На месте радиатора разместился резонатор глушителя, а глушитель под капотом и труба выведена по боковой кромке лобового стекла. Штаны глушителя и резонатор будут соединены через гофру. Генератор само собой наверх (кронштейны я уже с закрытыми глазами делаю).

Чтобы раздатку и кпп не залило водой, пришлось сделать герметичный короб из листового металла. Коробка с раздаткой находятся в замкнутом объеме, следовательно будут греться. На ниве 2122 это было большой проблемой. В общем сделал охлаждение проточным воздухом. Пришлось перевернуть радиатор печки. На его месте короб воздуховода. Ну и вентилятор поставил. Осталось пластиковые короба прокинуть и выход воздуха будет за бортом.

В качестве главного движителя был использован шнек, который приварили на кардан, таким образом «Нива» на воде приводится в движение и колесами и импровизированным шнеком.

Помпа для откачки воды 12в (50 л/мин ) установлена в поддон, а шланг выведен в левом крыле. Проверил, качает хорошо. Спокойней будет на воде.

Конечный результат получился следующим: «Нива» и плавает и передвигается по суше. На воде на 4-й передаче без понижайки при 1600 оборотах, навигатор показал 4,6 км/ч. Плывет даже против течения (правда безветренная погода). Что довольно неплохо.

Видео: «Нива» плывёт по реке.

Автор самоделки: Вадим Корниенко. г. Ростов-на-Дону.

Поделиться в соц. сетях

Популярные самоделки на нашем сайте

• Вездеход из Оки своими руками
• Гусеничный УАЗ «Ухтыш» плавающий снегоболотоход
• Багги вездеход своими руками
• Гусеничный вездеход своими руками: фото, видео
• Самодельный вездеход «Зелёный монстр»
• Самодельный вездеход на шинах низкого давления из…
• Самодельный вездеход из «Оки»
• Самодельный гусеничный вездеход
• Самодельный вездеход из ГАЗ-24
• Трехколесный вездеход на шинах низкого давления
• Вездеход на шинах низкого давления: (37 фото)
• Самодельный вездеход каракат из мотоцикла
• Вездеход из мотоблока своими руками
• Самодельный вездеход с двигателем ВАЗ-2108

А крыша — от «Москвича»

К воплощению замысла он приступил в 2019 году, и на создание необычной машины у Ивана Сардаева ушло полтора года. Большая часть деталей в вездеходе С-10, такое название дал своему детищу изобретатель — от «Жигулей» различной модели. Задний мост, мотор и коробка передач — от «классики», катки в гусеницах — колеса от одиннадцатой модели ВАЗа. Многие детали собирались по соседям, которые, к слову, восхищаются золотыми руками мастера, или подбирались на авторазборах и пунктах приема металла. Крыша вездехода — от «Москвича», а вот гусеницы полностью до последней детали пришлось продумывать и собирать самому. Для них изобретатель даже был вынужден купить транспортерную ленту в магазине. Снегоход на пневматике — еще одна машина, собранная руками телемастера из Топок.

В общей сложности на те или иные покупки для своего детища Иван Васильевич потратил более 30 тысяч рублей. — Больше всего пришлось повозиться с гусеницами, — признается пенсионер. — Это была очень кропотливая работа, которая потребовала особой тщательности. Ведь там что не так согнешь, чуть промахнешься и все, либо зубья будут цепляться, либо лента съезжать, и в обоих случаях машина не поедет.
