КАК ЗАМЕНИТЬ ВОЗДУШНЫЙ ФИЛЬТР
С выбором элемента для фильтрации воздуха вроде бы определились, давайте поговорим о том, когда и как проводится замена воздушного фильтра на ВАЗ 2114. Инструкция по эксплуатации автомобиля предписывает проводить эту операцию через 10-15 тысяч км пробега. Величина пробега машины, ни в коем случае не должна быть более 30 тысяч км.
На срок эксплуатации сильно влияют условия, в которых ему приходится работать. Иногда замена воздушного фильтра на ВАЗ 2114 производится значительно раньше. К этому может привести длительная эксплуатация машины в условиях сильной запылённости местности. Некоторые специалисты рекомендуют продувать его для продления срока службы. Это можно сделать, но как временный выход из создавшегося положения. В ближайшее время «продутый» элемент нужно заменить. Чтобы была правильно выполнена замена воздушного фильтра на ВАЗ 2114 инжектор, необходимо приготовить инструменты и всё остальное для замены:
- Новый воздушный фильтр;
- Рабочую одежду;
- Крестообразную отвёртку для открытия корпуса;
- Ветошь для протирки корпуса.
Если всё это подготовлено, можно приступить к работе. Это можно сделать таким образом:
Необходимо открыть капот и отсоединить клеммы от аккумуляторной батареи;
Далее вам необходимо отжать фиксаторы на корпусе и отсоединить датчик массового расхода воздуха. Это делают в целях предотвращения его случайной поломки.
Затем необходимо отсоединить впускной патрубок. Для этого достаточно ослабить хомут на нём. Опытные водители этого не делают, а просто аккуратно приподнимают крышку корпуса вместе с патрубком.
Для снятия крышки корпуса необходимо отвинтить четыре винта, которые крепят её к корпусу, с помощью крестообразной отвёртки.
Когда крышка снята, достают из него старый фильтр.
В корпусе имеется мелкий мусор, пыль и грязь, их необходимо удалить любым подручным способом.
Следующим шагом будет установка воздушного фильтра в корпус. Она также имеет свои небольшие особенности. Как правильно установить, воздушный фильтр написано в инструкции по эксплуатации, но на всякий случай напомним. Внутри корпуса имеется указатель правильного расположения фильтрующего элемента в виде стрелки
Располагают в нужном направлении гофры фильтра и укладывают его в корпус;
Необходимо перед установкой крышки на свое место, обратить внимание на состояние уплотняющей резиновой прокладки. При необходимости её нужно заменить новой;
Ставят на своё место крышку корпуса и завинчивают крепящие её болты.
Далее водителю необходимо поставить на свои места датчик массового расхода воздуха и патрубок
На этом работа по замене фильтра закончена.
В заключение хочется несколько слов сказать о таком новомодном увлечении автолюбителей, как установка воздушного фильтра с нулевым сопротивлением. Его установка позволяет увеличить мощность мотора за счёт увеличенного наполнения рабочих цилиндров топливовоздушной смесью.
Такой элемент нуждается в пропитке специальным раствором, причём это делать нужно с особой осторожностью. Если эта жидкость попадает на датчик массового расхода воздуха, он не сможет адекватно реагировать на изменение потока воздуха и начнутся перебои в работе двигателя
Почему нужно своевременно менять воздушный фильтр
Если воздушный фильтр не сможет улавливать пыль, то песчинки начнут просачиваться в рабочие камеры мотора и плавиться в них. Продукты плавления будут оседать на деталях «движка», снижать их ресурс.
Признаки засорения воздушного фильтра:
- значительная потеря мощности авто: воздуху труднее проникать в рабочие камеры ДВС;
- возрастает расход бензина. В реальном выражении при засоренном фильтре расход увеличивается в среднем на три литра;
- затрудненный пуск мотора даже в теплую погоду;
- двигатель плохо «тянет», не способен развить высокие обороты;
- увеличивается детонация топлива.
Езда с отжившим свое воздушным фильтром влечет резкий скачок износа свечей зажигания; дополнительно будут проявляться сбои в работе электронного блока управления двигателем. Зачастую забившийся «воздушник» является причиной включения индикатора «Check Engine».
Своевременно менять фильтрующий элемент необходимо еще и по причине того, что он очищает воздух поступающий из окружающей среды в салон.
Замена воздушного фильтра Ваз 2114
Воздушный фильтр Ваз 2114 — ключевой компонент системы защиты ДВС. Фильтр не позволяет пыли, сору, прочим инородным телам попадать в рабочие камеры мотора; помогает сохранять его функциональное состояние.
Воздушный фильтр — это расходный материал: в процессе эксплуатации он забивается, подвергается различным воздействиям и со временем появляется необходимость его замены. Заявленный ресурс «воздушника» — 30 000 км, но эксплуатационная практика показывает, что в реальности фильтр меняют каждые 15-20 тысяч пробега.
На модель «2114» устанавливаются воздушные фильтры панельного типа. В эпоху карбюраторных моторов на автомобили ставились большие круглые фильтры. Панельная конструкция позволила оптимизировать габариты детали и улучшить эксплуатационные свойства фильтрующего элемента.
Почему кидает масло в воздушный фильтр ВАЗ 2109: причины и их решение
В случае, если вы во время осмотра обнаружили масло в воздушном фильтре ВАЗ 2109, то это может говорить о серьезных проблемах. Для того, чтобы устранить эту неисправность, для начала нужно знать не только пробег авто, но и еще целый ряд факторов.
Для того, чтобы определить и устранить данную неисправность, нужно иметь четкое представление о воздушном фильтре и понимать, для чего он предназначен.
Многие считаю, что воздушный фильтр — это обычный узел и не нуждается в особом уходе. В особенности, если у него современный, дорогостоящий воздухоочистительный элемент. Вследствие этого многие автомобилисты нечасто проверяют его состояние и ездят, пока он не станет похож по виду на обычную тряпочку. Что бывает вследствие подобного безразличия — знают не все. В этой статье мы коснемся вопроса, что собой представляет воздушный фильтрующий элемент ВАЗ 2109 и для чего именно он предназначен.
Для того, чтобы образующаяся горючая смесь в двигателе ВАЗ 2109 с карбюратором или инжектором сгорала полностью, нужно, чтобы в ней содержание воздуха было выше, чем содержание горючего в 15-20 раз. Как правило, автомобиль на сто километров потребляет около пятнадцати кубометров атмосферного воздуха, в котором могут находяться частички пыли, песчинки, семена растений и другой сор. Без фильтра эти частички могут оказаться внутри мотора, независимо, какая в нем система впрыска: инжектор или карбюратор, и впоследствии будут оказывать на трущиеся детали абразивное действие, что приведет их к преждевременному износу.
Для решения этой проблемы и предназначен воздушный барьер на ВАЗ 2109. Кроме своего главного назначения, он в свой черед отлично справляется с функцией глушителя и охладителя горючего.
При регламентной замене воздушного фильтра некоторые автолюбители не могут понять, откуда в нем появилось масло. Естественно, возникает недоумение — «Как оно здесь оказалось?».
Сальники различных типов
Для того, чтобы понять, нужно немного разобраться в устройстве двигателя внутреннего сгорания с карбюратором и инжектором — непосредственная связь сразу будет обнаружена. При этом чем больше двигатель проработал, тем больше проявляется связь. Вопрос в образовании картерных газов, которые появляются при сгорании горючего, попадающего в картер двигателя. Обычно они полностью выводятся из цилиндров, но по причине сильного износа мотора, закоксованости, залегания колец значительная часть газов остается внутри, создавая тем самым повышенное давление, что влечет за собой порчу сальников. Поврежденные сальники приводят к тому, что мотор начинает расходовать масло. Рассмотрим каждый случай более детально — для двигателей с инжектором и карбюратором на ВАЗ 2109 они очень похожи.
- Большой износ поршневых колец двигателя с карбюратором и инжектором приводит к неудовлетворительному сбору лишней смазки, попадающей из цилиндра в картер. Появляется повышенное давление, вследствие чего происходит выдавливание масла посредством маслоотражателя и вентилирующего клапана. Забитый сток основного отражателя масла ВАЗ 2109 не дает возможности смазке возвратиться в картер, вследствие этого она выходит с картерными газами.
- Забитые пути, которые выводят газы с картера за пределы дросселя, как следствие — смазка с газами оказывается в фильтре.
Шланги, через которые масло может оказываться в фильтре
Забитый воздухоочищающий материал. Силовому агрегату недостаточно воздуха, в результате он подсасывает из всех имеющихся источников, к примеру, из картера.
Для начала необходимо провести проверку компрессии силового агрегата ВАЗ 2109. Основными показателями осложнений с кольцами или поломками в поршневой системе может стать дым, имеющий темный либо синий оттенок, или постоянное уменьшение уровня смазки.
В случае, если с компрессией все в порядке, значит причина менее сложная. Вполне вероятно, что виной всему — забитый фильтрующий элемент либо забитые шланги, выводящие газы с картера. В данном случае необходима замена фильтра и промывка либо смена шлангов, выводящих газы с картера.
Не забывайте, смазка в воздухоочистительном элементе — это признак надвигающейся большой проблемы, вследствие которой двигатель может полностью выйти из строя, и потребуются немалые средства для капитального ремонта. Есть одно неписаное правило, согласно которому профилактика какого-либо узла — всегда намного дешевле его ремонта. Вследствие этого почаще заглядывайте и проводите проверку основных узлов своей машины. Это даст возможность вам своевременно определить поломку на ранней ее стадии, что в итоге сэкономит вам деньги.
В этом видео показано, откуда может появиться масло в фильтре ВАЗ 2109 и что нужно делать в такой ситуации.
Фильтр воздушный ВАЗ 2114
Поступающий камеру сгорания воздух подлежит обязательной очистке от пыли и абразивных частиц. Для этих целей в конструкции ВАЗ 2114 предусмотрен специальный фильтр. Его наличие существенно увеличивает ресурс силового агрегата.
Эксплуатация автомобиля сопровождается постепенным загрязнением фильтра. Его пропускная способность снижается.
Это приводит к уменьшению мощности двигателя, ухудшению динамических показателей транспортного средства, а также возрастанию потребления бензина. Поэтому для нормальной работы мотора требуется периодическая установка нового фильтрующего элемента.
КАК ЗАМЕНИТЬ ВОЗДУШНЫЙ ФИЛЬТР
С выбором элемента для фильтрации воздуха вроде бы определились, давайте поговорим о том, когда и как проводится замена воздушного фильтра на ВАЗ 2114. Инструкция по эксплуатации автомобиля предписывает проводить эту операцию через 10-15 тысяч км пробега. Величина пробега машины, ни в коем случае не должна быть более 30 тысяч км.
На срок эксплуатации сильно влияют условия, в которых ему приходится работать. Иногда замена воздушного фильтра на ВАЗ 2114 производится значительно раньше. К этому может привести длительная эксплуатация машины в условиях сильной запылённости местности. Некоторые специалисты рекомендуют продувать его для продления срока службы. Это можно сделать, но как временный выход из создавшегося положения. В ближайшее время «продутый» элемент нужно заменить. Чтобы была правильно выполнена замена воздушного фильтра на ВАЗ 2114 инжектор, необходимо приготовить инструменты и всё остальное для замены:
- Новый воздушный фильтр;
- Рабочую одежду;
- Крестообразную отвёртку для открытия корпуса;
- Ветошь для протирки корпуса.
Если всё это подготовлено, можно приступить к работе. Это можно сделать таким образом:
Необходимо открыть капот и отсоединить клеммы от аккумуляторной батареи;
Далее вам необходимо отжать фиксаторы на корпусе и отсоединить датчик массового расхода воздуха. Это делают в целях предотвращения его случайной поломки.
Затем необходимо отсоединить впускной патрубок. Для этого достаточно ослабить хомут на нём. Опытные водители этого не делают, а просто аккуратно приподнимают крышку корпуса вместе с патрубком.
Для снятия крышки корпуса необходимо отвинтить четыре винта, которые крепят её к корпусу, с помощью крестообразной отвёртки.
Когда крышка снята, достают из него старый фильтр.
В корпусе имеется мелкий мусор, пыль и грязь, их необходимо удалить любым подручным способом.
Следующим шагом будет установка воздушного фильтра в корпус. Она также имеет свои небольшие особенности. Как правильно установить, воздушный фильтр написано в инструкции по эксплуатации, но на всякий случай напомним. Внутри корпуса имеется указатель правильного расположения фильтрующего элемента в виде стрелки
Располагают в нужном направлении гофры фильтра и укладывают его в корпус;
Необходимо перед установкой крышки на свое место, обратить внимание на состояние уплотняющей резиновой прокладки. При необходимости её нужно заменить новой;
Ставят на своё место крышку корпуса и завинчивают крепящие её болты.
Далее водителю необходимо поставить на свои места датчик массового расхода воздуха и патрубок
На этом работа по замене фильтра закончена.
В заключение хочется несколько слов сказать о таком новомодном увлечении автолюбителей, как установка воздушного фильтра с нулевым сопротивлением. Его установка позволяет увеличить мощность мотора за счёт увеличенного наполнения рабочих цилиндров топливовоздушной смесью.
Прежде чем будет принято решение о такой доработке, необходимо взвесить все за и против такой модернизации. Установка «нулевика» влечёт за собой доработку системы впуска, чип-тюнинг блока управления и другие работы.
Такой элемент нуждается в пропитке специальным раствором, причём это делать нужно с особой осторожностью. Если эта жидкость попадает на датчик массового расхода воздуха, он не сможет адекватно реагировать на изменение потока воздуха и начнутся перебои в работе двигателя
Предназначение фильтра
Основной и самой важной задачей стоящей перед воздушным фильтром – это очистка всей поступающей воздушной массы от примесей песка и пыли, влаги. Кроме этого он способен задерживать в себе различные вредные частицы, которые способны перемещаться по воздуху, и одновременно с этим обеспечивать очень высокий поток воздушных масс
Именно эти два параметра являются максимальными для контроля и отображаются на коробке от производителя
Кроме этого он способен задерживать в себе различные вредные частицы, которые способны перемещаться по воздуху, и одновременно с этим обеспечивать очень высокий поток воздушных масс. Именно эти два параметра являются максимальными для контроля и отображаются на коробке от производителя.
Принцип работы воздушного фильтра
Воздух, который попадает в систему, первым делом попадает через фильтрацию воздушного фильтра.
В отличии от круглого аналога карбюраторного мотора, этот фильтр имеет квадратную форму и куда менее габаритные размеры. Однако подобные показатели нисколько не уступают в плане очистки, и способны наиболее эффективно позаботиться чистоте поступающего внутрь системы воздуха. А дело обстоит так, потому, что инжекторные двигатели очень чувствительны к качеству поступаемого воздуха.
- Сразу после воздушного фильтра, до гофрированного шланга установлен датчик массового расхода воздуха, который меряет то количество воздуха, которое попадает внутрь двигателя, измерения происходят в виде показателей кг/час.
- Если он неисправен, то при небольшом усилии на педаль газа он завышает показания, а двигатель начинает нестабильно работать на холостом ходу, могут наблюдаться некоторые проблемы с запуском, а расход топлива может только увеличиваться.
- Минуя ДМРВ, по гофрированному шлангу воздух идёт на ресивер, предварительно попадая на регулятор холостого хода и датчик положения дроссельной заслонки.
Конструкция воздушного фильтра
Строение воздушного фильтра
Сам воздушный фильтр сделан из бумажных элементов, скреплённых между собой специальными полимерными кольцами, а корпус собран из пластика.
Схема работы ВФ в системе
Инжекторные и карбюраторные двигатели имеют некоторые отличия в плане движения воздуха по системе мотора. На инжекторах впрыск управляется электронным способом. Потому в системе имеются датчики, взаимодействующие с бортовым компьютером.
Советуем ознакомиться со схемой движения воздуха и участием в данном процессе воздушного фильтра.
- Через вентилятор системы охлаждения прогоняется воздух, который подается на панельный фильтр. На карбюраторах стояли большие круглые фильтры, эффективность которых достаточно сомнительная.
- Инжекторные фильтры хоть и компактнее, но обеспечивают лучшую очистку воздуха, создают оптимальный воздушный поток. Для инжектора большую роль имеет качество поступающего во впускную трубу воздуха.
- На выходе из фильтра между ним и гофрированным шлангом, идущим от впускной трубы, располагается ДМРВ — датчик массового расхода воздуха. Он вычисляет количество воздуха, который всасывается двигателем.
- После датчика воздух идет в гофрированный патрубок впускной трубы и двигается к ресиверу. Перед ним располагается еще пара датчиков — регулятор холостого хода и датчик положения дроссельной заслонки. Ресивер служит для накопления воздуха и обеспечения компенсации колебаний воздушных масс.
- От ресивера по средствам шланга воздух отбирается регулятором давления топлива, который располагается на топливной рампе.
- Основная масса воздуха, выходящая из ресивера, идет во впускную трубу коллектора силового агрегата.
Предназначение
У воздушного фильтра есть две основные задачи:
- Качественно очищать от пыли, грязи и влаги воздух, поступающий в цилиндры;
- Обеспечивать максимальную пропускную способность для потоков воздуха.
Указанные параметры в виде данных четко обозначаются в паспортах изделий
Потому при выборе нового фильтра очень важно подобрать оптимальный агрегат
Конструкция
Корпус фильтра изготавливается из пластика. Внутри него располагаются ряды из фильтрующих бумажных элементов. Специальные полимерные кольца обеспечивается уплотнение рядов бумажных фильтров.
С течением времени, когда фильтр долго занимается очисткой и накапливает большое количество загрязнений на стенках, воздух перестает проходить в изначальном объеме, что негативно сказывается на мощности двигателя и стабильности поведения силового агрегата.
Корпус ВФ
Выбор ВФ
Регулярно специалисты проводят различные тесты, проверки, пытаясь определить наиболее эффективные на сегодняшний день воздушные фильтры.
Поскольку мы говорим о модели ВАЗ 2114, давайте узнаем, какие именно ВФ сегодня идеально подходят для этого автомобиля. Выбор специалистов основывается на нескольких наиболее значимых параметрах:
- Срок эксплуатации;
- Сопротивляемость потокам воздуха;
- Качество используемых материалов и пр.
В итоге можно привести пример нескольких наиболее удачных на сегодня вариантов ВФ именно для ВАЗ 2114.
| Производитель | Код изделия | Средняя стоимость |
| Компания MANN, Германия | С 22117 | 250 рублей |
| Компания HENGST, Германия | E 22 L | 200 рублей |
| BIG, Россия | GB 9597 C | 100 рублей |
| АФ, Россия | 2112-1109080-02 | 80 рублей |
С целью повысить мощность мотора, многие решают установить фильтр нулевого сопротивления. Но с ним следует быть осторожным и детальнее узнать, что может повлечь за собой такая доработка.
Фильтр нулевого сопротивления
Сегодня все чаще можно встретить автовладельцев, которые меняют обычный ВФ на фильтр нулевого сопротивления. Считается, что он положительно воздействует на повышение мощности силового агрегата. Но давайте узнаем всю его подноготную.
Помимо установки такого фильтра, вам придется доработать впускную систему, провести чип-тюнинг и не только.
Также подобные фильтры очень деликатные, требуют повышенного внимания, регулярного ухода, пропитки специальными составами. Пролив этот состав на датчик массового расхода воздуха, вы нарушите его функциональность, что приведет к сбоям в работе мотора.
Фильтр нулевик
Очевидно, что фильтр нулевого сопротивления имеет массу недостатков, потому устанавливать его вместо стандартного ВФ большинство специалистов не рекомендуют.

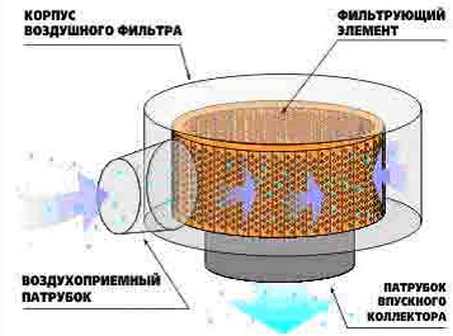

Принцип действия и назначение воздушного фильтра
В окружающем воздухе содержится множество частиц пыли, которые могут попасть в камеру сгорания. Они, смешиваясь с бензином, впрыскиваются в цилиндры и оседают на их стенках. При подходе поршня к местам с осевшей пылью, они касаются их и перетягивают вниз, оставляя их в нижней части цилиндра, что влечет их попадание в картер двигателя. При перемещении пыли вдоль стенок цилиндра, стенки последнего царапаются, что приводит к попаданию масла в камеру сгорания и оседанию нагара. В результате, можно получить залегание маслосъемных колец и ремонт двигателя.
Чтобы этого не допустить, в автомобилях стали применять воздушные фильтры, которые очищают подсасываемый воздух и не допускают попадание мелких частиц в камеру сгорания. Такой фильтр представляет собой фильтрующий элемент в виде специальной бумаги, закрепленный на жесткой раме, которая поддерживает его форму.
Фильтрующий элемент имеет свой ресурс и, рано или поздно, забивается. Осевшая пыль препятствует прохождению воздуха, и бензин получает недостаточно кислорода для полного сгорания. Двигатель развивает недостаточную мощность, и автомобиль попросту перестает «тянуть». В этом случае фильтр подвергают замене.
Другая проблема фильтрующего фильтра – малая прочность. Различные механические воздействия, оказываемые на фильтрующий элемент, также могут вывести его из строя: нарушается целостность бумаги, и образуются надрывы, которые пропускают достаточное количество пыли в цилиндры двигателя.
От механических воздействий, фильтрующий элемент предохраняется с помощью корпуса воздушного фильтра.
Замена патрубка: как это происходит
При прохождении планового или внепланового ТО выявлена неисправность, следует заменить гофру. Эта работа не представляет проблем и труда.
Последовательность действий:
- Ремонт начинается с откручивания удерживающих хомутов или болты крепления.
- Демонтировать непригодный патрубок.
- Заменить новым элементом и плотно затянуть хомуты или гайки крепления, чтобы избежать в дальнейшем подсасывания воздуха.
Для замены нужно использовать оригинальную гофру. Придерживаться рекомендаций производителя в этом вопросе. Для этого существует артикул, прописанный в каталоге оригинальных запчастей современных автомобилей.
Для чего это нужно? Оригинальная запасная часть без проблем станет на место. Используя деталь смежников или приобретённую гофру на рынке, приготовьтесь к проблемам установки.
Эта услуга обойдётся на 10-15 процентов дороже выставленных на продажу образцов. Зато, таким образом, можно обойти проблемы с монтажом некачественного элемента.
Проведя монтаж гофры сомнительного происхождения можно предположить, что в недалёком будущем возникнут проблемы в работе силового агрегата.
К сведению
Когда проводится очистка патрубков от воздушного фильтра к турбине и от турбо/компрессора до впускного коллектора следует обратить внимание на удаление песка и грязи
Замена воздушного фильтра Ваз 2114
Основной функцией, возложенной на фильтр воздушного потока вашего автомобиля ВАЗ 2114, является очищение воздуха, поступающего в цилиндры двигателя. Атмосферный воздух, особенно в больших городах содержит массу грязи и пыли, и при попадании в гильзо-поршневую группу он снижает мощность двигателя и даже может вызвать его преждевременный износ или поломку. К тому же в моторный отсек вашего автомобиля постоянно поступают отработанные газы, которые несут в себе массу сажи, которая тоже не лучшим образом влияет на двигатель. Короб фильтра воздуха двигателя автомобиля обычно исполняется из пластика, а внутри корпуса находятся сменные фильтрующие элементы.
Фильтрующий элемент зачастую изготавливается из бумаги и может иметь специализированную пропитку. Для придания плотности конструкции бумажные фильтрующие элементы скрепляются кольцами из полимеров или картона. Только такой воздух, предварительно очищенный фильтром, подходит для работы двигателя.
Неблагоприятная экологическая обстановка отрицательно сказывается на состоянии воздушного фильтра и он может быстро загрязняться. Грязный, старый воздушный фильтр не только не выполняет свою функцию по очистке воздуха, но и может вбрасывать в цилиндры двигателя уже накопленную грязь. Двигатель начнет терять выдаваемую мощность, приборная панель может показывать сообщения о неисправностях.
В разъемной металлической конструкции фильтра воздушного потока двигателя ВАЗ 2114, покрытой специальной краской имеются две части: передняя и задняя. На стыке частей воздушного фильтра имеется резиновое уплотнение, препятствующее попаданию посторонних воздушных потоков и капель влаги. Направление забора воздуха в фильтре воздушного потока двигателя ориентировано по ходу движения автомобиля. Такая конструкция позволяет эффективно снабжать цилиндры мотора очищенным атмосферным воздухом. Процесс снятия и замены фильтрующего элемента в автомобиле ВАЗ 2114 довольно прост и может производиться даже неподготовленными водителями.
Производитель автомобиля рекомендует производить замену фильтрующих элементов через 30 тысяч километров пробега. Однако в случае если ваше авто эксплуатировалось в пыльных и грязных условиях срок службы фильтрующего элемента может сократиться. В процессе эксплуатации рекомендуем проверять состояние воздушного фильтра и, при необходимости осуществлять его механическую очистку. Для этого сменный элемент можно встряхнуть или продуть сжатым воздухом.
Инструкция по замене воздушного фильтра
Для того чтобы заменить фильтр воздушного потока на ВАЗ 2114 – отсоедините проводку от аккумуляторной батареи.
Колпак короба фильтра крепится четырьмя винтами – открутите их. После этого рассоедините колодку проводки датчика расхода воздушного потока. Поднимите колпак короба и извлеките сменный фильтрующий элемент. Тщательно очистите короб фильтра от накопившейся грязи
При размещении нового фильтрующего элемента обратите особое внимание на его ориентацию, направив гофры фильтра по стрелкам, обозначенным на дне короба. После замены фильтра произведите сборку конструкции в обратном порядке
Инжекторный двигатель
На этом типе двигателя стоит фильтр круглой формы. Смену фильтрующего элемента нужно начать со снятия крышки с основного корпуса. Для этого нужно отвинтить все четыре крепящих винта. Полностью снять крышку и убрать подальше, чтоб не мешала, не получится из-за мешающего патрубка, поэтому можно просто положить рядом на двигатель. Только надо смотреть, чтобы он не был горячим, иначе пластиковый корпус расплавится.
Следом аккуратно вынимается старый пришедший в негодность фильтр и на его место ставится новый. Только предварительно надо взять тряпку и очистить корпус от скопившейся там пыли. Иначе вся эта грязь тут же начнёт забивать только что поставленный новый элемент очистки
При установке особо нужно обращать внимание нагофру новой детали. Расположение должно соответствовать стрелкам, нанесённым на внутренней стороне фильтра и располагаться вдоль них.
Потом ставится обратно крышка и закручивается теми же самыми болтами
Желательно устанавливать её герметично, чтобы внутрь не попали ни грязь, ни пыль. Можно подобрать и использовать хороший уплотнитель из резины.
Где и как приобрести салонный фильтр?
У многих автолюбителей, которые выбрали автомобиль ВАЗ-2114, возникает вопрос, как стать обладателем адаптера, чтобы сделать систему вентиляции полностью совершенной. Тут есть несколько вариантов:
- Можно приобрести уже готовый адаптер, причём это будет изделие высокого качества. Такие магазинные изделия изготавливаться из качественного материала, но у этого варианта есть только один минус — высокая цена.
- Если в вашем городе есть хорошие мастера, которые смогут сделать для вас это устройство под заказ, то цена на него будет дешевле. Но никто не может гарантировать качество адаптера.
- Самостоятельное изготовление адаптера — хороший вариант, который потребует денежных средств только на необходимые материалы. Однако, придётся потратить не мало времени, и приложить достаточно усилий. Если у вас есть определённые навыки и опыт в изготовлении подобных предметов, то вам повезло, так как вы можете рассчитывать на качественный продукт. В противном случае можно обратиться за помощью к знакомому, который в этом разбирается, чтобы он помог изготовить адаптер.
Article Rating
Воздушный фильтр ВАЗ 2114: устройство, выбор и замена
Воздушный фильтр на ВАЗ 2114 – устройство, необходимое для очистки от примесей воздуха, поступающего в двигатель. Засорение или повреждение фильтра может привести к неправильному составу топливно-воздушной смеси, и, как следствие, нарушенной работе двигателя.
Устройство и принцип работы воздушного фильтра
Воздушный фильтр на модели 2114 представляет собой слои фильтровочной бумаги, которые находятся в пластмассовом корпусе панельного типа (в отличие от круглого на карбюраторных моделях ВАЗ). Фильтровочные слои скрепляются полимерными кольцами. Инжекторный фильтр более компактный, но уровень очистки воздуха в нем выше, в сравнении с карбюраторными моделями.
На выходе установлен датчик массового расхода воздуха. Очищенный воздух подается во впускной ресивер двигателя. Часть воздушной массы идет на поддержание рабочего давления топливного шланга. А основная масса поступает во впускной коллектор двигателя. Работа системы подачи регулируется электронным блоком управления.
Таким образом, воздушный фильтр выполняет следующие функции:
- Очистка входящего воздуха от мелких частиц пыли, и других примесей.
- Обеспечение свободного потока воздуха во впускной ресивер, и далее в коллектор двигателя.
Как понять, что фильтр засорен
Распознать, что система подачи воздуха работает неправильно из-за засоренного фильтра, можно по следующим признакам:
- на бортовом компьютере горит предупреждающий сигнал «Check Engine»;
- автомобиль теряет мощность, падают обороты двигателя;
- значительно увеличивается расход бензина – до 3 литров на 100 км.
Замена фильтра
Чтобы снять и заменить воздушный фильтр как на ВАЗ 2114, так и на других автомобилях, нужно прежде всего, отсоединить клеммы от аккумулятора, чтобы обесточить авто. Затем следует отсоединить датчик расхода воздуха. Это необходимо, чтобы избежать его случайной поломки.
Снять впускной патрубок, или приподнять крышку корпуса вместе с ним. Снять крышку корпуса фильтра с помощью крестовой отвертки. Извлечь использованный фильтр. Удалить скопившийся мусор из корпуса. Установить новый воздушный фильтр, следуя стрелочке-указателю правильного расположения. При необходимости заменить резиновый уплотнитель. Собрать все в обратном порядке
Важно не перетягивать крышку, и следить за отсутствием щелей и перекосов
Таким образом, замена воздушного фильтра на ВАЗ 2114 – достаточно простая операция, не требующая много времени.
Какой фильтр выбрать
Поскольку воздушные фильтры считаются расходными материалами для автомобиля, они, как правило, стоят недорого, и доступны повсеместно
Но при покупке нового фильтра следует обращать внимание на производителя, и отзывы о его продукции. От качественного фильтровочного элемента зависит срок его службы, и работа автомобиля
Среди владельцев ВАЗ-2114 получили популярность следующие фильтры следующих отечественных производителей:
- BIG – на ВАЗ 2114 применяется фильтр с маркировкой GB 9597 C;
- АФ – код используемого фильтра 2112-1109080-02.
Также признаны качественными немецкие фильтры:
- MANN – используется фильтр С 22117;
- HENGST – фильтр с кодом E 22 L.
Качество данных воздушных фильтров подтверждено специалистами в результате проведения тестов и испытаний. Есть и другие достаточно качественные фильтры, подходящие для ВАЗ 2114.
При покупке следует оценивать следующие параметры:
- Качество материала фильтра.
- Заявленный срок использования.
- Отзывы автовладельцев, и результаты тестов фильтровочных элементов.
Таким образом, воздушный фильтр, несмотря на простоту своего устройства – деталь, необходимая для исправной работы системы подачи воздуха и двигателя. Поэтому фильтры следует своевременно менять. Производить замену нужно только на качественный и подходящий для данной модели автомобиля воздушный фильтр.
