Втулка рулевой рейки – меняем самостоятельно + Видео

Установка рейки

Через проем левого колеса возвращаем рулевую рейку в моторный отсек, устанавливаем на свое место уплотнитель и начинаем самую сложную операцию – установку рейки на автомобиль.

В идеале, один человек должен прижимать рейку к моторному отсеку, в то время как другой будет соединять ее с фланцем рулевого вала. Я делал без помощника, поэтому слегка наживил гайки крепления рейки к кузову и прижимал рейку к кузову вот таким рычагом:

Не без труда я установил вал рулевой рейки и фланец в исходное положение (рисунок слева), но это во второй раз, а в первый я неверно совместил рейку и червячный Вал (рисунок справа).

После первой сборки рейки, болт фланца при прямом положении руля не вошел в выемку на валу, поэтому, пытаясь его закрутить, я еще и повредил на нем резьбу. Пришлось заменить болт, а рейку еще раз перебрать.

Как только ось и шлицы вала рулевой рейки у Вас будут совмещены с фланцем рулевой колонки, Вы можете прикручивать рейку к кузову. Здесь нам снова поможет ключ-трещотка, но помните, что прилагать излишнее усилие – недопустимо. Держите ключ, буквально двумя пальцами.

Когда вал станет на свое место, при повернутом на 45° вправо руле, выглядеть все это будет примерно вот так:

Чтобы фланец полностью наделся на вал рулевой рейки, можно взяться за рулевое колесо и толкнуть его от себя. Получится вот так:

После этого, надо закрутить стяжной болт фланца, но сделать это надо рукой, без использования ключей, чтобы не повредить резьбу болта, если он почему-то не попал в выемку на валу.

Резьбу стяжного болта очень легко повредить, поэтому закручивать его надо без использования ключа – руками

Признаюсь, сам я этого не предусмотрел, а потому запортил этот болт и поехал покупать новый. Ездить без этого болта, по идее, нельзя, но я заменил его более тонким ботом с гайкой и так доехал до магазина, а вообще, с рулевым управлением лучше не шутить. Если что, покупайте болт крепления шаровой опоры от классики – он точно подойдет.

Итак, если Вы толкнули руль от себя, то между рулем и накладкой рулевой колонки не останется зазора. Так оставлять нельзя, потому что при поворачивании руля, все это добро будет скрипеть.

Сейчас болт должен от руки легко вкрутиться во фланец, примерно, до такого состояния.

Напоминаю: ключом пока затягивать не надо. Все делаем руками в перчатках. Теперь, когда болт закручен, но еще не затянут, тянете руль на себя, он выдвинется примерно на сантиметр и возникнет зазор:

Отлично! Теперь можно затягивать болт накидным ключом на 13 – резьбу Вы теперь не повредите.

Итак, к этому моменту, рейка у Вас уже прикручена к кузову. Рекомендую Вам, выступающую резьбу четырех шпилек крепления к рейки к кузову, слегка смазать литолом. Это позволит избежать проблем при будущем возможном демонтаже рулевого механизма.

Если руль повернут, то возвращаем его в положение «прямо» и прикручиваем к рейке рулевые тяги. Большие болты на 17, которыми тяги крепятся к рейке, затягиваем тем же «метровым» ключом и достаточно сильно.

Сверху надеваем стопорную пластину. Сделать это надо обязательно, иначе болты могут и открутиться.

Теперь самое время еще раз проверить рейку на стуки. Для этого надо взяться за рулевую тягу и подергать ее вверх-вниз. Если все хорошо, то при такой проверке не должно быть никакого стука, рулевые тяги должны быть абсолютно неподвижны.

Далее прикручиваем термозащиту, подключаем разъемы РХХ и ДПДЗ, устанавливаем площадку под аккумулятор и фиксируем к ней снизу два провода, а на площадку устанавливаем саму АКБ. Не забыв вынуть тряпки (если они были), устанавливаем воздуховод между воздушным фильтром и двигателем, затягиваем все хомуты отверткой.

Комментарии • 19

1 год проработала моя. Сейчас сделаю по твердая. Не знаю слово по русскому. Текстолит.

У меня до карданчика шлицы износились, люфт был по дорогу гремело ппц, парится не стал заварил и нет проблем, жена довольна и ладно

в решении этой проблемы мне помог всего лишь один маленький саморез. и ровно 20 секунд времени.

@МКС 36 У меня на Ксюхи руль верх вниз дёргать стучит гремит на кочках люфтит. А влево и в право нет люфта. Тоже пластик.

@RM 650 вот отверстие на которое он пальцем показывает в это отверстие между пластиком и металлом вкрутил небольшой саморез.

Подскажи как ты сделал?

Привет от чего нада готовит трубку у меня тоже руле стук будит матиза как зделать

@Диман спасиба за ответ и ролику

можно сделать из полипропиленовые трубы .

Этот совет сочный.Не нужно в сервис обращаться.

Это вообще то хрустец его менять надо через 10 лет после установки он плассмассовый если он бьет надо в нормалный автосервис пойти и поменять за 2000 тыс руб

Благодарю за идею. Сделал пластиковая. Все ОК. Привет из Болгарии.

Брат чоза пластик?

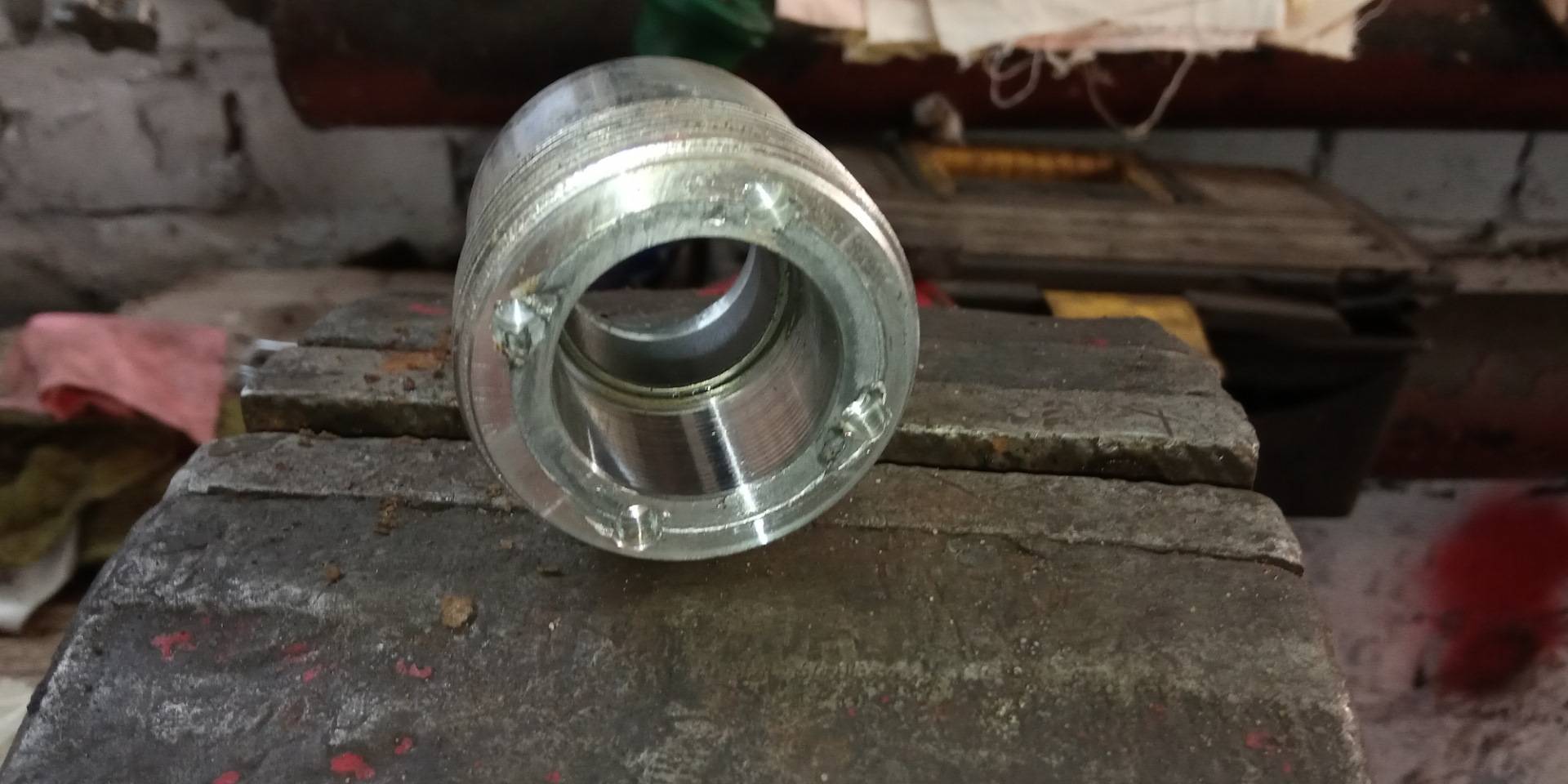

Внешний диаметр втулки D=31,8, внутренний диаметр d=19,2 мм.

Дима привет, мне б схему распорядка затяжки болтов на ГБЦ головка блока цилиндров Спасибо

На матизе у меня , аналогично, спасибо, буду колхозить! Разбирать тож не хочеться ( там не подлезть толком 1

Как старую вынул?

на матиз как и на ланос втулка новая 10грн, она с роспилом тиесть ничего не нужно откручивать и снимать, меняется за 2минуты, п.с второпластовая 60грн не убиваемая

У меня деу эсперо тоже стучал руль не знал что сделать а как посмотрел это видео то понял и сам устронил эту проблему очень помогло это видео

из пластиковых трубок от отомления можно сделать

Диман привет!КАК автомат-или мк. лучше ??

Привет. автомат работал хорошо ,что лучше выбирать вам .

блин у меня также на матизе а может пену монтажную туда залить ?или туда купить что то можно .

Отличный вариант хотел менять полностью. Попробую выточить из второпласта СПС ОТЛИЧНЫЙ СОВЕТ

Так на всякий случай материал называется Фторопласт

старая вылетает не сложно а новая устанавливается еще быстрее

Как старую доставал? Не помнишь?

выточить втулку из капролина и вопрос решон.

Или купить новую втулку за 50 рублей фирмы GM. Сегодня купил. Зачем так колхозить ?

lyba kovas что такое копролин?

Рулевая рейка стучит. Подтянуть чучуть можно. только ключ изготовить. Я его делал из гайки и полосы металла. гайку подобрать по месту. Вроде на 19 или 21 была. Точно не помню

Источник

Create an account or sign in to comment

Подымаем на него машину и откручиваем правое переднее колесо. Откручивать нужно по ходу движения. Далее крутим гайку рулевого наконечника и снимаем его. Руль на Renault Scenic после этого нужно выкрутить полностью влево, и обрезать пластиковые хомуты пыльника.

Один из них можно сменить на металлический чуть позже.

У наконечника открутим контрящую гайку, потом сам наконечник и пыльник. Далее понадобится ключ для скрутки тяги. Ключ нужно аккуратно продеть и зацепить за нижний рычаг подвески, под движком.

Длина ключа должна достигать около полуметра. Помощник, что находится в яме бокса, должен тянуть вниз. Другой человек — у колесной арки Renault поправляет газовый ключ каждый раз, как поворачивается руль.

Затем руль ставим в крайнее правое положение, чтоб рассмотреть деталь. Так она отчетлива видна.

Ее необходимо подцепить отверткой, при этом второй человек должен двигать рулем на Рено Сценик влево и вправо. Это необходимо для того, чтобы выбить втулку оттуда. При изъятии деталь может раскрошиться или сломаться.

131 posts in this topic

В этом случае все остатки и куски нужно выковыривать. Устанавливаем новую запчасть и закрываем ее стык литолом.

Вся засада в том, что компания Renault не закладывалась на замену конкретно этой детали — только рейка в целом. Ее можно купить в фирменных салонах, а можно заказать в Интернете.

Демонтажные работы Удачно, если есть яма; без нее придется искать эстакаду или корячиться по старинке, лежа под днищем, что неудобно и довольно-таки опасно.

опять про втулку рейки меган 2 и скоро видео по ее замене

В таких обстоятельствах надо дополнительно позаботиться о неподвижности машины. Как минимум — подложить кирпичи под колеса во избежание отката.

Передок авто поднимается домкратом.

Снимается правый скат; Свинчивается с рулевого наконечника гайка, после чего он отсоединяется. Если крепеж присох, как всегда — WD40 в помощь.

Руль аккуратно выворачивается до упора влево; Пыльниковые хомуты срезаются, если стоят еще заводские, пластмассовые лучше при случае заменить их металлическими ; Свинчивается контргайка, за ней — наконечник, и, наконец, сам рейковый пыльник; Теперь берется разводной ключ, подсовывается под движок, заводится за нижний рычаг подвески. Тот, кто работает снизу, тянет на себя; верхний подающий из колесной арки после каждого поворота подправляет ключ; Руль выкручивается по максимуму вправо.

Что это такое?

Когда водитель вращает руль, то примерно на тот же градус должны повернуться управляемые колеса. Незначительный зазор уже заложен производителем (чтобы улучшить управление). Но если он большой, при повороте руля от автомобиля не будет никакой реакции. Колеса останутся в прежнем положении (это, если речь идет об управлении на ходу).

Люфт руля

Такой люфт чаще заметен на рейках с ГУРом, реже – на ЭУР. Болезнь характерная для элементов рулевой, расположенных в нижней части подвески. Люфты свойственны немецкому автопрому (так как эти авто изначально спроектированы под хорошие дороги). Но от этой проблемы не застрахован никто: свободный ход появляется на японцах, корейцах, китайцах, ВАЗах и других авто.

Как починить рулевую рейку

Починка рулевой рейки – не самое простое дело. Снятие и установка рейки отличаются большой трудоемкостью, заранее необходимо упомянуть некоторые сложные моменты. Это, например, место присоединения рейки к рулевой колонке.

Для ремонта рейки вам понадобится ремкомплект рулевой рейки 2110. Основная задача заключается в замене упора рейки и втулки, этим вы избавитесь от люфта и грохота при преодолении небольших ухабов.

Для ремонта нам пригодится: упор и втулка рейки, уплотнительное кольцо упора рейки, гайка упора. Также вам понадобится центральная гофра, весьма вероятно, что вам ее придется менять.

Перед откручиванием, смачиваем шпильки крепления рейки «вэдешкой», иначе их можно вывернуть. Всегда помните об опасности свернуть эти шпильки! Иначе вам придется просверлить крышку моторного отсека!

Рейка может внутри быть ржавой или крайне грязной, ее в таком случае нужно промыть соляркой или бензином.

Когда будете собирать рейку, ее придется активно смазывать, в связи с этим лучше заранее купить смазку, лучше ФИОЛ.

Сняв рейку, нужно срезать хомуты, хомут крепления к кузову можно не снимать, а другой снимаем с резинкой. Можно еще убрать прокладку, которая расположена в месте контакта рейки и отверстия моторного щита.

Далее нужно снять пыльники. Гайку упора замачиваем в керосине и извлекаем червячный вал. Если это не удастся, можно попытаться смазать все внутри не разбирая до конца.

После этого начинаем пытаться откручивать гайку упора, при этом вам пригодится хороший ключ. Далее достаем пружину, а также резинку, переворачиваем отверстием вниз и колотим о какую-нибудь деревяшку, чтобы достать сам упор.

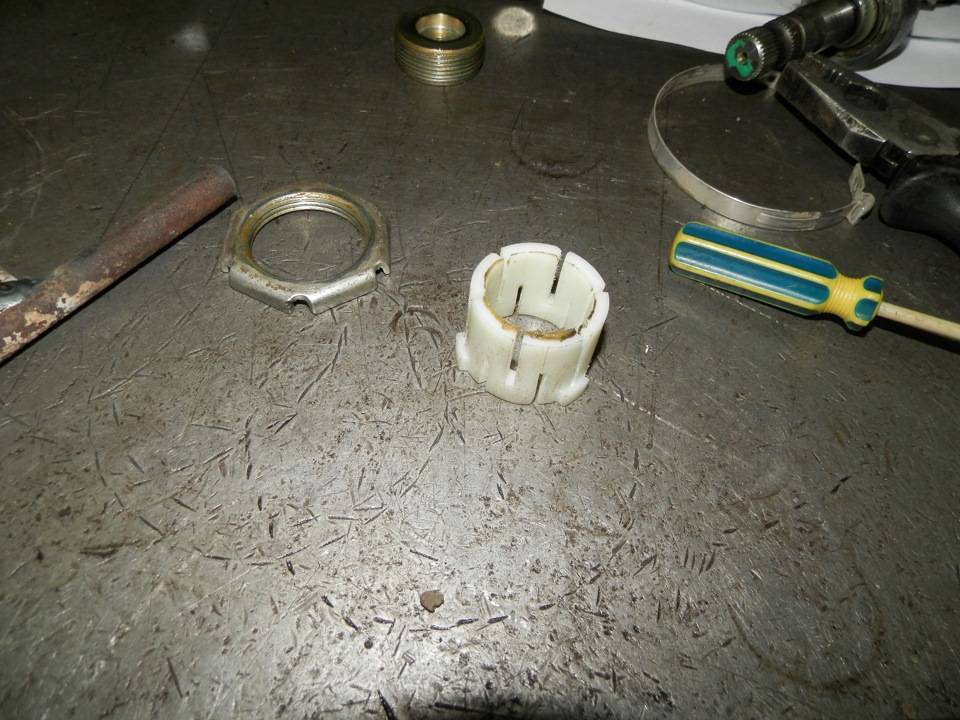

Далее достаем старую втулку рулевой рейки. Для этого нужно отогнуть два выступа, и при помощи проволоки выдернуть втулку из корпуса.

После того, как достанете рейку, ее необходимо промыть, для этого подойдет все та же солярка. Также, ее нужно вычистить от смазки и грязи.

Для идеальной прочистки рейки, ее можно продуть. При этом нужно повернуть червячный вал. Это позволит выдуть грязь с обратной стороны.

После этих процедур нужно все смазать и собрать. Червячный вал смазываем поворачивая.

Нужно обильно смазать зубчатую часть, т.к. тут основное трение. Далее смазываем концы рейки, смазав, проверьте как она одевается, только если это происходит с некоторым усилием, она перестанет шуметь.

Далее снимаем втулку с рейки и вставляем в корпус, который заранее смазали. Следите за фиксирующими выступами на втулке.

Нужно закрутить прикрепляющий тяги к рейке болт, поставьте корпус так, чтобы втулка смотрела вниз, и поставьте рейку на нее.

Ищем в корпусе рейки середину окна, ее нужно пометить, устанавливаем рейку в среднее положение. Центральное отверстие обязательно должно находиться напротив вашей отметки.

Далее все обильно смазываем и устанавливаем новый упор, уплотнитель и пружину, и закручиваем гайку упора.

Ключом плотно закручиваем гайку, после чего, как в инструкции, отводим в обратную сторону на 2 деления. После установки рейки руль может «потяжелеть», но это временно.

Собираем все обратно, при этом стараемся не оставлять лишних деталей.

Полное руководство о том, как снять рулевое колесо

Правильное руководство поможет вам снять руль с вашего автомобиля и сэкономить деньги, которые были бы потрачены на профессиональное обслуживание. Это простое в применении руководство гарантирует, что вы все делаете правильно, и после этого не будет никаких шансов на неудачу.

Необходимые инструменты

Хотя рули у разных выглядят по-разному, процесс снятия руля более-менее одинаков. Прежде чем пройти процедуры снятия руля, соберите эти инструменты:

Защитные перчатки
Набор инструментов, включая отвертки
Защитные очки

Пошаговые процедуры

Прежде чем продолжить, помните, что безопасность превыше всего. Нет необходимости рисковать, если у вас нет необходимых навыков. Доверьте эту задачу профессионалу.
Однако, если вы все же решите снять рулевое колесо, припаркуйте автомобиль на ровной поверхности, направив колеса прямо, чтобы он оставался в прямом положении. Включите аварийный тормоз и заглушите двигатель. Ваша машина готова.
Вот необходимые шаги, которые нужно выполнить, чтобы снять рулевое колесо:

Снимите отрицательный аккумуляторный кабель.

Это первый шаг. Это предотвратит любое короткое замыкание при замене рулевого колеса. Отсоедините подушку безопасности, расположенную посередине рулевого колеса.

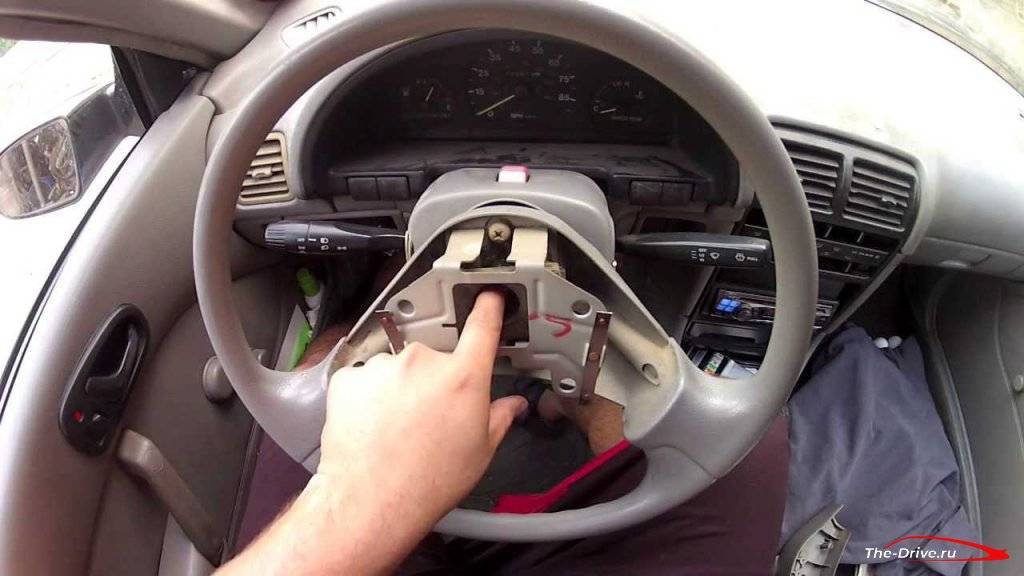

Снимаем крепежные болты.

Осторожно сняв подушку безопасности, найдите крепежный болт или гайку рулевого колеса. Если рулевое колесо удерживается монтажным болтом, съемник для колес не требуется.
Поверните рулевое колесо на 90 градусов и отверните болт против часовой стрелки

У большинства автомобилей есть блокировка рулевого управления, которую необходимо разблокировать, чтобы сделать процесс разблокировки беспрепятственным. Использование пневматического пистолета облегчит этот процесс. Однако, если у вас его нет, используйте головку или скобу для крепления колеса, чтобы ослабить болт.

Вытащите руль.

После откручивания болта внимательно осмотрите резьбу, чтобы убедиться, что вы не повредили ее при снятии рулевого колеса.
Теперь крепко возьмитесь за руль и обеими руками потяните наружу с равным усилием. Если рулевое колесо сопротивляется, измените положение рук и попробуйте потянуть еще раз, покрутив и немного повернув его. Рулевое колесо выйдет из вала. Вот как снять руль.

Проверить проводку и прочее.

Следите за индикатором выравнивания, который вам понадобится во время повторной установки колеса. Индикаторная отметка вверху. Если вы не заметили отметки, создайте ее для справки. (Примечание: некоторые шлицы вала содержат плоское пятно, которое служит маркировкой.)
Когда колесо освободится, выведите проводку, разъемы и клеммы через отверстие для доступа, расположенное в центре рулевого колеса.

Осмотрите руль.

Осмотрите рулевое колесо на предмет повреждений. Собираясь заменить, проверьте схожесть с новым агрегатом.
Блок часовой пружины состоит из пучка проводов, которые остаются прикрепленными к рулевому колесу, когда вы поворачиваете его в любом направлении. Вы должны быть осторожны при обращении с этим устройством. Не поворачивайте его, когда рулевое колесо не прикреплено.

Установите колесо на место.

Когда это колесо будет готово после ремонта или у вас есть новое рулевое колесо, готовое к установке, соедините его с проводкой и разъемом, которые выходят через отверстие для доступа на рулевом колесе.
Удерживая совмещение с индикаторной меткой, установите рулевое колесо на вал колесной колонки и осторожно нажмите. Выравнивание поможет вам в будущем избежать несчастных случаев за рулем.
Возьмите крепежный болт и нанесите на него тонкий слой Loctite Blue

Это поможет крепежному болту плотно остаться на месте. Вставьте крепежный болт рукой. Это предотвратит перекрестную нарезку. Затяните болт в соответствии с рекомендациями производителей. Это последний этап установки рулевого колеса.

Сделайте последнюю проверку.

Вот как снять рулевое колесо, осмотреть его и установить заново. Перед поездкой проверьте еще раз прокладку проводов и затяжку болтов.Завершение
Информация о снятии рулевого колеса сэкономит вам много денег. Все, что вам нужно сделать, это следовать инструкциям этого руководства и действовать соответственно. Также будьте осторожны при обращении с компонентами, потому что даже незначительное повреждение может привести к дорогостоящему ремонту.

Как понять, что рулевая рейка неисправна.

Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
увеличилось усилие, необходимое для вращения руля;
появились посторонние звуки и шум в насосе гидроусилителя;
появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

зубчатый вал;
опорная втулка рулевой рейки;
золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
Замена испорченных частей механизма новыми деталями.
Диагностика зубчатого вала рулевой рейки.

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

Загоните автомобиль на яму или поднимите его с помощью домкратов.
Снимите защиту двигателя (если она у вас стоит).
Снимите теплоизоляционную пластину рулевой рейки.
Открутите крепежные детали на рулевой рейке.
Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

Как разобрать рулевую рейку.

Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
Открутите нижнюю пластиковую заглушку зубчатого вала.
Открутите гайку стопорную.
Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
Вытащите нижний сальник.
Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).

Как собрать рулевую рейку.

Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
Поместите рейку в корпус.
Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
Установите заглушку и зафиксируйте ее стопорной проволокой.
Нижний сальник оденьте на зубчатый вал.
Установите рулевую рейку в среднее положение.
Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
Закрутите нижнюю стопорную гайку, подшипник, заглушку.
Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

Установка деталей

Перед обратной сборкой конструкции промазываем реечный вал литиевой смазкой. Для правильной установки рулевого колеса проверяем, совпадают ли метки на рейке и картере. Поэтапно процесс установки выглядит так:

1. Заменяем подшипники рейки.

2. Заливаем литиевую смазку в картер.

3. Устанавливаем рейку.

4. Проверяем метки.

5. Устанавливаем новую пружину, кольцо и упор.

6. Фиксируем рулевые тяги.

7. Вставляем рейку и фиксируем шлицы.

8. Подсоединяем к системе.

9. Присоединяем рулевые наконечники к поворотному кулаку.

Далее возвращаем на место напольное покрытие, защиту картера и колеса. Когда все детали установлены, можно немного прокатиться, чтобы убедиться в правильности выполнения работы.

• Чип-тюнинг Kia Rio 4: можно ли сделать самому без обращения в сервисный центр

• Kia выпустил обновлённую версию Ceed 2020 модельного года

• Как поменять топливный фильтр на автомобилях Kia

• Видео обзор нового Kia CEE’D 2020 года

Сравнение Kia Mohave и Toyota Land Cruiser

Kia Mohave и Toyota Land Cruiser Prado — два классических рамных внедорожника с брутальным характером и выдающимися силовыми характеристиками. Первый — корейского производства, второй – японского.

Сравнение Kia Ceed и Hyundai i30

Hyundai i30 и Kia Ceed — два корейских хэтчбека, которые нередко называют братьями-близнецами. Оба автомобиля сконструированы на базе Hyundai-KIA J4, и сходств между ними значительно больше, чем отличий.

Замена рулевых наконечников и подтяжка рулевой рейки Меган 2

Привет, уважаемый читатель!

И снова я пишу про свои взаимоотношения с французским уже товарищем Меган 2. Лето у нас с ним выдалось активное(для меня) в плане ездабельности. А мне еще на диагностике при покупке говорили, что возможно постукивание, отдающее в руль. Ну было вроде минимальное раз в день на острой яме или на гравийке почувствуешь.

В общем решил, что можно и посмотреть что к чему. У меня приговаривали диагносты втулку электрорейки. А вот оказалось то что вовсе не факт. Скинул пыльник, а там все чисто, смазку как будто только что набили, никакой ржавчины и тд. А вот наконечники прямо таки стучат. В общем решил для начала поменять наконечники и подтянуть рулевую рейку.

Далее опишу нюансы, с которыми мне пришлось столкнуться вовремя замены наконечников(Да, да, такой вот бред, первая машина, где возникли вопросы.)

Купил я значит оригинальные наконечники фирмы TRW, забурился в гараж с инструментом и поехали.

1) Домкратим, лучше оставлять авто не на домкрате, а на чурке/досках, которую упираем в подрамник, весьма удобно и надежно стоит.

2) Ослабляем контрящую гайку наконечника на тяге, откручиваем гайку шаровой наконечника. И вот тут как раз возникли сложности. Гайка с гровером и откручивается хорошо до самого конца, как раз где этот гровер заходит на ту часть, где предполагается держать наконечник шаровой, чтобы он не крутился. А смысл то как раз в том, что я не сбивал наконечник еще, а он под конец все-равно начинает прокручиваться. В общем с правым справился поставив домкрат под наконечник и уперев его в рычаг. С левой стороны помогла мне только женушка болгарина, чтоб я без нее делал..)

3) Нюанс при установке новых наконечников.

Если вы берете той же фирмы, то скорее всего, достаточно оставить контр гайку на тяге на том же месте, тогда нет смысла ехать на развал после замены.

Еще нюанс, тяните ключом, а не большой трещеткой, в моем сслучае вышло, что сила есть-ума не надо. Один наконечник сорвал, пришлось покупать не два, а три )) Ну что ж, каждый на своих ошибках учится

По поводу подтяжки рулевой рейки. Вопрос в нащупать, реально подтянуть маленькой трещоткой и короткой головкой на 12. Подлезать надо со стороны катализатора в подрамнике, а не за ним. Фото снизу не мое, забыл сделать)

Итог?

Как мне сказал мой товарищ: «Да ты заколебал искать то, чего нет»

И у меня появилось подозрение, что и в правду, дороги то у нас не шоссе и то что мне чуть отдает в руль, при этом этого не слышно — лишь моя придирка.

Поедем дальше, поглядим.

А еще интересная штука

Обратил внимание, где у меня буксировочная петля…А как цепляться то в случае чего тьфу-тьфу-тьфу за нее, кто знает? )))

Шершавого асфальта, товарищи!

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

плоские отвёртки разных размеров;
монтировка или монтажная лопатка;
небольшой молоток;
плоскогубцы;
динамометрический ключ;
набор торцевых и накидных ключей размером от 10 до 27;
рожковые ключи на 10, 13, 15;
спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.

Как снять деталь с авто для проверки

Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно

Последовательность снятия рейки:

Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки.
Откручиваем крепление и снимаем пыльник рулевого механизма.
Поднимаем переднюю часть автомобиля, устанавливаем на опоры.
Снимаем передние колёса и левый подкрылок.
Рулевую рейку можно демонтировать с тягами или без них.
- Для снятия рейки без тяг надо открутить стопорную пластину и болты крепления тяг к рейке. Затем отводим тяги в сторону.
- Если механизм демонтируется с тягами, их предварительно отсоединяют от поворотных рычагов.
При выпрессовке шаровых пальцев используется съёмник.
При выкручивании рулевого наконечника из тяги необходимо зафиксировать количество витков регулировочного болта. Это облегчит установку схождения колёс при обратной сборке.
При помощи монтировки подаём весь механизм вперёд, до полного выхода вала рулевой рейки из отверстия в моторном щите.
Весь механизм извлекается через колёсную арку.

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Поменять деталь необходимо в следующих случаях:

трещина в корпусе рейки или сорвана резьба крепления наконечников;
очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
рейка деформировалась после аварии.

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Установка новой

После проведения диагностики и ремонта рейки устанавливаем её на место:

Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.

Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа

Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки. . Глубокая коррозия штока рейки

Такую деталь ставить нельзя

Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.

Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Особенности замены втулки

Одному человеку выполнить замену втулки нереально, такая работа выполняется с напарником, роль которого особенно важна на первом этапе операции, когда нужно будет разбирать и снимать рулевой механизм, а также его отдельные элементы. После замены втулки ее необходимо будет обработать смазочным составом. Аналогично смазку следует использовать и в процессе прикручивания тяги.

После того как пыльник будет установлен на свое место, желательно затянуть его новыми хомутами (предпочтительнее металлическими, если таковых нет – сделанными из пластика). На финальной стадии процесса монтируется рулевой наконечник, после чего автомобильное колесо ставится на свое родное место. Наслаждайтесь нормальным и тихим функционированием рулевого управления своего транспортного средства с новой втулкой!

Главная →

Практические советы → Неисправности →

Разновидности

Как проверить исправность её расскажу чуть позже, начну с разновидностей:

Самая простая, которая может называться прародительницей остальных видов, это механическая конструкция. Дополнительного усиления передачи усилий она не предусматривает.
Гидравлический механизм, сегодня наиболее распространенный вариант. Называют еще рейка с ГУР. К привычному механическому управлению добавлена гидравлическая усиливающая система. Поворачивая руль, водитель задействует гидроусилитель, который дает дополнительное усиление передаваемой нагрузки, снижая затраты усилий водителя.
Рейка с электрическим усилением (ЭУР), добавляет усилие за счет электрического мотора. Мотор запускается, как только водитель начинает крутить руль и срабатывает датчик поворота. Как и гидроусилитель ЭУР не требует от водителя приложения особых усилий к рулевому колесу.
Комбинированная электрогидравлическая рейка называется гибридной, имеет оба варианта усиления. Она не имеет недостатков гидравлического варианта, однако её стоимость намного выше.

Втулка рулевой рейки – заменить самому сложно, но можно
