Подтягиваем правильно рулевую рейку на ВАЗ-2114 своими руками: советы и сам процесс

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Регулируется рейка ВАЗ-2114 следующим образом:

1. Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

1. Демонтируем защиту картера и брызговик двигателя снизу.
2. Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
3. Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

1. Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
2. Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

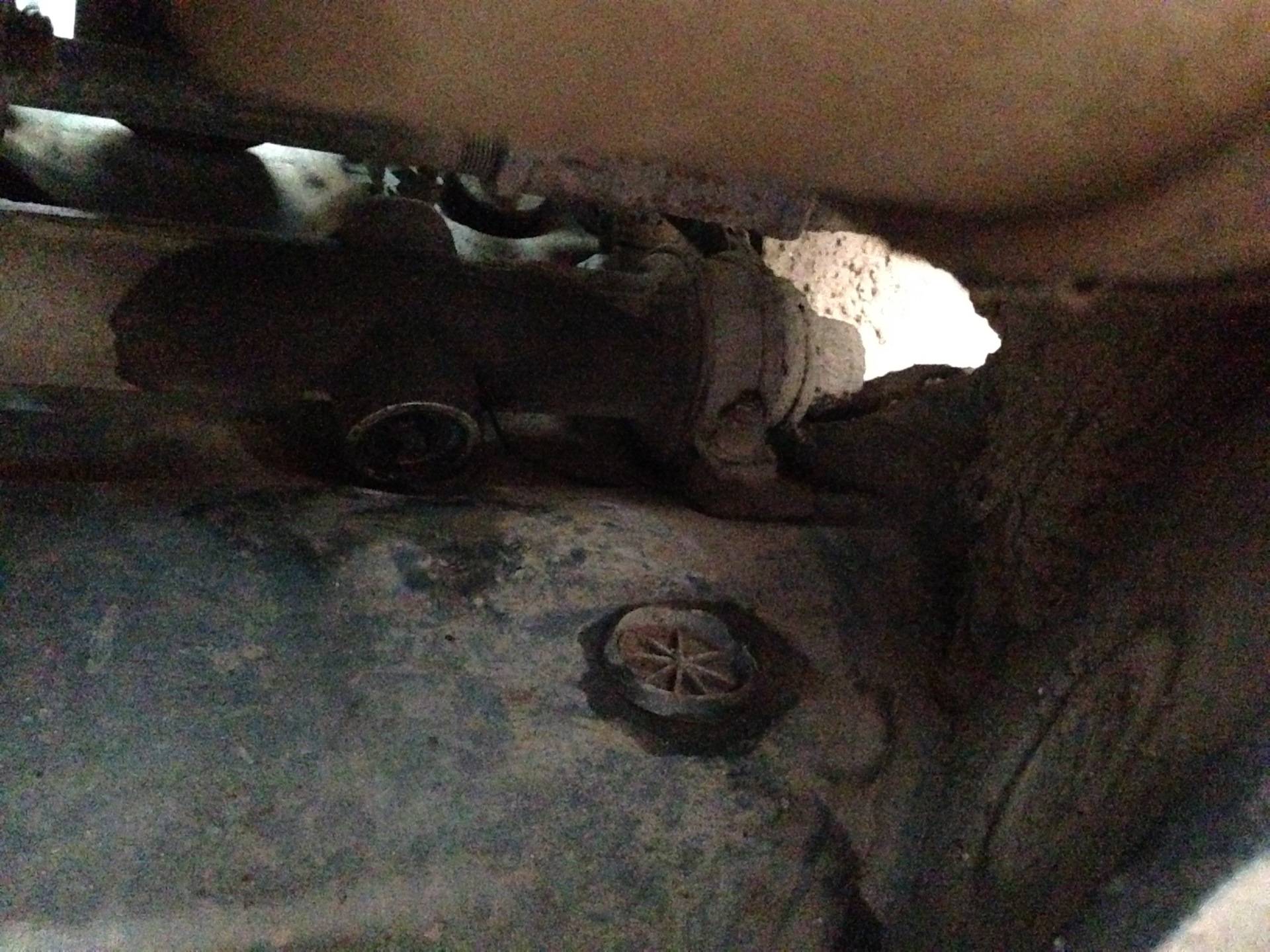

Затягиваем регулировочную гайку специальным ключем

1. Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.
2. После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Самостоятельная замена рулевой рейки

На ВАЗ 2114 замена рулевой рейки не является сложной процедурой. Расположен данный механизм в нижней части автомобиля, ближе к моторному щиту. Условно рейка ВАЗ 2114 находится между передними колесами, с которыми соединена при помощи рулевых тяг и наконечников.

Для снятия рейки необходим набор ключей и инструментов (шестигранники, специальный съемник для выпрессовки рулевых тяг), а также проникающая жидкость типа WD-40. Дополнительно потребуется смазка для закладки в рейку перед установкой (типа ШРУС-4).

Как снять рулевой механизм

Если на ВАЗ 2114 рулевая рейка требует ремонта или замены, автомобиль необходимо сначала вывесить на подъемнике или загнать на яму.

Перед началом работ следует обработать все соединения и болты проникающей жидкостью, чтобы облегчить процесс откручивания.

В целом, демонтаж рейки осуществляется следующим образом:

Обратите внимание, откручивать гайки удобнее сбоку, в области телескопической стойки. Также проще вытащить рейку через вырез, где стоит стойка

При этом вынимать рейку нужно через правую сторону (пассажирскую).

Установка новой рейки

Рулевая рейка 2115, 2114 или 2113 может идти в сборе с рулевыми тягами и наконечниками, с тягами без наконечников или без тяг и наконечников.

Если наконечников нет, сняв старую рейку с наконечниками, необходимо их открутить При этом не забывайте посчитать количество витков, чтобы после сборки приблизительно выставить схождение и добраться до сервиса. Также не перепутайте левый и правый наконечник (они отличаются).
Далее новую рейку нужно смазать, вскрыв боковые заглушки. В рейку можно набить ЛИТОЛ, использовать ШРУС-4 и т.д. Затем старые наконечники прикручиваются на новую рейку (считаются витки, то есть, как они были ранее накручены на старой рейке). Затем на машину устанавливается новая рейка, сборка осуществляется в порядке, обратном снятию. С правой стороны наживляются крепления рейки. Также нужно попасть в шлицы рулевого карданчика

Чтобы это сделать, в хомут можно забить отвертку или зубило, разжимая его.
После точной установки по шлицам, следует затянуть все гайки фиксации рейки, также закрепить рулевые наконечники;
Обратите внимание, на рейке имеется проточка, куда входит стопорный болт;

После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение. Данную процедуру необходимо выполнить обязательно!

Ремкомплект рулевой рейки ВАЗ 2114

Приступая к переборке механизма, нужно рассмотреть рынок ремкомплектов. Есть несколько видов:

• Первый состоит только из резинок, прокладок и демпферов. Он подойдет при замене смазки внутри механизма и легкого обслуживания. Цена за комплект около 200 рублей.
• Второй дополняется двумя подшипниками, что также подойдет при легком обслуживании механизма. Стоимость комплекта около 500 рублей.
• Последний ремкомплект имеет почти все внутренние механизмы и подразумевает под собой полную замену агрегатов. Цена около 2000 рублей.

Перед покупкой комплекта проверьте, какая рейка установлена на ваш автомобиль и запишите ее номер. Это поможет не ошибиться при покупке.

Ремонтируем самостоятельно

Для начала вам потребуется набор инструментов и ремкомплекты.

Набор для замены

В перечень инструментов и материалов обязательно включите следующее:

• Ремкомплект одной из трех комплектаций (о них ниже);
• Подшипники;
• Смазка;
• Набор ключей и отверток.

Выбор ремкомплекта

Запасные части

Что касается ремкомплектов, то стандартный минимальный набор включает в себя четыре элемента:

• Шайбы;
• Гайки;
• Подшипники;
• Втулки, выполненные из фторопласта.

Но хватит ли его для конкретно вашей ситуации с рулевыми рейками? Попробуем разобраться в назначении и комплектации каждого из трех типов ремкомплектов.

1. Самый дешевый ремкомплект, с комплектацией которого вы уже знакомы, позволяет решить самые незначительные проблемы, возникшие с вашими рейками.
2. Средний комплект дополнительно включает в себя другие подшипники и валы. Предназначен для более серьезных ремонтных работ.
3. Самый дорогой ремкомплект может состоять из цельных новых реек, то есть предусматривает уже скорее не ремонт, а простую замену агрегатов.

При выборе ремкомплекта важно убедиться, что он подходит не просто для ремонта рулевых реек, но и для конкретно вашего автомобиля ВАЗ 2114. Плюс ко всему, важно знать, какая рейка стоит сейчас на машине. Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет

Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления

Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет. Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления.

Разборка

Если вы решили провести обслуживание своими руками, то разбирать ее следует по порядку:

1. Срезаем или перекусываем пластиковые хомуты, которые находятся по бокам защитного кожуха. Снимаем его и осматриваем на наличие разрывов или трещин.
2. Боковые защитные колпаки крепятся также на хомуты. Проводим аналогичную процедуру и снимаем их.
3. Откручиваем восьмигранным ключом на 17 регулировочный винт.
4. После вынимаем уплотнительное и стопорное кольцо, пружинку и упор. Проверяем упор на наличие задиров и прочих повреждений, так как его состояние напрямую зависит на работоспособность.
5. Теперь нам необходимо снять пыльник рулевого механизма. Он плотно сидит на корпусе и не имеет каких-то специальных креплений.
6. Вынимаем стопорную шайбу и откручиваем гайку подшипника. Затем вынимаем уплотнительные кольца. После вал рулевого механизма.
7. Проверяем состояние подшипника. В случае износа сбиваем его при помощи надставки или аккуратным ударом молотка. Новый подшипник запрессовываем с помощью тисов или пресса.
8. После проверяем состояние игольчатого подшипника. Вынимаем его отверткой, аккуратно приподнимая.
9. Достаем саму рейку из корпуса. Очищаем от старой смазки и осматриваем состояние.
10. Последним шагом демонтируется втулка. Для этого отверткой сдвигаем ее с посадочного места и после этого она легко снимется.

На этом разбор и осмотр элементов на повреждения закончен и можно приступать к обратной сборке механизма.
На видео показан ремонт рулевой рейки ВАЗ 2114 своими руками:

Ремонтируем самостоятельно

Для начала вам потребуется набор инструментов и ремкомплекты.

Набор для замены

В перечень инструментов и материалов обязательно включите следующее:

• Ремкомплект одной из трех комплектаций (о них ниже);
• Подшипники;
• Смазка;
• Набор ключей и отверток.

Выбор ремкомплекта

Запасные части

Что касается ремкомплектов, то стандартный минимальный набор включает в себя четыре элемента:

• Шайбы;
• Гайки;
• Подшипники;
• Втулки, выполненные из фторопласта.

Но хватит ли его для конкретно вашей ситуации с рулевыми рейками? Попробуем разобраться в назначении и комплектации каждого из трех типов ремкомплектов.

1. Самый дешевый ремкомплект, с комплектацией которого вы уже знакомы, позволяет решить самые незначительные проблемы, возникшие с вашими рейками.
2. Средний комплект дополнительно включает в себя другие подшипники и валы. Предназначен для более серьезных ремонтных работ.
3. Самый дорогой ремкомплект может состоять из цельных новых реек, то есть предусматривает уже скорее не ремонт, а простую замену агрегатов.

При выборе ремкомплекта важно убедиться, что он подходит не просто для ремонта рулевых реек, но и для конкретно вашего автомобиля ВАЗ 2114. Плюс ко всему, важно знать, какая рейка стоит сейчас на машине

Если это не родная деталь, что бывает достаточно часто, тогда ремкомплект для «четырнадцатой» модели уже не подойдет. Вам нужен набор в соответствии с автомобилем, от которого была позаимствована деталь системы рулевого управления.

Ремонт рулевой рейки

Ремонт рулевой рейки ВАЗ 2114 своими руками происходит по средствам установки новых деталей в корпус механизма

Но стоит заострить внимание на смазки деталей. Завод изготовитель рекомендует использовать ФИОЛ-1

• Сначала смазываем рейку и внутреннюю полость корпуса.
• Затем обильно пластиковую втулку и на место посадки игольчатого подшипника.
• Рейку можно устанавливать в корпус.
• Смазываем вал-шестерню рулевого механизма.
• Далее забиваем материал в подшипник.
• После смазывается упор, устанавливаются винты и стопоры, а также кожух и пыльники.

Подробный процесс описан в прошлом пункте.

Стучит рулевая рейка

Ремонтируем рулевую рейку на калине

Когда в движение по неровностям Вы ощущаете в рулевом колесе удары, а при поворотах стучит где-то внизу машины — это сообщение про неисправность рулевой рейки. Затягивать с ремонтом не стоит, так как от рулевого управления автомобиля зависит Ваша жизнь и безопасность окружающих. Весь механизм рулевого управления в сборе стоит очень дорого, поэтому сегодня мы расскажем как устранить стук в рулевой рейке автомобиля своими руками.

Стук в рулевой рейке — это еще не «конец света», возможно еще выполнить недорогой ремонт. Перед тем, как приступить к устранению стука, Вам требуется узнать из чего состоит рулевая рейка.

Видео. Устройство рулевой рейки

Стоит напомнить, что на нашем сайте уже есть публикация как заменить рулевую рейку своими руками. Выполнять замену нужно после того, как Вы действительно убедитесь, что ремонту деталь не подлежит.

Рулевая рейка состоит из таких частей:

1. Редуктор усилителя руля — он предназначен для передачи усилия от руля на автомобильные колеса. Одним словом — главная деталь, которая отвечает за повороты колес.2. Рулевая тяга — непосредственно к ней уже идет присоединение рулевой рейки.3. Подвижные шарниры, которые крепятся на автомобильное колесо.

Почему стучит рулевая рейка?

Когда Вы обнаружили неисправность в рулевой рейки, перед Вами стоит два выбора — это заехать на станцию технического обслуживания или выполнить ремонт своими руками. Если Вы решили действовать самостоятельно, нужно выполнить диагностику.

Последовательность осмотра рулевой рейки:

1. Первым делом нужно заглушить мотор, установить машину на опоры или ручной тормоз и попросить сесть друга за руль.2. Отправляемся к передней части автомобиля, откуда произносится стук и просим друга покрутить рулевое колеса вправо-влево.3

Акцентируем внимание на резиновые гофрированные пыльники и их состояние. Если на них есть серьезные повреждения, сильные потеки смазки, значит скорей всего причина неисправности находится там

4

Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали

4. Прислушиваемся к поворотам автомобильных колес, откуда исходит стук.5. Переходим к ремонту неисправной детали.

Напомним. что в предыдущей статье мы рассматривали как заменить подшипник задней ступицы своими руками. Процесс достаточно простой, выполнить можно в гаражных условиях.

Что делать, когда стучит рулевая рейка? — инструкция

Если проблема только в наконечниках, ремонт выйдет по доступной цене на любой станции технического обслуживания. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция .

Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.

1. Снимаем резиновый гофрированный пыльник и удаляем смазку.2. Производим замену втулки, если она имеет повреждения.3. Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью.4. Устанавливаем новый резиновый пыльник.5. Затем подтягиваем болт, который регулирует движение втулки.

Видео. Ремонт рулевой рейки своими руками

Собираем все узлы рулевого управления автомобиля и проверяем, как все работает. Если стук в рулевой рейке «пропал», значит все хорошо и у Вас вышло сэкономить большую сумму денег, которые бы потребовали на станции технического обслуживания. Если же рулевая рейка повреждена, её придется менять.

Как поменять пыльник на рулевой рейке ВАЗ 21099 Рулевая рейка – предназначена для преобразования вращательного движения, которое поступает от рулевого колеса в поступательное движение рулевых тяг, которые поворачивают колеса и позволяют автомобилю управлять автомобилем. С целью предотвращения

Замена рулевой рейки ВАЗ 2115 Замена рулевой рейки ВАЗ 2115 — задача не самая сложная, однако требует определенных навыков. Самостоятельно заменить рулевую рейку можно, но я бы советовал позвать помощника.

ВАЗ-2115 или Lada 2115 – это рейстайлинг ВАЗ 21099, который выпускался на Волжском автомобильном заводе с 1990 по 2004 годы и был родоначальником «Самары» второго поколения. Lada Samara седан – современное название авто, выпуск его начался в 1997 году.

Ремкомплект рулевой рейки ВАЗ 2114

Приступая к переборке механизма, нужно рассмотреть рынок ремкомплектов. Есть несколько видов:

• Первый состоит только из резинок, прокладок и демпферов. Он подойдет при замене смазки внутри механизма и легкого обслуживания. Цена за комплект около 200 рублей.
• Второй дополняется двумя подшипниками, что также подойдет при легком обслуживании механизма. Стоимость комплекта около 500 рублей.
• Последний ремкомплект имеет почти все внутренние механизмы и подразумевает под собой полную замену агрегатов. Цена около 2000 рублей.

Перед покупкой комплекта проверьте, какая рейка установлена на ваш автомобиль и запишите ее номер. Это поможет не ошибиться при покупке.

Самостоятельная замена рулевой рейки

На ВАЗ 2114 замена рулевой рейки не является сложной процедурой. Расположен данный механизм в нижней части автомобиля, ближе к моторному щиту. Условно рейка ВАЗ 2114 находится между передними колесами, с которыми соединена при помощи рулевых тяг и наконечников.

Для снятия рейки необходим набор ключей и инструментов (шестигранники, специальный съемник для выпрессовки рулевых тяг), а также проникающая жидкость типа WD-40. Дополнительно потребуется смазка для закладки в рейку перед установкой (типа ШРУС-4).

Как снять рулевой механизм

Если на ВАЗ 2114 рулевая рейка требует ремонта или замены, автомобиль необходимо сначала вывесить на подъемнике или загнать на яму.

Перед началом работ следует обработать все соединения и болты проникающей жидкостью, чтобы облегчить процесс откручивания.

В целом, демонтаж рейки осуществляется следующим образом:

Обратите внимание, откручивать гайки удобнее сбоку, в области телескопической стойки. Также проще вытащить рейку через вырез, где стоит стойка

При этом вынимать рейку нужно через правую сторону (пассажирскую).

Установка новой рейки

Рулевая рейка 2115, 2114 или 2113 может идти в сборе с рулевыми тягами и наконечниками, с тягами без наконечников или без тяг и наконечников.

Если наконечников нет, сняв старую рейку с наконечниками, необходимо их открутить При этом не забывайте посчитать количество витков, чтобы после сборки приблизительно выставить схождение и добраться до сервиса. Также не перепутайте левый и правый наконечник (они отличаются).
Далее новую рейку нужно смазать, вскрыв боковые заглушки. В рейку можно набить ЛИТОЛ, использовать ШРУС-4 и т.д. Затем старые наконечники прикручиваются на новую рейку (считаются витки, то есть, как они были ранее накручены на старой рейке). Затем на машину устанавливается новая рейка, сборка осуществляется в порядке, обратном снятию. С правой стороны наживляются крепления рейки. Также нужно попасть в шлицы рулевого карданчика

Чтобы это сделать, в хомут можно забить отвертку или зубило, разжимая его.
После точной установки по шлицам, следует затянуть все гайки фиксации рейки, также закрепить рулевые наконечники;
Обратите внимание, на рейке имеется проточка, куда входит стопорный болт;

После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение. Данную процедуру необходимо выполнить обязательно!

Выполнение работы

Доступ к регулировочному болту рулевой рейки на Рено Логан не затруднен. Для этого нужно поднять машину на подъемнике или загнать на яму. Подтяжка рейки осуществляется шестигранником на 10 и обычным ключом, который будет служить рычагом при затягивании болта внутри корпуса.

Место, где находится регулировочный болт, очищается и продувается, чтобы не возникло проблемы с вставкой инструмента в пазы. Шестигранник вставляется в разъем, после чего на него накидывается ключ, и болт аккуратно подтягивается на угол от 30 до 60 градусов, но не до полного затягивания.

Процедура делается в несколько этапов, при этом требуется постоянно контролировать, не закусывает ли шестерня рулевого вала рейку. Для этого достаточно руками повернуть передние колеса или прокрутить руль. Если механизм будет закусываться, это сразу почувствуется на его работе. Еще один признак перетянутой рейки: при повороте передних колес на подъемнике они не возвращаются в прямое положение, оставаясь повернутыми на установленный вручную угол.

Регулировку требуется проводить до тех пор, пока болт не затянется или люфт не уберется полностью. Чтобы определить качество подтяжки, продолжаем раскачивать наконечник рулевой рейки, но при этом люфт не должен передаваться на нее. Кроме того, должен пропасть люфт при нажатии колеса вправо-влево и на рулевом колесе.

Небольшой ход вала допускается, поскольку регулировочный болт давит на упругую пружину, которая прижимает части механизма друг к другу. При этом стук должен полностью пропасть, а управляемость автомобиля улучшиться.

Поскольку корпус рейки на автомобилях Рено Логан алюминиевый, чтобы избежать самораскручивания болта, его нужно накренить. Доступ к этому месту ограничен, но при помощи длинной отвертки достаточно накернить его в двух точка, чего будет вполне достаточно, чтобы болт больше не раскручивался, ослабляя сцепление в середине механизма.

По окончании работы необходимо сделать пробный заезд, чтобы определить стучит рулевая рейка или эта проблема была успешно решена

Во время поездки нужно обратить внимание на то, возвращается ли руль в исходное положение после поворота самостоятельно и не закусывает ли рулевой механизм. В таком случае нужно снова вернуться в мастерскую и немного ослабить регулировочный болт, чтобы рейка слишком сильно не изнашивалась. Печать

Печать

Печать

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим.Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше

Регулировка рулевой рейки ВАЗ 2110 2114

Регулировка рулевой рейки ВАЗ 2110 2114 обычно требуется после длительной эксплуатации автомобиля по дорогам с плохим покрытием

Многие автомобилисты при этом обращают внимание на то, что, в процессе вождения, из-под автомобиля начинают раздаваться непонятные шумы в виде стуков или треска. В этом случае, лучше всего обратиться в ремонтный сервис, для того, чтобы квалифицированно установить причину неисправности

В подавляющем большинстве случаев, при таком “диагнозе” требуется ремонт, регулировка, а порой и полная замена рулевой рейки ВАЗ 2110 2114.

В любом транспортном средстве нет “вечных” механизмов, поэтому и требуется регулировка рулевой рейки ВАЗ 2110 2114. Самые явственные нарушения в ее работе проявляются при выполнении на автомобиле поворотов и прочих видов маневрирования. Для того, чтобы проверить техническое состояние рулевой рейки, нужно взяться за вал руля рукой в том месте, где он сочленяется с рейкой и пошатать его вверх-вниз. Если Вы услышите стук, рейку необходимо регулировать и заменив, предварительно, игольчатый подшипник. Если он целый, его, по меньшей мере, потребуется тщательно смазать.

Далее, дергая рукой за рулевые тяги необходимо определить люфт в рулевой рейке (шестерня, втулка) ВАЗ 2110 2114, которого наблюдаться не должно. Для устранения неисправности можно обратиться на СТО, а можно провести ремонт или регулировку самостоятельно, но для этого Вам, в первую очередь, потребуется запастись ремонтным комплектом. Данные комплекты бывают трех видов и их всегда можно найти в продаже на автомобильном рынке или в магазине.

К минимальному ремонтному комплекту рулевой рейки ВАЗ 2110 2114 относится набор специальных крепежей с шайбами, запасные втулки, изготовленные из фторопласта, и подшипники. Средний набор включает в себя дополнительные валы, которые возможно потребуется заменить во время регулировки. Стоит такой набор на порядок дороже. И, наконец, полный ремонтный комплект, который включает в себя новую рулевую рейку ВАЗ, в сборе. При приобретении данного комплекта не стоит забывать о том, что рулевая рейка может быть 2-х образцов, старого и нового.

Как определить, что требуется замена рейки на Ваз 2114

Итак, есть несколько способов. Самый первый и простой – это вращение руля. Его надо просто подергать из стороны в сторону. В идеале, колеса должны реагировать на малейшее вращение. По факту, многие даже новые рейки на это не способны. Таково качество деталей, с этим просто надо смириться. Износ рулевой рейки никак не повазывается в виде стуков или вибраций, вопреки устоявшемуся мнению. Если на ходу кочки отдаются в руль, вероятнее всего, требуется замена рулевого наконечника.

Второй способ более точный и сложный одновременно. Для проведения данной проверки необходимо поочередно поддомкратить передние колеса, после чего покачать их поперек вращения в горизонтальной плоскости. Если есть небольшой люфт, то он где-то в рулевом управлении, но необязательно в рейке. Тут уж никак не объяснить, такой диагноз может поставить только специалист.

Прежде чем менять рейку, можно попробовать ее подтянуть. Таким образом, уменьшаются зазоры в колонке. Главное не перетянуть, иначе руль может заклинить. Чтобы подтянуть рулевую рейку на Ваз 2114, необходим специальный многогранный ключ, его можно найти в любом автомагазине.

Видео: замена рейки на ВАЗ 2114

Признаки неисправности

Чтобы понять, что рейкам требуется ремонт, нужно следить за поведением автомобиля, знать характерные признаки неисправности этого элемента.

Можно ли определить, требует агрегат полной замены, либо вы сможете обойтись простым ремонтом? Об этом расскажем приведенная ниже таблица.

Признак	Необходимые действия
При поворотах руля слышен стук, возникает люфт	Если ситуация происходит при движении автомобиля, достаточно провести ремонтные мероприятия, воспользоваться ремкомплектом
Стук и люфт возникает при поворотах рулевого колеса, когда машина стоит на месте	Это яркое свидетельство критического состояния рейки. Проблема решается только путем ее полной замены.

Конструкция рулевой рейки на ВАЗ-2114

Оригинальная рулевая рейка производства АвтоВАЗ

Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки. Рассмотрим, из каких элементов она состоит:

Устройство рулевой рейки

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба

Общая схема рулевого управления, в том числе и рейки

Проверка рейки

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — ( 87±0,25 ) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм .

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм . После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30 мин-1 .

Схема проверки рулевой рейки

Причины выхода из строя

Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:

• Износ . Каждый механизм автомобиля имеет свой ресурс хода.
• В связи с неровными дорогами давление на рейку значительно увеличено.
• Недопустимое ускорение при крайнем положении колес .
• Механические повреждения вызванные в процессе эксплуатации.

Симптомы поломки

Диагностика стуков в рейке показала, что втулка расшаталась.

Как же на самом деле определить, что рейка уже на грани. Для этого существуют прямые и косвенные показатели. Итак, рассмотрим, основные из них:

• Стук – это первый показатель того, что рейку необходимо отремонтировать или заменить.
• Закусывание рул я, при повороте в одну из сторон.
• Люфт рулевого управления вправо или влево.
• Вибрация при поездке по ровной дороге.
• Нарушен угол развала-схождения.

Когда наступает время замены рейки

Поскольку, рулевое управление участвует в управлении автомобилем, и прямо отвечает за безопасность, не только находящихся в самой машине, но из вне пешеходов, рекомендуется вовремя проводить диагностику и ремонт данного узла.

Итак, есть несколько вариантов устранения неисправностей рулевой рейки ВАЗ-2114:

• Регулировка (выявляется при поточной диагностике).
• Ремонт (возможный дешевый вариант восстановления узла).
• Замена (когда отремонтировать узел не возможно или не целесообразно).

Проверка наличия смазки на зубьях рулей рейки. Если смазка будет отсутствовать то зубья сорвёт.

Самостоятельная подтяжка рулевой рейки на ВАЗ-2114

В большинстве случаев все работы по подтяжке люфта сводятся к регулировке рулевого колеса и выбору люфта в зацеплении. В случае если износ деталей значительный, то без капитального ремонта и установки новых запчастей не обойтись. Наиболее простой способ это проверить – подтянуть рулевую не снимая с транспортного средства.

Для регулировки рейки необходим специальный ключ, который вставляется в гайку регулирования, находящуюся на корпусе рулевого механизма. Изготовить ключ реально самостоятельно, но лучше приобрести, так как стоимость его невелика, а найти его можно практически в любом магазине запчастей. Наличие собственного ключа в вашем арсенале облегчит регулировку, и будет крайне необходим при разборке рейки.

Регулировка рулевой рейка на ВАЗ-2114: инструкция к действию

1. Автомобиль устанавливается на эстакаду или подъемник. Можно, конечно, регулировать со стороны капота, но в этом случае работать придется практически вслепую.
2. С нижней части двигателя демонтируется брызговик и защита картера.
3. Рулевая рейка очищается от грязи и визуально осматривается. На ней не должно быть следов потекшей смазки, на пыльниках – повреждений.
4. Следует проверить, чтобы рейка была плотно прикреплена к моторному щитку, рулевые тяги в месте крепления к рейке не должны иметь люфт.
5. Далее нужно найти гайку регулирования рулевой рейки и очистить от грязи. На ней установлена пластиковая заглушка, которую необходимо снять.
6. С помощью специального ключа дожимаем регулировочную гайку. В некоторых случаях она фиксируется керном, поэтому после регулировки нужно вернуть фиксатор в исходное положение.
7. Регулировка выполняется путем затягивания гайки до упора, после чего проверяется наличие люфта на рулевом колесе. Если при повороте руля нужно прилагать большое усилие, необходимо отпустить гайку на несколько градусов.
8. После того как гайка отрегулирована ее нужно зафиксировать, чтобы избежать самопроизвольного откручивания.

После того как люфт выбран, необходимо сделать пробный заезд и убедиться в нормальной работе рулевого механизма. При свободном вращении руля и отсутствии люфта регулировку можно считать оконченной. Если вращение рулевого колеса доставляет неудобство, нужно отпустить гайку на несколько градусов против часовой стрелки.

Когда менять рулевую рейку

Хотя первыми из строя выходят именно наконечники рулевых тяг, в дальнейшем неисправности возникают и в самом рулевом механизме

Чтобы понять, когда нужно менять рулевую рейку, следует обращать внимание на следующие признаки:

• руль стал крутиться с трудом;
• при повороте руля рейка «закусывает»;
• на руле ощущается сильный люфт;
• при езде по неровностям рулевая рейка стучит;

Первым признаком проблем является стук рейки, который можно услышать, резко покачав руль. Также, вывесив авто на подъемнике, можно покачать рулевые тяги в месте соединения с рейкой. Если люфты заметны внутри картера рейки, это также указывает на износ.

Как подтянуть рулевую рейку ВАЗ 2114

В ряде случаев устранить или уменьшить люфты и стуки рейки можно путем регулировки (подтяжки). Данный способ подходит тогда, когда общий износ механизма только начался, при этом руль крутится нормально (без закусывания).

Если рулевая рейка 2114 стучит, необходимо приобрести специальный ключ для регулировки рейки

Далее на самом корпусе рейки необходимо обнаружить гайку, после чего ключом аккуратно ее подтянуть (по ¼ оборота за один раз).
Обратите внимание, при затяжке гайки нужно проверять, как крутится руль. Если перетянуть, вращение руля потребует дополнительных усилий

Более того, сильно затянутая гайка может приводить к тому, что руль начнет клинить. По этой причине затягивать нужно постепенно, каждый раз проверяя усилие на руле.

Результатом таких действий будет частичное или полное устранение стука, а также сохранение работоспособности рулевого механизма. Если же стук убрать затяжкой не получается, тогда рейку нужно менять или капитально ремонтировать.

С учетом того, что рулевая рейка ВАЗ 2114, а также рулевая рейка ВАЗ 2115 или ВАЗ 2113 не имеет ГУР (гидроусилитель руля) или ЭУР (электроусилитель руля), стоит относительно недорого. Например, цена рулевой рейки ВАЗ 2114 на момент написания данной статьи составляет чуть более 4 тыс. руб. По этой причине целесообразнее и надежнее сразу купить новый механизм и выполнить его замену.
