Замена датчика уровня топлива на ВАЗ-2110: артикулы

Датчик уровня топлива ваз 2110

Среди всего разнообразия информации, индицируемой на приборной панели автомобиля ВАЗ 2110, одно из важнейших мест занимают сведения о реальном остатке топлива. Во всяком случае, осознавая, что соответствующий индикатор врет или не работает вообще, любой водитель будет чувствовать себя неуютно, особенно если он находится на уединенной трассе или заведомо вдалеке от ближайшей заправочной станции.

Исходя из сказанного вполне понятно, что любой владелец машины, (в данном случае ВАЗ 2110) должен владеть хотя бы основными знаниями о принципе действия датчика уровня топлива, разбираться в признаках его отказов, знать как его проверить и, по возможности, уметь устранять определенные неисправности без замены этого, не самого дешевого, элемента.

Сам по себе датчик уровня топлива представляет собой реостат с резистором, набранным из нихромового проводника. Перемещение подвижного контакта реостата осуществляется при помощи поплавкового рычага. Конец рычага оснащен дополнительным контактом, который, в определенном положении, замыкает контрольную цепь, свидетельствуя о начале выработки резервного остатка топлива (6,6 – 4,0 литра).

К сожалению, топливный датчик ВАЗ 2110 нельзя отнести к наиболее надежным деталям и со временем можно заметить, как показания уровня топлива начинают резко «скакать». Как правило, основной причиной данной неисправности является стирание контактной дорожки под воздействием бегунка.

В ряде случаев выйти из положения можно путем некоторого изгиба крепления бегунка, разместив его выше изношенного участка, однако если стерта значительная поверхность, то замены датчика не избежать.

Не менее частой проблемой являются случаи, когда стрелка индикатора указывает количество имеющегося топлива с большой погрешностью. В такой ситуации спасти положение может регулировка датчика, для чего следует демонтировать датчик с топливного насоса и затем, изменяя вручную положение рычага от одного крайнего положения к другому, проверить правильность показаний стрелки указателя.

Если в крайних положений спицы поплавка стрелка не указывает «0» (пустой бак) или не доходит до риски «1» (полный бак), то восстановить истинные значения можно путем подгиба регулировочный язычков, тем самым увеличивая ход спицы в ту или иную сторону. Кроме указанного метода имеется способ откорректировать показания путем изменения крайних положений стрелки самого указателя, правда в этом случае придется дополнительно выполнить разборку приборной панели.

Несколько другие действия следует произвести, если при заполнении бака примерно на 50% указатель убеждает нас, что топливо полностью выработано. В такой ситуации следует:

Проверить состояние контактов с обратной стороны приборной панели и при необходимости затянуть гайки, при помощи которых крепятся провода;
Проверить плавность движение спицы поплавка, обращая особое внимание на отсутствие заеданий в промежуточных положениях Параллельно проверить датчик на общую работоспособность;
Проконтролировать подсоединение «массовых» проводов, в том числе и провода закрепленного под рукояткой ручного тормоза.

В случае возникновения необходимости замены датчика топлива, его демонтируют совместно с топливным насосом. Для того, чтобы найти где находиться этот агрегат следует открыть технологический лючок под задним сидением автомобиля.

Решая проблему как поменять датчик уровня топлива ВАЗ 2110 необходимо помнить, что в настоящее время он выпускается в двух модификациях: первый, под владимирскую компоновку приборов, в том числе и для сборки в исполнении Курского АО «Счетмаш».

Второй тип предназначен для VDO. Во избежание введения инструментальной погрешности, взамен отказавшего датчика лучше устанавливать однотипный. В крайнем случае, следует следить, чтобы в маркировке снимаемого и устанавливаемого датчиков обязательно совпадали первые цифры, обозначенные вслед за наименованием. Другими словами ДУТ-1-01 и ДУТ -1-02 являются взаимозаменяемыми, а ДУТ -1-02 и ДУТ-2-02 – нет.

Как функционирует прибор?

Чтобы самому разобраться в проблеме, нужно понимать, как осуществляется замер уровня горючего и передача информации указателю прибора. Схема, реализованная в большинстве транспортных средств, включает следующие основные элементы:

поплавок, изготовленный из легкого полимера, погружен в бензобак и зачастую совмещен с блоком насоса;
датчик бензина – потенциометр (иначе – реостат) рычажного типа;
стрелка указателя со шкалой;
соединительные провода.

Во многих современных автомобилях к системе подключен электронный блок управления.

Классический реостат представляет собой открытую катушку из проволоки повышенного сопротивления. Рычаг, оснащенный контактом и прикрепленный к поплавку, поднимается либо опускается вместе с уровнем горючего в баке, а контакт перемещается по виткам обмотки. Классическая схема работает просто:

Реостат и стрелочный прибор включен в цепь последовательно, оба питаются от автомобильной бортовой сети.
При перемещении поплавка с рычагом сопротивление потенциометра меняется.
Изменение сопротивления вызывает повышение либо снижение силы тока в цепи, на что реагирует стрелка указателя. Шкала проградуирована по значениям сопротивления, соответствующим наполнению бензобака.

Обновленная версия системы работает с участием контроллера. Стрелка уровня топлива получает обработанный цифровой сигнал от электронного блока, подающего питание на потенциометр. Принцип работы не меняется, но схема позволяет получать более точные показания.

Указатель температуры ОЖ

Для охлаждения двигателя используется антифриз или охлаждающая жидкость. Чтобы обеспечить правильную работу силового агрегата, для охлаждающей жидкости также предусматривается свой контроллер. По своему функционалу данный регулятор отдаленно напоминает подсос, которым оборудуются 8- и 16-клапанные карбюраторные моторы «десяток» и других транспортных средств. Сам по себе датчик предназначен для мониторинга температуры расходного материала.

Установка нового датчика антифриза

По сути, это устройство также обеспечивает регулировку горючего. Если силовой агрегат работает на холодную и еще не прогрелся, он будет получать больше бензина для нормального функционирования. Показания о температуре охлаждающей жидкости выводятся на контрольный щиток в салоне машины. В соответствии с этими показателями водитель всегда сможет узнать о перегреве агрегата по тому, как стрелка датчика на приборной панели начнет перемещаться в красную зону.

Датчик температуры антифриза периодически выходит из строя, для него характерны следующие неисправности:

Нарушение электрического контакта внутри контроллера, что приводит к его неработоспособности.
Устройство установлено таким образом, что оно может подвергаться воздействию движущихся элементов, в частности, троса педали акселератора. Правильнее даже сказать, что трос воздействует не на сам датчик, а на его провода, которые по факту могут терять изоляцию в результате долгой эксплуатации.
Зачастую регулятор ломается, если вентилирующее устройство начинает функционировать на не прогретом двигателе.
Если мотор перегрелся, то могут возникнуть трудности при его запуске.
Если контроллер температуры расходного материала выходит из строя, это может привести к увеличению расхода бензина. Если вы столкнулись с одной из таких проблем, то для обеспечения нормальной работы двигателя автомобиля необходимо произвести замену контроллера. Подробная инструкция по замене представлена на видео ниже (автор — РЕМОНТ ВАЗ 2110, 2111, 2112).

Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка

В процессе эксплуатации автомобиля ДМРВ 2110 может выйти из строя по разным причинам, причем одна из таких — длительный срок использования устройства. При выходе из строя датчик обычно не ремонтируют, его просто меняют на новый. О неправильной работе датчика могут говорить такие симптомы:

на приборной панели автомобиля загорается «Check Engine» (нужно проверить двигатель);
увеличился расход топлива, динамика разгона снизилась;
двигатель автомобиля не запускается;
на «холостых» ДВС автомобиля работает с рывками (изменение холостых оборотов в меньшую либо большую сторону).

Все перечисленные признаки неисправности датчика говорят о том, что воздух в смесь подается не в том объеме, в котором необходимо. С учетом того, что данная проблема может быть связана не только с неисправностью ДМРВ, прежде чем приступить к демонтажу датчика, необходимо убедится в его неисправности.

На деле, датчик массового расхода воздуха ВАЗ 2110 проверить на работоспособность можно тремя методами: в движении, мультиметром, визуально. Проверка ДМРВ 2110 опытным путем (в движении) представляет собой самый простой и быстрый способ. Заключается он в анализе работы ДВС автомобиля при принудительном отключении датчика.

Алгоритм действий:

открыв капот, отключить разъем ДМРВ;
завести двигатель автомобиля;
так как автомобиль будет работать в аварийном режиме, загорается лампочка «Check Engine» и количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
проехав на автомобиле, работающем в аварийном режиме, необходимо обратить внимание на его динамику и сравнить с динамикой до отключения датчика;
если автомобиль с выключенным датчиком стал быстрее разгоняться, датчик расхода воздуха неисправен.

Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром. Этот способ проверки датчика на работоспособность подразумевает под собой использование измерительного прибора (мультиметра).

Перед проверкой необходимо разобраться с конструкцией устройства и узнать его «распиновку» (распайка проводов по плате). Из ДМРВ выходят четыре провода. Как правило, это провод к главному реле (розово-черный или розовый), заземление (зеленый), питание (серый) и вход сигнала (желтый).

Для проверки необходимо:

выставить мультиметр в режим измерения постоянного напряжения, установив предел до 2 Вольт;
не заводя мотор, включить зажигание;
подключить черный щуп мультиметра к проводу заземления, красный к входу сигнала датчика мультиметра, просунув щупы мультиметра сквозь резиновый уплотнитель разъема;
сделать замеры и по результатам определить состояния датчика.

На основании показаний мультиметра:

напряжение 0,996-1,01 Вольт (датчик новый);
напряжение 1,01-1,02 Вольт (рабочий датчик в хорошем состоянии);
напряжение 1,02-1,03 Вольт (датчик рабочий, с длительной эксплуатацией);
напряжение 1,03-1,05 Вольт (датчик изношен и может выйти из строя);
напряжение от 1,05 Вольт и выше (датчик неисправен и требует замены).

Если же прибора нет под рукой, часто определение неисправности датчика возможно по его внешнему виду, то есть при визуальном осмотре. В этом случае необходимо демонтировать устройство и внимательно его осмотреть на предмет механических повреждений либо на наличие жидкости в датчике и воздушном патрубке.

Причины попадания жидкости и грязи в датчик могут быть разными (например, повышен уровень масла в картере, попадание пыли на термоанемометр по причине несвоевременной замены воздушного фильтра, маслоотбойник системы вентиляции картера забит и т.д.).

Диагностика и способы ремонта

Чтобы осуществить проверку и выявить неисправность, выполните ряд подготовительных работ:

Отыщите в автомобиле технологический люк, открывающий доступ к блоку электробензонасоса и поплавкового механизма. Обычно располагается под задним диваном, где установлен топливный резервуар.
Открутите прижимной фланец и вытащите узел через отверстие. Почистите все контакты и пластину реостата, установите блок на место.
Подготовьте «контрольку» с лампочкой и мультиметр.

Первым делом нужно точно определить «виновника» – проверить отдельно датчик и указатель. Работоспособность прибора диагностируется следующим образом:

Включите зажигание и подсоедините один зажим мультиметра или контрольной лампочки к массе авто.
Второй контакт подключите к плюсовой клемме провода, выходящего в технологический проем. Измеритель должен показать напряжение бортовой сети.
Снимите плюсовую клемму и замкните ее на массу. Если прибор на панели исправен, стрелка покажет полный бак. Значит, не работает датчик уровня топлива.
Если к бензобаку приходит 2 провода, поочередно соединяйте их с массой автомобиля. От одного должна загореться контрольная лампа, от второго – указатель переместиться на максимум. Если наблюдаются перечисленные признаки, меняйте датчик.

В том случае, когда на проводах имеется напряжение 12 вольт, но после замыкания на массу стрелочный указатель не реагирует, придется разбирать торпедо и снимать прибор. Аналогичные действия предпринимаются при нерабочем индикаторе минимального остатка бензина.

Самостоятельно проверить обновленную систему, устанавливаемую в машины последних лет, несколько сложнее, простое замыкание клемм ничего не даст. С помощью мультиметра убедитесь, что на проводах присутствует напряжение питания, а затем нужно подключить к ним другой, работоспособный датчик. Если при шевелении поплавка стрелка на приборной панели реагирует, элемент следует заменить.

Тщательная очистка бегунка и витков реостата помогает в том случае, когда банально врет датчик уровня топлива. Подвижный контакт можно аккуратно перегнуть, чтобы он проходил по неизношенной части витков. Очищайте токонесущие полоски потенциометра мягкой тканью, пропитанной спиртом, чтобы не повредить поверхность элемента.

Некоторые неисправности бензинового датчика можно устранить в гаражных условиях:

«утонувший» поплавок с трещиной меняется в сборе с рычагом либо отдельно (зависит от марки авто);
оторвавшиеся проводники соединяются с помощью обычного паяльника;
поврежденная пластинка реостата меняется на новую при условии, что запчасть к вашему автомобилю найдется в продаже.

На данный момент ремонт датчика уровня топлива становится неактуальным. Учитывая стоимость нового элемента, проще и надежнее поменять нерабочую деталь.

Если указатель и измеритель остатка бензина исправен, но стрелка прибора врет, попробуйте произвести регулировку. Аккуратно подогните штангу поплавка в нужную сторону и снова проверьте показания. Чтобы добиться максимальной точности, операцию наверняка придется повторить несколько раз.

Измеритель уровня топлива в баке – довольно простой механизм, разобраться в работе которого сможет любой автолюбитель с базовым уровнем технических знаний. Рассмотрим, почему не работает датчик уровня топлива, а также способы устранения всех возможны поломок (стрелка дергается, «врет», показывает только полный либо пустой бак).

Снятие или замена датчика топлива на Ладе Калина

Демонтаж топливного модуля и снятие с него ДУТ на Ладе Калина:

Сжав пружинные фиксаторы наконечников топливопроводов, отсоединяем трубки подачи и возврата бензина от модуля, а затем отводим их в сторону.
Нанося легкие удары молотка по бородку, приставленному к прижимному кольцу модуля, отворачиваем последнее против часовой стрелки.
Прижимное кольцо, поддев отверткой, извлекаем из люка.
Извлекаем модуль, аккуратно выводя поплавок ДУТ из отверстия бензобака, стараясь не погнуть рычаг датчика. Для этого модуль немного наклоняют.

Отгибаем со стороны насоса фиксаторы двух трубчатых направляющих, а затем сдвигаем крышку модуля.
Отсоединяем от выводных контактов регулятора давления бензина, который установлен в крышке модуля, провода, идущие к насосу (снимаем их наконечники).
Отжав фиксатор разъема, установленного на крышке модуля, отсоединяем колодку с проводами.
Шлицевой отверткой на разъеме топливного насоса, выступающего из корпуса модуля, освобождаем фиксатор крепления колодки проводов.
Аккуратно отсоединяем колодку с проводами от насоса.
У ДУТ, стоящего сбоку корпуса модуля, освобождаем 2 фиксатора его крепления.
Сдвигаем ДУТ по пазам его посадочного места на модуле и снимаем.

Демонтированный ДУТ Лады Калина сразу меняют или осматривают и ремонтируют в случае устранимых дефектов. Устанавливаем отремонтированный или новый ДУТ и собираем модуль в обратной последовательности. Аккуратно заведя рычаг с поплавком в отверстие бензобака, ставим топливный модуль на место и ориентируем его таким образом, чтобы стрелка, нанесенная на крышке модуля, указывала назад (по ходу авто), а фиксирующий выступ крышки зашел в паз фланца отверстия бака.

Ставим прижимное кольцо, а затем поворачиваем его до упора по часовой стрелке. Убедившись в надежности крепления модуля, подсоединяем разъем с проводами и трубки топливопровода. Подсоединяем «массу» АКБ. Включаем на 5 с зажигание, чтобы проверить герметичность подсоединения топливопровода. Устанавливаем на место крышку люка, а затем нижнюю часть заднего сиденья.

Как проверить и заменить реле бензонасоса

Если электробензонасос во время включения зажигания не подает признаков жизни, это совсем не означает, что он сгорел. Причиной поломки также может быть «релюшка». Наиболее простой метод проверки реле бензонасоса на слух — во время включения зажигания оно должно щелкать. Если же щелчка не слышно, значит, вероятнее всего, реле неисправно.

Однако все не так просто — поломка может быть «хитрой», к примеру, машина не запускается с первого раза. Причиной поломки могут быть подгоревшие контакты реле.

В таком случае проверить работоспособность насоса очень просто:

Снимите защитный кожух, который скрывает колодку с предохранителями и реле.
Открутите крепления колодки и выньте ее, она останется держаться на проводах.
Выдерните реле из колодки и поставьте перемычку между 2-мя противоположными контактами, так, мы подадим питание напрямую на бензонасос.
Если электромотор бензонасоса при таком соединении начинает шуметь, значит, скорее всего, сам бензонасос рабочий, и неисправность кроется в реле. В таком случае замените реле.

Частые неисправности датчика топлива на ваз 2110

В принципе, датчик уровня горючего может преподнести водителям множество малоприятных сюрпризов, какие очень запутывают в пути:

Показания уровня горючего приступают скакать. В подобной переделке прибор может показывать, что угодно – то наибольший, то наименьший уровень горючего. Разбираться в подобной ситуации становится абсолютно нереально. Первопричиной данному явлению может быть повреждение дорог на плате осуществляющего контроль органа. Рано либо поздно они могут износиться из-за непрерывного воздействия бегунка. Если подобный признак обнаружился в вашем автомобиле, можно попытаться подогнуть бегунок, т. е. передвинуть его на значительный участок платы. Однако это может помочь лишь в тогда, когда дороги еще не очень износились. В ином случае нужна смена датчика.
Датчик уровня горючего постоянно показывает неверные сведения. Оснований данного явления может быть некоторое количество: В случае если показания уровня постоянно повышены либо понижены, в таком случае можно отрегулировать прибор горючего. Курсор уровня горючего показывает на полноту бака. На самом же деле вы четко знаете, что бак наполнен только отчасти.

Как выполнить ремонт датчик топлива ваз 2110

Проконтролировать качество протяжки абсолютно всех контактных соединений на жгутах панели устройств (для этого ее потребуется убрать)

Особое внимание уделите маленьким гайкам, какие придавлены к указателям и дают главный контакт

Удостоверьтесь в исправности панели устройств. Зачастую случается, что применяется прежний вид оснащения, какой стремительно выходит из строя. В подобной ситуации нужна починка либо замена.

Могло сбиться положение стрелки уровня горючего. В данном случае следует нажать на клавишу пробега за день и включить зажигание.

Зачастую первопричиной поломки становится застревание поплавка в бачке либо выход из строя ДУТ.

Нарушения в работе автомобиля при неисправном ДУТ

Итак:

Предположим, вы увидели, что показатели уровня топлива стремительно изменяются. Предпосылкой данного явления может быть, стёршаяся под влиянием бегунка, контактная дорожка.
При маленьком износе, можно попытаться выйти из данного положения таким образом: выгнуть крепление бегунка немного больше проблемного участка. Если износ дорожки огромный, потребуется поменять датчик уровня горючего ВАЗ 2110.
Имеется еще одна трудность, образующаяся зачастую: устройство обманывает — указатель его индикатора со значительной погрешностью показывает уровень остатка горючего. Вероятно, прибор попросту необходимо настроить.
В данном случае его разбирают, и ручным способом перемещают указатель от левого крайнего положения «1» к правому положению «0», контролируя точность показаний. В случае если до крайних положений указатель не доходит, подверните регулирующий язычок — этим вы увеличите ход стрелки.
Еще бывает подобная картина: у вас полбачка топлива, а устройство указывает, что там ничего. О данном случае необходимо проверить все контакты измерителя. Сначала те, какие пребывают на панели устройств — вероятно, необходимо подтянуть гайки, какими закрепляются провода.
С проводами на панели всё нормально – проверьте, не наблюдается ли заклинивания рычага в переходных положениях. Для установления общей работоспособности указателя горючего, необходимо проверить соединения проводков массы и рукоятки ручника.

Накануне покупки нового устройства, проверьте его маркировку. Для этого в руководстве по эксплуатации машины имеется надлежащая аннотация. Имеется приблизительно 10-ка видов измерителей, различающихся уровнем сопротивления. У любого устройства данный коэффициент персонален.

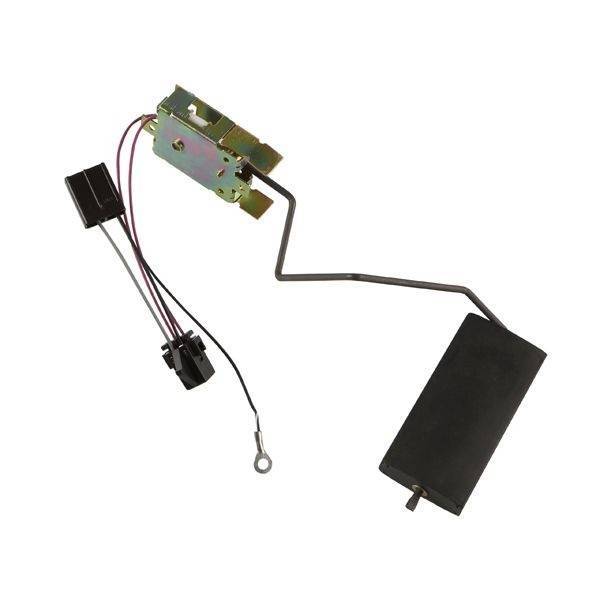

Что такое датчик уровня топлива ВАЗ 2110?

Данное небольшое устройство представляет собою реостат с резистором, какой собран из нихромовых составляющих. Меняющаяся часть реостата, соприкасающаяся с жидкостью, движется с помощью рычага с поплавком. Таким образом датчик уровня топлива ВАЗ 2110 передает информацию на приборную панель.

На противоположном конце рычага – имеется еще один контакт, какой, оказываясь в конкретном положении, замыкает цепь, осуществляющую контроль над началом выработки запасного горючего. Запасной остаток составляет от 4 до 6,5 литров.

Как ни печально, однако данное устройство (см. фотографии в начале) считается одним из элементов, нередко выходящих из строя. В неких случаях, замена топливного датчика может и не потребоваться, стоит только выполнить незначительную профилактику.

Устройство

Регулятор включает в себя две полости — топливную и вакуумную. Внутри вакуумной находится мембрана, реагирующая на давление воздуха, который поступает из силового агрегата. Внутри топливной полости располагается топливо под высоким давлением.

Схема

Силе давления топлива противостоит клапанное устройство. Если давление оказывается чрезмерно высоким, избыточное его количество возвращается обратно по средствам сброса.

Как работает регулятор

Регулятор топлива следит за сохранением разности воздействий на мембрану с двух сторон, то есть обеих полостей. Лишь при таких условиях двигатель сможет нормально функционировать.

Схема топливной системы

Датчик уровня топлива ВАЗ 2110 служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Принцип работы датчика уровня на ВАЗ-2110

Принцип действияДатчик уровня топлива ВАЗ 2110.

Подавляющее большинство датчиков уровня топлива в недорогих автомобилях имеет похожую конструкцию. Работа устройства основана на принципе измерения сопротивления простейшего реостата.

Устройства бензонасоса ВАЗ.

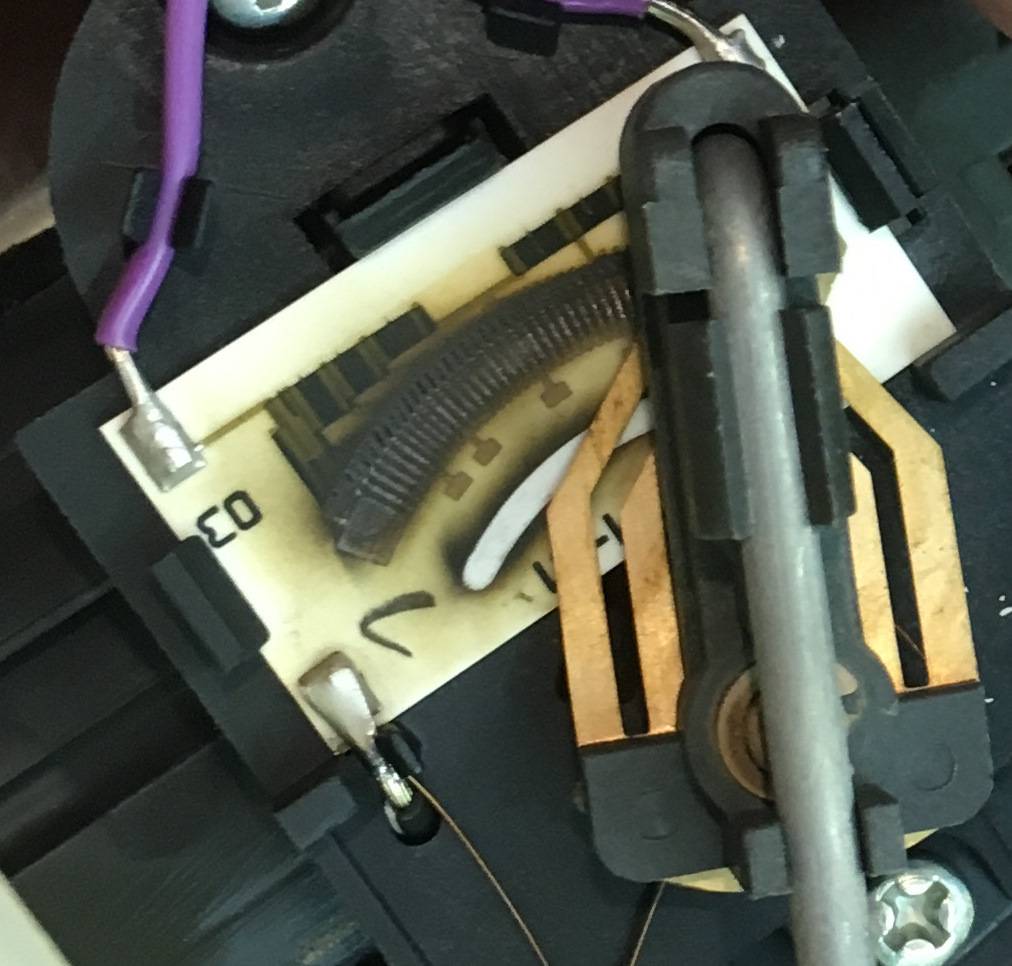

Неподвижная часть устройства представляет собой контактные нихромовые дорожки, а подвижная часть — контакт, который отсекает часть дорожки, меняя при этом сопротивление на выходе. В итоге мы имеем систему, конвертирующую сопротивление датчика в объем топлива, указанный на панели приборов. К подвижному контакту прикреплена спица и поплавок, перемещающийся в зависимости от количества бензина в баке.

На фото видно шкалу датчика уровня топлива.

На десятом семействе ВАЗ датчик уровня топлива ВАЗ 2110 смонтирован в одном блоке с бензонасосом, топливном модуле. Датчик способен сигнализировать о низком уровне топлива (4–6 л), давая зазевавшемуся водителю шанс дотянуть до заправки.

Для замены датчика уровня топлива стараются находить оригинальные запчасти с артикулом 21101–3827010, 21102–3827010 или 2112–3827010. Цена датчика в сборе со спицей и поплавком колеблется от 350 рублей (предприятие Точмаш) до 420 (СЭПО, Cartronic, Моторика).

Лучше не приобретать запчасти сомнительного происхождения. В любом случае новый прибор нужно сравнить со старым датчиком.

Другие варианты датчиков уровня топлива

Потенциометрический ДУТ имеет ряд ограничений по сфере применения. Так, он не может применяться на автомобилях, у которых в качестве топлива для двигателя используется метиловый, этиловый спирты или биодизель. Это связано с тем, что такое горючее более агрессивно действует на электрические контакты и ведет к их преждевременному износу.

В качестве альтернативного варианта, для измерения количества топлива в баке автомобиля, применяются всевозможные бесконтактные датчики, такие как MAAPS или неактивный магнитный датчик положения. Чувствительный элемент MAAPS не контактирует с топливом.

Он имеет следующий принцип работы. Количество оставшегося в баке горючего такой датчик определяет при помощи поплавка, соединенного с постоянным магнитом посредством рычага. Магнит передвигается по сектору, на котором лучами нанесено большое количество пластин различной длины. В пластинах под действием магнитного поля формируются электрические сигналы (в каждой пластине разный), в зависимости от того, какой сигнал подает датчик, определяется остаток топлива.

Меняем датчик уровня топлива на ВАЗ-2110 своими руками
