Меняем гидрокорректор фары на ВАЗ-2110 – почему он не работает?

Как он работает

Он состоит из:

1. Регулятора с ручкой управления. Он установлен в герметичном сосуде с жидкостью
2. Трубок – две штуки на каждую фару. По ним передается давление от регулятора к исполнительным механизмам на отражателях
3. Рабочих поршней. Они же механизмы, отвечающие за изменение положения отражателя. К ним через трубки передается изменение давления от регулятора и в зависимости от него, шток выдвигается или утапливается в глубь поршня корректора.

Разберем принцип работы подробнее

Вся эта система герметичная. В гидрокорректор фар заливается тосол или жидкости на его основе. Это необходимо, чтобы во время морозов она не замерзла и система не утратила герметичности, разорвав пластиковые трубки.

Водитель, вращая регулятор в салоне по часовой стрелке, приводит в движение поршень, который находится в главном цилиндре гидрокорректора. Он имеет резьбовую часть. Вращением шток корректора вкручивается в полость цилиндра, создавая в нем избыточное давление. Простыми словами – он начинает давить на жидкость, залитую в него.

Это давление по трубкам передается в рабочие цилиндры, расположенные в обеих фарах. Избыточное давление, которое в них создается, выталкивает поршни наружу. Тем самым поднимаются отражатели вверх. Чтобы понять, как это работает, разберем конструкцию блок-фары подробнее.

Advertisement

Внутри фара состоит из:

1. Рефлектора
2. Верхнего держателя
3. Регулировочного рычага
4. Возвратной пружины
5. Винта регулировки в вертикальном направлении
6. Штока гидрокорректора
7. Нижней опоры

К рефлектору крепится верхний держатель отражателя фары. Он соединен с рычагом, который верхним концом упирается в винт вертикальной регулировки, а вторым в шток корректора. Возвратная пружина прижимает рычаг к задней крышке фары, опуская рефлектор максимально вниз.

Реклама:

Поршень рабочего цилиндра гидрокорректора выдвигается вперед, толкая рычаг. Он, имея верхнюю точку опоры на регулировочном винте, тянет верхней своей частью рефлектор назад. Отражатель меняет свой угол наклона, относительно горизонтальной линии и фара начинает светить вверх.

Водитель крутить салонный регулятор корректора в положении «2» или «3», давление в системе уменьшается, рабочие поршни утапливаются в глубь цилиндров. Рычаг, под действием возвратной пружины, прижимается к задней стенке, толкая вперед рефлектор. Отражатель опускается, световой пучок светит вниз.

Часты случаи, когда водитель замечает, что фары светят вниз, регулировка корректором не дает нужного результата, направление светового пучка не меняется. Это происходит из-за поломок в системе гидрокорректора фар. Давайте разберем подробно.

Самостоятельная регулировка

Схема регулировки Перед тем как взяться за настройку, вам придется вспомнить уроки геометрии, а также включить свои навыки чертежника. Ведь для корректировки свечения оптики надо будет кое-что начертить на стене.

1. Найдите стенку, когда имеет ровную примыкающую к ней площадку. Поверхности должны быть абсолютно ровными. Без этого условия регулировать фары не имеет никакого смысла.
2. Свет должн быть направлен на стену без каких-либо препятствий. То есть на пути света должна отсутствовать любые посторонние предметы.
3. Отъедьте от стены на 5 метров.
4. Посадите за руль товарища, который вам будет помогать. Желательно, чтобы его вес совпадал с вашим. Если он весит меньше, добавьте какой-то вес в салон.
5. Теперь приступаем к нанесению рисунка согласно предлагаемому нами изображению.
6. Метки Е — это середины передних фар вашей машины. Через них проводят три вертикальные линии — А, О и В. Они должны быть симметричны оси.
7. Измерьте расстояние от основания площадки до середины передней оптики. Согласно нормам, она составляет 600 миллиметров.
8. На стенке начертите горизонтальную линию 1, которая находится в 600 миллиметрах от основания пола.
9. Начертите параллельно линии 1 линию 2. Она должна быть на 75 миллиметров ниже линии 1. Эта линия будет серединой световых пятен.
10. Если у вас есть гидрокорректор, помощнику потребуется включить ручку корректора в положение без пассажирской нагрузки.
11. Теперь включите оптику в режим ближнего света.
12. По очереди перекройте свет картоном или тканью, которая не пропускает его.
13. Крутите винты регулировки для достижения нужного результата.
14. Первой регулируют правую фару, а затем левую.
15. Согласно инструкции, верхние края пятен света должны проходить по второй линии, а наклонные и горизонтальные участки совпадать в точках Е.

Процедура выглядит достаточно сложно, но на самом деле вам просто придется начертить несколько линий и сделать точные замеры в миллиметрах.

Самое сложное в самостоятельное регулировке — это поиск идеально ровной площадки и стенки. Такие есть далеко не в каждом гараже. А проводить выравнивание пола и стены ради процедуры такого рода вряд ли кто-то захочет.

Своими руками грамотно настроить оптику более чем реально. Но на практике лучше поручить эту задачу специализированным СТО. У них имеется необходимое оборудование и, что самое интересное, ровный пол и идеально ровная стена.

Сами регулируете фары?

• Да
• Нет

View Results

Загрузка …

Как найти поломку

Многие при отказе регулировки фар сразу во всем винят гидрокорректор и спешат как можно быстрее его заменить. Но не торопитесь с выводами. Возможны и другие причины неисправности.

Обратите внимание на наличие протечек рабочей жидкости. Если их нет, проверьте ход штока.
Для проверки хода штока демонтируются исполнительные цилиндры

Нормальный показатель составляет в пределах от 6,5 до 7,5 миллиметров.
Ремонтировать корректор гидравлического типа, предусмотренный заводом для ВАЗ 2110, невозможен, поскольку конструкция устройства не разборная.
При возникновении неисправностей, замене подлежит весь узел, включая цилиндры и патрубки.

Принцип работы гидрокорректора фар

Для большинства реализаций корректоров с гидравлическим приводом верхнее положение фар соответствует максимальному давлению в системе, причём это состояние является умалчиваемым. Когда переключатель, располагаемый на приборной панели, перемещается в другие положения (на вазовских моделях они обозначаются римскими цифрами от I до IV), в системе трубопроводов возникает разрежение, поршни втягиваются, поворачивая фары вниз. Конкретно этот механизм реализован следующим образом: шток главного цилиндра с помощью рычажного шарнира соединён со штоком, расположенным непосредственно в пространстве фары. Опорной точкой при этом выступает рычаг, в состав которого включён регулировочный винт. Другими словами, работу гидрокорректора фар можно представить как качели: с помощью регулировочного винта происходит подъём или опускание опорной точки, что позволяет корректировать положение плафона с оптикой.

Намного более серьёзным недостатком можно назвать течь уплотнителей. Если автомобиль длительное время загружен (это может быть как груз, перевозимый в багажнике, так и пассажиры на заднем сидении), вероятность возникновения разгерметизации уменьшается, поскольку в этом случае фары будут находиться в крайнем нижнем положении при минимальном давлении в системе. Но обычно автомобиль загружен слабо, а если учесть невысокое качество резиновых уплотнителей и их подверженность разрушаться при воздействии резких перепадов температур, характерных для зимнего периода, то протечки гидрокорректора фар можно смело назвать их главной болезнью. В результате происходит подклинивание поршней и невозможность регулировки светового луча. При исправном корректоре свободный ход главного поршня – 7 или более миллиметров.

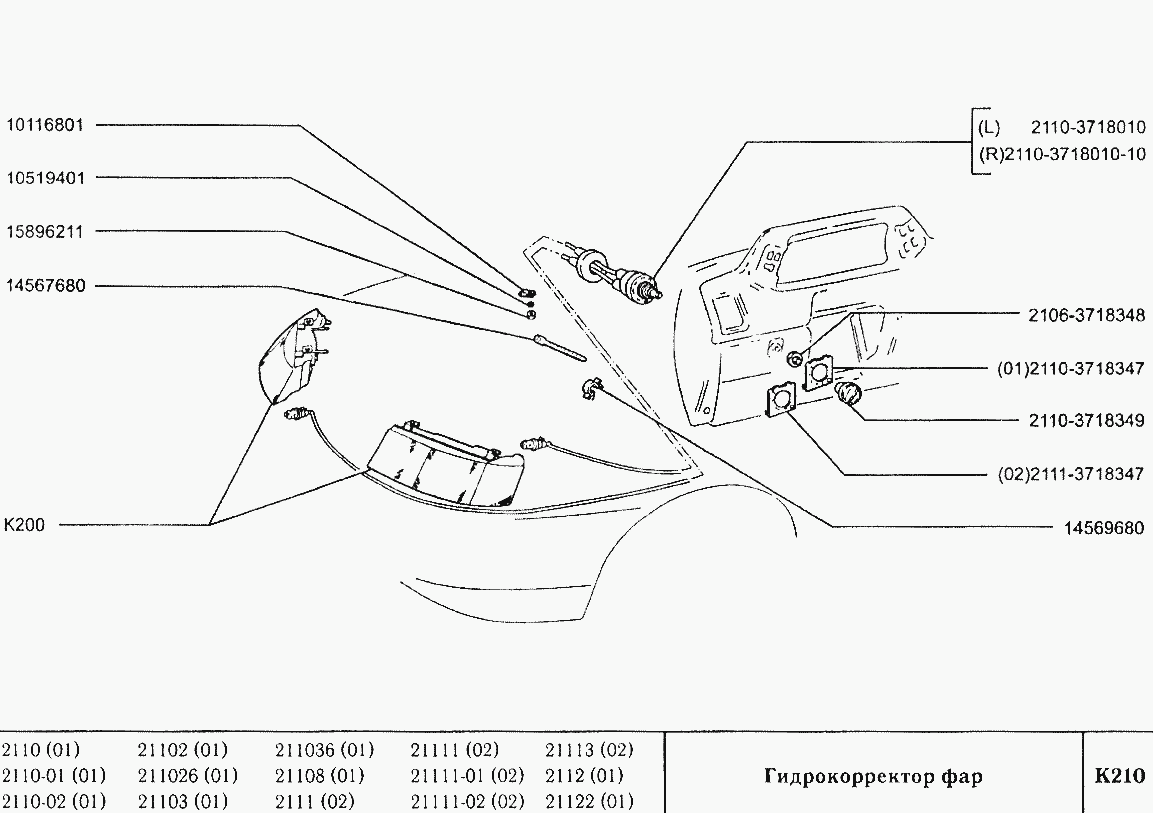

Ремонт и замена на примере ВАЗ 2110

Если вы водитель со стажем, то вам прекрасно известно и что такое гидрокорректор фар, и для чего он предназначен, но если вы не так давно стали автомобилистом и ещё не совсем хорошо знакомы с устройством своей машины, тогда вам будет полезно узнать об этом устройстве, его назначении и возможной предстоящей замене и/или ремонте.

Самые современные иномарки нет смысла рассматривать, ибо на большинстве из них стоит более современный электрокорректор, а зачастую (на более-менее дорогих) он ещё и автоматический, когда водителю не приходится вмешиваться в его регулировку и бортовая электроника сама принимает решение переместить и перенаправить лучи света. Нам же лучше взглянуть на подобное приспособление через призму отечественных автомобилей, на примере ВАЗ 2110, хотя бы, или его младшего собрата по цеху – 2109.

Назначение и задачи

Собственно, даже из названия этого устройства можно практически сразу догадаться, какова цель и для чего применяется гидрокорректор фар. Конечно, он необходим, когда вы периодически изменяете нагрузку на свою машину, что приводит к разнице угла наклона головного освещения. В принципе, все гидрокорректоры сделаны так, чтобы водитель в них не вмешивался и не производил ремонт самостоятельно, но…

Что делать, если он вышел из строя и больше не выполняет свои функции? Да ничего особенного, если не считать, что продаётся гидрокорректор в полной сборке и при сбоях в работе ему необходима полная замена, а не попытки что-либо отремонтировать и исправить. В общем, в таких случаях можно, конечно, связать себя глупой затеей по ремонту, но гораздо более целесообразно попросту заменить гидрокорректор на новый.

Как поменять (порядок действий)

Есть два варианта замены гидрокорректора фар. Один подразумевает подлезание снизу (под приборную панель), что совсем неудобно и не комфортно, а другой занимает чуть больше времени, но зато без проблем с физическим доступом. Будем исходить из второго, более удобного способа:

1. Для начала полностью демонтируйте щиток приборов с панели.
2. Вытягивая на себя, снимите рукоятку гидрокорректора.
3. Открутив крепёжную гайку, снимите главный цилиндр гидрокорректора.
4. Отверткой нужно снять облицовку и шкалу.
5. Крестовой отвёрткой открутите и снимите световод.
6. Надавив пальцем на стержень цилиндра, утопите его в панель приборов.
7. Чтобы гидрокорректор фар освободился, вытащите лампу подсвечивающую шкалу. Для этого вращайте её против часовой стрелки.
8. Вытащите патрон лампы и отключите его от проводки (колодки с проводами).
9. Теперь перемещайтесь в моторный отсек и отключите рабочие цилиндры от корпусов фар.
10. Одной рукой вращая против часовой стрелки цилиндр гидрокорректора, другой рукой нажимайте на фиксатор и вытаскивайте его из фары.
11. Точно такую процедуру нужно повторить с другой фарой.
12. При помощи тонкой отвёртки вытащите уплотнитель, соединяющий трубки фар.
13. Снимайте всю конструкцию гидрокорректора в сборке, а на его место устанавливаете новый.
14. После установки всю сборку и монтаж проводите в обратном порядке.
15. В завершении не забудьте отрегулировать свет фар в соответствии со стандартным значением.

Рекомендации на будущее

Если вы задумали поменять гидрокорректор, то не ставьте уже такой убогий, а лучше купите электрокорректор, который обойдётся вам где-то в 1500-2000 рублей, не считая установки. Он прослужит вам гораздо дольше и будет работать много надёжнее своего собрата. И вообще, задумав такую замену, вы таким же образом можете поменять гидро на электро своими собственными руками, тем самым сэкономив на посещении сервисного центра.

https://youtube.com/watch?v=VB1PNBJmY-A

Как работает гидрокорректор фар на Гранте

За счет выдвижения специального встроенного в механизм штока непосредственно исполнительного механизма, так называемый корректор фар меняет угол наклона освещения.

Механизм приводится в движение непосредственно за счет электрического привода или определенного уровня давления гидравлической залитой жидкости. Как выяснилось опытным путем, спустя непродолжительное время после приобретения новой Лада Гранта, выходит из строя такое устройство, как гидрокорректор фар, и у многих возникает закономерный вопрос: как осуществить ремонт своими руками? Однако об этом расскажем ниже. Специалисты выделили несколько явных признаков, которые указывают на неисправность обозначенного нами механизма:

• На устройстве каким-либо образом повреждены соединительные трубки (возможно образовались трещины).
• Герметичность системы регулировки, нарушена.
• Заклинил один из имеющихся цилиндров.

Если повреждены трубки, то регулировка будет полностью отсутствовать, а свет освещает дорогу около машины. Такое освещение не соответствует безопасности езды непосредственно в темное время суток. Следовательно, многие владельцы отечественной Лада Гранта начинают искать всевозможные способы устранения этой неполадки.

Поиск причины неполадки достаточно быстрый, поскольку каждый опытный водитель может понять, что виновен в данной проблеме именно корректор фар. Многих автовладельцев затрагивает тема, возможен ли в данном случае ремонт своими руками? Если ваш автомобиль все еще находится на гарантийном обслуживании, то вопрос снимается автоматически, поскольку по гарантии вам произведут бесплатную замену. Однако в большинстве случаев, проблема возникает, когда авто уже находится не на гарантии. Что делать в таком случае? Также не все могут обратиться срочно в автомобильный центр, ездить на личном транспорте необходимо, но это не безопасно. Следовательно, придется осуществлять ремонт собственноручно. В этом нет ничего сверхсложного.

Ремонт устройства, как было сказано выше, не является сложным, не потребует от вас наличия специальных приспособлений и каких-то не подручных инструментов. Достаточно взять с собой острое шило, самые обычные плоскогубцы, немного тосола, и саморез, у которого нужно предварительно отрезать острый конец.

Электрокорректор фар на ВАЗ. Как переделать и установить электрокорректор фар на Классике (ВАЗ 2104, 05,07)

В этой статье хочу рассказать о том, как заменить гидрокорректор фар ВАЗ 2105 (2104, 2107) на электрокорректор.

Итак, я пытался переделать фары (сейчас стоит линза G5, у этой линзы слабоват дальний свет), я запихал в них рефлектор и линзу от Ланоса (это для дальнего света), после переделок у меня остались корректоры от Ланоса, которые я планировал пристроить в тюнинговые фары. Довольно прикольная вещь, подключил переменный резистор на 1 кОм, а к каждому выводу транзистора по резистору и всё, столь простая схема готова.

А теперь посчитаем: моторы и блок от Волги, в сумме составили примерно 460 гривен. Вам там ничего переделывать не придется, но нужно будет докупить колодки и провод, а это дополнительные затраты. Готовый комплект для 2109-2110 стоит 370 гривен, но есть риск, что настроить не получится. Я подумал и заказал комплект для 2109, заказал его только из-за хода штока (6 мм), правда, вылет на 4 мм меньше, чем нам нужно. Как получил посылку, разочаровался, а потому, что прислали мне комплект для 2110. Расстроился конечно же, но руки не опустил.

В характеристиках указывается вылет и ход штока.

Блок управления.

Мотор (моторедуктор).

Установка электрокорректора фар

И так, первым делом, проверил на работоспособность, после, удалил завальцовку на блоке управления при помощи сверла на 6. Снял крышечку с регулятором, подобрался к плате с резисторами.

Заменяемые резисторы в делителе.

Это делитель напряжения. Его можно назвать переменным резистором, но с фиксированными положениями. Изначально меня расстраивало количество положений, их всего 12. Но когда мною был вскрыт корпус, я обнаружил ограничительное кольцо, это кольцо можно крутить сколько хочешь. Методом подбора заменил крайние резисторы на резисторы нужного номинала, максимальный вылет штока, я подогнал до 38 мм (оставил 2 мм в запасе, так что шестерни редуктора пострадать не должны), а так же ход штока в пределах 10 мм. На фото видно, что резистор на 3,92 кОм был заменен на 1 кОм (максимальный вылет), а резистор на 2,45 кОм заменен на 800 Ом (минимальный вылет). SMD резисторов необходимой мощности не нашел, поэтому пустил в ход пошли советские.

Но не смотря ни на что, характеристики электрокорректора полностью соответсвуют характеристикам гидро.

Макс вылет штока около 38 мм.

Мин вылет штока около 28 мм

После регулятор поставил на место, нужное положение кольца ограничителя подобрал таким образом, что, количество положений увеличилось до 15. Работая сверлом на 2, просверлил отверстия в корпусе блока управления и зажал крышку шурупами.

Корректор установился как родной, единственное, пришлось перекручивать его разъёмом к водительской двери, сделал это для того, что бы приборная панель уместилась. Кабели я пустил через резиновую заглушку, в которой раньше находились шланги гидрокорректора. Кабелей вполне хватило, ещё даже лишнего немного осталось. Ручку установил от родного гидро, так как та, что шла в комплекте выступила над корпусом, что немного портило вид.

Всё работает, единственный минус — это скорость, с которой моторы перемещают отражатели, она слишком мала и это непривычно после гидро. Я надеюсь на то, что эта инструкция окажется полезной и пригодится кому-то. Добавлю, что в голове присутствовала мысль использовать электрокорректоры Hella, которые похожи на вид на Ланосовские. Но точной информации я не нашел, поэтому рисковать не стал. Эти корректоры хороши тем, что, как и у Ланоса, управляющая схема располагается в самом корректоре. Потратится, придется только на провод и резиторы. В том случае, если из строя выйдет корректор, его достаточно просто заменить. Ну а в том случае, если у Вас стоят корректоры от ВАЗ 2110 придётся искать б/у мотор или сменить на волговские, при замене придется перепаять блок управления.

Конструкция гидрокорректоров фар

Как правило, в конструкцию гидрокорректора включены следующие компоненты:

• главный цилиндр, закреплённый на приборной панели;
• исполнительные цилиндры, смонтированные на блок-фарах;
• соединительные трубопроводы, которые фиксируются с помощью хомутов;
• рабочая жидкость повышенной морозостойкости.

Производителем предусмотрено в нормальном состоянии корректора максимальное рабочее давление. Чтобы направить световой поток фары вниз производится понижение давления в системе, в результате чего шток исполнительного цилиндра втягивается и оптика поворачивается вниз. Таким образом, большую часть времени устройство находится под повышенным давлением.

Довольно часто при возникновении температурных перепадов, особенно зимой, происходит нарушение структуры уплотнителей из-за низкого качества резины, что приводит к утечке рабочей жидкости. В свою очередь, это приводит к заклиниванию поршней цилиндров в одном из положений.

Конструктивно все гидрокорректоры, которые устанавливаются на автомобилях ВАЗ, выполнены по аналогичной схеме, за исключением некоторых отличий в размерах, компоновке крепления цилиндров и трубопроводов. Сегодня на рынок поставляются следующие модификации гидрокорректоров:

• «2105-3718010» — для ВАЗ 2105—2107;
• «2108-3718010» — для ВАЗ 2108—21099;
• «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
• «2114-3718010» — для ВАЗ 2113—2115;
• «21213-3718010» — для 21213 «Нива».

Монтаж нового устройства

Для того, чтобы установить новый гидрокорректор фар, нет необходимости ехать на СТО. Сделать это достаточно просто, поэтому можно сэкономить время и деньги, если провести монтаж своими руками. Для того, чтобы начать, потребуется наличие плоской отвёртки и удлинителя, имеющего накидную головку.

Замена гидрокорректора фар

После того, как эти инструменты найдены, следует перейти к выбору гидрокорректора.

Сегодня на рынке можно найти множество самых разнообразных моделей:

• гидравлические, функционирующие из-за давления поршней и жидкости;
• электрические;
• автоматические, способные самостоятельно регулировать уровень фар.

Самые дешёвые из них — это гидрокорректоры. Единственный их недостаток заключается в частых поломках.

Итак, для того, чтобы постановить новый гидрокорректор, следует снять старый. Сделать это может каждый, если руководствоваться простейшей инструкцией, которая представлена ниже по тексту.

Инструкция:

1. Для начала необходимо найти все хомуты, закрепляющие трубопроводы с жидкостью. Их потребуется снять. Для этого нужно отвернуть все болты.
2. После этого следует вернуться в кабину и аккуратнейшим образом снять вращающуюся ручку с посадочного места. В данном случае вращающаяся ручка располагается на основном цилиндре.
3. Теперь пришло время снять и основной цилиндр. Сделать это можно с помощью болтов. Все болты (на которые крепится цилиндр) необходимо открутить и снять.
4. Когда болтов больше не осталось, можно начать снимать цилиндры с фар. Вытащить их проще всего прямо через салон автомобиля. На этом всё!

Поставить новый гидрокорректор так же просто, как и снять старый. Для этого все перечисленные действия следует провести в обратном порядке, однако перед этим надо заменить уплотнительное кольцо. Когда новое устройство будет успешно установлено, следует проверить всю систему.

Работа автоматического корректора

Это более продвинутое решение, так как при эксплуатации полностью исключается возможность вмешательства в работу системы. Широкое распространение получили в оптике новых автомобилей и в ксеноновых фарах. В последних пучок света обладает высокой интенсивностью, поэтому в обязательном порядке нужно устанавливать коррекцию – водители, движущиеся по встречной, не будут ослеплены.

Применение автоматического корректора очень широкое, от кузова автомобиля до светотеневой границы расстояние одинаковое, независимо от:

1. Неровностей покрытия дороги.
2. Скорости автомобиля.
3. Ускорения.
4. Нагрузки.

Измененяем вид оптики (тюнинг)

Автолюбители часто производят тюнинг фар авто, улучшая внешний вид. Качественно выполненный тюнинг придает машине модный вид и красоту. Если грамотно подобрать аксессуар, внешность десятки меняется основательно.Самый популярный среди автолюбителей — тюнинг передних фар в виде тонирования. Его проводят разнообразными способами, практически не влияющими на яркость и качество освещение дороги. Виды тонировки передних фар:

• Окраска маски передних фар;
• Окраска стекол;
• Тонирование стекла пленкой.

Процесс такой тонировки лучше всего покажет видео. Для тех, кто не хочет самостоятельно покрасить или тонировать фары, есть фары ProSport. Продаются они уже черными либо хромовыми. Надо лишь установить их вместо штатных фар. Только они не могут похвастаться высоким качеством или ярким светом.

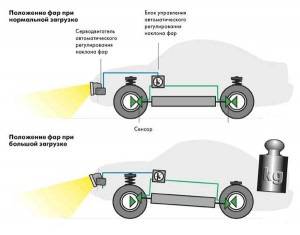

В зависимости от загруженности автомобиля свет фар может быть направлен выше или ниже. Для регулировки светового потока применяются специальные устройства – гидрокорректоры. Если машина загружена, фары следует повернуть вниз, чтобы поток света был направлен не вверх, а на дорогу. Тем самым обеспечивается необходимое освещение дорожного полотна и предотвращается ослепление водителя встречного автомобиля. В случае минимальной загрузки авто, когда задняя часть рамы приподнята, фары следует развернуть вверх.

В каких случаях требуется замена или ремонт

Понять, что корректор фар не функционирует или работает плохо, несложно: при попытках изменить направленность пучка света вы замечаете, что головная оптика не реагирует на поворачивание ручки гидрокорректора и свет направлен в одном положении. Причем не действовать могут как обе фары, так и одна из них. Если проблема налицо, придется заняться демонтажем устройства. Дальнейший этап – полная замена гидрокорректора фар: его компоненты неразборные и восстановлению не подлежат.

Причины, почему гидрокорректор не работает и методы устранения неисправностей

Чаще всего корректор перестает работать из-за вытекания жидкости из рабочего, главного цилиндра или соединительных трубок. Это может быть связано с растрескиванием резиновых уплотнителей (иногда из-за резкого понижения температуры воздуха при заморозках). В результате поршни цилиндров заклиниваются в одном положении, и фары отрегулировать при изменении нагрузки в авто становится невозможно. Если свет регулируется, но в очень небольшом диапазоне, «виноватым» может оказаться один из цилиндров, где ход поршня уменьшился. Еще одна причина, почему не работает гидрокорректор фар – неплотное зацепление штока с рычагом в исполнительном механизме. Метод устранения неисправностей один – замена пришедших в негодность или изношенных узлов и деталей.

Измененяем вид оптики (тюнинг)

Автолюбители часто производят тюнинг фар авто, улучшая внешний вид. Качественно выполненный тюнинг придает машине модный вид и красоту. Если грамотно подобрать аксессуар, внешность десятки меняется основательно.Самый популярный среди автолюбителей — тюнинг передних фар в виде тонирования. Его проводят разнообразными способами, практически не влияющими на яркость и качество освещение дороги. Виды тонировки передних фар:

• Окраска маски передних фар;
• Окраска стекол;
• Тонирование стекла пленкой.

Процесс такой тонировки лучше всего покажет видео. Для тех, кто не хочет самостоятельно покрасить или тонировать фары, есть фары ProSport. Продаются они уже черными либо хромовыми. Надо лишь установить их вместо штатных фар. Только они не могут похвастаться высоким качеством или ярким светом.

1 Причины поломки2 Конструктивные особенности3 Обнаружение неисправности4 Порядок замены5 Особенности эксплуатацииПричины поломкиНа автомобиле ВАЗ 2110 обычно используются гидрокорректор фар «2110-3718010» или «2110-3718010-10». Довольно часто, особенно зимой, из-за температурных перепадов, а также не слишком высокого качества резины уплотнителей, происходит утечка рабочей жидкости и тогда без замены гидрокорректора ВАЗ 2110 не обойтись.Конструктивные особенностиКонструкция гидрокорректора предусматривает такие составляющие:

Главный цилиндр, который закреплён на приборной панели;Исполнительные цилиндры, которые монтируются на блок-фарах и поворачивают их;Соединительные трубопроводы гидрокорректора, фиксируемые хомутами;Рабочая жидкость, которая отличается повышенной морозостойкостью.Гидрокорректор работает так: нормальный исправный корректор поддерживает нужное для работы давление. Если водителю нужно направить свет фар вниз, тогда давление в системе понижается. При этом шток при помощи поршня поворачивает оптику вниз. Если жидкость вытекает, поршни корректора фиксируются в каком-то одном положении, и регулировка направленности светового потока фар становится невозможной.Обнаружение неисправностиЕсли отрегулировать фары невозможно, спешить тотчас менять корректор бывает нецелесообразно, ведь вполне возможно, что дело в чем то другом. Если вы удостоверились, что подтекание жидкости отсутствует, а регулировочными винтами направленность светового потока нельзя изменить, замерьте ход штоков. Для чего снимите исполнительные цилиндры и произведите замеры. Нормальным ход считается, если он составляет 6,5—7,5 мм.

На ВАЗ не предусмотрели ремонт корректора, его конструкция не разборная. Именно поэтому, если возникла надобность, производится замена всей конструкции, включающей также трубки и цилиндры.Порядок заменыУ неопытных водителей замена корректора часто вызывает трудности, о чем свидетельствуют многочисленные обсуждения на форумах владельцев ВАЗ. И все же гидрокорректор поменять не так уж сложно. Производится это в таком порядке:

Крепления. Сначала нужно отсоединить все хомуты, крепящие трубки гидрокорректора к кузову;Управление в салоне. Снять ручку переключателя корректора, находящуюся на панели в салоне. Для этого достаточно дернуть ее на себя;Пространство для ремонта. У ВАЗ 2110 ремонт гидрокорректора фар сложен именно из-за неудобства расположения отверстия, через которое продеты трубки корректора. На этом этапе у многих «тормозится» весь процесс. Чтобы подобраться к отверстию, нужно как-то убрать бачек с тосолом. Необходимо просто сверху освободить «подход», чтобы можно было работать;Достаем цилиндр. Дальнейший ремонт происходит из салона. На панели нужно резко потянуть переключатель на себя (сдернуть), он снимется. Затем открутить цилиндр, с помощью головки на «22». Открыть крышку с находящимися там предохранителями и, потянув, выдернуть цилиндр, чтобы он повис на шлангах;Достаем гидрокорректор. Гидрокорректор имеет защёлку исполнительного цилиндра, нужно ее нажать. Затем по ходу часовой стрелки повернуть до упора (на 90°) и вынуть его из гнезда. Проделать те же действия с другой фарой;Протолкнуть внутрь салона и снять гидрокорректор;Новый корректор устанавливается в обратном порядке;Контроль. Проверить, как работает новый гидрокорректор. Обязательно опробовать, изменяет ли новый прибор угол наклона фар. Если ремонт успешен, то световой поток будет оптимальным и послушным вашим регулировкам.Особенности эксплуатацииНовый корректор будет служить долго, и ремонт ему еще долго не понадобится, если замена произведена правильно. Обязательно в процессе эксплуатации корректор нужно проверять относительно целостности трубопровода. Если будет выявлена течь, необходимо снова менять весь комплект.

Принцип работы корректора фар и варианты его реализации

В самом простом виде принцип либо описание работы будет таким – в машине предусмотрена возможность регулировать свет конкретно из салона. Если загрузка авто стала другой, к примеру, сели дополнительно пассажиры, либо загружен багажник, то свет будет сдвинут ввысь, что приведет к ослеплению встречных водителей. Чтоб избежать этого, имеется возможность конфигурации его направления, что позволяет, сместив луч света вниз либо верх, вернуть обычное освещение.

Описанный принцип, положенный в базу работы корректора, реализуется разными методами. На сегодня корректировка может быть:

принудительного деяния либо автоматической, при этом в 2-ух вариантах, когда употребляется:

Принудительная корректировка

При таком подходе управление световым потоком осуществляется вручную, зачем употребляется особый переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.

Показана работа автокорректора Силичъ-Зенит на Hyundai Solaris с установленной альтернативной оптикой с линзами.

По типу используемого привода в таком устройстве существуют:

• электромеханический корректор фар;
• механический корректор фар;
• гидравлический;
• пневматический и др.

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

1. переключатель положения;
2. электрический моторедуктор, расположенный на каждой фаре;
3. соединительные провода.

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика.

В ее состав входят:

• блок управления устройством;
• датчики дорожного просвета;
• исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.
