Замена и регулировка тросика газа на Рено Логан: видео и фото

Какой трос сцепления лучше – обычный или саморегулирующийся: мнения автовладельцев

Проклял тех, кто его придумал! «Решил сам заменить саморегулирующийся трос («Гольф-3» 1992 г. в. AAZ). Замучился устанавливать его на место. Вошел внутрь и все, обратно не вытащить. Хоть танцуй. Дергал его много раз, и, наконец, вытащил! Все-таки смог поставить как надо. Однако когда завел двигатель, то ни одна передача не включалась. Мучился примерно дня два: из фанеры сделал достаточно толстую шайбу, подсунул под трос (выдергивание устройства снова повторил). Не поверите, но все заработало. Конечно, помянул недобрым словом его создателей. Вовсе не саморегулирующееся устройство!».
Хорошая штука, не жалуюсь. «Ручная регулировка тросу сцепления с автоматом натяжения без надобности. Но данный механизм нужно устанавливать правильно, чтобы работал. Иначе он бесполезен. Если с установкой не вышло, лучше приобрести новый, потому что регулировка не поможет. Впрочем, на самом деле я доволен, очень удобная вещь».
С обычным проблем меньше. « Буквально недавно трос вышел из строя. В загашнике обнаружил лишь саморегулирующееся устройство. С трудом установил, оказался коротковат. Я даже снял педаль. Разъединил хомутики. Начал движение. Однако мотор ревет, авто стоит, такое чувство при акселерации, что сцепление не включил. Выкрутил регулятор педали, толку нет, не выключается. Посоветовался с товарищем. Он рассказал, что ездил с таким. Тот, видимо, был родным, при этом плохо работал, и шток изнашивался… Короче, избавился от него. Установил обычный и доволен очень. Видимо, и я так же поступлю, потому что лишние проблемы не нужны».
Единственный минус – цена. «Какой выбрать – вот вопрос. У них лишь одна разница: у саморегулирующегося троса процесс происходит автоматически (все зависит от того, как велик износ), а вот простой нуждается в постоянном регулировании. При этом управление одинаковое. По словам продавца, он долго мучился с обычными элементами, а когда установил саморегулирующееся устройство, то сразу перестал даже думать об этом. Правда, есть небольшой недостаток у такого троса – он стоит намного дороже простого».
Дел с ним больше иметь не буду! «Уже примерно три месяца, как поставил трос сцепления, у которого регулировка выполняется сама. Не прошло и двух недель – перестал работать. Жму педаль, а эффект нулевой. Приехал на СТО, они там чего-то наколдовали и сообщили, что трос виноват. Дальше, в самый раз на майские праздники, он порвался окончательно. Нигде в продаже его нет, нужно только заказывать. Махнул рукой, приобрел обычный и своими руками установил. После этого решил: саморегулирующиеся – ни за что и никогда!».
Доволен на сто процентов. «Приобрел трос саморегулирующийся. В итоге – ни забот, ни хлопот. Нахожусь в совершенном восторге. Главное – помнить о совете производителей: во время техосмотра обязательно держать под контролем ход педали. Так это ж просто. Верно?».

Renault Megane 2. Руководство — часть 673

СИСТЕМА ВПРЫСКА БЕНЗИНОВОГО ДВИГАТЕЛЯ

Диагностика — Контроль соответствия

Номер программы: A7

ПОДФУНКЦИЯ «ЗАДАВАЕМЫЕ ВОДИТЕЛЕМ ПАРАМЕТРЫ»

Контроль соответствия проводится только после полной проверки с помощью диагностического прибора.Данные, приведенные в разделе «Контроль соответствия», являются справочными.Условия выполнения: при работе горячего двигателя на холостом ходу.

Параметр или состояние

проверка или действие

ET085: Дроссельная заслонка с

сервоприводом в резервном режиме

ET051: Программирование крайних

Выдайте команду RZ005

Если параметры или

текущим, обратитесь в

положение минимального открытия дроссельной заслонки с сервоприводом

PR114: Крайнее нижнее положение

дроссельной заслонки с сервоприводом

PR113: Положение минимального

открытия дроссельной заслонки после выполнения сброса

положение максимального открытия дроссельной заслонки с сервоприводом

PR115: Крайнее верхнее положение

дроссельной заслонки с сервоприводом

ET082: Дроссельная заслонка с

При отклонении от нормы

дроссельной заслонки с

PR118: Цепь токопроводящей дорожки

1 датчика положения дроссельной заслонки

«холостой ход» = 4%

При отклонении от нормы

дорожки 1 датчика

PR119: Цепь токопроводящей дорожки

2 датчика положения дроссельной заслонки

«холостой ход» = 4%

При отклонении от нормы

дорожки 2 датчика

PR116: Заданное значение поправки

положения дроссельной заслонки с сервоприводом

Источник

Отличия для двигателя K4M

Рычаг заслонки на моторе K4M закрыт не фильтром, а глушителем шума впуска. Снять этот «глушитель» можно в два счёта.

Резиновый хомут легко снимается

Сначала удаляют хомут, отсоединив его от «язычка». Затем сразу снимают патрубок и удаляют «глушитель» полностью.

Сам рычаг дроссельной заслонки состоит из двух «щёчек». На одной из них сделана прорезь (см. фото).

Потяните рычаг «на себя»

Как надо выполнять демонтаж:

Наклоняем рычаг;
Подтягиваем трос;
Выводим трос из прорези.

Остальные детали, которые соединяются с оболочкой троса – это две муфты. Их конструкция рассмотрена выше.

Педаль газа в авто с разными двигателями установлена одна и та же. Как к ней крепится трос, уже рассматривалось.

Замена троса привода дроссельной заслонки Рено Логан

Заменяем трос привода дроссельной заслонки при заедании (затрудненном перемещении троса в оболочке), вызванном обрывом части проволочек и их разлохмачиванием, а также при обрыве троса. Снимаем воздушный фильтр (см. «Снятие воздушного фильтра Рено Логан»).

Отсоединяем наконечник троса от промежуточного рычага привода дроссельной заслонки.

Шлицевой отверткой вынимаем резиновую втулку вместе с наконечником оболочки троса из пластмассовой втулки кронштейна…

…и выводим наконечник троса из пластмассовой втулки.

В салоне автомобиля под панелью приборов…

…выводим наконечник троса из отверстия в педали «газа», проведя трос через прорезь в педали.

В моторном отсеке, поддев шлицевой отверткой втулку оболочки троса…

…выводим втулку из уплотнителя в щитке передка.

Вынимаем наконечник троса из уплотнителя в щитке передка.

Выведя трос из держателя на площадке аккумуляторной батареи, снимаем трос.

Трос привода дроссельной заслонки

Устанавливаем новый трос привода дроссельной заслонки в обратной последовательности. После установки троса необходимо отрегулировать привод. При полностью отпущенной педали «газа» дроссельная заслонка должна быть полностью закрыта, а при нажатой до упора педали «газа» дроссельная заслонка должна быть полностью открыта. Рычаг привода дроссельной заслонки не должен иметь дополнительного хода. Для регулировки привода…

…пассатижами снимаем фиксатор верхнего наконечника оболочки троса…

…и переместив наконечник в пластмассовой втулке кронштейна в нужное положение, устанавливаем фиксатор в кольцевую канавку на наконечнике.

Нажав несколько раз педаль «газа», убеждаемся, что дроссельная заслонка полностью, без заеданий, открывается и закрывается.

На Рено Логан скрипит педаль сцепления, что делать?

Автомобиль: Рено Логан. Год выпуска: 2013. Спрашивает: Aleks. Суть вопроса: достал скрип сцепления на моём Логане, уже сменил тросик и всё смазал, что делать?

Как же меня достал скрип педали сцепления. Он просто непобедим. Я пробовал менять тросик сцепления на новый оригинальный от Рено — не помогло, по совету одного из Логановодов заменил тросик на Sachs — тоже не помогло. Стало тише, но скрип остался. Смазал уже всё, что находится в зоне видимости педального узла. Я не спорю, трансмиссия на Логане «архинадёжна», уже больше 80 000 км без замены и какого-либо ремонта по коробке, скрип уже стал «своим в доску», но хотелось бы от него избавиться. У кого получилось?

С самого начала производства автомобилей Рено Логан, конструкция и устройство коробки переключения передач, а, следовательно, и сцепления не подвергалась масштабным изменениям и соответственно новшествам. Поэтому спустя время у такой конструкции появилось одно больное место.

Суть проблемы

Независимо от пробега автомобиля, проблема с появлением жуткого скрипа педали сцепления уже побеспокоила или еще только будет волновать по статистике каждого 3-его владельца этого автомобиля. Не зависит от уровня масла в КПП и его состояния.

Каждый принимает решение бороться с этой напастью самостоятельно своими силами, (методом «научного» тыка) или пользуется советами победивших эту жуткую «мелодию» бывалых «логановодов». В этой статье вы узнаете о том, откуда берётся этот скрип и как его вылечить своими руками.

Ищем причину возникновения

На самом же деле исходя из конструкции сцепления Рено Логан, скрип может происходить от чего угодно, начиная от болта крепления педали вместе с пружиной, заканчивая корзиной сцепления с выжимным подшипником. Подобные проблемы начинают появляться от наименьшего к наибольшему спустя лишь километры пробега.

Ищем способ устранения

Замените трос сцепления, если на нём видны следы механических воздействий и повреждений

3074 600 294 — артикул троса сцепления на Рено Логан SACHS.

Если пробег у автомобиля не слишком велик и не чувствуется проблем со сцеплением в первую очередь обратите внимание на состояние троса педали трансмиссии. Визуальное повреждение, надрывы и коррозия являются определяющими показателями на его замену

Эту пружину необходимо смазать в первую очередь

Если же трос целый, то рекомендуется выполнить обработку всех трущихся поверхностей (в т.ч пружины педали) при помощи силиконовой смазки или WD-40. Если подобные манипуляции не решили проблему, то ее необходимо искать уже через подкапотное пространство со снятием того самого троса, и замены на новый. Если и это не поможет, то потребуется замена сцепления в сборе.

P.S

Помните, что во время эксплуатации, во время работы выходит из строя не сам трос сцепления, а его кожух, который изнашивается намного быстрее. Поэтому при покупке новой деталей выбирайте из всех наиболее качественную.

После того как был демонтирован старый привод, необходимо посмотреть на состояние самой вилки сцепления с пыльником, и при необходимости их необходимо очистить, смазать и забить новой смазки. После чего установить трос, педаль сцепления предварительно выставив необходимый ход педали.

Совет!

Устанавливать педаль сцепления следует на уровне остальных двух, иначе есть шанс, что задняя передача просто-напросто не включится.

Если же вам не помогли все манипуляции по смазке всех трущихся деталей и механизмов, и проблема остаётся не решённой, то в такой ситуации лучшим вариантом будет обратиться в специализированный сервисный центр для диагностического анализа.

Потому как, заблаговременное решение проблем с КПП и сцеплением, может предостеречь вас от неожиданных поломок и дальнейшего дорогостоящего ремонта.

Для использования смазочных материалов в труднодоступных местах лучше всего использовать WD-40 или силиконовую смазку в виде спрея. Таким образом, материал лучше распределится на поверхности и попадёт во все места куда сложно добраться вручную.
Смазывать крепление троса педали сцепления и вилки, рекомендуется графитовой смазкой, которая благоприятно влияет на подобные механизмы и отлично держится на устройствах подверженных постоянной нагрузке.

Как отрегулировать педаль сцепления

Регулировка троса сцепления Рено Логан с механической коробкой передач осуществляется идентично во всех модификациях этого автомобиля и других схожих моделей Рено. Для этого нужно сделать два основных замера и провести соответствующие действия. Сначала штангенциркулем измеряется расстояние от резинового демпфера до окончания металлического наконечника троса, который составляет 86 ± 5 мм.

Если зазор меньше, регулировочную гайку требуется отпустить, если же он больше – затянуть. Это делается обычным ключом на 10. Гайка имеет пластиковую вставку, поэтому может идти туго, но это нужно, чтобы настройка тросика сцепления не сбилась впоследствии.

Далее делается 2-3 выжима сцепления, чтобы понять, где оно схватывает, поскольку с износом дисков и корзины оно поднимается. Если педаль стоит значительно выше педали тормоза, а в норме она должна выступать над ней на несколько миллиметров, потребуется дополнительная регулировка. Чтобы педаль стала на место, а сцепление схватывало посередине, требуется отпустить ту же гайку, которой регулировался зазор на трос сцепления Рено Логан. При этом нужно контролировать положение педали сцепления, периодически нажимая на нее 3-4 раза. Как только она стала в нужное положение чуть выше педали тормоза, нужно завести автомобиль и попробовать тронуться.

Далее нужно ориентироваться по собственным ощущениям для достижения комфорта при езде. Если хотите, чтобы сцепление схватывало раньше, нужно еще больше отпустить трос привода сцепления, дополнительно выкрутив регулировочную гайку. Когда требуется, чтобы сцепление хватало повыше, гайку нужно наоборот закрутить. Важный момент – после идеальной регулировки, нужно включить заднюю передачу, она должна входить мягко и без хруста.

Если трос сцепления разорвался, требуется его замена, но тут важно подобрать качественную запчасть, ресурс которой не будет уступать, установленной на заводе. Специалисты рекомендуют брать оригинал от компании RENAULT, артикул троса сцепления Рено Логан 1.6 и 1.4 от этого производителя – 6001546867

На рынке предлагают и аналоги довольно неплохого качества, идущие под своими артикулами, среди них SACHS – 3074600294, FTE – FKS20023, A.B.S. – K27640, OPTIMAL – KK-1415, все они получили положительные отзывы на рынке.

Печать

Регулировка тросика управления дроссельным клапаном

Существует процедура регулировки тросика на коробке Тойоты и других автомобилей, которую часто проводят опытные механики, когда автовладелец жалуется на пинки и рывки во время набора скорости:

регулировка АКПП с помощью дроссельного клапана.

Но перед тем, как настраивать тросик АКПП необходимо убедиться в следующих правильных параметрах. Если какой-то их нижеперечисленных признаков исправной работы автомата не выполнен, то к регулировке тросика не следует приступать.

уровень масла должен соответствовать указанным значениям в мануале по эксплуатации автомата;
исправная работа силового узла, целостность соединений тросика и сопутствующих узлов;
давление в коробке автомашины должно соответствовать указанному в книге по эксплуатации;
проверка ТС в движении и при торможении.

Теперь о том, как отрегулировать тросик.

Нанести смазывающее средство на него.
Проверить, чтобы тросик имел легкий ход.
Открутить гайки.
Зажать педаль газа.
Начать регулировать тросик АКПП. Стараться это делать на половину хода ключа вниз или наверх, чтобы сильно не перетянуть и не ослабить.
Остановиться, когда упор его будет выходить на полтора миллиметра из резиновой оболочки, если ее вообще не было видно. Если тросик АКПП выпирает сильно, то необходимо закрутить его назад.
Зафиксировать этот упор в позиции от 0,9 мм до 1,4 мм от оболочки.
Отпустить педаль.

Жесткость регулируется посредством уменьшения длины тросика, а ослабление, наоборот, увеличивает ее. Кроме этого автовладелец должен помнить, что вся настройка и регулировка тросика проводится только на длинном и свободном от транспорта и людей участке.

При настройке устройства на автомате необходимо внимательно читать инструкцию по настройке АКПП. Так как обычно в ней прописано все досконально.

Если будет делать процедуру опытный механик на станции технического обслуживания, то нужно присутствовать при настройке. Так как один автовладелец легко надавливает на педаль газа, другой делает это с силой

Поэтому так важно настроить автомат под себя, чтобы водить автомобиль было комфортно и удобно

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

86 мм от кронштейна коробки передач до вилки сцепления;
60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

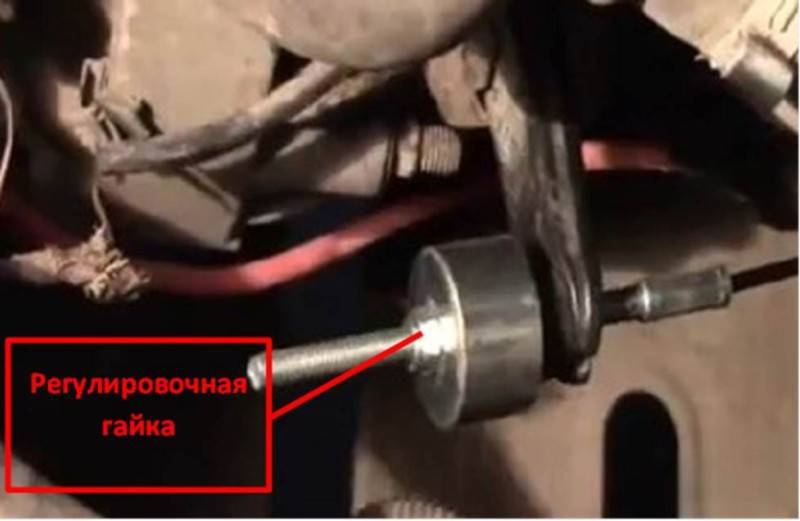

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

установить ТС на яму или подъемник;
снять защиту поддона картера;
отсоединить датчик уровня тормозной жидкости;
убрать пробку от бачка гидропривода;
для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
бачок гидропривода заполняется жидкостью;
подсоединить приспособление;
снять заглушку;
установить штуцер для прокачки;
нажать на фиксатор, избегая его натяжения;
вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
включить насос;
дождаться, пока в сливаемой жидкости не будет пузырей;
закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
зафиксировать трубопровод гидропривода;
для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
нажать на фиксатор, не воздействуя на него в сторону натяжения;
вытянуть трубопровод гидропривода;
включив насос, наполнить шприц жидкостью, спустив его в систему;
повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

Как менять трос

При замене любого тягового тросика главное снять, то есть отсоединить тросик от “привода”. Трос дроссельной заслонки на Рено Логан подключается к дроссельной заслонке, с ним мы и будем работать на первом этапе. Другой конец троса педали акселератора необходимо снять. И только потом кожух задвигается в моторный отсек.

Узел заслонки

Петля троса войдет в рычаг амортизатора. Снимите петлю.

Вытяните кабель из фиксатора

Затем, не снимая крепления, просто сдвиньте резиновую втулку «на себя». В этом поможет плоская отвертка (см фото). Наконец, трос вытягивается из отверстия защелки.

Узел «педаль газа»

Если дотянуться фонариком до правой педали, то можно увидеть прорезь (см фото).

Снимаем трос с педали

Наконечник троса легко вынимается из ушка, но тросик надо протянуть в кабину.

Под капотом

В перегородке можно найти втулку, в которую упирается оболочка кабеля. Но так как сам трос ничем не удерживается, втулка вытягивается вперед (см фото).

Вытягивание оболочки с помощью веревки

Если последовательность шагов изменить, ничего, конечно, не получится.

Монтаж

Все шаги, описанные выше, необходимо повторить в обратном порядке. Трос заводим внутрь салона, подключаем к педали и так далее. А когда петля троса расположена на рычаге, может потребоваться регулировка (см ниже).

Меняем тросик газа на Рено Логан своими руками (фото и видео-контент)

Снимаем воздушный фильтр

Чтобы добраться до дроссельной заслонки, надо избавиться от корпуса воздушного фильтра. Подробнее о замене воздушного фильтра на Рено Логан здесь.

Поэтому можно сразу отсоединить воздушный патрубок (см. рис.), а затем выкрутить четыре винта крепления. Шляпка рассчитана под ключ E-12.

Все крепёжные элементы фильтра

Теперь корпус ничем не удерживается. Наклоните его влево, чтобы вывести трубку адсорбера из пластикового держателя.

Число разных шлангов – два

Дальше от фильтра отключают шланг, идущий к системе вентиляции картера. Он сделан из резины и одет на пластик.

Как менять трос

В замене любого тягового троса главное – это снятие, то есть отключение троса от «исполнительного устройства». Тросик газа в Рено Логан соединён с дроссельной заслонкой, и с ней мы будем работать на первом шаге. Ещё наконечник троса надо снять с педали «газ». И только затем оболочку вытягивают в подкапотное пространство.
