Как поменять лампы в передних фарах Рено Логан
Лампа габарита Рено Логан меняется очень просто. Она расположена под лампой ближнего/дальнего света. Чтобы ее поменять, следует повернуть патрон против часовой стрелки, достать патрон с лампой из фары, и вытащить лампу из патрона. Затем повторить те же действия в обратном порядке с новой лампой.
Лампа ближнего/дальнего света Рено Логан расположена ближе к центру блока фары. Сначала надо сжать фиксаторы и снять крышку-заглушку лампы. Затем отсоединить разъем питания и снять резиновое уплотнение. Далее откинуть фиксирующую скобу и достать лампу из фары. Установка в обратном порядке.
Лампа поворотника Рено Логан расположена ближе к внешнему краю блока фары. Чтобы ее поменять, следует повернуть патрона четверть оборота против часовой стрелки, затем достать патрон вместе с лампой. Далее отсоединить старую лампу и вставить новую, после чего вернуть патрон с новой лампой обратно в фару.
Вот и перегорели очередные светодиоды в габаритах. Наверное, в своем городе я перепробовал уже все варианты светодиодных ламп в габариты и все держатся не больше двух месяцев. Ценовой диапазон от 60 до 500 рублей. Хочу вам сказать, что все они перегорают одинаково и своих денег не стоят. Кстати, может быть, кто-то посоветует хорошие светодиоды с али?
Ну что ж, будем менять. Надоело покупать всякую фигню китайскую продукцию, решил купить пока обычные лампочки. Когда-то такие же и стояли. Ничего особенного в них нет, ну и стоят они соответствующе (5 рублей / штука).
К правой фаре подлезть легче, поэтому и начинаю с нее. Кто-то говорит, что нужно снимать АКБ для замены ламп правой фары, но я всегда менял без снятия. Просовываем руку между АКБ и монтажным блоком предохранителей, на ощупь проворачиваем цоколь лампы и достаем наверх. Вытаскиваем старую лампу, вставляем новую. Если есть сомнения в качестве лампы, можно сразу проверить, включив габариты, чтобы потом не вытаскивать ее снова.
Ставим цоколь на место, проворачиваем до фиксации и переходим на левую сторону. Здесь все немного сложнее, хотя маленькой женской рукой вполне можно проделать все то же самое, что и на правой стороне, на ощупь. Для тех, у кого большие руки, нужно немного разобрать фару. Нажав на фиксатор, снимаем пластиковую крышку, отсоединяем колодку проводов от лампы головного света и снимаем резиновый уплотнитель.
Подбираемся к цоколю лампы габаритов, проворачиваем, вынимаем, меняем. Все так же, как и с другой стороны. Если нужно, проверяем лампу включением габаритов. Не теряем из виду колодку проводов, нам ее еще на место ставить.
Собираем все в обратной последовательности. Вкручиваем цоколь с габаритом, одеваем резиновый уплотнитель, подключаем колодку, ставим пластиковую крышку на место.
Видео урок не очень информативный, поэтому ниже написал пошаговую инструкцию по замене лампы.
Как заменить
Демонтаж оптики на Логан 2 разнится в зависимости от того, левая это фара или правая. Если требуется поменять деталь слева, нужно снять аккумулятор. В некоторых случаях мастера в автосервисе проводят замену огней на левой фаре без демонтажа батареи.
Замена галогена на справа проводится без демонтажа аккумулятора.
Процедуру замены можно описать по этапам:
- Демонтаж АБ. Из инструментов понадобятся: торцевой ключ на 13 и рожковый на 10 и 8.
- С помощью ключей снимаются провода, в первую очередь с массы (знак «-»), затем с плюса. Торцевой головкой отжимаются крепежи аккумулятора.
- На блок-фаре в центе расположена пластиковая крышка, фиксатор расположен сверху. Пальцем надавливают на фиксатор, крышка отжимают и вытягивают на себя.
- Извлекается колодка питания с проводами и уплотнительный чехол.
- Отжав крючки фиксатора, лампочку извлекают из штатного места в блок-фаре.
- Монтаж новой лампы ведут в обратной последовательности.
Предусмотренная длина лампочки в этой модели — 82 мм. В корпусе фары есть штатные выемки, в которые должны входить металлические язычки, расположенные на цоколе. Это обеспечит оптимальное положение детали относительно рефлектора и рассеивателя.
Renault Logan GreyPower › Logbook › Замена лампы левой фары
Я уже писал про первоначальный порядок моих действий после перегорания лампочки. Про светодиодную лампу всё понятно. Купил я простую лампу предварительно сняв штатную, которая перегорела и вместе с ней в магазин! Купил за 110 рублей, и всё работает! Успокоился пока что! Позже появятся возможности поэкспериментировать, там уже поинтереснее замуты будут!
Вообщем, тут весь процесс замены лампы в левой фаре в фотографиях! Я много читал на “Drive2” о том, что проблемно залезть к ней! Приходится снимать аккумулятор, ну а куда нам Логановоды теперь деться?! В конце концов это не так уж и долго, и уж точно ни капли не сложно!
Вот смотрите, что там и как! Комментируйте…хоть чуть-чуть.буду очень рад!
Замена лампы ближний/дальний, поворота, габарита рено логан (2008-2020)
Начнем с лампы ближнего/дальнего света.
1. Нажимаем на язычок и снимаем заглушку.
2. Отключаем разъем просто сдернув на себя.
3. Снимаем резиновый пыльник. Он бывает плотно сидит потому что одевается на лампочку.
4. Нажимаем на пружинный фиксатор с двух сторон и отводим к центру. Место куда нажимать отмечено ниже.
5. Извлекаем лампу.
6. Устанавливаем новую лампу. Устанавливается она только в одном положении за счет трех направляющих усиков.
7. Защелкиваем пружинный фиксатор лампы.
8. Одеваем резиновый пыльник. Смотрите чтобы он хорошо сел по краям и на лампу.
9. Одеваем разъем питания.
Рекомендую перед тем как одеть посмотреть на состояние разъема. Бывает контакты внутри подгорают и разъем рассыпается в руках. В таком случае его обязательно нужно заменить.
10. Одеваем и защелкиваем заглушку. Смотрите чтобы провода от разъема питания лампы попали в паз снизу заглушки.
Лампа поворота
1. Разъем питания от лампы можно не отключать.
2. Поворачиваем цоколь против часовой стрелки и вытаскиваем.
3. Прижимаем лампу, поворачиваем против часовой стрелки и вытаскиваем.
4. Новую лампу вставляем и поворачиваем за часовой стрелкой.
5. Вставляем цоколь и проворачиваем за часовой стрелкой.
Лампа габарита
1. Поворачиваем цоколь против часовой стрелки на 90 градусов и извлекаем.
2. Вынимаем лампочку из цоколя и вставляем новую. Лампочка просто выдергивается вверх.
Еще посмотрите чтобы на цоколе была уплотнительная резинка, в нашем случае ее нет.
3. Вставляем цоколь с лампой в фару и поворачиваем за часовой стрелкой.
Установка новых габаритных огней сзади
Инструкция:
- Отсоединить минусовую клемму.
- Отключить проводку задних огней.
- Отделить и вынуть обивку багажника.
- Открутить саморезы крепления фары.
- Достать задний фонарь и отщелкнуть панель крепления лампочек.
- Вытянуть неработающую лампочку (для этого необходимо ее повернуть).
- Вставить новые габаритные огни – нажать и повернуть до упора.
- Установить обратно панель и фонарь, закрепить обшивку багажника.
Процесс того, как заменить лампочку габарита на Рено Логан одинаков на новых и старых моделях – конструкция почти не претерпела изменений. Порядок действий для правой и левой лампы один и тот же.
Информацию предоставил интернет магазин запчастей www.z-renault.ru
Замена лампочки переднего габарита на Рено Логан
Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.
Так как каждого такого светового элемента, есть свой срок годности, никто не застрахован от того, что в пути одна из них не выйдет из строя и придётся экстренно производить её замену. В этой статье мы подробно расскажем о том, как поменять лампу габаритного освещения на Рено Логан.

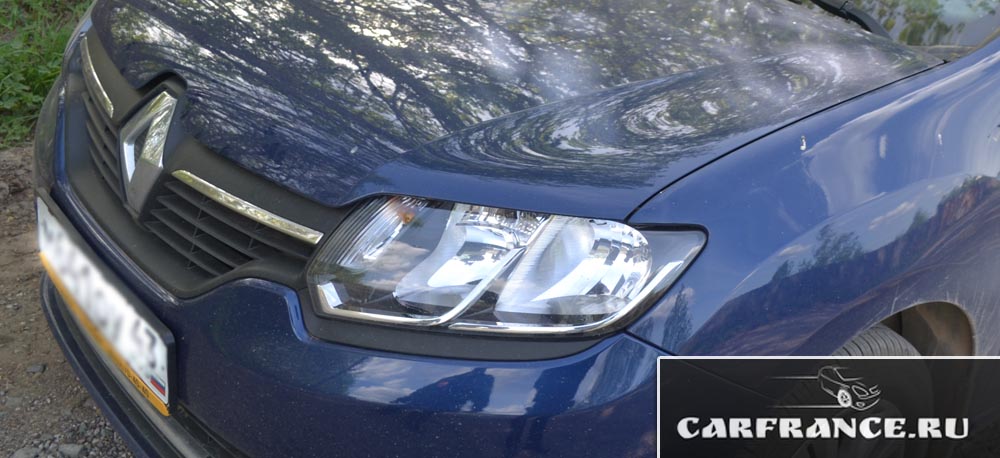

Передняя блок-фара

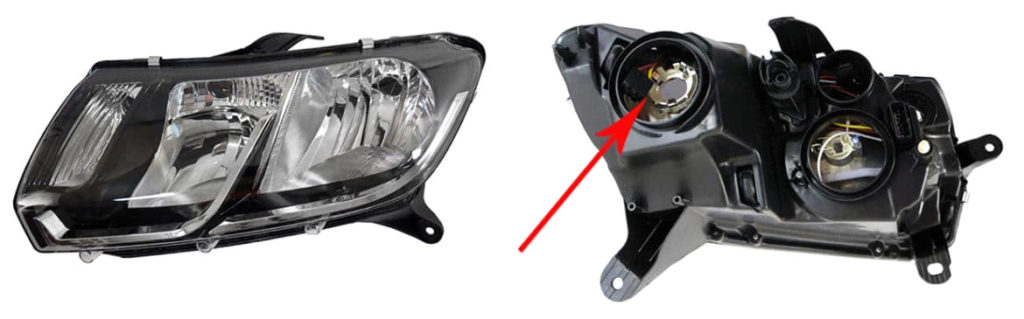

Блок-фара (авто редакции)
В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.
Процесс замены габаритных ламп подробно
- Головкой надо снять блок-фару.
- Потом надо отключить «минусовой» провод от фары.
- Снять весь передний бампер.
- Отсоединить трос корректора фар.
- Чтобы отвести фару в сторону надо открутить три самореза.
- Для того чтобы заменить лампу, требуется открыть капот и нащупать на блок фаре патрон лампы габарита, который расположен чуть ниже лампы головного освещения.
- Найти корпус лампы на ощупь не составит труда.

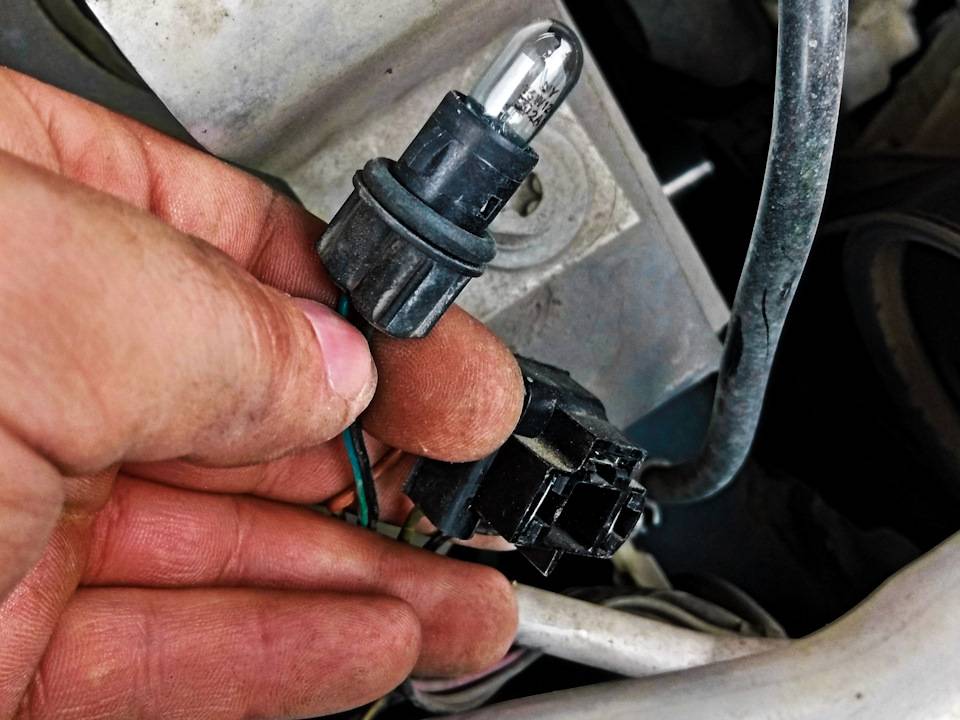

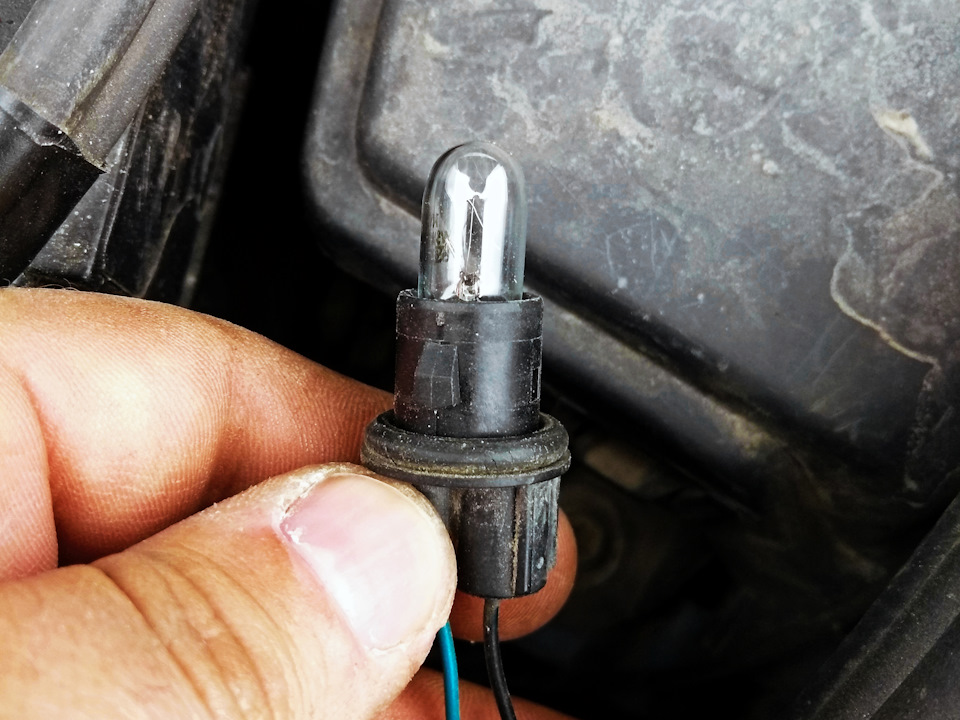

Достали патрон и пробуем извлечь перегоревшую лампу
Далее выворачиваем патрон в левую сторону и достаем из корпуса фары.
Лампу извлекли, готовимся к установке новой лампы габаритных огней
Чтобы заменить лампу, достаточно лишь потянуть за неё.
Доставать лампочку из корпуса необходимо только в хб перчатках.
Диодные лампы
Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге
Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук
Обычные и диодные лампы в габаритные огни
Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.
13-ти диодная габаритная лампа
Стало намного ярче

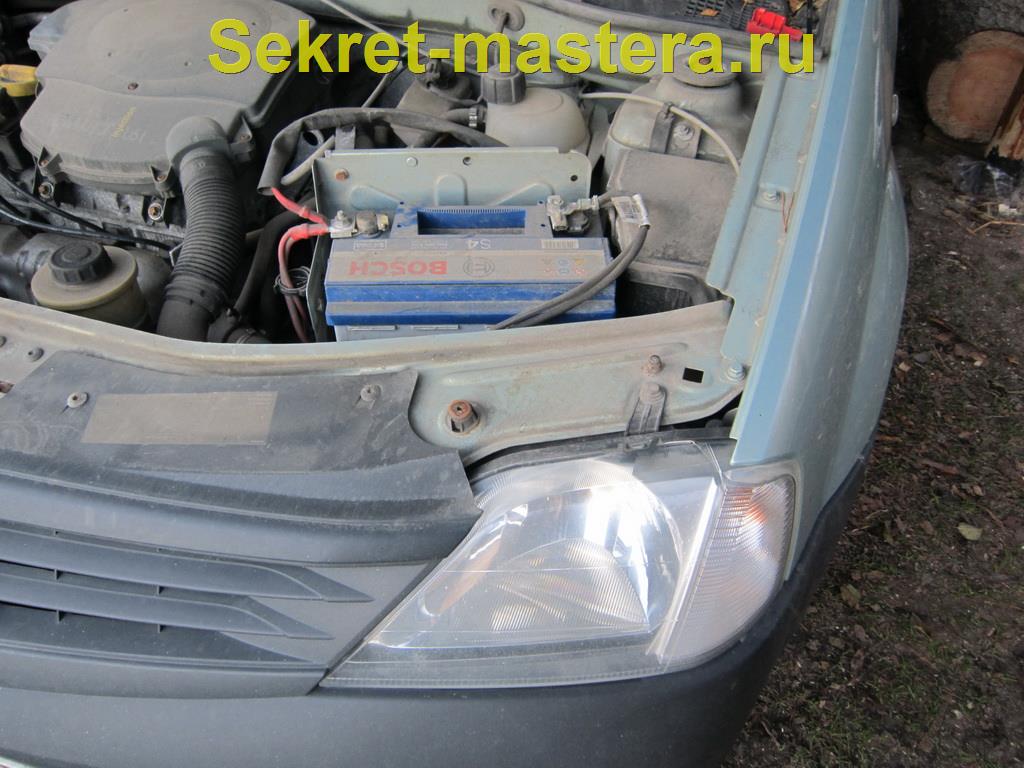

Как заменить лампу левой фары автомобиля Рено Логан своими руками
1. Для демонтажа аккумулятора потребуется два ключа на 8 и 10, для съема клемм с аккумулятора, и накидная головка на 13 для съема планки крепления аккумулятора.

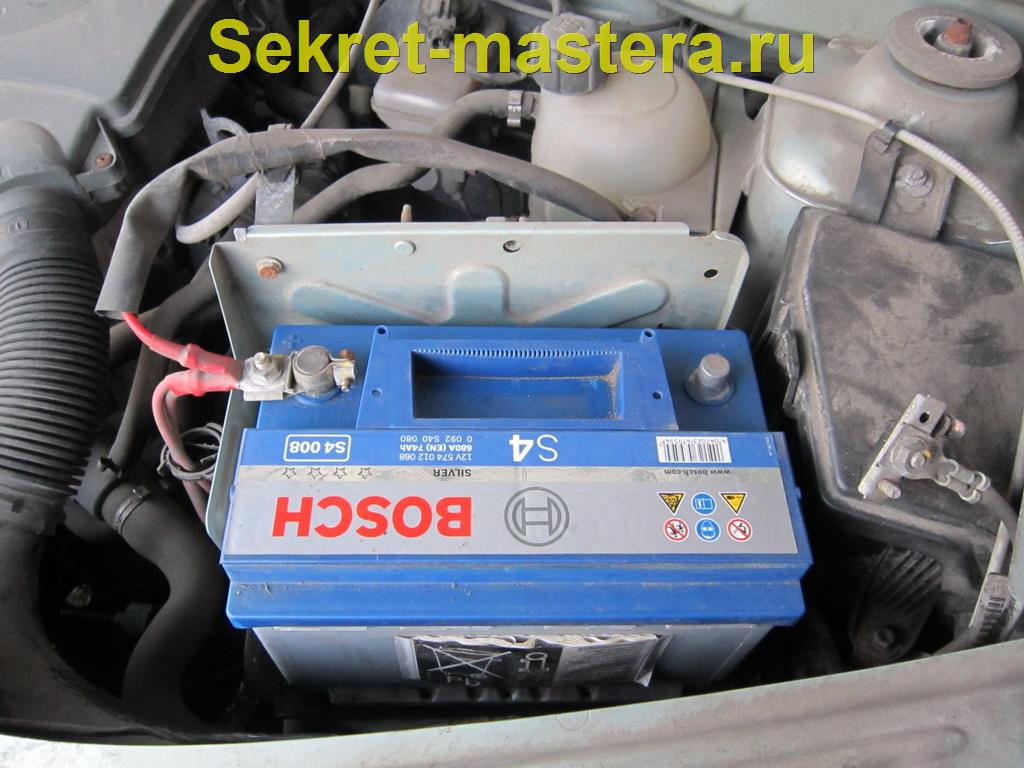

Аккумулятор
Ключи для клемм

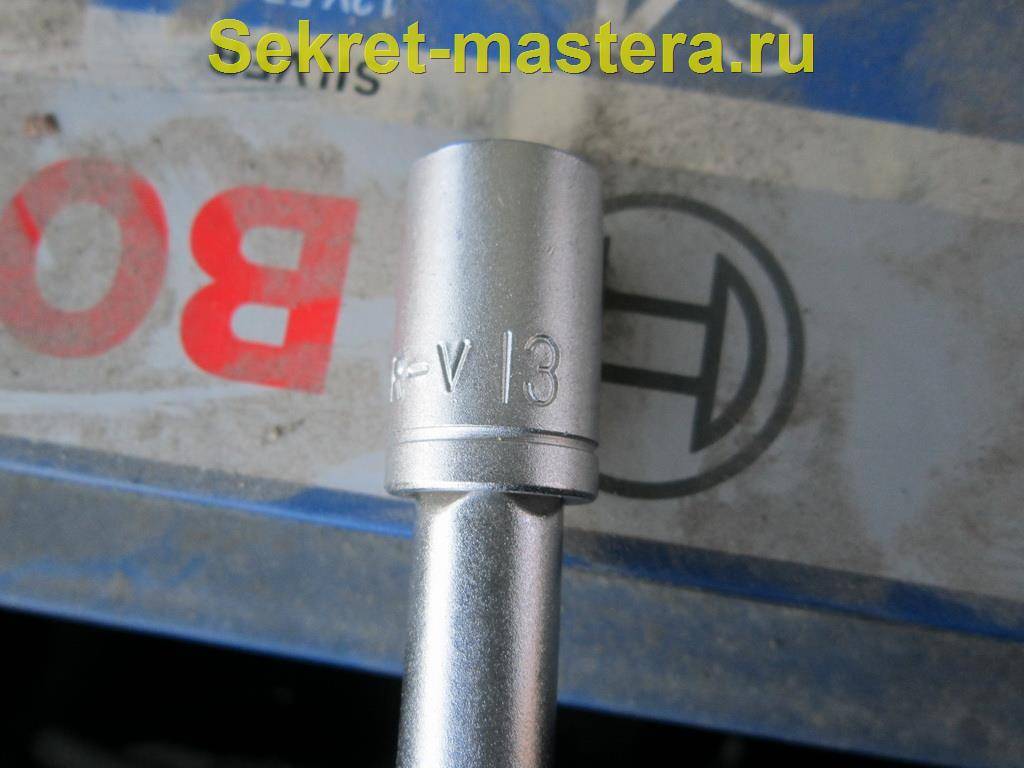

Накидная головка
2. Сначала откручиваем своими руками крепление клеммы массы! А потом снимаем клемму «+».

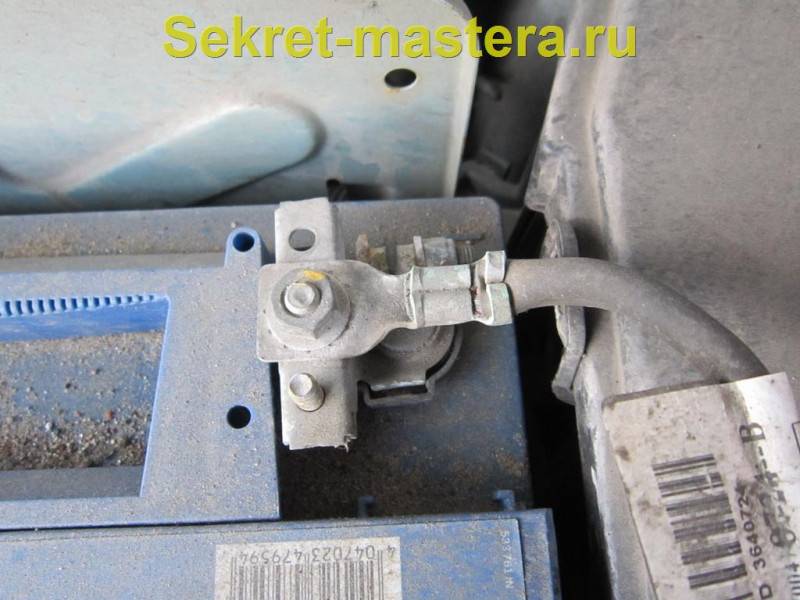

Клемма «масса»
Откручивание крепления

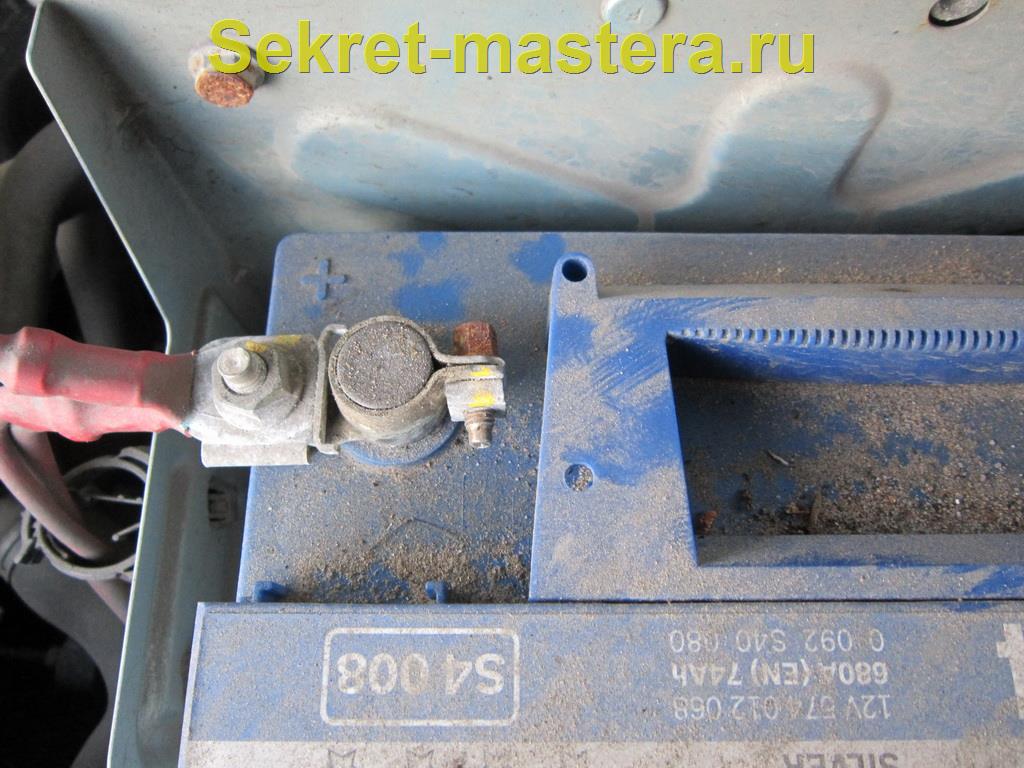

Клемма «+»

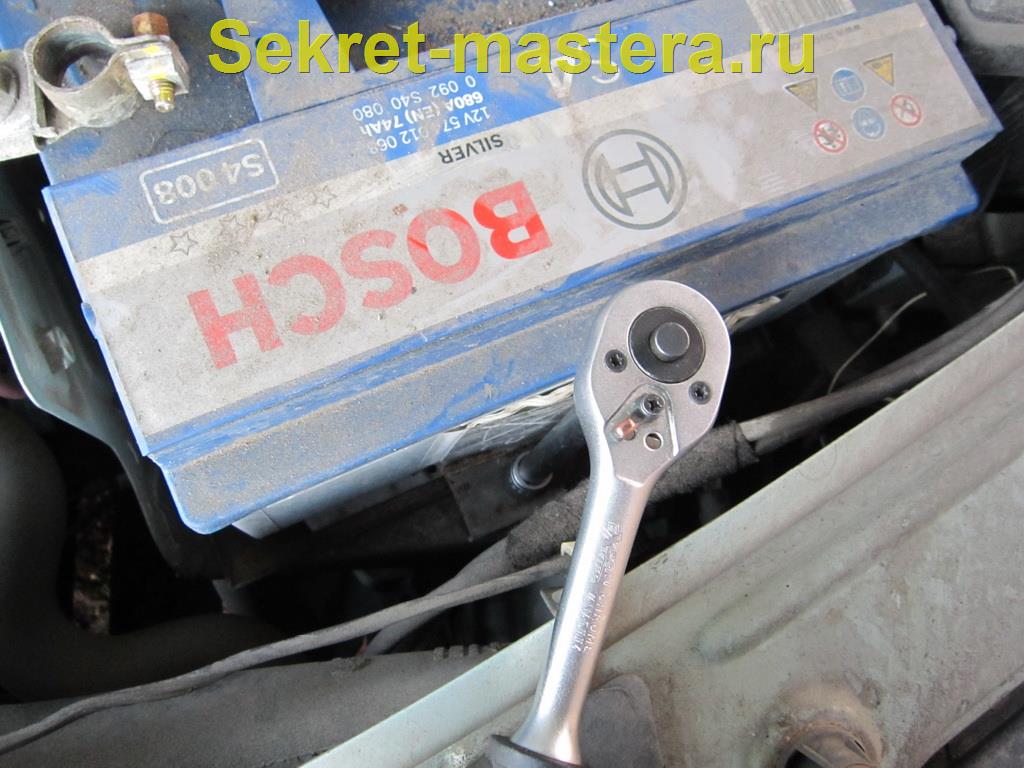

3. Откручиваем винт крепления аккумулятора
Осторожно вынимаем планку с винтом, чтобы она не упала в капот. Вынимаем аккумулятор из капота
Откручивание крепления

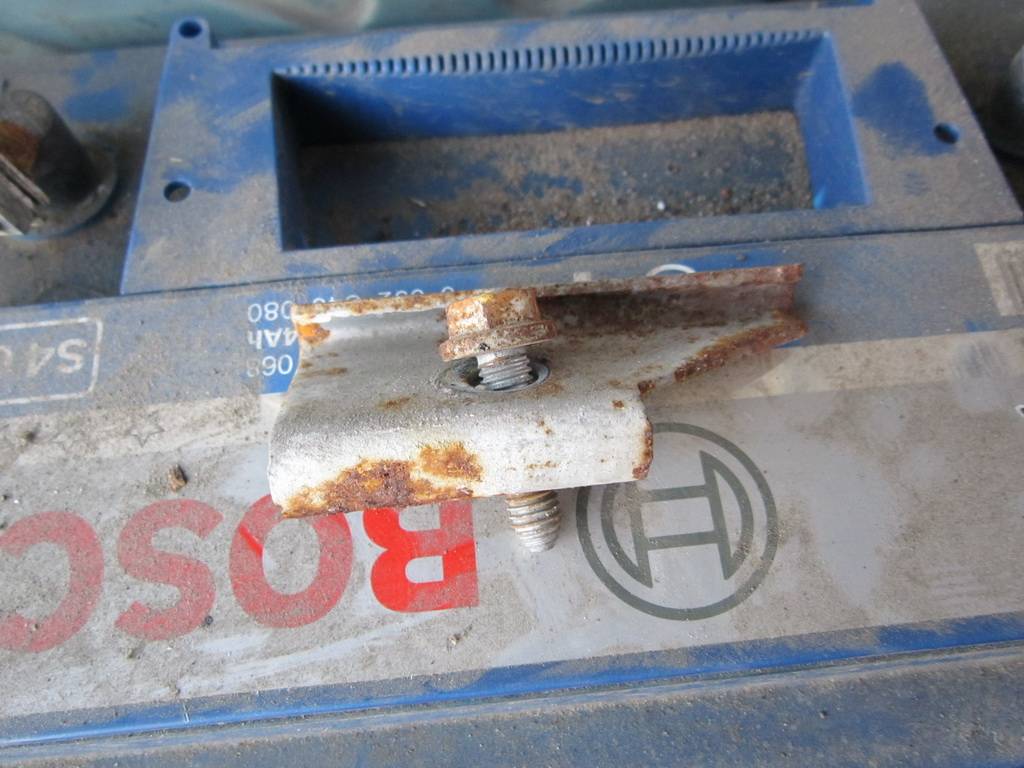

Планка крепления
Аккумулятор вынут

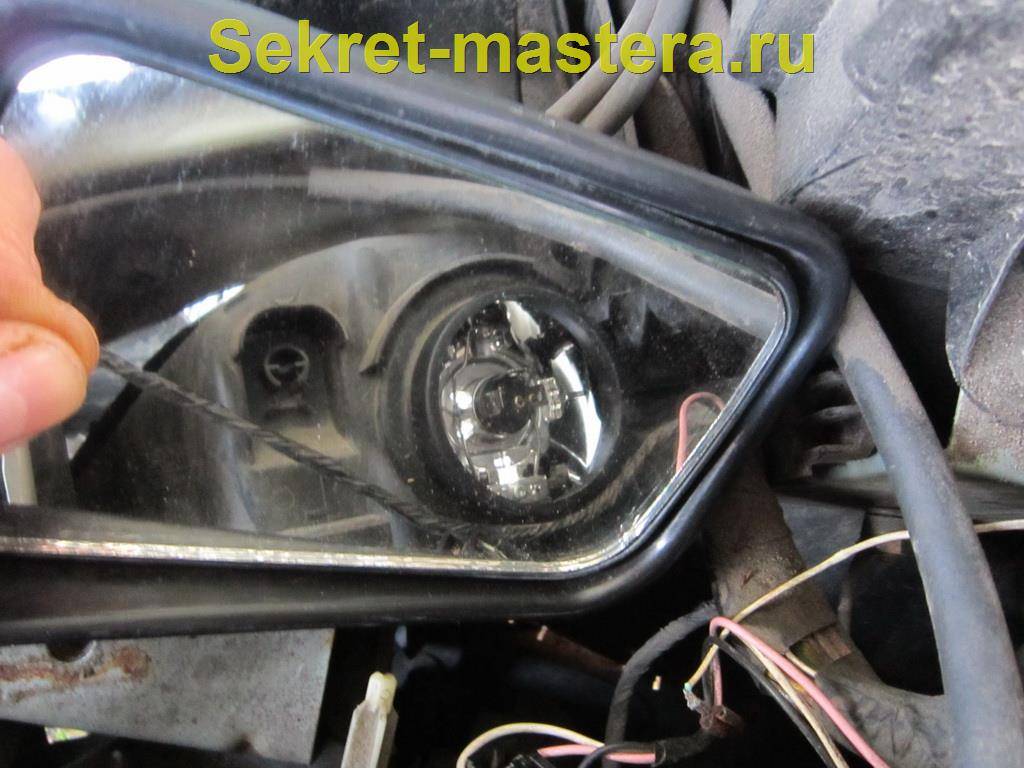

4. Маленький лайфхак. Возьмите зеркало — это здорово ускорит работу, контролируя свои действия через зеркало, можно будет сразу сделать все правильно.
5. После последней смены лампы в сервисе 2 года назад обнаружил, что защитная крышка не защелкнута и оборван провод датчика закрытия капота, да и сам датчик скис в нижнем положении.

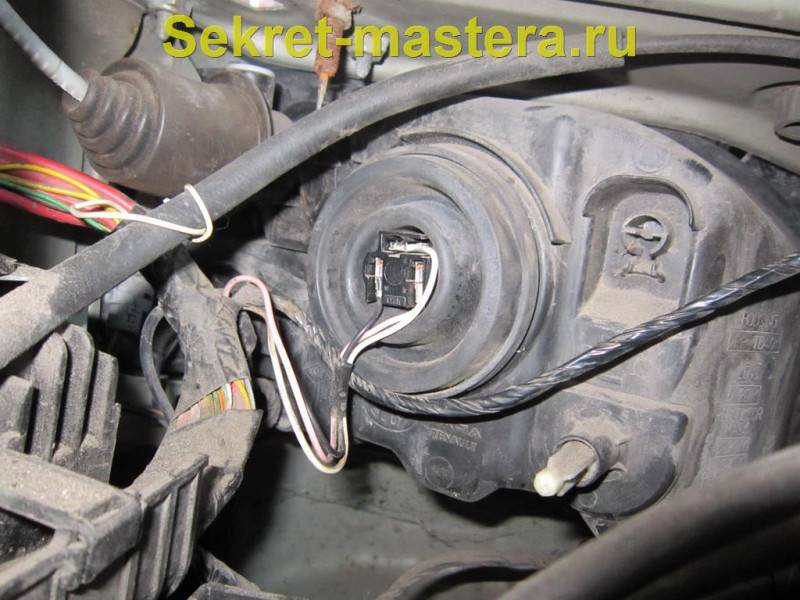

6. Снимаем крышку. Видим резиновое уплотнение и розетку лампы. Снимаем розетку. Снимаем резиновый уплотнитель.

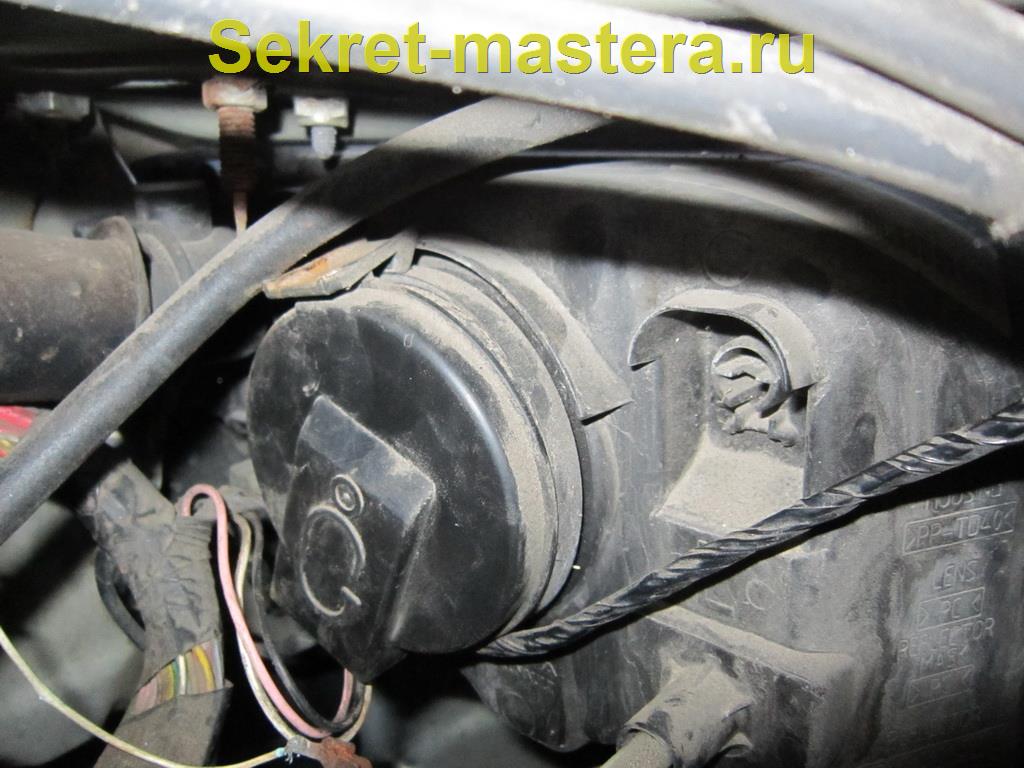

Защитная крышка не защелкнута
Розетка снята

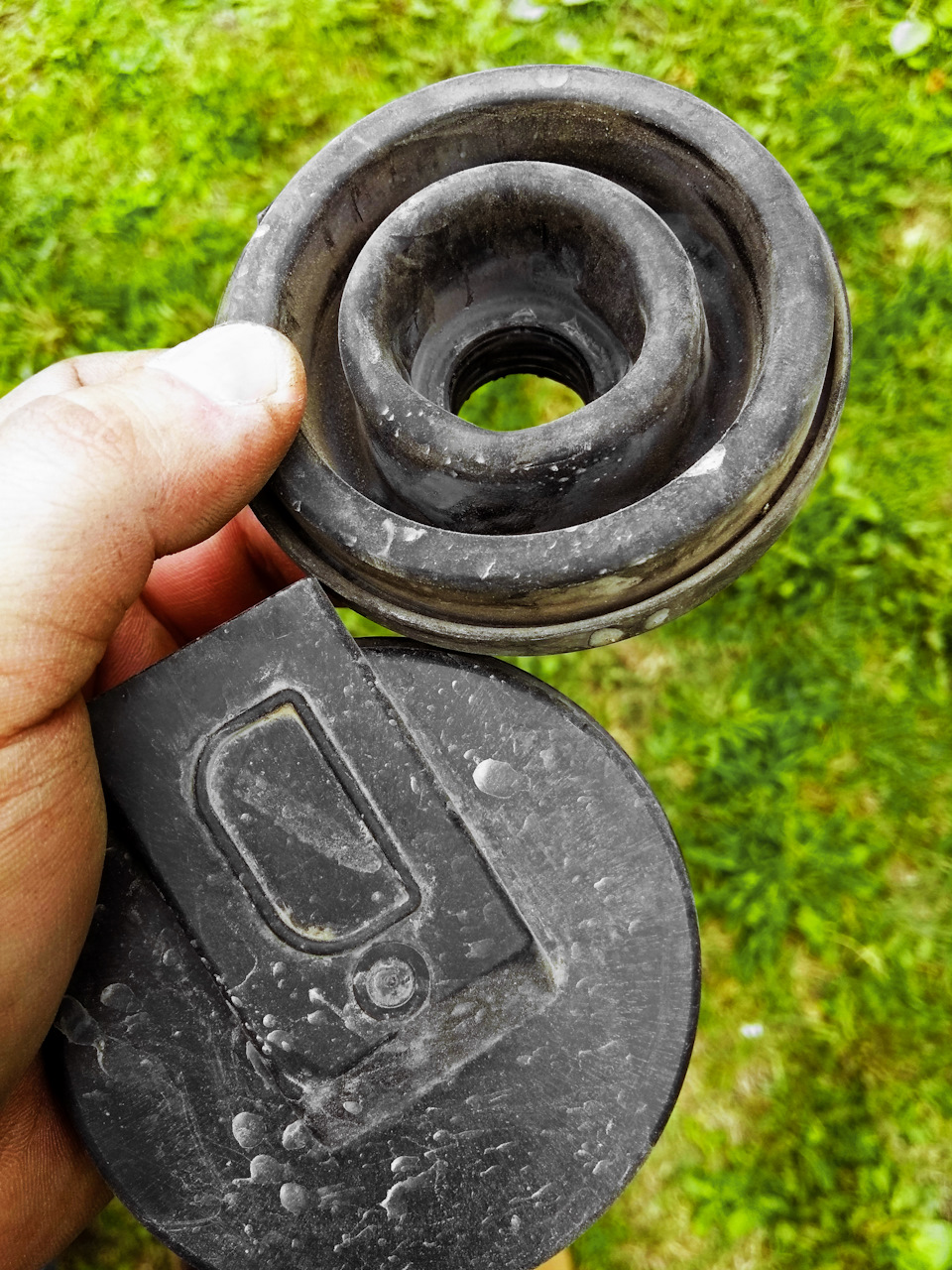

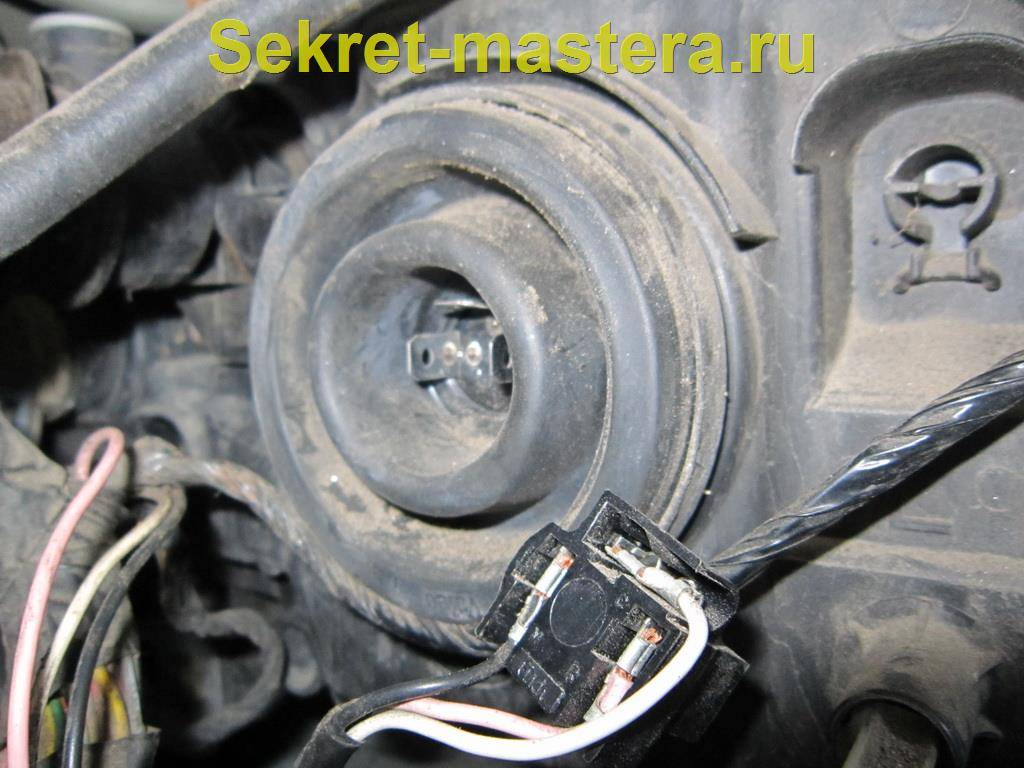

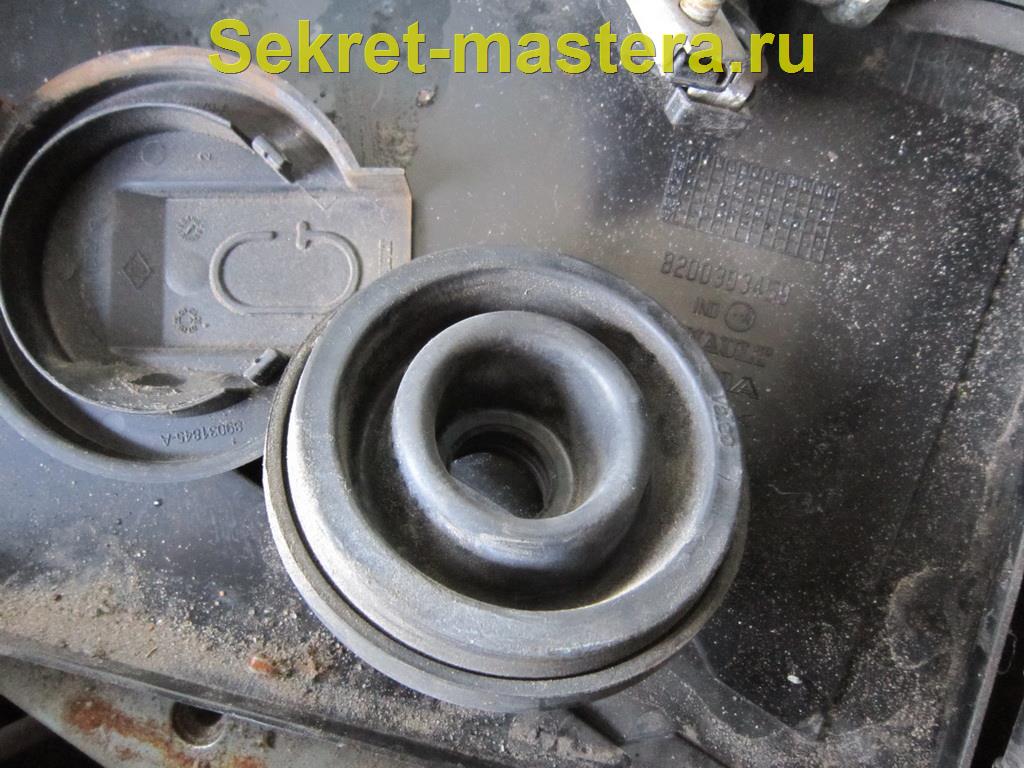

Резиновое уплотнение
7. Самый ответственный момент, запомните как снимаете лампу. Внимательно посмотрите в зеркало на этот крючок, на который вслепую сразу накинуть пружину никак не получиться. Съем крепежной пружины производится нажатием на нее сверху и одновременным отводом вправо, если смотреть по фото.

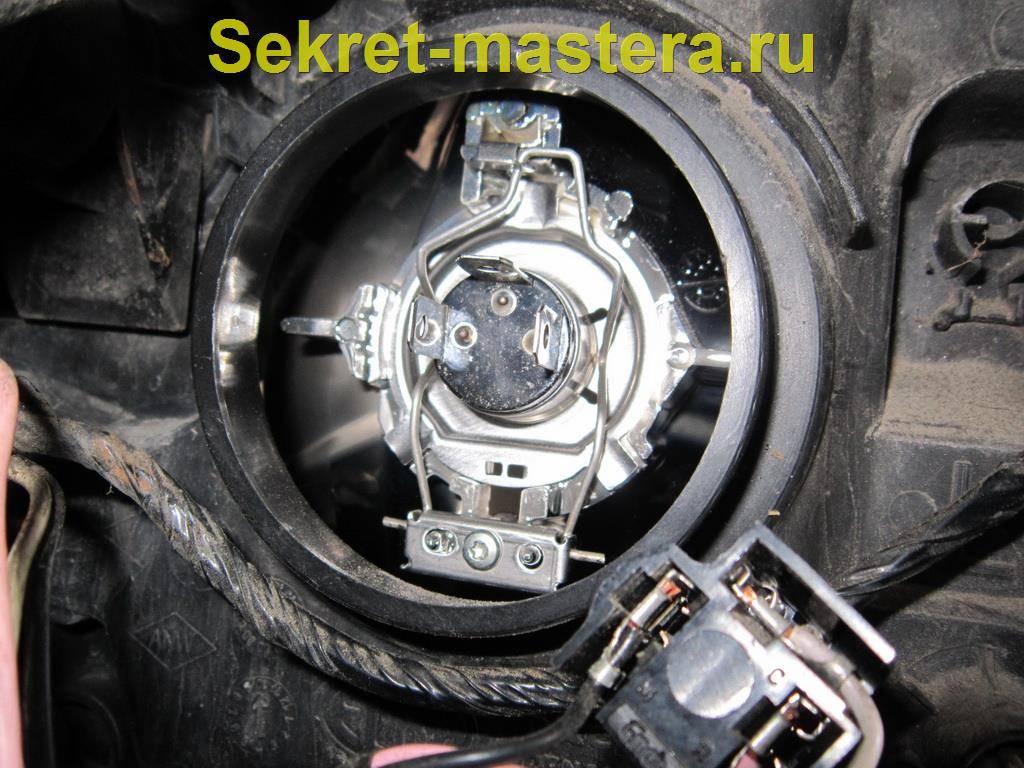

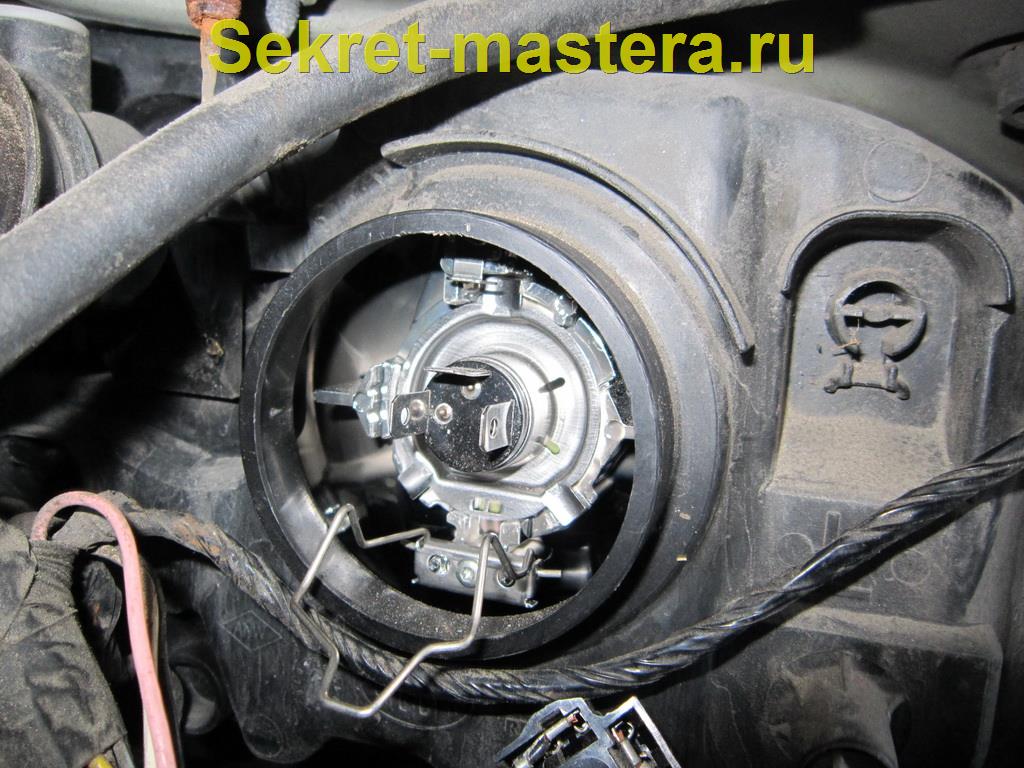

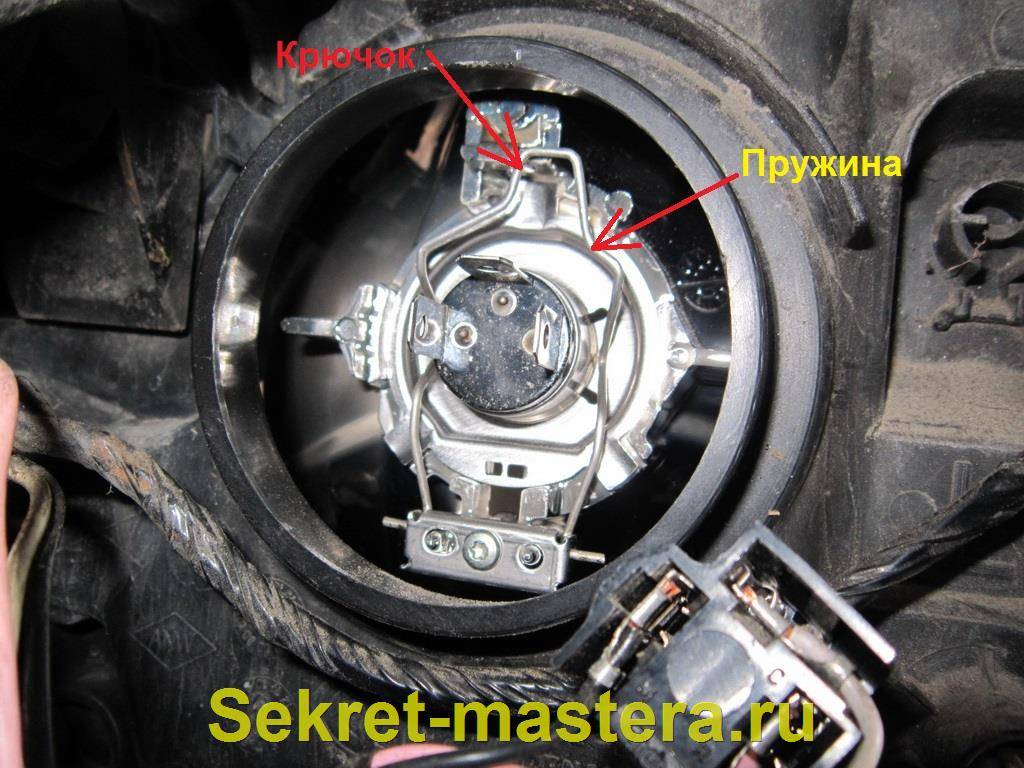

Крепление лампы пружиной
Крепление лампы пружиной
Пружина снята
8. Прижимная пружина освобождает лампу. Извлекаем лампу. Одеваем перчатку. Берем новую лампу и вставляем ее в гнездо. Ключ цоколя не даст ошибиться. Берем пружину, прижимаем цоколь и отводим ее слегка вправо, а затем влево до зацепления с крючком. Контролируйте свои действия по зеркалу.
Перегоревшая лампа

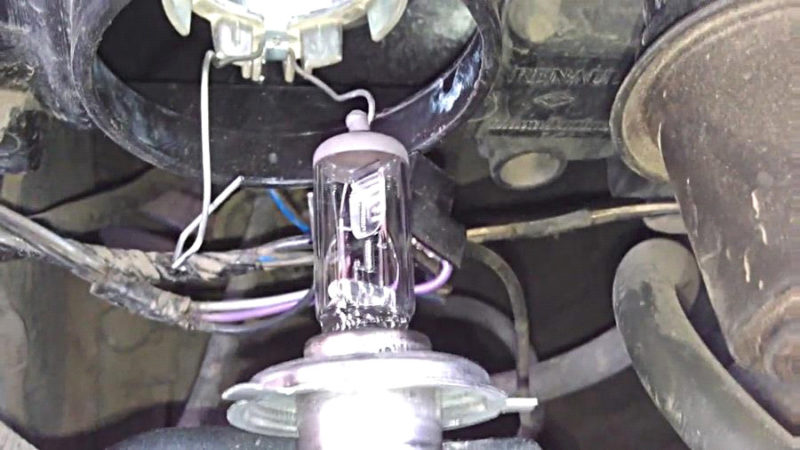

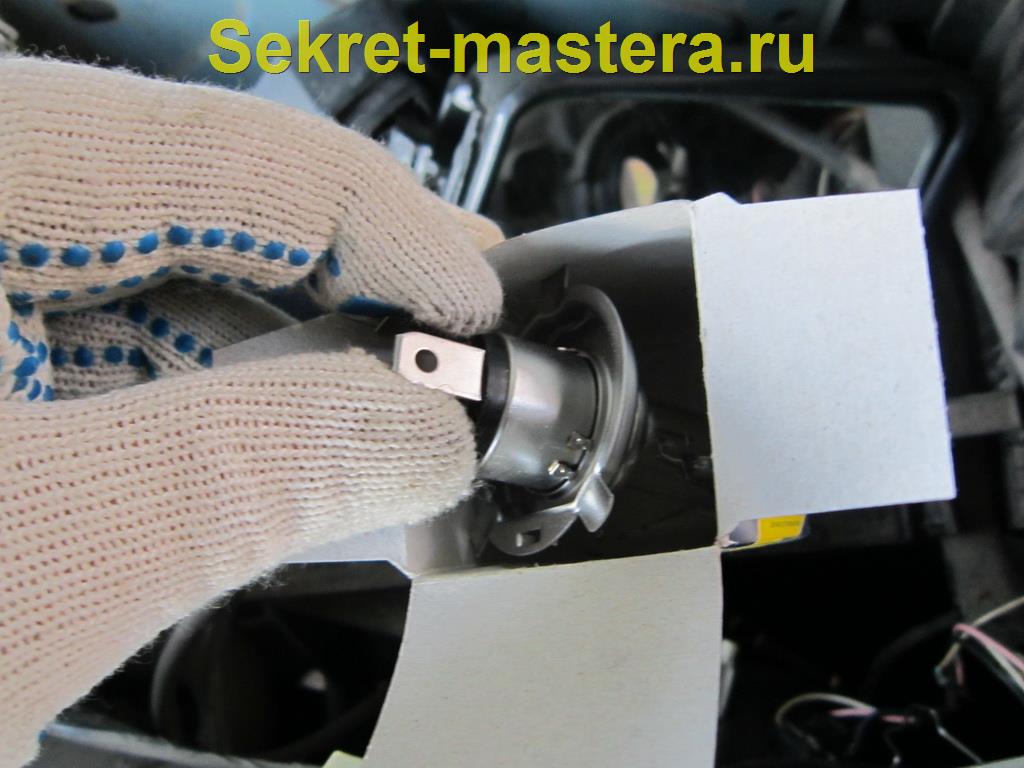

Берем новую лампу
Вставляем новую лампу
Лайфхак
Лампа закреплена
Уплотнение одето
9. Одеваем резиновое уплотнение. Вставляем розетку. Закрываем розетку крышкой.
Аккумулятор подключен
Ставим и закрепляем клемму «+»
10. Устанавливаем аккумулятор на место. Прикручиваем клемму «+». Прикручиваем массу. Проверяем работу фар. При прикручивании клемм проверьте их состояние на всякий случай. Прикручиваем своими руками крепление аккумулятора. Восстанавливаем показания часов автомобиля и настройки авто магнитолы.
Затраты времени на замену фары минимальны, по сравнению с необходимостью поездки в сервис, да и денежки сэкономлены.
Это интересно: Как поменять лампу габарита на рено логан — расписываем все нюансы
Схема работы
Схема работы на примере передней правой фары.
Первое, что необходимо сделать, это демонтировать передний бампер. Подробно о процессе демонтажа бампера можно узнать, пройдя по статье ниже.
После снятия переднего бампера у нас руки пролезут ко всем местам крепления фары. Корпус оптики имеет три точки крепления. Одна находится снизу, мастер начинает демонтаж именно с нижней точки. Для удобства используется ключ-трещотка. Следующий болт находится справа от фары, и 3 крепёж расположен сверху.
Крепления отданы и перед тем, как вытаскивать фару, необходимо отсоединить трос корректора. Первым снимается защитный резиновый колпачок, затем поднимаем трос корректора вверх, и он выходит из своей ниши корпуса.
Затем вынимаем фару на себя и теперь ко всем разъёмам есть отличный доступ. Отдаём фишки поворотника, габарита (снять можно вместе с цоколем), а также разъём на ближний свет.
Для наглядности мастера ещё раз показали процедуру снятия корректора, на снятой фаре. Весь ход работы хорошо и понятно показано мастерами на видео:
Повторим:
Снимаем резиновый колпачок и сдвигаем его вниз.
Для снятия троса вытягиваем его на себя, чтобы рубашка вышла из фиксатора.
- Поднимаем трос вверх, выводим из зацепления кромку и вынимаем его.
- При установке троса на место, заводим кромку в паз, оттягиваем немного рубашку на себя и защёлкиваем её в фиксаторе.
- Ставим защитный колпачок на место.
Был задан на эту тему вопрос,- зависит ли сам процесс снятия от года выпуска Рено Логан? Со слов мастера процедура снятие на всех моделях одинаково и даже места крепления аналогичны.
Как выполнены все операции со снятой оптикой, например, поменяли стёкла, затем устанавливаем фишки питания ламп в обратном порядке. При установке фары необходимо правильно направить направляющие, имеющиеся на её корпусе. Направляющие должны попасть на свои места.
Если кузов не подвергался ударам и панели передней части не были деформированы, то каких-либо регулировок с фарой не потребуется. Она «сядет» на своё штатное гнездо, после чего надавив на корпус фары, ставим на место и затягиваем все 3 болта её крепления.
Устанавливаем трос корректора, защиту и на этом замена передней фары своими руками заканчивается.
Какие инструменты и лампочки понадобятся
Для начала выясним, какие лампы используются в Рено Логан в качестве габаритных. В обоих поколениях они одинаковые. В передних фарах в качестве габаритных производитель установил приборы накаливания W5W мощностью 5 Вт:
Лампочка W5W
В задних фонарях за габаритные огни и стоп-сигнал отвечает один прибор (тоже накаливания) с двумя спиралями — P21/5W.
Лампочка P21/5W
Если есть желание, то вместо обычных приборов накаливания можно установить светодиодные того же типоразмера.

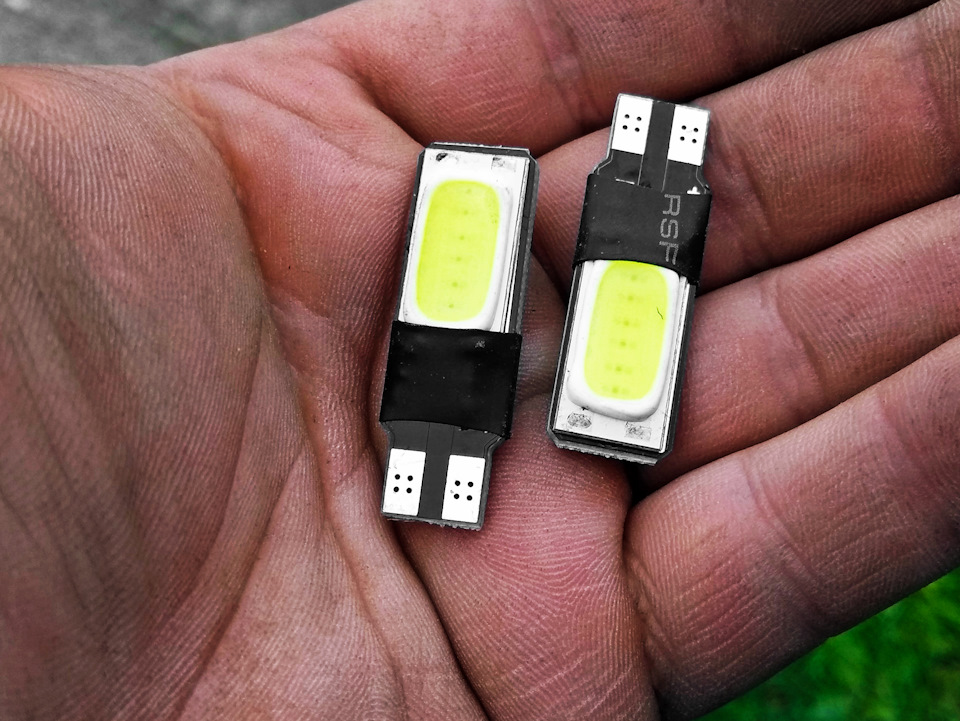

Диодные аналоги W5W и P21/5W
А теперь по инструментам и принадлежностям. Нам не понадобится ничего особенного:
- крестообразная отвертка (только для Рено Логан I);
- хлопчатобумажные перчатки;
- лампочки на замену.
Чего не стоит делать при замене ламп Рено Логан 2?
Многие автовладельцы, пытаясь сэкономить, пробуют самостоятельно выполнить замену ламп на Логан 2. При этом они не очень хорошо знакомы со всеми нюансами. Например, они часто недостаточно хорошо закрепляют защитную крышку или повреждают расположенные рядом провода. Это недопустимо, так как такой непрофессиональный ремонт может сильно навредить проводке авто в целом.
Важно не переоценивать свои навыки, а сразу обратиться к специалистам. Любая ошибка при замене лампочки автомобиля Рено Логан 2 может привести к негативным последствиям при последующей эксплуатации
Качественно и быстро произвести можно в нашем специализированном автосервисе. У профессионалов, которые ежедневно выполняют подобные процедуры, это не займет много времени. Аккуратное снятие прижимной пружины и других запчастей во время разборки конструкции является наиболее ответственным этапом работы. В бытовых условиях осуществить такое практически невозможно.
Замена лампочки заднего габарита
Вид на задние габаритные огни на Рено Логан 2 (авто редакции)
Вид на задние габаритные огни на Рено Сандеро (авто редакции)
При замене лампы сзади авто тоже есть некоторые особенности, которые при проведении работы надо учесть.
- Тут перед началом работы потребуется отсоединить «минус» от аккумулятора.
Отгибаем обивку багажника.
Отсоедините жгут проводов от задних габаритов.
Отсоединяем жгут питания
Откручиваем два самореза, для этого понадобится отвертка со звездочкой (две пластиковые гайки, если это Логан 2 фазы).
Отмечены стрелками два барашка
Фару тянем на себя и снимаем её.
Снятие блока задних габаритных огней
Панель с лампочками крепится на 3 защелках, снимаем её и меняем перегоревшую лампу.
Так выглядит расположение сигналов на плате задней фары Логана.
- Найти сгоревшую лампу, слегка нажав на нее провернуть и вынуть с гнезда. Вставить новую лампу и провернуть ее до упора.
- После этого фонарь можно собирать в обратной снятию последовательности.
При проведении этой работы надо быть внимательным, так как придется контактировать с другими элементами системы.
Тип лампы
И предназначены они как для ближнего, так и дальнего света, так как они имеют две нити накаливания. Такой тип лампы удобен тем, что для полной ревизии головного света в автомобиле достаточно поменять всего 2 лампы. А вот самый существенный недостаток кроется в цене: такая лампа дороже «отдельных» H1 и H7.
Накаливания
Наиболее простой и нетребовательный тип осветительных элементов. Основа конструктива – инертный газ, которым заполнена герметичная колба с интегрированными в нее электродами и вольфрамовой нитью.
Существенный плюс – низкая цена. В числе минусов на первом плане — низкая световая эффективность (отдача), поскольку существенная доля энергии приходится на нагрев фары.
Галогенные
Конструкция является усовершенствованной. В основу принципа функционирования положено добавление к инертному газу галогенов, что позволяет достичь хорошей светоотдачи. В качестве плюсов: улучшенная способность к освещению и сравнительно (с 1-м вариантом) больший ресурс.
Ксеноновые или газоразрядные
Работают без использования вольфрамовой нити за счет электрического разряда между электродами. Обладают отличным качеством света и долго служат владельцу. Отличаются очень высокой стоимостью и запрещены законодательством (кроме заводской комплектации). За самостоятельную установку ксеноновых ламп предусмотрен штраф для водителя.
Светодиодные
Объединяют в себе лучшие качества. Высокий уровень освещения и долгий срок службы приборов вывел их на заслуженное первое место среди автомобильных ламп. Картину портит слишком завышенная стоимость.
При выборе лампочки ближнего света стоит обращать внимание и на фирму производителя
Какие лампы выбрать
Выбор лампы ближнего света напрямую зависит от финансовых возможностей и личных предпочтений водителя. Более популярными среди водителей считаются осветительные приборы Philips и Osram. Также хорошие отзывы у фирмы Narva. Эти лампы отличаются долговечностью и надежностью. Однако на них же установлена и самая высокая цена.
При желании можно подобрать более дешевые аналоги, но стоит помнить, что рабочий ресурс в недорогих экземплярах значительно меньше. Также из-за особенностей конструкции после установки таких ламп потребуется потратить больше времени на точную настройку потока света.
Перед покупкой лампочки следует определиться, какого типа осветительный прибор будет использоваться.
Лампы накаливания
Наиболее простой и непритязательный вид осветительных элементов. Состоят из герметичной колбы, наполненной инертным газом, вольфрамовой нити и электродов. Качество освещения довольно низкое. Практически весь ресурс растрачивается на нагрев фары. Однако и стоимость ламп находится в самой низкой категории.
Галогенные
Более усовершенствованный тип ламп. Основное отличие от предыдущего вида в добавленных к инертному газу галогенах. Именно за счет них значительно повышается эффективность работы прибора. Такие лампы намного лучше освещают дорогу во время движения.
Ксеноновые или газоразрядные
Работают без использования вольфрамовой нити за счет электрического разряда между электродами. Обладают отличным качеством света и долго служат владельцу. Отличаются очень высокой стоимостью и запрещены законодательством (кроме заводской комплектации). За самостоятельную установку ксеноновых ламп предусмотрен штраф для водителя.
Светодиодные
Объединяют в себе лучшие качества. Высокий уровень освещения и долгий срок службы приборов вывел их на заслуженное первое место среди автомобильных ламп. Картину портит слишком завышенная стоимость.
При выборе лампочки ближнего света стоит обращать внимание и на фирму производителя
Bosch
По мнению автовладельцев лампочки, выпускаемые фирмой Bosch, обладают всеми необходимыми качествами и приятно радуют водителя. По качеству освещения эти лампы на 90% превышают яркость стандартных. Водители отмечают, что это сразу бросается в глаза после установки.
Высокая производительность обеспечивает мощный поток света даже при не слишком новых и чистых отражателях. Направленность светового пучка позволяет хорошо рассмотреть даже отдаленные объекты.
Кроме того, оригинальные лампочки Bosch имеют гораздо более долгий срок службы, нежели большинство стандартных приборов. Световой поток имеет чистый белый свет, который не утомляет глаза даже при длительном пребывании за рулем. Благодаря качеству света многие водители отказываются от установки ксенона.
Основным недостатком по мнению автовладельцев является высокая стоимость.
Osram
Лампы Osram отличаются повышенной светоотдачей. Обеспечивают достойное качество освещения даже при не слишком хороших светоотражателях. При установке требуется дополнительная настройка. В противном случае фары будут ослеплять встречных водителей, что отрицательно влияет на безопасность движения.
Стоимость лампы несколько выше, чем у стандартной, но это вполне компенсируется качеством работы. Главным недостатком является небольшой срок службы.
Philips
Лампы данного производителя неизменно являются лидерами продаж. Яркий чистый свет обеспечивает большую дальность обзора, при этом защищает глаза водителя от усталости при дальних поездках. Срок службы лампы в несколько раз превышает средний период работы ламп других производителей. Высокое качество и большой спрос обеспечили немалую стоимость приборов.
NARVA
Отличное качествоближнего света. При этом не слишком высокая стоимость лампы. Неплохо для водителей, которые в темное время передвигаются в черте города. Дальний свет значительно хуже, чем у более дорогих аналогов. Это является одним из самых существенных недостатков ламп данного производителя.
Koito
Несмотря на отсутствие более или менее понятной информации на упаковке (все надписи приведены на японском) при эксплуатации данные лампы демонстрируют неплохие качества. Они отлично освещают дорогу на ближнем и дальнем свете, не слепят встречных водителей, демонстрируют немалый срок службы.
Лампы с усилением обычно имеют более высокое качество освещения, но при этом срок их службы гораздо ниже среднего.
Процесс замены лампочки ближнего света
Если следовать инструкции завода-изготовителя по замене ламп ближнего света, придется выполнить большой объем работы по частичной разборке автомобиля. Последовательность действий, предлагаемая французским предприятием, включает в себя:
- Снятие бампера.
- Отключение разъема от фары и полный ее демонтаж.
- Другие излишние действия.
На самом деле, чтобы добраться до правой лампы, максимум, что придется сделать – это снять аккумулятор.
Фиксатор лючка лампы ближнего света
У автомобиля Renault Logan первого поколения лампочка, как сказано выше, одна. Добравшись до задней поверхности фары, надо найти расположение защитной пластиковой крышки (лючка), прикрывающей место установки патрона под лампу. Для его снятия надо отжать фиксатор, который находится сверху. После удаления лючка становится доступным разъем подключения лампочки.
Блок-фара со снятым защитным лючком
Разъем надо снять. Потом потребуется снять и резиновый уплотнитель, который находится за разъемом.
Демонтаж разъема питания и резинового уплотнителя
Таким путем откроется доступ к лампочке. Для ее демонтажа потребуется отжать еще один фиксатор — металлический.
Расположение пружинного фиксатора лампочки
После этого светоизлучающий элемент легко снимается. Если он перегорел, его можно утилизировать.
Демонтированный светоизлучающий элемент
Новую галогеновую лампу для замены нельзя брать руками за колбу! Жировые следы с кожи, даже незаметные невооруженным взглядом, останутся на стекле. Лампочку надо брать за цоколь, а если это невозможно – пользоваться чистыми перчатками (например, хлопчатобумажными).
Установка нового элемента производится в обратном порядке:
Взять лампу с соблюдением мер предосторожности и установить на штатное место.
Прижать ее пружинным фиксатором.
Установить резиновое уплотнение.
Подключить разъем питания.
Закрыть лючок, защелкнув пластиковый фиксатор.
На этом замена завершена, можно включать фару и проверить, все ли верно сделано. Замена левой лампочки немного сложнее – аккумулятора с ее стороны нет, придется добираться до лючка на ощупь. В крайнем случае, можно позвать помощника с тонкой рукой.
Чтобы поменять лампочку ближнего света в машине второго поколения, надо знать ее расположение. Посадочное место для нее показано стрелкой на фото.
Место расположения патрона лампы ближнего света в фаре Logan 2
Нащупав крышку отсека патрона ближнего света, надо удалить его крышку. Она сделана из резины, и ее надо просто снять, ухватив за лепесток. Сняв разъем питания, можно получить доступ к цоколю светоизлучающего элемента. Он крепится тремя защелками, которые надо отжать отверткой подходящего размера.
Последовательность демонтажа лампы с блок-фары автомобиля Рено Логан второго поколения
После извлечения старой лампы надо установить новую в обратном порядке с соблюдением мер безопасности. После подключения разъема и установки на место защитной крышки можно опробовать работу системы головного света.
Для наглядности видео.
Почему сбивается настройка света фар?
- Причин у этого может быть множество. Зачастую это замена лампочки, которая перегорела, при этом ставятся не оригинальные, а первые попавшиеся, подходящие для Рено Логан. Мало кому приходит в голову искать точную копию перегоревшего осветительного прибора. В результате получается так, что в машине стоят разные лампы.
- Проблема возникает из-за того, что у разных производителей внутри колбы спирали расположены бывают по-разному. Из-за этого световой пучок смещается, свет идет вверх и слепит, либо бьёт в землю непосредственно перед бампером. Поэтому сразу же после односторонней замены лампочки требуется регулировка света Рено Логан. Когда осветительный прибор криво вкручивается, как результат – световой пучок направлен в сторону.
- Еще одна причина, по которой может потребоваться регулировка фар – это попадание Рено Логан в ДТП. После повреждений в передней части ремонт сопровождается разбором и заменой оптики. Даже после самого профессионального ремонта осветительный прибор может после деформации кузова не стать на место, поэтому требуется регулировка света.
- Многолетняя эксплуатация может приводить к выходу из строя осветительного прибора. Сопровождается это потускнением отражателя, помутнением стекла, рассыханием пластика, который удерживает линзу либо отражатель внутри корпуса и т.д. Со временем от вибрации может частично разрушиться крепление к кузову. После замены на новую фару её потребуется подрегулировать.
Снятие блок-фары Рено Логан
Блок-фару снимаем для замены. Снимаем передний бампер (см. «Снятие переднего бампера»). Отсоединяем колодки проводов от лампы блок-фары (см. «Замена ламп в блок-фаре»).
Головкой «на 10» отворачиваем три болта крепления блок-фары к кузову.
Стягиваем защитный резиновый чехол с корпуса исполнительного механизма регулятора направления пучков света фар. Потянув за трос привода, выводим оболочку троса из держателя на корпусе исполнительного механизма…
…и отсоединяем наконечник троса от штока исполнительного механизма регулятора направления пучков света фар.
Снимаем блок-фару. Устанавливаем блок-фару в обратной последовательности. После установки фары регулируем направление пучка света фары.
Для изменения направления светового пучка фары в вертикальной плоскости вращаем шестигранником «на 6» винт А (см. предыдущее фото), вставив шестигранник через отверстие в поперечине кузова. Для изменения направления светового пучка фары в горизонтальной плоскости вращаем ручку В.
Снятие блок-фары Renault Logan
Первоисточник контента — WiKi сайта журнала «За Рулём»
Способы замены ламп
Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:
- Снять бампер и защитный чехол с фары.
- Демонтировать фару, отключив питающие провода и тросик корректора.
- Снять с люка дальнего/ближнего света защитную крышку.
- Освободить пружинный фиксатор и вытащить лампу.
- Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.
Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:
- чистые хлопчатобумажные перчатки или ткань;
- лампа на замену;
- руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
- желание.
Начнем с Рено Логан I и взглянем на его фару:
Фара Рено Логан I
Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.
Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.
Если у тебя слишком большие кисти рук и ты не можешь добраться до фары, попроси помощи у любого знакомого – вся операция займет не более пяти минут.
Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.
Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.
Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.
Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.
Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.
Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.
Мнение эксперта
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Задать вопрос эксперту
Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.
Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.
С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.
Теперь займемся фарами Рено Логан II. Внешне они выглядят так:
Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее.
Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.
Для снятия лампочки совсем необязательно использовать отвертку. Просто сдвинь лампу вниз, и она выйдет из-под фиксаторов.
Последовательность действий
- Отсоединяем «минус» фары;
- Снимаем передний бампер и освобождаем подход к креплению корпуса;
- Выворачиваем болты блок-фары;
- Аккуратно отсоединяем тросовой привод светового корректора;
- Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
- Отжимаем фиксирующее устройство и снимаем крышку;
- Колодку соединения проводов аккуратно разделяем;
- Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;
- На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
- Удаляем лампу.
- Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
- Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.
Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук
Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов
Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2016 и 2017 годов.
Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.
