Инструменты и материалы
При подготовке материалов и инструментов важно учесть, какой тип коробки передач установлен на ваш автомобиль. Есть два вида КПП, предусмотренных на пятнадцатой модели от АвтоВАЗ
Это коробки старого и нового образца. Сильно между собой они не отличаются с позиции обычного автовладельца. Вдаваться в какие-то мелкие конструктивные или технические различия не нужно. Главное – понимать, что на старых коробках отсутствует щуп и заливное отверстие находится ниже. В новые КПП смазка заливается с помощью воронки, а для старых трансмиссий вам потребуется большой шприц и шланг, чтобы достать до заливной горловины. В остальном же процедура смены рабочей жидкости на двух вариантах коробок переключения передач проводится идентично.
Для работы вам потребуются следующие инструменты:
- ключ на 17;
- пустая ёмкость для отработки;
- шприц;
- шланг (примерно 0,5 метра в длину);
- воронка;
- канистра с трансмиссионным маслом;
- шестигранники;
- ветошь;
- защитная спецодежда.
Пустую канистру и ключ обязательно прихватите с собой под автомобиль, иначе без них вы не сможете слить отработку. Если на вашем «ВАЗ-2115» предусмотрена защита картера, тогда под неё возьмите соответствующего размера ключи, чтобы демонтировать. По мере выполнения дополнительных мероприятий по ремонту или обслуживанию машины, может потребоваться дополнительный набор инструментов.
Заливаемый объём
Немаловажным моментом является количество заливаемой смазки в трансмиссию, установленную на автомобили «ВАЗ-2115». Оно составляет около 3,3 литра. Вы уже знаете, какую жидкость лучше заливать в «ВАЗ-2115» и его коробку передач. Для точного понимания количества масла можете отталкиваться от результатов слива старой смазки. Сколько масла вышло, столько же вы и будете заливать обратно в картер, только уже свежего состава. В случае с «ВАЗ-2115» объём масла в КПП относительно небольшой, что не потребует от вас больших финансовых затрат по его приобретение. Берите канистру на 4 литра.
На практике вмещается несколько меньше, если коробка не была полностью осушена, чего добиться в гаражных условиях практически невозможно
Крайне важно, сколько масла вам удастся залить, чтобы в коробке каждая шестерня была покрыта смазочным составом. Проблему «ВАЗ-2115» вы знаете, потому игнорировать правило поддержания высокого уровня смазки нельзя
Опытные автовладельцы советуют не покупать жидкость с большим запасом. Он вам не потребуется в ближайшее время после смены трансмиссионного состава, а со временем масло может потерять свои свойства и качество. Лучше потом приобрести свежую смазку.
Особенности замены масла в коробке
Перед тем, как приступать к замене масла в коробке передач ВАЗ 2115 нужно определить, какая трансмиссия стоит на вашей машине. На эти отечественные автомобили устанавливали коробки двух типов – старого и нового образца. Первые лишены щупа для проверки уровня масла, а вторые таковой имеют. Чтобы понять, какой вид коробки установлен в вашем ВАЗ 2115, откройте капот и найдите ручку щупа. Если ее нет, у вас старый образец коробки.
При замене жидкости в коробке передач нужно позволить машине немного постоять – около 10-15 минут, чтобы масло стекло вниз. Предварительно машину лучше прогреть до рабочей температуры, чтобы масло лучше сливалось вместе со всеми загрязнениями и отложениями, скапливающимися на стенках.
Замена масла в новых коробках
Замена масла в ВАЗ 2115 в коробке нового образца потребует от вас наличия смотровой ямы или эстакады, на которые нужно загнать машину. После этого необходимо вытащить щуп для проверки уровня масла.

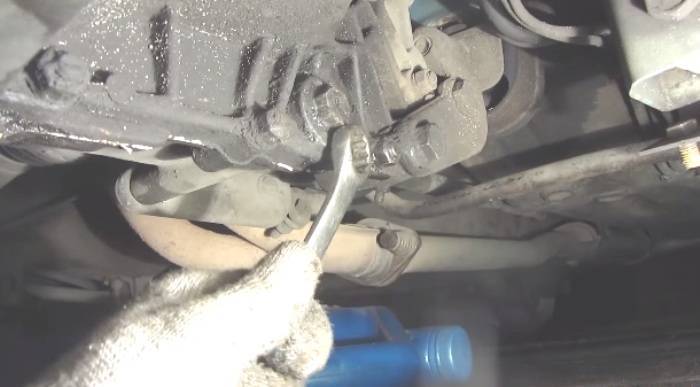

Отправляйтесь под машину с ключом на 17 и прихватите емкость для слива отработанной жидкости. Ключом вы должны надорвать пробку сливного отверстия и подставить подготовленную емкость. После этого выкрутите болт руками и приготовьтесь к тому, что из сливного отверстия начнет стекать масло. Когда вся жидкость сольется, а на это потребуется примерно 10-15 минут, закрутите болт на место и поднимайтесь наверх.
Войти должно примерно 3,3 литра жидкости. После заливания масла подождите несколько минут, чтобы оно полностью стекло в нижнюю часть коробки, а после этого снова проверьте уровень при помощи щупа. При необходимости можно долить недостающее количество масла. Лучше залить его так, чтобы уровень превышал отметку max примерно на 5 миллиметров.
Коробки нового образца
Отличаются старая и новая коробки друг от друга только заливными отверстиями, которые расположены в разных местах. Процесс замены в старой коробке проводится примерно так же, как в случае со старой трансмиссией, с некоторыми небольшими отличиями.
Заливное отверстие располагается в другом месте – не в верхней части коробке, а в нижней над пробкой сливного отверстия. Заливать новую смазочную жидкость при замене масла в коробке передач ВАЗ 2115 нужно с помощью специального шприца или шланга с воронкой.
Проверка уровня масла
Если ваша трансмиссия имеет специальный щуп в подкапотном пространстве, проблем с проверкой уровня масла не возникнет. Достаньте его, протрите тряпкой и вставьте обратно
Вновь вытащите его и обратите внимание на уровень масла. Чтобы вам было удобнее добраться до щупа можете снять корпус воздушного фильтра
Масло по уровню должно быть залито до максимальной отметки. В противном случае, в систему нужно долить смазочной жидкости. дело в том, что в коробке есть одна шестерня, отвечающая за работу пятой передачи, которая находится выше других, и до нее масло может не доставать при малом уровне. Таким образом, чтобы передачи легко вставлялись без хруста, а коробка долго служила, необходимо всегда поддерживать уровень смазки на максимуме.
При сливе масла обязательно на него посмотрите – в нем не должно присутствовать металлической стружки. Ее наличие указывает на неправильную эксплуатацию коробки передач. Дело может быть в несвоевременной замене смазочной жидкости или использовании недоброкачественного масла. Ни в коем случае в слитом отработанном масле не должно быть обломков металла или других признаков выхода коробки из строя. При их наличии обратитесь в сервисный центр или залейте новое масло и покатайтесь на нем около недели. Затем слейте его и посмотрите, нет ли в жидкости новых обломков. Повторите процедуру через месяц – если все будет в порядке, можете ездить, не обращаясь в сервисный центр.
Напоследок отметим, что вы должны научиться правильно эксплуатировать коробку переключения передач, не вставляя передачи слишком резко. В противном случае, двигатель не будет успевать сбрасывать обороты и переключения будут проходить с ударами, а это плохо.
09.08.2012
В данной статье мы узнаем, как поменять масло в . После 75000 км пробега встаёт вопрос о замене трансмиссионного масла в коробке передач. Замена масла в кпп – задача из разряда простых, но руки помарать придётся.
Итак, нам понадобятся:
- ёмкость не менее 5 литров (ведро, тазик, бутылка);
- смотровая яма или эстакада (на худой конец можно поставить авто передними колёсами на бордюр, но не советуется, т.к. возможен застой масла под наклоном – не проверял, не знаю);
- новое трансмиссионное масло, соответствующее погодным условиям и вашей марке автомобиля ().
Разборка коробки передач ВАЗ 2115
Промойте коробку передач, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления.
Выньте одновременно первичный и вторичный валы (
| Рис. 3.13. Снятие механизма выбора передач |
Отверните болты крепления механизма выбора передач (
| Рис. 3.14. Детали вторичного вала: 1 – гайка; 2 – упорная пластина; 3 – скользящая муфта синхронизатора V передачи; 4 – ступица скользящей муфты; 5 – блокирующее кольцо синхронизатора; 6 – шестерня V передачи; 7 – дистанционное кольцо игольчатого подшипника; 8 – игольчатый подшипник; 9 – втулка шестерни V передачи; 10 – упорная шайба; 11 – шариковый подшипник; 12 – упорная шайба; 13 – втулка шестерни IV передачи; 14 – шестерня IV передачи; 15 – скользящая муфта синхронизатора III и IV передач; 16 – ступица скользящей муфты; 17 – шестерня III передачи; 18 – стопорное кольцо; 19 – упорные полукольца вторичного вала; 20 – шестерня II передачи; 21 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 22 – стопорное кольцо ступицы синхронизатора; 23 – ступица скользящей муфты синхронизатора I и II передач; 24 – пружина синхронизатора; 25 – сухарь; 26 – фиксатор; 27 – шестерня I передачи; 28 – роликовый подшипник |
При необходимости разборки вторичного вала зажмите его в тисках с накладками из мягкого материала и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично спрессовывается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и синхронизаторы в сборе в порядке, указанном на
| Рис. 3.15. Дифференциал в сборе: 1 – ось сателлитов; 2 – стопорное кольцо; 3 – полуосевые шестерни; 4 – ведущая шестерня привода спидометра; 5 – коробка дифференциала; 6 – сателлит; 7 – ведомая шестерня главной передачи |
– при необходимости замены ведомой шестерни отверните болты ее крепления и спрессуйте шестерню 7 (
| Рис. 3.16. Детали механизма выбора передач: 1 – шток выбора передач; 2 – рычаг штока выбора передач; 3 – корпус механизма выбора передач; 4 – трехплечий рычаг выбора передач; 5 – блокировочные скобы; 6 – ось рычага выбора передач; 7 – направляющая ось блокировочных скоб; 8 – вилка включения заднего хода; 9 – фиксатор; 10 – упорная шайба; 11 – пружина |
При необходимости разберите механизм выбора передач, для чего отверните гайку крепления оси 6 (рис. 3.16) рычага выбора передач и снимите стопорные кольца с оси вилки заднего хода и с оси 7 блокировочных скоб, снимите вилку 8 заднего хода, рычаг 4 выбора передач в сборе с блокировочной скобой 5, ось 6 рычага и пружину 11 с упорной шайбой 10.
При необходимости снимите привод спидометра, для чего отверните гайку его крепления и, поддерживая валик ведомой шестерни, выньте привод спидометра.
Видео про “Разборка коробки передач” для ВАЗ 2115
ремонт и разборка коробки ВАЗ 2114
Ремонт КПП ВАЗ 2115(2110,2111,2112). разборка коробки переключения передач
разборка КПП ваз 2108-2114
Снятие и установка коробки передач автомобиля ВАЗ 2115 — 14
Снятие
Установите автомобиль ВАЗ 2115 — 14 на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении. Далее выполните следующие действия: -отсоедините провода от аккумуляторной батареи, от тягового реле стартера
-отсоедините провод «массы» от картера сцепления
-отсоедините нижнюю часть троса привода сцепления
-отверните два верхних болта крепления картера сцепления к блоку двигателя и две верхних гайки крепления стартера, закрепите на левой шпильке крепления выпускного коллектора двигателя скобу для подъема силового агрегата
Рис.1 Установка поперечины для поддержания силового агрегата
-установите на водосточные желобки поперечину для поддержания двигателя и зацепите ее крючком за скобу, установленную на шпильке выпускного коллектора. При отсутствии поперечины вывесите силовой агрегат талью.
Далее выполните работы снизу автомобиля:
-снимите брызговик двигателя и нижнюю крышку картера сцепления
-слейте масло из коробки передач
-отсоедините провода от выключателя света заднего хода
Рис.2 Крепление коробки передач на автомобиле
1-двигатель, 2-кронштейн крепления силового агрегата, 3-кронштейн растяжки рычага подвески, 4-растяжка, 5-коробка передач, 6-вал привода колеса, 7-рычаг подвески, 8-стабилизатор поперечной устойчивости, 9-задняя опора силового агрегата, 10-хомут, 11-тяга привода рычага переключения передач, 12-корпус внутреннего шарнира
-ослабьте хомут 10 (рис.2) и отсоедините тягу 11 от шарнира штока выбора передач
-отверните гайку шпильки крепления коробки передач к двигателю
-отсоедините шаровые шарниры рычагов подвески от поворотных кулаков
-используя съемник или резко ударив по корпусу 12 внутреннего шарнира молотком через выколотку, выбейте один шарнир из полуосевой шестерни, затем зафиксируйте полуосевую шестерню технологической оправкой или заглушкой, применяемой при транспортировке дифференциала (иначе незафиксированная полуосевая шестерня может выпасть в картер коробки передач), после чего выбейте второй шарнир
-отведите в стороны валы приводов колес
-отверните с левой стороны три гайки шпилек крепления коробки передач к кронштейну 2 (рис.2) подвески силового агрегата, а затем гайку с болта крепления самого кронштейна. Сняв кронштейн со шпилек коробки передач, выньте кронштейн 2 подвески из проушин лонжерона кузова
-отверните болты крепления задней опоры 9 подвески силового агрегата
-отверните нижнюю гайку крепления стартера и снимите его
-установите под коробку передач специальную подставку с гидравлическим подъемником
-слегка опустите двигатель, удлинив поддерживающую тягу поперечины или опустив таль, отверните нижний болт крепления картера к блоку двигателя и сместите от двигателя коробку передач в сборе с картером сцепления, чтобы разъединить вал коробки передач и ведомый диск сцепления
-снимите коробку передач
Установка
Установку коробки передач проводите в обратном порядке, при этом необходимо учитывать следующее:
-перед соединением валов приводов колес с полуосевыми шестернями замените стопорные кольца на внутренних шарнирах новыми, так как при установке старых колец вожможно самопроизвольное разъединение приводов колес и полуосевых шестерен при движении автомобиля
-перед установкой коробки передач нанесите тонкий слой смазки ШРУС-4 на наружную поверхность направляющей втулки 2 (см. рис.1 глава»Коробка передач автомобиля ВАЗ 2115-14″) муфты подшипника выключения сцепления. При необходимости отцентрируйте ведомый диск оправкой
Рис.3 Центрирование ведомого диска
1-маховик, 2-сцепление в сборе, 3-оправка
После установки коробки передач отрегулируйте полный ход педали сцепления ( см. глава «Сцепление автомобиля ВАЗ 2115-14») и привод управления механизмом переключения передач в следующем порядке:
-действуя снизу автомобиля, при ослабленном стяжном болте хомута 13 (см. рис.2 глава «Коробка передач автомобиля ВАЗ 2115-14») тяги 8 установите шток 6 в нейтральное положение
-установите рычаг 10 в необходимое положение
-действуя снизу автомобиля выберите осевой люфт в направлении назад, воздействуя на шарнир 7 и угловой люфт в направлении против хода часовой стрелки, затяните гайку стяжного хомута 13, предварительно установив его на расстоянии Х=1-3мм. Выбор люфтов производите легким движением, чтобы не вызвать перемещений рычагов механизма выбора внутри коробки передач. Затем залейте в коробку передач масло.
При соединении привода переключения передач с коробкой передач следите, чтобы не произошло перекрутки или деформации гофр защитного чехла шарнира 7.
Сколько масла в коробке ВАЗ 2114: выбор оптимального количества
Сколько масла заливают в коробку ВАЗ 2114? Как определить необходимый объем?
Утверждение, что ВАЗ 2114 – недорогой, неприхотливый, но надежный автомобиль, мало у кого вызовет возражения. Важным условием его успешной эксплуатации является регулярное и точное обслуживание.
Многих автолюбителей больше заботит замена моторного масла. А о пропущенных сроках смены трансмиссионного вещества в коробке передач горе-водители вспоминают только при появлении посторонних звуков.
Часто откладывают процедуру по замене масла в КПП из-за незнания того, сколько смазочного вещества потребуется.
Когда меняется смазочная жидкость
Неаккуратность в обслуживании коробки передач иногда обходится слишком дорого. Ведь появившиеся скрипы и шумы становятся предвестниками неприятных проблем. Избежать серьезных неожиданностей можно. Для этого замена трансмиссионного материала в КПП производится с четко определенной регулярностью.
Рекомендации завода-изготовителя указывают, что поменять смазочное вещество в КПП ВАЗ 2114 надлежит после 60 000 км или по истечении 4 лет эксплуатации автомобиля. Последнее требование приемлемо и для тех случаев, когда машина просто стояла в гараже.
Однако специалисты и опытные водители советуют заглядывать в коробку чаще. При этом:
С учетом особых условий эксплуатации замена трансмиссионного вещества может понадобиться раньше установленных регламентных норм. Тогда говорят о том, что заливать свежую смазку нужно через 25 000–30 000 км. Эти показатели считаются оптимальными при активном и постоянном использовании автомобиля.
Какое смазочное вещество выбрать
Теперь стоит определиться с тем, какое трансмиссионное вещество заливать в КПП ВАЗ 2114 и сколько его нужно. Выбирать можно из 3 категорий масел. В коробку могут заливаться жидкости из разрядов:
Какое же масло лучше заливать? Для того чтобы не прогадать с ответом на этот вопрос, нужно обращать внимание на такие важные моменты:
Главные рекомендации сводятся к тому, что жидкость должна иметь индекс GL-4 либо ТМ-4. Наиболее популярным вариантом является «минералка» – 80W90. Однако при очень низких температурах она густеет, что приводит к потере смазочной эластичности. Из более дорогих вариантов можно выделить «синтетику» 75W90 с отличными характеристиками работы при низких температурах.
Сколько заливать
Ответы на этот вопрос останавливаются на нескольких основных показателях. Говорят, что объем заливаемой жидкости в «четырнадцатую» коробку может быть:
Поэтому лучше приобрести масло в емкости около 4 литров. Когда будет произведена замена жидкости, нужно проверить ее уровень и долить чуть выше метки на щупе. Лишнее вещество будет удалено через сапун. Оставшуюся жидкость нужно хранить для долива.
Контроль уровня смазочного материала
Проверить уровень смазочного вещества в КПП ВАЗ 2114 лучше всего при помощи щупа. Для проделывания этой процедуры нужно:
Уровень трансмиссионного вещества в КПП ВАЗ 2114 проверяют и без щупа. Для этого:
Практика эксплуатации ВАЗ 2114 свидетельствует, что достаточный или даже увеличенный уровень трансмиссионного материала способствует заметному продлению срока работы КПП. Поэтому лучше стабильно отслеживать уровень масла в коробке передач и поддерживать его слегка выше предельной отметки по щупу.
Очередность действий при замене трансмиссионной жидкости
Поменять трансмиссионный материал можно самостоятельно. Замена предусматривает строгое соблюдение очередности действий:
- разогреть коробку, совершив поездку с включением всех передач;
- установить машину на эстакаду или смотровую яму;
- открыть капот;
- снять защиту;
- установить под сливным отверстием емкость;
- с сапуна снять резиновый колпачок;
- колпачок и сливное отверстие очистить от грязи;
- извлечь щуп;
- выкрутить пробку сливного отверстия;
- слить отработанную смазку;
- аккуратно завинтить пробку в сливное отверстие;
- залить нужное количество жидкости (при необходимости использовать шприц);
- установить щуп;
- закрыть сапун колпачком.
Замена трансмиссионки произведена. Через некоторое время проверяется реальный уровень жидкости в коробке. Из оставшихся запасов производится доливка. Соблюдение этих правил послужит гарантией долгого и бесперебойного срока эксплуатации коробки передач.
Инструменты и материалы
При подготовке материалов и инструментов важно учесть, какой тип коробки передач установлен на ваш автомобиль. Есть два вида КПП, предусмотренных на пятнадцатой модели от АвтоВАЗ
Это коробки старого и нового образца. Сильно между собой они не отличаются с позиции обычного автовладельца. Вдаваться в какие-то мелкие конструктивные или технические различия не нужно. Главное – понимать, что на старых коробках отсутствует щуп и заливное отверстие находится ниже. В новые КПП смазка заливается с помощью воронки, а для старых трансмиссий вам потребуется большой шприц и шланг, чтобы достать до заливной горловины. В остальном же процедура смены рабочей жидкости на двух вариантах коробок переключения передач проводится идентично.
Для работы вам потребуются следующие инструменты:
- ключ на 17;
- пустая ёмкость для отработки;
- шприц;
- шланг (примерно 0,5 метра в длину);
- воронка;
- канистра с трансмиссионным маслом;
- шестигранники;
- ветошь;
- защитная спецодежда.
Пустую канистру и ключ обязательно прихватите с собой под автомобиль, иначе без них вы не сможете слить отработку. Если на вашем «ВАЗ-2115» предусмотрена защита картера, тогда под неё возьмите соответствующего размера ключи, чтобы демонтировать. По мере выполнения дополнительных мероприятий по ремонту или обслуживанию машины, может потребоваться дополнительный набор инструментов.
Заливаемый объём
Немаловажным моментом является количество заливаемой смазки в трансмиссию, установленную на автомобили «ВАЗ-2115». Оно составляет около 3,3 литра. Вы уже знаете, какую жидкость лучше заливать в «ВАЗ-2115» и его коробку передач. Для точного понимания количества масла можете отталкиваться от результатов слива старой смазки. Сколько масла вышло, столько же вы и будете заливать обратно в картер, только уже свежего состава. В случае с «ВАЗ-2115» объём масла в КПП относительно небольшой, что не потребует от вас больших финансовых затрат по его приобретение. Берите канистру на 4 литра.
На практике вмещается несколько меньше, если коробка не была полностью осушена, чего добиться в гаражных условиях практически невозможно
Крайне важно, сколько масла вам удастся залить, чтобы в коробке каждая шестерня была покрыта смазочным составом. Проблему «ВАЗ-2115» вы знаете, потому игнорировать правило поддержания высокого уровня смазки нельзя
Опытные автовладельцы советуют не покупать жидкость с большим запасом. Он вам не потребуется в ближайшее время после смены трансмиссионного состава, а со временем масло может потерять свои свойства и качество. Лучше потом приобрести свежую смазку.
Как проверить уровень?
Объем масла в коробке, как говорилось ранее, проверяется с помощью щупа. Он расположен на корпусе и доступ к нему открыт через моторный отсек.
Правильная проверка уровня происходит в такой последовательности:
- Находим щуп и извлекаем его из коробки передач. Не смотрите на его значение сейчас, так как показания скорее всего не правильные.
- Протрите его тряпкой без ворсинок или ветошью. Полностью уберите смазочную жидкость с щупа, он должен быть чистым.
- Затем вставьте его обратно в свое место и немного подождите.
- Снова извлеките щуп и поверните его стороной с отметками. Пятно должно быть на верхней отметке максимум. Если ниже, значит нужно долить масло.
Подходите к процессу проверки и замены смазочных материалов ответственно. Если затягивать с этим, пытаясь экономить, можно вывести из строя коробку. Так как за время работы масло теряет свои свойства и смазывает механизм хуже, чем свежее. Соответственно, начинает происходить сильная выработка на шестернях, так как они начинают тереться друг об друга, создавая при этом стружку. Если этот кусочек метала попадет между ними, коробка может заклинить. Если на вид масло стало слишком темным и время замены примерно подходит, лучше сразу заняться этим вопросом.
Поменять масло в коробке передач ВАЗ 2114 можно и самому, никаких особых знаний не требуется. Достаточно иметь под рукой набор ключей и эстакаду или яму в гараже. Сама работа занимает не больше часа и экономит вам около 1000 рублей. Конечно, если вам не хочется пачкаться и ухаживание за автомобилем не приносит вам удовольствия, можно переплатить и обратиться на любое СТО.
Процесс замены масла в КПП
Приступая к замене масла в коробке передач ВАЗ 2114 лучше немного покататься на машине перед самим процессом. Это поможет разогреть масло в коробке, что позволит слить его намного быстрее.
После заезжаем на эстакаду или яму и снимаем защиту двигателя. Откручиваем пробку и сливаем масло в подготовленную емкость. Ждем несколько минут, пока жидкость стечет из коробки.
Далее закручиваем сливную пробку на место и поднимаемся под капот автомобиля.
Куда заливать новый состав? Залить масло в коробку ВАЗ 2114 можно через отверстие щупа, отмеряя 3,3 литра.
После вставляем щуп и проверяем уровень. Если он не дотягиват до максимума, то добавляем еще немного.
В процессе эксплуатации автомобиля проверяйте и поддерживайте уровень смазочной жидкости, так как масленое голодание может привести к выработке шестерней внутри коробки и в дальнейшем выведет ее из строя.
