Меняем передний ступичный подшипник на Форд Фьюжн своими руками

Замена переднего ступичного подшипника на Форд Фьюжн 1.4 1.6 — Инструкция по снятию узла

Выбирают ровную площадку. Сначала ослабляют колесные болты, снимают защитный колпачок с диска, ослабляют гайку, затем вывешивают сторону замены домкратом.

Снимаем колесо. Стрелкой указана гайка полуоси. Пока машина не поднята ее надо ослабить.
Колесо снято. Виден тормозной диск и суппорт.

Откручиваем гайку полуоси.
Свинчиваем гайку, фиксирующую шарнир рулевого наконечника. Головка на 15 мм.
Извлекаем прижимную шайбу.

Снимаем суппорт тормоза. Откручиваем головкой на 13мм два болта крепления скобы к цапфе кулака.
Узел тормозного суппорта: 2 – скоба суппорта, 3 – тормозной цилиндр, 1 – цапфа кулака. Стрелками показаны отверстия цапфы для крепления скобы.
Суппорт снят. Чтобы не отсоединять гидравлику его подвешивают сбоку. Убедитесь, что он не висит на тормозном шланге

Снимаем тормозной диск, открывается доступ к демонтажу узла.

Датчик ABS, предварительно необходимо очистить от грязи, смазываем проникающей смазкой ВД 40, головкой 10 мм откручиваем болт крепления, аккуратно отверткой поддеваем датчик, извлекаем из гнезда.

Освобождаем из зацепления шарнир рулевого наконечника.

Осталось освободить нижнюю шаровую опору и цапфу поворотного кулака от амортизационной стойки.

Откручиваем болты шаровой опоры, затем выкручиваем болт крепления опоры стойки амортизатора.

Освобождаем цапфу от верхней стойки и нижней шаровой опоры, выводим полуось, освобождаем узел полностью.

Диагностика, признаки неисправности и причины износа подшипника передней ступицы Форд Фьюжн

Появление стороннего шума всегда тревожит водителя

Важно определить, что является источником звука:

Показано, как определить с какого колеса исходит звук.
Здесь показано вращение вывешенного колеса. Слышен характерный гул. Если покачивать колесо, заметен люфт.
Показан способ, как на предыдущем видео, но здесь люфт явно ощутим при покачивания вывешенного колеса.

Какой ступичный подшипник гудит:

Диагностика подшипника Форд:

Как проверить ступичный шарикоподшипник:

Еще есть способ проверки в движении, меняя нагрузку то на левую, то на правую сторону. Для этого надо слушать, когда исчезает гул. Если поворачиваете налево и гул исчезает, то неисправность с левой стороны. Причинами износа являются:

езда по неровным и грязным дорогам;
отработан моторесурс;
чрезмерная нагрузка на ось колеса;
неправильный выбор производителя при замене.

Изучаем устройство узла для замены переднего ступичного подшипника на Форд Фьюжн

Ступичный шарикоподшипник переднего колеса запрессован в гнездо кулака, туда же запрессовывается ступица. Таким образом получается узел, который снимается и ставится на полуось в сборе. Показан в разобранном виде:

3В477 – гайка полуоси.
1104 – ступица.
Подшипник (подходит для правой и левой стороны)
3К185
Полуось.
1107 – болты крепления колесного диска.

Чтобы заменить подшипник передней ступицы Ford Fusion, надо снять узел с полуоси, а для этого освобождают цапфы кулака: отсоединяют тяги, скобу суппорта, тормозной диск, стойку амортизатора. Подробно смотрите ниже.

Замена ступичного подшипника своими руками

Для замены заранее был приобретён передний ступичный подшипник от компании SKF, номер для заказа VKBA3531. В комплекте с ним идёт магнитное кольцо ABS, новая ступичная гайки и стопорное кольцо. Оригинальный ступичный подшипник идёт в сборе со ступицей. Приступаем к работе, снимаем колесо. Предварительно на все резьбовые соединения мы наносим проникающую жидкость, после этого ждём минут 5.

Берём крепкую отвёртку и вставляем её в вентиляционное отверстие тормозного диска. Головкой на 32, длинным воротком с накинутой на него трубой для лучшего рычага, откручиваем ступичную гайку:

Головкой на 15 откручиваем гайку крепления рулевого наконечника. Теперь нам необходимо снять рулевой наконечник с поворотного кулака, для этого используем специальный съёмник:

Снимаем суппорт, для этого откручиваем два болта его скобы:

Подвешиваем суппорт, чтобы он не висел на тормозном шланге под нагрузкой. Снимаем тормозной диск и убираем его в сторону, мы получили прямой доступ к датчику ABS, откручиваем его головкой или ключом на 8:

Затем пассатижами аккуратно расшатываем и вытаскиваем датчик. Затем откручиваем болт шаровой, для этого нам понадобится бита Торкс Т50:

Теперь нам необходимо выщелкнуть палец шаровой из поворотного кулака. Это можно сделать при помощи длинного лома, один конец которого мы упираем в кузов:

Отсоединяем кулак от стойки, выкрутив и затем выбив вот этот болт крепления:

После этого вытаскиваем шрус из ступицы, откручиваем верхнее крепления стойки стабилизатора. Лёгкими ударами молотка выбиваем поворотный кулак из стойки амортизатора:

Мы сняли поворотный кулак, в сборе со ступицей. Выбиваем ступицу, для этого кладём ступицу на два бруска, берём старую головку подходящего диаметра, чтобы она вставлялась во внутрь, сверху бьём кувалдой или молотком:

На ступице осталась обойма, её нам необходимо будет снять. Способов избавиться от неё много, некоторые надрезают её болгаркой, способ достаточно опасный, так как легко можно повредить при этом саму ступицу. Можно стамеской или зубилом отбить её немного, чтобы образовалась щель:

Затем её можно стянуть двухлаповым съёмником или другими подручными средствами. Поворотный кулак и ступицу тщательно вычищаем от накопившейся там грязи.

Запрессовка нового ступичного подшипника

Новый ступичный подшипник мы будем запрессовывать магнитным кольцом вовнутрь. Каждый напрессовываем ступичный подшипник по разному, кто-то запрессовываем его в поворотный кулак, а затем в ступицу. Кто-то наоборот, вначале на ступицу, затем вместе со ступицей запрессовываем в кулак.

Перед тем как запрессовывать ступичный подшипник, необходимо смазать его поверхность тонким слоем литола или машинным маслом, чтобы он лучше заходил. Для запрессовки используем ВАЗовский инструмент для ВАЗ 21099, Гранта, Приора. Вот что у нас получилось:

Использована часть съёмника ВАЗ, болт, упорная чашка с резьбой внутри и применяется также старый ступичный подшипник, чтобы у нас совпадали обоймы, было давление на наружную обойму, а не на внутреннею. Сначала подставили подшипник, затем тихонько маленьким молоточком, его подстукал, чтобы он сел на место без перекосов. Потом собрал эту конструкцию и начал давить. Запрессовываем его до упора в буртик.

Продолжаем запрессовку, теперь мы будем прессовать ступицу в подшипник, который уже в кулаке. Опять для этого собираем полезную ВАЗовскую приспособу, вот так это выглядит:

В ролике есть подробное описание процесса. Собираем всё в обратной последовательности.

Демонтаж вышедшего из строя подшипника из кулака и со ступицы

При выпрессовке ступицы используют способ выбивания, будьте осторожны, чтобы не развальцевать торец оси и не испортить внутренние шлицы.

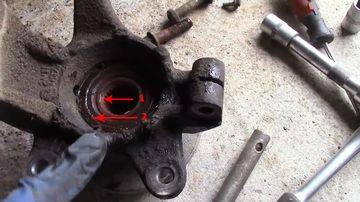

Снятый узел: в поворотный кулак запрессована ступица 1 и шарикоподшипник 2. Видите, отверстие для датчика? Под ним стоит магнитное кольцо. Сначала выпрессовывают ступицу, можно наставить оправку и выбить ее ударами молотка, если не получится, то выдавливают прессом или винтовым съемником.
Выбили ряд наружной обоймы 1, часть внутренней обоймы 2 – кольцо, оставшееся на оси ступицы, вторая часть осталась внутри кулака.

Наставляем зубило с острым жалом и сбиваем кольцо.

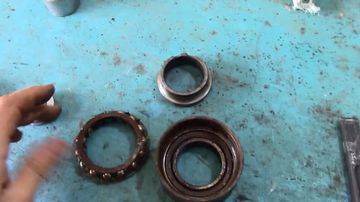

Вот часть снятого старого подшипника. Имеет 2 ряда шариков. Оставшуюся часть выдавим прессом из гнезда кулака, если не удастся выбить.
Выдавливаем прессом оставшуюся часть обоймы из кулака.

Замена подшипника передней ступицы с АБС на Форд Фьюжен прессом

Подготовим новую деталь, например производителя FAG с артикулом 713678100. Одна сторона с магнитным кольцом АБС, как его установить вы узнаете ниже.

Запрессовка на станке. Выставляем кулак на столе пресса, 5 – проставка, 4 – новая деталь, 3 – корпус кулака, между корпусом и штоком еще одна проставка 2, опирающаяся на корпус. Шток пресса 1.

Запрессовываем ступицу. Все, узел собрали, устанавливаем на место.

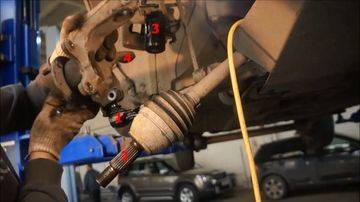

Устанавливаем в обратном порядке: вставляем нижнюю шаровую опору 1, крепим к цапфе. Затем заводим внутрь ступицы полуось 2, потом цапфу кулака насаживаем на стойку 3, закрепляем. Осталось подсоединить рулевой наконечник к цапфе 4.
Устанавливаем датчик 2, тормозной диск 1, суппорт 3.

Надеваем на полуось прижимную шайбу, затем гайку, затягиваем, используя динамометрический ключ. Затяжка290 Н*м – момент силы. Примерно, если взять рычаг 1 м и приложить усилие 25 кг.
Ставим колесо затягиваем гайки, пробуем пошатать колесо, повращать. Не должно быть люфта, посторонний шум исчезнет.

Замена и установка нового подшипника съемником

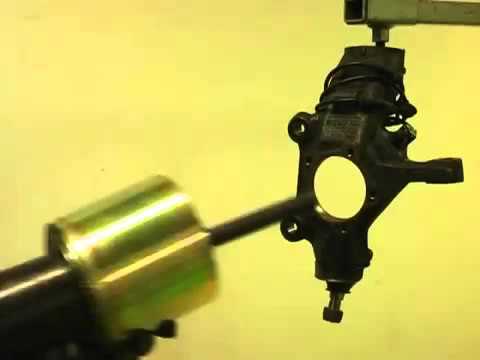

Винтовой съемник предназначен для сборки и разборки узла. Его преимущество – замена переднего ступичного подшипника на моделях Форд Фьюжн 1.4, 1.6, 1.3 без снятия узла. Вот его устройство:

Ниже показана схема установки съемника для ситуации выпрессовки и запрессовки.

Запрессовка в кулак: 1 – гайка, 2 – новый подшипник, 3 – проставка, 4 – шайба-накладка, 5 – шток винта.

Запрессовка ступицы в отверстие подшипника. Съемник подходит вазовский для Лада Гранта, Приора. Как видите он вполне пригоден для подшипника передней ступицы Форд Фьюжн 1.6

Замена ступичного подшипника Форд Транзит 2016 часть 1

Для просмотра онлайн кликните на видео &cudarrr;

Замена ступичного подшипника Форд Транзит 2016 часть 2 Подробнее

Замена Подшипника передней ступицы Форд Транзит Подробнее

Форд Транзит/замена заднего ступичного подшипника/часть 1 Подробнее

Два лучших способа по замене переднего ступичного подшипника для Форд Транзит 2.4-2.2#Transit2.4-2.2 Подробнее

Правильная замена переднего ступичного подшипника Форд Транзит 2.4-2.2. #ступичныйподшипник#транзит Подробнее

Ford Tranzit замена ступичного подшипника специнструментом Подробнее

Форд Транзит 2 2л Замена подшипника передней ступицы Подробнее

Замена подшипника передней ступицы форд транзит 2.5 1993 Подробнее

Как заменить подшипник задней ступицы форд транзит ford transit 2.2л 2007г видео? Подробнее

Замена подшипника ступицы переднего колеса Optimal 301118 на Ford Transit Подробнее

Замена передней ступицы с тормозами своими руками на форд транзит 2015 года. Быстро и просто. Подробнее

Замена подшипников передней ступицы и сайлентблоков передних рычагов на форд транзит 2008г. Подробнее

Ремонт автомобиля Ford Transit 1995, замена ступичного подшипника Подробнее

Форд Транзит/замена заднего ступичного подшипника/ часть 2 Подробнее

Замена:задний ступичный подшипник.Форд Транзит. Подробнее

Форд транзит замена подшипника задней ступицы Подробнее

Замена ступицы и подшипника колеса Ford Transit 1091 10 Подробнее

Видео отчёт:Замена передних сайлентблоков и ступичных подшипников.FORD Transit. Подробнее

Замена переднего ступичного подшипника Подробнее

Замена подшипника: теория

Комплект подшипника передней ступицы.

Ступичный подшипник Форд Фьюжн нужен для обеспечения движения колёс вокруг оси. Неисправности, связанные с подшипником, а также долгим использованием испорченной детали могут привести к повышению изношенности колёс и других элементов передней подвески.

Во избежание износа, а также обеспечения безопасной эксплуатации транспортного средства необходимо проводить замену элемента вовремя, не откладывая на потом. Чтобы понять, что дело именно в ступичном подшипнике необходимо знать признаки и причины неисправности.

Причины и признаки неисправности

Ступичный подшипник треснул.

Почти каждый владелец Форд Фьюжн может определить признаки неисправности ступичного подшипника. Причины возникновения неисправности достаточно простые. Итак, рассмотрим оба понятия отдельно друг от друга.

Причины выхода со строя переднего ступичного подшипника:

Постоянно воздействия перепада температурного режима, что влияет не только на состояние всей детали в целом, но и понижает прочность отдельных элементов. Так, калёный обод подшипника от постоянно меняющегося температурного режима выходит со строя достаточно часто, поскольку закалка ослабляется, и элемент может получать трещины и деформации.
Постоянное трение изнашивает внутренние элементы подшипника, что приводит к выходу их со строя. Так, зачастую можно наблюдать изношенность ресурса. И это касается не только внутренней части, но и наружной.

Рассмотрим, признаки неисправности переднего ступичного подшипника:

При совершении движения, особенно на скоростных режимах, зачастую появляется гул и посторонний шум, который исходит от колеса. Это означает, что появился люфт и деталь имеет значительный износ.
При поездке по неровностям возникает стук. Это признак того, что внутренняя или наружная часть подшипника имеет большую выработку.
При длительной эксплуатации транспотного средства ступица сильно нагревает. Это признак того, что в подшипнике нет необходимой смазки.

Что потребуется для процесса

Без Wd-40 тут не обойтись.

Прежде чем приступить непосредственно к процессу замены стоит собрать инструментарий. Итак, автомобилисту потребуется: набор ключей, отвёрток и звёздочек Torx, молоток, ломик и ещё одна пару рук. Также, для демонтажа и монтажа подшипника со ступицы стоит поискать пресс, но в его отсутствие потребуется набор для прессовки.

Диагностика ступичного подшипника своими силами

Пробег у машины 197 тыс. километров, подшипники стоят ещё родные и вот совсем недавно, при езде, справа стал раздаваться неприятный гул. Как можно самостоятельно провести диагностику, поняв, что дело в ступичном подшипнике. На задней оси это достаточно просто, там кроме ступичных подшипников гудеть практически нечему. Спереди с левой стороны, аналогичная картина, а вот справа ещё есть промежуточный или как его ещё называют — подвесной подшипник, который может издавать точно такой же гул.

Как можно определить, что дело в ступичном подшипнике? При езде на скорости более 70 км. в час, раздаётся вой и чем быстрее вы едите, тем он сильнее, напоминаем звук самолёта. Можно при помощи домкрата вывесить колесо и раскрутить его, снаружи вы точно сможете определить источник шума. Ещё один способ, вывешенное колесо мы берём руками сверху и снизу и пробуем его покачать, при сильном люфте в ступичном подшипнике, вы услышите характерный стук (включив видео ролик ниже, есть возможность услышать звук). Правда шуметь может ещё точно таким же образом шаровая опора, поэтому проверять лучше с помощником, который будет следить за шаровой.
