Замена передних стоек на ВАЗ-2114 своими руками: фото и видео

Замена передних стоек на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Передние стойки состоят из пружины и амортизатора. Благодаря им любой наезд на кочку гасится и удар на автомобиль происходит не очень сильный. В качестве примера возьмите гужевую повозку и попробуйте на ней наехать на кочку, каждый такой наезд будет сопровождаться ударами, а вы будете подпрыгивать. А наехав на ту же кочку в автомобиле, вы совершенно по-другому ощутите её. Поэтому телескопические стойки нужны любому автомобилю и играют в нём ключевую роль. В некоторых машинах стоит не стойка, а отдельно пружина и отдельно амортизатор, явным примером служит классика.

Примечание! Вам понадобятся следующие инструменты: ключи, а именно два ключа «на 19» и накидной «на 17» и «на 6», съёмник (снмать шаровые опоры), съёмник (выкрутить гайку крепления штока стойки сверху), пассатижи и отвёртка.

Месторасположение стоек

Один концом телескопическая стойка (правильное название) прикручивается на гайках к кузову автомобиля (к стакану, открыв капот, это место сразу же видно), а другим концом она на длинных болтах закрепляется на поворотном кулаке. Наезжая на неровность, данная конструкция играет и в автомобиле чувствуется комфорт. Кратко опишем принцип работы. Взгляните на фото, на нём красной стрелкой указан амортизатор, а синей показано место расположения пружины располагается (её не видно на фотографии, т.к. она наверху). Попадая на кочку, кузов автомобиля падает вниз (вместе с колесом), земля тормозит колесо (не даёт ему ниже уйти) и кузов, сместившись чуть вниз, сразу же возвращается в своё первоначальное положение.

Примечание! Мы специально прикрепили небольшой видеоролик о принципе действия стойки, ради интереса рекомендуем ознакомиться.

https://youtube.com/watch?v=Oy-qSmB-U9Y

Когда необходимо менять стойки?

Выходя из строя, стойка первым делом начинает течь, и езда на автомобиле становится некомфортной: появляются различного рода стуки в передней подвеске. К сожалению, проверить работоспособность стойки самостоятельно невозможно, правда существует один способ, но он действует только когда стойка вообще уже износилась. Итак: вам необходимо встать возле угла автомобиля (возьмём правую стойку), получается встаёте возле края правой фары (фото ниже, там десятое семейство используется, на Самарах-2 аналогично) и кладёте руки на капот или крыло. Пару раз качните машину и, когда она будет внизу, резко уберите руки. Если машина пойдёт после этого вверх и чуть вниз и сразу же остановится (без лишних колебаний), то со стойкой всё нормально. Подобный метод описан в книгах по авторемонту, однако в жизни все не атк очевидно, понять исправность стойки на 100% не получится. Сильно убитую стойку вы, безусловно, определите сразу. Лучше заедьте на специализированное СТО, занимающееся автомобильной подвеской, и благодаря спец. прибору вам определят работу каждой стойки. Вы получите заключение в виде диаграммы и станет ясно, нуждаются ли ваши стойки в скорой замене, либо еще послужат какой-то срок.

Примечание! Рассмотрим видимые повреждения: пружина, стоящая на телескопической стойке, не должна иметь трещин. В такой ситуации замене подлежит стойка целиком, либо хотя бы пружина. Хотим предупредить, собравшись заменять стойку, вторую тоже рекомендуется заменить. Ведь от времени они изнашиваются примерно одинаково. К тому же, гораздо лучше, когда передняя часть отрабатывает удары одинаково, а не по-разному (например, правая часть мягкая, а левая наоборот жёсткая).

Стойки ведущих производителей для ВАЗ 2114

В настоящее время на рынке представлен широкий ассортимент амортизационных стоек. Выбрать их не слишком просто. Качество некоторых из них оставляет желать лучшего. В интернете много форумов, посвященных этой теме. После анализа некоторых из них стало понятно, что производителей, продукции которых автолюбители доверяют, не очень много. Основными из них являются «Плаза», «Каяба» и «СС20». Рассмотрим стойки каждого производителя подробнее.

«Плаза» — за красивым названием скрывается Санкт-Петербургский амортизаторный завод. Уже то, что компания отечественная, в данном случае хорошо. Значит, выпуск производится по соответствующим стандартам и имеется ОТК. Ассортимент продукции очень широк. Рассмотрим только стойки, предназначенные для ВАЗ 2114.

Стандарт, по отзывам, более жесткие, чем заводские. Кроме того, зимой масло в них замерзает и приходится подолгу их раскатывать. Тем не менее многие автолюбители устанавливают их на свои машины.
X-Drive — лишены предыдущих недостатков. Благодаря низкой вязкости заливаемого масла могут с успехом эксплуатироваться в холодном климате

Это немаловажно для некоторых районов нашей страны.
Sport — производитель заявляет о том, что их жесткость на 80 процентов выше, чем у родных ВАЗ 2114. Они быстро реагируют на малейшие изменения дорожного полотна, поэтому хорошо держат дорогу, хотя в некоторых случаях поездку не назовешь комфортной

Кроме того, в этой линейке есть несколько модификаций, предназначенных для тюнинга. Называются они короткоходные стойки на ВАЗ 2114.
Soft-Drive — самые мягкие. Езда на них доставляет удовольствие. Следствием этого является недостаточная устойчивость автомобиля на крутых поворотах. Поэтому предназначены они для водителей со спокойным стилем вождения.

И, конечно, здесь нашлось место стойкам ВАЗ 2114. Для этого автомобиля «Каяба» выпускает 5 моделей передней стойки и 4 — задней. Приведем самые распространенные.

Premium — гидравлический амортизатор, почти полный аналог заводского ВАЗ 2114. Среди автолюбителей пользуется особой популярностью.
Ultra SR — спортивные. Хорошо держат дорогу даже на низкопрофильной резине, а также на радиальных шинах.
EXCEL-G — азотный амортизатор обеспечивает максимальный комфорт. Предназначен для водителей, предпочитающих спокойный стиль вождения.

Ведущие производители

Выбирая новые узлы, следует подумать, что именно вы хотите получить, и каково будет вам в перспективе. Рекомендуем устанавливать разборные стойки, поскольку их конструкция может разбираться на части, тем самым упрощать и удешевлять ремонт подвески. Это одно из ключевых достоинств разборных агрегатов.

KYB (Каяба)

Посмотрите на передний элемент в сборе по фото, чтобы для начала разобраться, как именно выглядит этот узел вашего автомобиля. Выбор производителя — вопрос достаточно актуальный, поскольку у каждого из представленных сегодня вариантов есть свои преимущества и недостатки. Предлагаем вам ознакомиться с ними в таблице.

Производитель	Преимущества	Недостатки
Штатные заводские	Финансово доступные	Не очень надежные, выдерживают около 30 тысяч км пробега, потом требуют обязательной замены
Стойки от Приоры	Придают жесткости, обеспечивают комфорт, хорошо удерживают на дороге	Отсутствует шумоизолятор, сильно страдает отбойник
SS20	Улучшенная версия приоровских стоек	Недостатки, по сути, отсутствуют
Plaza	Предлагается в трех вариантах — комфорт, спорт и суперспорт, обладают высоким качеством	Боятся пониженных температур
Kayaba	Самые востребованные, качественные, надежные, не боятся морозов	Много подделок на рынке, что усложняет поиск оригинала.

Из этого можно сделать вывод, что запчасти от каяба являются оптимальным решением, которое прослужит долго, надежно, плюс не будет опасаться суровых российских зим, во время которых множество аналогов среди передних стоек попросту не смогут нормально функционировать, доставляя проблемы вам.

Признаки поломки

Часто указывается, что передние стойки на ВАЗ 2114 могут прослужить около 60 тысяч километров. На самом деле цифра не совсем справедливая, поскольку в условиях наших дорог существенно снижается. Порой даже в два раза.

Потому задача автовладельца — следить за состоянием подвески и передних стоек в частности, вовремя определять признаки поломки и выполнять замену агрегатов.

Изношенная

Если у ваших стоек действительно заканчивается срок службы, определить это можно по следующим признакам:

Автомобиль ведет себя неустойчиво на дороге;
При движении по препятствиям машину сильно раскачивает;
При входе в повороты и на торможении машина неустойчивая;
Тормозной путь заметно увеличивается;

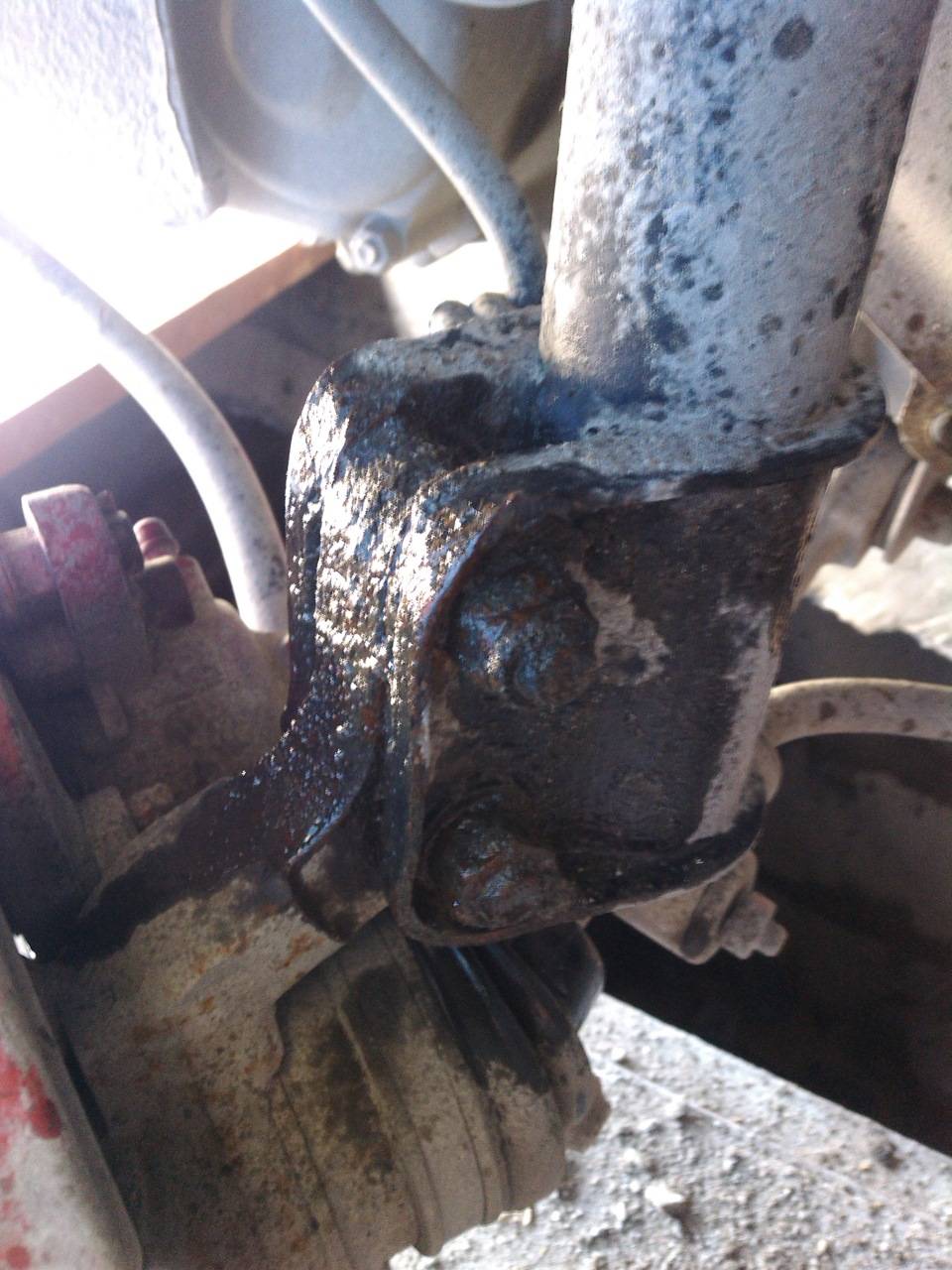

На корпусе наблюдаются следы масла;
В передней части авто возникает шум или стук.

Некоторые даже при столь явных признаках неисправности продолжают игнорировать потребность автомобиля в замене передних стоек. Если же не предпринять никаких действий, последствия могут оказаться такими:

На каждой неровности машину будет подпрыгивать;
Управляемость в поворотах снизится в разы, авто будет уводить в сторону, разворачивать;
Шины потеряют свое качество и износятся в кротчайший срок;
Вскоре придется ехать на развал-схождение.

Если замена передних стоек на ВАЗ 2114 будет выполнена своевременно, этих проблем и огромных финансовых затрат можно будет избежать.

Замена

Определившись с выбором новых стоек, можно приступать к процедуре по их замене. Рекомендуем вам изучить обучающие видео по замене задних стоек на ВАЗ 2114, которые позволяет даже без наличия опыта в подобном деле грамотно и эффективно провести ремонт.

Не пытайтесь отремонтировать старые стойки и искать в Интернете какие-то рекомендации на этот счет. Даже если что-то найдется, толку от реанимации вышедших из строя компонентов подвески не дадут желаемого эффекта. Более того, вы рискуете еще больше усугубить проблему.

Запомните — данные элементы не поддаются ремонту. Единственно верное решение — это замена.

Выполняется данная процедура следующим образом:

Поставьте автомобиль на какую-нибудь ровную поверхность. Это может быть просто пол в вашем гараже;
Поднимите задний мост и обязательно поставьте под колеса какие-то стопоры, чтобы вдруг машина не соскочила с домкрата;
Снимите те колеса, где вы планируете менять стойки. Порядок замены не играет большой роли, то есть можете начинать как с левого заднего, так и с правого заднего колеса;
С верхнего крепления демонтируется защита;
Вооружившись ключом на 13 миллиметров, немного ослабьте хват гайки штока;
Ослабьте и другие гайки. На сей раз те, которые удерживают кузов;
Возьмите обычные плоскогубцы и разогните шплинты. Это позволит вам без особых проблем извлечь старую стойку;
На рулевой тяге также располагается гайка, которая без серьезных усилий должна быть демонтирована. Здесь потребуется уже ключ на 19 миллиметров;
Снимите тормозной шланг путем откручивая гайки его крепления;
Выворачивая элементы поворотного кулака, аккуратно извлекайте вашу старую стойку через арку;
Устанавливая новый элемент, просто действуйте в обратной последовательности. Никаких проблем возникнуть не должно при сборке узла.

На этом процедуру по замене задних стоек можно считать завершенной. Теперь проверьте автомобиль в деле, убедитесь, что все прежние проблемы ушли и машина ведет себя так, как вы того ожидали. Очевидно, разобраться в том как поменять задние стойки на ВАЗ 2114 вовсе не сложно. Потому подобные вопросы часто автовладельцы решают в собственном гараже. Данный факт не заставляет вас все делать самостоятельно, поскольку не всем дано быть опытным автомехаником. Не бойтесь обращаться на автосервисы.

Замена задней стойки ВАЗ 2114

Задняя стойка — это сборный узел задней подвески автомобиля, обеспечивающий устойчивость и возможность противостоять внешним нагрузкам, особенно при резком повороте. С физической точки зрения, устройство стойки предназначено, чтобы работать на сжатие и разжатие, гася колебания нагрузки кузова автомобиля на подвеску автомобиля.

Данный фотоотчет показывает как происходит замена задней стойки амортизатора ВАЗ 2114, владельцам других переднеприводных авто семейства Самара и Самара 2, она также будет полезной.

Возможные неисправности задней стойки и их причины

Шум и стук в подвеске автомобиля. Одним из возможных вариантов поломки, о которой свидетельствует шум в подвеске, может быть:

износ резиновых втулок задних стоек (резинок);
поломка или осадка пружины стойки;
ослабление или износ втулки проушин амортизаторов.

Автомобиль начинает водить по сторонам на дороге — на скорости авто отклоняется от «курса», как следствие, водителю необходимо постоянно направлять автомобиль, держа руль на изготовке.

Возможные причины такого явления:

«пробой» подвески, вследствие разрушения буфера хода сжатия;
перегрузка задней подвески;
осадка или поломка одной из пружины подвески;
смещение задней оси, из-за износа втулок рычагов подвески или деформация самих рычагов.

Частые «пробои» задней подвески. Причинами возникновения являются:

выход из строя амортизаторов;
осадка или поломка пружины.

В системе амортизации подвески авто пружина выполняет возвратную функцию и ей приходится выдерживать разные нагрузки и компенсировать давление кузова на колеса, вследствие чего, нередки случаи её повреждения и деформации.

Советы по замене задней стойки ВАЗ 2114

Перед тем как поднять заднюю часть автомобиля, включите первую передачу и установите упор под передние колёса. Приподняв заднюю часть, установите надёжные опоры рядом с домкратом. Под балку задней подвески устанавливать опоры нельзя, так как подвеска должна быть разгружена.

Моменты затяжки нижнего крепления амортизатора к балке 68-84 Н·м (6,8-8,4 кгс·м), гайки верхнего крепления амортизатора – 51-63 Н·м (5,1-6,3 кгс·м). После пробега 100 км рекомендуется ещё раз затянуть эти резьбовые соединения.

Чтобы произвести ремонт своими руками необходимого наличии инструмента:

накидные ключи размером «на 17»,«на 19»,«на 22»;
торцевая головка размером «на 17»,«на 19»;
смазка WD 40;
отвёртка;
молоток;
плоскогубцы;
монтировка;
домкрат;
трещотки и воротки;
новый масляный амортизатор ВАЗ 21082905004 или его аналоги 3.9 KYB 341824, 3.9 SACHS 112295 или 170608.

Цена амортизатора ВАЗ 21082905004 составляет 1700 р. Цена задней стойки Каяба 341824 — 1600 р., задней стойки Сакс — 1750 р. и газового амортизатора Сакс 112295 — 2600 р.

Стоимость актуальна для Москвы и области на весну 2017.

1. Инструмент, который понадобится для работы.

2. Откидываем заднюю сидушку, убираем заднюю полку. Для этого отсоединяем четыре пистона крепления задней полки.

3. С помощью канцелярского ножа аккуратно надрезаем оббивку салона. Отвёрткой подковыриваем и снимаем защитный колпачок верхнего крепления стойки багажника.

5. Берём съёмник для задней стойки. В случае его отсутствия, можно воспользоваться обычными ключами, при условии, что вы зафиксируете шток амортизатора от проворачивания.

6. Устанавливаем съёмник.

7. С помощью ключей «на 17» и «на 22» откручиваем гайку штока.

8. Поддомкрачиваем автомобиль.

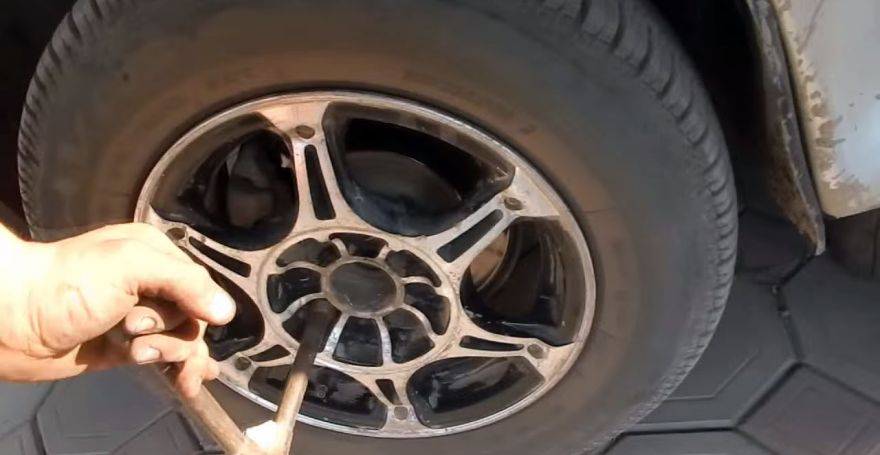

9. Баллонным ключом «на 17» срываем четыре болта переднего колеса.Снимаем колесо.

10. Ключом «на 19» отворачиваем гайку нижнего крепления амортизатора…

11… и вынимаем болт.

12. Утопив вниз шток амортизатора, вынимаем его из ниши заднего колеса.

13. Вынимаем пружину с защитным чехлом, крышкой и буфером сжатия.

14. При установке крышки на кожух, заправляем его на фланец крышки.

15. Вставляем новую крышку амортизатора в новый чехол.

17. Собираем стойку в порядке, обратном разборке. Устанавливаем буфер хода сжатия на шток амортизатора.

18. Меняем порванную или потерявшую упругость подушку на новую, устанавливаем её на шток амортизатора.

19. Вставляем амортизатор в нишу. Предварительно наживляем на шток гайку.

20. Оттянув вниз крепление кронштейна рычага подвески, с помощью монтировки устанавливаем амортизатор.

21. Вставляем болт крепления амортизатора.

23. Откручиваем гайку со штока амортизатора, устанавливаем опорную шайбу вместе новой подушку крепления штока амортизатора.

24. Опускаем автомобиль на землю, несколько раз качнув его, затягиваем соответствующим моментом гайку верхнего крепления амортизатора к балке.

Как поменять задние стойки на ВАЗ 2114/2115

Для задних колес используются стойки телескопического типа, на которых за чашей расположен шток и место под пружину. Нижняя проушина амортизатора крепится болтом к кронштейну рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки (одна – снизу опоры, другая – сверху) и опорную шайбу (под гайкой). В ступице установлен двухрядный радиально-упорный шариковый подшипник, аналогичный подшипнику ступицы переднего колеса, но меньшего размера.

В процессе эксплуатации подшипник не требует регулировки и пополнения смазки. Не допускается устранять возникший люфт подтяжкой гайки. В таком случае подшипник следует заменить.

Чтобы заменить задние стойки на ВАЗ 2114/2115 для этого:

Вывешиваем задние колеса, снимаем спинку заднего сиденья и отводим обивку арки заднего колеса.
Накидным ключом «на 17» отворачиваем гайку, удерживая шток амортизатора ключом «на 6».
Снимаем гайку, пружинную и опорную шайбы, верхнюю подушку.
Двумя ключами «на 19» отворачиваем гайку болта крепления амортизатора к балке.
Вытаскиваем болт и вынимаем амортизатор вместе с пружиной.
Извлекаем прокладку пружины, проверяем на наличие деформаций и повреждений.
Для удобства сборки прокладку прикрепляем к пружине проволокой или изолентой. Это облегчит ее установку в кузов.
Амортизатор устанавливаем так, чтобы возвышающаяся часть чашки пружины была направлена к колесу.
Закрепляем нижний конец амортизатора, но гайку не затягиваем.
Вводим конец штока амортизатора в отверстие кузова и плавно опускаем авто.
Закрепляем шток.
Затем затягиваем болт нижнего крепления амортизатора .

Для работы нам понадобятся:

накидные ключи размером 17,19, 22;
торцевая головка размером 13, 17, 19;
рожковый ключ на 9;
молоток;
плоскогубцы;
монтировка;
стяжка для пружин;
домкрат;
трещоточные рукоятки и воротки;

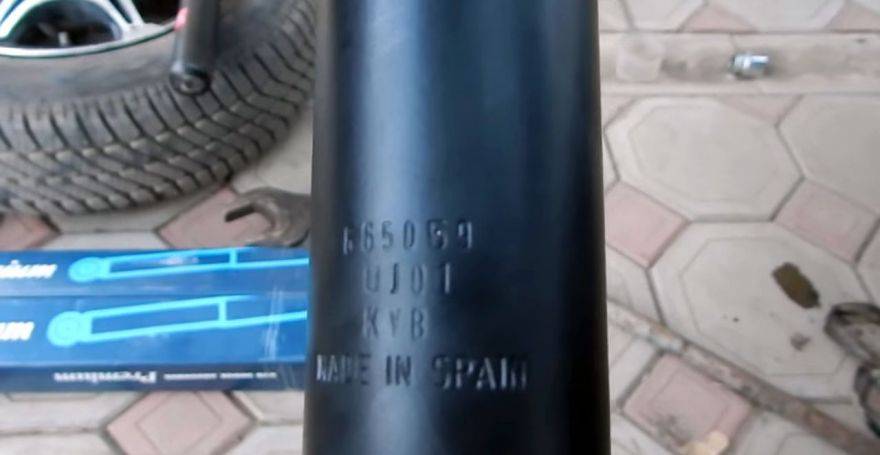

новый масляный амортизатор KYB 665059 или его аналоги ВАЗ 21082905002, 21082905003, 3.9 SACHS 100831.

Цена амортизатора 3.9 KYB 665059 составила 1200 р. Актуальность цены по Москве и области на весну 2017.

Снимаем резиновую заглушку верхней опоры и специальным ключом, позволяющим удерживать шток при отворачивании гайки, ослабляем соединение.

Одним ключом держим сам шток от проворачивания за счёт спецсъёмника, а другим ключом, отворачиваем гайка штока.

Ключом на 13 откручиваем 4 гайки крепления верхней опоры к кузову.

Ключом «на 30» срываем ступичную гайку.

Поддомкрачиваем автомобиль.

Затем откручиваем и снимаем колесо.

Ключом «на 17» откручиваем два болта шаровой опоры.

Ключом «на 17» откручиваем два болта крепления тормозного суппорта. Снимаем тормозной суппорт в сборе.

Ключом «на 19» откручиваем гайку рулевого наконечника. Вставляем лом…

… и, ударяя молотком по поворотному рычагу…

… выбиваем рулевой наконечник.

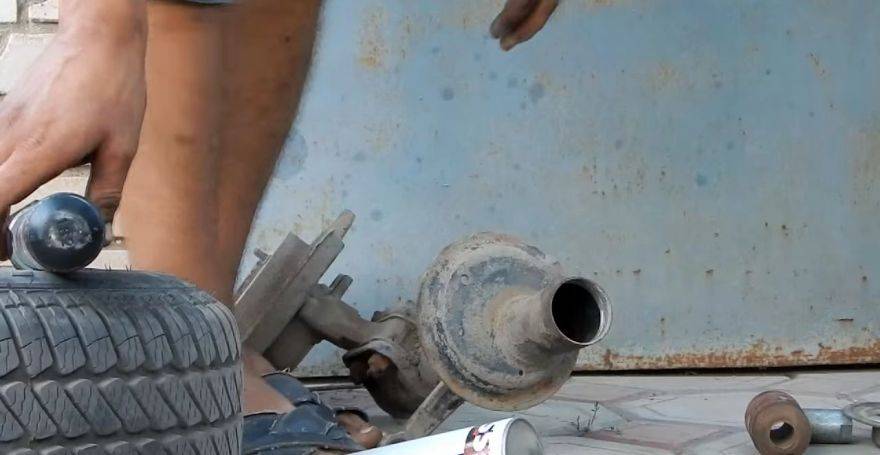

Снимаем амортизационную стойку вместе с поворотным кулаком.

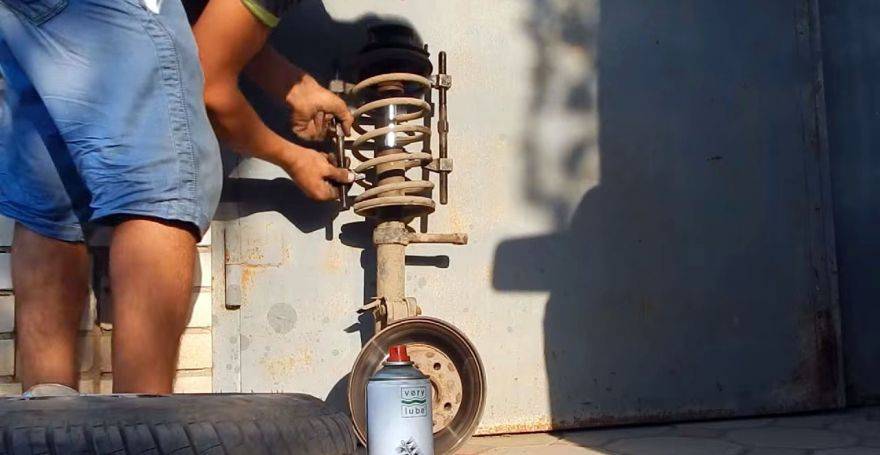

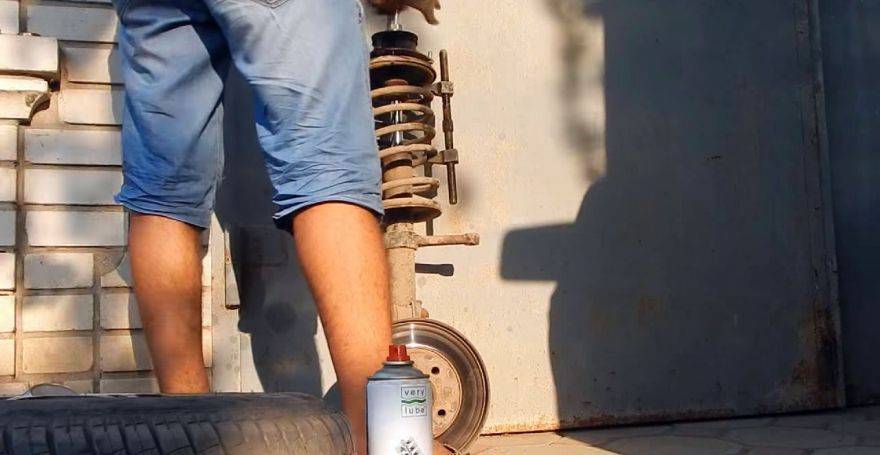

Устанавливаем две стяжки пружин диаметрально противоположно друг другу так, чтобы они зацепляли пять витков пружины, равномерно вращая винты, сжимаем пружину.

После того как пружина перестанет давить на опорные чашки, отворачиваем специальным ключом гайку штока и снимаем с телескопической стойки верхнюю опору, верхнюю опорную чашку, пружину со стяжками, буфер хода сжатия и защитный чехол.

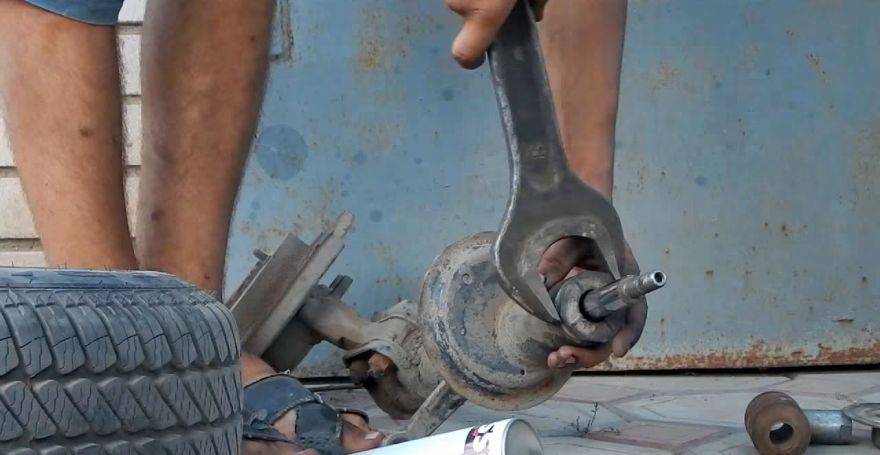

Ключом «на 55» отворачиваем гайку корпуса стойки. Гайки корпуса стойки часто продаются в комплекте с картриджем, поэтому сорвать штатную гайку можно и зубилом.

Снимаем ее и вынимаем шток с рабочим цилиндром.

Новый масляный амортизаторный картридж.

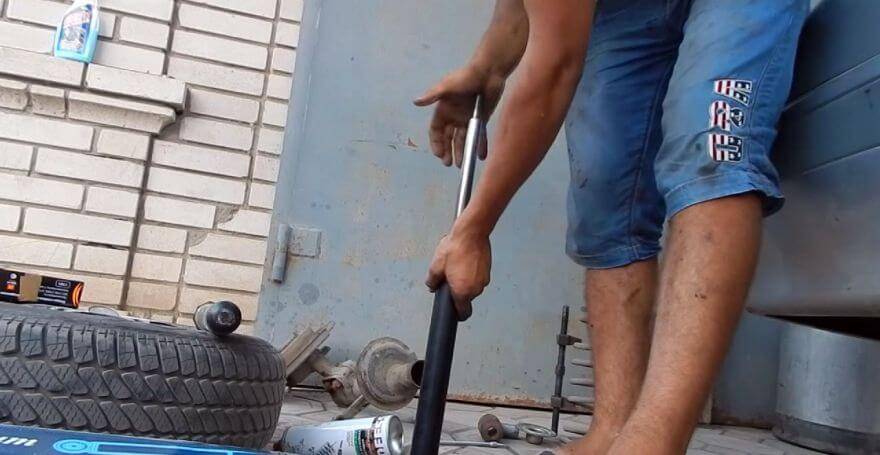

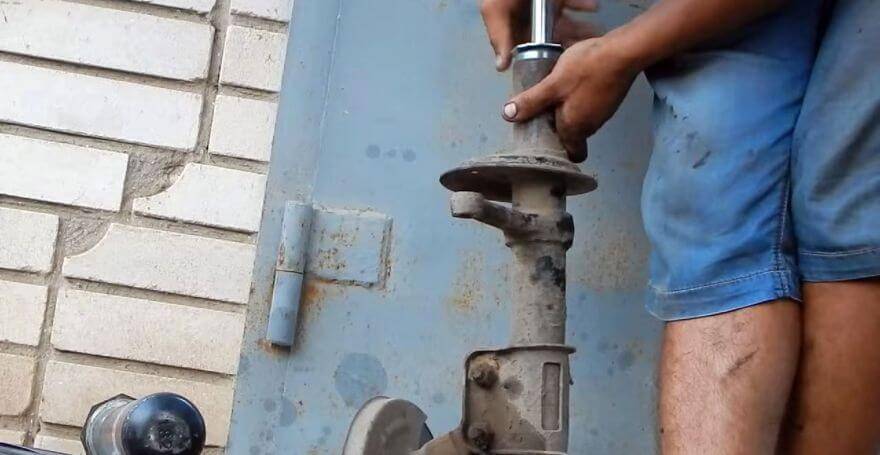

Прокачиваем новый масляный амортизаторный картридж.

Устанавливаем в корпус стойки и закручиваем его.

Устанавливаем новую амортизационную пружину.

Процесс замены амортизаторов ВАЗ 2113, 2114, 2115 своими руками

Запаситесь смазкой для очистки деталей

Как заменить передние (с видео)

Для начала рассмотрим пошаговую инструкцию замены передних стоек на ВАЗ 2114 и 2115.

Открыв капот, выньте защитный колпак, расположенный вверху стойки.

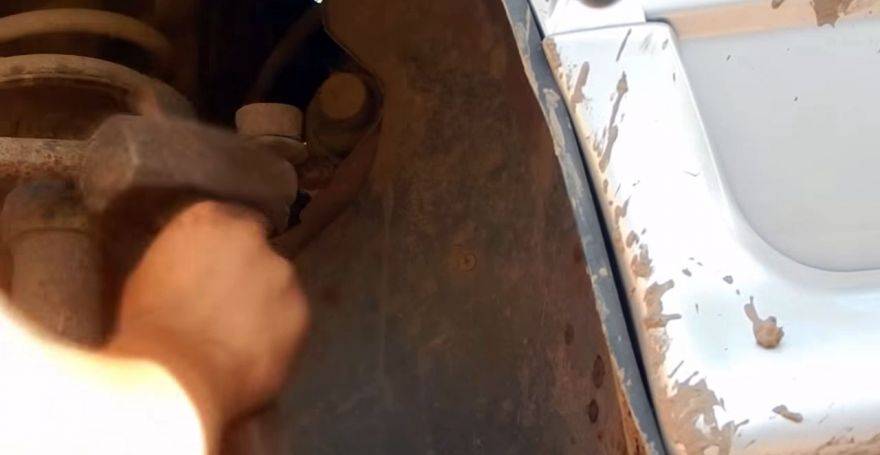

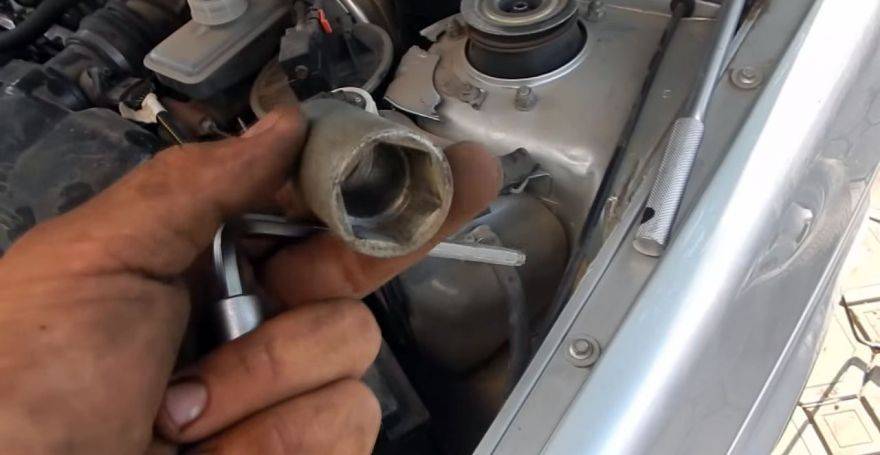

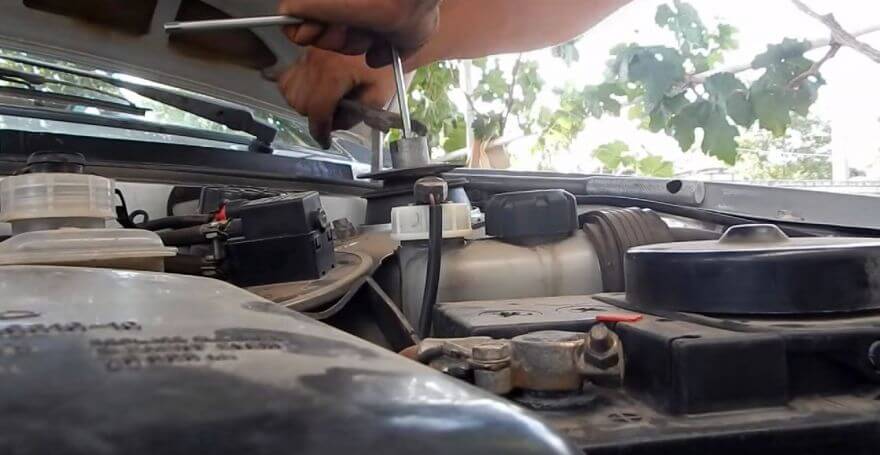

Уменьшите натяжение гайки фиксации штока. Для этого возьмите два ключа, одним из которых предотвращайте прокручивание детали, а другим откручивайте гайку штока.

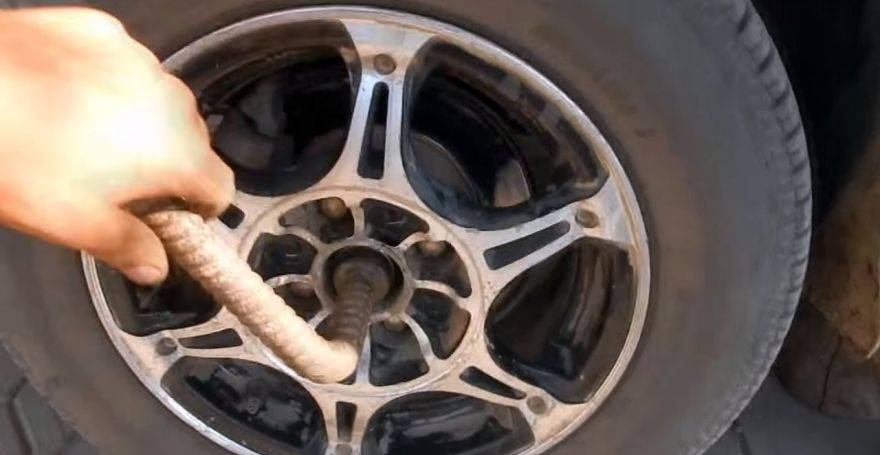

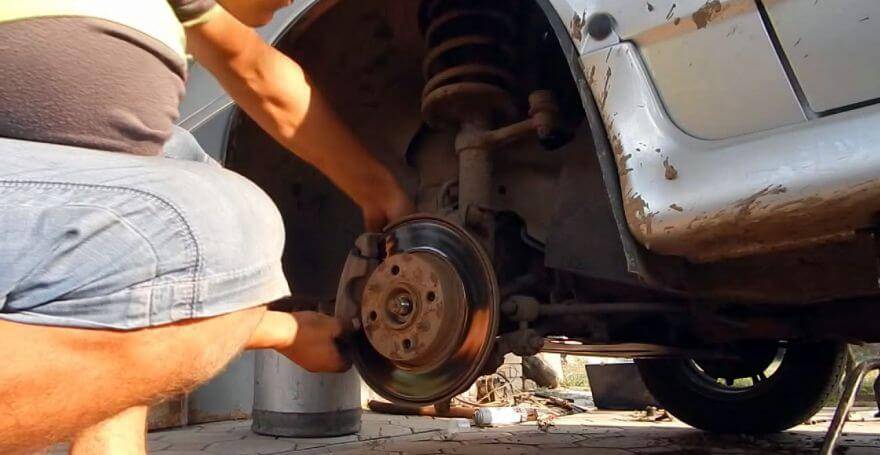

Снимите колесо со стороны, нуждающейся в замене амортизационной стойки.
Снимите шплинт с гайки телескопической стойки.

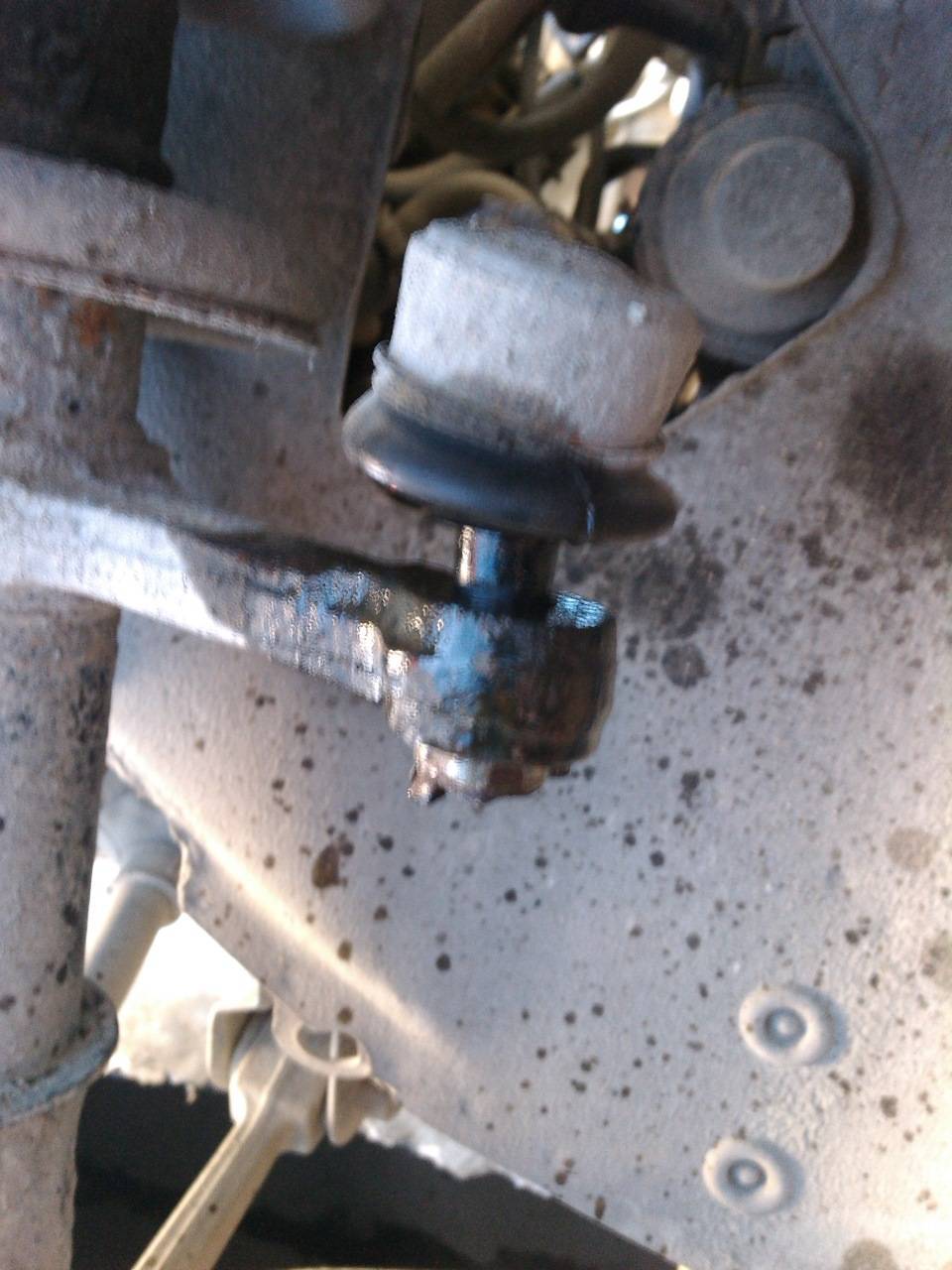

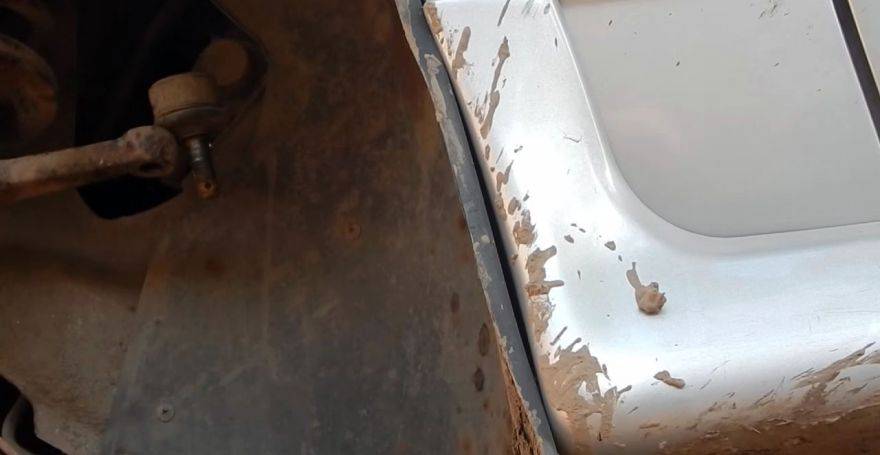

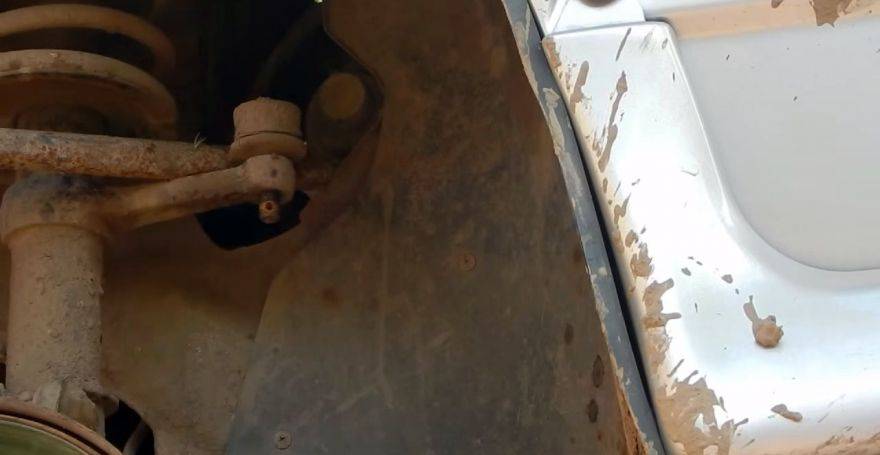

Снимите наконечник рулевой тяги.
Снимите палец.

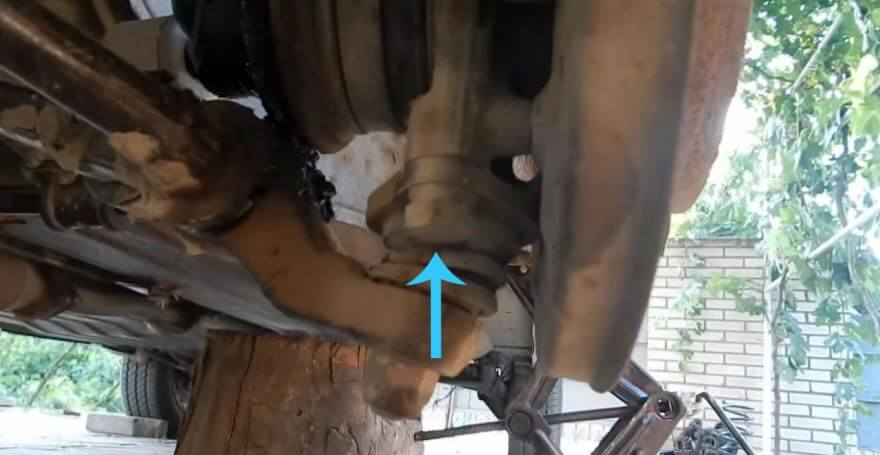

Открутите два болта, фиксирующие поворотный кулак к стойке.

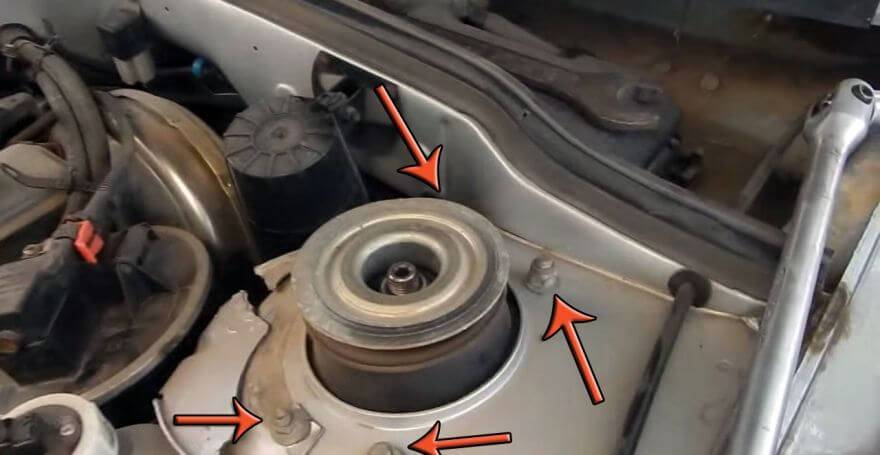

Открутите три гайки, прикрепляющие стойку к стакану.

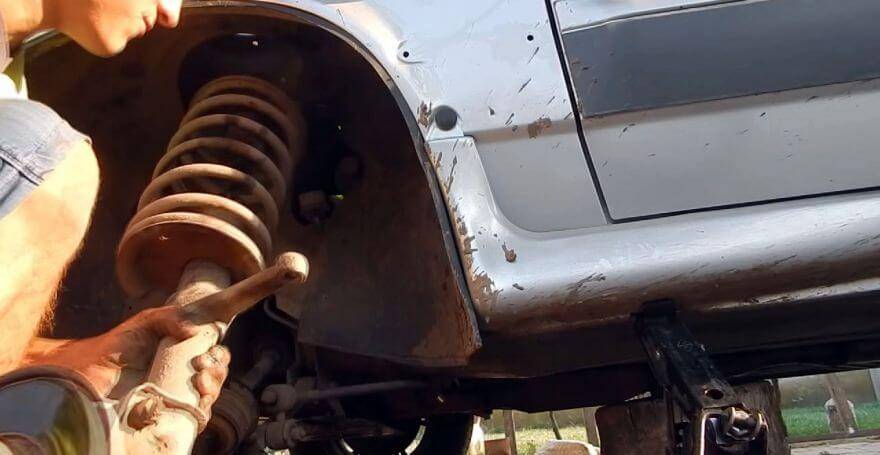

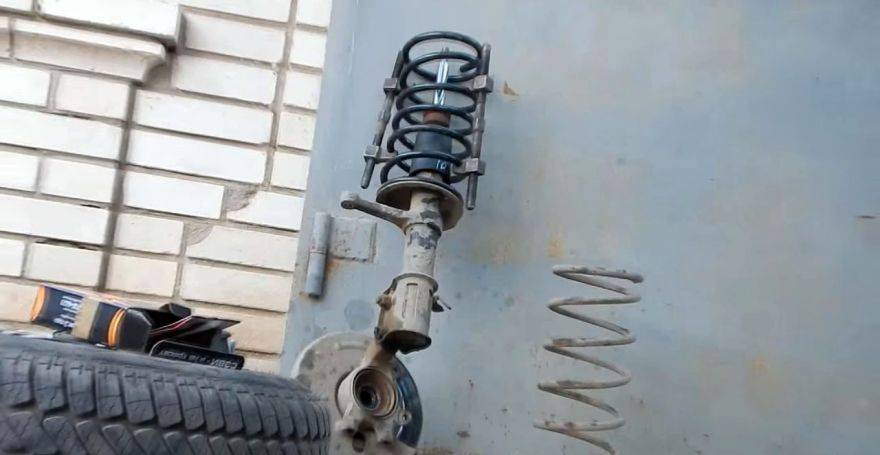

После выполнения последнего пункта можно полностью снять переднюю стойку. Сборка осуществляется в обратном демонтажу порядке.

Как снять и поменять задние + видео

1 — резинометаллический шарнир, 2 — кронштейн крепления рычага задней подвески к кузову, 3 — кожух амортизатора, 4 — буфер, принимающий на себя нагрузку от хода сжатия, 5 — крышка кожуха, 6 — основная шайба опоры, 7 — амортизационная подушка, 8 — распорная втулка, 9 — чтойка (амортизатор), 10 — прокладка изоляции, 11 — цельная пружина, 12 –соединительный элемент для рычагов, 13 — балочный рычаг, 14 — кронштейн для крепления конструкции стойки, 15 — фланец, 16 — рычажная втулка

Теперь перейдём к замене заднего амортизатора.

Перед тем как начать проведение работ, когда автомобиль всё ещё не поддомкратили, надо найти в верхней части стакана стойки специальную заглушку из пластика и снять её. Под ней находится гайка, фиксирующая шток. Для выполнения работы требуется специализированный ключ, способный зафиксировать шток в одинаковом положении, но при этом раскручивающий гайку.

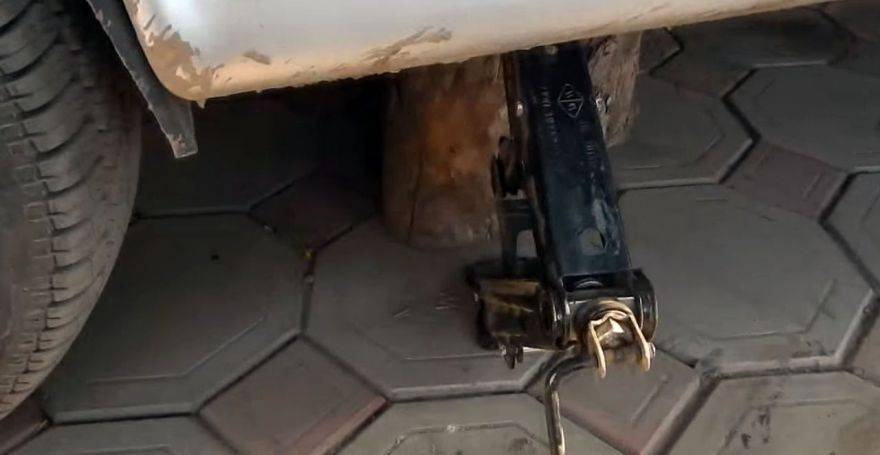

Поддомкратьте транспортное средство и снимите колесо. Это требуется для того, чтобы получить свободный доступ к нижнему фиксатору стойки. Процесс выполняется на всех рассматриваемых авто — ВАЗ 2113, 2114 и 2115.
Смажьте болт снизу, фиксирующий заднюю стойку, специальной смазкой. Для этого можно воспользоваться спреем WD-40. Рожковым ключом надо фиксировать гайку, а другим ключом аналогичного размера необходимо раскручивать болт.
Сняв болт из проушины, можно медленно демонтировать задний амортизатор со своего установочного места. Выполняя эту задачу, надо поддеть низ амортизатора. Для этого используется обычная отвёртка.
Отведите корпус стойки, после чего снимите амортизатор, придерживая его.
Со старого амортизатора демонтируйте следующие детали: прорезиненная втулка, чашка, отбойник, кожух, стойка. Эти детали надо будет потом поставить снова, но в обратной последовательности. Иногда умельцы заменяют и патроны амортизатора.

eidos-d › Блог › Замена стоек, пружин, рулевых наконечников ваз 2114

Предыстория.Уважаемые читатели, прошу не судить строго, может кому инфа будет полезной.Раньше ездил на заднем приводе, поэтому с этим делом сталкиваюсь впервые.Ну так вот. Ездил я долго ничего меня не беспокоило, но вот передние стойки и собственно сама посадка меня наводила на подозрение. Толи пружины со временем осели, то ли стойкам пришел ППЦ.Ударов никаких не было. Хотя все же процентов на 60 я грешил на стойки, т.к. при наезде на «лежачих полицейских » она как-то сильно прыгала и ремень генератора касался штанги стабилизатора. Вооот. Ну и потом как говорится «не было бы счастья так несчастье помогло» — ехал к знакомому, на шабашку, а у него возле дома дорогу еще не закатали асфальтом, ну я на одной из ям оторвал себе глушитель прям по самые штаны! Доехал до дома пытаясь сильно не давить на педаль, меня и так было слышно на всю округу…Глушитель -это ерунда, проще было его купить новый и все. Но вот на следующий день моей правой стойке пришел кирдык!Приехали называется!Надо менять, и подумал может сразу пружины поставить повыше, надоело постоянно мандражировать на кочках. Перерыл интернет, как че делается. Вроде все просто и ясно, но сколько лет этим стойкам, болтам, когда их меняли Х, З, , прошлый хозяин проговорился, сказав что он ее взял у каких-то молодых пацанов.Я решил не брать все сразу, дабы не поменять рабочую деталь на какую-то браковку, как обычно бывает. ВОт что взял:

Стойки купил в сборе. цена: 1150р. -1шт «Белмаг»

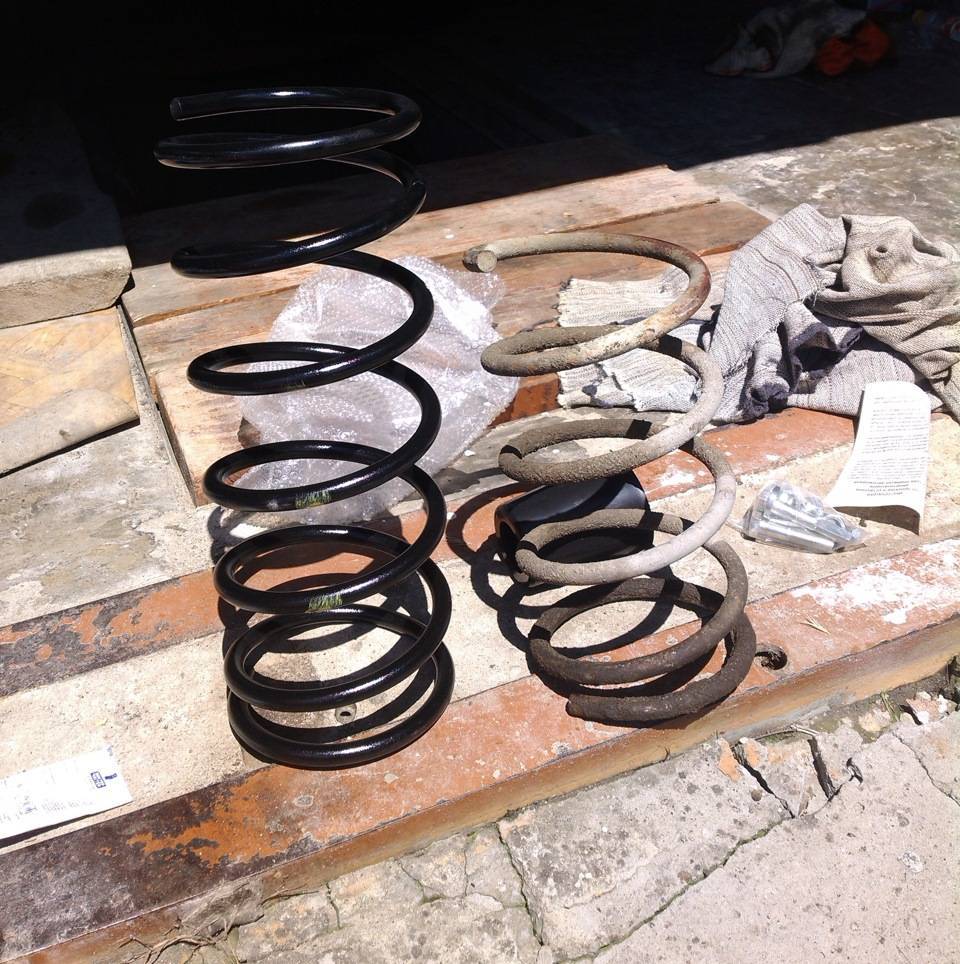

Пружины стоковые, восьмерочные цена : 650р. параи еще взял рулевые наконечники, решил их поменять по ходу дела… стоят 500р. К стати в комплекте наконечников болтов и шплинтов не было. Так что прикупите, лишним не будет.

ЗАМЕНА СТОЕК, ПРУЖИН, РУЛЕВЫХ НАКОНЕЧНИКОВ

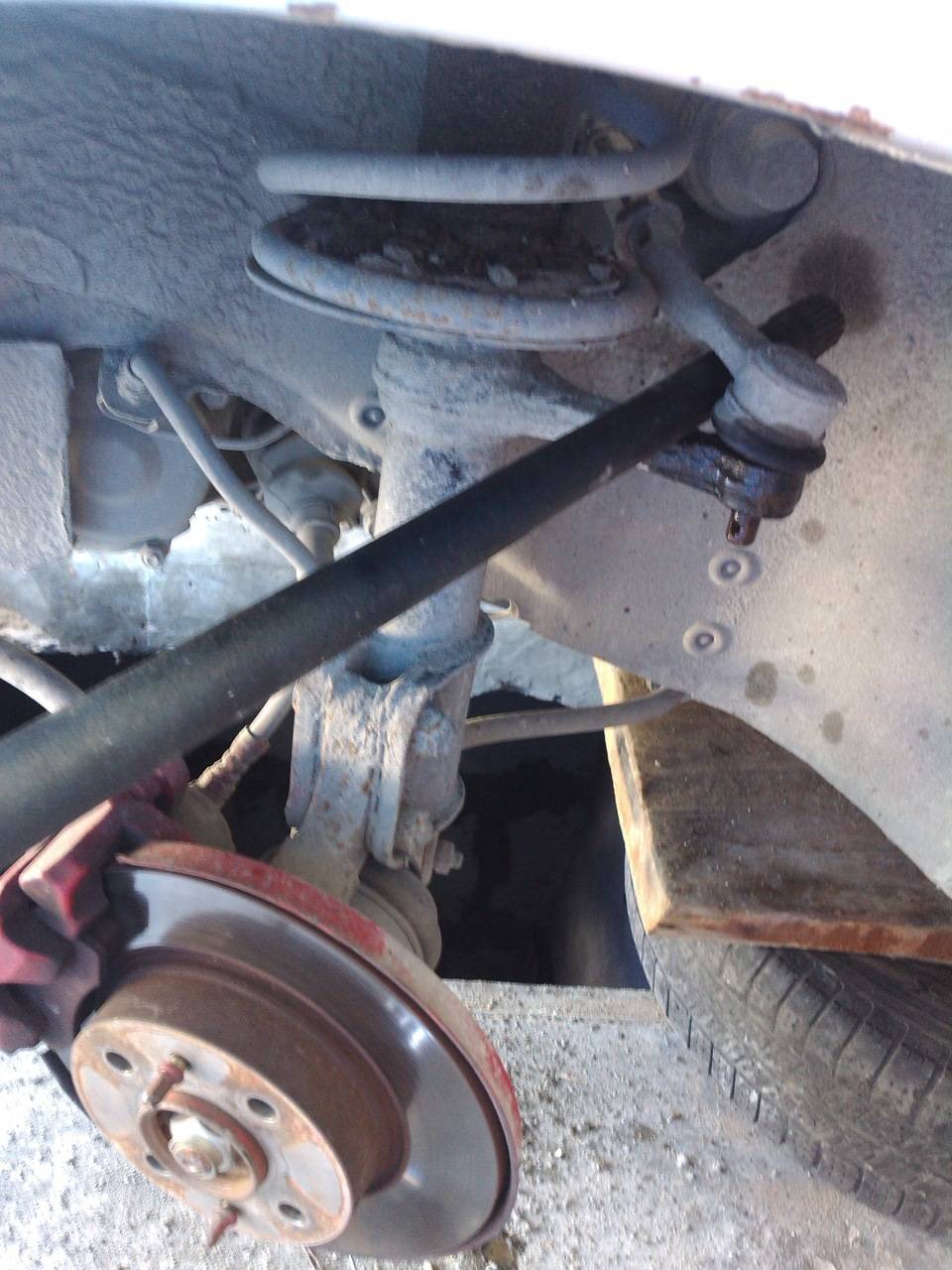

Домкратим перед машины.Снимаем колеса

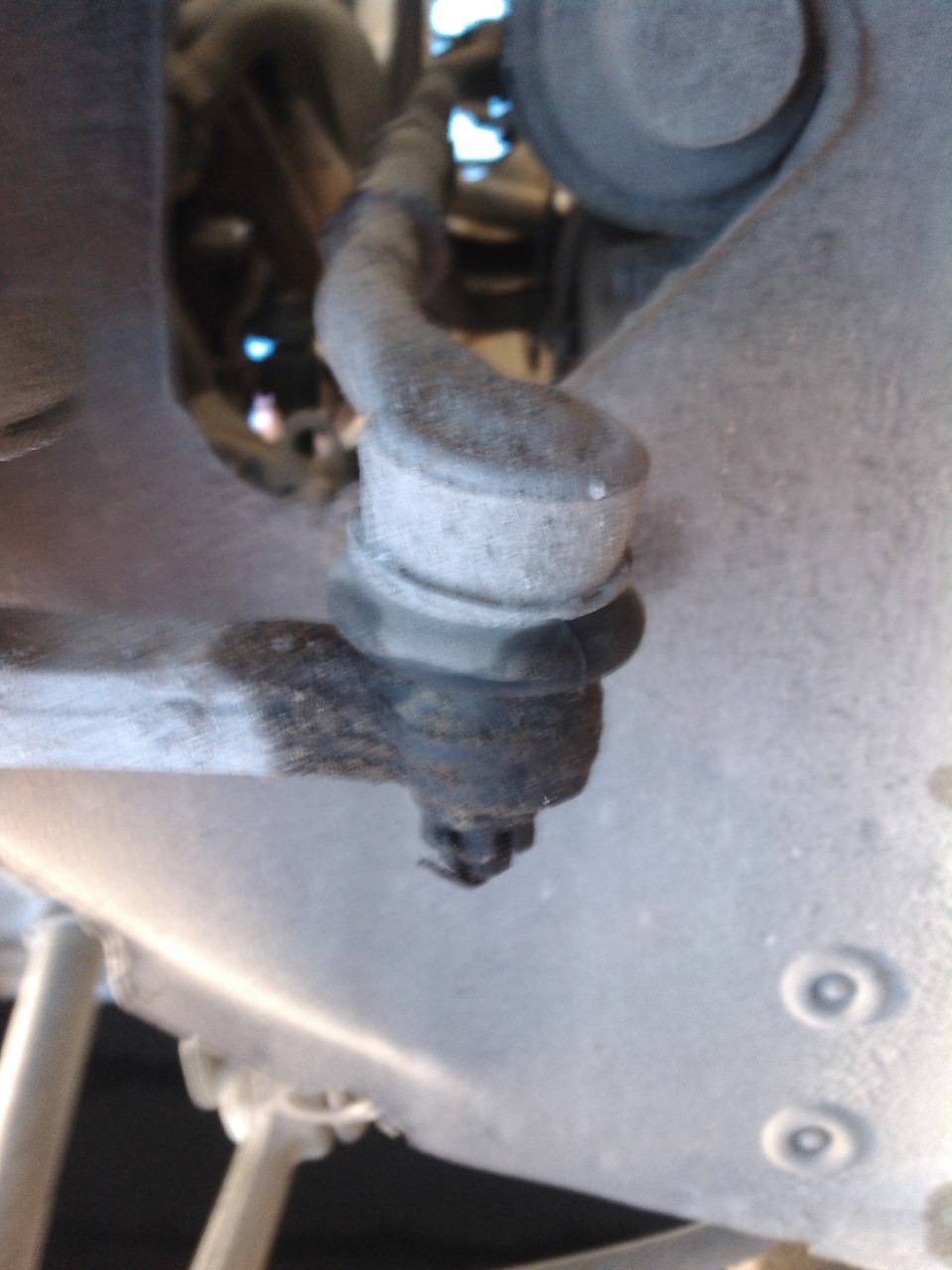

Выпресовываем рулевой наконечник со стойки. Для этого надо вытащить шплинт, и открутить болт.

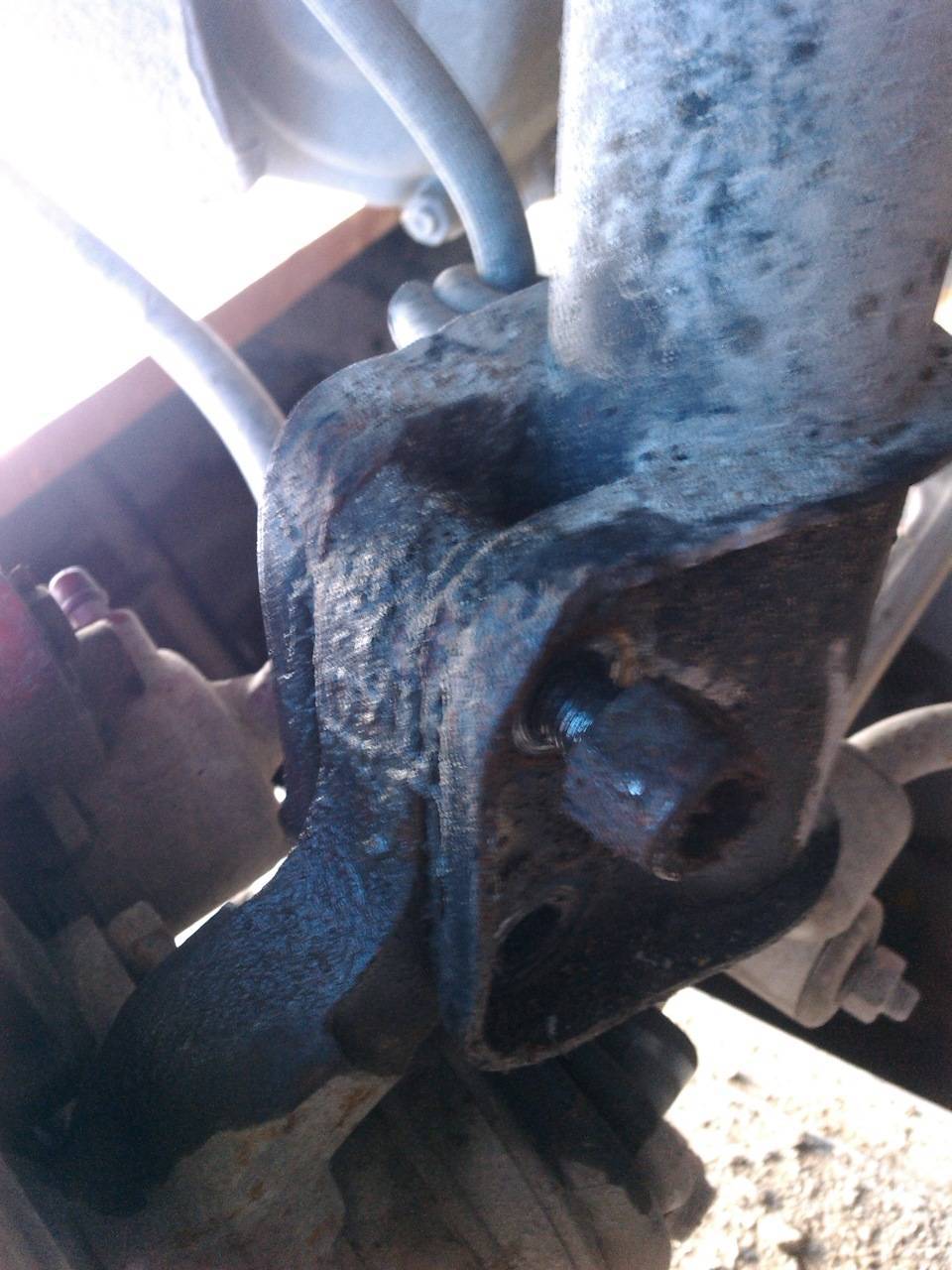

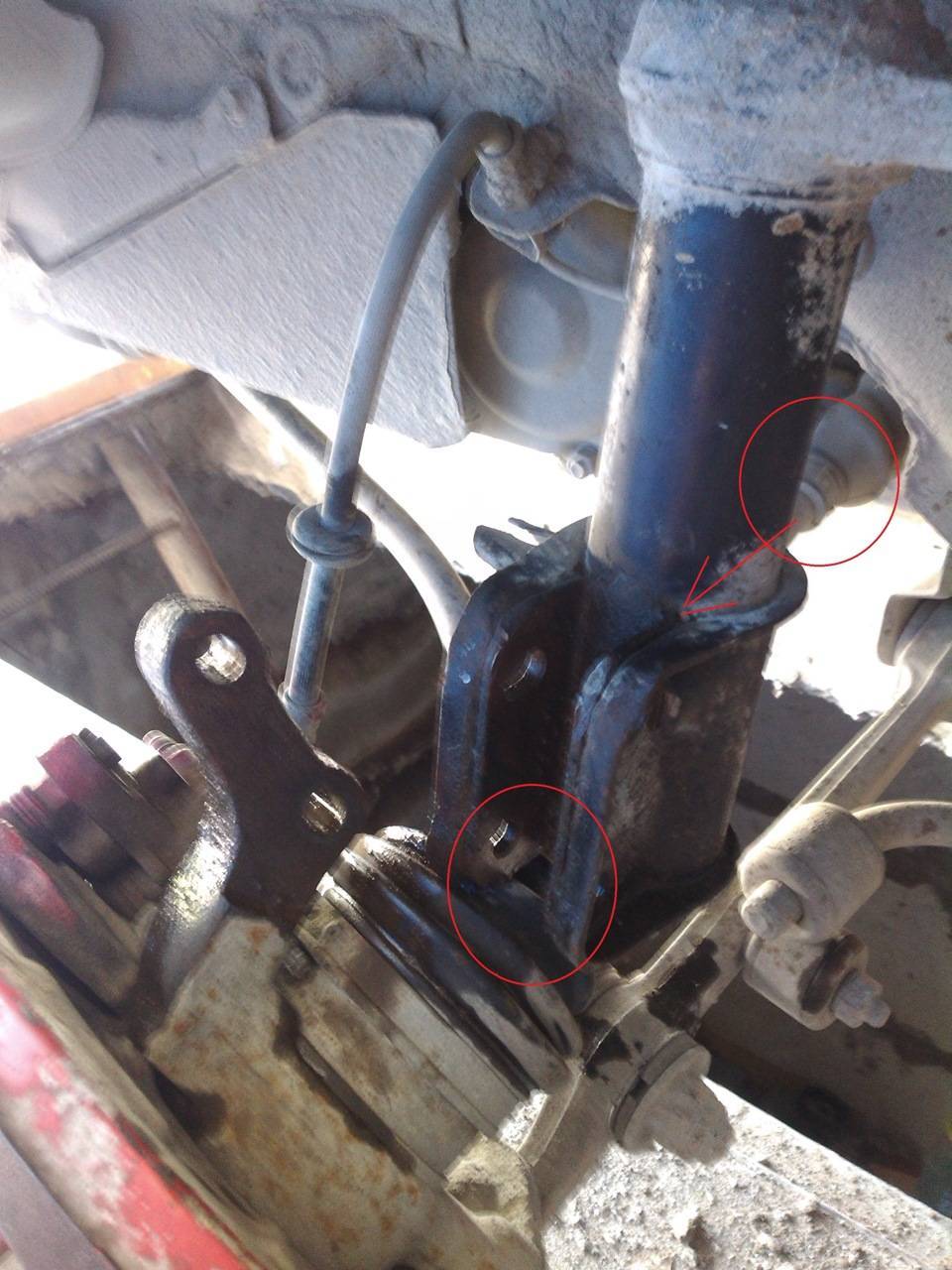

Дальше откручиваем два болта, один из них регулировочный. Тот что сверху. В инете прочел надо метки ставить… Да действительно, если стойку не собираетесь менять. Метку ставим со стороны болта, а не гайки.

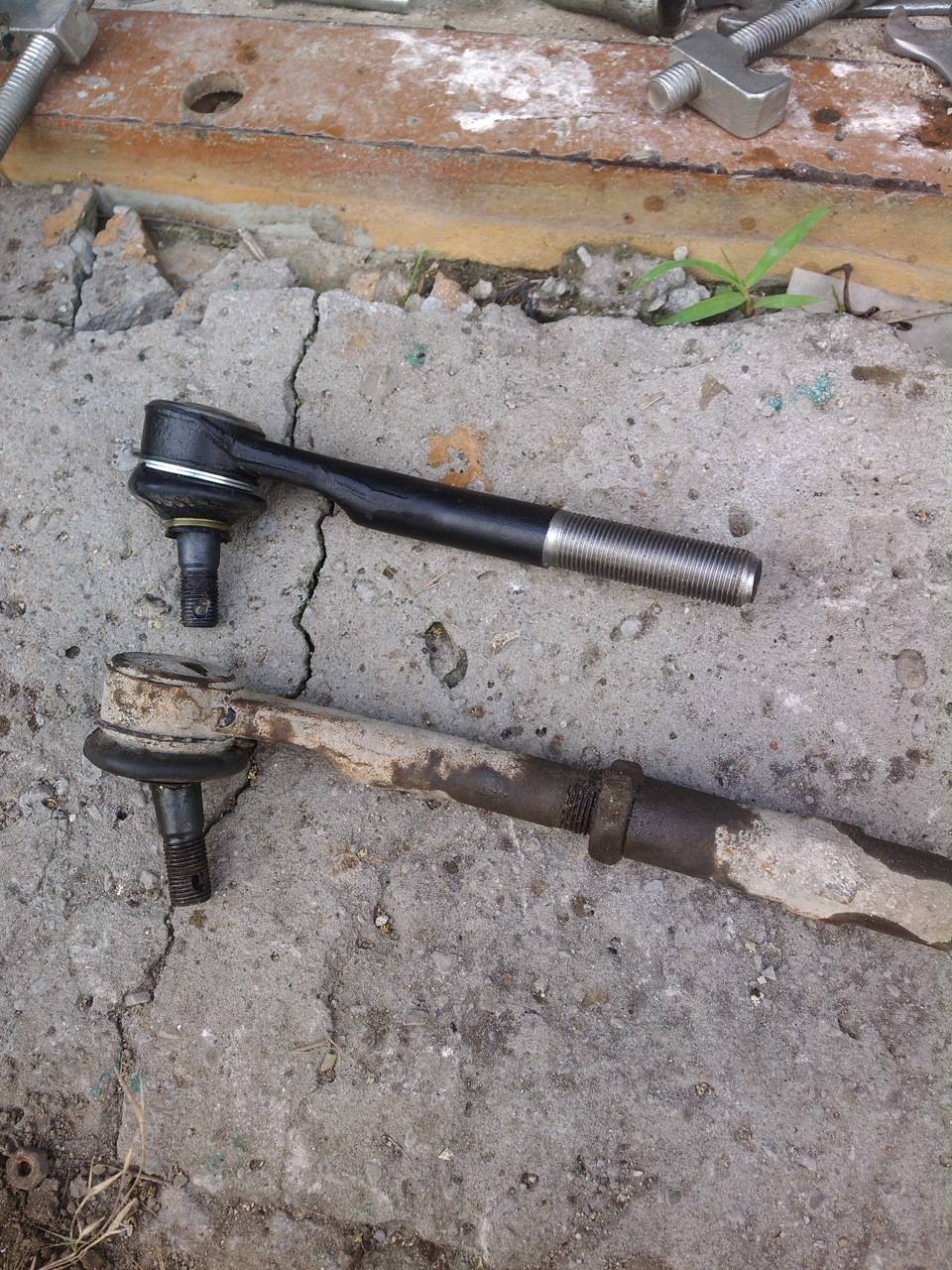

Далее —-Меняем рулевой наконечник. Про него-то забыли.Резьба на нем обратная, так что тут наоборот крутить надо. У меня он отдался вместе с регулировочной гайкой, вот:

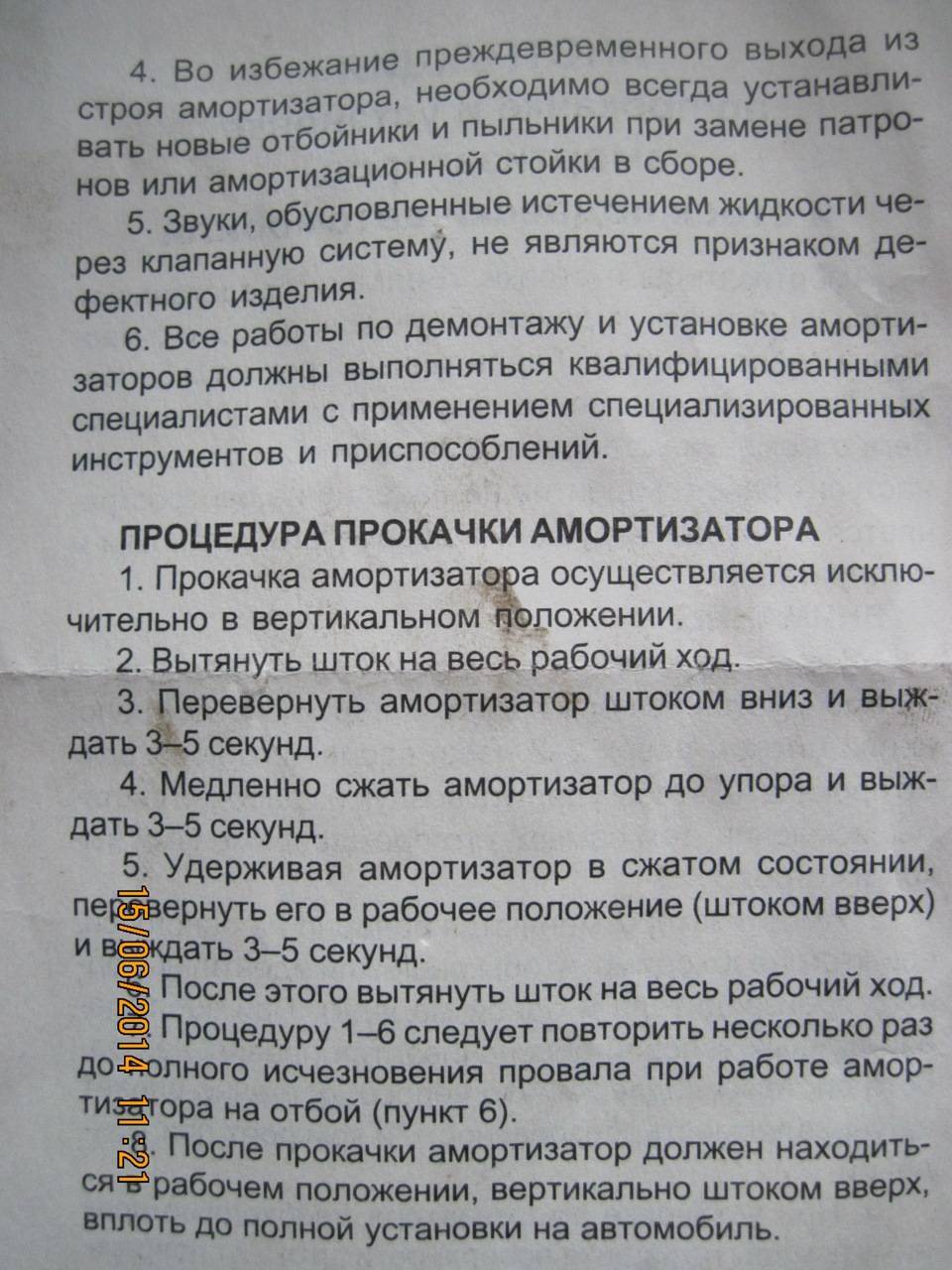

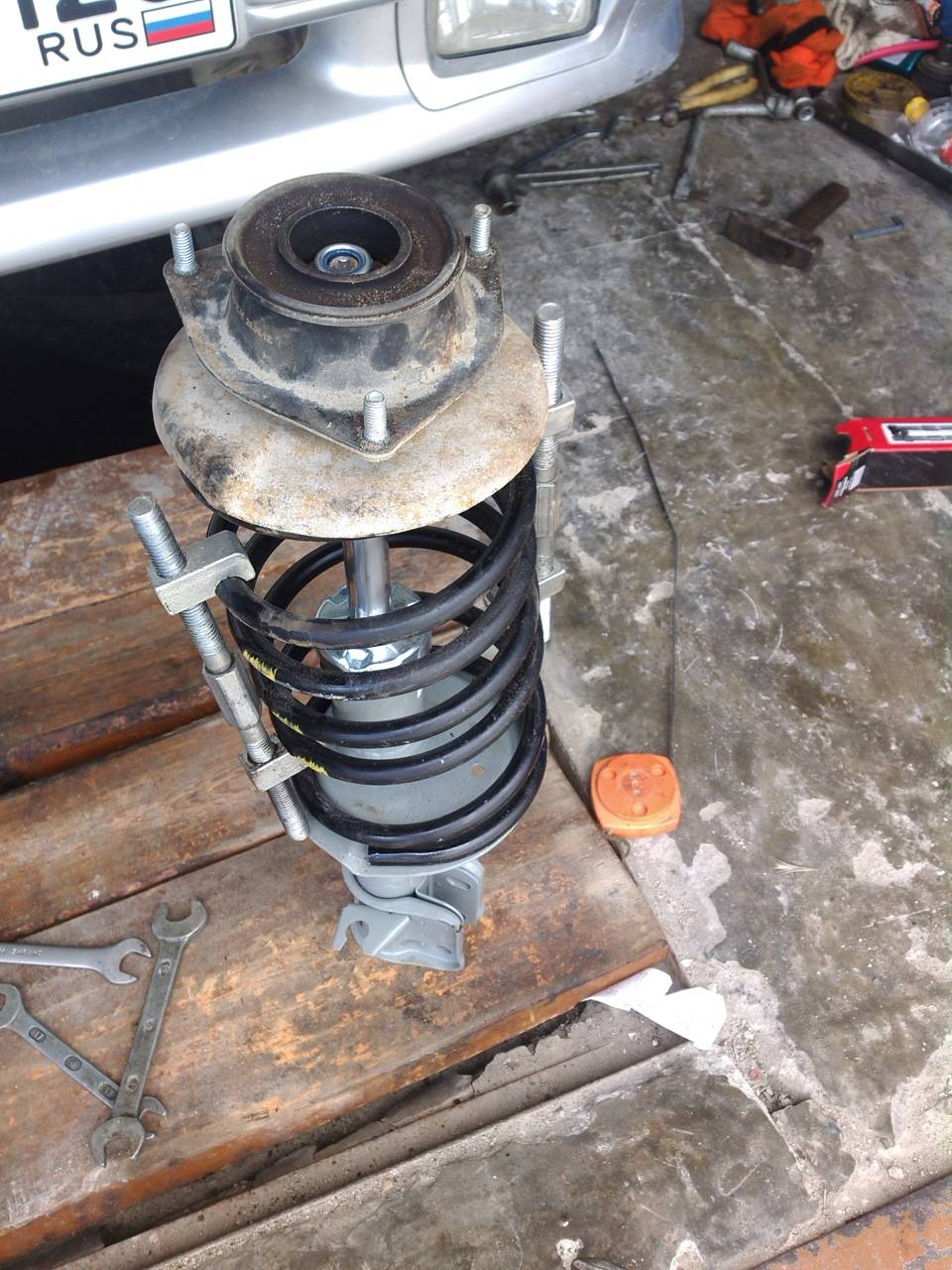

СОбираем новую стойку.Обязательно ее прокачать! Инструкция прилагалась.

Дальше все в обратном порядке…Стяжки с пружины снимаемКрепим стойку к чашке, на 3 гайкиАккурат собираем нижнюю часть ( кулак и регулировочные болты)Покрутили колесо, убедились что вал на местеШланг тормоза на место.Пыльник в окне рулевой ( заменить если надо)Собрали рулевой наконечникКолесо.Итог:

Результатом в принципе доволен. Немного непривычно, жестковато.Оценка такая по пяти бальной шкале. Комфорт 4-, Трасса 4+, по городу 4. На ямах 4.

голоса

Рейтинг статьи

Неисправности, требующие замены амортизаторов

Некоторые поломки амортизаторных стоек приводят к невозможности дальнейшей эксплуатации транспортного средства. Даже если внешне машина будет выглядеть полностью исправной, во время движения автомобиль будет постоянно уводить в сторону либо заносить на крутых поворотах. В таких ситуациях лучше не рисковать и заменить неисправное изделие новым. К неисправностям, при которых такая процедура является обязательной, можно отнести:

Разгерметизация корпуса.
Деформация амортизатора.
Заклинивание подвижной части.

При наличии серьёзных проблем в работе этой детали не следует тянуть с ремонтом. Кроме снижения безопасности такая поломка может привести к другим нежелательным последствиям, например, повышенному износу покрышек.

Процесс замены передних стоек

Передние амортизаторы

Конечно, есть владельцы, которые хотят сэкономить и заменить только тот, который протекает или износился. Это имеет свои последствия, которые еще сильнее бьют по кошелькам владельцев.

Только парой!

Рассмотрим, почему необходимо заменять амортизаторы парами, т.е. какие негативные последствия ждут владельца в случае замены одного:

Различные провисания стоек связаны с повышенным износом новой детали, так как на нее приходится большая часть дорожной нагрузки.
Несбалансированные амортизаторы приводят к повышенному износу шин.
Плохое управление из-за неправильного угла поворота колес.

Поехали!

Теперь перейдем непосредственно к процессу замены:

Снимите переднее колесо.
Выньте штифт из рулевой тяги и амортизационной стойки.
Открутите гайку крепления тяги с помощью гаечного ключа 19 мм.
Снимите рулевую тягу и штифт рулевой тяги.
Выведите тормозной трубопровод из кронштейна.
Слегка приподнимите рычаг, чтобы можно было отсоединить стойку.
Снимите крышку на металлическом крыле, чтобы получить доступ к тормозному стержню.
Открутите шток с помощью специального ключа.
Используя 19-мм ключ и торцевую головку, открутите нижний и верхний болты крепления амортизатора к поворотному кулаку.
Открутите 3 гайки, крепящие кронштейн к кузову.
Теперь распорку можно окончательно снять.
Очистите новую стойку.
С помощью специальных натяжителей пружин можно подтянуть пружины.
Снимите верхнюю опору и демонтируйте стойку.
Выполните сборку в обратном порядке.
При замене второй стойки действуйте аналогичным образом.

Замена передних стоек, пружин и опор на ВАЗ 2114-2115

Передние стойки на автомобилях ВАЗ 2114-2115 изнашиваются гораздо быстрее чем задние и связано это с тем, что на переднюю часть автомобиля приходится большая нагрузка, так как основные агрегаты находятся именно там. Если амортизаторы потекли, или начали сильно пробивать на ямах, то в таком случае лучше всего будет их полная замена. Многие привыкли обращаться с такими проблемами в СТО, хотя если немного постараться, то можно все это сделать своими силами. Главное, чтобы под рукой были все необходимые инструменты и приспособления. Ниже приведен подробный перечень всего:

стяжки пружин
съемник шаровых опор или рулевых наконечников
плоскогубцы
молоток
ключи на 13 и 19 а также аналогичные головки
вороток и трещоточная рукоятка
пробой

Рекомендую сначала ознакомиться с роликом, который будет представлен ниже, а затем почитать и мой фото отчет о проделанной работе.

Видео по замене передних стоек на автомобилях Лада Самара — ВАЗ 2114, 2113 и 2115

Если видео по какой-либо причине посмотреть не удалось, то можно ознакомиться с пошаговой инструкцией с фото материалами. Там тоже все наглядно описано и понятно, так, что разобраться можно даже новичку.

Руководство по самостоятельной замене стоек передней подвески на ВАЗ 2114 — 2115

Первым делом необходимо поставить автомобиля на ручной тормоз, сорвать болты крепления переднего колеса и поднять машину домкратом. Затем окончательно снять колесо и можно приступать к выполнению этого ремонта ходовой на ВАЗ 2114-2115.

Для начала необходимо освободить стойку от крепления с рулевым наконечником. Об этом читайте более подробно в статье о Замене наконечников рулевых тяг. После того, как справились с этой задачей, откручиваем две гайки крепления стойки к рычагу снизу, как это наглядно показано на фото ниже:

И пробуем вытаскивать болты с обратной стороны руками. Если этого сделать не получается из-за приржавевших соединений, то можно воспользоваться пробоем или деревянным бруском, выбивая болты молотком:

Когда болты выскочили наружу, то стойку можно отвести в сторону, тем самым разъединив ее с рычагом:

Теперь открываем капот и отворачиваем три гайки крепления передней опоры к стакану кузова ВАЗ 2114-2115. Наглядно это представлено на приведенном снимке внизу:

Когда будете отворачивать последнюю гайку, придерживайте стойку снизу, чтобы она не упала. Затем можно без особых проблем вынимать ее:

Вот и снят весь модуль передней подвески. Чтобы его разобрать, нам понадобятся стяжки пружин и специальный ключ для откручивания центральной гайки сверху опоры. Первым делом необходимо ослабить верхнюю гайку, удерживая шток от проворачивания:

До конца ни в коем случае не отпускайте, иначе можно получить пружиной по лбу, или еще по чему-нибудь. Стяните пружины при помощи специальных приспособлений

И только потом откручивайте гайку до конца, и снимайте верхнюю чашку опоры:

Затем можно приступать к снятию самой опоры:

А затем и пружины:

Теперь остается снять резиновый пыльник, буферы сжатия и можно приступать к выполнению замены всех необходимых деталей передней подвески: опорных подшипников, опор, стоек или пружин. Весь процесс сборки проход в строго обратной последовательности и не занимает много времени. При установке модуля на автомобиль не исключено, что придется немного повозиться, чтобы снизу совпали отверстия в самом корпусе стойки и рычаге. Но при наличии монтировки справиться вполне можно самостоятельно!

Цены комплектующих примерно следующие (для примера я назову от производителя SS20):

Что касается остальных деталей, таких как буферы сжатия и пыльники, то в общей сложности потратите еще около 1 тысячи рублей. Конечно, эффект после установки не заводской подвески просто радует. В общем, как-нибудь отпишусь в следующих статьях об этом.

«Плаза»

Другой вариант, который можно установить на «Самару-2», – это продукция от Санкт-Петербургского завода амортизаторов «Плаза». По отзывам, эти стойки несколько жестче, чем родные. Однако они тоже плохо устойчивы к большим минусам – на морозе их точно также приходится «раскатывать». Поэтому в регионах, где зимой не редкость сильные морозы, рекомендуется брать вариант «Арктика», с залитым в них зимним маслом. Долговечность «Плазы» вызывает не меньшие нарекания, чем родные самарские – у некоторых автовладельцев они «побежали» уже через 20 – 25 тысяч км. Для любителей спортивного стиля вождения завод «Плаза» предлагает варианты «Спорт» и «Суперспорт». Стоимость продукции завода «Плаза» составляет от 1200 до 1600 рублей.

Другие разновидности стоек, газомасляные и газовые, предназначены главным образом для активной езды по довольно ровной поверхности – городским улицам и шоссейным магистралям. Среди их плюсов основным является то, что они гораздо лучше ведут себя, нежели масляные, на больших скоростях, приближающихся к 150 км/час. Но учитывая, что по техническим характеристикам максимальная скорость ВАЗ-2114 в стандартном исполнении не превышает 170 км/час, вряд ли кому-то придет в голову постоянно эксплуатировать свой автомобиль в таких экстремальных режимах.

Тем более при езде по грунтовой проселочной дороге подобные газовые стойки становятся абсолютно бесполезными. В итоге можно сказать, что вопрос «Какие стойки лучше поставить на свою «Самару-2»?» остается за ее хозяином – либо недорогие, либо надежные. Следует при этом учитывать и ряд других факторов: по каким дорогам ваш автомобиль больше ездит, в каком стиле вы предпочитаете водить, климатические условия вашего региона. И, конечно же, ваши финансовые возможности.

https://www.youtube.com/watch?v=WMrvhXEuY18

Меняем передние амортизационные стойки на ВАЗ-2114 своими руками (+видео внутри)
