Замена подшипника генератора ВАЗ 2110

Инструкция по замене своими руками

Как произвести замену устройства своими руками: Для начала нужно отключить питание в электросети машины, для этого выключите зажигание, откройте капот и отсоедините клеммы от АКБ. Сам аккумулятор снимать необязательно. Далее, вам нужно будет найти кронштейн крепления агрегата. На положительной шпильке устройства вы сможете увидеть гайку М10, вам надо будет ее выкрутить. Сделав это, можно будет отключить провода, подключенные с задней стороны агрегата

Обратите при снятии внимание на контакты часто бывает такое, что их окисление приводит к некорректной работе устройства в целом. Бывали случаи, когда автолюбители, не учитывая этот простой нюанс, меняли узел и сталкивались с той же проблемой, что и до замены. А нужно было всего прочистить контакты

Затем вам нужно будет ослабить крепления. Для этого при помощи гаечного ключа на 13 надо ослабить гайки на кронштейне. Далее, используя гаечный ключ на 10, вам надо будет открутить натяжной винти, а затем демонтировать ослабленный ремешок. На этом же этапе нужно проверить его состояние при установке нового генератора нельзя ставить старый изношенный ремень. На ремешке не должно быть следов трещин, отслоений и износа в целом, если есть, то ремень также надо менять. Выполнив эти действия, вам нужно будет открутить винты верхний и нижний после чего демонтировать натяжную планку. После этого агрегат нужно провернуть под прямым углом и демонтировать из моторного отсека. Производится разборка устройства, его ремонт и дальнейшая сборка, если в этом есть необходимость. Если же вы меняете узел, то вместо снятого агрегата устанавливается новый, процедура установки осуществляется в обратной последовательности

А нужно было всего прочистить контакты. Затем вам нужно будет ослабить крепления. Для этого при помощи гаечного ключа на 13 надо ослабить гайки на кронштейне. Далее, используя гаечный ключ на 10, вам надо будет открутить натяжной винти, а затем демонтировать ослабленный ремешок. На этом же этапе нужно проверить его состояние при установке нового генератора нельзя ставить старый изношенный ремень. На ремешке не должно быть следов трещин, отслоений и износа в целом, если есть, то ремень также надо менять. Выполнив эти действия, вам нужно будет открутить винты верхний и нижний после чего демонтировать натяжную планку. После этого агрегат нужно провернуть под прямым углом и демонтировать из моторного отсека. Производится разборка устройства, его ремонт и дальнейшая сборка, если в этом есть необходимость. Если же вы меняете узел, то вместо снятого агрегата устанавливается новый, процедура установки осуществляется в обратной последовательности.

Процедура по разборке и ремонту генератора автомобиля:

1. Первым делом нужно снять генератор.

2. Сделайте маркером на корпусе генератора продольную метку, она потом пригодится при сборке.

3. Отожмите ручками три защёлке на верхней крышке.

5. Открутите 2 винта, что крепят регулятор напряжения.

6. Отсоедините провод от клеммы регулятора.

7. Теперь аккуратно вынимайте его со щёткодержателем.

8. Открутите винт, что крепит конденсатор и ещё 4, что крепят сам блок.

9. Далее, чтобы снять выпрямительный блок необходимо отвести 3 провода с клеммой.

10. Теперь вынимайте выпрямительный блок с конденсатором.

11. Теперь с выпрямительного блока открутите гайку с контактного болта, снимите шайбу с распорной вилкой и замените конденсатор. Снимите с контактного болта наконечник провода конденсатора.

13. Далее со стороны контактных колец при помощи отвёртки подденьте крышку генератора автомобиля.

14. Прижмите в тисках (чтобы не прокручивался) ротор генератора и открутите гайку, что держит шкив, и потом снимите пружинную шайбу и сам шкив.

15. Снять упорную шайбу.

16. Со стороны привода достаньте из крышки ротор.

17. Теперь выньте дистанционное кольцо из вала ротора.

18. Проверьте контактные кольца, если они имеют выраженные дефекты (царапины, задиры), то их требуется прошлифовать мелкой наждачной бумагой. Если при помощи шкурки их невозможно отшлифовать, то это можно проделать на токарном станке (только снять нужно как можно меньший слой металла), а после чего опять прошлифовать мелкой шкуркой.

19. Далее необходимо проверить при помощи омметра (тестера) сопротивление обмотки ротора. Для этого нужно подсоединить его к контактным кольцам. Если тестер выдаст «бесконечность», то это будет значить, что в какой-то из обмотки имеется обрыв, это исправляется только полной заменой ротора.

20. Потом проверяем контрольной лампой, нет ли замыкания обмотки на корпусе ротора. Делается это следующим образом: включите обычную лампу накаливания в сеть 220 В и один провод прислоните к корпусу генератора, а второй сначала на первое кольцо, а потом на второе. В любом из случаев загорание лампы не должно происходить. Если в каком-то из положений загорание всё-таки произошло, то следует также заменить весь ротор новым. Кстати можно в этом случае использовать маленькую лампу на 12 В и аккумулятор автомобиля, это проще и безопаснее.

21. Далее если всё хорошо с ротором, переходим к осмотру статора. На его внутренней стороне не должно быть каких-либо следов задевания якоря о статор. Если таковы симптомы наблюдаются, тогда следует произвести замену только подшипники или полностью крышки генератора в сборе с подшипниками.

22. Далее также как и с ротором проверяем, нет ли обрыва в обмотке статора. Подключаем тестовую лампу к переменному току и поочерёдно прислоняем контрольную лампу между всеми выводами обмотки. Только в этом случае лампа должна гореть, если хоть в одном из моментов она не загорелась, – заменить статор на новый или только обмотку.

23. Теперь производят проверку замыкания обмоток статора на корпус. Если подсоединить контрольную лампу к выводу обмотки статора, а провод от источника тока к корпусу статора, то загорание не должно происходить. Если лампа загорелась, то опять-таки выход только один, – заменить только обмотку или весь статор.

24. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).

25. Со стороны контактных колец необходимо проверить свободность вращения подшипника. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, то подшипник необходимо заменить новым. Для этого с помощью съёмника спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

26. Проверьте крышку автомобильного генератора со стороны контактных колец. Если на ней имеются серьёзные дефекты, то замените её новой.

27. Теперь самый сложный и решающий момент всех ваших действий – собрать всё обратно в порядке разборки генератора. Только в конце закройте правильно крышку (по поставленной ранее метки). Пружинную шайбу шкива генератора поставьте выпуклой стороной к гайке, а последнюю затянуть моментом 39–62 Н•м (3,9– 6,2 кгс•м).

Вот и ремонт генератора автомобиля завершился, удачи Вам и больше не ломаться!

Как снять генератор на ВАЗ-2112 16 клапанов и фото

Генератор любого авто приводится в действие шкивом коленвала. Диаметр этого шкива будет в 2-3 раза больше, чем диаметр шкива генератора. Поэтому ротор в генераторе вращается с высокой скоростью. Если говорить о двигателях ВАЗ-21124, а также 21120, совместно с ними может работать один генератор – 2112-3701010. Здесь рассматривается, как на хэтчбеке ВАЗ-2112 снять генератор для замены. Речь идёт только о 16-клапанниках – о моторах 21120 и 21124.

Все шаги из второй главы у нас показаны на

О натяжном ролике ремня генератора

Натяжение будет обеспечиваться роликом, который фиксируется в нужном положении. Сам ролик поворачивают ключом, и затем, удерживая его, закручивают крепёжный винт. Два отверстия под ключ находятся с одной стороны детали.

Снимая генератор на ВАЗ-2112 с длинным ремнём, ролик не демонтируют. Надо только ослабить натяжение – больше ничего не требуется.

Генераторы на ВАЗ 2115

ВАЗ 2115, созданный на основе «девятки», перенял от неё основные узлы и агрегаты. Соответственно и проблем с оборудованием тоже много. Если авто с карбюраторным двигателем, может комплектоваться генератором 37.3701 на 55 А, который отличается от вышеназванного способом крепления. Однако такого напряжения не хватает при постоянной эксплуатации современных аудиосистем, противотуманок и других энергопотребляющих опций. Какой генератор лучше поставить на ВАЗ 2115 — однозначно рекомендуют автовладельцы ставить не ниже 80 А мощностью. Сейчас на ВАЗ 2115, как и на 2113-2114, устанавливаются трёхфазные 94.3701 с отдачей 80 А.

Для большей мощности можно на 2020 поставить приоровский генератор КЗАТЭ 9402.3701 на 90 А, который подходит по креплению, шкиву. Надёжный агрегат обеспечит вас необходимой энергией при любом количестве энергопотребляющих устройств.

Обобщая сказанное выше, можно отметить, что при покупке генератора на ВАЗ на замену поломанного или для усиления мощности лучше выбирать российские модели, так как они наиболее подходят по конструкции, не придётся проводить дорогостоящую доработку. К тому же вы всегда найдёте необходимые

Добро пожаловать! Щетки генератора — одна из важнейших деталей генератора которая стоит копейки и заменяется буквально за 20-30 минут, если вы давно занимаетесь уже ремонтом автомобилей и меняли эти щётки не раз, то и за минут 10 управитесь, кстати благодаря щёткам аккумуляторная батарея заряжается, а так же ток от генератора подаётся в бортовую сеть, но при выходе их из строя на автомобиле уже как говорится не поездишь, потому что сразу загорится лампа заряда аккумуляторной батареи (С этой лампой мы вас чуть позже ещё познакомим), которая будет говорить о том, что напряжение генератор не даёт и он нуждается в осмотре (В этом случае машина за счёт одного аккумулятора работать будет), а если вдруг в каком то не подходящем месте аккумулятор сядет, то автомобиль заглохнет и вы его больше не заведёте (Когда садится аккумулятор, ток перестает поступать в систему зажигания, в связи с чем пропадает искра и топливно-воздушная смесь перестаёт воспламеняться и тем самым автомобиль сразу глохнет), поэтому эксплуатировать автомобиль после того как загорелась аккумуляторная батарея на приборной панели, вообще не рекомендуется.

Примечание! Чтобы произвести замену щеток генератора, из инструментов придётся взять: Гаечные ключи, накидными ещё запаситесь если есть, а ещё лучше накидными головками с воротком, кроме этого новые щётки купите (Если уверенны что именно они износились, если генератор ещё не снимали и уже грешите на щётки, то покупать ничего не нужно, потому что щётки визуально проверяются а не так, захотел их заменить потому что генератор ток не даёт и заменил) и пару отвёрток возьмите которыми щётки выкручивать будете (Они винтами к генератору крепятся)!

Где находятся щетки генератора? Под крышкой генератора они располагаются которую будет нужно снять (Указана красной стрелкой) и после этого отвернуть винты которые крепят регулятор напряжения (Регулятор указан синей стрелкой), спросите а при чём здесь регулятор, объясняем регулятор идёт в сборе со щётками, винтами крепятся не сами щётки а регулятор, а сами щётки во внутрь генератора вставлены, поэтому не забудьте это потому что мы ещё не раз в этой статье будет упоминать об этом самом регуляторе напряжения.

Когда нужно менять щетки генератора? Если у вас загорелась та самая лампа заряда аккумуляторной батареи которая для наглядности на фото ниже указана стрелкой, то нужно подумывать о том, чтобы проверить предохранитель который идёт на генератор и при необходимости его заменить, если с предохранителем всё в порядке и после его замены данная лампа так и не перестаёт гореть когда двигатель работает, то приступайте к снятию генератора и проверки щёток, диодного моста и т.д., кстати про симптомы вышедших из строя щёток скажем так, первом делом если что то с ними случилось то в автомобиле загорится лампа заряда АКБ, так же могут выключится некоторые приборы (Поворотники к примеру перестанут работать, при условии что предохранитель идущий на них цел), хуже начать приборы ещё могут (Свет по тускнел, печка начинает хуже работать), ну и аккумуляторная батарея в скорем времени разрядится, поэтому будьте аккуратны, а то автомобиль заглохнет и больше не заведётся.

Как проверить генератор ВАЗ 2107

Необходимость диагностики генератора на «семёрке» появляется при отсутствии заряда либо при перезарядке АКБ, т. е. когда напряжение не соответствует норме. Считается, что исправный генератор должен выдавать напряжение в пределах 13,5–14,5 В, чего вполне достаточно для зарядки батареи

Поскольку в источнике заряда есть немало элементов, от которых зависит напряжение, поступающее на АКБ, проверке каждого из них нужно уделить внимание отдельно

Проверка щёток

Щётки генератора на ВАЗ 2107 представляет собой устройство, выполненное единым блоком с регулятором напряжения. На более ранних моделях эти два элемента устанавливались отдельно. Щёточный узел иногда выходит из строя и требует замены, особенно если используются детали низкого качества. Проблемы сперва проявляются в виде периодических перебоев с напряжением, выдаваемым генератором, после чего происходит его полный отказ. Однако бывают случаи и внезапного выхода щёток из строя.

Определить, что проблема с зарядом кроется именно в щётках, можно по ряду признаков:

• потребители автомобиля отключаются по непонятным причинам;
• элементы освещения тускнеют и мигают;
• напряжение бортовой сети резко снижается;
• АКБ быстро разряжается.

Для диагностики щёток сам генератор снимать необязательно. Достаточно отвернуть крепёж щёткодержателя и демонтировать последний. Сперва оценивают состояние узла по внешнему состоянию. Щётки могут попросту стереться, сломаться, выкрошиться, оборваться от токопроводящего контакта. В поиске неисправностей поможет мультиметр, которым прозванивают каждую деталь.

Видео: прозвонка щёток генератора ВАЗ 2107

Проверка регулятора напряжения

О том, что с регулятором напряжения возникли какие-то проблемы, говорят следующие признаки:

• АКБ полностью не заряжается даже при установке новой батареи;
• источник напряжения закипает, что говорит о перезарядке.

В любой из перечисленных ситуаций реле-регулятор нуждается в диагностике, для чего потребуется мультиметр. Проверку можно выполнить простым и более сложным методом.

Простой вариант

Для проверки выполняют следующие действия:

1. Запускаем двигатель, включаем фары, даём поработать мотору в течение 15 минут.
2. Открываем капот и мультиметром замеряем напряжение на клеммах АКБ. Оно должно находиться в пределах 13,5–14,5 В. При отклонениях от указанных значений это говорит о поломке регулятора и необходимости его замены, поскольку деталь ремонту не подлежит.

Сложный вариант

К этому способу проверки прибегают в том случае, если первым методом неисправность выявить не удалось. Такая ситуация может возникнуть, например, если при замере напряжения на АКБ прибор показывает 11,7–11,9 В. Для диагностики регулятора напряжения на ВАЗ 2107 понадобится мультиметр, лампочка и блок питания напряжением 16 В. Процедура состоит из следующих шагов:

1. Реле-регулятор имеет два выходных контакта, на которые подаётся питание с АКБ. Есть ещё пара контактов, идущих к щёткам. К ним подключают лампу так, как это изображено на рисунке ниже.
2. Если на выходах, подключённых к блоку питания, напряжение не более 14 В, контрольная лампа между контактами щёток должна гореть ярко.
3. Если напряжение на контактах питания поднять до 15 В и выше, с исправным реле-регулятором лампа должна погаснуть. Если же этого не происходит, то регулятор неисправен.
4. Если лампа не загорается в обоих случаях, то устройство также подлежит замене.

Генератор ВАЗ устройство и принцип действия

Основным потребителем электроэнергии при запуске силового агрегата является стартерное устройство, сила тока в данном случае достигает сотен ампер, в результате чего происходит существенное падение напряжения аккумуляторной батареи. В данном режиме потребители питаются исключительно от АКБ, которая интенсивно разряжается. После запуска мотора генераторное устройство становится главным источником электроснабжения.

Генератор — источник постоянной подзарядки АКБ при работе двигателя. Если генератор перестанет работать, аккумуляторная батарея быстро разрядиться. Генераторное устройство обеспечивает необходимый ток для работы электроприборов и заряда аккумулятора. После подзарядки АКБ разность напряжения генератора и аккумулятора становится небольшой, что влечет за собой снижение зарядного тока.

В условиях включения мощных потребителей (к примеру, фар или обогревателя заднего стекла) и малых оборотов мотора потребляемый суммарный ток может быть гораздо большим, нежели способен отдать генератор. Нагрузка в данном случае ляжет на АКБ, и она начнет разряжаться.

Конструктивно генератор состоит из: корпуса, статора, ротора, выпрямительного блока, щеточного узла и регулирующего устройства.

Cпocoбы пpoвepки гeнepaтopa

1. Пepeд зaпycкoм двигaтeля нyжнo пpoизвecти измepeниe нaпpяжeния в элeктpичecкoй ceти aвтoмoбиля. Oбычнo этoт пoкaзaтeль нaxoдитcя в пpeдeлax 11-13 B.
2. Teпepь aвтoмoбиль зaвoдитcя, и зaмep пoвтopяeтcя. Ecли цифpы нa тaблo пocлe 30-60 c paбoты двигaтeля нe мeняютcя, тo гeнepaтop нe дaeт зapядки. Paбoтaющee ycтpoйcтвo пoвышaeт нaпpяжeниe в бopтoвoй ceти дo 14,2-14,7 B. Пpeвышeниe дaннoгo пopoгa являeтcя cвидeтeльcтвoм выxoдa из cтpoя peлe-peгyлятopa.
3. Для выяcнeния пpичины cвиcтa в мoтopнoм oтceкe, нeoбxoдимo cнaчaлa пpoвepить нaтяжeниe пpивoднoгo peмня. Ecли peмeннaя пepeдaчa ocлaблeнa, тo нyжнo выпoлнить peгyлиpoвкy. Koгдa в нeпpиятнoм шyмe peмeнь нe винoвaт, eгo нyжнo cнять co шкивa. Пocлe зaпycкa двигaтeля oтcyтcтвиe шyмa cooбщит o тoм, чтo иcтoчникoм нeпpиятныx звyкoв являeтcя гeнepaтop. Bзявшиcь pyкoй зa шкив нyжнo cдeлaть нecкoлькo cильныx вpaщeний и пpиcлyшaтьcя. Пpи быcтpoм зaмeдлeнии вpaщeния и нaличии шyмa нeoбxoдимo пpиcтyпить к cнятию ycтpoйcтвa и paзбopкe.

Замена подшипников генератора ваз 2110 своими руками

Проверка генератора на автомобиле

Заведите автомобиль. Пусть он поработает несколько минут. Затем поднимите обороты газом до 3000.Включите: дальний свет, обогрев стекла, печку, дворники, аварийку.Померьте напряжение аккумулятора, оно должно быть выше 13 В. Если ниже, то неисправны обмотки генератора, регулятор напряжения со щетками, окислились контактные кольца обмотки возбуждения.

Генератор Ваз 2110.

Проверка регулятора напряжения генератора

Чтобы проверить регулятор напряжения, выключите все потребители, кроме дальнего света, и заново измерьте напряжение. Напряжение должно быть в диапазоне 13,2-14,7 В. Горит на панели приборов лампа заряда аккумулятор, это признак возможной неисправности генератора.

Горит на панели приборов лампа зарядки аккумулятора, это признак возможной неисправности генератора.

Замена подшипников генератора ваз 2110

1. Отсоедините «-» провод от АКБ.

2. Отсоедините провод возбуждения генератора.3. Ключом на десять отверните гайку крепления проводов к выходу «В+»……и снимите их.

4. Снимите ремень генератора. отверните регулировочный болт генератора и фиксирующую гайку.

5. Выньте натяжную планку.6. Ключом «на 13» отверните гайку нижнего крепления генератора.7. Выньте болт.8. Снимите генератор.

Для начала, генератор отчистите от грязи, чтобы приятней было работать с ним. Мне не нравится работать, как некоторые мастера по уши в масле или мазуте. Однажды наблюдал как ремонтировали двигатель на Ниве, клапан свалился с капота на землю, а мастер установил его в двигатель, не протерев даже. Вопрос, как долго будет работать двигатель после подобного «ремонта».После того как почистите, начинайте разбор.

9. Отожмите три защелки, подденьте кожух отверткой…10…и снимите его.

11. Крестовой отверткой отверните два винта…12…и отведите регулятор напряжения

13. Отсоедините провод, затем снимите регулятор напряжения14. Ключом «на 10» отверните гайку выхода «В+».15. Снимите пружинную шайбу и втулку, снимите наконечник провода конденсатора.16. Отверните крестовой отверткой винт…17…снимите конденсатор.

18. Расположение частей генератора перед разъединением рекомендуется пометить.19. Через отверстие высокой головки «на 21» (удерживаемой трубным ключом) вставьте шестигранник «на 8» и отверните гайку крепления шкива.20. Снимите шкив…21… шайбу.

22. Крестовой отверткой отверните четыре винта, которые соединяют крышки. Болты выходят наружу и при эксплуатации они часто окисляются или ржавеют. Открутить их бывает очень сложно. Перед откручиванием желательно обработать их жидкостью WD-40.

Когда болты поддались, поставьте фломастером метку на обоих частях и на самом статоре генератора.Проблема в том, что на корпусах и статоре нет меток для контроля сборки. Если не проставить метки, то при сборке сложно найти правильное положение частей.

23. Снимите переднюю крышку.24. Крестовой отверткой отверните три винта крепления обмоток статора…После этого, аккуратно отогните провода от обмотки вверх. Будьте внимательны, не отломите проводок.25… винт крепления выпрямительного блока.

26. Снимите выпрямительный блок, ее еще называют «подковкой «(выпадет контактный болт)

28. Надавите на втулку …29…вытолкните ее вместе с ротором из задней крышки.

30. Поддев отверткой…31…снимите втулку с заднего подшипника.

32. Двухзахватным съемником спрессуйте подшипник с вала ротора.

Если нет у вас съемника, то положите с двух сторон подшипника гайки на 8 и используя две отвертки как рычаги, снимите подшипник (на видео это наглядно показано)

Собирайте генератор в обратной последовательности (на видео в начале статьи показана разборка и сборка).

• Замена наружного шруса ваз 2110 видео
• Замена ламп ближнего света ваз 2110 2111 2112
• Замена трапеции дворников ваз 2110
• Замена ремня генератора Ваз 2114 2110

Разбираем и меняем

В первую очередь, для осуществления замены подшипника генератора ВАЗ 2110 надо открутить шкив, для чего нам понадобится отвертка и накидной изогнутый ключ.

Снимаем кожух, оттягивая пластиковые защелки

Отвинчиваем и достаем щеточный узел и регулятор напряжения в «одном лице».Чтобы располовинить генератор, надо открутить четыре болтика.

Прежде чем снять крышку – оставляем метки, чтобы потом правильно собрать.

На резьбу ротора необходимо накрутить соответствующую гайку

Чтобы успешно стянуть ротор с переднего подшипника в крышке, обеими руками берем за ушки генератора и аккуратно стучим деревяшкой по гайке.

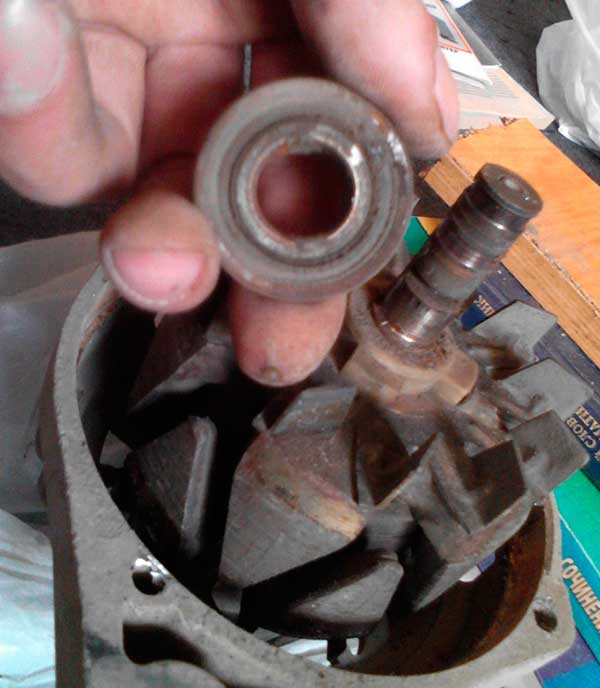

Как поменять подшипник на генераторе ВАЗ 2110 видно из изображения. Подходящей головкой (в нашем случае – 27) выбиваем старый. Далее – аккуратно смазываем новый, и с помощью уже снятого запрессовываем его на место. Завальцовываем зубилом края для надежной фиксации.

Задний подшипник снимается большим рожковым ключом в качестве рычага, или с помощью толстой отвертки и молотка.

Забиваем на место новый подшипник, используя подходящий кусок трубы.

После того, как замена подшипников генератора ВАЗ 2110 своими руками выполнена успешно, можно приступать к сборке.Начинаем сборку с передней крышки, обращая внимание на метки, а далее в обратной последовательности

Если вы освоили, как поменять подшипник на генераторе ВАЗ 2110, то аналогичная замена на ВАЗ 2112 также не составит труда. Технология процесса точно такая же.

Если в автомобиле сломался генератор, то необходим срочный ремонт. Данный электродвигатель отвечает за всю электронику машины. Без него можно доехать на аккумуляторе разве что до ближайшего автосервиса, пока батарея не закипит. Необычный шум со стороны этого ответственного узла говорит о серьезных проблемах.

Но не спешите списывать генератор при посторонних шумах, ведь он очень дорого стоит. В девяти из десяти случаев достаточно поменять его передний подшипник. Нужно лишь точно диагностировать. Если у снятого электродвигателя покрутить переднюю крышку, сломанный подшипник будет либо заедать, либо давать заметный люфт. Как произвести замену подшипника генератора, рассмотрим на примере автомобиля ВАЗ 2110.

Причины же поломки детали качения незамысловаты, к тому же одинаковы для всех авто. Перечислим их.

• Вытекание смазки.
• Окончание срока эксплуатации.
• Жесткие условия работы.
• Попадание влаги или соли.
• Заводской брак.

Для замены подшипника на ВАЗ 2110 своими руками необходимо в первую очередь отсоединить, затем извлечь электродвигатель. Изложим всё по порядку, но сначала укажем, что приготовить для ремонта:

• набор гаечных ключей;
• отвертка;
• молоток;
• деревянный брусок;
• кругляк;
• съемник;
• смазка «Литол».

1. Отключаем аккумуляторную батарею.
2. Откручиваем сверху гайку со шпильки генератора на регулировочном кронштейне, за несколько минут до этого побрызгав ВД-40 на резьбу.
3. Снизу, из смотровой ямы, снимаем защиту двигателя, после чего откручиваем две нижних гайки крепления электродвигателя, тоже предварительно обработав их ВД-40.
4. Отсоединив электропровода, достаем наш заветный узел через низ.
5. Приготавливаем новые детали – подшипники генератора от ВАЗ 2110 номер 6303 (передний) и 6203 (задний).
6. Разборку электродвигателя производим также с применением проникающей смазки. Первым делом, блокируя отверткой ротор, выкручиваем шкив.
7. Оттягиваем защелки, затем демонтируем кожух электродвигателя.
8. Снимаем щетки, а также выкручиваем 4 болта половин разбираемого узла. Перед тем, как располовинить узел, не забываем поставить метки несмываемым маркером.
9. Отверткой поддеваем крышку, снимаем крышку в сборе с ротором и стандартной деталью качения.
10. Чтобы демонтировать ротор с электродвигателя, накручиваем гайку на резьбу, дальше через деревянный брусок постукиваем молотком по гайке.
11. Удаляем передний подшипник, аккуратно выбивая его таким же по диаметру кругляком. А именно, поскольку у подшипника от ВАЗ 2110 размеры небольшие, подойдет диаметр около 27 мм.
12. Задний подшипник достаем при помощи съемника.
13. Устанавливаем новые детали, нанеся смазку, далее производим сборку в обратной последовательности.

Итак, мы разобрались, как поменять подшипники на генераторе автомобиля ВАЗ 2110. По сути, это довольно несложный процесс. Просто нужно пройти много этапов, а значит, потратить определенное количество времени.

Раз уж мы заговорили о подшипнике для ВАЗ, естественным будет вопрос: как же с другими моделями ВАЗ? Есть ли там проблемы при производстве изучаемых нами работ?

Замена подшипников

Чтобы снять генератор на автомобиле ВАЗ 2110, необходимо выполнить следующие операции:

отсоединить плюсовую клемму аккумуляторной батареи; отпустить механизм натяжки ремня и снять ремень, для чего открутить фиксирующую гайку на 13 и выкрутит болт на 10 механизма натяжителя; отсоединить провода генератора; открутить нижнее крепление генератора, вытащить болт и снять его с автомобиля. Теперь, когда генератор снят, можно приступать к его разборке. Сначала потребуется снять шкив, для чего открутить его гайку на 24. Сделать это можно либо с помощью ударного гайковерта, либо зажав шкив в тиски, обвернув его двумя-тремя старыми ремнями. Отвернув гайку шкива, стянуть его с оси генератора. Для этого понадобится двух или трехлапый съемник подходящего размера, который можно приобрести на любом автомобильном рынке. После того, как шкив снят, можно разбирать корпус генератора, предварительно сняв регулятор напряжения с щеткодержателем, диодный выпрямитель и конденсатор, которые спрятаны под пластиковой крышкой. Чтобы разобрать корпус генератора, необходимо открутить 4 винта, которые стягивают его половинки. Обычно винты за время службы генератора прикипают, поэтому рекомендуется перед разборкой залить их какой-нибудь жидкостью типа WD-40. Открутив винты, снимаем переднюю крышку генератора, в которой находится передний 303 подшипник. На заводе при установке подшипника выполнят завальцовку крышки корпуса генератора для его надежного крепления, поэтому понадобится подобрать оправку по диаметру посадочного места подшипника, на которую опереть крышку корпуса и выбить или выпрессовать его с обратной стороны. Подобрав оправку по диаметру наружной обоймы подшипника забить его на место. Если подшипник менялся несколько раз и его посадочное место в крышке разбито, ее необходимо заменить. Новая крышка продается с уже установленным подшипником. Если необходимо заменить задний подшипник, то продолжить разборку генератора, для чего снять с генератора статор с обмотками, затем пальцами вытолкнуть пластиковую опору заднего подшипника и снять ее с ротора генератора. После снятия опоры откроется доступ к заднему подшипнику. Для его снятия понадобится тот же съемник, что и для шкива генератора. Стянув старый подшипник, запрессовать новый с помощью оправки диаметра внутренней обоймы подшипника

ВНИМАНИЕ! В данном случае бить по наружной обойме подшипника запрещено! Это значительно снижает его срок службы. Зажимать ротор в тиски за ось запрещено! Задиры на ней будут препятствовать сборке генератор

Если подшипник устанавливается без помощи гидравлического пресса, ротор необходимо опереть осью на деревянную поверхность, желательно накрутив предварительно гайку на резьбу крепления шкива для предотвращения ее повреждения. После напрессовки нового подшипника собрать генератор в обратном порядке и установить на автомобиль, подключить проводку, после чего выполнить натяжку ремня

Перед установкой старого ремня проверить его состояние, при необходимости заменить.

https://youtube.com/watch?v=7Dwr2MGYwOI

Натяжка ремня производится по следующему алгоритму:

• при ослабленной фиксирующей гайке на 13 натяжного механизма ремня генератора закручивать болт натяжителя ключом на 10 до тех пор, пока ремень при нажатии с усилием 10 кгс не будет провисать на 10-15 см;
• затянуть фиксирующую гайку генератора.

ВНИМАНИЕ! Перетяжка ремня генератора недопустима! Это грозит быстрым выходом из строя его подшипников и сильному износу ремня и шкивов (коленчатого вала и генератора). На данной операции процесс замены подшипников генератора можно считать завершенным. На данной операции процесс замены подшипников генератора можно считать завершенным

На данной операции процесс замены подшипников генератора можно считать завершенным.

Подводя итог, следует подчеркнуть, что затягивать с заменой подшипников не стоит. Помимо неприятного звука несвоевременная замена подшипников может привести к их разрушению, клину и, как результат, выходу из строя генератора.

В некоторых случаях генератор не подлежит ремонту, а новый стоит намного дороже, чем подшипники и потраченное время на их замену. Новые подшипники решают проблему шумности генератора и значительно продлевают его срок службы.

При появлении подозрительного свиста на работающем моторе со стороны ремня ГРМ необходимо провести диагностику. Для этого скидываем генераторный ремень и запускаем двигатель. Если звук сохраняется – необходимо менять натяжной ролик, ну а если пропал, вам придется разобраться, как поменять подшипники на генераторе ВАЗ 2110.

Замена заднего и переднего подшипников генератора Ваз 2110 (2114, 2112, 2111, 2115)

Перед тем как приступить к замене подшипника посмотрите подробное видео снятия генератора и его разборки.

Процесс по замене делиться на операции:

1. Подготовительные мероприятия;
2. Снятие, и дальнейший разбор механизма;
3. Демонтаж старых деталей;
4. Ремонт и установка новых деталей, замена, сборка, монтаж, проверка работоспособности узла.

Устройство генератора ВАЗ 21ХХ, подготовка к ремонту

Деталировка узла представлена на двух схемах, в собранном и разобранном виде.

Чтобы поставить подшипники подготовьте комплект инструмента: — Головки с трещоткой, ключи (27, 13, 10, 8, и на 17 – желательно два); — Минусовая, крестовая отвертки; — Тиски; — Молоток; — Пассатижи; — Съемник двух контактный с лапками; — Жидкость WD-40 и маркер.

Далее поставьте автомобиль на место с хорошим освещением над капотом, чтобы снять механизм без затруднений, откройте капот, найдите ремень на шкивах, а так же клеммы. Теперь переходим к снятию генератора и демонтируем подшипник.

Процесс демонтажа генератора и замена старых подшипников

1. Сначала отсоединяем минусовую клемму аккумулятора, затем клеммы самого устройства. Для этого требуется открутить крепления этих клемм.
2. Изучите схему крепежей, чтобы приступить к демонтажу механизма.

1. Далее снимается защита картера, затем забираемся под машину. Далее откручиваем крепления, которые крепят генератор к раме (позиции 5, 2 на схеме). Подробно процесс показан на фото.
2. Рукой придерживаем механизм при откручивании последнего крепежа.

1. Вынимаем агрегат, убираем грязь, протираем ветошью. Резьбовые соединения смазываем WD-40.
2. Теперь переходим к снятию защитной задней крышки из пластика на генераторе, делаем это аккуратно отверткой.

1. Откручиваем крепления щёткодержателей и регулятор напряжения крестовой отверткой. Последовательность показана на фото.

1. После этого снимаем шкив с оси, зажимаем изделие в тиски.
2. Разводным или другим ключом откручивается гайка на шкиве, чтобы вал не прокручивался, вставляем шестигранник в специальный паз на торце.

1. Теперь снимаем шайбу и разбираем корпус агрегата, открутив соответствующие болты, перед этим обязательно сделайте метку положений половинок корпуса маркером. Весь процесс разборки показан на фотографиях.
